Silniki niskonapięciowe SIMOTICS FD. Typ 1MQ1. Do stosowania w strefie 2 (IEC/EN ) II 3G Ex ec IIC T3 Gc
|
|
- Jarosław Wasilewski
- 7 lat temu
- Przeglądów:
Transkrypt
1 Do stosowania w strefie 2 (IEC/EN ) II 3G Ex ec IIC T3 Gc Instrukcja obsługi Instrukcja montażu Silniki niskonapięciowe SIMOTICS FD Typ 1MQ1 Wydanie 08/2017
2 :38 V10.00
3 Wprowadzenie 1 Wskazówki dotyczące bezpieczeństwa 2 Silniki niskonapięciowe SIMOTICS FD Typ 1MQ1 Instrukcja obsługi Instrukcja montażu Opis 3 Przygotowanie zastosowania 4 Montaż 5 Podłączenie elektryczne 6 Uruchomienie 7 Praca 8 Utrzymanie 9 Części zamienne 10 Utylizacja 11 Do stosowania w strefie 2 (IEC/EN ) II 3G Ex ec IIC T3 Gc Serwis i doradztwo techniczne Dane techniczne i rysunki Dokumentacja jakości A B C Wydanie 08/2017
4 Wskazówki prawne Koncepcja wskazówek ostrzeżeń Podręcznik zawiera wskazówki, które należy bezwzględnie przestrzegać dla zachowania bezpieczeństwa oraz w celu uniknięcia szkód materialnych. Wskazówki dot. bezpieczeństwa oznaczono trójkątnym symbolem, ostrzeżenia o możliwości wystąpienia szkód materialnych nie posiadają trójkątnego symbolu ostrzegawczego. W zależności od opisywanego stopnia zagrożenia, wskazówki ostrzegawcze podzielono w następujący sposób. NIEBEZPIECZEŃSTWO oznacza, że nieprzestrzeganie tego typu wskazówek ostrzegawczych grozi śmiercią lub odniesieniem ciężkich obrażeń ciała. OSTRZEŻENIE oznacza, że nieprzestrzeganie tego typu wskazówek ostrzegawczych może grozić śmiercią lub odniesieniem ciężkich obrażeń ciała. OSTROŻNIE oznacza, że nieprzestrzeganie tego typu wskazówek ostrzegawczych może spowodować lekkie obrażenia ciała. UWAGA oznacza, że nieprzestrzeganie tego typu wskazówek ostrzegawczych może spowodować szkody materialne. W wypadku możliwości wystąpienia kilku stopni zagrożenia, wskazówkę ostrzegawczą oznaczono symbolem najwyższego z możliwych stopnia zagrożenia. Wskazówka oznaczona symbolem ostrzegawczym w postaci trójkąta, informująca o istniejącym zagrożeniu dla osób, może być również wykorzystana do ostrzeżenia przed możliwością wystąpienia szkód materialnych. Wykwalifikowany personel Produkt /system przynależny do niniejszej dokumentacji może być obsługiwany wyłącznie przez personel wykwalifikowany do wykonywania danych zadań z uwzględnieniem stosownej dokumentacji, a zwłaszcza zawartych w niej wskazówek dotyczących bezpieczeństwa i ostrzegawczych. Z uwagi na swoje wykształcenie i doświadczenie wykwalifikowany personel potrafi podczas pracy z tymi produktami / systemami rozpoznać ryzyka i unikać możliwych zagrożeń. Zgodne z przeznaczeniem używanie produktów firmy Siemens Przestrzegać następujących wskazówek: OSTRZEŻENIE Produkty firmy Siemens mogą być stosowane wyłącznie w celach, które zostały opisane w katalogu oraz w załączonej dokumentacji technicznej. Polecenie lub zalecenie firmy Siemens jest warunkiem użycia produktów bądź komponentów innych producentów. Warunkiem niezawodnego i bezpiecznego działania tych produktów są prawidłowe transport, przechowywanie, ustawienie, montaż, instalacja, uruchomienie, obsługa i konserwacja. Należy przestrzegać dopuszczalnych warunków otoczenia. Należy przestrzegać wskazówek zawartych w przynależnej dokumentacji. Znaki towarowe Wszystkie produkty oznaczone symbolem są zarejestrowanymi znakami towarowymi firmy Siemens AG. Pozostałe produkty posiadające również ten symbol mogą być znakami towarowymi, których wykorzystywanie przez osoby trzecie dla własnych celów może naruszać prawa autorskie właściciela danego znaku towarowego. Wykluczenie od odpowiedzialności Treść drukowanej dokumentacji została sprawdzona pod kątem zgodności z opisywanym w niej sprzętem i oprogramowaniem. Nie można jednak wykluczyć pewnych rozbieżności i dlatego producent nie jest w stanie zagwarantować całkowitej zgodności. Informacje i dane w niniejszej dokumentacji poddawane są ciągłej kontroli. Poprawki i aktualizacje ukazują się zawsze w kolejnych wydaniach. Siemens AG Process Industries and Drives Postfach NÜRNBERG NIEMCY Numer zamówieniowy dokumentacji: A5E P 08/2017 Prawo do dokonywania zmian zastrzeżone Copyright Siemens AG Wszelkie prawa zastrzeżone
5 Spis treści 1 Wprowadzenie Informacje ogólne Zestawienie dokumentów osobistych Wskazówki dotyczące bezpieczeństwa Informacje dla osoby odpowiedzialnej za instalację Zachowanie pięciu zasad bezpieczeństwa Wykwalifikowany personel Bezpieczne posługiwanie się maszynami elektrycznymi w zagrożonych wybuchem obszarach strefy 2 lub Podzespoły czułe na wyładowania elektrostatyczne Procesy, podczas których wytwarzane są ładunki elektryczne Odporność na zakłócenia Napięcia zakłócające podczas pracy przy przetworniku Pola elektromagnetyczne podczas eksploatacji urządzeń elektroenergetycznych Opis Porównanie norm według IEC i GOST Przygotowanie zastosowania Kwestie związane z projektowaniem urządzenia o istotnym znaczeniu dla bezpieczeństwa Przestrzeganie trybu pracy Zapewnienie chłodzenia Zapotrzebowanie na miejsce dla przewietrzania Układ blokujący silnika wentylatora obcego Termiczna ochrona silnika Termiczna ochrona silnika z termistorami PTC (opcja) Układ blokujący dla automatycznego urządzenia do dosmarowywania (opcja) Układ blokujący ogrzewania postojowego Stojak podtrzymujący dla formy budowy IMB Emisje hałasu Wartości graniczne prędkości obrotowych Przestrzeganie przebiegu prędkości obrotowej i momentu obrotowego...37 Instrukcja obsługi 08/2017 5
6 Spis treści 4.14 Synchronizacja faz podczas przełączania sieci zasilającej Częstotliwości własne układu Obciążenie skręcające zespołu wałów Transport i przechowywanie Sprawdzenie dostawy Podnoszenie i transportowanie Zabezpieczenie wirnika Transport zespołu maszynowego Przechowywanie Ochrona maszyny przed korozją Praca z przetwornikiem Praca maszyn zabezpieczonych przed wybuchem z przemiennikiem System sieci Napięcie wyjściowe przekształtnika Redukcja prądów łożyskowych Izolowane łożyska podczas pracy z przemiennikiem Praca przekształtnikowa w sieciach uziemionych Montaż Przygotowanie montażu Warunki montażu Rezystancja izolacji i współczynnik absorpcji Kontrola rezystancji izolacji i współczynnika absorpcji Przygotowanie powierzchni montażowych (IM B3) Przygotowanie powierzchni przyłączeniowych w przypadku mocowania kołnierzowego Przygotowanie powierzchni przyłączeniowych w przypadku mocowania ściennego Podnoszenie i pozycjonowanie maszyny w miejscu eksploatacji Warunki prawidłowego wyrównania i bezpiecznego mocowania Sprawdzenie zawiesi Usuwanie blokady wirnika Usunięcie blokady wirnika w przypadku maszyn o konstrukcji pionowej Usunięcie ochrony przeciwkorozyjnej Montaż elementów napędzanych Podnoszenie i transportowanie Zestawienie maszyny Spuszczanie skroplin Zgrubne wyrównanie maszyny Montaż maszyny Wskazówki bezpieczeństwa dotyczące montażu Założenia dla spokojnego, bezwstrząsowego biegu Wyrównanie maszyny względem maszyny roboczej i zamocowanie (IM B3 / IM B35) Wyrównanie maszyny względem maszyny roboczej i zamocowanie (IM B5) Wyrównanie maszyny względem maszyny roboczej i zamocowanie (IM V1, IM V10) Siły osiowe i promieniowe Podłączenie elektryczne Wskazówki dotyczące bezpieczeństwa instalacji elektrycznej Podstawowe zasady Instrukcja obsługi 08/2017
7 Spis treści 6.3 Skrzynka zacisków Skrzynka zacisków 1XB Skrzynka zacisków 1XB Skrzynka zaciskowa 1XB Skrzynka zaciskowa 1XB Skrzynka zaciskowa 1XB Skrzynka zaciskowa 1XB Obrót skrzynki zaciskowej Montaż i demontaż skrzynki zaciskowej Przygotowanie Oznaczenie zacisków Dobór kabli Podłączenie przewodu uziemiającego Przyłączenie ekranu metalowego w skrzynce zaciskowej Podłączenie bez skrzynki zacisków Kierunek obrotów Wprowadzanie i układanie kabli Wprowadzenie kabli do skrzynki zaciskowej 1XB... ze stopniowanym uszczelnieniem pierścieniowym Wprowadzenie kabli do skrzynki zaciskowej 1XB... z dławnicą kablową Atestowane przepusty przewodów, gwintowane adaptery i zatyczki zamykające Ułożenie kabli Podłączanie kabli z końcówkami kablowymi Podłączenie kabli bez końcówek kablowych Zastosowanie przewodów aluminiowych Stosowanie kabli jednożyłowych Wewnętrzne wyrównanie potencjałów Bezstopniowa powierzchnia przylegania uszczelnienia w pokrywie skrzynki zaciskowej Minimalne szczeliny powietrzne Zakończenie prac związanych z podłączeniem Podłączenie obwodów pomocniczych Dobór kabli Wprowadzanie i układanie kabli w pomocniczej skrzynce zacisków Samobezpieczne obwody prądowe dla sensorów lub czujników Przyłączenie ekranu metalowego w skrzynce zaciskowej Podłączanie silnika wentylatora zewnętrznego Podłączanie kontroli temperatury dla uzwojenia stojana Czynności kończące Uruchomienie Sprawdzenia przed uruchomieniem Praca z przemiennikiem Pomiar rezystancji izolacji przed uruchomieniem Smarowanie łożysk tocznych przed uruchomieniem Ustawienie automatycznego urządzenia do dosmarowywania Uruchomienie wentylatora zewnętrznego Wartości nastaw dla kontroli temperatury łożysk Instrukcja obsługi 08/2017 7

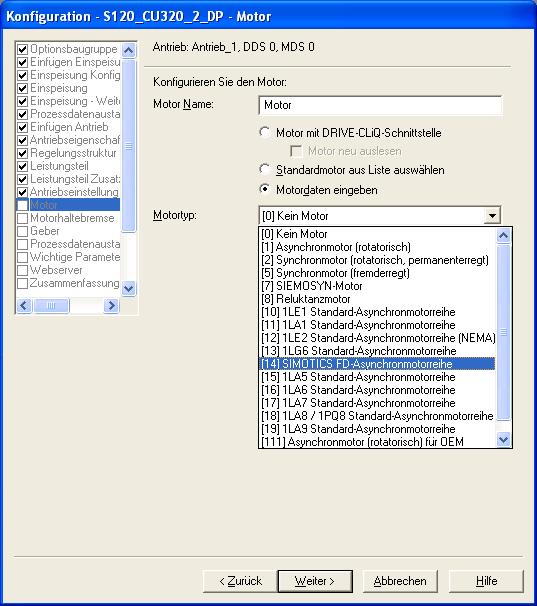

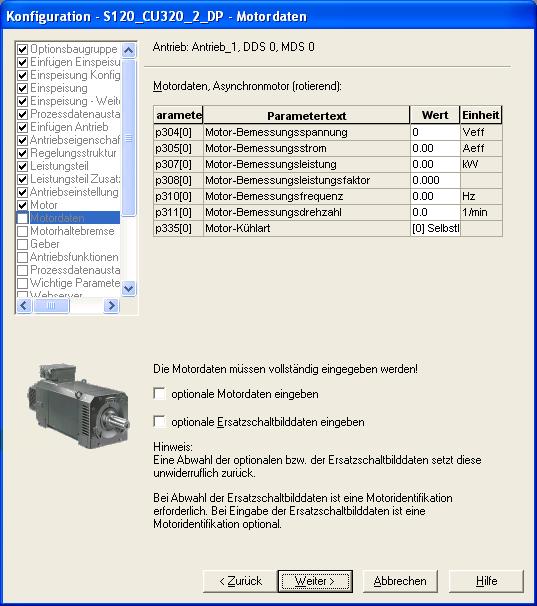

8 Spis treści 7.8 Wartości nastaw dla kontroli temperatury uzwojenia Bieg próbny Wyłączenie Ustawianie parametrów silnika w przekształtniku Wybór typu i danych silnika w programie "STARTER" Uruchomienie na przekształtniku SINAMICS S/G poprzez AOP Uruchomienie na przekształtniku SINAMICS G120P poprzez IOP Praca Wskazówki dotyczące bezpieczeństwa podczas pracy Praca w obszarach zagrożonych wybuchem Strefy Włączanie maszyny Wyłączanie ogrzewania postojowego Smarowanie uzupełniające łożysk tocznych Przerwy w pracy Unikać obroszenia bądź kondensacji pary wodnej we wnętrzu maszyny Unikanie uszkodzeń postojowych łożyska tocznego Pomiar rezystancji izolacji po dłuższym postoju Wyłączanie maszyny z eksploatacji Wyłączenie wentylatora obcego Ponowne uruchamianie maszyny Ponowne włączenie po wyłączeniu awaryjnym Zakłócenia Przegląd w razie usterek Zakłócenia elektryczne Zakłócenia mechaniczne Zakłócenia w wentylatorze zewnętrznym Zakłócenia łożyska tocznego Utrzymanie Przegląd i konserwacja Instrukcje bezpieczeństwa dla inspekcji i konserwacji Pomiar rezystancji izolacji w ramach prac konserwacyjnych Przegląd w razie usterek Pierwszy przegląd po montażu lub naprawie Przegląd główny Przegląd i konserwacja ogrzewania postojowego Ocena łożysk tocznych Łożyska toczne z automatycznym urządzeniem do dosmarowywania Okresy smarowania i rodzaje smarów dla eksploatacji łożysk tocznych Uszczelnianie łożysk tocznych (opcja podwyższony stopień ochrony ) Czyszczenie układu chłodzenia Konserwacja wentylatora zewnętrznego Naprawa uszkodzeń powierzchni lakierowanej Lakierowanie Instrukcja obsługi 08/2017
9 Spis treści Konserwacja skrzynek zaciskowych Naprawa Przygotować prace naprawcze Śruby z powłoką precote Wentylator obcy Agregat wentylatora obcego Wymiana wentylatora obcego Łożysko toczne Demontaż łożysk tocznych Wymontować pierścień V Wymontować labiryntowy pierścień uszczelniający Montaż łożysk tocznych Montaż pierścienia V Zamontować pierścień V (opcja Podwyższony stopień ochrony ) Montaż labiryntowego pierścienia uszczelniającego Uszczelnianie maszyny Części zamienne Dane zamówienia Zamawianie części zamiennych przez Internet Łożyska toczne Ogrzewanie postojowe Obudowa, stojan i wirnik Wentylator obcy (promieniowy) Wentylator obcy (osiowy) Zestaw łożysk strona DE i NDE Zestaw łożysk strona DE i NDE Przetwornik obrotów (opcjonalnie) Skrzynka zacisków 1XB Skrzynka zaciskowa 1XB Skrzynka zaciskowa 1XB Skrzynka zaciskowa 1XB Skrzynka zaciskowa 1XB Skrzynka zaciskowa 1XB Pomocnicza skrzynka zaciskowa 1XB Pomocnicza skrzynka zaciskowa 1XB Pomocnicza skrzynka zaciskowa 1XB Pomocnicza skrzynka zaciskowa 1XB Utylizacja RoHS - ograniczenia w stosowaniu określonych niebezpiecznych materiałów Przygotowanie do demontażu Instrukcja obsługi 08/2017 9
10 Spis treści A B C 11.3 Rozbieranie maszyny Utylizacja podzespołów Serwis i doradztwo techniczne Dane techniczne i rysunki B.1 Momenty dokręcania połączeń śrubowych Dokumentacja jakości Indeks Tabele Tabela 3-1 Wersja maszyny...23 Tabela 3-2 Tabela 3-3 Tabela 3-4 Tabela 4-1 Tabela 5-1 Tabela 5-2 Tabela 6-1 Tabela 6-2 Tabela 6-3 Tabela 6-4 Tabela 6-5 Tabela 7-1 Tabela 7-2 Tabela 7-3 Tabela 7-4 Wersja maszyny z ochroną przed zapłonem typu Ex na bądź Ex ec...24 Dane na tabliczce znamionowej...27 Warianty łożysk tocznych...30 Zapotrzebowanie na miejsce dla przewietrzania obcego...34 Rezystancja izolacji uzwojenia stojana przy 40 C...58 Dopuszczalne odchylenia przy wyrównywaniu maszyny z elastycznym sprzęgłem...70 Oznaczenia zacisków na przykładzie 1U Określenie przekroju przewodu uziemiającego...86 Technika przyłączeniowa (podłączenie z końcówką kablową / bez końcówki kablowej)...88 Wersje płyty do wprowadzania kabli...90 Minimalne odstępy w powietrzu w zależności od efektywnej wartości napięcia przemiennego U eff...97 Wartości nastaw dla kontroli temperatur łożysk przed uruchomieniem Wartości nastaw dla kontroli temperatury łożysk Wartości nastaw podczas uruchomienia Wartość nastawy podczas normalnej pracy Tabela 8-1 Zakłócenia elektryczne Tabela 8-2 Zakłócenia mechaniczne Tabela 8-3 Zakłócenia obiegu chłodzenia Tabela 8-4 Zakłócenia łożyska tocznego Tabela 9-1 Kontrole po montażu lub naprawie Tabela 9-2 Tabela 9-3 Kontrole przy przeglądzie głównym Kryteria doboru smarów do łożysk tocznych Tabela 9-4 Smary do łożysk tocznych dla pionowych i poziomych form wykonania Tabela 9-5 Tabela 10-1 Alternatywne smary stałe 2. klasy NLGI do silników o poziomej formie konstrukcji Części zamienne do obudowy, stojana i wirnika Tabela 10-2 Części zamienne dla wentylatora obcego Tabela 10-3 Części zamienne dla wentylatora obcego Instrukcja obsługi 08/2017
11 Spis treści Tabela 10-4 Tabela 10-5 Części zamienne do zestawu łożysk strona DE i NDE Części zamienne do zestawu łożysk strona DE i NDE Tabela 10-6 Części zamienne przetwornika obrotów Tabela 10-7 Tabela 10-8 Tabela 10-9 Tabela Tabela Tabela Tabela Tabela Tabela Tabela Części zamienne do skrzynki zaciskowej 1XB Dodatkowe części zamienne Dodatkowe części zamienne do skrzynki zaciskowej 1XB1631 z dwuczęściowym przepustem kablowym Części zamienne głównej skrzynki zaciskowej 1XB Dodatkowe części zamienne Części zamienne głównej skrzynki zaciskowej 1XB Dodatkowe części zamienne Części zamienne głównej skrzynki zaciskowej 1XB Dodatkowe części zamienne Części zamienne głównej skrzynki zaciskowej 1XB Tabela B-1 Momenty dokręcania połączeń śrubowych z tolerancją wynoszącą ± 10% Rysunki Rysunek 3-1 Rysunek 4-1 Rysunek 4-2 Rysunek 4-3 Rysunek 5-1 Rysunek 5-2 Rysunek 5-3 Rysunek 5-4 Rysunek 6-1 Rysunek 6-2 Rysunek 6-3 Rysunek 6-4 Rysunek 6-5 Rysunek 6-6 Rysunek 6-7 Rysunek 6-8 Rysunek 6-9 Rysunek 6-10 Rysunek 7-1 Rysunek 7-2 Rysunek 9-1 Rysunek 9-2 Tabliczka znamionowa przedstawiona schematycznie...27 Unieruchomienie osiowe wirnika...42 Schemat zasadniczy pojedynczego napędu...51 Zasadniczy schemat napędu tandemowego...52 Rodzaj wyważenia po stronie DE...62 Spust kondensatu przy ustawieniu pionowym...67 Spust kondensatu przy ustawieniu poziomym...67 Schemat zasadniczy: Wyrównanie maszyny względem maszyny roboczej...70 Pętla odciekowa...76 Skrzynka zaciskowa 1XB Skrzynka zaciskowa 1XB Skrzynka zaciskowa 1XB Skrzynka zaciskowa 1XB Skrzynka zaciskowa 1XB Skrzynka zaciskowa 1XB Uchwyt odciążający i wkład uszczelniający...89 Podłączenie z końcówką kablową i śrubą mocującą (schemat zasadniczy)...92 Podłączanie z obejmami zaciskowymi (schemat ideowy)...94 Wybór typu silnika Wpisywanie danych silnika Wymontować pierścień V Demontaż labiryntowego pierścienia uszczelniającego (schemat zasadniczy) Instrukcja obsługi 08/
12 Spis treści Rysunek 9-3 Rysunek 9-4 Rysunek 9-5 Rysunek 10-1 Rysunek 10-2 Rysunek 10-3 Rysunek 10-4 Rysunek 10-5 Rysunek 10-6 Rysunek 10-7 Rysunek 10-8 Rysunek 10-9 Montaż pierścienia V Łożysko toczne z przedsionkiem smarowym (schemat ideowy) Położenie kołków gwintowanych labiryntowego pierścienia uszczelniającego na zewnętrznej pokrywie łożyska Obudowa, stojan i wirnik Wentylator obcy Wentylator obcy Zestaw łożysk strona DE i NDE Zestaw łożysk strona DE i NDE Przetwornik obrotów Skrzynka zaciskowa 1XB1621 ze standardowym wprowadzeniem kabla Dwuczęściowy przepust kablowy Skrzynka zaciskowa 1XB Rysunek Główna skrzynka zaciskowa 1XB Rysunek Główna skrzynka zaciskowa 1XB Rysunek Główna skrzynka zaciskowa 1XB Rysunek Główna skrzynka zaciskowa 1XB7750 ze standardowym wprowadzeniem kabla Rysunek Pomocnicza skrzynka zaciskowa 1XB Rysunek Pomocnicza skrzynka zaciskowa 1XB Rysunek Pomocnicza skrzynka zaciskowa 1XB Rysunek Pomocnicza skrzynka zaciskowa 1XB Instrukcja obsługi 08/2017
13 Wprowadzenie Informacje ogólne Instrukcja opisuje silnik oraz informuje jak należy się z nim obchodzić od momentu dostawy, aż do złomowania. Należy zachować instrukcję do późniejszego użytku. Przed przystąpieniem do jakichkolwiek prac przy maszynie należy przeczyta instrukcję obsługi i postępować zgodnie z poleceniami. W ten sposób zapewnia się bezpieczne i wolne od zakłóceń działanie, jak również długi czas użytkowania maszyny. W przypadku propozycji poprawienia niniejszej dokumentacji, należy skontaktować się z Centrum Serwisowym (Strona 181). Wyróżniki tekstu Założenia dla wskazówek ostrzegawczych objaśnione są na odwrocie strony tytułowej. Zawsze należy przestrzegać wskazówek dotyczących bezpieczeństwa zawartych w niniejszej instrukcji. Oprócz informacji ostrzegawczych, które ze względów bezpieczeństwa muszą być bezwzględnie przestrzegane, w niniejszej instrukcji znajdują się następujące wyróżniki tekstu: 1. Instrukcje działania są prezentowane jako numerowana lista. Należy zachowywać kolejność wykonywania działań. W wyliczeniach są używane punkty listy. Myślnik oznacza wyliczenia na drugim poziomie. Uwaga Wskazówka jest ważną informacją odnośnie produktu, posługiwania się produktem lub odpowiedniej części dokumentacji. Wskazówka zawiera pomoc lub dodatkowe sugestie. 1.2 Zestawienie dokumentów osobistych Na stronie internetowej w zakładce Industry Online Support istnieje możliwość zestawienia dokumentów osobistych z funkcją Dokumentacja ( ww/en/documentation) Za pomocą funkcji "Dokumentacja" należy zestawić z instrukcji użytkownika w zakładce "Wsparcie dla produktu" swoją własną dokumentację. W tych zestawieniach można uzupełnić także inne treści zakładki "Wsparcie dla produktu", jak FAQ lub krzywe charakterystyczne. W funkcji "Dokumentacja" istnieje możliwość tworzenia własnych zestawień oraz administrowania nimi. Można przy tym kasować lub przesuwać poszczególne rozdziały lub tematy. Dzięki funkcji notowania można dodatkowo wprowadzić swoją własną treść. Gotowa "Dokumentacja" może zostać wyeksportowana np. jako plik PDF. Instrukcja obsługi 08/
14 Wprowadzenie 1.2 Zestawienie dokumentów osobistych Dzięki funkcji "Dokumentacja" można w wydajny sposób stworzyć swoją własną dokumentację instalacji. Zestawiona w rodzimym języku "Dokumentacja" może także zostać automatycznie edytowana w innych dostępnych językach. Pełna funkcjonalność dostępna jest tylko dla zarejestrowanych użytkowników. 14 Instrukcja obsługi 08/2017
15 Wskazówki dotyczące bezpieczeństwa Informacje dla osoby odpowiedzialnej za instalację Ta maszyna elektryczna została opracowana, skonstruowana i przewidziana do użytku w instalacjach przemysłowych zgodnie z wytycznymi dyrektywy 2014/35/UE ("Dyrektywa niskonapięciowa"). W przypadku zastosowania maszyny elektrycznej poza Unią Europejską należy przestrzegać specyficznych przepisów krajowych. Przestrzegać lokalnych i branżowych przepisów dotyczących bezpieczeństwa i konstrukcji. Osoby odpowiedzialne za instalację muszą zapewnić następujące warunki: Prace projektowe oraz wszystkie czynności wykonywane przy maszynie oraz za pomocą tej maszyny są wykonywane tylko przez wykwalifikowany personel. Instrukcja Obsługi jest zawsze dostępna podczas wykonywania wszystkich prac. Dane techniczne i parametry dotyczące dopuszczalnych warunków montażu, podłączenia, otoczenia i eksploatacji są konsekwentnie przestrzegane. Przestrzegane są specyficzne przepisy dotyczące konstrukcji i bezpieczeństwa, jak również przepisy dotyczące stosowania sprzętu ochrony indywidualnej. Uwaga Podczas projektowania, montażu, uruchamiania i prac serwisowych wskazany jest kontakt z właściwym centrum serwisowym (Strona 181) w celu uzyskania pomocy technicznej i możliwości korzystania z usług serwisowych. W poszczególnych rozdziałach tego dokumentu znajdują się instrukcje dotyczące bezpieczeństwa. Należy przestrzegać instrukcji dot. bezpieczeństwa dla swojego własnego bezpieczeństwa, dla ochrony innych osób oraz zapobiegania uszkodzeniu mienia. Należy również przestrzegać poniższych wskazówek bezpieczeństwa podczas wykonywania wszelkich czynności przy maszynie i za pomocą maszyny. Ta maszyna elektryczna została opracowana, skonstruowana i przewidziana do użytku w instalacjach przemysłowych z potencjalnie wybuchową atmosferą zgodnie z dyrektywą 2014/34/UE ("Dyrektywa w sprawie ochrony przeciwwybuchowej"). Uruchomienie w krajach Wspólnoty Europejskiej zgodnie z Dyrektywą 2006/42/EG ("Dyrektywa maszynowa") jest niedozwolone do momentu stwierdzenia zgodności instalacji, Instrukcja obsługi 08/
16 Wskazówki dotyczące bezpieczeństwa 2.2 Zachowanie pięciu zasad bezpieczeństwa w której jest montowany silnik, z tą dyrektywą. W przypadku używania silnika poza Unią Europejską należy przestrzegać przepisów krajowych. OSTRZEŻENIE Niebezpieczeństwo wybuchu w przypadku uruchomienia przed stwierdzeniem zgodności W przypadku uruchomienia silnika przed stwierdzeniem zgodności instalacji, nie można zagwarantować ochrony przeciwwybuchowej instalacji. Może dojść do wybuchu. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. Silnik wolno uruchamiać dopiero po potwierdzeniu zgodności instalacji zgodnie z dyrektywą dotyczącą ochrony przed wybuchem. 2.2 Zachowanie pięciu zasad bezpieczeństwa Dla własnego bezpieczeństwa oraz w celu uniknięcia szkód materialnych należy podczas prac zawsze przestrzegać istotnych dla bezpieczeństwa wskazówek oraz poniższych pięciu zasad bezpieczeństwa według normy EN Wykonywanie prac przy urządzeniach pozbawionych napięcia. Pięć zasad bezpieczeństwa należy zastosować w podanej kolejności przed rozpoczęciem prac. Pięć zasad bezpieczeństwa 1. Odłączyć zasilanie. Należy wyłączyć również pomocnicze obwody prądu, np. ogrzewanie postojowe. 2. Zabezpieczyć przed ponownym załączeniem. 3. Upewnić się, że nie występuje napięcie. 4. Uziemić i zewrzeć. 5. Zakryć lub odgrodzić sąsiednie elementy będące pod napięciem. Po zakończeniu prac wykonane czynności przeprowadzić w odwrotnej kolejności. 2.3 Wykwalifikowany personel Wszystkie czynności przy maszynie mogą być wykonywane wyłącznie przez wykwalifikowany personel. Wykwalifikowany personel w rozumieniu tej dokumentacji to osoby, spełniające następujące warunki: Z uwagi na ich wykształcenia i doświadczenie są w stanie rozpoznać występujące w zakresie swoich czynności niebezpieczeństwa i uniknąć możliwych zagrożeń. Wykonywanie prac przy maszynie zleca im zawsze osoba odpowiedzialna. 16 Instrukcja obsługi 08/2017
17 Wskazówki dotyczące bezpieczeństwa 2.4 Bezpieczne posługiwanie się maszynami elektrycznymi 2.4 Bezpieczne posługiwanie się maszynami elektrycznymi Bezpieczeństwo na stanowisku roboczym zależy od wiedzy, zachowania ostrożności i rozsądku wszystkich osób, które instalują, obsługują i konserwują silnik. Poza przestrzeganiem wymienionych środków ostrożności w pobliżu silnika należy z zasady zachować ostrożność. Stale zwracać uwagę na własne bezpieczeństwo. W celu uniknięcia wypadków przestrzegać również: ogólnych przepisów bezpieczeństwa danego kraju, specyficznych przepisów użytkownika i zakresu zastosowania, specyficznych uzgodnień dokonanych z użytkownikiem, oddzielnych wskazówek bezpieczeństwa, dostarczonych wraz z silnikiem, symboli bezpieczeństwa i wskazówek umieszczonych na silniku i jego opakowaniu. OSTRZEŻENIE Części znajdujące się pod napięciem Maszyny elektryczne posiadają części znajdujące się pod napięciem. W przypadku zdemontowania osłon, zastosowania silnika niezgodnie z przeznaczeniem, nieprawidłowej obsługi lub niewystarczającej konserwacji może dojść do wypadków śmiertelnych, ciężkich obrażeń ciała lub szkód materialnych. Podczas pracy przy silniku należy zawsze przestrzegać "Pięciu zasad bezpieczeństwa" (Strona 16). Osłony usuwać tylko zgodnie ze wskazówkami zawartymi w niniejszej instrukcji obsługi. Prawidłowo obsługiwać silnik. Regularnie i prawidłowo przeprowadzać konserwację silnika zgodnie z instrukcjami w rozdziale Konserwacja. OSTRZEŻENIE Części wirujące Maszyny elektryczne posiadają niebezpieczne części wirujące. W przypadku zdemontowania osłon, zastosowania silnika niezgodnie z przeznaczeniem, nieprawidłowej obsługi lub niewystarczającej konserwacji może dojść do wypadków śmiertelnych, ciężkich obrażeń ciała lub szkód materialnych. Osłony usuwać tylko zgodnie ze wskazówkami zawartymi w niniejszej instrukcji obsługi. Prawidłowo obsługiwać silnik. Regularnie i prawidłowo konserwować silnik. Zabezpieczyć wolne końce wału i pozostałe części wirujące jak sprzęgło, koło pasowe przed dotknięciem. Instrukcja obsługi 08/
18 Wskazówki dotyczące bezpieczeństwa 2.4 Bezpieczne posługiwanie się maszynami elektrycznymi OSTRZEŻENIE Gorące powierzchnie Maszyny elektryczne mają gorące powierzchnie. Dotknięcie gorących powierzchni może prowadzić do ciężkich poparzeń. Przed przystąpieniem do prac przy silniku należy pozostawić go do ostygnięcia. Osłony usuwać tylko zgodnie ze wskazówkami zawartymi w niniejszej instrukcji obsługi. Prawidłowo obsługiwać silnik. OSTROŻNIE Substancje szkodliwe dla zdrowia Substancje chemiczne potrzebne do nastawienia, obsługi i konserwacji silnika mogą być szkodliwe dla zdrowia. Mogą one powodować zatrucia, uszkodzenia skóry, oparzenia dróg oddechowych i inne obrażenia. Należy przestrzegać wskazówek zawartych w niniejszej instrukcji obsługi oraz informacji produktowych producenta. Przestrzegać odpowiednich przepisów bezpieczeństwa i stosować zalecane środki ochrony ciała. OSTROŻNIE Substancje łatwo zapalne i palne Substancje chemiczne potrzebne do nastawienia, obsługi i konserwacji silnika mogą być łatwo zapalne i palne. Mogą one być szkodliwe dla zdrowia oraz powodować szkody materialne. Należy przestrzegać wskazówek zawartych w niniejszej instrukcji obsługi oraz informacji produktowych producenta. Przestrzegać odpowiednich przepisów bezpieczeństwa i stosować zalecane środki ochrony ciała. OSTRZEŻENIE Emisje hałasu Podczas pracy maszyna może charakteryzować się poziomem emisji hałasu, który jest niedopuszczalny dla miejsc pracy. Następstwem mogą być uszkodzenia słuchu. Należy zapewnić bezpieczną eksploatację maszyny w obrębie urządzenia stosując odpowiednie środki bezpieczeństwa, jak np. osłony, izolacje akustyczne lub środki ochrony słuchu. 18 Instrukcja obsługi 08/2017
19 Wskazówki dotyczące bezpieczeństwa 2.5 w zagrożonych wybuchem obszarach strefy 2 lub w zagrożonych wybuchem obszarach strefy 2 lub 22 Instalacje elektryczne w strefach zagrożonych wybuchem muszą być montowane, instalowane i eksploatowane przez osoby odpowiedzialne zgodnie z obowiązującymi w tym zakresie przepisami i rozporządzeniami. Uwaga Podstawowe wymagania w stosunku do instalacji elektrycznych i ich eksploatacji w strefach zagrożonych wybuchem podane są np. w dyrektywie 1999/92/EG oraz w normie IEC / EN Niebezpieczeństwo zapłonu Ocena zagrożeń podczas pracy, lokalnych warunków eksploatacji oraz wymagane metody monitorowania muszą być wiążąco wyjaśnione przez użytkownika w uzgodnieniu z właściwym urzędem nadzoru. Użytkownik musi przestrzegać niezbędnych działań. Producent maszyny nie może podać w tym zakresie ogólnie obowiązujących zaleceń. Należy przestrzegać informacji zawartych w niniejszej instrukcji obsługi. Uwaga Podstawowe informacje dotyczące oceny niebezpieczeństwa zapłonu ze strony urządzeń elektrycznych oraz ich pracy w strefach zagrożenia wybuchem podane są np. w dyrektywach 2014/34/UE ("dyrektywa w sprawie ochrony przeciwwybuchowej") i 1999/92/WE oraz w szeregu norm IEC / EN Jeżeli dla silnika nie zachodzi certyfikacja przez podmiot trzeci, należy przestrzegać zawartych w dyrektywach oraz normach ustalonych danych technicznych oraz warunków szczególnych. Certyfikat należy przedstawić przed uruchomieniem. Instrukcja obsługi 08/
20 Wskazówki dotyczące bezpieczeństwa 2.6 Podzespoły czułe na wyładowania elektrostatyczne 2.6 Podzespoły czułe na wyładowania elektrostatyczne Środki ochrony przed wyładowaniami elektrostatycznymi (ESD) UWAGA Wyładowanie elektrostatyczne Podzespoły elektroniczne zawierają komponenty czułe na wyładowania elektrostatyczne. Te elementy konstrukcyjne mogą ulec uszkodzeniu lub zniszczeniu w przypadku nieprawidłowego obchodzenia się z nimi. Aby uniknąć strat materialnych należy przestrzegać poniższych wskazówek. Podzespoły elektroniczne dotykać tylko w przypadku konieczności wykonania wymaganych prac. Jeżeli zachodzi konieczność dotknięcia podzespołów elektronicznych, ciało danej osoby musi zostać rozładowane elektrostatycznie i uziemione. Nie pozwalać na kontakt podzespołów elektronicznych z elektrycznie izolującymi materiałami, jak np.: Folia plastikowa Elementy z tworzywa sztucznego Izolujące powłoki stołu Odzież z tkanin syntetycznych Podzespoły układać wyłącznie na podkładkach przewodzących. Podzespoły i elementy elektroniczne należy pakować, przechowywać i transportować wyłącznie w przewodzących opakowaniach, np.: Metalizowane opakowania z tworzywa sztucznego lub opakowania metalowe Pianki przewodzące Folia aluminiowa użytku domowego Wymagane środki ochrony dla elementów czułych na działanie ładunków elektrostatycznych są ponownie objaśnione na poniższych ilustracjach: a = podłoga przewodząca b = stół ESD c = buty ESD d = płaszcz ESD e = bransoleta ESD f = podłączenie uziemienia szaf 20 Instrukcja obsługi 08/2017
21 Wskazówki dotyczące bezpieczeństwa 2.7 Procesy, podczas których wytwarzane są ładunki elektryczne OSTRZEŻENIE Niebezpieczeństwo wybuchu w wyniku wyładowania elektrostatycznego Wyładowania elektrostatyczne stanowią potencjalne źródło zapłonu. Niebezpieczne wyładowania elektrostatyczne mogą wystąpić m.in. na skutek mechanicznego tarcia, przepływu powietrza zawierającego cząstki lub z powodu nieuziemionych osób, np. w czasie wykonywania czynności związanych z konserwacją lub czyszczeniem. W atmosferze zagrożonej wybuchem może dojść do wybuchu. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. Należy unikać wyżej wymienionych prac przy elementach niemetalowych, np. piance w tłumikach akustycznych. Należy przestrzegać środków ochrony przed ładunkiem elektrostatycznym. 2.7 Procesy, podczas których wytwarzane są ładunki elektryczne Procesy silnie elektryzujące, silniejsze niż ręczne tarcie, to np.: Praca elektrod wysokiego napięcia i jonizatorów Obecność szybko poruszających się cząsteczek na powierzchni, np. rozpylone podczas elektrostatycznych procesów powlekania ładunki (wiatr elektrostatyczny lub jonowy) Tłoczone pneumatycznie pyły oraz materiały sypkie Płynące lub tłoczone hydraulicznie płyny i krople. Napędzane maszynowo paski, szczotki oraz folie itp. OSTRZEŻENIE Niebezpieczeństwo wybuchu w wyniku procesów, podczas których wytwarzane są ładunki elektryczne Procesy silnie elektryzujące mogą prowadzić do wyładowań snopiastych, ulotowych oraz do eksplozji. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. Należy unikać takich procesów w obszarach zagrożonych eksplozjami gazów i pyłów na zewnętrznych, niemetalowych podzespołach, np. powłokach. Takie formy wyładowań elektrycznych nie są objęte aktualnymi normami. Zastosowane zewnętrzne, niemetalowe podzespoły, np. powłoki, poddawane są podczas produkcji elektrostatycznym próbom przydatności. W momencie dostawy silnik zaopatrzony jest w oryginalny lakier. Podczas malowania należy zastosować sprawdzone, oryginalne lakiery. Możliwe jest zastosowanie lakieru niezbadanego przez firmę Siemens, lecz odpowiedniego pod względem elektrostatycznym. Badanie elektrostatyczne całego systemu jest obowiązkiem użytkownika. Instrukcja obsługi 08/
22 Wskazówki dotyczące bezpieczeństwa 2.8 Odporność na zakłócenia 2.8 Odporność na zakłócenia Użytkownik całego urządzenia musi przez wybór odpowiednich przewodów sygnałowych i zespołów analizujących zagwarantować, że odporność maszyny na zakłócenia nie zostanie zagrożona. 2.9 Napięcia zakłócające podczas pracy przy przetworniku OSTRZEŻENIE Napięcia zakłóceniowe przy pracy z przekształtnikiem Przy pracy z przekształtnikiem, w zależności od jego producenta, typu i zastosowanych środków przeciwzakłóceniowych, występują emisje zakłóceń o różnym nasileniu. Przy maszynach z wbudowanymi czujnikami, np. termistory PTC, w przewodzie czujnika mogą wystąpić napięcia zakłóceniowe zależne od przekształtnika. Może dojść do powstania zakłóceń, które mogą bezpośrednio lub pośrednio skutkować śmiercią, poważnymi obrażeniami lub szkodami materialnymi. Stosować się do wskazówek producenta przekształtnika dotyczących kompatybilności elektromagnetycznej. W ten sposób unika się przekroczenia wartości granicznych według normy IEC/EN w przypadku układów napędowych składających się z maszyny i przekształtnika. Podjąć odpowiednie środki EMC Pola elektromagnetyczne podczas eksploatacji urządzeń elektroenergetycznych OSTRZEŻENIE Zakłócenia urządzeń elektronicznych przez elektryczne instalacje energetyczne Elektryczne instalacje energetyczne wytwarzają podczas pracy pole elektryczne. Podczas przebywania w bezpośrednim otoczeniu maszyny mogą wystąpić zagrażające życiu awarie implantów medycznych, np. rozruszników serca. Może nastąpić utrata danych na nośnikach magnetycznych lub elektronicznych. Zabronione jest pozostawanie osób z rozrusznikami serca w pobliżu maszyny. Należy wystarczająco chronić personel obsługi pracujący przy instalacji przed ewentualnie występującymi szkodami przy pomocy odpowiednich środków, np. oznakowania, wygrodzenia, instruktaże bezpieczeństwa i wskazówki ostrzegawcze. Należy przestrzegać odpowiednich, krajowych przepisów BHP i przepisów bezpieczeństwa. Nie nosić ze sobą magnetycznych, ani elektronicznych nośników danych. 22 Instrukcja obsługi 08/2017
23 Opis 3 Obszar zastosowań Niniejsza maszyn elektryczna została opracowana dla szerokiego zakresu zastosowań w technice napędowej oraz w przetwarzaniu energii. Charakteryzuje się ona dużą wytrzymałością, długim okresem eksploatacji oraz niezawodnością, jak również dużą elastycznością funkcjonalną, umożliwiającą optymalne dostosowanie do różnych zadań. W niniejszej dokumentacji zawarto szczegóły dotyczące wykonania dostarczonej maszyny, jak również dopuszczalnych warunków eksploatacji. Maszyna została wykonana zgodnie ze specyfikacją zamawiającego i może być używana wyłącznie do zastosowań określonych w umowie. Dopuszczalne warunki pracy można znaleźć na tabliczce znamionowej. Dane techniczne opisane są w katalogu. Ochrona przed zapłonem typu Ex na bądź Ex ec Ta maszyna wykonana jest w rodzaju ochrony przed zapłonem Ex na bądź Ex ec według IEC / EN bądź -7. Dlatego może ona być eksploatowana w obszarach zagrożonych wybuchem strefy 2 według IEC / EN OSTRZEŻENIE Niebezpieczeństwo wybuchu Maszyna nie jest skonstruowana do stosowania w obszarach zagrożenia wybuchem pyłu lub w których występuje niebezpieczeństwo wybuchu mieszanek hybrydowych. Eksploatacja maszyny w tych obszarach może doprowadzić do wybuchu. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. Nie eksploatować tej maszyny w obszarach zagrożonych wybuchem gazu lub w obszarach, w których występuje niebezpieczeństwo wybuchu mieszanek hybrydowych. Wersja maszyny Przepisy i normy zastosowane przy projektowaniu i kontroli tej maszyny podane są na tabliczce znamionowej. Wersja maszyny zasadniczo odpowiada następującym normom: Stany odnośnych norm zharmonizowanych należy zaczerpnąć z deklaracji zgodności WE. Tabela 3-1 Wersja maszyny Cecha Norma Dane znamionowe i charakterystyka robocza IEC/EN Stopień ochrony IEC/EN Instrukcja obsługi 08/
24 Opis 3.1 Porównanie norm według IEC i GOST Cecha Norma Chłodzenie IEC/EN Rodzaj konstrukcji IEC/EN Oznaczenia wyprowadzeń i kierunek obrotów IEC/EN Dopuszczalne poziomy hałasu IEC/EN Charakterystyka rozruchowa, wirujące części maszyny elektrycznej * IEC/EN Intensywność drgań IEC/EN Klasy sprawności silników indukcyjnych klatkowych trójfazowych ** IEC/EN Wartości graniczne intensywności drgań DIN ISO * Tylko dla silników do pracy sieciowej ** Za wyjątkiem silników wielobiegunowych Patrz również Dokumentacja jakości (Strona 185) W przypadku maszyn w wykonaniu przeciwwybuchowym obowiązują dodatkowo następujące normy: Tabela 3-2 Wersja maszyny z ochroną przed zapłonem typu Ex na bądź Ex ec Cecha Norma Ochrona przed zapłonem typu Ex na bądź Ex ec 1 IEC / EN IEC / EN bądź -7 1 Opcjonalnie, w zależności od zamówienia 3.1 Porównanie norm według IEC i GOST Porównanie norm według IEC i GOST Normy IEC / EN odpowiadają następującym normom GOST. IEC / EN GOST IEC / EN GOST R IEC IEC / EN GOST R IEC IEC / EN GOST R IEC IEC / EN GOST R IEC IEC / EN GOST R IEC IEC / EN GOST R IEC IEC / EN GOST R IEC IEC / EN GOST R IEC Maszyna została opracowana, zbudowana i przewidziana do użytku w instalacjach przemysłowych z potencjalnie wybuchową atmosferą zgodnie z Dyrektywą 2014/34/UE i 24 Instrukcja obsługi 08/2017
25 Opis 3.1 Porównanie norm według IEC i GOST regulaminami technicznymi Jednolitej Unii Celnej W sprawie bezpieczeństwa wyposażenia przeznaczonego do eksploatacji w potencjalnie wybuchowej atmosferze (TR CU 012/2011). Normy IEC / EN odpowiadają następującym normom GOST. IEC / EN GOST IEC / EN GOST R IEC IEC / EN GOST IEC IEC / EN GOST R IEC IEC / EN GOST IEC IEC / EN GOST IEC IEC / EN GOST R IEC Oznaczenie Ex dla ochrony przed zapłonem typu Ex na IIC T3 Gc bądź Ex ec IIC T3 Gc II 3 G Ex na IIC T3 Gc ec AA87 2 Ex na IIC T3 Gc X CE lub oznaczenie EAC 2 Oznaczenie dla zapobiegania wybuchom 3 Grupa urządzenia: II nie dla górnictwa, lecz dla innych obszarów zagrożonych wybuchem 4 Kategoria urządzenia: 3 dla zagrożenia rzadko i krótkotrwale 5 Atmosfera: G dla gazu 6 Ochrona przeciwwybuchowa: Międzynarodowa 7 Rodzaj ochrony przed zapłonem: na bądź ec 8 Grupa wybuchowa: IIC dla acetylenu 9 Klasa temperaturowa: T3 dla maksymalnej temperatury powierzchni 200 C 10 Poziom ochrony urządzenia: Gc dla rozszerzonego poziomu ochrony w obszarach zagrożonych wybuchem gazu 11 Numer identyfikacyjny lub nazwa notyfikowanej jednostki kontrolującej 12 Strefa 2 13 "X" warunki szczególne Instrukcja obsługi 08/
26 Opis 3.1 Porównanie norm według IEC i GOST Oznaczenie Ex dla ochrony przed zapłonem typu Ex na IIB T3 Gc bądź Ex ec IIB T3 Gc II 3 G Ex na IIB T3 Gc ec AA87 2 Ex na IIB T3 Gc X CE lub oznaczenie EAC 2 Oznaczenie dla zapobiegania wybuchom 3 Grupa urządzenia: II nie dla górnictwa, lecz dla innych obszarów zagrożonych wybuchem 4 Kategoria urządzenia: 3 dla zagrożenia rzadko i krótkotrwale 5 Atmosfera: G dla gazu 6 Ochrona przeciwwybuchowa: Międzynarodowa 7 Rodzaj ochrony przed zapłonem: na bądź ec 8 Grupa wybuchowa: IIB dla etylenu 9 Klasa temperaturowa: T3 dla maksymalnej temperatury powierzchni 200 C 10 Poziom ochrony urządzenia: Gc dla rozszerzonego poziomu ochrony w obszarach zagrożonych wybuchem gazu 11 Numer identyfikacyjny lub nazwa notyfikowanej jednostki kontrolującej 12 Strefa 2 13 "X" warunki szczególne Tabliczka znamionowa Tabliczka znamionowa zawiera dane identyfikujące i najważniejsze dane techniczne. Dane na tabliczce znamionowej oraz zapisy umowne ustalają granice użytkowania zgodnie z przeznaczeniem. 26 Instrukcja obsługi 08/2017
27 Opis 3.1 Porównanie norm według IEC i GOST SIEMENS Rysunek 3-1 Tabliczka znamionowa przedstawiona schematycznie Tabela 3-3 Dane na tabliczce znamionowej Poz. Opis Poz. Opis (1) Rodzaj silnika (15) Moc znamionowa [kw lub HP] (2) Numer zamówieniowy (16) Współczynnik mocy znamionowej (3) Określenie typu silnika (17) Znamionowa prędkość obrotowa [obr/min lub rpm] (4) Numer seryjny (18) Częstotliwość znamionowa [Hz] (5) Ciężar (19) Klasa wydajności (kod IE) lub stopień sprawności według normy IEEE112B lub brak (6) Stopień ochrony (20) Stopień sprawności według normy IEC/EN lub prąd przy wielkości współczynnika obciążenia (7) Rodzaj konstrukcji (21) Konstrukcja silnika (silnik z przekształtnikiem lub sieciowy) (8) Dopuszczalny zakres temperatury otoczenia (22) Napięcie / częstotliwość sieci (9) Klasa termiczna systemu izolacyjnego (23) Opcjonalne informacje dodatkowe (np. współczynnik obciążenia, oznaczenie konstrukcji i oznaczenie kodowe, ilość i temperatura wlotowa wody chłodzącej, ) (10) Klasa termiczna wykorzystania (24) Kraj i miasto produkcji Instrukcja obsługi 08/
28 Opis 3.1 Porównanie norm według IEC i GOST Poz. Opis Poz. Opis (11) Maksymalna prędkość obrotowa [obr/min lub rpm] (25) Oznaczenie certyfikacji dla UL / CSA + numer pliku (opcjonalnie) (12) Normy (26) Numer(y) certyfikatu(ów) w przypadku silników typu Ex dla strefy 2 (opcjonalnie) (13) Napięcie znamionowe [V] i układ połączeń (27) Kierunek obrotów (14) Prąd znamionowy [A] (28) Kod Data Matrix (numer katalogowy i numer seryjny) Istotne dyrektywy Dla serii silników SIMOTICS istotne są następujące dyrektywy. Europejska dyrektywa niskonapięciowa Seria silników SIMOTICS spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE. Europejska dyrektywa w sprawie maszyn Seria silników SINAMICS nie podlega zakresowi obowiązywania dyrektywy w sprawie maszyn. Produkty zostały jednak kompletnie ocenione pod kątem dotrzymania warunków określonych przez zawarte w tej dyrektywie istotne postanowienia dotyczące ochrony zdrowia i bezpieczeństwa podczas użytkowania w typowym zastosowaniu maszynowym. Europejska dyrektywa w sprawie kompatybilności elektromagnetycznej (EMC) Seria silników SINAMICS nie podlega zakresowi obowiązywania dyrektywy EMC. Produkty nie są urządzeniami w rozumieniu tej dyrektywy. Eurasian Conformity Seria silników SIMOTICS spełnia wymagania Unii Celnej Rosja / Białoruś / Kazachstan (EAC). China Compulsory Certification Seria silników SINAMICS nie podlega zakresowi obowiązywania China Compulsory Certification (CCC). Underwriters Laboratories Seria silników SIMOTICS z reguły spełnia wymagania określone przez UL i cul jako komponent zastosowań silników i jest odpowiednio wymieniona w zestawieniu. Wyjątkiem są specyficznie opracowane silniki i funkcje. Należy koniecznie zwrócić uwagę na zawartość oferty oraz występowanie znaku cul na tabliczce znamionowej. System zarządzania jakością Siemens AG stosuje system zarządzania jakością, który spełnia wymagania norm ISO 9001 i ISO Certyfikaty do pobrania Certyfikaty dla serii silników SIMOTICS można pobrać tutaj: Certyfikaty ( 28 Instrukcja obsługi 08/2017
29 Opis 3.1 Porównanie norm według IEC i GOST Wirnik Pakiet wirnika z uzwojeniem klatkowym jest wciśnięty na wał. Wał posiada zwykle cylindryczną końcówkę wału po stronie napędzanej (DE). W zależności od wersji drugi czop końcowy wału może znajdować się po stronie nienapędzanej (NDE). Napęd Obroty silnika regulowane są przez przemiennik. Został on zoptymalizowany do pracy z niskonapięciowym systemem SINAMICS. Drugi przemiennik musi spełniać pewne wymagania: więcej informacji można znaleźć w katalogu lub dokumentacji projektu. UWAGA Zniszczenie maszyny przy pracy sieciowej Podłączenie maszyny bezpośrednio do elektrycznej sieci zasilającej, może spowodować jej zniszczenie. Maszynę należy eksploatować tylko z przekształtnikiem. Chłodzenie System chłodzenia skonstruowany jest jako zamknięty, wewnętrzny obieg chłodzenia. Utracone ciepło maszyny oddawane jest przez powierzchnię do powietrza otoczenia. Wentylator na wale powoduje ruch powietrza chłodzącego w wewnętrznym obiegu pierwotnym. Ruch powietrza chłodzącego w zewnętrznym obiegu wtórnym wytwarzany jest przez oddzielnie napędzane wentylatory. Stopień ochrony Maszyna wykonana jest w stopniu ochrony IP55. Instrukcja obsługi 08/
30 Opis 3.1 Porównanie norm według IEC i GOST Łożyskowanie toczne W zależności od wersji i odpowiednio do warunków eksploatacji podanych w zamówieniu, maszyny wyposażane są w różne warianty łożysk tocznych. Odpowiednie typy podane są na tabliczce smarowania maszyny. W przypadku pracy z przemiennikiem po stronie nienapędzanej (NDE) montowane jest zazwyczaj łożysko izolowane. Występują następujące warianty łożyskowania tocznego: Tabela 3-4 Warianty łożysk tocznych Wersja Konstrukcja pozioma, napęd za pośrednictwem sprzęgła Konstrukcja pozioma, dla zwiększonych sił poprzecznych, np. przy napędzie pasowym Konstrukcja pionowa, wysokość położenia osi 315, napęd za pośrednictwem sprzęgła Konstrukcja pionowa, wysokość położenia osi Łożysko toczne Strona napędzana (DE): Łożysko kulkowe jako łożysko stałe Strona nienapędzana (NDE): Łożysko kulkowe jako łożysko osadzone przesuwnie z osiowymi sprężynami naciskowymi Strona napędzana (DE): Łożysko walcowe jako łożysko osadzone przesuwnie Strona nienapędzana (NDE): Łożysko kulkowe jako łożysko stałe Strona napędzana (DE): Łożysko kulkowe jako łożysko stałe Strona nienapędzana (NDE): Łożysko kulkowe jako łożysko osadzone przesuwnie z osiowymi sprężynami naciskowymi Strona napędzana (DE): Połączenie łożysko kulkowe skośne / łożysko kulkowe jako łożysko stałe Strona nienapędzana (NDE): Łożysko kulkowe jako łożysko osadzone przesuwnie z osiowymi sprężynami naciskowymi Automatyczne urządzenie do dosmarowywania (opcja) Łożyska toczne są opcjonalnie wyposażone w automatyczne urządzenie do dosmarowywania. Łożyska toczne są w ustawianych odstępach czasu zasilane porcjami nowego smaru przez urządzenie do dosmarowywania. Wersja łożyska tocznego dla "podwyższonego stopnia ochrony" (opcja) Poprzez umieszczenie wstępnej komory smarowania przed właściwym wkładem łożyskowym osiąga się lepsze uszczelnienie wkładów łożyskowych przed wnikaniem kurzu i wody. Mimo, że w obu przypadkach celowe jest użycie tego samego smaru, dla lepszego rozróżnienia funkcji powinno się mówić o smarze "smarującym" i smarze "uszczelniającym". Budowa Zewnętrzna pokrywa łożyska wraz z obudową łożyska stanowi zbiornik na zużyty smar, a wraz z labiryntowym pierścieniem uszczelniającym (opcjonalnie) komorę wstępną na smar uszczelniający. W zewnętrznej pokrywie łożyska umieszczona jest również druga smarowniczka z kanałem na smar, która służy do wtłaczania smaru uszczelniającego. Wstępna komora smaru odizolowana jest od zbiornika na smar za pomocą kombinacji pierścienia V i pierścienia filcowego V, aby zapobiec przedostawaniu się do zbiornika na smar smaru uszczelniającego, który został wtłoczony do komory wstępnej. Smar uszczelniający 30 Instrukcja obsługi 08/2017
31 Opis 3.1 Porównanie norm według IEC i GOST znajdujący się w komorze wstępnej powoli przedostaje się podczas eksploatacji przez uszczelnienie labiryntowe i uszczelnia je bądź usuwa kurz, który ewentualnie wniknął do wnętrza i kurz znajdujący się na zewnętrz. Skrzynka zaciskowa Do podłączenia kabli stosuje się następujące skrzynki zaciskowe w zależności od wykonania silnika: Skrzynka zaciskowa Wskazówka Zastosowanie GT640 1XB1621 Tylko dla maszyn sieciowych 1XB XB1631 Nie dla wykonań przeciwwybuchowych wg IEC 1XB7730 Nie dla wykonań przeciwwybuchowych wg IEC 1XB7731 Nie dla wykonań przeciwwybuchowych wg IEC 1XB XB7740 Nie dla wykonań przeciwwybuchowych wg IEC 1XB7750 Zależnie od skrzynki zaciskowej i jej wykonania jest możliwe jej obracanie ±90 odpowiednio do kierunku przyłączenia. Przełożenie na drugą stronę silnika jest możliwe tylko przy wsparciu Centrum Serwisowego. W przypadku wystąpienia w przyszłości potrzeby przezbrojenia na inną skrzynkę zaciskową należy skontaktować się z Service Center (Strona 181). Patrz również Obrót skrzynki zaciskowej (Strona 81) Skrzynka zacisków (Strona 76) Uwaga Więcej informacji na ten temat znajduje się w katalogu D81.8, w rozdziale 2. Urządzenia dodatkowe Zgodnie ze specyfikacją zamówienia mogą zostać wbudowane lub zamontowane różne urządzenia dodatkowe, jak np. czujniki temperatury do kontroli łożysk lub uzwojeń. Ogrzewanie postojowe (opcjonalne) Maszyna jest wyposażona w ogrzewanie postojowe. Dane dotyczące podłączenia znajdują się na dodatkowej tabliczce na maszynie. Instrukcja obsługi 08/
32 Opis 3.1 Porównanie norm według IEC i GOST 32 Instrukcja obsługi 08/2017
33 Przygotowanie zastosowania 4 Dobre zaplanowanie i przygotowanie do eksploatacji maszyny są ważnymi założeniami dla łatwego i prawidłowego zainstalowania, bezpiecznej eksploatacji i dostępu do maszyny dla konserwacji i napraw. W tym rozdziale znajdują się informacje o tym, na co należy zwrócić uwagę przy projektowaniu urządzenia ze względu na tę maszynę i co należy przygotować przed jej dostawą. 4.1 Kwestie związane z projektowaniem urządzenia o istotnym znaczeniu dla bezpieczeństwa Ryzyka resztkowe związane z maszyną. Ryzyka te są opisane w rozdziale "Wskazówki dotyczące bezpieczeństwa" (Strona 15) lub we fragmentach dotyczących danego tematu. W celu zapewnienia bezpiecznej eksploatacji maszyny wewnątrz urządzenia, należy zatroszczyć się przez odpowiednie środki bezpieczeństwa, takie jak osłony, ogrodzenia, oznaczenia itd. 4.2 Przestrzeganie trybu pracy Należy przestrzegać trybu pracy silnika. Odpowiednie sterowanie pozwala zapobiec osiąganiu nadmiernych prędkości obrotowych, które mogą spowodować uszkodzenie silnika. 4.3 Zapewnienie chłodzenia Proszę zapewnić, by w miejscu zastosowania maszyna i ew. zamontowany obcy agregat wentylatorowy były wystarczająco chłodzone przez przepływające powietrze: Powietrze chłodzące może być doprowadzane i odprowadzane bez przeszkód. Pełna wydajność wentylatora jest zapewniona tylko wtedy, gdy koło wentylatora ma swobodny napływ. Należy zachować wolny odstęp wg rysunku wymiarowego. Wydmuchiwane ciepłe powietrze nie może być ponownie zasysane. W przypadku o konstrukcji pionowej z wlotem powietrza od góry, otwory wlotu powietrza muszą być chronione przed wnikaniem do środka ciał obcych i wody. Patrz również Podłączanie silnika wentylatora zewnętrznego (Strona 100) Instrukcja obsługi 08/
34 Przygotowanie zastosowania 4.4 Zapotrzebowanie na miejsce dla przewietrzania 4.4 Zapotrzebowanie na miejsce dla przewietrzania W miejscu instalacji silnika zachować wolną przestrzeń dla wlotu powietrza (A). W miejscu instalacji silnika należy przewidzieć wystarczającą ilość miejsca, aby w razie potrzeby możliwy był demontaż i montaż obudowy wentylatora. Wymagane zapotrzebowanie na miejsce zostało podane w poniższej tabeli: Tabela 4-1 Zapotrzebowanie na miejsce dla przewietrzania obcego Typ 1L..-3A -. 1M..-3A -. 1L..-3B -. 1M..-3B -. 1L..-4A -. 1M..-4A -. 1L..-4B -. 1M..-4B -. Wymagane miejsce / Wolna przestrzeń A 200 mm 220 mm 260 mm 320 mm 4.5 Układ blokujący silnika wentylatora obcego Układ blokujący silnik wentylatora zewnętrznego W przypadku maszyn z wentylatorami zewnętrznymi należy uwzględnić układ blokujący, który uniemożliwia włączenie i eksploatację maszyny głównej przy wyłączonym wentylatorze zewnętrznym. 34 Instrukcja obsługi 08/2017
35 Przygotowanie zastosowania 4.6 Termiczna ochrona silnika Patrz również Podłączanie silnika wentylatora zewnętrznego (Strona 100) 4.6 Termiczna ochrona silnika Silnik jest wyposażony w technikę pomiarową do bezpośredniej kontroli temperatury silnika, aby chronić go przed obciążeniem podczas pracy. Należy przewidzieć odpowiedni układ połączeń do monitorowania. 4.7 Termiczna ochrona silnika z termistorami PTC (opcja) Maszyna wyposażona jest w termistory PTC do bezpośredniego monitorowania temperatury silnika, aby podczas pracy chronić maszynę przed przeciążeniem. Należy przewidzieć odpowiedni układ połączeń do monitorowania. 4.8 Układ blokujący dla automatycznego urządzenia do dosmarowywania (opcja) Dosmarowanie jest dopuszczalne tylko przy obracającym się wale. Dlatego w przypadku maszyn z automatycznym urządzeniem do dosmarowywania należy stosować układ blokujący, zapobiegający pracy tego urządzenia przy zatrzymanej maszynie. 4.9 Układ blokujący ogrzewania postojowego Używanie ogrzewania postojowego przy pracującej maszynie prowadzi do zwiększenia temperatur w silniku. Należy zastosować układ blokujący, który w przypadku włączenia maszyny wyłączy ogrzewanie postojowe. Ogrzewanie postojowe należy włączyć po wyłączeniu silnika. Patrz również Wyłączanie ogrzewania postojowego (Strona 122) Instrukcja obsługi 08/
36 Przygotowanie zastosowania 4.10 Stojak podtrzymujący dla formy budowy IMB5 OSTRZEŻENIE Niebezpieczeństwo wybuchu Jeżeli ogrzewanie postojowe jest włączone natychmiast po wyłączeniu maszyny, to może nastąpić przekroczenie klasy temperaturowej lub maksymalnej temperatury powierzchni maszyny. W atmosferze wybuchowej może dojść do wybuchu. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. Ogrzewanie postojowe należy włączyć po wyłączeniu silnika. Należy przestrzegać informacji podanych na tabliczce ogrzewania postojowego Stojak podtrzymujący dla formy budowy IMB5 W przypadku konstrukcji IM B5 należy dodatkowo podeprzeć maszynę nogą podporową po stronie nienapędzanej (NDE). Noga podporowa nie należy do zakresu dostawy. Należy przewidzieć wystarczająco zwymiarowaną nogę podporową o odpowiedniej sztywności. Noga podporowa musi móc unieść całkowitą masę maszyny. Masa maszyny podana jest na tabliczce znamionowej, dane dotyczące geometrii znajdują się na rysunku wymiarowym. Na spodzie maszyny znajduje się gwintowany otwór M36, który umożliwia zamocowanie nogi podporowej. OSTRZEŻENIE Brak podparcia po stronie nienapędzanej (NDE) Jeżeli maszyna nie zostanie podparta po stronie nienapędzanej (NDE), kołnierz nie może utrzymać masy maszyny. Może to spowodować odłączenie się maszyny lub jej elementów. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. Należy zapewniać odpowiednio dobrany stojak podtrzymujący. 36 Instrukcja obsługi 08/2017
37 Przygotowanie zastosowania 4.11 Emisje hałasu 4.11 Emisje hałasu OSTRZEŻENIE Emisje hałasu Podczas pracy maszyna może charakteryzować się poziomem emisji hałasu, który jest niedopuszczalny dla miejsc pracy. Następstwem mogą być uszkodzenia słuchu. Należy zapewnić bezpieczną eksploatację maszyny w obrębie urządzenia stosując odpowiednie środki bezpieczeństwa, jak np. osłony, izolacje akustyczne lub środki ochrony słuchu Wartości graniczne prędkości obrotowych OSTRZEŻENIE Za wysokie prędkości obrotowe Zbyt duże prędkości obrotowe mogą spowodować zniszczenie maszyny. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. Poprzez sterowanie uniemożliwić pracę powyżej dopuszczalnej prędkości obrotowej. Przestrzegać informacji o prędkości obrotowej na tabliczce znamionowej Przestrzeganie przebiegu prędkości obrotowej i momentu obrotowego OSTRZEŻENIE Przekroczenie klasy temperaturowej Jeśli przebieg prędkości obrotowej i momentu obrotowego nie będzie przestrzegany może dojść wtedy do przekroczenia klasy temperaturowej. Może dojść do wybuchu. Następstwem może być śmierć, ciężkie obrażenia ciała i szkody materialne. Należy przestrzegać przebiegu prędkości obrotowej i momentu obrotowego. Należy przestrzegać informacji zawartych na dodatkowej tabliczce na silniku. Instrukcja obsługi 08/
38 Przygotowanie zastosowania 4.14 Synchronizacja faz podczas przełączania sieci zasilającej 4.14 Synchronizacja faz podczas przełączania sieci zasilającej UWAGA Przełączanie sieci zasilającej Podczas przełączenia na inną sieć zasilającą z innym położeniem faz mogą wystąpić uszkodzenia maszyny. Podczas przełączenia należy zsynchronizować fazy. Należy zastosować odpowiednie środki do synchronizacji faz Częstotliwości własne układu UWAGA Rezonanse systemu Zespół maszynowy może doznać uszkodzenia ze względu na zbyt duże drgania i rezonanse układu. Układ składający się z fundamentu i zespołu maszynowego należy zaprojektować i dostosować tak, aby nie mogły wystąpić rezonanse układu, przy których mogłoby dojść do przekroczenia dopuszczalnych wartości drgań. Maksymalne wartości drgań wg. ISO nie mogą być przekraczane Obciążenie skręcające zespołu wałów Przy zakłóceniach na przyłączu elektrycznym podczas pracy dojść do podwyższonych momentów w szczelinie powietrznej, które mogą doprowadzić do dodatkowych obciążeń skręcających zespołu wałów. Uwaga Odpowiedzialność za cały zespół wałów ponosi projektant instalacji. OSTRZEŻENIE Obciążenia skręcające zespołu wałów W przypadku nieprawidłowego zaprojektowania mechaniczne obciążenia skręcające zespołu wałów mogą doprowadzić do zniszczenia silnika. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. Przy projektowaniu urządzeń należy uwzględnić dane projektowe. 38 Instrukcja obsługi 08/2017
39 Przygotowanie zastosowania 4.17 Transport i przechowywanie Uwaga Więcej informacji na ten temat znajduje się w katalogu D81.8, w rozdziale Transport i przechowywanie Podczas wykonywania wszelkich prac przy maszynie należy przestrzegać następujących reguł: Zawsze stosować się do ogólnych wskazówek dotyczących bezpieczeństwa. Przestrzegać krajowych i specyficznych branżowych przepisów obowiązujących w miejscu ustawienia maszyny. W przypadku użytkowania maszyny na obszarze Unii Europejskiej należy przestrzegać wymagań normy EN dotyczącej bezpiecznej eksploatacji urządzeń elektrycznych. Patrz również Wskazówki dotyczące bezpieczeństwa (Strona 15) Sprawdzenie dostawy Dostawa jest kompletowana indywidualnie. Natychmiast po otrzymaniu dostawy należy sprawdzić, czy jest ona zgodna z dokumentami przewozowymi. Nie ponosimy żadnej odpowiedzialności i nie udziela żadnej gwarancji w przypadku spóźnionej reklamacji brakujących elementów. Widoczne uszkodzenia w transporcie należy natychmiast zgłosić dostawcy. Wszelkie widoczne uszkodzenia w transporcie lub niekompletną dostawę należy natychmiast zgłosić właściwemu partnerowi handlowemu. Instrukcja obsługi wchodzi w zakres dostawy. Należy ją przechowywać w sposób dostępny Podnoszenie i transportowanie Aby zapewnić bezpieczne podnoszenie i transport silnika należy przestrzegać następujących wymagań: Personel musi posiadać odpowiednie kwalifikacje do obsługi urządzeń dźwigowych i prowadzenia wózków widłowych. Jeśli silnik jest zapakowany należy podnieść skrzynki i podpory transportowe według wielkości, ciężaru lub panujących warunków, za pomocą wózka widłowego. Należy użyć dostosowanego do ciężaru wózka widłowego albo dźwigu. Instrukcja obsługi 08/
40 Przygotowanie zastosowania 4.17 Transport i przechowywanie Do podnoszenia silnika należy używać dopuszczonych, nieuszkodzonych i wystarczająco zwymiarowanych urządzeń prowadzących linę i rozpierających. Przed użyciem należy sprawdzić urządzenia do podnoszenia. Ciężar silnika podany jest na tabliczce znamionowej. Podczas podnoszenia silnika należy kierować się danymi widniejącymi na tabliczce informacyjnej. Zachować podany kąt odchylenia. Podczas podnoszenia nie przekraczać podanych na tabliczce informacyjnej wartości maksymalnego przyspieszenia i maksymalnej prędkości. Silnik należy podnosić bez szarpnięć. Przyspieszenie a 0,4 g ( 4 m/s 2 ) Prędkość v 20 m/min OSTRZEŻENIE Transport w odmiennej konstrukcji Jeżeli silnik będzie transportowany lub podnoszony w pozycji niezgodnej z jego konstrukcją, to może się on przechylić, ześlizgnąć w urządzeniu do podnoszenia lub przewrócić. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. Do podnoszenia używać wyłącznie elementów do podnoszenia umieszczonych na obudowie stojana. Należy używać elementów do podnoszenia odpowiadających konstrukcji silnika. Używać tylko odpowiednich urządzeń prowadzących linę i rozpierających. OSTRZEŻENIE Środek ciężkości umieszczony niecentralnie Jeżeli środek ciężkości ładunku nie znajduje się na środku między punktami zawieszenia, podczas transportu lub podnoszenia, maszyna może się przechylić, przesunąć w urządzeniu podnoszącym i przewrócić. Następstwem może być śmierć, poważne obrażenia ciała lub szkody materialne. Podczas wykonywania wszelkich prac związanych z transportem należy stosować się do wskazówek dotyczących obsługi umieszczonych na maszynie. Zwrócić przy tym uwagę na różne obciążenie zawiesi linowych lub pasów do podnoszenia, jak również udźwig urządzenia podnoszącego. Transportować i podnosić silnik wyłącznie zgodnie z położeniem środka ciężkości. Jeżeli środek ciężkości nie znajduje się na środku między punktami zawieszenia, należy ustawić hak podnoszenia nad środkiem ciężkości. 40 Instrukcja obsługi 08/2017
41 Przygotowanie zastosowania 4.17 Transport i przechowywanie Zabezpieczenie wirnika W zależności od wersji maszyna może być wyposażona w blokadę wirnika. Chroni ona łożyska przed uszkodzeniami spowodowanymi przez wstrząsy podczas transportu lub przechowywania. UWAGA Wstrząsy podczas transportu Jeśli blokada wirnika nie zostanie użyta, to maszyna może zostać uszkodzona w wyniku wstrząsów przy transporcie Skutkiem mogą być szkody materialne. Jeżeli maszyna wyposażona jest w blokadę wirnika, należy transportować ją zawsze z blokadą wirnika. Blokada wirnika musi być zamontowana w czasie transportu. Blokadę wirnika usunąć dopiero przed założeniem elementu napędzanego. W przypadku maszyn o konstrukcji pionowej: Blokadę wirnika należy demontować wyłącznie w położeniu pionowym. W przypadku transportu w położeniu poziomym należy unieruchomić wirnik przed przechyleniem maszyny. Maszyny pionowe mogą zostać dostarczone z zakładu produkcyjnego w pozycji poziomej. Instrukcja obsługi 08/
42 Przygotowanie zastosowania 4.17 Transport i przechowywanie Alternatywne zabezpieczenie wirnika Jeżeli maszyna transportowana jest po nałożeniu elementu przeniesienia napędu, należy unieruchomić wirnik osiowo za pomocą innych odpowiednich środków. 1 Tuleja 2 Śruba wału i podkładka Rysunek 4-1 Unieruchomienie osiowe wirnika Gwint w czopie końcowym wału M20 M24 M30 Moment dokręcania 80 Nm 150 Nm 230 Nm Momenty dokręcania dla innych rodzajów zabezpieczenia wirnika Gwint w czopie końcowym wału jest punktem orientacyjnym dla masy wirnika. Wynika z tego siła wstępnego naprężenia potrzebna do osiowego unieruchomienia wirnika. Gwint w czopie końcowym wału M20 M24 M30 Siła naprężenia wstępnego 20 kn 30 kn 40 kn Osiowa siła wstępnego naprężenia dla innych rodzajów zabezpieczenia wirnika Uwaga Przechowywanie blokady wirnika Należy koniecznie przechowywać blokadę wirnika. W przypadku ewentualnego demontażu i ponownego transportu musi być ona ponownie zamontowana. 42 Instrukcja obsługi 08/2017
43 Przygotowanie zastosowania 4.17 Transport i przechowywanie Transport zespołu maszynowego OSTRZEŻENIE Upadek maszyny Uchwyty do podnoszenia przystosowane są tylko do ciężaru maszyny. Jeżeli zespół maszynowy podnoszony i transportowany jest jako jedno urządzenie, uchwyty do podnoszenia mogą pęknąć. Może dojść do upadku maszyny bądź zespołu maszynowego. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. Nie podnosić zespołów maszynowych zaczepiając za pojedyncze maszyny. Do transportu zespołów maszynowych używać wyłącznie przewidzianych do tego celu urządzeń, jak np. otworów lub uchwytów do podnoszenia na płytach podstawy. Należy zwrócić przy tym uwagę na nośność urządzenia podnoszącego. Uwaga Umieszczenie maszyny na podwyższonym i bezpiecznym miejscu W celu uzyskania bezpiecznego i łatwego dostępu do spodu maszyny, należy umieścić ją na podwyższonym i bezpiecznym miejscu. NIEBEZPIECZEŃSTWO Przebywanie pod zawieszonymi ładunkami Jeśli podnośniki lub zawiesia zawiodą, maszyna może spaść. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. Nie przebywać pod podniesioną maszyną i w jej pobliżu Przechowywanie Jeżeli po dostarczeniu maszyna nie jest ustawiana i używana, wówczas należy ją prawidłowo przechowywać. UWAGA Uszkodzenia przestojowe łożysk spowodowane przez nieprawidłowe przechowywanie Przy nieprawidłowym magazynowaniu występuje niebezpieczeństwo powstania przestojowych uszkodzeń łożysk. Następstwem mogą być wyżłobienia stojaka i korozja. Należy stosować się do wytycznych dotyczących przechowywania. Instrukcja obsługi 08/
44 Przygotowanie zastosowania 4.17 Transport i przechowywanie Warunki i przygotowanie Towary przechowywać wyłącznie w nieuszkodzonych opakowaniach. Towary w uszkodzonych opakowaniach należy rozpakować. Towary magazynować prawidłowo, odpowiednio do ich rodzaju. Jeżeli ma to znaczenie z punktu widzenia prawidłowego przechowywania, przed składowaniem należy naprawić wszelkie uszkodzenia opakowania. Ogólne informacje na temat przechowywania Jeśli to możliwe, maszynę należy przechowywać w magazynie. Miejsce przechowywania musi spełniać następujące warunki: Wybrać poziome, zabezpieczone przed zalaniem, wolne od wstrząsów (v ef 0,2 mm/s) i suche miejsce magazynowania o odpowiedniej wielkości. Miejsce magazynowania musi być dobrze przewietrzane oraz wolne od pyłu i przemarzania. Zapewnić ochronę przed ekstremalnymi warunkami pogodowymi. Zadbać o stabilne warunki temperaturowe w zakresie od 10 C do 50 C bądź 50 F do 120 F. Temperatura pomieszczenia powinna być o ok. 10 K wyższa od temperatury na zewnątrz. Temperatura nie powinna spadać poniżej 20 C. Względna wilgotność powietrza powinna wynosić poniżej 60%. Podłoga miejsca składowania musi być wystarczająco twarda. Nie wolno przekraczać maksymalnego dopuszczalnego obciążenia stropu ani regałów magazynowych. Powietrze w otoczeniu nie może zawierać agresywnych gazów. Zabezpieczyć maszynę przed uderzeniami i wilgocią. Maszyny, urządzenia i skrzynie ustawiać na paletach, belkach lub fundamentach, aby zabezpieczyć je przed wilgotnością podłoża i wodą. Zapewnić swobodną cyrkulację powietrza pod składowanym towarem. Między osłonami i maszyną umieścić elementy dystansowe. Osłony lub brezent nie mogą leżeć wokół na podłożu. Przechowywanie na wolnym powietrzu W przypadku składowania na wolnym powietrzu miejsce składowania musi dodatkowo spełniać następujące warunki: Podłoże musi być wystarczające twarde. Należy zapobiec osiadaniu maszyny w ziemi. Osłony lub brezent do ochrony przed niekorzystnymi warunkami atmosferycznymi nie mogą dotykać górnej powierzchni składowanego towaru. W przeciwnym razie uniemożliwiona zostanie cyrkulacja powietrza pod składowanym towarem. 44 Instrukcja obsługi 08/2017
45 Przygotowanie zastosowania 4.17 Transport i przechowywanie Ochrona przed wilgocią Jeżeli nie ma suchego miejsca do przechowywania, to maszynę należy zabezpieczyć przed wilgocią w następujący sposób: Owinąć maszynę materiałem chroniącym przed wilgocią. Owinąć maszynę folią: W osłonie foliowej umieścić wskaźnik wilgotności. Włożyć do folii środek osuszający. Szczelnie zapakować maszynę. Regularnie przeprowadzać oględziny maszyny. UWAGA Nieprawidłowe przechowywanie lub transport Następstwem nieprawidłowego przechowywania lub transportu mogą być uszkodzenia łożysk. W przypadku maszyn dostarczonych z blokadą wirnika, należy zabezpieczyć wirnik zgodnie ze wskazówkami dotyczącymi transportu (Strona 41). Należy zabezpieczyć maszynę przed silnymi wstrząsami promieniowymi podczas składowania, ponieważ nie mogą być one w pełni kompensowane przez blokadę wirnika. Jeżeli klient zamontował już elementy dobudowane, np. sprzęgło lub koło pasowe, może dojść do uszkodzenia łożysk podczas transportu. W takim przypadku należy zapewnić własną blokadę wirnika. OSTRZEŻENIE Niebezpieczeństwo wybuchu przy uszkodzonych materiałach uszczelniających Gdy maszyna jest przechowywana poza podanymi temperaturami granicznymi, to mogą powstać uszkodzenia na materiałach uszczelniających i mogą one przestać spełniać swoją funkcję. W następstwie tego do maszyny może wniknąć atmosfera wybuchowa i przy uruchomieniu może nastąpić zapłon. Może dojść do wybuchu. Następstwem może być śmierć, poważne obrażenia ciała lub szkody materialne. Zastosowane materiały są optymalnie dobrane pod kątem podanego w zamówieniu zakresu temperatur. Nie przechowywać maszyny w temperaturach wykraczających poza zakres podany w specyfikacji. Specyficzne wartości graniczne temperatur podane są na tabliczce znamionowej. Instrukcja obsługi 08/
46 Przygotowanie zastosowania 4.17 Transport i przechowywanie Przechowywanie długookresowe Jeżeli maszyna ma być przechowywana przez okres dłuższy niż sześć miesięcy, to co sześć miesięcy należy sprawdzać czy jej stan jest prawidłowy. Maszynę należy przechowywać odpowiednio do wytycznych w rozdziale "Przechowywanie (Strona 43)" możliwie w opakowaniu. Sprawdzać maszynę pod kątem uszkodzeń. Wykonywać wymagane prace konserwacyjne. Poprzez odpowiednie warunki przechowywania należy zadbać o to, by w maszynie nie dochodziło do kondensacji wilgoci. Jeśli maszyna nie jest zapakowana w folię, należy ciągle podgrzewać lekko uzwojenia, np. za pomocą ogrzewania postojowego, jeżeli jest, oraz dbać o wymianę powietrza w miejscu przechowywania. Magazynowanie powyżej trzech miesięcy Maszynę należy smarować po każdych dwóch latach magazynowania. 1. Rozpakować maszynę. 2. Usunąć blokadę wirnika, o ile jest. 3. Przy magazynowaniu dłużej niż dwa lata należy dosmarować wirnik podwójną ilością smaru w stosunku do tabliczki smarowania. Dzięki temu smar ulegnie równomiernemu rozprowadzeniu i pokryje wszystkie powierzchnie. Umożliwia to zapobieganie korozji. UWAGA Uszkodzenia łożysk tocznych Ta sama lub prawie taka sama pozycja przechowywania łożysk tocznych może prowadzić do ich uszkodzeń. Co trzy miesiące należy obrócić ręcznie wirnik o 5 obrotów. Upewnić się, że pozycja spoczynkowa łożyska tocznego po obróceniu wirnika jest inna niż wcześniej. Należy użyć wpustów jako punkt odniesienia, jeśli są. 4. Odnowić ochronę antykorozyjną. 5. Przymocuj ponownie blokadę wirnika, o ile jest. 6. Ponownie zapakować maszynę. 46 Instrukcja obsługi 08/2017
47 Przygotowanie zastosowania 4.18 Praca z przetwornikiem Ochrona maszyny przed korozją Jeśli maszyna jest przechowywana w suchym miejscu, wtedy należy podjąć następujące środki ochrony przed korozją. Przechowywanie do sześciu miesięcy: Wszystkie dostępne gołe części, takie jak wolne końce wałów, kołnierz czy też łapy maszyny pokryć osłoną ochronną. Przechowywanie powyżej sześciu miesięcy: Wszystkie dostępne elementy nieosłonięte pokryć środkiem do długotrwałej ochrony przeciwkorozyjnej. Regularnie przeprowadzać przeglądy maszyny i w razie potrzeby wymieniać przeciwkorozyjną powłokę ochronną. Zabiegi konserwacyjne należy protokołować, aby móc przywrócić poprzedni stan maszyny przed jej późniejszym uruchomieniem Praca z przetwornikiem Poniższy rozdział ma zastosowanie tylko wtedy, gdy urządzenie przeznaczone jest do pracy z przemiennikiem. Uwaga Po numerze zamówienia można rozpoznać, czy maszyna została zamówiona do pracy z przemiennikiem: W 6-tej pozycji numeru zamówienia podana jest cyfra 1, 2, 3 lub Praca maszyn zabezpieczonych przed wybuchem z przemiennikiem Praca maszyn zabezpieczonych przed wybuchem z przemiennikiem częstotliwości dozwolona jest wówczas, gdy przestrzegane są dane dotyczące zakresu nastaw prędkości obrotowej oraz charakterystyka momentu obrotowego i zagwarantowany jest monitoring temperatury uzwojenia za pośrednictwem wbudowanego czujnika temperatury w połączeniu z przyrządem wyzwalającym. OSTRZEŻENIE Praca z niedopuszczalnym przekształtnikiem Jeżeli w protokole z badania lub certyfikacie określony jest na dodatkowej tabliczce typ przekształtnika, praca maszyny dozwolona jest tylko z tym przekształtnikiem. Skutkiem użytkowania z niedopuszczalnymi przekształtnikami może być śmierć, poważne obrażenia ciała lub szkody materialne. Silnik użytkować tylko z określonymi przekształtnikami. Instrukcja obsługi 08/
48 Przygotowanie zastosowania 4.18 Praca z przetwornikiem System sieci UWAGA Niesymetryczne obciążenie napięciem podczas pracy w sieci TN w połączeniu w trójkąt Podczas pracy w sieci TN w połączeniu w trójkąt z jednym uziemionym przewodem zewnętrznym mogą wystąpić niesymetryczne obciążenia napięciem uzwojenia silnika. Następstwem może być uszkodzenie izolacji. Nie eksploatować maszyny w sieci TN z jednym uziemionym przewodem zewnętrznym. UWAGA Zwarcie doziemne podczas eksploatacji w sieci IT Gdy przy pracy w sieci IT wystąpi zwarcie doziemne, wówczas nastąpi nadmierne obciążenie izolacji. Następstwem może być uszkodzenie izolacji. Proces należy zakończyć możliwie w ciągu dwóch godzin. Należy usunąć przyczynę błędu. Należy zastosować urządzenia monitorujące doziemienie Napięcie wyjściowe przekształtnika Układ izolacyjny maszyn SIMOTICS wyraźnie przewyższa wymagania kategorii obciążenia C (IVIC C = wysoka). Jeżeli mogą wystąpić napięcia szczytowe wyższe niż zgodne z IVIC C, należy uwzględnić informacje zawarte w odpowiednim katalogu ( mcms/infocenter/content/en/pages/order_form.aspx): W przypadku napięcia sieciowego (napięcia wejściowego przekształtnika) do maks. 480 V i pracy z przekształtnikiem SINAMICS G / SINAMICS S z nieregulowanym / regulowanym zasilaniem: Przestrzegać wytycznych dotyczących projektowania silników i przekształtników. W przypadku napięcia sieciowego (napięcia wejściowego przekształtnika) powyżej 480 V silniki, które zostały zamówione do pracy z przekształtnikiem, wyposażone są w odpowiedni układ izolacyjny. W przypadku pracy z przekształtnikiem innego producenta: Przestrzegać dopuszczalnych napięć szczytowych według normy IEC zgodnie z kategorią obciążenia C, w zależności od danego napięcia sieciowego (napięcia wejściowego przekształtnika) i układu izolacyjnego silnika. 48 Instrukcja obsługi 08/2017
49 Przygotowanie zastosowania 4.18 Praca z przetwornikiem UWAGA Możliwość wystąpienia szkód materialnych na skutek zbyt wysokiego napięcia przyłączeniowego Jeżeli napięcie przyłączeniowe jest za wysokie dla układu izolacji, układ izolacji zostanie uszkodzony. Następstwem może być całkowite uszkodzenie maszyny. Należy przestrzegać dopuszczalnych napięć szczytowych, jakie są wymagane w wyżej wymienionych dyrektywach Redukcja prądów łożyskowych Prądy łożyskowe można zredukować następującymi metodami: Należy zapewnić dużą powierzchnię styku. Jednolite przewody miedziane nie nadają się do uziemienia wysokoczęstotliwościowego z powodu efektu wypierania prądu z powodu naskórkowości. Przewody wyrównawcze: Zastosować przewody wyrównawcze: Pomiędzy silnikiem i maszyną roboczą Pomiędzy silnikiem i przekształtnikiem Pomiędzy skrzynką zaciskową i punktem uziemienia wysokiej częstotliwości na obudowie silnika. Dobór i podłączenie kabla: Używać ekranowanych przewodów połączeniowych o możliwie symetrycznej budowie. Pleciony ekran utworzony z możliwie wielu pojedynczych przewodów musi mieć dobrą przewodność elektryczną. Do tego celu dobrze nadają się ekrany plecione z miedzi lub aluminium. Podłączenie ekranu realizowane jest obustronnie przy silniku oraz przy przekształtniku. W celu uzyskania dobrego odprowadzenia prądów o wysokiej częstotliwości należy zapewnić dużą powierzchnię styku: jako styk 360 przy przekształtniku, przy silniku np. za pomocą dławnic EMC przy przepustach kablowych. Instrukcja obsługi 08/
50 Przygotowanie zastosowania 4.18 Praca z przetwornikiem Jeżeli ekran kabla ma odpowiednią powierzchnię styku, osiąga on niezbędne wyrównanie potencjałów między obudową silnika a przekształtnikiem. Konieczny jest wówczas oddzielny przewód wyrównawczy wysokiej częstotliwości. Koncentryczny ekran miedziany lub aluminiowy Zbrojenie stalowe Jeżeli z powodu szczególnych warunków ekran kabla nie ma zapewnionej powierzchni styku lub nie jest ona wystarczająca, wtedy wymagane wyrównanie potencjałów nie może być zapewnione. W tym przypadku należy zastosować oddzielny przewód wyrównawczy wysokiej częstotliwości: Pomiędzy obudową silnika i szyną uziemienia ochronnego przekształtnika. Pomiędzy obudową silnika i maszyną roboczą. Należy wyprowadzić oddzielny przewód wyrównawczy wysokiej częstotliwości z plecionych taśm płaskich wykonanych z miedzi lub przewodów nawojowych wysokiej częstotliwości. Należy zapewnić dużą powierzchnię styku. Budowa sieci Aby zredukować zagrożenie spowodowane prądami łożyskowymi należy zawsze rozpatrywać jako całość układ składający się z: silnika, przekształtnika i maszyny roboczej. Następujące działania wspomagają redukcję prądów łożyskowych wspomagają i pomagają unikać szkód z nimi związanych: Zbudowanie w całej instalacji nienagannie rozgałęzionego układu uziemienia z niską impedancją. Zastosowanie filtrów składowej zgodnej (rdzenie tłumiące) na wyjściu przekształtnika. Dobór i wymiarowanie wykonywane przez partnerów handlowych firmy Siemens. Ograniczenie przyrostów napięcia poprzez zastosowanie filtrów wyjściowych. Filtry wyjściowe tłumią składowe harmoniczne w napięciu wyjściowym. Uwaga Dokumentacja przekształtnika Instrukcja obsługi przekształtnika nie jest częścią składową niniejszej dokumentacji. Należy uwzględnić również informacje projektowe dotyczące przekształtnika. 50 Instrukcja obsługi 08/2017
51 Przygotowanie zastosowania 4.18 Praca z przetwornikiem Izolowane łożyska podczas pracy z przemiennikiem Gdy silnik będzie pracować z przekształtnikiem niskiego napięcia, to po stronie NDE montowane jest izolowane łożysko oraz enkoder prędkości obrotowej z izolowanym łożyskowaniem (opcja). Należy przestrzegać informacji podanych na tabliczkach silnika dotyczących izolacji łożysk i możliwych mostków. 1 Maszyna robocza 4 Łożysko izolowane 2 Silnik 5 Montaż izolowanego obrotomierza 3 Sprzęgło Rysunek 4-2 Schemat zasadniczy pojedynczego napędu UWAGA Uszkodzenia łożyska Nie wolno mostkować izolacji łożyska. W wyniku przepływu prądu mogą powstać uszkodzenia łożyska. Również w przypadku późniejszych prac montażowych, np. montażu automatycznego systemu smarowania lub nieizolowanego rejestratora drgań, należy zwrócić uwagę na to, aby nie zmostkować izolacji łożyska. W razie potrzeby proszę zwrócić się do Centrum Serwisowego. Instrukcja obsługi 08/
52 Przygotowanie zastosowania 4.18 Praca z przetwornikiem Napęd tandemowy Jeżeli dwa silniki połączone zostaną jeden za drugim jako tak zwany "Napęd tandemowy", należy pomiędzy silnikami wbudować izolowane sprzęgło. 1 Maszyna robocza 4 Łożysko izolowane 2 Silnik 5 Montaż izolowanego obrotomierza 3 Sprzęgło 6 Izolowane sprzęgło Rysunek 4-3 Zasadniczy schemat napędu tandemowego UWAGA Uszkodzenia łożyska Jeśli między silnikami napędu tandemowego nie zamontowano izolowanego sprzęgła, mogą wystąpić prądy łożyskowe. Skutkiem mogą być uszkodzenia sprzęgieł po stronie DE. W celu połączenia silników zastosować izolowane sprzęgło. Patrz również Serwis i doradztwo techniczne (Strona 181) Jeżeli dwa silniki zostaną połączone jeden za drugim w tak zwany "napęd tandemowy", wówczas między silnikami należy wbudować sprzęgło oznakowane zgodnie z Dyrektywą 2014/34/UE lub przepisami obowiązującymi w kraju ustawienia. 52 Instrukcja obsługi 08/2017
53 Przygotowanie zastosowania 4.18 Praca z przetwornikiem Praca przekształtnikowa w sieciach uziemionych UWAGA Uszkodzenia przez prądy w przewodzie ochronnym W przypadku eksploatacji maszyny z przemiennikiem z ograniczeniem prądu bez kontroli doziemienia, w przypadku doziemienia na wyjściu mogą wystąpić w przewodzie ochronnym prądy aż do 1,7-krotności prądu przewodu roboczego. Zarówno przewody ochronne normalnie zwymiarowanych, wielożyłowych kabli przyłączeniowych, jak również punkty przyłączenia przewodów ochronnych normalnych skrzynek zacisków nie nadają się do tego. Skutkiem mogą być szkody materialne. Ułożyć wystarczająco zwymiarowany przewód ochronny. Podłączyć przewód ochronny do zacisku uziemiającego umieszczonego na korpusie silnika. Instrukcja obsługi 08/
54 Przygotowanie zastosowania 4.18 Praca z przetwornikiem 54 Instrukcja obsługi 08/2017
55 Montaż 5 Podczas wykonywania wszelkich prac przy maszynie należy przestrzegać następujących reguł: Zawsze stosować się do ogólnych wskazówek dotyczących bezpieczeństwa. Przestrzegać krajowych i specyficznych branżowych przepisów obowiązujących w miejscu ustawienia maszyny. W przypadku użytkowania maszyny na obszarze Unii Europejskiej należy przestrzegać wymagań normy EN dotyczącej bezpiecznej eksploatacji urządzeń elektrycznych. Patrz również Wskazówki dotyczące bezpieczeństwa (Strona 15) Uwaga Utrata zgodności z dyrektywami europejskimi Maszyna przygotowana do wysyłki odpowiada wymogom dyrektyw europejskich. Samodzielne zmiany lub przebudowy maszyny powodują utratę zgodności z dyrektywami europejskimi i utratę gwarancji. OSTRZEŻENIE Niebezpieczeństwo wybuchu w wyniku zmian przy maszynie Znaczące zmiany przy maszynie są niedopuszczalne lub mogą być dokonane tylko przez producenta. Ponadto w atmosferze wybuchowej może dojść do wybuchu. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. W razie potrzeby proszę zwrócić się do Centrum Serwisowego. Patrz również Serwis i doradztwo techniczne (Strona 181) Instrukcja obsługi 08/
56 Montaż 5.1 Przygotowanie montażu 5.1 Przygotowanie montażu Warunki montażu Przed rozpoczęciem prac montażowych konieczne jest spełnienie wymienionych poniżej warunków: Personel dysponuje instrukcją obsługi i montażu. Silnik jest rozpakowany w stanie gotowym do montażu w miejscu montażu. Uwaga Pomiar rezystancji izolacji uzwojenia przed rozpoczęciem prac montażowych Pomiar rezystancji izolacji uzwojenia należy wykonać przed rozpoczęciem prac montażowych. Jeśli rezystancja izolacji jest niższa od wymaganej wartości, należy zastosować odpowiednie środki zaradcze. Środki zaradcze wiążą się z koniecznością ponownego demontażu i transportu silnika. UWAGA Wysokie temperatury Podczas pracy, elementy maszyny są gorące. Elementy dobudowane przez klienta, np. przewody z materiału nieodpornego na działanie wysokich temperatur, mogą ulec uszkodzeniu pod wpływem wysokich temperatur. Elementów wrażliwych na działanie temperatury nie wolno przykładać, ani mocować do elementów konstrukcyjnych maszyny. Używać wyłącznie żaroodpornych elementów. Przewody przyłączeniowe, przepusty kabli i przewodów muszą być odpowiednie dla obszaru zastosowania Rezystancja izolacji i współczynnik absorpcji Poprzez pomiar rezystancji izolacji i współczynnika absorpcji uzyskuje się informacje o stanie maszyny. Dlatego nalezy sprawdzać rezystancję izolacji i współczynnik absorpcji w następujących sytuacjach: Przed pierwszym uruchomieniem maszyny Po dłuższym okresie składowania lub przestoju W ramach prac konserwacyjnych W ten sposób uzyskuje się następujące informacje o stanie izolacji uzwojeń: Czy izolacja uzwojeń czołowych jest zabrudzona substancją przewodzącą? Czy izolacja uzwojeń wchłonęła wilgoć? 56 Instrukcja obsługi 08/2017
57 Montaż 5.1 Przygotowanie montażu Dzięki temu można zdecydować o uruchomieniu maszyny lub ewentualnie potrzebnych środkach zaradczych, jak czyszczenie i / lub suszenie uzwojeń: Czy można uruchomić maszynę? Czy konieczne jest czyszczenie lub suszenie? Szczegółowe informacje odnośnie kontroli i wartości granicznych można znaleźć tutaj: "Kontrola rezystancji izolacji i współczynnika absorpcji" (Strona 57) Kontrola rezystancji izolacji i współczynnika absorpcji OSTRZEŻENIE Niebezpieczne napięcie na zaciskach Podczas pomiaru rezystancji izolacji lub współczynnika absorpcji uzwojenia stojana i bezpośrednio po nim, na zaciskach występują czasami niebezpieczne napięcia. Skutkiem dotknięcia może być śmierć, poważne obrażenia ciała lub szkody materialne. Należy upewnić się, że przy podłączonych przewodach zasilających, nie może zostać podane napięcie zasilające. Po zakończeniu pomiaru należy za pomocą poniższych środków rozładować uzwojenie, aż do wykluczenia zagrożenia: Połączyć zaciski przyłączeniowe z potencjałem ziemi aż napięcie doładowania zmaleje do bezpiecznych wartości. Podłączyć kabel przyłączeniowy. Pomiar rezystancji izolacji 1. Przed rozpoczęciem pomiaru rezystancji izolacji zapoznać się z instrukcją obsługi używanego miernika do pomiaru izolacji. 2. Upewnić się, czy nie są podłączone kable sieciowe. 3. Zmierzyć temperaturę uzwojenia i rezystancję izolacji uzwojenia względem obudowy stojana. Temperatura uzwojenia przy pomiarze nie powinna przekraczać 40 C. Według wzoru przeliczyć zmierzone wartości rezystancji izolacji na temperaturę referencyjną 40 C. W ten sposób gwarantowana jest porównywalność z podanymi wartościami minimalnymi. 4. Wartość rezystancji izolacji odczytywać po 1 min od przyłożenia napięcia pomiarowego. Instrukcja obsługi 08/
58 Montaż 5.1 Przygotowanie montażu Graniczne wartości rezystancji izolacji uzwojenia stojana Poniższa tabela podaje napięcie pomiarowe oraz wartości graniczne rezystancji izolacji. Wartości te odpowiadają zaleceniom normy IEEE Tabela 5-1 Rezystancja izolacji uzwojenia stojana przy 40 C U N [V] U Mess [V] R C [MΩ] U U (maks. 1000) < U (maks. 2500) 5000 < U (maks. 5000) U > (maks ) U n = napięcie znamionowe - patrz tabliczka znamionowa U pom = napięcie pomiarowe DC R C = minimalna rezystancja izolacji przy temperaturze referencyjnej 40 C Przeliczenie na temperaturę referencyjną Przy pomiarach dla których temperatura uzwojeń jest inna niż 40 C wyniki pomiarów należy przeliczyć zgodnie z poniższymi równaniami z normy IEEE do wartości przy temperaturze referencyjnej 40 C. (1) (2) R C = K T R T K T = (0,5) (40-T)/10 R C Rezystancja uzwojenia odniesiona do temperatury referencyjnej 40 C K T Współczynnik temperatury zgodnie z równaniem (2) R T Zmierzona wartość rezystancji uzwojeń o temperaturze T w C 40 Temperatura referencyjna w C 10 Zmniejszenie / podwojenie wartości rezystancji uzwojeń na 10K T Temperatura uzwojeń w C Przyjmuje się przy tym, że rezystancja izolacji maleje o połowę lub podwaja się przy zmianie temperatury o 10 K. Każdy wzrost temperatury o 10 K powoduje zmniejszenie rezystancji izolacji o połowę. Każdy spadek temperatury o 10 K powoduje podwojenie rezystancji. Przy temperaturze uzwojenia ok. 25 C minimalne rezystancje izolacji wynoszą 20 MΩ (U 1000 V) wzgl. 300 MΩ (U > 1000 V). Wartości obowiązują dla całego uzwojenia w stosunku do ziemi. Przy pomiarze pojedynczych przewodów obowiązują podwójne wartości minimalne. Suche, nowe uzwojenia mają rezystancje izolacji w zakresie MΩ, ewentualnie również wyższe. Jeżeli wartość rezystancji izolacji jest zbliżona do wartości minimalnej, przyczyną może być wilgoć i/lub zanieczyszczenie. Wielkość uzwojenia, napięcie znamionowe i inne cechy mają wpływ na rezystancję izolacji i w razie potrzeby należy uwzględnić je przy ustalaniu środków zaradczych. Podczas eksploatacji rezystancja izolacji uzwojeń może się obniżyć wskutek wpływu otoczenia i warunków pracy. Krytyczną wartość rezystancji izolacji w zależności od napięcia znamionowego należy obliczyć przez pomnożenie napięcia znamionowego (kv) przez wartość krytycznej rezystancji właściwej. Przeliczyć wartość na aktualną temperaturę uzwojenia w momencie pomiaru, patrz tabela powyżej. 58 Instrukcja obsługi 08/2017
59 Montaż 5.1 Przygotowanie montażu Pomiar współczynnika absorpcji 1. Do określenia współczynnika absorpcji należy zmierzyć rezystancję izolacji po 1 min i po 10 min. 2. Obliczyć stosunek zmierzonych wartości: PI = R izol 10 min / R izol 1 min Wiele przyrządów pomiarowych wskazuje te wartości automatycznie po upływie czasów pomiaru. Przy rezystancji izolacji > 5000 MΩ pomiar PI nie jest już miarodajny i dlatego nie jest już brany do oceny. R (10 min) / R (1 min) 2 Ocena Izolacja w dobrym stanie < 2 Zależnie od diagnozy całkowitej izolacji UWAGA Uszkodzenie izolacji Jeśli zostanie osiągnięta lub przekroczona w dół krytyczna rezystancja izolacji, mogą wystąpić uszkodzenia izolacji i przebicia napięcia. Skontaktować się z Centrum Serwisowym (Strona 181). Jeżeli zmierzona wartość jest bliska wartości krytycznej, należy dalej kontrolować rezystancję izolacji w krótszych odstępach czasu. Wartości graniczne rezystancji izolacji ogrzewania postojowego Rezystancja izolacji ogrzewania postojowego względem obudowy maszyny przy pomiarze napięciem 500 V DC nie powinna być mniejsza od wartości 1 MΩ Przygotowanie powierzchni montażowych (IM B3) Należy przestrzegać, aby powierzchnie fundamentu były równe i wolne od zanieczyszczeń. Uwaga Podkładki regulacyjne Dla zdefiniowanej powierzchni ustawienia, w Centrum Serwisowym, można zamówić podkładki regulacyjne (opcja L31). Sprawdzić wymiary otworów w łapach. Patrz również Podnoszenie i transportowanie (Strona 39) Serwis i doradztwo techniczne (Strona 181) Instrukcja obsługi 08/
60 Montaż 5.2 Podnoszenie i pozycjonowanie maszyny w miejscu eksploatacji Przygotowanie powierzchni przyłączeniowych w przypadku mocowania kołnierzowego Przed instalacją należy wyczyścić kołnierz i zwrócić uwagę, aby powierzchnia kołnierza była równa i wolna od zanieczyszczeń. Sprawdzić geometrię kołnierza. Patrz również Podnoszenie i transportowanie (Strona 39) Przygotowanie powierzchni przyłączeniowych w przypadku mocowania ściennego Zwrócić uwagę, aby powierzchnia ściany była równa i wolna od zanieczyszczeń. Sprawdzić wymiary otworów w stopach. Podeprzeć maszynę od dołu np. za pomocą listwy ściennej i zakołkować ją. 5.2 Podnoszenie i pozycjonowanie maszyny w miejscu eksploatacji Warunki prawidłowego wyrównania i bezpiecznego mocowania W celu prawidłowego wyrównania i bezpiecznego przymocowania wymagana jest szczegółowa wiedza fachowa o stosowaniu następujących koniecznych środków: przygotowanie fundamentów dobór i montaż sprzęgła pomiar nierównomierności ruchu obrotowego i ruchu w płaszczyźnie Pozycjonowanie maszyny Jeżeli wymagane procedury i etapy pracy nie są znane, można skorzystać z usług właściwego centrum serwisowego (Strona 181). 60 Instrukcja obsługi 08/2017
61 Montaż 5.2 Podnoszenie i pozycjonowanie maszyny w miejscu eksploatacji Sprawdzenie zawiesi Zawiesia, jak np. uchwyty do zawieszania ciężarów, uchwyty do podnoszenia lub śruby pierścieniowe, jak również podnośniki należy sprawdzić przed podniesieniem silnika: Zawiesia umieszczone na silniku sprawdzić pod kątem ewentualnych uszkodzeń. Uszkodzone zawiesia należy wymienić. Przed użyciem należy sprawdzić, czy zawiesia są prawidłowo zamocowane. Do podnoszenia silnika należy używać wyłącznie dopuszczonych, sprawnych i wystarczająco zwymiarowanych podnośników. Przed użyciem należy sprawdzić urządzenia podnośnikowe. OSTRZEŻENIE Silnik może spaść W przypadku uszkodzenia lub nieprawidłowego mocowania zawiesi i podnośników, silnik może spaść podczas podnoszenia. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. Zawiesia i podnośniki należy sprawdzić przed rozpoczęciem użytkowania Usuwanie blokady wirnika Jeśli w maszynie występuje blokada wirnika, należy usunąć ją możliwie najpóźniej, np. dopiero po nałożeniu elementu napędowego bądź napędzanego Usunięcie blokady wirnika w przypadku maszyn o konstrukcji pionowej UWAGA Demontaż blokady wirnika w pozycji poziomej Podczas demontażu blokady łożyska w pozycji poziomej może dojść do uszkodzenia łożyska. Blokadę wirnika wolno demontować wyłącznie w pionowym położeniu maszyny. UWAGA Przechylenie bez blokady wirnika Brak blokady wirnika może doprowadzić do uszkodzenia łożyska w przypadku przechylenia maszyny. Wirnik należy przymocować przed ustawieniem maszyny w pozycji poziomej. Instrukcja obsługi 08/
62 Montaż 5.2 Podnoszenie i pozycjonowanie maszyny w miejscu eksploatacji Uwaga Przechowywanie blokady wirnika Należy koniecznie przechowywać blokadę wirnika. W przypadku ewentualnego demontażu i ponownego transportu musi być ona ponownie zamontowana Usunięcie ochrony przeciwkorozyjnej Poddane obróbce, nieosłonięte metalowe powierzchnie silnika, jak czop końcowy wału, wpusty pasowane, powierzchnie nóg i kołnierzy pokryte są środkiem ochrony przeciwkorozyjnej. 1. Tę powłokę ochrony przeciwkorozyjnej należy usunąć z powierzchni montażowych silnika przez wytarcie ich chłonną ściereczką lub papierem. UWAGA Uszkodzenia na powierzchni silnika Jeżeli do usunięcia ochrony przeciwkorozyjnej użyte zostaną przedmioty metalowe, jak skrobak, szpachelka lub paski blachy, następstwem mogą być uszkodzenia na powierzchni elementów maszyny. 2. Następnie należy ponownie lekko naoliwić powierzchnie nieosłonięte Montaż elementów napędzanych Dokładność wyważenia Wirnik jest wyważony dynamicznie. W przypadku czopu wału z wpustami, rodzaj wyważenia można odczytać z oznaczenia umieszczonego na czole czopu wału po stronie DE: Oznaczenie H oznacza wyważenie z połową wpustu Oznaczenie "F" oznacza wyważenie z całym wpustem Rysunek 5-1 Rodzaj wyważenia po stronie DE 62 Instrukcja obsługi 08/2017
63 Montaż 5.2 Podnoszenie i pozycjonowanie maszyny w miejscu eksploatacji Nakładanie elementów przeniesienia napędu Założenia: Sprzęgło lub element napędzany muszą być odpowiednio zwymiarowane dla danego trybu pracy. Przestrzegać zaleceń producenta sprzęgła. Zwrócić uwagę na prawidłowy rodzaj wyważenia elementu napędzanego zgodnie z rodzajem wyważenia wirnika. Stosować wyłącznie nawiercone i wyważone elementy napędzane. Przed nałożeniem elementu napędzanego sprawdzić średnicę nawiercenia oraz stan wyważenia. Dokładnie oczyścić czop końcowy wału. Nakładanie: Elementy napędzane przed założeniem należy rozgrzać, aby uległy rozszerzeniu. Różnicę temperatur do podgrzania dobrać odpowiednio do średnicy wirnika i rodzaju materiału. Przestrzegać zaleceń producenta sprzęgła. Elementy napędzane zakładać i zdejmować wyłącznie przy użyciu odpowiedniego przyrządu. Element napędzany założyć w jednym cyklu przez otwór czołowy w wale lub nasunąć ręcznie Unikać uderzeń młotkiem, aby nie uszkodzić łożyskowania. Czopy wału z wpustami Aby zachować dokładność wyważenia, należy postępować w następujący sposób: Jeżeli element napędzany przy wyważeniu "H" jest krótszy niż wpust, należy zdjąć materiał wpustu wystający poza kontur wału i element napędzany lub wyważyć masy. Jeśli element napędzany jest wepchnięty aż do odsadzenia wału, podczas wyważania sprzęgła należy uwzględnić tę część rowka sprzęgła, która nie jest wypełniona przez wpust. Następujące dane dotyczą wszystkich maszyn czterobiegunowych o częstotliwości 60 Hz: Wpust musi być odsadzony, jeżeli piasta sprzęgła jest krótsza niż wpust. Środek ciężkości połówki sprzęgła powinien zawsze znajdować się w obrębie długości czopu wału. Zastosowane sprzęgło powinno być przygotowane do wyważenia systemowego Liczba biegunów maszyny podana jest na tabliczce znamionowej, na 10. pozycji typu silnika. Maszyny czterobiegunowe opisane są tam znakiem "B". Instrukcja obsługi 08/
64 Montaż 5.2 Podnoszenie i pozycjonowanie maszyny w miejscu eksploatacji OSTRZEŻENIE Wpust może zostać wyrzucony Wpusty są zabezpieczone tylko przed wypadnięciem podczas transportu. Jeżeli maszyna z dwoma czopami wału nie posiada elementu napędzanego na jednym z nich, wpust może zostać odrzucony podczas pracy. Następstwem może być śmierć lub poważne obrażenia ciała. Nie eksploatować maszyny bez założonych elementów napędzanych. Wpust na czopie wału bez elementu napędzanego zabezpieczyć przed odrzuceniem, a w przypadku wyważenia "H" skrócić go mniej więcej do połowy długości Podnoszenie i transportowanie Aby zapewnić bezpieczne podnoszenie i transport silnika należy przestrzegać następujących wymagań: Personel musi posiadać odpowiednie kwalifikacje do obsługi urządzeń dźwigowych i prowadzenia wózków widłowych. Jeśli silnik jest zapakowany należy podnieść skrzynki i podpory transportowe według wielkości, ciężaru lub panujących warunków, za pomocą wózka widłowego. Należy użyć dostosowanego do ciężaru wózka widłowego albo dźwigu. Do podnoszenia silnika należy używać dopuszczonych, nieuszkodzonych i wystarczająco zwymiarowanych urządzeń prowadzących linę i rozpierających. Przed użyciem należy sprawdzić urządzenia do podnoszenia. Ciężar silnika podany jest na tabliczce znamionowej. Podczas podnoszenia silnika należy kierować się danymi widniejącymi na tabliczce informacyjnej. Zachować podany kąt odchylenia. Podczas podnoszenia nie przekraczać podanych na tabliczce informacyjnej wartości maksymalnego przyspieszenia i maksymalnej prędkości. Silnik należy podnosić bez szarpnięć. Przyspieszenie a 0,4 g ( 4 m/s 2 ) Prędkość v 20 m/min 64 Instrukcja obsługi 08/2017
65 Montaż 5.2 Podnoszenie i pozycjonowanie maszyny w miejscu eksploatacji OSTRZEŻENIE Transport w odmiennej konstrukcji Jeżeli silnik będzie transportowany lub podnoszony w pozycji niezgodnej z jego konstrukcją, to może się on przechylić, ześlizgnąć w urządzeniu do podnoszenia lub przewrócić. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. Do podnoszenia używać wyłącznie elementów do podnoszenia umieszczonych na obudowie stojana. Należy używać elementów do podnoszenia odpowiadających konstrukcji silnika. Używać tylko odpowiednich urządzeń prowadzących linę i rozpierających. OSTRZEŻENIE Środek ciężkości umieszczony niecentralnie Jeżeli środek ciężkości ładunku nie znajduje się na środku między punktami zawieszenia, podczas transportu lub podnoszenia, maszyna może się przechylić, przesunąć w urządzeniu podnoszącym i przewrócić. Następstwem może być śmierć, poważne obrażenia ciała lub szkody materialne. Podczas wykonywania wszelkich prac związanych z transportem należy stosować się do wskazówek dotyczących obsługi umieszczonych na maszynie. Zwrócić przy tym uwagę na różne obciążenie zawiesi linowych lub pasów do podnoszenia, jak również udźwig urządzenia podnoszącego. Transportować i podnosić silnik wyłącznie zgodnie z położeniem środka ciężkości. Jeżeli środek ciężkości nie znajduje się na środku między punktami zawieszenia, należy ustawić hak podnoszenia nad środkiem ciężkości. Uwaga Umieszczenie maszyny na podwyższonym i bezpiecznym miejscu W celu uzyskania bezpiecznego i łatwego dostępu do spodu maszyny, należy umieścić ją na podwyższonym i bezpiecznym miejscu. NIEBEZPIECZEŃSTWO Przebywanie pod zawieszonymi ładunkami Jeśli podnośniki lub zawiesia zawiodą, maszyna może spaść. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. Nie przebywać pod podniesioną maszyną i w jej pobliżu. Instrukcja obsługi 08/
66 Montaż 5.2 Podnoszenie i pozycjonowanie maszyny w miejscu eksploatacji Zestawienie maszyny Warunki Przed ustawieniem maszyny w miejscu instalacji konieczne jest spełnienie wymienionych poniżej warunków: Powierzchnie przyłączeniowe są czyste. Antykorozyjna powłoka ochronna została usunięta z powierzchni przyłączeniowych, takich jak np. łapy maszyny, kołnierz,... W maszynie nie ma wody kondensacyjnej. Ustawienie maszyny Maszynę ustawiać powoli i ostrożnie w miejscu instalacji, unikając wstrząsów. Patrz również Spuszczanie skroplin (Strona 66) Spuszczanie skroplin Skropliny mogą zbierać się w maszynie w następujących warunkach: Silne wahania temperatury otoczenia, np. bezpośrednie działanie promieni słonecznych i wysoka wilgotność powietrza Praca przerywana lub wahania obciążenia w trakcie eksploatacji UWAGA Uszkodzenia przez skropliny Gdy uzwojenie stojana jest wilgotne, wtedy maleje rezystancja izolacji uzwojenia stojana. Skutkiem mogą być przebicia napięcia, które mogą zniszczyć uzwojenie. Skropliny mogą być także przyczyną korodowania maszyny. Zapewnić odpływ skroplin. W zależności od ustawienia, otwory do odpływu wody mogą być umieszczone na dole. 66 Instrukcja obsługi 08/2017
67 Montaż 5.2 Podnoszenie i pozycjonowanie maszyny w miejscu eksploatacji Spuszczenie wody przy ustawieniu pionowym W osłonie łożyska po stronie DE w obszarze podstawy lub naprzeciwko smarowniczki znajduje się otwór spustowy wody i w razie potrzeby można go zamknąć przy pomocy śruby zamykającej. Rysunek 5-2 Spust kondensatu przy ustawieniu pionowym Spuszczenie wody przy ustawieniu poziomym Otwory spustowe wody znajdują się w obudowie stojana w dolnej części i w razie potrzeby można je zamknąć przy pomocy śruby zamykającej. Rysunek 5-3 Spust kondensatu przy ustawieniu poziomym Aby usunąć kondensat należy wykonać następujące działania: 1. Wyjąć śruby zamykające, aby kondensat mógł wypłynąć. 2. Następnie ponownie założyć śruby zamykające. Instrukcja obsługi 08/
68 Montaż 5.3 Montaż maszyny UWAGA Stopień ochrony ulega obniżeniu Stopień ochrony maszyny jest obniżany przez usunięcie śruby zamykającej nominalnie do IP Zgrubne wyrównanie maszyny Warunek Element napędzany, np. połowa sprzęgła, jest już założony. Zgrubne wyrównanie maszyny W celu pozycjonowania poziomego, przesunąć maszynę na bok fundamentu. Zwrócić uwagę na zachowanie pozycji osiowej. 5.3 Montaż maszyny Wskazówki bezpieczeństwa dotyczące montażu OSTRZEŻENIE Nieodpowiednie elementy mocujące Śruby z wybraną nieodpowiednią klasą wytrzymałości lub mocowane z błędnym momentem dokręcenia mogą pękać lub zluźniać się. Ruchy maszyny mogą uszkodzić łożyska. Wirnik może rozbić obudowę maszyny, może nastąpić wyrzucenie elementów maszyny. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. Dotrzymywać wymaganych klas wytrzymałości dla połączeń gwintowych. Połączenia gwintowe dokręcać z podanymi momentami dokręcającymi. OSTRZEŻENIE Błędne wyrównanie Jeśli maszyna nie jest prawidłowo wyrównana, może dojść do naprężeń w elementach mocujących. Mogą nastąpić: zluzowanie lub pęknięcie śrub, ruchy maszyny, wyrzucenie elementów maszyny. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. Starannie wyrównywać maszynę względem maszyny roboczej. 68 Instrukcja obsługi 08/2017
69 Montaż 5.3 Montaż maszyny UWAGA Nieprawidłowe obchodzenie się z maszyną Elementy dobudowane, jak np. czujnik temperatury lub czujnik prędkości obrotowej są umieszczone przy maszynie i przez nieprawidłowe obchodzenie mogą zostać zerwane lub zniszczone. Następstwem może być nieprawidłowe działanie maszyny, łącznie z jej całkowitym zniszczeniem. Podczas prowadzenia prac remontowych przy maszynie, skorzystać w razie potrzeby z odpowiedniej drabiny. Podczas montażu nie deptać po przewodach ani elementach dobudowanych. Nie stawać na elementach dobudowanych Założenia dla spokojnego, bezwstrząsowego biegu Warunki spokojnej, bezwstrząsowej pracy: Stabilne wykonanie fundamentu Dokładne wyrównanie maszyny Prawidłowe wyważenie części nakładanych na koniec wału Zachowanie prędkości drgań wg ISO Wyrównanie maszyny względem maszyny roboczej i zamocowanie (IM B3 / IM B35) 1. Należy uwzględnić ewentualne przepisy dotyczące wyrównywania maszyny roboczej i zalecenia producenta sprzęgła. 2. Wyrównać maszyny względem maszyny roboczej za pomocą członu napędzanego sprzęgła w taki sposób, aby linie środkowe wałów w stanie rozgrzanym przebiegały bez przemieszczenia równoległego i kątowego. Dzięki temu na ich łożyska nie oddziaływują podczas pracy żadne dodatkowe siły. W przypadku różnej rozszerzalności termicznej silnika i napędzanej maszyny zesprzęglenia proszę dokonać w stanie zimnym z odpowiednim przemieszczeniem ustawczym. Przemieszczenie ustawcze, które należy ustawić w stanie zimnym, musi określić i podać osoba odpowiedzialna za system. 3. W celu pozycjonowania pionowego (x 0), pod całe stopy maszyny podłożyć cienkie podkładki blaszane. Liczba podkładek blaszanych powinna być możliwie jak najmniejsza, tzn. należy użyć możliwie jak najmniejszy stos podkładek. Przez to unika się naprężeń maszyny. Do lekkiego uniesienia maszyny użyć gwintów do śrub odciskowych. Stan wyważenia wału (z pełnym wpustem lub z połową wpustu) oraz błędy osiowania nabierają znaczenia szczególnie przy wysokich prędkościach obrotowych lub stosowaniu sztywnych sprzęgieł. Instrukcja obsługi 08/
70 Montaż 5.3 Montaż maszyny 4. Podczas pozycjonowania zwracać uwagę na równomierny luz osiowy (y 0) na całym obwodzie sprzęgła. 5. Przymocować maszynę do fundamentu. Dobór elementów mocujących zależy od fundamentu i wchodzi w zakres odpowiedzialności osoby obsługującej instalację. 1 Podłożenie blach w celu wyrównania silnika 2 Wyrównanie laserowe Rysunek 5-4 Schemat zasadniczy: Wyrównanie maszyny względem maszyny roboczej Tabela 5-2 Dopuszczalne odchylenia przy wyrównywaniu maszyny z elastycznym sprzęgłem Max prędkość obrotowa n max Max przemieszczenie równoległe Max przemieszczenie kątowe y n max 1500 min -1 x maks = 0,08 mm y maks = 0,08 mm / 100 mm D 1500 obr/min < n max 3600 obr/min x maks = 0,05 mm y maks = 0,05 mm / 100 mm D Uwaga Rozszerzalność cieplna maszyny Przy ustawianiu maszyny należy wziąć pod uwagę rozszerzalność cieplną maszyny. Patrz również Momenty dokręcania połączeń śrubowych (Strona 183) 70 Instrukcja obsługi 08/2017
71 Montaż 5.3 Montaż maszyny Wyrównanie maszyny względem maszyny roboczej i zamocowanie (IM B5) Standardowy kołnierz posiada pierścień centrujący. Odpowiedzialność za wybór pasowania kołnierza współpracującego maszyny roboczej ponosi producent systemu lub osoba obsługująca instalację. Uwaga Jeśli maszyna nie posiada kołnierza centrującego, należy ją wyrównać odpowiednio do maszyny roboczej. Sposób postępowania Oś maszyny podczas podnoszenia musi być ustawiona poziomo, a kołnierz równolegle do kołnierza współpracującego, co pozwoli uniknąć zaciskania się i naprężeń. W przeciwnym razie może dojść do uszkodzenia pierścienia centrującego. 1. Natłuścić kołnierz centrujący pastą montażową, co ułatwi pracę. 2. W gwint kołnierza maszyny roboczej wkręcić trzy śruby odległościowe, rozmieszczając je co 120 na całym obwodzie. Śruby odległościowe wspomagają pozycjonowanie. 3. Ustawić maszynę jak najbliżej maszyny roboczej tak, aby się nie stykały, a ich osie znajdowały się w jednej linii. Maszynę ustawiać powoli, aby nie uszkodzić pierścienia centrującego. 4. W razie potrzeby obrócić maszynę tak, aby otwory kołnierza znajdowały się centralnie nad otworami gwintowanymi. 5. Dosunąć maszynę do kołnierza współpracującego tak, aby dokładnie przylegał. 6. Przymocować maszynę śrubami mocującymi kołnierza, wymieniając także śruby odległościowe. Patrz również Momenty dokręcania połączeń śrubowych (Strona 183) Na spodzie maszyny znajduje się gwintowany otwór M36, który umożliwia zamocowanie nogi podporowej. Stojak podtrzymujący powinien być tak zamontowany aby nie wystąpiły żadne dodatkowe naprężenia mechaniczne w obudowie. OSTRZEŻENIE Naprężenia mechaniczne Z powodu niewłaściwego montażu stojaka podtrzymującego, w obudowie silnika mogą wystąpić naprężenia mechaniczne które mogą prowadzić do uszkodzenia silnika. Może to spowodować, że silnik lub jego części mogą się rozlecieć podczas pracy. Następstwem może być śmierć, ciężkie obrażenia ciała i szkody materialne. Stojak podtrzymujący powinien być tak zamontowany aby nie wystąpiły żadne dodatkowe naprężenia mechaniczne w obudowie. Instrukcja obsługi 08/
72 Montaż 5.3 Montaż maszyny Wyrównanie maszyny względem maszyny roboczej i zamocowanie (IM V1, IM V10) Standardowy kołnierz posiada pierścień centrujący. Odpowiedzialność za wybór pasowania kołnierza współpracującego maszyny roboczej ponosi producent systemu lub osoba obsługująca instalację. Uwaga Jeśli maszyna nie posiada kołnierza centrującego, należy ją wyrównać odpowiednio do maszyny roboczej. Sposób postępowania Oś maszyny podczas podnoszenia musi być ustawiona pionowo, a kołnierz równolegle do kołnierza współpracującego, co pozwoli uniknąć zaciskania się i naprężeń. W przeciwnym razie może dojść do uszkodzenia pierścienia centrującego. 1. Natłuścić kołnierz centrujący pastą montażową, co ułatwi pracę. 2. Dwie śruby odległościowe wkręcić po przeciwnych stronach w gwint kołnierza maszyny roboczej. Śruby odległościowe wspomagają pozycjonowanie. 3. Powoli przenieść maszynę nad maszyną roboczą i osadzić ją w zamku tak, aby maszyny jeszcze się nie stykały. Zbyt szybkie osadzenie może spowodować uszkodzenie pierścienia centrującego. 4. W razie potrzeby obrócić maszynę tak, aby otwory kołnierza znajdowały się centralnie nad otworami gwintowanymi. 5. Dosunąć maszynę do kołnierza współpracującego tak, aby dokładnie przylegał i usunąć śruby odległościowe. 6. Przymocować maszynę śrubami mocującymi kołnierza. Patrz również Momenty dokręcania połączeń śrubowych (Strona 183) Dokładność osiowania Współosiowość wałów maszyny elektrycznej i maszyny robocze nie powinna przekraczać przeciętnie 0,05 mm Siły osiowe i promieniowe Dopuszczalne wartości dla sił osiowych i promieniowych można uzyskać w Centrum Serwisowym Siemens (Strona 181) lub znaleźć w przynależnym katalogu maszyny. 72 Instrukcja obsługi 08/2017
73 Montaż 5.3 Montaż maszyny UWAGA Uszkodzenia łożyska lub wału Umiejscowienie dużych mas napędzanych i jej punktów ciężkości poza końcami wału może prowadzić do powstania rezonansu. Następstwem mogą być uszkodzenia łożyska i uszkodzenia wału. Przestrzegać dopuszczalnych obciążeń dla sił na końcu wału zgodnie z danymi katalogowymi lub danymi projektu. Uwaga Więcej informacji na ten temat znajduje się w katalogu D81.8, w rozdziale 2. Instrukcja obsługi 08/
74 Montaż 5.3 Montaż maszyny 74 Instrukcja obsługi 08/2017
75 Podłączenie elektryczne 6 Podczas wykonywania wszelkich prac przy maszynie należy przestrzegać następujących reguł: Zawsze stosować się do ogólnych wskazówek dotyczących bezpieczeństwa. Przestrzegać krajowych i specyficznych branżowych przepisów obowiązujących w miejscu ustawienia maszyny. W przypadku użytkowania maszyny na obszarze Unii Europejskiej należy przestrzegać wymagań normy EN dotyczącej bezpiecznej eksploatacji urządzeń elektrycznych. Patrz również Wskazówki dotyczące bezpieczeństwa (Strona 15) Uwaga Centrum Serwisowe Jeśli potrzebują Państwo wsparcia przy podłączeniu elektrycznym maszyny, prosimy o kontakt z Centrum Serwisowym (Strona 181). 6.1 Wskazówki dotyczące bezpieczeństwa instalacji elektrycznej OSTRZEŻENIE Elementy połączeniowe mogą się poluzować Konsekwencją stosowania elementów mocujących z nieodpowiedniego materiału lub mocowania z błędnym momentem dokręcenia, mogą być zakłócenia przepływu prądu lub obluzowanie elementów przyłączeniowych. Elementy mocujące mogą się obracać, co wiąże się z ryzykiem przekroczenia minimalnych odstępów powietrznych. Może dojść do powstania iskry, w obszarach zagrożenia wybuchem, może dojść do wybuchu. Następstwem może być śmierć, poważne obrażenia ciała lub uszkodzenie maszyny, łącznie z poważną awarią, a pośrednio również straty materialne dotyczące instalacji, związane z awarią maszyny. Połączenia gwintowe dokręcać z podanymi momentami dokręcającymi. Stosować wyłącznie elementy mocujące wykonane z odpowiednich materiałów. Podczas inspekcji sprawdzać miejsca połączeń. Patrz również Momenty dokręcania połączeń śrubowych (Strona 183) Instrukcja obsługi 08/
76 Podłączenie elektryczne 6.2 Podstawowe zasady 6.2 Podstawowe zasady Generalnie dla przyłącza elektrycznego obowiązuje zasada: Przed rozpoczęciem prac wykonać pewne podłączenie przewodu ochronnego. Przy wprowadzeniu kabla do skrzynki zacisków można uszczelnić i unieruchomić kable przyłączeniowe. Przewody przyłączeniowe, a w szczególności przewód ochronny muszą być ułożone w skrzynce zacisków swobodnie i tak, aby uniknąć ocierania się izolacji przewodów. Podłączyć maszynę tak, aby utrzymywane było trwałe, bezpieczne połączenie elektryczne. Unikać wystających końcówek drutu. Doprowadzone z zewnątrz przewody pomocnicze należy ułożyć i zamocować oddzielnie od przewodu głównego. W tym celu występują w razie potrzeby elementy z opaskami kablowymi. W przypadku wysokiej wilgotności powietrza lub ustawienia maszyny na zewnątrz krople wody mogą spływać wzdłuż osłony kabla i w ten sposób przedostać się do wnętrza silnika przez dławnicę kablową i wprowadzenie kabla. W przypadku ułożenia kabla z pętlą odciekową wilgoć nie trafia do wprowadzenia kabla na skrzynce zacisków, lecz skapuje wcześniej. Rysunek 6-1 Pętla odciekowa 6.3 Skrzynka zacisków W zależności od wersji na maszynie mogą być zabudowane różne skrzynki zaciskowe. W zależności od skrzynki zacisków występować mogą różne wprowadzenia kabli i możliwości podłączenia kabli. Skrzynki zaciskowe zabudowane na maszynie można zidentyfikować za pomocą ilustracji w następnych rozdziałach. 76 Instrukcja obsługi 08/2017
77 Podłączenie elektryczne 6.3 Skrzynka zacisków Skrzynka zacisków 1XB1621 (Strona 77) Skrzynka zacisków 1XB1631 (Strona 78) Skrzynka zaciskowa 1XB7730 (Strona 79) Skrzynka zaciskowa 1XB7731 (Strona 79) Skrzynka zaciskowa 1XB7740 (Strona 80) Skrzynka zaciskowa 1XB7750 (Strona 81) Skrzynka zacisków 1XB1621 Rysunek 6-2 Skrzynka zaciskowa 1XB1621 Przewody przyłączeniowe wprowadzane są do skrzynki zaciskowej 1XB1621 za pomocą dławnic kablowych przez otwory gwintowane 2 x M80 x 2 i 2 x M25 x 1,5. Dławnice kablowe nie należą do standardowego zakresu dostawy. Wersja ze stopniowanym uszczelnieniem pierścieniowym jest opcjonalna. Więcej informacji można znaleźć tutaj: Wprowadzenie kabli do skrzynki zaciskowej 1XB... z dławnicą kablową (Strona 90) Podłączenie kabli bez końcówek kablowych (Strona 93) Podłączanie kabli z końcówkami kablowymi (Strona 92) Patrz również Wprowadzenie kabli do skrzynki zaciskowej 1XB... ze stopniowanym uszczelnieniem pierścieniowym (Strona 88) Instrukcja obsługi 08/
78 Podłączenie elektryczne 6.3 Skrzynka zacisków Skrzynka zacisków 1XB1631 Rysunek 6-3 Skrzynka zaciskowa 1XB1631 Przewody przyłączeniowe wprowadzane są do skrzynki zaciskowej 1XB1631 za pomocą dławnic kablowych przez otwory gwintowane 4 x M80 x 2 i 2 x M25 x 1,5. Dławnice kablowe nie należą do standardowego zakresu dostawy. Wersja z uszczelnieniem pierścieniem cebulastym jest opcjonalne. Więcej informacji można znaleźć tutaj: Wprowadzenie kabli do skrzynki zaciskowej 1XB... z dławnicą kablową (Strona 90) Podłączenie kabli bez końcówek kablowych (Strona 93) Podłączanie kabli z końcówkami kablowymi (Strona 92) Patrz również Wprowadzenie kabli do skrzynki zaciskowej 1XB... ze stopniowanym uszczelnieniem pierścieniowym (Strona 88) 78 Instrukcja obsługi 08/2017
79 Podłączenie elektryczne 6.3 Skrzynka zacisków Skrzynka zaciskowa 1XB7730 W skrzynce zaciskowej 1XB7730 można podłączyć tylko trzyżyłowy przewód elektryczny. Rysunek 6-4 Skrzynka zaciskowa 1XB7730 Przewody przyłączeniowe wprowadzane są do skrzynki zaciskowej 1XB7730 za pomocą dławnic kablowych z otworami gwintowanymi 1 x M72 x 2 i 3 x M25 x 1,5. Dławnice kablowe nie należą do standardowego zakresu dostawy. Więcej informacji można znaleźć tutaj: Wprowadzenie kabli do skrzynki zaciskowej 1XB... z dławnicą kablową (Strona 90) Podłączanie kabli z końcówkami kablowymi (Strona 92) Podłączenie kabli bez końcówek kablowych (Strona 93) Skrzynka zaciskowa 1XB7731 Rysunek 6-5 Skrzynka zaciskowa 1XB7731 Instrukcja obsługi 08/
80 Podłączenie elektryczne 6.3 Skrzynka zacisków Przewody przyłączeniowe wprowadzane są do skrzynki zaciskowej 1XB7731 za pomocą dławnic kablowych z otworami gwintowanymi 2 x M72 x 2 i 3 x M25 x 1,5. Dławnice kablowe nie należą do standardowego zakresu dostawy. Więcej informacji można znaleźć tutaj: Wprowadzenie kabli do skrzynki zaciskowej 1XB... z dławnicą kablową (Strona 90) Podłączanie kabli z końcówkami kablowymi (Strona 92) Podłączenie kabli bez końcówek kablowych (Strona 93) Skrzynka zaciskowa 1XB7740 Rysunek 6-6 Skrzynka zaciskowa 1XB7740 Przewody przyłączeniowe wprowadzane są do skrzynki zaciskowej 1XB7740 za pomocą dławnic kablowych z otworami gwintowanymi 4 x M80 x 2 i 3 x M25 x 1,5. Dławnice kablowe nie należą do standardowego zakresu dostawy. Więcej informacji można znaleźć tutaj: Wprowadzenie kabli do skrzynki zaciskowej 1XB... z dławnicą kablową (Strona 90) Podłączanie kabli z końcówkami kablowymi (Strona 92) Podłączenie kabli bez końcówek kablowych (Strona 93) 80 Instrukcja obsługi 08/2017
81 Podłączenie elektryczne 6.3 Skrzynka zacisków Skrzynka zaciskowa 1XB7750 Rysunek 6-7 Skrzynka zaciskowa 1XB7750 Przewody przyłączeniowe wprowadzane są do skrzynki zaciskowej 1XB7750 za pomocą dławnic kablowych z gwintem 8 x M72 x 2 i 3 x M25 x 1,5. Dławnice kablowe nie należą do standardowego zakresu dostawy. Więcej informacji można znaleźć tutaj: Wprowadzenie kabli do skrzynki zaciskowej 1XB... z dławnicą kablową (Strona 90) Podłączanie kabli z końcówkami kablowymi (Strona 92) Podłączenie kabli bez końcówek kablowych (Strona 93) Obrót skrzynki zaciskowej Zależnie od skrzynki zaciskowej i jej wykonania jest możliwe jej obracanie ±90 odpowiednio do kierunku przyłączenia. Przełożenie na drugą stronę silnika jest możliwe tylko przy wsparciu Centrum Serwisowego (Strona 181). Gdy wystąpi potrzeba obrócenia skrzynki zaciskowej innej niż niżej wymieniona, również należy zwrócić się do Centrum Serwisowego. Obracanie skrzynki zaciskowej jest zależne od liczby i przekroju wewnętrznych przewodów stojana, jak również typu skrzynki zaciskowej: 1XB7730 Skrzynkę zaciskową z zamontowanymi przewodami stojana obracać o ±90. 1XB7731 W przypadku sześciu lub mniej przewodów można obracać skrzynkę zaciskową z zamontowanymi przewodami stojana o ±90. Przy więcej niż sześciu przewodach wewnętrzne przewody stojana należy zdemontować przed obróceniem. Instrukcja obsługi 08/
82 Podłączenie elektryczne 6.3 Skrzynka zacisków 1XB7740 W przypadku dwunastu lub mniej przewodów można obracać skrzynkę zaciskową z zamontowanymi przewodami stojana o ±90. W przypadku więcej niż 12 przewodów albo przewodów o przekroju większym niż 50 mm², wewnętrzne przewody stojana należy zdemontować przed obróceniem. 1XB7750 Należy zdemontować wewnętrzne przewody stojana przed obróceniem. Obrót skrzynki zaciskowej z zamontowanymi przewodami stojana 1. Upewnić się, że silnik jest pozbawiony napięcia. 2. Odkręcić pokrywę złącza śrubowego poprzez odkręcenie dwóch śrub po przekątnej i zabezpiecz pokrywę za pomocą dwóch przykręconych po przekątnej prętów gwintowanych M10. Następnie odkręcić dwie kolejne śruby i podnieść pokrywę skrzynki zaciskowej. Pokrywa skrzynki zaciskowej jest bardzo ciężka. Uważać, w szczególności przy bocznym ułożeniu aby się nie osunęła. 3. Gdy silnik jest już podłączony: Zdemontować przewody zasilania elektrycznego. Odkręcić złącze śrubowe wprowadzenia kabla. Wyciągnąć przewody przez otwór. 4. Odkręcić taśmy uziemienia na dwóch stronach dolnej części skrzynki zaciskowej. 5. Odkręcić mocowania dolnej części ze wspornikiem albo opcjonalnie z kanałem kablowym. 6. Przykręcić dwie śruby pierścieniowe po przekątnej do gwintów M10 w rogach. Lekko unieść obudowę skrzynki zaciskowej za pomocą dźwigu. 7. Obrócić skrzynkę zaciskową o ±90 w żądanym kierunku. Postawić ostrożnie skrzynkę zaciskową. Nie uszkodzić przy tym uszczelki. 8. Przykręcić skrzynkę zaciskową do wspornika / kanału kablowego (4 x M16, moment dokręcania 170 Nm). 9. Zamocować taśmy uziemiające na dolnej części skrzynki zaciskowej i wspornika wzgl. kanale kablowym: Usunąć w tym celu zatyczki obydwu najbliższych po obróceniu gwintów M8 na wsporniku wzgl. kanale kablowym. Przeszlifować powierzchnie wokół otworów, tak by taśmy uziemiające miały metaliczny kontakt. Następnie zamocować obydwie taśmy na dolnej części skrzynki zaciskowej i na wsporniku lub kanale kablowym (4 x M8, moment dokręcania 11 Nm). Odsłonięte miejsca wokół miejsc styku zabezpieczyć środkiem antykorozyjnym. 10.Podłączyć (ponownie) przewody zasilania elektrycznego. Więcej informacji: Podłączenie przewodu uziemiającego (Strona 86) Wprowadzanie i układanie kabli... Podłączanie kabli Instrukcja obsługi 08/2017
83 Podłączenie elektryczne 6.3 Skrzynka zacisków 11.Wkręcić dwa ustawione po przekątnej pręty gwintowane i przesunąć pokrywę na pręty. Nie uszkodzić przy tym uszczelki. 12.Przymocować dwa wolne złącza śrubowe, a następnie włożyć ręcznie śruby. 13.Usunąć pręty gwintowane i przykręcić dwie kolejne śruby. 14.Mocno dokręcić wszystkie śruby (4 x M10, moment dokręcania 40 Nm). Obrót skrzynki zaciskowej ze zdemontowanymi przewodami stojana 1. Upewnić się, że silnik jest pozbawiony napięcia. 2. Odkręcić pokrywę złącza śrubowego poprzez odkręcenie dwóch śrub po przekątnej i zabezpiecz pokrywę za pomocą dwóch przykręconych po przekątnej prętów gwintowanych M10. Następnie odkręcić dwie kolejne śruby i podnieść pokrywę skrzynki zaciskowej. Pokrywa skrzynki zaciskowej jest bardzo ciężka. Uważać, w szczególności przy bocznym ułożeniu aby się nie osunęła. 3. Gdy silnik jest już podłączony: Zdemontować przewody zasilania elektrycznego. Odkręcić złącze śrubowe wprowadzenia kabla. Wyciągnąć przewody przez otwór. 4. Odkręcić złącza śrubowe wewnętrznych przewodów stojana, opcjonalnie również tych w punkcie gwiazdowym. 5. Odkręcić taśmy uziemienia na dwóch stronach dolnej części skrzynki zaciskowej. 6. Odkręcić mocowania dolnej części ze wspornikiem albo opcjonalnie z kanałem kablowym. 7. Przykręcić dwie śruby pierścieniowe po przekątnej do gwintów M10 w rogach. Lekko unieść obudowę skrzynki zaciskowej za pomocą dźwigu. 8. Obrócić skrzynkę zaciskową o ±90 w żądanym kierunku. Postawić ostrożnie skrzynkę zaciskową. Nie uszkodzić przy tym uszczelki. 9. Przykręcić skrzynkę zaciskową do wspornika / kanału kablowego (4 x M16, moment dokręcania 170 Nm). 10.Zamocować taśmy uziemiające na dolnej części skrzynki zaciskowej i wspornika / kanale kablowym: Usunąć w tym celu zatyczki obydwu najbliższych po obróceniu gwintów M8 na wsporniku wzgl. kanale kablowym. Przeszlifować powierzchnie wokół otworów, tak by taśmy uziemiające miały metaliczny kontakt. Następnie zamocować obydwie taśmy na dolnej części skrzynki zaciskowej i na wsporniku lub kanale kablowym (4 x M8, moment dokręcania 11 Nm). Odsłonięte miejsca wokół miejsc styku zabezpieczyć środkiem antykorozyjnym. 11.Podłączyć przewody zgodnie ze schematem połączeń na wewnętrznej stronie pokrywy (M12, moment dokręcania 20 Nm). Przestrzegać odstępów minimalnych. Więcej informacji: Minimalne szczeliny powietrzne (Strona 97) Instrukcja obsługi 08/
84 Podłączenie elektryczne 6.3 Skrzynka zacisków 12.Podłączyć (ponownie) przewody zasilania elektrycznego. Więcej informacji: Podłączenie przewodu uziemiającego (Strona 86) Wprowadzanie i układanie kabli... Podłączanie kabli Wkręcić dwa ustawione po przekątnej pręty gwintowane i przesunąć pokrywę na pręty. Nie uszkodzić przy tym uszczelki. 14.Przymocować dwa wolne złącza śrubowe, a następnie włożyć ręcznie śruby. 15.Usunąć pręty gwintowane i przykręcić dwie kolejne śruby. 16.Mocno dokręcić wszystkie śruby (4 x M10, moment dokręcania 40 Nm). Patrz również Podłączanie kabli z końcówkami kablowymi (Strona 92) Podłączenie kabli bez końcówek kablowych (Strona 93) Wprowadzenie kabli do skrzynki zaciskowej 1XB... z dławnicą kablową (Strona 90) Montaż i demontaż skrzynki zaciskowej Zabezpieczyć przed upadkiem pokrywę skrzynki zaciskowej podczas demontażu i montażu za pomocą ułożonych po przekątnej prętów gwintowanych M10. Demontaż skrzynki zaciskowej 1. Poluzować dwie śruby pokrywy skrzynki zaciskowej po przekątnej i zastąpić je prętami gwintowanymi. 2. Poluzować dwie następne śruby. 3. Ściągnąć ostrożnie pokrywę skrzynki zaciskowej poprzez pręty gwintowe. Montaż skrzynki zaciskowej 1. Przykręcić po przekątnej dwa pręty gwintowe do podstawy skrzynki zaciskowej. 2. Odsunąć pokrywę skrzynki zaciskowej poprzez pręty gwintowe prowadzące do podstawy skrzynki zaciskowej. 3. Wkręcić ręcznie śruby w wolne otwory. 4. Poluzować pręty gwintowe. 5. Mocno dokręcić wszystkie cztery śruby M10, moment dokręcania 40 Nm. 84 Instrukcja obsługi 08/2017
85 Podłączenie elektryczne 6.4 Przygotowanie 6.4 Przygotowanie Oznaczenie zacisków Przy oznaczaniu zacisków według IEC / EN dla maszyn prądu trójfazowego obowiązują następujące definicje: Tabela 6-1 Oznaczenia zacisków na przykładzie 1U1-1 1 U 1-1 Oznaczenie x Kod określający przypisanie biegunów w silniku o przełączanych biegunach, o ile dotyczy. Mniejsza liczba odpowiada mniejszym obrotom. Przypadek specjalny dla uzwojenia dzielonego. x Oznaczenie fazy U, V, W x Liczba znamionowa dla początku (1) lub końca (2) uzwojenia lub przy więcej niż jednym przyłączu na uzwojenie x Dodatkowe parametry w przypadku, gdy przy większej ilości zacisków z takim samym oznaczeniem obligatoryjne jest równoległe podłączenie przewodów zasilających Dobór kabli Przy doborze przewodów przyłączeniowych należy kierować się następującymi kryteriami: Znamionowe natężenie prądu Napięcie znamionowe Ewentualnie współczynnik obciążenia Warunki związane z instalacją, jak np. temperatura otoczenia, sposób ułożenia, przekrój kabli uwarunkowany wymaganą długością kabli itd. Wymagania według IEC / EN Wymiarowanie dla układania w wiązkach, np. zgodnie z normą DIN VDE 0298 część 4 lub normą IEC Wymagania według IEC / EN Wskazówki projektowe Instrukcja obsługi 08/
86 Podłączenie elektryczne 6.4 Przygotowanie Podłączenie przewodu uziemiającego Przekrój przewodu uziemiającego maszyny musi być zgodny z przepisami wykonawczymi, np. według normy EN Tabela 6-2 Określenie przekroju przewodu uziemiającego Przekrój przewodów roboczych S [mm²] Przekrój przewodu uziemiającego [mm²] S > 35 S/2 Na obudowie stojana, w oznaczonym miejscu podłączenia przewodu uziemiającego znajduje się śruba z łbem sześciokątnym z odkładką sprężystą i płaską. Przewód uziemiający można podłączyć w następujący sposób: za pomocą przewodów wielodrutowych z końcówkami kablowymi za pomocą taśm płaskich z odpowiednio wykonanym zakończeniem przewodu Alternatywnie można podłączyć przewód uziemiający do oznaczonego miejsca przyłączeniowego bez końcówki kablowej za pośrednictwem płyty zaciskowej. Podłączenie przewodu uziemiającego Zapewnić aby powierzchnie przyłączeniowe posiadały dobry styk i były zabezpieczone przed korozją odpowiednim środkiem, np. wazeliną bezkwasową. Pod łbem śruby umieścić podkładkę sprężystą i płaską. Skontrolować czy nie jest przekraczona maksymalna dopuszczalna grubość zacisku wynosząca 10 mm dla końcówki kablowej lub taśmy płaskiej. Zamocować śrubę zaciskową zgodnie z poniższą tabelą. Głębokość wkręcenia i moment dokręcania różnią się w przypadku stosowania końcówek kablowych lub zacisków uziemiających. Przy stosowaniu końcówek kablowych Przy stosowaniu zacisków uziemiających Śruba Głębokość wkręcenia Moment dokręcania M6 > 6 mm 8 Nm M8 > 8 mm 20 Nm M12 x 25 > 16 mm 38 Nm M16 x 35 > 20 mm 92 Nm M6 > 9 mm 8 Nm M8 > 12 mm 20 Nm M10 > 15 mm 40 Nm M12 > 18 mm 70 Nm M16 > 20 mm 170 Nm W skrzynce zaciskowej należy używać tylko oznakowanych zacisków dla przewodu uziemiającego. Patrz również Praca z przemiennikiem (Strona 104) 86 Instrukcja obsługi 08/2017
87 Podłączenie elektryczne 6.4 Przygotowanie Przyłączenie ekranu metalowego w skrzynce zaciskowej Jeżeli przewody posiadają zbrojenie metalowe, które są wprowadzane do skrzynki zaciskowej albo skrzynki zacisków pomocniczych z nie samobezpiecznymi obwodami prądowymi, wówczas ekran metalowy należy uziemić w skrzynce zacisków. Dopuszczalne są inne miejsca uziemienia. W skrzynkach zacisków z wewnętrzną częścią uziemienia podłączyć metalowy ekran do wewnętrznej części uziemiającej. W skrzynkach zacisków bez wewnętrznej części uziemiającej należy podłączyć metalowy ekran do jednego z żółto-zielonych zacisków uziemiających Podłączenie bez skrzynki zacisków Jeśli maszyna została zamówiona z wyprowadzonymi przewodami, tzn. bez skrzynki zacisków, wówczas należy fachowo podłączyć przewody w zewnętrznej skrzynce zacisków. OSTRZEŻENIE Nieprawidłowa konfiguracja techniczna Nieprzestrzeganie parametrów technicznych przy podłączaniu, np. stopnia ochrony, minimalnych odległości w powietrzu lub odcinków prądu pełzającego, może prowadzić do zakłóceń. Zakłócenia te mogą być pośrednią lub bezpośrednią przyczyną śmierci, poważnych obrażeń ciała lub szkód materialnych. Upewnić się, że zewnętrzna skrzynka zacisków wykonana jest zgodna z danymi na tabliczce znamionowej i nadaje się do danego zastosowania. Jeżeli zostanie zamówiona maszyna z wyprowadzonymi przewodami, należy przestrzegać w tym wypadku określonych warunków dla strefy 2. Zakłada się, że zamawiający, budujący i obsługujący instalację znają te warunki i są one zachowane Kierunek obrotów Jeśli maszyna posiada jeden czop wału lub dwa czopy wału z różnymi średnicami, kierunek obrotów, patrząc w kierunku czoła pojedynczego lub grubszego czopu, definiowany jest następująco: Gdy kable sieciowe są podłączone w kolejności faz L1, L2, L3 do U, V, W, uzyskuje się kierunek zgodny z ruchem wskazówek zegara. Jeśli zostaną zmienione dwa przyłącza, np. L1, L2, L3 do W, V, U, daje to obroty przeciwne do ruchu wskazówek zegara. Maszyny, które mogą obracać się tylko w jednym określonym kierunku, posiadają na tabliczce znamionowej oznakowanie za pomocą strzałki i oznaczenia zacisków w wymaganej sekwencji faz. Instrukcja obsługi 08/
88 Podłączenie elektryczne 6.5 Wprowadzanie i układanie kabli UWAGA Nieprawidłowy kierunek obrotów Jeżeli maszyna eksploatowana będzie inaczej niż zamówiono bądź w błędnym kierunku obrotów, wówczas nie będzie wystarczająco chłodzona. Następstwem może być uszkodzenie maszyny. Należy zwrócić uwagę na informacji dotyczące kierunku obrotów podane na tabliczce znamionowej. 6.5 Wprowadzanie i układanie kabli Tabela 6-3 Technika przyłączeniowa (podłączenie z końcówką kablową / bez końcówki kablowej) Skrzynka zaciskowa GT640 1XB1621 1XB1631 1XB7730 1XB7731 1XB7740 1XB7750 Przyłącze Z końcówką kablową (Strona 92) Bez końcówki kablowej (Strona 93) Wprowadzenie kabli do skrzynki zaciskowej 1XB... ze stopniowanym uszczelnieniem pierścieniowym Skrzynki zaciskowe 1XB1621, 1XB1631 mogą opcjonalnie być wyposażone w stopniowane uszczelnienie pierścieniowe. Przewód przyłączeniowy uszczelniany jest w miejscu wprowadzenia za pomocą wycinanego wkładu uszczelniającego i unieruchamiany przez uchwyt odciążający. 88 Instrukcja obsługi 08/2017
89 Podłączenie elektryczne 6.5 Wprowadzanie i układanie kabli Wprowadzenie i podłączenie kabli w skrzynce zaciskowej Skrzynka zaciskowa jest otwarta, kabel przycięty na odpowiednią długość i odizolowany. Należy zwrócić uwagę na to, aby podłączenie kabla nie było narażone na działanie sił zewnętrznych. Rysunek 6-8 Uchwyt odciążający i wkład uszczelniający W celu podłączenia kabli należy postępować w następujący sposób: 1. Odkręcić górną część uchwytu odciążającego 3 i poluzować śruby mocujące dolną część uchwytu odciążającego 2. Element odciążający można umieścić w skrzynce zaciskowej lub na zewnątrz. W razie potrzeby wykonać uchwyt odciążający. 2. Wkład uszczelniający 1 należy wyciąć tak, aby jego otwór był o 1 do 3 mm mniejszy od średnicy przewodu. 3. Nałożyć wkład uszczelniający na końcówkę kabla. 4. Końcówkę kabla przygotować odpowiednio do rodzaju używanego kabla oraz zastosowania, np. z końcówką kablową. 5. Końcówki przewodu podłączyć zgodnie ze schematem na zaciskach. Schemat połączeń znajduje się w pokrywie skrzynki zaciskowej. Więcej informacji na ten temat podano w rozdziale "Podłączanie kabli..." 6. W razie potrzeby dopasować średnicę przewodu, tworząc zwijkę z odpowiedniej taśmy uszczelniającej w okolicy wkładu uszczelniającego. Nasunąć wkład uszczelniający na przygotowaną zwijkę. 7. Przewód z nasadzonym wkładem uszczelniającym umieścić w otworze przepustowym. Skręcić obejmę uchwytu odciążającego, jeżeli przewód jest ułożony koncentrycznie w otworze przepustowym. 8. Zamocować obejmę uchwytu odciążającego. Instrukcja obsługi 08/
90 Podłączenie elektryczne 6.5 Wprowadzanie i układanie kabli 9. Śruby zaciskowe dla obejmy uchwytu odciążającego dokręcić tak, aby występował wymagany zacisk i nie doszło do uszkodzenia izolacji przewodu. Zalecany moment obrotowy wynosi 5 Nm. 10.Śruby zaciskowe dokręcić po 24 godzinach. OSTRZEŻENIE Uszkodzenie izolacji Jeśli śruby zaciskowe obejmy elementu odciążającego są zbyt mocno dokręcone, izolacja może ulec uszkodzeniu. Uszkodzenie izolacji może doprowadzić do przebicia napięciowego. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. Śruby zaciskowe obejmy uchwytu odciążającego należy dokręcać z odpowiednim momentem obrotowym Wprowadzenie kabli do skrzynki zaciskowej 1XB... z dławnicą kablową Przewody przyłączeniowe wprowadzane są do skrzynki zaciskowej przez wymienną płytę do wprowadzania kabli lub króćce przepustowe. Płyta do wprowadzania kabli jest standardowo nawiercona. Dławnice kablowe nie należą do standardowego zakresu dostawy. Płytę do wprowadzania kabli można obrócić o 180. Tabela 6-4 Wersje płyty do wprowadzania kabli Skrzynka zaciskowa Standardowa płyta do wprowadzania kabli nawiercona 1XB x M80 x x M25 x 1,5 1XB x M80 x x M25 x 1,5 1XB x M72 x x M25 x 1,5 1XB x M72 x x M25 x 1,5 1XB x M80 x x M25 x 1,5 1XB x M72 x x M25 x 1,5 Wykonanie przeciwwybuchowe / opcja L01 Nienawiercona (Strona 90) Wprowadzanie kabli do skrzynki zaciskowej W celu wprowadzenia kabli, wykonać następujące czynności: 1. Odkręcić płytę przepustową dla kabli. 2. Nawiercić wymaganą ilość otworów lub gwintów o wymaganej wielkości w płycie do wprowadzania kabli. Zwrócić uwagę na to, aby płyta do wprowadzania kabli po nawierceniu dała się zamontować i była wystarczająco sztywna. 3. Zamontować potrzebne dławnice kablowe. 4. Wprowadzić kable przez dławnice kablowe. 90 Instrukcja obsługi 08/2017
91 Podłączenie elektryczne 6.5 Wprowadzanie i układanie kabli 5. Zamontować płytę do wprowadzania kabli z zamontowanymi kablami do skrzynki zaciskowej. 6. Końcówki kabli podłączyć do zacisków zgodnie ze schematem połączeń. Schemat połączeń znajduje się w pokrywie skrzynki zaciskowej. Więcej informacji na ten temat podano w rozdziale "Podłączanie kabli..." Umieszczenie otworów w płycie do wprowadzania kabli W przypadku umieszczenia otworów w płycie do wprowadzania kabli w silnikach zabezpieczonych przed eksplozją, należy umieścić w dokumentacji silnika dane wprowadzonych otworów: Liczba i wielkość otworów Kształt gwintu, np. metryczny lub NPT Dane do instalacji przewodów rurowych albo wyposażenia dodatkowego znajdują się w normie IEC / EN Atestowane przepusty przewodów, gwintowane adaptery i zatyczki zamykające Używać wyłącznie zatyczek zamykających, przepustów przewodów lub gwintowanych adapterów, które posiadają certyfikat dopuszczający ich stosowanie w danym obszarze zagrożenia wybuchem (strefie) i są odpowiednio oznakowane Ułożenie kabli Kable należy układać zgodnie z normą IEC / EN Do przewodów ułożonych na stałe używać wyłącznie dławnic kablowych EMC i atestowanych dławnic kablowych z elementem obciążającym. Dławnice kablowe należy przykręcić do otworów gwintowanych odkręcanej płyty przepustowej. Dławnice kablowe nie wchodzą w zakres dostawy. Należy przy tym przestrzegać warunków montażu i eksploatacji określonych w certyfikacie badania dławnic i sprawdzić czy są one zachowane. Do przewodów ułożonych nie na stałe należy zastosować w celu zabezpieczenia ich przed skręceniem się ochronne przepusty przewodów z elementem obciążającym. Należy stosować przewody ekranowane, których osłona ponad dławicami kablowymi EMC zostanie połączona możliwie dużą powierzchnią ze skrzynką zaciskową maszyny w sposób zapewniający dobre przewodzenie. Odsłonięte przewody przyłączeniowe należy rozmieścić w skrzynce zaciskowej w taki sposób, żeby przewód ochronny był ułożony z naddatkiem długości, a izolacja przewodów nie mogła zostać uszkodzona Instrukcja obsługi 08/
92 Podłączenie elektryczne 6.5 Wprowadzanie i układanie kabli Jeżeli wbudowane są szyny przyłączeniowe z aluminium należy dołączyć między końcówką kablową a szyną podkładkę ze stali. Dzięki temu unikniemy korozji kontaktowej (stykowej). Nieużywane gwinty lub otwory należy zamknąć w odpowiedni sposób i zapewnić zachowanie stopnia ochrony IP. Stopień ochrony IP znajduje się na tabliczce znamionowej. Nieużywane dławnice kablowe należy zamienić na certyfikowane dławnice zamykające Podłączanie kabli z końcówkami kablowymi 1. Końcówki kablowe dobrać odpowiednio do wymaganego przekroju poprzecznego przewodu i wielkości śrub mocujących bądź sworzni. Informacje dotyczące maksymalnego przekroju przewodu dla danej standardowej wersji skrzynki zacisków podane są w katalogu. Ukośne ułożenie przewodów doprowadzających dopuszczalne jest tylko wtedy, gdy zachowane są wymagane izolacyjne szczeliny powietrzne. 2. Izolację z końców przewodów należy zdjąć w taki sposób, aby pozostała izolacja sięgała aż do końcówki kablowej 1. Do każdego zacisku podłączać tylko jeden koniec przewodu. 3. Końcówkę należy odpowiednio zamocować na końcu przewodu, np. przez zaciśnięcie. Rysunek 6-9 Podłączenie z końcówką kablową i śrubą mocującą (schemat zasadniczy) 4. W razie potrzeby zaizolować końcówki kablowe dla zachowania minimalnych odstępów w powietrzu jak też powierzchniowych odstępów izolacyjnych. 5. Nałożyć końcówkę kablową na wspornik zacisku. Uwzględnić przy tym rozmieszczenie istniejących ewentualnie kabłąków łączeniowych. W przypadku skrzynki zaciskowej 1XB7740 i 1XB7750 ustawić końcówkę kablową na szynę prądową. 6. Element mocujący 2 dokręcić odpowiednim momentem obrotowym dokręcenia: Element mocujący Śruba mocująca M12 Śruby mocujące M16 Nakrętki mocujące M12 Moment dokręcania 20 Nm 40 Nm 20 Nm Uwaga Więcej informacji na ten temat znajduje się w katalogu D81.8, w rozdziale Instrukcja obsługi 08/2017
93 Podłączenie elektryczne 6.5 Wprowadzanie i układanie kabli OSTRZEŻENIE Niebezpieczeństwo wybuchu w przypadku zastosowania końcówek kablowych bez prowadnicy bocznej W przypadku przekrojów poprzecznych przewodu poniżej 70 mm 2 końcówka kablowa bez prowadnicy bocznej może się przekręcić. Może to spowodować niezachowanie minimalnych wielkości szczelin powietrznych i doprowadzić do wybuchu. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. W przypadku przekrojów poprzecznych przewodu poniżej 70 mm 2 należy stosować wyłącznie końcówki kablowe z prowadnicą boczną. Należy przestrzegać minimalnych wielkości szczelin powietrznych (Strona 97) Podłączenie kabli bez końcówek kablowych Przy odpowiednim zamówieniu mogą zostać wbudowane zaciski obejmowe, które nadają się do przyłączania przewodów drobno- albo wielodrutowych bez stosowania końcówek tulejkowych żył. W przypadku stosowania tulei żyłowych, przed podłączeniem należy je zamocować na końcu przewodu przez fachowe zaprasowanie, umożliwiające przewodzenie prądu. UWAGA Przegrzanie końcówek przewodów Jeśli koniec przewodu nie jest prawidłowo opasany tuleją końcową żyły i zamocowany przy jej użyciu, może dojść do przegrzania. Każdą tuleję końcową żyły można stosować tylko dla jednego końca przewodu. Fachowo zamocować tuleję końcową żyły. Do każdego zacisku podłączać tylko jeden koniec przewodu. Sposób postępowania Przy podłączaniu należy zwracać uwagę na dotrzymianie minimalnych odstępów w powietrzu jak też izolacyjnych odstępów powierzchniowych. 1. Otworzyć skrzynkę zaciskową i przyciąć kabel na odpowiednią długość. Opaski zaciskowe skrzynek zaciskowych 1XB7730 / 1XB7731 mogą chwytać tylko przewody do 185 mm². 2. Końcówkę kablową przygotować odpowiednio do rodzaju używanego kabla oraz zastosowania. Należy zwrócić uwagę na to, aby podłączenie kabla nie było narażone na działanie sił zewnętrznych. 3. Izolację z końców przewodów należy zdjąć w taki sposób, żeby pozostała izolacja sięgała prawie aż do zacisku obejmowego. Instrukcja obsługi 08/
94 Podłączenie elektryczne 6.5 Wprowadzanie i układanie kabli 4. W zależności od wielkości przewodu zwrócić uwagę na prawidłowe rozmieszczenie obejm zaciskowych 3, 4. Włożyć przewód do obejm zaciskowych. Dokręcić nakrętki zaciskowe 5 momentem dokręcania według następującej tabeli: Skrzynka zaciskowa GT640 / 1XB1621 / 1XB1631 / 1XB1634 1XB7730 / 1XB7731 1XB7740 / 1XB7750 Moment dokręcania 8 Nm 4 Nm 8 Nm Rysunek 6-10 Podłączanie z obejmami zaciskowymi (schemat ideowy) 5. Jeżeli śruba zaciskowa 2 została poluzowana, należy ponownie dokręcić ją następującym momentem: Skrzynka zaciskowa 1XB1621 / 1XB1631 / 1XB1634 Moment dokręcania 40 Nm GT640 / 1XB7730 / 1XB7731 / 20 Nm 1XB7740 / 1XB7750 W skrzynce zaciskowej GT640, 1XB7730 i 1XB7731 mocowanie korpusu zacisku 1 realizowane jest za pomocą nakrętki zaciskowej M12 na kołkach gwintowanych wsporników zacisków z momentem obrotowym 20 Nm. Przy odpowiednim zamówieniu mogą być zamontowane zaciski obejmowe, które nadają się do podłączania cienko- i wielo-drutowych przewodów bez stosowania tulejek końcowych żyły. 94 Instrukcja obsługi 08/2017
95 Podłączenie elektryczne 6.5 Wprowadzanie i układanie kabli W przypadku stosowania tulei żyłowych, przed podłączeniem należy je zamocować na końcu przewodu przez fachowe zaprasowanie, umożliwiające przewodzenie prądu. OSTRZEŻENIE Niebezpieczeństwo wybuchu przez przegrzanie końców przewodu Jeśli koniec przewodu nie jest prawidłowo opasany tuleją żyłową i zamocowany przy jej użyciu, może dojść do przegrzania. Konsekwencją może być przekroczenie klasy temperaturowej maszyny. Może dojść do zapłonu mieszanki palnej. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. Każdą tuleję żyłową można stosować tylko dla jednego końca przewodu. Konieczne jest fachowe mocowanie tulei żyłowej. Do każdego zacisku podłączać tylko jeden koniec przewodu Zastosowanie przewodów aluminiowych W przypadku używania przewodów aluminiowych, należy przestrzegać następujących reguł: Używać tylko końcówek kablowych, które są odpowiednie do podłączania przewodów aluminiowych. Bezpośrednio przed włożeniem przewodu aluminiowego należy usunąć warstwę tlenku ze styków przewodu i/lub elementu współpracującego. Do tego celu użyć szczotki lub pilnika. Następnie natychmiast natłuścić miejsca styku obojętną wazeliną. Zapobiega to ponownemu utlenianiu. UWAGA Przepływ aluminium w wyniku działania ciśnienia styku Aluminium przepływa po montażu w wyniku działania ciśnienia styku. W wyniku tego połączenie za pomocą nakrętek zaciskowych może ulec poluzowaniu. Oporność stykowa wzrasta i występują utrudnienia przepływu prądu. Następstwem może być pożar i szkody materialne w maszynie, aż do awarii oraz szkód materialnych w instalacji związanych z awarią maszyny. Nakrętki zaciskowe należy dokręcić po około 24 godzinach i raz jeszcze po upływie ok. czterech tygodni. Należy zwrócić uwagę, aby podłączone zaciski nie przewodziły napięcia. W skrzynkach zacisków typu 1XB7.. z aluminiowymi szynami przyłączeniowymi można podłączać również przewody miedziane z miedzianymi końcówkami kablowymi. Instrukcja obsługi 08/
96 Podłączenie elektryczne 6.5 Wprowadzanie i układanie kabli Stosowanie kabli jednożyłowych OSTRZEŻENIE Wysokie temperatury wywołane przez indukowane prądy wirowe W przypadku wysokich prądów i przy zastosowaniu kilku przewodów jednożyłowych zamiast wielożyłowych w strefie wprowadzeń kabli mogą wystąpić wysokie temperatury wywołane przez prądy wirowe. Może dojść do zwarcia i do wybuchu. Następstwem może być śmierć, poważne obrażenia ciała i szkody materialne. Po uruchomieniu należy upewnić się, że w czasie pracy nie są przekraczane dopuszczalne granice temperatur podłączonych kabli sieciowych. Poprzez zmianę układu wejść lub zmianę płyt przepustowych dla kabli można, po konsultacji z producentem, zmniejszyć ten efekt temperaturowy. Stosowa płytę do wprowadzania kabli z metalu nieżelaznego Wewnętrzne wyrównanie potencjałów Śruby mocujące skrzynki zacisków służą jako połączenie przewodu ochronnego pomiędzy zaciskiem uziemiającym w obudowie skrzynki zacisków i korpusem maszyny. Pomiędzy pokrywą skrzynki zacisków i obudową skrzynki zacisków śruby mocujące pokrywę służą jako wyrównanie potencjałów. Specjalny zewnętrzny przewód ochronny jest wbudowywany dodatkowo tylko wtedy, gdy montowane są na przykład uszczelki bez dodatkowego oparcia. Podczas prac montażowych należy zwrócić uwagę na to, aby wszystkie środki wyrównania potencjałów były skuteczne Bezstopniowa powierzchnia przylegania uszczelnienia w pokrywie skrzynki zaciskowej Powierzchnię uszczelnienia pokrywy skrzynki zaciskowej tworzy obudowa skrzynki zaciskowej i element przepustowy dla kabli. W celu zapewnienia odpowiedniego uszczelnienia, a tym samym stopnia ochrony maszyny, należy zwrócić uwagę na prawidłowe ustawienie. Króciec przepustowy kabli lub płytę przepustową kabli należy ustawić względem obudowy skrzynki zaciskowej w taki sposób, aby powierzchnia uszczelnienia między skrzynką zaciskową a pokrywą skrzynki zaciskowej tworzyła jedną płaszczyznę. W obszarze uszczelnienia nie powinny występować żadne stopnie. 96 Instrukcja obsługi 08/2017
97 Podłączenie elektryczne 6.5 Wprowadzanie i układanie kabli Minimalne szczeliny powietrzne Po zakończeniu fachowego montażu należy skontrolować, czy zachowane są minimalne odstępy w powietrzu pomiędzy elementami nieizolowanymi. Zwrócić przy tym uwagę na wystające końcówki drutu. Tabela 6-5 Minimalne odstępy w powietrzu w zależności od efektywnej wartości napięcia przemiennego U eff Wartość efektywna napięcia przemiennego U eff 500 V 630 V 800 V 1,000 V 1250 V Minimalne odstępy w powietrzu 8 mm 10 mm 12 mm 14 mm 18 mm Wartości te obowiązują dla wysokości ustawienia do 2000 m. Przy określaniu minimalnych odstępów w powietrzu wartość napięcia w tabeli można podwyższyć o współczynnik 1,1, dzięki czemu zakres napięcia znamionowego będzie uwzględniony dla użytku ogólnego Zakończenie prac związanych z podłączeniem 1. Przed zamknięciem skrzynki zacisków należy skontrolować: Czy podłączenia elektryczne w skrzynce zacisków są zgodne z danymi zawartymi w poprzednich rozdziałach oraz czy zostały dokręcone prawidłowym momentem obrotowym. Maszynę podłączono zgodnie z dopuszczalnym kierunkiem obrotów. Czy wnętrze skrzynki zacisków jest czyste i nie ma w nim pozostałości przewodów, zanieczyszczeń, ani żadnych ciał obcych. Wszystkie uszczelki i powierzchnie uszczelnień skrzynki zacisków są nieuszkodzone i prawidłowo wykonane. Nieużywane przepusty zamknięte są wklejonymi metalowymi lub atestowanymi elementami zamykającymi. Elementy zamykające można odkręcić tylko przy użyciu narzędzia. Przewody przyłączeniowe ułożone są swobodnie, a ich izolacja nie może ulec uszkodzeniu w eksploatacji. 2. Zamknąć skrzynkę zacisków za pomocą śrub mocujących pokrywę, patrz rozdział Momenty dokręcania połączeń śrubowych (Strona 183). Patrz również Montaż i demontaż skrzynki zaciskowej (Strona 84) Instrukcja obsługi 08/
98 Podłączenie elektryczne 6.6 Podłączenie obwodów pomocniczych 6.6 Podłączenie obwodów pomocniczych Dobór kabli Przy wyborze przewodów przyłączeniowych do obwodów pomocniczych należy kierować się następującymi kryteriami: Znamionowe natężenie prądu Napięcie znamionowe Warunki związane z instalacją, jak np. temperatura otoczenia, sposób ułożenia, przekrój kabli uwarunkowany wymaganą długością kabli itd. Wymagania według IEC / EN Wymagania według IEC / EN Używać wyłącznie zatyczek zamykających, przepustów przewodów lub gwintowanych adapterów, które posiadają certyfikat dopuszczający ich stosowanie w danym obszarze zagrożenia wybuchem (strefie) i są odpowiednio oznakowane Wprowadzanie i układanie kabli w pomocniczej skrzynce zacisków Informacje potrzebne do podłączenia obwodów pomocniczych znajdują się na schemacie zacisków, na wewnętrznej stronie pokrywy danej skrzynki zaciskowej oraz w danych technicznych. Do podłączenia pomocniczych obwodów zasilania, w razie potrzeby, w głównej skrzynce zacisków wbudowana jest listwa zaciskowa. Wymagana długość odizolowania przewodów dla zacisków pomocniczych wynosi w zależności od typu zacisku od 6 do 9 mm. Przy prawidłowej długości przewód sięga aż do uchwytu zacisku, a izolacja przewodu sięga jednocześnie do części stykowej zacisku. Dopasowanie dławnic kablowych Do wprowadzenia przewodów przyłączeniowych nad prostokątnym wycięciem w obudowie skrzynki zaciskowej znajduje się przykręcona płyta. Standardowo płyta ta dostarczana jest z gwintowanymi otworami i dławnicami kablowymi. 1. Otworzyć pomocniczą skrzynkę zaciskową i odkręcić płytę przepustową. W zależności o wykonania skrzynki zaciskowej płyta przepustowa kabli znajduje się poniżej ekranu blachy stalowej. 2. W przypadku nienawierconej wersji płyty przepustowej nawiercić w niej wymaganą ilość otworów lub gwintów o wymaganej wielkości dławnicy kablowej. 3. W razie potrzeby oznakować przewody w celu ich późniejszego przyporządkowania. 4. Przewody przeprowadzić przez dławnice kablowe i płytę przepustową, a następnie podłączyć. 98 Instrukcja obsługi 08/2017
99 Podłączenie elektryczne 6.6 Podłączenie obwodów pomocniczych 5. Zamontować płytę przepustową kabli. 6. Upewnić się, że uszczelnienie na króćcu dławnic kablowych jest zgodne ze stopniem ochrony Samobezpieczne obwody prądowe dla sensorów lub czujników Przy wyborze i prowadzeniu kabli przyłączowych przestrzegać normy IEC / EN UWAGA Iskrobezpieczne obwody prądowe dla sensorów lub czujników Jeżeli wbudowane są niebieskie zaciski przyłączeniowe dla czujników, podłączenie musi być wykonane do atestowanych, samobezpiecznych obwodów prądowych. W przeciwnym razie następstwem mogą być szkody materialne. Należy przy tym przestrzegać również dodatkowych wymagań zawartych w normie IEC / EN dotyczących urządzeń samobezpiecznych i należących do nich przewodów przyłączeniowych. UWAGA Podłączenie czujnika temperatury Czujniki temperatury mogą być podłączone tylko do samobezpiecznych obwodów prądowych z poświadczonymi urządzeniami analizującymi. Nie wolno przekraczać maksymalnych prądów i mocy wejściowych określonych w świadectwie badania zgodności ze wzorem konstrukcyjnym UE. W przeciwnym razie następstwem mogą być szkody materialne. Jeżeli wbudowane są ekranowane, samobezpieczne czujniki temperatury, należy podłączyć je za pośrednictwem niebieskich zacisków przyłączeniowych. Ekran przewodów jest uziemiony dokładnie raz, wielokrotne uziemienie jest niedopuszczalne Przyłączenie ekranu metalowego w skrzynce zaciskowej Jeżeli przewody posiadają zbrojenie metalowe, które są wprowadzane do skrzynki zaciskowej albo skrzynki zacisków pomocniczych z nie samobezpiecznymi obwodami prądowymi, wówczas ekran metalowy należy uziemić w skrzynce zacisków. Dopuszczalne są inne miejsca uziemienia. W skrzynkach zacisków z wewnętrzną częścią uziemienia podłączyć metalowy ekran do wewnętrznej części uziemiającej. W skrzynkach zacisków bez wewnętrznej części uziemiającej należy podłączyć metalowy ekran do jednego z żółto-zielonych zacisków uziemiających. Instrukcja obsługi 08/
100 Podłączenie elektryczne 6.6 Podłączenie obwodów pomocniczych Podłączanie silnika wentylatora zewnętrznego Podłączyć silnik wentylatora obcego według schematu w skrzynce zaciskowej tego silnika oraz z uwzględnieniem odpowiednich informacji z tabliczki znamionowej. 1. Przestrzegać instrukcji obsługi silnika wentylatora obcego 2. Sprawdzić następujące punkty: Napięcie i częstotliwość sieci są zgodne z danymi na tabliczce znamionowej. Przekroje przewodów przyłączeniowych odpowiadają prądowi znamionowemu silnika, z uwzględnieniem obowiązujących przepisów budowlanych. 3. Podłączyć przewód ochronny do przyłącza przewodu ochronnego. 4. Utworzyć pozostałe połączenia elektryczne zgodnie ze schematem połączeń. 5. Jeżeli dostarczony został wentylator obcy z zabudowaną wtyczką, należy sprawdzić, czy rozmieszczenie styków wtyczki zgadza się z rozmieszczeniem styków w gnieździe. 6. Zakończyć prace w skrzynce zacisków wentylatora obcego. W tym celu postępować zgodnie ze wskazówkami podanymi w rozdziale "Zakończenie prac podłączeniowych w pomocniczej skrzynce zaciskowej (Strona 101). Sprawdzenie kierunku obrotów Kierunek obrotów wentylatora zewnętrznego musi być zgodny ze strzałką kierunku obrotów. Wirnik wentylatora jest widoczny przez otwór wlotu powietrza w obudowie silnika wentylatora obcego. Jeśli kierunek obrotów jest niewłaściwy, to należy zamienić dwa przyłącza w skrzynce zaciskowej silnika wentylatora obcego Podłączanie kontroli temperatury dla uzwojenia stojana. Do kontroli uzwojeń stojana przed przegrzaniem cieplnym w uzwojeniu stojana zabudowane są czujniki temperatury. 100 Instrukcja obsługi 08/2017
101 Podłączenie elektryczne 6.6 Podłączenie obwodów pomocniczych Przewody przyłączeniowe czujników temperatury doprowadzone są, w zależności od wykonania, do głównej lub pomocniczej skrzynki zaciskowej. Połączenie i przyporządkowanie zacisków określone jest na odpowiednim schemacie ideowym. OSTRZEŻENIE Niebezpieczeństwo porażenia elektrycznego Izolacja czujników temperatury do kontroli uzwojeń wykonana jest odpowiednio do wymagań dla izolacji podstawowej. Przyłącza czujników temperatury są chronione przed dotykiem w skrzynce zaciskowej i nie posiadają bezpiecznej separacji. Dlatego w przypadku usterki na przewodach czujników pomiarowych może występować niebezpieczne napięcie, które w przypadku dotknięcia może spowodować śmierć, poważne obrażenia ciała lub szkody rzeczowe. W razie potrzeby przy podłączaniu czujników temperatury do zewnętrznej kontroli temperatury, podjąć dodatkowe środki dla spełnienia wymagań przed "Zagrożeniem porażenia elektrycznego", patrz IEC lub IEC Czynności kończące 1. Przed zamknięciem pomocniczej skrzynki zaciskowej należy sprawdzić następujące punkty: Przewody zostały podłączone zgodnie ze schematem zacisków. Przewody ułożono swobodnie, a ich izolacja nie ulegnie uszkodzeniu. Wnętrze skrzynki zaciskowej jest czyste i nie ma w nim pozostałości przewodów, zanieczyszczeń ani żadnych ciał obcych. Części dławnic kablowych są mocno skręcone i odpowiednie pod względem stopnia ochrony, sposobu układania przewodów, dopuszczalnej średnicy zewnętrznej przewodów itd. oraz czy są zmontowane zgodnie z przepisami. Gwinty w płycie przyłączeniowej są zamknięte przepustami przewodów, adapterami gwintowanymi lub zatyczkami zamykającymi, które zapewniają dany typ ochrony. Nieużywane przepusty są zamknięte. Elementy zamykające są mocno dokręcone, tzn. można je poluzować wyłącznie za pomocą odpowiednich narzędzi. Wszystkie uszczelki i powierzchnie uszczelnień skrzynki zaciskowej przylegają prawidłowo. Śruby zaciskowe lub zaciski śrubowe są mocno dokręcone, nawet jeśli nie są używane. 2. Zamknąć pomocniczą skrzynkę zaciskową za pomocą odpowiedniej pokrywy. Moment dokręcenia dla śrub mocujących pokrywy podany jest w rozdziale "Momenty dokręcania połączeń śrubowych (Strona 183)". Instrukcja obsługi 08/
