ENVILINE Niezawodne i wydajne rozwiązania dla systemów trakcyjnych DC

Transkrypt

1 ENVILINE Niezawodne i wydajne rozwiązania dla systemów trakcyjnych DC

2 ENVILINE Dla kolei, metra oraz szynowego transportu miejskiego ABB ENVILINE oferuje pełen zakres rozwiązań i systemów dla przytorowej infrastruktury prądu stałego. Obecnie kwestie efektywności energetycznej i oddziaływania na środowisko są głównymi zagadnieniami dla operatorów transportu szynowego. Dzięki naszym najnowszym rozwiązaniom możliwe jest osiągnięcie wyższej efektywności energetycznej, zwiększenie niezawodności infrastruktury i taboru przy spełnieniu międzynarodowych norm. Zasilanie DC Do zasilenia pociągów, metra lub tramwajów niezbędne jest użycie przekształtnika mocy prostownika trakcyjnego, który zamienia energię prądu przemiennego na energię prądu stałego. Niezależnie, czy są to prostowniki diodowe, tyrystorowe lub zintegrowane systemy zasilania, ABB oferuje najbardziej niezawodne, elastyczne i opłacalne rozwiązania. Zarządzanie energią Rekuperacja i zarządzanie nadmiarem energii hamującego pojazdu może zmniejszyć całkowite zużycie energii nawet o 30 procent bez potrzeby inwestowania w nowy tabor i systemy sterowania. ABB ENVILINE oferuje odpowiednie rozwiązania dla każdej konfiguracji sieci. Kluczowe korzyści + + Wysoka niezawodność i poparta specjalistyczną wiedzą techniczną sprawdzona technologia Ponad 50 lat doświadczenia w zakresie infrastruktury przytorowej + + Kompletna oferta produktowa pokrywająca wszystkie potrzeby klienta Zasilanie, zarządzanie energią, systemy i rozwiązania zabezpieczeniowe + + Wysoka efektywność energetyczna Systemy zarządzania energią + + Wsparcie techniczne podczas całego cyklu życia produktu Przewidywalna i niezawodna praca urządzeń przy optymalnych osiągach Technologie zabezpieczeniowe Elektryczne systemy transportowe przesyłają prąd powrotny za pomocą szyn izolowanych od ziemi w celu ochrony struktur metalicznych przed korozją. Jednak może to stworzyć problem przy usuwaniu zwarć doziemnych (możliwość powstania napięć niebezpiecznych). Nasze urządzenia kontrolują te zjawiska i zapewniają bezpieczeństwo pasażerów oraz obsługi. *Poziom oszczędności zależy od warunków pracy system trakcyjnego. ABB oferuje pomoc w określeniu osiągalnego poziomu oszczędności energii dla konkretnych warunków. 02 ENVILINE Niezawodne i wydajne rozwiązania dla systemów trakcyjnych DC ABB

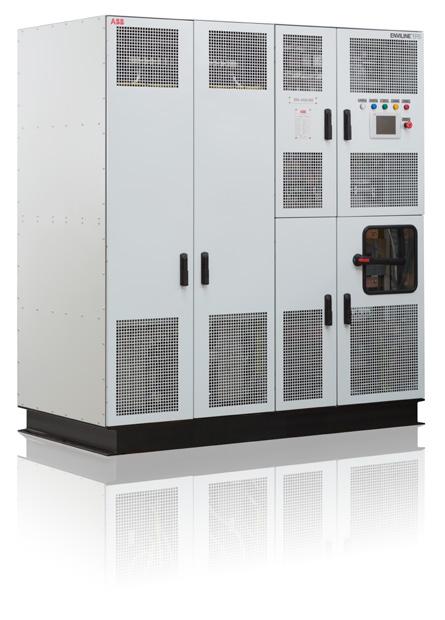

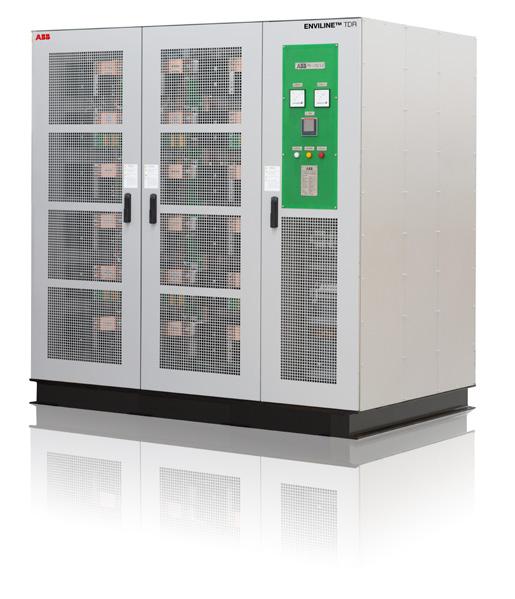

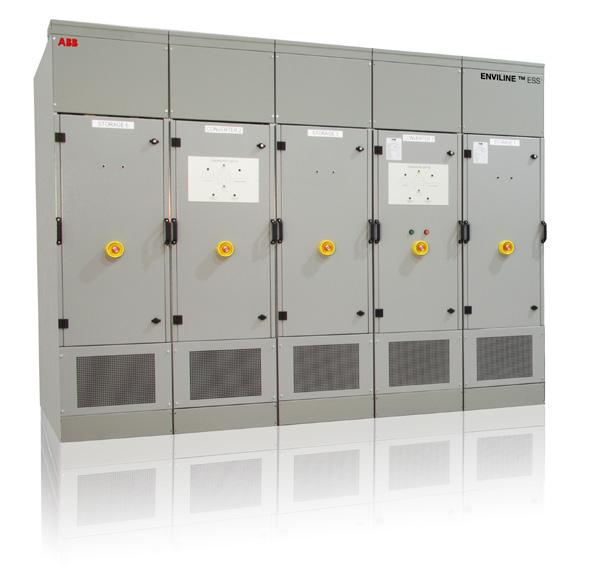

3 Oferta produktowa Maksymalizacja niezawodności i efektywności transportu szynowego DC ABB jest największym niezależnym dostawcą rozwiązań przytorowego zasilania DC Zasilanie DC ENVILINE TDR (prostownik diodowy) przekształca prąd przemienny na prąd stały. Jest to najpopularniejsze, niezawodne i ekonomiczne rozwiązanie zasilania. ENVILINE TCR (prostownik tyrystorowy) stosuje się, kiedy niezbędne jest dostosowanie charakterystyki prądowonapięciowej do indywidualnych wymagań klienta. Sterowanie napięciem DC pozwala na zwiększenie odległości pomiędzy podstacjami, może również zapobiec zakłóceniom w ruchu spowodowanym przez spadki napięć. Standardowy prostownik TDR ENVILINE TPS (podstacja trakcyjna) to zintegrowane przytorowe systemy dla podstacji DC zawierające zespoły transformatorowo-prostownikowe, rozdzielnice, systemy zarządzania energią i urządzenia zabezpieczające. Zarządzanie energią ENVILINE ERS (system rekuperacji energii) wykorzystuje nadwyżkę energii hamującego pociągu przesyłając ją z powrotem do sieci AC, lub do odbiorników w lokalnych systemach zasilania potrzeb własnych. ROZDZIELNICA PRĄDY ZMIENNEGO ENVILINE ESS (system magazynowania energii) magazynuje nadwyżkę energii hamującego pociągu i oddaje ją do sieci podczas przyspieszania pojazdu. ENVILINE ARU (system rozpraszania energii) gwarantuje odpowiedni poziom napięcia przy hamowaniu rekuperacyjnym poprzez rozproszenie nadwyżki energii, która nie może być przyjęta przez urządzenia pojazdowe/pobliskie pociągi lub odzyskana przez systemy ERS i ESS. Standardowy inverter ERS OGRANICZNIK NAPIĘCIA Systemy zarządzania energią oferują dodatkowe korzyści (np. poprawę jakości energii, zasilanie awaryjne), które mogą być użyte indywidualnie lub w kombinacji. Standardowy zasobnik ESS 03 ENVILINE Niezawodne i wydajne rozwiązania dla systemów trakcyjnych DC ABB

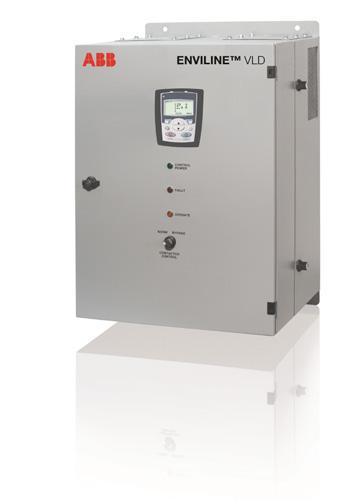

4 ENVILINE Reliability and efficiency on track Technologie zabezpieczeniowe ENVILINE VLD (ogranicznik napięcia) wprowadza rozwiązania wymagane przez operatorów do zapewnienia najwyższego stopnia bezpieczeństwa w izolowanym systemie trakcji DC. Standardowe urządzenie zabezpieczające VLD Instalowany na podstacjach i peronach, VLD wykrywa obecność niebezpiecznego napięcia i zwiera szyny z ziemią w celu wyeliminowania zagrożenia w niezwłoczny, efektywny i bezpieczny sposób. PROSTOWNIKI ROZDZIELNICA PRĄDU STAŁEGO TRANSFORMATORY ZEWNĘTRZNY BANK REZYSTORÓW SYSTEM ROZPRASZANIA ENERGII SYSTEM REKUPERACJI ENERGII SYSTEM MAGAZYNOWANIA ENERGII Zasilanie DC Zarządzanie energią technologie zabezpieczeniowe Rozwiązanie ABB ENVILINE dla podstacji trakcyjnej prądu stałego ABB ENVILINE Niezawodne i wydajne rozwiązania dla systemów trakcyjnych DC 04

5 ENVILINE Reliability and efficiency on track 50 ponad lat doświadczenia Metro warszawskie, Polska ABB dostarczyło siedem podstacji ENVILINE TPS do zasilania nowej, drugiej linii warszawskiego Metra, łączącego wschodnią i zachodnią część miasta. ABB dostarczyło cztery podstacje 15 kv/ 825 VDC / 400 VAC i trzy pomocnicze 15 kv / 400 VAC. Podstacje te są wyposażone w 17 prostowników ENVILINE TDR. Jedna z nich jest wyposażona w system magazynowania energii ENVILINE ESS z superkondensatorami dwuwarstwowymi (3 MW/ 40 MJ). Przytorowy system ESS obniża całkowite zużycie energii, stabilizuje napięcie sieci trakcyjnej, obniża zapotrzebowanie szczytowe i dostarcza rezerwowe zasilanie w przypadku awarii sieci. Southeastern Pennsylvania Transit Authority (SEPTA), USA SEPTA to jeden z głównych operatorów transportowych w USA, obsługujący 4 miliony ludzi w Filadelfii. ABB dostarczyło rozwiązanie, które przechwytując nadmiar energii hamującego pojazdu, wygenerowało dodatkowy dochód poprzez udział w lokalnych rynkach dystrybucji energii. System rozpoczął działanie w kwietniu Rozwiązanie bazuje na systemie ENVILINE ESS wykorzystującym system akumulatorów litowo-jonowych. System jest w stanie magazynować dużą ilość energii powstałej z hamowania pojazdów, dzięki czemu może regulować zapotrzebowanie sieci trakcyjnej, jednocześnie obniżając obciążenie lokalnej sieci elektrycznej. Toronto Transit Commission (TTC), Kanada ABB dostarczyło i uruchomiło system ENVILINE TPS dla operatora Toronto Transit Commission s Zakres dostawy ABB zawierał cztery zestawy transformatorowo-prostownikowe (2 MW/600 VDC), rozdzielnicę DC i inne oprzyrządowanie DC. Na potrzeby projektu ABB zapewniło również wsparcie techniczne i serwis uruchomieniowy. Instalacja systemu ENVILINE TPS pozwala operatorom TTC zarządzać ruchem nowych, niskopodłogowych tramwajów. 30 procent oszczędności energii do 05 ENVILINE Niezawodne i wydajne rozwiązania dla systemów trakcyjnych DC ABB
