1 Izolatory przepustowe RIP Micafil Wysokonapięciowe izolatory przepustowe z izolacją z papieru impregnowanego żywicą

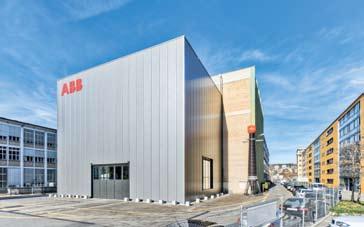

2 ABB Micafil lider techniki izolatorów przepustowych Firma ABB Micafil od dziesięcioleci skupia się na innowacjach i jakości. Od 1980 r. jest światowym liderem rynku izolatorów przepustowych z izolacją z papieru impregnowanego żywicą (ang. Resin Impregnated Paper, RIP), opartych na bezolejowej, a tym samym suchej i czystej technologii. Izolatory przepustowe RIP cechują się bezkonkurencyjnymi parametrami technicznymi: mała i lekka konstrukcja ułatwia transport, magazynowanie i instalację, a bezolejowa budowa sprawia, że nie wymagają żadnych czynności konserwacyjnych, nie występują z niej wycieki, a co za tym idzie, jest ona wyjątkowo bezpieczna i przyjazna dla środowiska. W połączeniu z prawdziwą szwajcarską jakością cechy te sprawiają, że izolatory przepustowe z izolacją z papieru impregnowanego żywicą to preferowane rozwiązanie w nawet najbardziej wymagających zastosowaniach. Rozwój produktów Firma ABB Micafil, z siedzibą w Zurychu w Szwajcarii, pierwotnie produkowała jedynie tradycyjne izolatory przepustowe, m.in. z izolacją z papieru impregnowanego olejem (ang. Oil Impregnated Paper, OIP) oraz z papieru sklejanego żywicą (ang. Resin Bonded Paper, RBP). Jako pierwsza na świecie już w latach 60. ubiegłego wieku opracowała pierwsze izolatory przepustowe RIP. Pod koniec lat 80 znów jako pierwsza, firma rozpoczęła produkcję izolatorów przepustowych RIP na napięcie znamionowe 420 kv, a w 1996 r. izolatorów przepustowych RIP na napięcie znamionowe 550 kv. Przez ostatnie 30 lat w produkcji izolatorów przepustowych ABB Micafil korzystała wyłącznie z najlepszej dostępnej technologii. t.j. technologii RIP. Stale udoskonalana konstrukcja wysokonapięciowych izolatorów przepustowych RIP produkcji Micafil wyznacza nowe standardy jakości, niezawodności i nowoczesnych rozwiązań w dziedzinie bezpieczeństwa. Jako członek Grupy ABB od 2004 r. firma ABB Micafil ma dostęp do bardzo szerokich zasobów, w szczególności w dziedzinie inżynierii wysokich napięć, inżynierii materiałowej i fizyki stosowanej. Korzyści dla klientów Znamy potrzeby klientów: ambitne cele zwiększania dostępności i dłuższego okresu eksploatacji, stałe podnoszenie norm bezpieczeństwa, efektywniejsze wykorzystanie zdolności produkcyjnej w oparciu o posiadane aktywa, a z drugiej strony presja na ograniczanie kosztów. Aby podołać tym potrzebom, wiele zakładów energetycznych na całym świecie polega obecnie na naszej technologii izolacji z papieru impregnowanego żywicą. Mają po temu ważne powody: izolatory przepustowe są najbardziej niezawodne i najbezpieczniejsze, zapewniając doskonały stosunek efektywności do kosztów. Oferta ABB Micafil w największym stopniu przyczynia się więc do osiągnięcia lepszych wskaźników całkowitej wydajności. Rozwiązanie Kondensatorowe rdzenie izolacyjne przepustów RIP wykonane są w całości jako ciało stałe. Wykonuje się je ze specjalnego papieru krepowanego, który nawija się według określonego schematu z wieloma pośrednimi warstwami powlekanej folii aluminiowej, umieszczonymi w taki sposób, aby uzyskać wymagane kształtowanie pola elektrycznego. Następnie papierowe rdzenie izolacyjne są w warunkach próżniowych suszone oraz impregnowane specjalną żywicą epoksydową. Sterowane komputerowo procesy suszenia próżniowego i impregnacji oraz końcowego utwardzania żywicy są bardzo wrażliwe. Przebiegają one w warunkach próżniowych, w ściśle kontrolowanym, hermetycznym środowisku. ABB jest dumna z pozycji lidera tej technologii, a klientom oferuje głęboką wiedzę i doświadczenie oparte na ponad stu tysiącach zainstalowanych i doskonale działających izolatorach przepustowych RIP. Technologia izolatorów przepustowych RIP, opracowana i przetestowana w Zurychu w Szwajcarii 12 Micafil Izolatory RIP przepustowe bushings RIP Micafil

3 Izolatory przepustowe RIP Micafil ABB Micafil oferuje szeroki asortyment wysokiej jakości produktów. Można je dostosować do różnych konstrukcji transformatorów i instalacji, dzięki czemu spełniają wymagania dla najróżniejszych zastosowań. Ponadto firma specjalizuje się w indywidualnych rozwiązaniach, m.in. w projektach na zamówienie i produkcji małoseryjnej. Oferta produktów obejmuje izolatory przepustowe do układów transformatorowych olej-powietrze, olej-sf 6, olej-olej, jak i izolatory przepustowe powietrze-sf 6 do rozdzielnic gazowych. Zachęcamy do kontaktu z przedstawicielami ABB w celu doprecyzowania potrzeb, którymi zajmiemy się w profesjonalny, elastyczny i efektywny sposób. Izolatory przepustowe są zaprojektowane i zatwierdzone do zastosowań z użyciem oleju mineralnego. Izolatory przepustowe transformatorowe, olej-powietrze AirRIP / RTKF KSI Silikonowy izolator kompozytowy dostępny z kloszami prostymi lub spiralnymi od 24 do 550 kv AirRIP / RTKF Izolator porcelanowy od 24 do 550 kv Norma: SeismicRIP / RTKF KSI Silikonowy izolator kompozytowy od 69 do 550 kv IEEE Wysoki poziom odporności na wstrząsy sejsmiczne HIRIP Wysokoprądowy RTXF Izolator porcelanowy do 36 kv do A Micafil RIP bushings 2

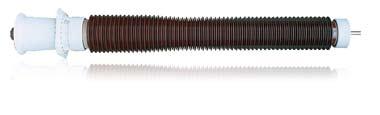

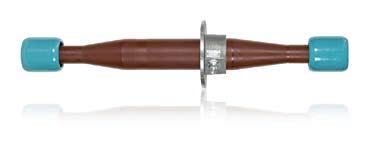

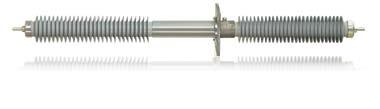

4 Izolatory przepustowe transformatorowe, olej-sf 6 GARIP / RTKG od 36 do 550 kv do 4000 A Izolatory przepustowe transformatorowe, olej-olej ORIP / RTKK od 72,5 do 550 kv do 4000 A Izolatory przepustowe powietrze-sf6 do rozdzielnic gazowych RAKF Izolator porcelanowy lub silikonowy izolator kompozytowy od 245 do 550 kv do 4000 A Izolatory przepustowe ścienne RMI wnętrzowy RMF napowietrzno-wnętrzowy RMFF napowietrzny Izolator porcelanowy lub silikonowy izolator kompozytowy od 24 do 300 kv Izolatory przepustowe kolejowe RMF / RTAK Izolator porcelanowy od 15 do 52 kv do 2000 A Izolatory przepustowe Micafil RIP RIP Micafil bushings 3/4 3

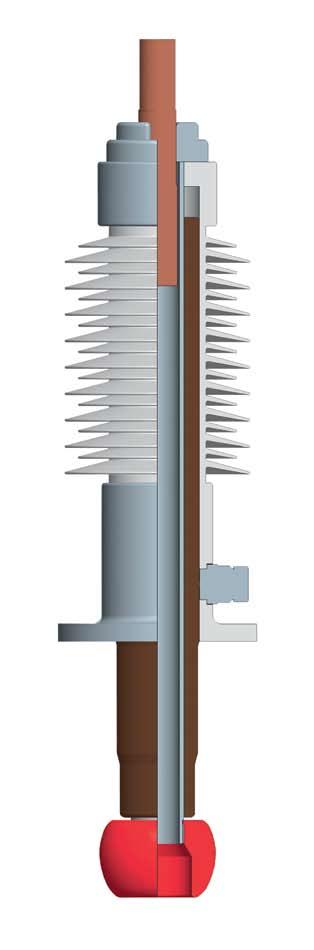

5 Charakterystyka produktów Izolator przepustowy RIP Micafil Poglądowy przekrój konstrukcji 1. Zależnie od prądu znamionowego część aktywna jest nawinięta na centralną rurę lub na stały przewodnik. 2. Część aktywna stanowi korpus z papieru impregnowanego żywicą wraz z foliami aluminiowymi. 3. Przedłużenia dla przekładnika prądowego: jeśli są wymagane przekładniki prądowe, obszar uziemiony jest przedłużony. 4. Suchy wypełniacz MICAGEL. 5. Kołnierz montażowy z wbudowanym zaciskiem pomiarowym. 6. Porcelanowy lub silikonowy izolator kompozytowy do zastosowań napowietrznych. 7. Głowica z zaciskiem (Al lub Cu) i system uszczelnienia izolatora. 8. Ekran ochronny po stronie transformatora zapewnia płynne sterowanie pola elektrycznego. 7 4 Zalety izolatorów przepustowych RIP Micafil Doskonałe parametry elektryczne i cieplne Brak wyładowań niezupełnych do dwukrotności napięcia roboczego Duża ciepłoodporność (klasa E, 120 C) Małe straty dielektryczne (tan δ < 0,35%) 6 Doskonała konstrukcja Kompaktowe wymiary, oszczędność przestrzeni. Niewymagany izolator porcelanowy ani kompozytowy, z wyjątkiem zastosowań napowietrznych. Niewielka waga. Materiały dobrano tak, aby zapewnić możliwie najmniejszy wpływ na środowisko w całym okresie eksploatacji produktu. 5 Maksymalne bezpieczeństwo eksploatacji Możliwość instalacji, transportu i eksploatacji w dowolnym położeniu. Brak zagrożenia wybuchem w przypadku izolatorów napowietrznych w izolacji SF 6 (izolatory przepustowe bezciśnieniowe). Ognioodporność dzięki bezolejowej konstrukcji. Nowe napowietrzne izolatory przepustowe transformatorowe SeismicRIP spełniają najwyższe wymagania pod względem odporności na wstrząsy sejsmiczne. Serwis Bezobsługowe izolatory przepustowe Normy Specyfikacja i testy izolatorów przepustowych RIP Micafil opierają się na najnowszych normach IEC oraz IEEE C /01. Nowa seria izolatorów przepustowych transformatorowych SeismicRIP spełnia najwyższe wymagania w zakresie odporności na wstrząsy sejsmiczne według normy IEEE Micafil RIP bushings 4 Izolatory przepustowe RIP Micafil

6 Więcej informacji ABB Sp. z o.o. Oddział w Łodzi ul. Aleksandrowska 67/ Łódź tel.: fax: trafo.serwis@pl.abb.com Paweł Fukiet Kierownik Sprzedaży Serwisu FES tel. kom ABB zastrzega sobie prawo do dokonywania zmian technicznych bądź modyfikacji zawartości niniejszego dokumentu bez uprzedniego powiadamiania. W przypadku zamówień obowiązywać będą uzgodnione warunki. ABB Sp. z o.o. nie ponosi żadnej odpowiedzialności za potencjalne błędy lub możliwe braki informacji w tym dokumencie. Zastrzegamy wszelkie prawa do niniejszego dokumentu i jego tematyki oraz zawartych w nim zdjęć i ilustracji. Jakiekolwiek kopiowanie, ujawnianie stronom trzecim lub wykorzystanie jego zawartości w części lub w całości bez uzyskania uprzednio pisemnej zgody ABB Sp. z o.o. jest zabronione. 2451PL687-W1-pl. Wydanie Copyright 2012 ABB Wszelkie prawa zastrzeżone
