Produkty Średniego Napięcia. Typ KON-24 I2C Przekładnik prądowy napowietrzny

Transkrypt

1 Produkty Średniego Napięcia Typ KON-24 I2C Przekładnik prądowy napowietrzny

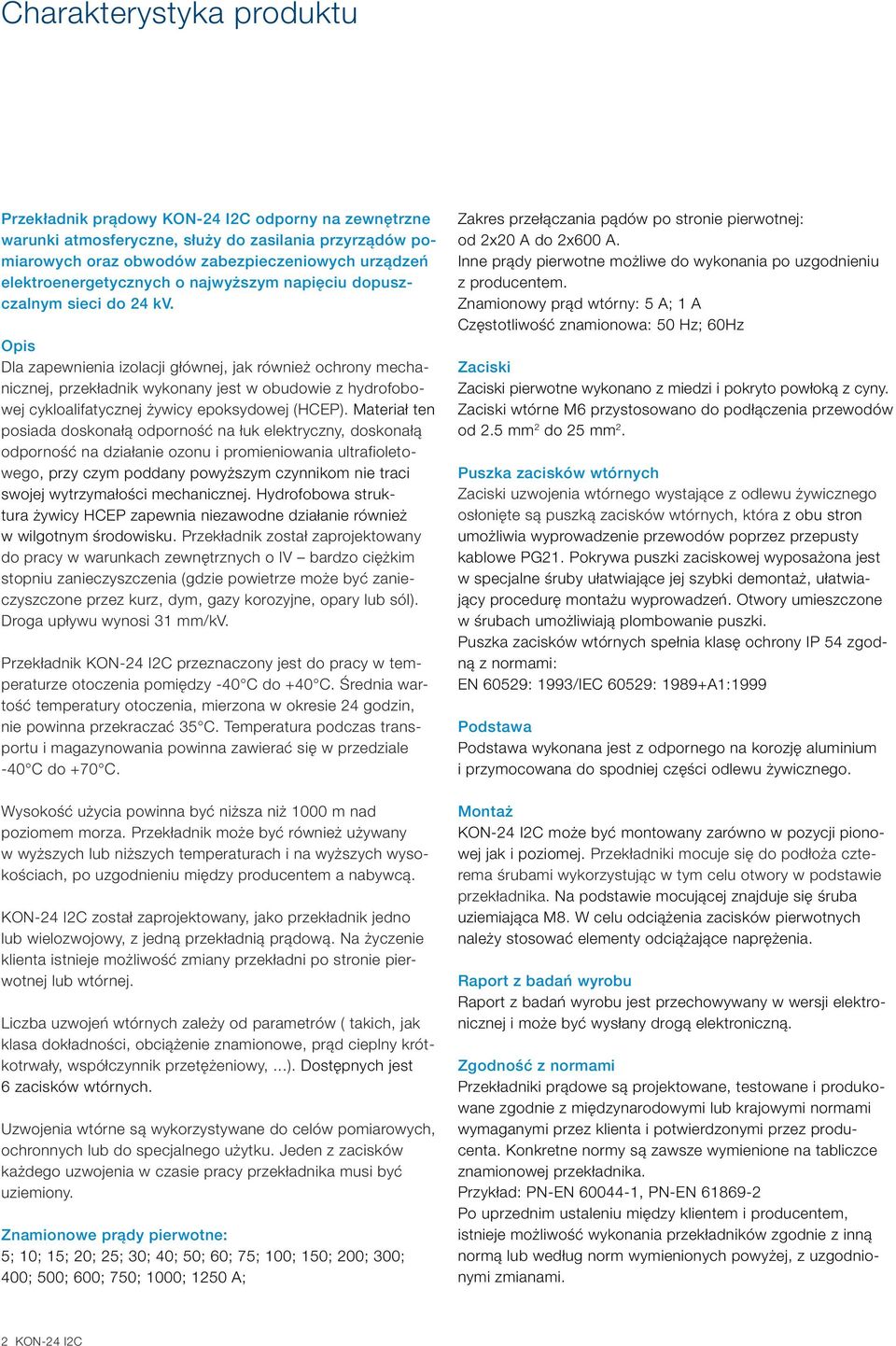

2 Charakterystyka produktu Przekładnik prądowy KON-24 I2C odporny na zewnętrzne warunki atmosferyczne, służy do zasilania przyrządów pomiarowych oraz obwodów zabezpieczeniowych urządzeń elektroenergetycznych o najwyższym napięciu dopuszczalnym sieci do 24 kv. Opis Dla zapewnienia izolacji głównej, jak również ochrony mechanicznej, przekładnik wykonany jest w obudowie z hydrofobowej cykloalifatycznej żywicy epoksydowej (HCEP). Materiał ten posiada doskonałą odporność na łuk elektryczny, doskonałą odporność na działanie ozonu i promieniowania ultrafioletowego, przy czym poddany powyższym czynnikom nie traci swojej wytrzymałości mechanicznej. Hydrofobowa struktura żywicy HCEP zapewnia niezawodne działanie również w wilgotnym środowisku. Przekładnik został zaprojektowany do pracy w warunkach zewnętrznych o IV bardzo ciężkim stopniu zanieczyszczenia (gdzie powietrze może być zanieczyszczone przez kurz, dym, gazy korozyjne, opary lub sól). Droga upływu wynosi 31 mm/kv. Przekładnik KON-24 I2C przeznaczony jest do pracy w temperaturze otoczenia pomiędzy -40 C do +40 C. Średnia wartość temperatury otoczenia, mierzona w okresie 24 godzin, nie powinna przekraczać 35 C. Temperatura podczas transportu i magazynowania powinna zawierać się w przedziale -40 C do +70 C. Wysokość użycia powinna być niższa niż 1000 m nad poziomem morza. Przekładnik może być również używany w wyższych lub niższych temperaturach i na wyższych wysokościach, po uzgodnieniu między producentem a nabywcą. KON-24 I2C został zaprojektowany, jako przekładnik jedno lub wielozwojowy, z jedną przekładnią prądową. Na życzenie klienta istnieje możliwość zmiany przekładni po stronie pierwotnej lub wtórnej. Liczba uzwojeń wtórnych zależy od parametrów ( takich, jak klasa dokładności, obciążenie znamionowe, prąd cieplny krótkotrwały, współczynnik przetężeniowy,...). Dostępnych jest 6 zacisków wtórnych. Uzwojenia wtórne są wykorzystywane do celów pomiarowych, ochronnych lub do specjalnego użytku. Jeden z zacisków każdego uzwojenia w czasie pracy przekładnika musi być uziemiony. Znamionowe prądy pierwotne: 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 300; 400; 500; 600; 750; 1000; 1250 A; Zakres przełączania pądów po stronie pierwotnej: od 2x20 A do 2x600 A. Inne prądy pierwotne możliwe do wykonania po uzgodnieniu z producentem. Znamionowy prąd wtórny: 5 A; 1 A Częstotliwość znamionowa: 50 Hz; 60Hz Zaciski Zaciski pierwotne wykonano z miedzi i pokryto powłoką z cyny. Zaciski wtórne M6 przystosowano do podłączenia przewodów od 2.5 mm 2 do 25 mm 2. Puszka zacisków wtórnych Zaciski uzwojenia wtórnego wystające z odlewu żywicznego osłonięte są puszką zacisków wtórnych, która z obu stron umożliwia wyprowadzenie przewodów poprzez przepusty kablowe PG21. Pokrywa puszki zaciskowej wyposażona jest w specjalne śruby ułatwiające jej szybki demontaż, ułatwiający procedurę montażu wyprowadzeń. Otwory umieszczone w śrubach umożliwiają plombowanie puszki. Puszka zacisków wtórnych spełnia klasę ochrony IP 54 zgodną z normami: EN 60529: 1993/IEC 60529: 1989+A1:1999 Podstawa Podstawa wykonana jest z odpornego na korozję aluminium i przymocowana do spodniej części odlewu żywicznego. Montaż KON-24 I2C może być montowany zarówno w pozycji pionowej jak i poziomej. Przekładniki mocuje się do podłoża czterema śrubami wykorzystując w tym celu otwory w podstawie przekładnika. Na podstawie mocującej znajduje się śruba uziemiająca M8. W celu odciążenia zacisków pierwotnych należy stosować elementy odciążające naprężenia. Raport z badań wyrobu Raport z badań wyrobu jest przechowywany w wersji elektronicznej i może być wysłany drogą elektroniczną. Zgodność z normami Przekładniki prądowe są projektowane, testowane i produkowane zgodnie z międzynarodowymi lub krajowymi normami wymaganymi przez klienta i potwierdzonymi przez producenta. Konkretne normy są zawsze wymienione na tabliczce znamionowej przekładnika. Przykład: PN-EN , PN-EN Po uprzednim ustaleniu między klientem i producentem, istnieje możliwość wykonania przekładników zgodnie z inną normą lub według norm wymienionych powyżej, z uzgodnionymi zmianami. 2 KON-24 I2C

3 Gwarancja Producent udziela 24-miesięcznej gwarancji od momentu przekazania przekładników do eksploatacji, lecz nie dłużej niż 30 miesięcy od daty sprzedaży. Gwarancja obejmuje tylko wady produkcyjne, nie obejmuje natomiast uszkodzeń spowodowanych przez: nieprawidłowy transport, nieprawidłowe przechowywanie, nieprzestrzeganie instrukcji przechowywania, instalowania i eksploatacji przekładników, nieprawidłowy dobór przekładnika do danego systemu elektroenergetycznego. Cechy produktu Najwyższe dopuszczalne napięcie (U m ) [kv] 24 Znamionowe napięcie probiercze 1 min, o częstotliwości sieciowej (wartość skuteczna) [kv] 60 Znamionowe napięcie probiercze udarowe piorunowe 1.2/50 μs (wartość szczytowa) [kv] 150 Znamionowy poziom izolacji [kv] 24/60/150 Znamionowy prąd pierwotny (I pn ) [A] Znamionowy długotrwały prąd cieplny (ext.) [%] Znamionowy prąd wtórny (I sn ) [A] 1 lub 5 Częstotliwość znamionowa (f n ) [Hz] 50 lub 60 Znamionowy krótkotrwały prąd cieplny (I th ) [ka] 80 xi n, max. 63 ka Znamionowy prąd dynamiczny (I dyn ) [ka] 2,5 xi th Klasa dokładności (pomiarowe) 0,2S; 0.2; 0,5S; 0.5; 1; 3; 5; Współczynnik bezpieczeństwa przyrządu (FS) 5; 10 Klasa dokładności (zabezpieczeniowe) 5P; 10P; PX Znamionowe wsp. graniczne dokładności (ALF) 5; 10; 15; 20 Obciążenie znamionowe [VA] 1-60* Możliwość przełączania prądów pierwotnych po pierwotnej i wtórnej stronie Maksymalna liczba uzwojeń wtórnych szt. 2 Maksymalna liczba zacisków wtórnych szt. 6 Droga upływu [mm] 800 Waga [kg] 43 Klasa izolacji E Zgodny z normami IEC ; IEC * maksymalne obciążenie znamionowe zależy od pozostałych parametrów. Oznaczenia wyprowadzeń przekładnika prądowego z jednym uzwojeniem wtórnym z dwoma uzwojeniami wtórnymi z jednym uzwojeniem wtórnym, przełączalny po stronie wtórnej z dwoma uzwojeniami wtórnymi, przełączalny po stronie wtórnej z dwoma uzwojeniami wtórnymi, przełączalny po stronie pierwotnej KON-24 I2C 3

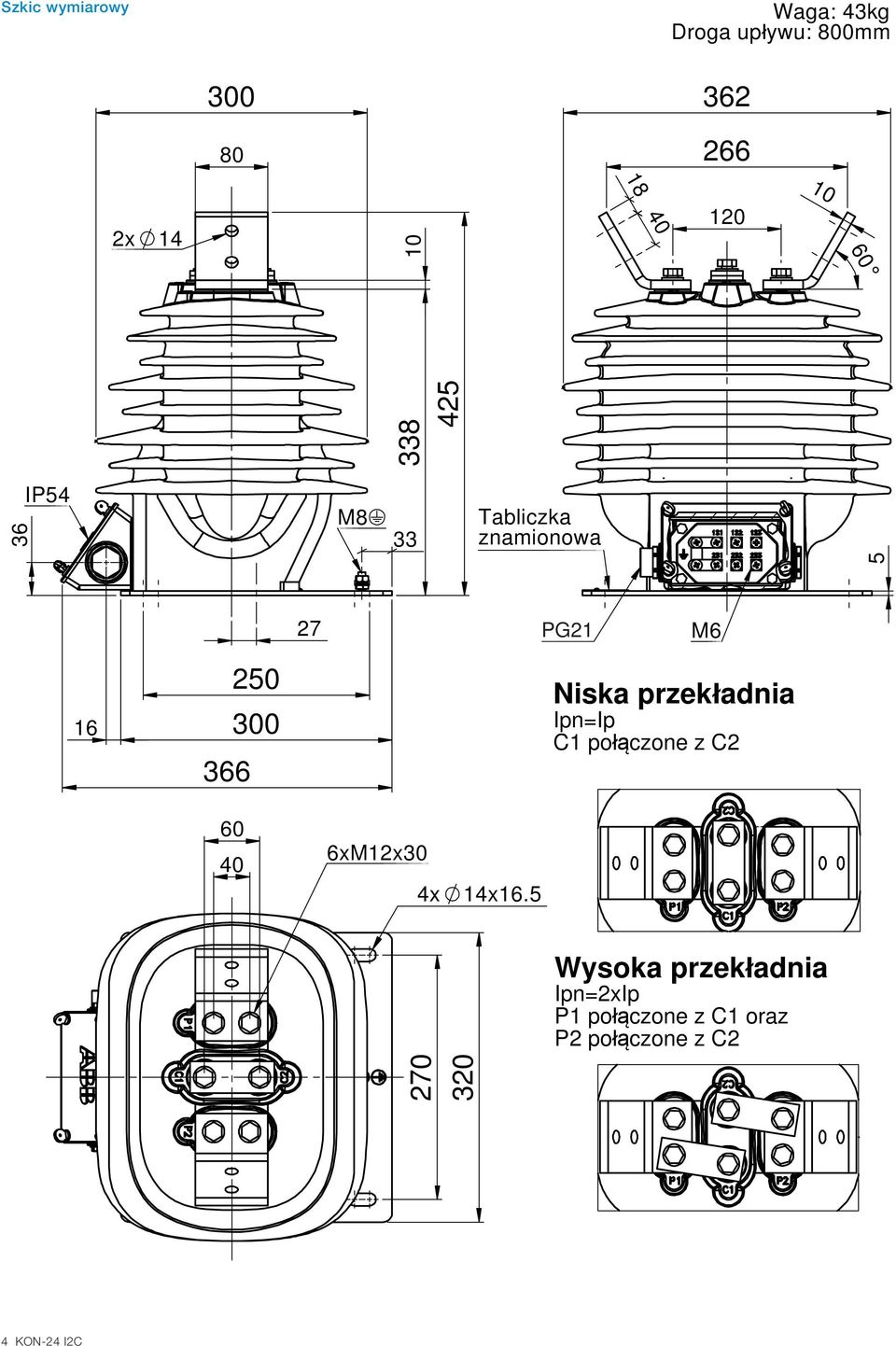

4 Szkic wymiarowy Waga: 43kg Droga up ywu: 800mm x M8 Tabliczka znamionowa IP PG21 Pg21 M Niska przek adnia Ipn=Ip C1 po czone z C xM12x30 4x 14x Wysoka przek adnia Ipn=2xIp P1 po czone z C1 oraz P2 po czone z C2 4 KON-24 I2C

5 Notatnik KON-24 I2C 5

6 6 KON-24 I2C

7 KON-24 I2C 7

8 Więcej informacji ABB Contact Center tel.: ABB Sp. z o.o. Oddział w Przasnyszu ul. Leszno Przasnysz tel.: fax: ABB zastrzega sobie prawo do dokonywania zmian technicznych bądź modyfikacji zawartości niniejszego dokumentu bez uprzedniego powiadamiania. W przypadku zamówień obowiązywać będą uzgodnione warunki. ABB Sp. z o.o. nie ponosi żadnej odpowiedzialności za potencjalne błędy lub możliwe braki informacji w tym dokumencie. Zastrzegamy wszelkie prawa do niniejszego dokumentu i jego tematyki oraz zawartych w nim zdjęć i ilustracji. Jakiekolwiek kopiowanie, ujawnianie stronom trzecim lub wykorzystanie jego zawartości w części lub w całości bez uzyskania uprzednio pisemnej zgody ABB Sp. z o.o. jest zabronione Copyright 2014 ABB Wszelkie prawa zastrzeżone 3405PL920-W1-pl. Wydanie
