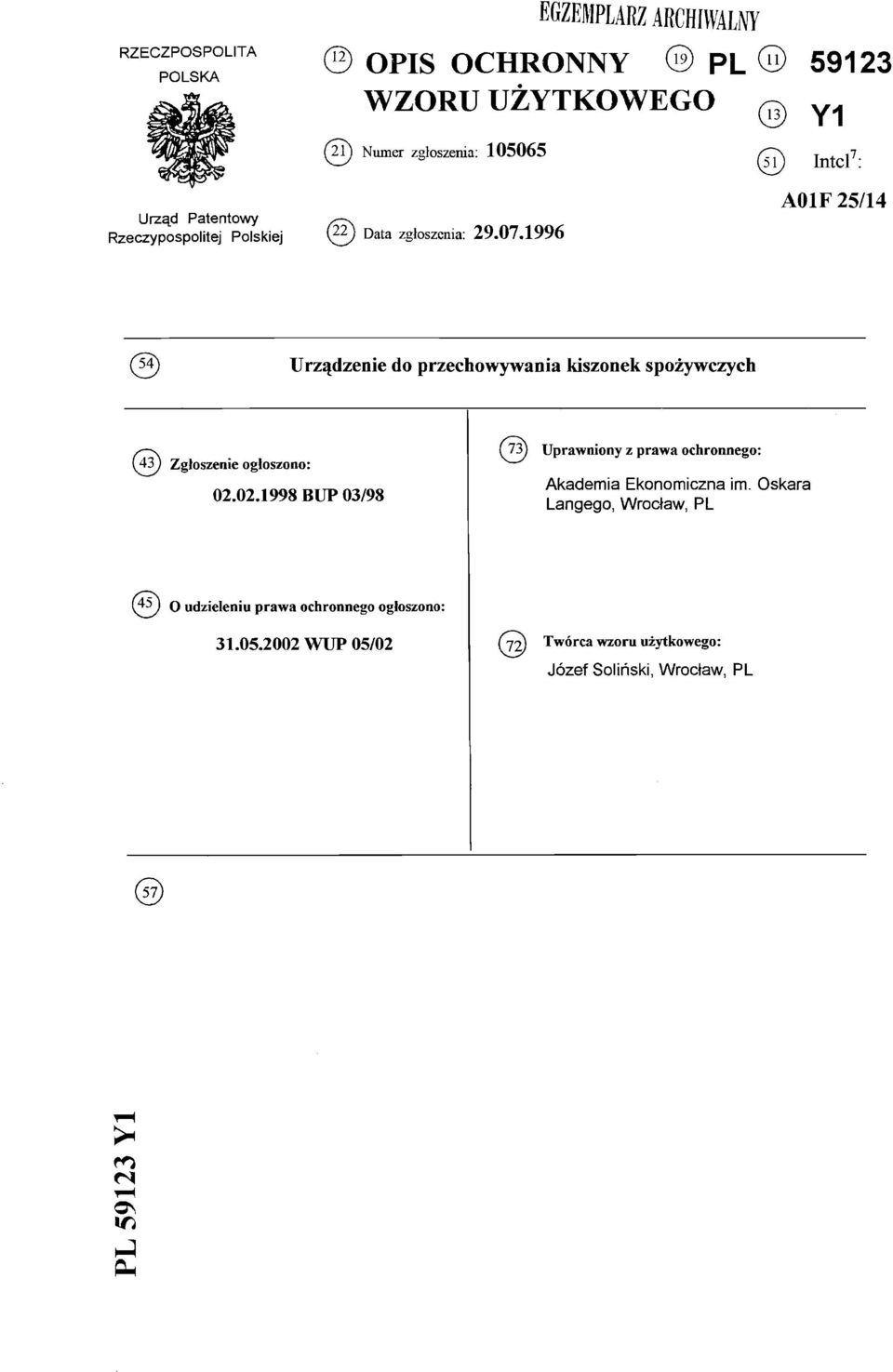

1 RZECZPOSPOLITA POLSKA EGZEMPLARZ ARCHIWALNY 3 OPIS OCHRONNY PL WZORU UŻYTKOWEGO 13) Y1 \2\j Numer zgłoszenia: i) Intel7: Urząd Patentowy Rzeczypospolitej Data zgłoszenia: A01F 25/14 Urządzenie do przechowywania kiszonek spożywczych (43) Zgłoszenie ogłoszono: BUP 03/98 Uprawniony z prawa ochronnego: Akademia Ekonomiczna im. Oskara Langego, Wrocław, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 05/02 Twórcawzoru użytkowego: Józef Soliński, Wrocław, PL

2 ^JKJKDZ) W I \ (2u WZh URZĄDZENIE DO PRZECHOWYWANIA KISZONEK SPOŻYWCZYCH Przedmiotem wzoru użytkowego jest urządzenie do przechowywania kiszonek spożywczych, takich jak kapusta, ogórki, cukinia itp. Znane jest, na przykład ze zgłoszenia wzoru użytkowego Ru 58705, urządzenie podwyższające trwałość kiszonek spożywczych, składające się z pojemnika z metalowym uchwytem oraz pokrywą o kształcie odpowiadającym przekrojowi pojemnika. Pokrywa jest dociskana do masy kiszonki długim prętem, mającym na całej długości bolce, służące do zakotwienia prętu do metalowego uchwytu. Pręt umieszczony jest dolnym końcem w otworze elementu centrującego, znajdującego się na pokrywie. Wadą znanego rozwiązania jest konieczność stosowania specjalnego elementu centrującego z otworem oraz niezbyt dokładna możliwość regulacji docisku zakiszonej masy przez pokrywę, za pomocą pręta. Może to prowadzić do niedostatecznego zabezpieczenia przed dostępem powietrza a co za tym idzie pogorszenia jakości zakiszonego produktu i strat masy. Pokrywa pojemnika ma uchwyt natomiast płaskownikowy pręt jest wyposażony w suwak, przesuwający się wzdłuż pręta. Suwak ma z jednej strony zaczep a po przeciwnej stronie ręczny uchwyt zakończony gwintem. W dolnej części prętu usytuowane jest wycięcie w kształcie dużej litery,. L. Urządzenie umożliwia długotrwale przechowywanie kiszonek spożywczych w warunkach ograniczających dostęp tlenu do zakiszonej masy. Urządzenie wedhig wzoru użytkowego przedstawiono schematycznie na rysunku, na którym fig. 1. pokazuje yc w stanie zmontowanym a fig.2. obrazuje pręt dociskający z suwakiem i uchwytem zakończonym gwintem.

3 - 2 - Urządzenie do przechowywania kiszonek składa się z pojemnika JJ) o jednakowym przekroju poprzecznym, metalowego uchwytu 5 i pokrywy 6. Pokrywa 6 ma uchwyt 9, o który zaczepia się dolnym końcem pręt J_ w kształcie płaskownika. Pręt 1 ma w dolnej części wycięcie 7 w kształcie dużej litery L ", które służy do niezawodnego zaczepienia pręta i o uchwyt 9 pokrywy 6. Po mocnym dociśnięciu pokrywy 6 prętem J_ wstawia się suwak 2, przesuwający się wzdłuż pręta 1 w takim położeniu aby, po zablokowaniu go na pręcie J_ za pomocą ręcznego uchwytu 4 zakończonego gwintem, przez zakręcenie, zaczep 3 znajdujący się po przeciwnej stronie suwaka 2, został zahaczony o uchwyt 5 pojemnika JJ). W takim położeniu pokrywaljest stale silnie dociśnięta do zakiszonej masy, na przykład kapusty, co umożliwia optymalne warunki przechowywania. Po odblokowaniu suwaka 2 i wybraniu z pojemnika części zakiszonego produktu, ponownie ustawia się odpowiednio wyżej na pręcie J_ suwak 2, zahacza się zaczep 3 suwaka 2 o uchwyt 5_pojemnika JJ) i blokuje się suwak 2 za pomocą ręcznego uchwytu 4. AKADEMIA EKONOMICZNA im. OSKARA LANLLGO Wrocław, ul. Hopandorska 118/128 PEŁNOMOCNIKREKTORA d/s Wynalazczości Pracowniczej dr inż. Mtrek Krtaitrz

4 ''^ZJUCiD if/gl &Wb ZASTRZEŻENIE OCHRONNE Urządzenie do przechowywania kiszonek spożywczych, składające się z pojemnika o stałym przekroju poprzecznym, pręta dociskającego pokrywę pojemnika do zakiszonego produktu, zahaczonego o uchwyt pojemnika, znamienny tym, że pokrywa / 6 / ma uchwyt / 9 /, natomiast płaskownikowy pręt / 1 / wyposażony jest w przesuwny wzdłuż pręta / 1 / suwak / 2 /, przy czym suwak 12 1 zaopatrzony jest w zaczep / 3 / po jednej stronie i po przeciwnej stronie w ręczny uchwyt 7 4/ połączony poprzez połączenie gwintowe z suwakiem 12 1 a w dolnej części pręta / 1 / usytuowane jest wycięcie III w kształcie dużej litery L". im. CŁ.KASA La -:.asso Wrocław, 'di. Komandorska 11B/120 «/s Wynalazczości n«c»-a-t dx in*. Marek Kr*m*rz j

5 '^C?Ofo^ (^ 5^Zb Kq-1 pełnomocnik r^::tc?; a d/s Wj^ialaicuści Prace-riczej u,,tó- dr inz. Marek KriBlMM

6 7 ^'J Ub i w oqtz$ 7 %.Z> KARA L,-i..:J: L -- ^ ^r i;ii. Mirek Knmmrz
