Inteligentne czujniki z. Inteligentne maszyny jako element Connected Enterprise

Transkrypt

1 Inteligentne czujniki z Inteligentne maszyny jako element Connected Enterprise

2 Widoczność od produkcji do poziomu biurowego Connected Enterprise oznacza przemianę automatyki przemysłowej przez łączenie technologii informatycznych (IT) z technologiami operacyjnej (OT) w jedną architekturę. Connected Enterprise oparty na zintegrowanym sterowaniu i wspólnej informacji rozbudowany o Internet Rzeczy (IoT) pozwala zbierać i analizować dane i przekształcać je w użyteczne informacje. Nasza Zintegrowana Architektura pomaga producentom tworzyć inteligentne urządzenia udostępniające te informacje co umożliwia szybką i sprawną reakcję na zmieniające się potrzeby rynku. Ponadto inteligentne czujniki Allen-Bradley i urządzenia I/O oparte na technologii IO-Link stanowią podstawy zintegrowanego sterowania i informacji oraz zapewniają niezakłóconą widoczność danych w zintegrowanym systemie sterowania. Aktywacja Connected Enterprise ze zintegrowanym sterowaniem i informacjami Optymalizacja przedsiębiorstwa Zarządzanie biznesem Agregacja informacji i analityka Konwergentna, zabezpieczona infrastruktura sieciowa Zarządzanie produkcją Działalność operacyjna Sterowanie multidyscyplinarne Inżynieria Inteligentne zasoby Konserwacja Czym jest? IO-Link to globalny, otwarty protokół komunikacyjny (IEC -9), który pozwala na łatwą integrację czujników i urządzeń wykonawczych z Connected Enterprise. IO-Link pozwala na dostęp do wszystkich parametrów konfiguracyjnych czujników oraz danych procesowych i diagnostycznych. W ten sposób można wyjść poza zwykłą detekcję teraz możliwe jest MONITOROWANIE stanu maszyny podczas pracy. Ponadto IO-Link upraszcza konfigurację i przekazanie do eksploatacji, zapewniając jednocześnie wysoką elastyczność obecnych i przyszłych procesów.

3 Łącząc prostą implementację z bogactwem danych i diagnostyki, inteligentne czujniki z IO-Link pozwalają zoptymalizować maszyny już dzisiaj i przygotować je na przyszłość wydłużyć czas sprawności i zwiększyć wydajność. Krótszy czas wprowadzenia do sprzedaży Programowanie czujników i sterownika w tym samym środowisku programowania (oprogramowanie Studio 000 ) Intuicyjne programowanie upraszcza początkową konfigurację i pomaga wyeliminować błędy logiczne Prosta integracja z Rockwell Automation Integrated Architecture Niższe całkowite koszty posiadania Brak przyrostowego kosztu czujników obsługujących IO-Link Bez zmian okablowania Skalowalne rozwiązanie funkcjonalność IO-Link aktywna na potrzebę W pełni konfigurowalne czujniki zmniejszają zapasy urządzeń i pozwalają ograniczyć SKU o 0% Lepsze wykorzystanie zasobów Łatwy dostęp uporządkowanych danych, które pomagają maksymalizować Całkowitą Efektywność Wyposażenia (OEE) i średni czas między awariami (MTBF) Diagnostyka w czasie rzeczywistym z funkcją znacznika czasowego optymalizuje konserwację profilaktyczną oraz wykrywanie i usuwanie usterek, przez co czas rozwiązania problemu skraca się o nawet 90% Liczne profile ułatwiają elastyczną produkcję przez skrócenie czasu przezbrojenia każdego czujnika z minut do sekund Zarządzanie ryzykiem przedsiębiorstwa Możliwości automatycznego konfigurowania urządzeń (ADC) zmniejszają liczbę błędów wynikającą z wymiany czujników Zastrzeżenie zmian konfiguracji tylko dla upoważnionych pracowników Zgodność z BOM Inteligentne czujniki. Inteligentne maszyny. Inteligentna produkcja.

4 00:00:BC::0F:C7 DANGER DC SINK\ SOURCE DC SOURCE 0 7 A0 B0 Z A B Z FUSE OK A Ao B B0-0 0 Z Z0-0 A+ A- 0 B+ B- 0 Z+ Z NC NC COM 0 COM 0 0 I I 07 0 DC INPUT DC PUT IN Nasze zintegrowane inteligentne czujniki System oparty na Connected Enterprise dostęp do sterowania i informacji w czasie rzeczywistym przez wszystkie platform i urządzenia w całej firmie. Kiedy należy podłączyć końcowe urządzenie do systemu Connected Enterprise, nasza architektura Integrated Architecture wykorzystuje potencjał inteligentnych czujników i I/O do dostarczania informacji, zaawansowanej funkcjonalności i zapewnienia elastyczności, zwiększając sprawność w skali całej maszyny i zakładu. HIGH SPEED COUNTER DC INPUT W szafie TTL EtherNet/IP EtherNet/IP On-Machine Korzystając z pełnego rozwiązania Rockwell Automation wraz z oprogramowaniem Studio 000 Logix Designer uzyskuje się wiodącą integrację wyższy poziom integracji rozszerzony o cechy i funkcjonalność, której próżno szukać w ofertach konkurencji, takie jak: Uproszczona konfiguracja czujników dzięki profilom dodatkowym (AOP) Sterownik automatycznie zapisuje konfigurację czujnika na wypadek wymiany urządzenia (ADC) Automatycznie formatowane i nazywane identyfikatory czujników Produkty Allen-Bradley obsługujące IO-Link Urządzenia główne 7 POINT I/O i 7 ArmorBlock IO-Link Urządzenia główne IO-Link Umożliwia podłączenie do ośmiu urządzeń (obsługujących IO-Link lub standardowych we/wy) Urządzenie główne POINT I/O do montażu w szafie (IP0) Wersja ArmorBlock do stosowania na maszynie (IP7) Funkcja znacznika czasu w modelu ArmorBlock zapewnia widoczność danych z czujnika dla lepszych metryk jakości Czujnik JT isisight Czujnik EF RightSight Pomiarowy czujnik laserowy LMS Czujnik kolorowych znaków rejestrujących CRM Czujniki fotoelektryczne Powiadamiają system o zabrudzeniu soczewki Zmiany parametrów (np. nastaw) obsługiwane przez sterownik w czasie przezbrajania linii/narzędzi umożliwiają elastyczną produkcję Wskazanie siły sygnału z czujnika służące do monitorowania zużycia maszyny Opcje blokowania pozwalają zablokować lokalne ustawienia podczas działania w trybie IO- Link, dzięki czemu modyfikacje wprowadzone przez użytkownika nie zmienią ustawień czujnika

5 00:00:BC::0F:C7 DANGER DC SINK\ SOURCE DC SOURCE NC NC DC INPUT DC PUT A Ao- B B0- Z Z0- A+ A- B+ B- Z+ Z COM COM I I A0 B0 Z0 A B Z 0 FUSE OK IN TTL Przykład znacznika czasu Data Godz. Min Sek. Konw Czujnik Niska krawędź (zabrudzona soczewka) 7// 0 7 Konw Czujnik Dobra krawędź (czysta soczewka) 7// 0 0 Konw Czujnik Przekroczenie temperatury 7// Konw Czujnik Odłączony 7// 7 Konw Czujnik Podłączony ponownie 7// Konw Czujnik Zmiana parametru 7// 0 9 Dane znacznika czasu (CIP Sync) lokalizują zdarzenia dotyczące czujnika i dane wejściowe w celu monitorowania w czasie rzeczywistym: Uszkodzenia lub wymiany czujnika/kabla Zmian parametrów czujnika Obecności lub braku celu Czystości/zabrudzenia soczewki Profil : 000 Profil : 000 Profil : 000 Sterownik Allen-Bradley Konfiguracja urządzenia głównego HIGH SPEED COUNTER DC INPUT ADC Urządzenie główne IO-Link Allen-Bradley ADC Czujniki IO-Link Allen-Bradley Konfiguracja czujnika Można tworzyć i zapisywać liczne profile obsługujące elastyczną produkcję Zmiana parametrów czujnika trwa sekundy (np. pod różne rozmiary opakowań) Eliminacja błędów ręcznego uczenia w czasie przezbrojeń Spójne wartości parametrów wysyłane do czujnika w celu zmiany linii Pracownicy nie muszą już pamiętać licznych procesów uczenia czujników Automatyczna konfiguracja urządzeń (ADC) Czujniki i master sieci IO-Link można łatwo wymieniać. Wystarczy wyjąć stary komponent IO-Link Allen-Bradley i podłączyć nowy sterownik automatycznie wyśle konfigurację do nowego urządzenia. 87TM 87FM Miniaturowy 87C Czujniki zbliżeniowe Stan krawędzi pomaga zoptymalizować instalację czujnika pod kątem maksymalnej sprawności Monitorowanie odległości od wykrytych celów (wykrywanie zużycia maszyny) Natychmiastowe wskazanie uszkodzenia elementu czujnika Nazwy dotyczące zastosowań pozwalają użytkownikowi szybko zlokalizować czujnik na maszynie 8P 87T Czujniki ciśnienia i temperatury Rzeczywiste wartości ciśnienia i temperatury dostępne na sterowniku W razie potrzeby zmiany procesu, nastawy zmienia się przez sterownik Sterownik wykorzystywany jest do regulacji parametrów, a lokalny wyświetlacz podaje wartości bieżące Ustawienie jednostek danych dla czujnika (tj. PSI lub bar dla czujników ciśnienia)

6 Jak działa? Do momentu podłączenia do urządzenia głównego, inteligentne czujniki z wbudowanym IO-Link działają tak samo jak stosowane dotychczas standardowe czujniki we/wy. Jednak połączenie tych czujników przez interfejs z urządzeniem głównym IO-Link daje dostęp do wszystkich zaawansowanych danych i możliwości konfiguracyjnych IO-Link. Oznacza to elastyczność wynikającą z instalowania inteligentnych czujników jako standardowych urządzeń we/wy teraz, ale aktywowania ich funkcjonalności IO-Link później w dowolnie wybranym momencie bez konieczności instalowania kosztownego nowego okablowania lub czujników. Pin Sygnał Komentarz L+ wyjście Zależy od czujnika L- Masa C/Q Sygnał komunikacyjny/ przełączający Zastosowanie Niniejszy przykład ukazuje, jak IO-Link może zmienić sposób postrzegania i konserwacji maszyny. Zamiast wykorzystywać czujniki do liczenia lub wykrywania produktu, mogą one dostarczać również wartościowe informacje o stanie maszyny pozwalające zapobiegać jej przestojom i zwiększyć sprawność procesu. Uwaga: w przykładzie tym podkreślono tylko kilka kluczowych funkcji, a nie wszystkie funkcje zapewniane przez IO-Link i obsługujące ten standard czujniki. Produkt Funkcja Kluczowa funkcja IO-Link LMS Laserowy czujnik pomiarowy Monitoruje średnicę rolki z etykietami Liczne profile CRM Czujnik kolorowych znaków rejestrujących Wykrywa znaki rejestrujące na wstędze z etykietami JT Czujnik fotoelektryczny A JT Czujnik fotoelektryczny B Wykrywa produkty wychodzące z akumulatora Wykrywa produkt w celu naklejenia etykiety Automatyczna konfiguracja urządzeń (ADC) EF Czujnik fotoelektryczny Wykrywa niewłaściwie ustawione etykiety termokurczliwej Alarm o niskiej krawędzi ze znacznikiem czasowym 87TM Indukcyjny czujnik zbliżeniowy Monitoruje obecność zakrętki na butelce Stan czujnika

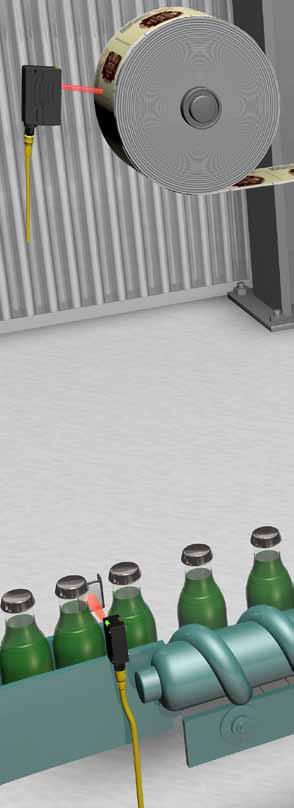

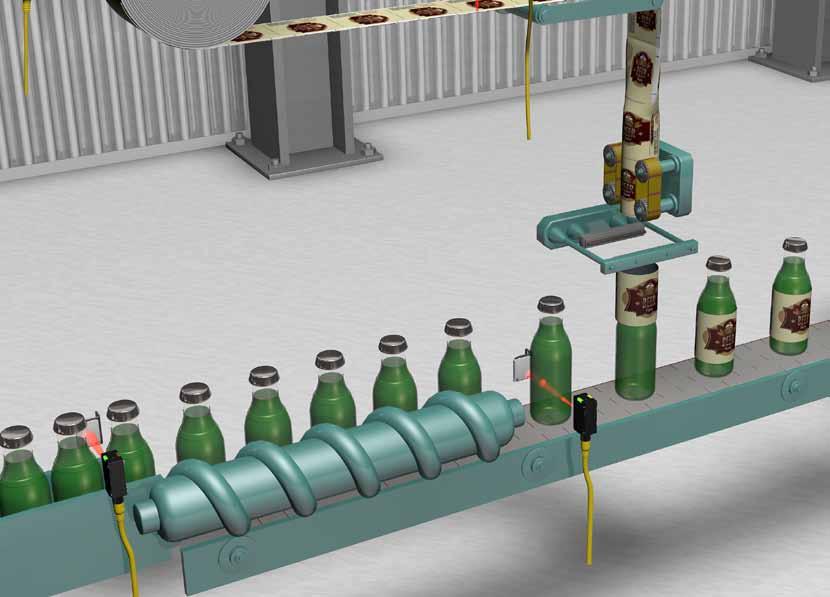

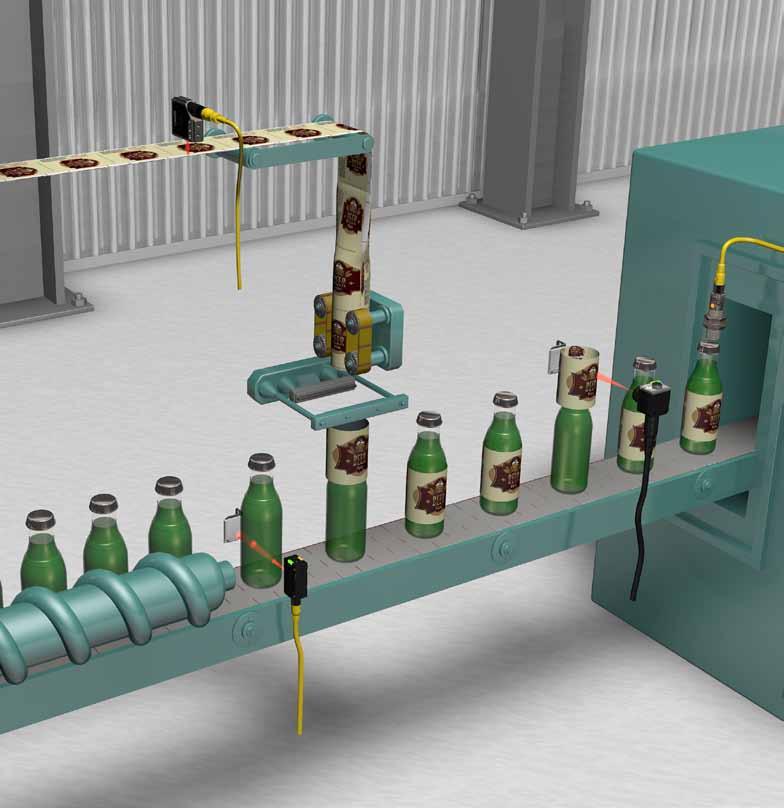

7 Sposób realizacji Skonfigurowany w sterowniku wysyła sygnał wyzwalający, że potrzebna jest nowa rola. Ponieważ wyzwolenie ma znacznik czasowy, sterownik wie, kiedy rolka zwykle się kończy i ile czasu zajmuje operatorowi jej wymiana. Nazwa dotycząca zastosowania Zone, LMS,RollSize Nazwa identyfikatora w sterowniku (Generowana automatycznie) My_7_IOL::I.Ch0.Distance My_7_IOL::I.Ch0.Triggered My_7_IOL::I.Ch0.Triggered My_7_IOL::I.Ch0.MarginLevel Instrukcje z komunikatu mogą konfigurować czujnik do wykrywania nowego opakowania podczas zmian linii Zone,CRM,Register My_7_IOL::I.Ch.Triggered Jeżeli czujnik zostanie zastąpiony innym kompatybilnym czujnikiem, sterownik wysyła złotą konfigurację do nowego czujnika Monitoruje krawędź operacyjną czujnika pod kątem pogorszenia wydajności spowodowanego zabrudzeniem soczewki. Jeżeli soczewka ulegnie zabrudzeniu, do sterownika wysyłane jest oznaczone czasem powiadomienie, że zaleca się czyszczenie, aby zagwarantować wykrywanie celu. Również zwiększenie krawędzi po czyszczeniu jest oznaczone czasowo, przez co sterownik wie, ile czasu operator potrzebował na wyczyszczenie soczewki czujnika. W przypadku uszkodzenia głowicy czujnika sterownik otrzymuje raport, że czujnik uległ awarii i dane we/wy nie są prawidłowe Zone,PE,Bottle Detect Zone,PE,BottleDetect Zone,PE,LabelDetect Zone,PX,CapDetect My_7_IOL::I.Ch.Triggered My_7_IOL::I.Ch.MarginLowAlarm My_7_IOL::I.Ch.Triggered My_7_IOL::I.Ch.MarginLowAlarm My_7_IOL::I.Ch0.Triggered My_7_IOL::I.Ch0.MarginLowAlarm My_7_IOL::I.Ch.Triggered My_7_IOL::I.Ch.MarginStatus 7
