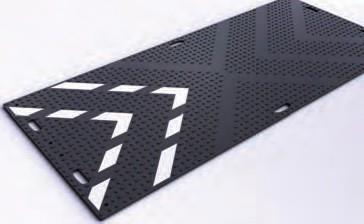

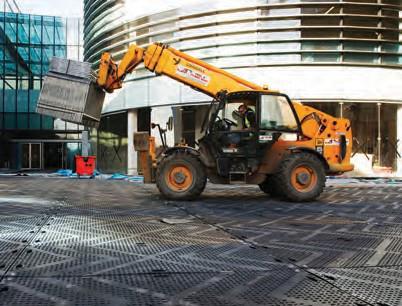

1 Podstawowa specyfikacja płyty EuroMat Podstawowe dane techniczne Płyt EuroMat do zadań specjalnych z prostym i szybkim systemem do montażu. Płyty EuroMat (EM) wykonane są z materiału polietylen o ultra wysokiej masie cząsteczkowej (UHMWPE). Wymiary: 2410mm x 1200mm x 12mm / Waga 35 kg Płyty drogowe do zadań specjalnych:» Niezwykle wytrzymałe i elastyczne.» Unikalna dwustronna powierzchnia Chevron Traction. Zaprojektowana przez inżynierów powierzchnia Chevron traction zapewnia optymalną przyczepność kół pojazdów w zmiennych warunkach gruntowo-wodnych, pomaga pozbyć się błota w czasie poruszania się po nawierzchni płyt, a wypustki redukują ryzyko przesunięcia i ześlizgnięcia się na boki, zapewniając optymalną przyczepność dla ciężkiego sprzętu, maszyn i pojazdów.» Płyty jednostronnie niskoprofilowe Rys. 1. Płyty EuroMat budowa Rys. 2. Płyty EuroMat zastosowanie Strona 1 z 5

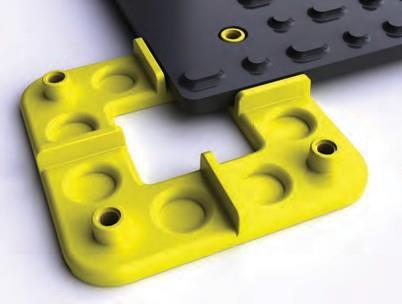

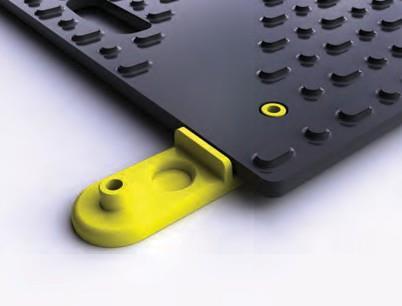

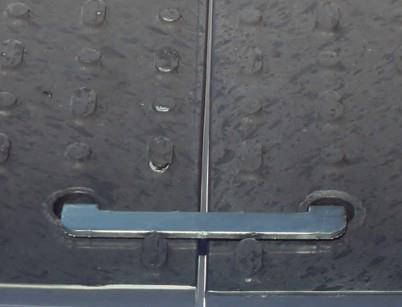

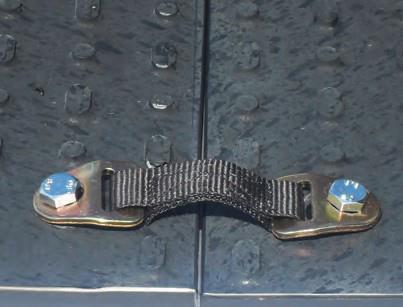

2 Rodzaje łączeń 1. Standardowe złącza uretanowe 2- / 4 -stykowe W 100% uretanowe złącza 2- i 4 stykowe umieszczane są od spodu i mocowane bolcami M10. Złącza można wzmocnić metalowym pasem w przypadku obciążenia maty ciężkimi pojazdami lub ciężkim sprzętem, lub gdy podłoże jest pochyłe. 2. Szybkozłącza Używane w przypadku krótkoterminowych projektów, gdy ważna jest szybkość montażu i demontażu maty. Złącze przeciągane jest jedynie przez otwory, a następnie pod spodem maty. 3. Złącza typu flex Montowane w ten sam sposób, co złącza 2- i 4-stykowe. Złącza flex używane są, gdy podłoże jest pofałdowane. Strona 2 z 5

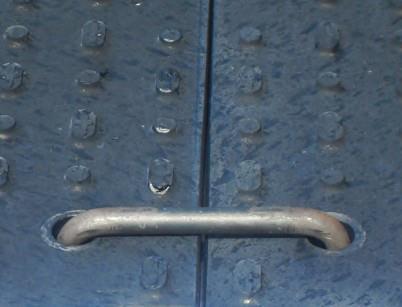

3 4. Metalowa zawleczka w kształcie litery U Metalowe zawleczki stosowane są wraz z innymi rodzajami złącz, gdy panele EuroMat rozkładane są na pochyłym podłożu. Zalety produktu w stosunku do innych rozwiązań: 1) Waga produktu: 35 kg. Wygodne w użytkowaniu: płyty nie wymagają specjalistycznego sprzętu do rozkładania, można rozkładać ręcznie w dwie osoby 2) Niższy koszt transportu płyt przykładowo na jedną ciężarówkę typu plandeka wchodzi 550 paneli. 3) Układanie płyt - jest to łatwy i bardzo szybki montaż co przekłada się na oszczędności czasu i kosztów realizacji, które generujemy przy innych produktach. Nasz produkt kładziemy bezpośrednio na humus, trawę, łąkę itp. Teren musi być jedynie wyrównany, często bez wcześniejszej podsypki czy innych kosztownych procesów przygotowawczych. 4) Mobilność płyty - dobrze planując prace można ograniczyć do minimum ilość wynajmowanych metrów kwadratowych dzięki łatwości składania i rozkładania można przemieszczać się dalej wraz z etapami pracy. 5) Wytrzymałość płyty: ok. 80 ton. 6) Kosztach sprzątania lub rekultywacji - po zakończeniu projektu i zdjęciu płyt Euromat nie jest wymagana rekultywacja gruntu. Poza niwelacją kosztu i czasu rekultywacji płyty Euromat są dlatego też przyjazne dla środowiska. 7) Efektywności, komfortu i najwyższego bezpieczeństwa pracy nawet w zmiennych warunkach gruntowo-wodnych wypustki powierzchni płyty Euromat minimalizują ryzyko ześlizgnięć czy obsunięć a specjalne połączenia stabilizują całą nawierzchnię (brak tych elementów przy innych technologiach). Płyty Euromat zapewniają optymalną przyczepność dla ciężkiego sprzętu, maszyn i pojazdów więc prace, przejazdy pojazdów przebiegają znacznie sprawniej i najbezpieczniej. 8) Płyty Euromat w stosunku do innych rozwiązań nie wymagają dźwigów czy innych specjalistycznych sprzętów do rozkładania czy przekładania drogi. Inne rozwiązania, np. płyty stalowe czy betonowe, ze względu na swoją wysoką wagę i wymiary wymagają ciężkiego sprzętu budowlanego. 9) Estetyka - ułożona droga z płyt Euromat wygląda schludnie, elegancko i bezpiecznie. Płyty te używane są na nawet najbardziej medialnych projektach. Strona 3 z 5

4 10) W ciężkich warunkach pogodowych, wysokich wymaganiach w zakresie BHP i wytrzymałości na nawet ekstremalne ciężary, ułożona powierzchnia najlepiej zdaje egzamin i pozwala na dojazd do trudno dostępnych terenów oraz wykonanie prac zgodnie z harmonogramem Szczegółowe dane techniczne Płyt EuroMat do zadań specjalnych: Materiał Rozmiar Obciążenie Różnice temperatur Kolorystyka Łączniki Dwustronne profilowanie Cechy środowiskowe Polietylen o ultra dużej gęstości (HDPE) w 100% nadający się do recyklingu 2410mm x 1200mm x 12mm; Waga: 35kg 80 ton* * Wydajność obciążenia zależy od warunków gruntowych, jak również wagi i rodzaju pojazdów i maszyn. Proeko Serwis Sp z o.o., jego przedstawiciele lub pracownicy nie odpowiadają za uszkodzenia istniejącego gruntu lub nieruchomości poprzez wykorzystanie systemu EuroMat. Produkty EuroMat używane są na całym świecie, w warunkach zróżnicowanych pod względem temperatury. Zalecany zakres temperatury roboczej to -50 C do +80 C. W surowych klimatach zaleca się właśnie systemy EuroMat wykonane z UHMWPE. Płyta czarna- biała Standardowe złącza uretanowe 2- / 4 -stykowe Szybkozłącza Złącza typu flex Metalowa zawleczka w kształcie litery U Unikalna powierzchnia Chevron traction zapewnia optymalną przyczepność i redukuje ryzyko przesunięcie lub ześlizgnięcia, zapewniając bezpieczny ruch sprzętu ciężkiego, maszyn i pojazdów. Na odwrocie płyty powierzchnia nisko profilowa. Płyty odporne na warunki pogodowe, wodę i substancje chemiczne. Polietylen HD jest odporny na kwasy, zasady i rozpuszczalniki. Właściwości mechaniczne płyt HDPE EuroMat Wytrzymałość na rozciąganie [MPa] Wytrzymałość na zginanie [MPa] Moduły zginania [MPa] Udarność w próbie Charpy ego 5-6 [kj/m 2 ] Współczynnik Poissona (wartość teoretyczna) 0,35-0,38 Testy kompresji (maks. wartość przed końcem testu ) 250 [t] Właściwości ogólne płyt HDPE EuroMat Gęstość [kg/m 3 ] Kurczliwość 2-4 [%] Absorpcja wody 0,01 [%] Rozszerzalność cieplna [e-6/k] Przewodność cieplna 0,46-0,52 [W/m.K] Ciepło właściwe [J/kg.K] Temperatura topnienia [ C] Temperatura zeszklenia [ C] Temperatura użytkowa [ C] Rezystywność 5e+17-1e+21 [Ohm.mm 2 /m] Wartość napięcia przebicia 17,7-19,7 [kv/mm] Współczynnik stratności 0,0005-0,0008 Współczynnik tarcia 0,25-0,3 Współczynnik załamania 1,52-1,53 Strona 4 z 5

5 Charakterystyka czynników mających wpływ na zdrowie i bezpieczeństwo człowieka oraz środowiska OGÓLNE Zagrożenia dla człowieka i środowiska Środowisko Rozpuszczalność w wodzie Zgodność w prawem WŁAŚCIWOŚCI BEZPIECZEŃSTWA Punkt topnienia Temperatura zapłonu Rozkład termalny Stabilność i reakcyjność Toksyczność Brak Rozkład materiału nie stanowi niebezpieczeństwa pod względem toksykologicznym ani ekologicznym. W związku z niskim stopniem rozpuszczalności w wodzie nie przydatna pod względem biologicznym. Nierozpuszczalne. Nieuznane za szkodliwe przez przepisy ruchu drogowego. Temperatura topnienia 135 C C > 360 C > 390 C Niedegradowalne w normalnych warunkach. Degradacja następuje w temperaturze wyższej niż temperaturę rozkładu. Nieszkodliwe w normalnych warunkach. Strona 5 z 5
