1 Czerwiec 2015 Płyty do ogrzewania podłogowego

2 Ogrzewanie podłogowe to nowoczesny i estetyczny sposób na ogrzanie domu czy mieszkania Płyty styropianowe KNAUF Therm Floor Heating umożliwiają łatwy montaż systemu

3 Płyty do izolacji w systemach ogrzewania podłogowego Płyty KNAUF Therm EXPERT Floor Heating 100 λ 35 Płyty KNAUF Therm EXPERT Floor Heating 200 λ 31

4 Przeznaczenie płyt styropianowych Knauf Therm Expert Floor Heating Płyty styropianowe KNAUF Therm Expert Floor Heating przeznaczone są do układania rur grzewczych wodnego systemu ogrzewania podłogowego w obiektach (nowobudowanych jak i modernizowanych): budownictwa mieszkaniowego budownictwa zamieszkania zbiorowego budownictwa użyteczności publicznej

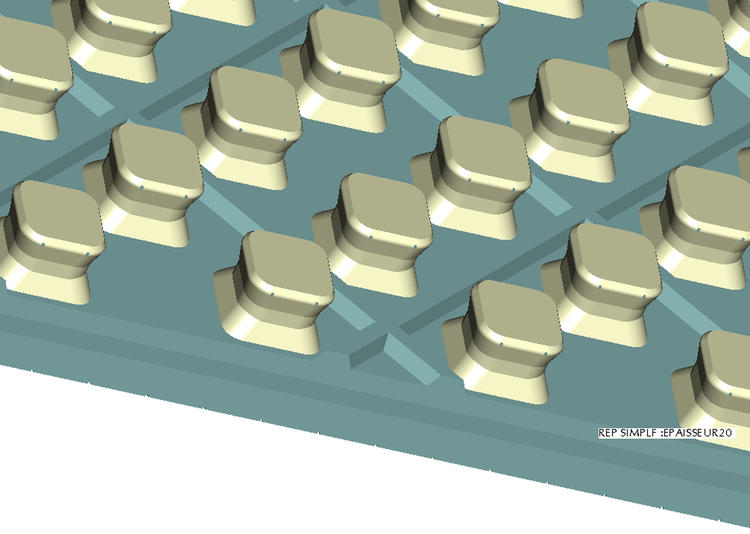

5 Płyty KNAUF Therm EXPERT Floor Heating Duży format płyt: eliminacja mostków termicznych pomiędzy warstwami styropianu przyspiesza układanie na dużych powierzchniach możliwość stosowania zwykłych rur grzewczych bez wkładki aluminiowej Zamek: likwiduje mostki termiczne między płytami gwarantuje stabilną powierzchnię po połączeniu płyt zabezpiecza przed wpłynięciem wylewki pod płyty Wypustki: dzięki nachyleniu (kąt ujemny) wypustek nie występuje ryzyko wypchnięcia rur nad wylewkę pełne otoczenie rurek wylewką ochrona rur przed uszkodzeniem mechanicznym szybki i łatwy montaż przewodów grzewczych

6 Płyty KNAUF Therm EXPERT Floor Heating Unikalne właściwości Niska wartość λd = wysoka izolacyjność: możliwość zmniejszenia grubości warstwy styropianu do ogrzewania podłogowego, gdy występują ograniczenia wysokości posadzki Technologia formowania: gwarancja powtarzalności gęstości wysoka jakość termiczna Niska nasiąkliwość WL(T) 1,7%

7 Parametry techniczne płyty Knauf Therm Expert Floor Heating 200 λ 31 1) Wymiary płyty z zamkiem: 1120 x 720 mm 2) Wymiary płyty bez zamka: 1100 x 700 mm 3) Średnica rurek: od 16 mm do 20 mm 4) Promień gięcia rurki: od 50 mm 5) Grubości płyt: 20 mm lub 30 mm 6) Wysokość wypustek : 27 mm

8 Parametry techniczne płyty Expert Floor Heating 100 λ 35 1) Wymiary płyty : 1200 x 800 mm 2) Średnica rurek: od 14 mm do 18 mm 3) Promień gięcia rurki: od 50 mm 4) Grubości płyt: 24 mm lub 34 mm 5) Wysokość wypustek : 25 mm

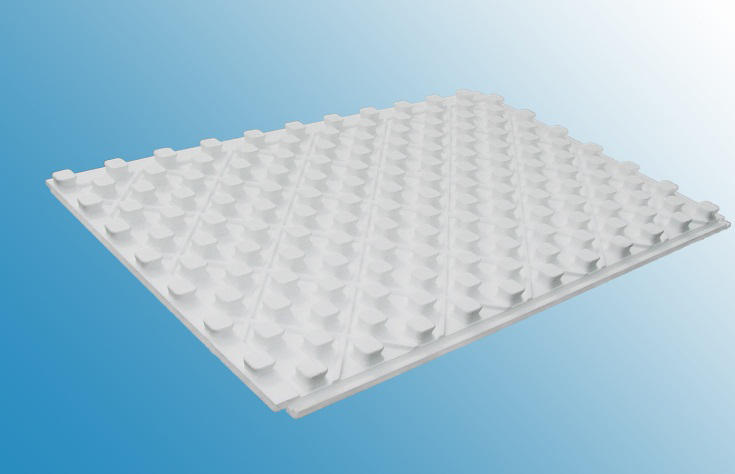

9 Aspekt wizualny płyty Expert Floor Heating 200 λ 31 Górna powierzchnia płyty Dolna powierzchnia płyty

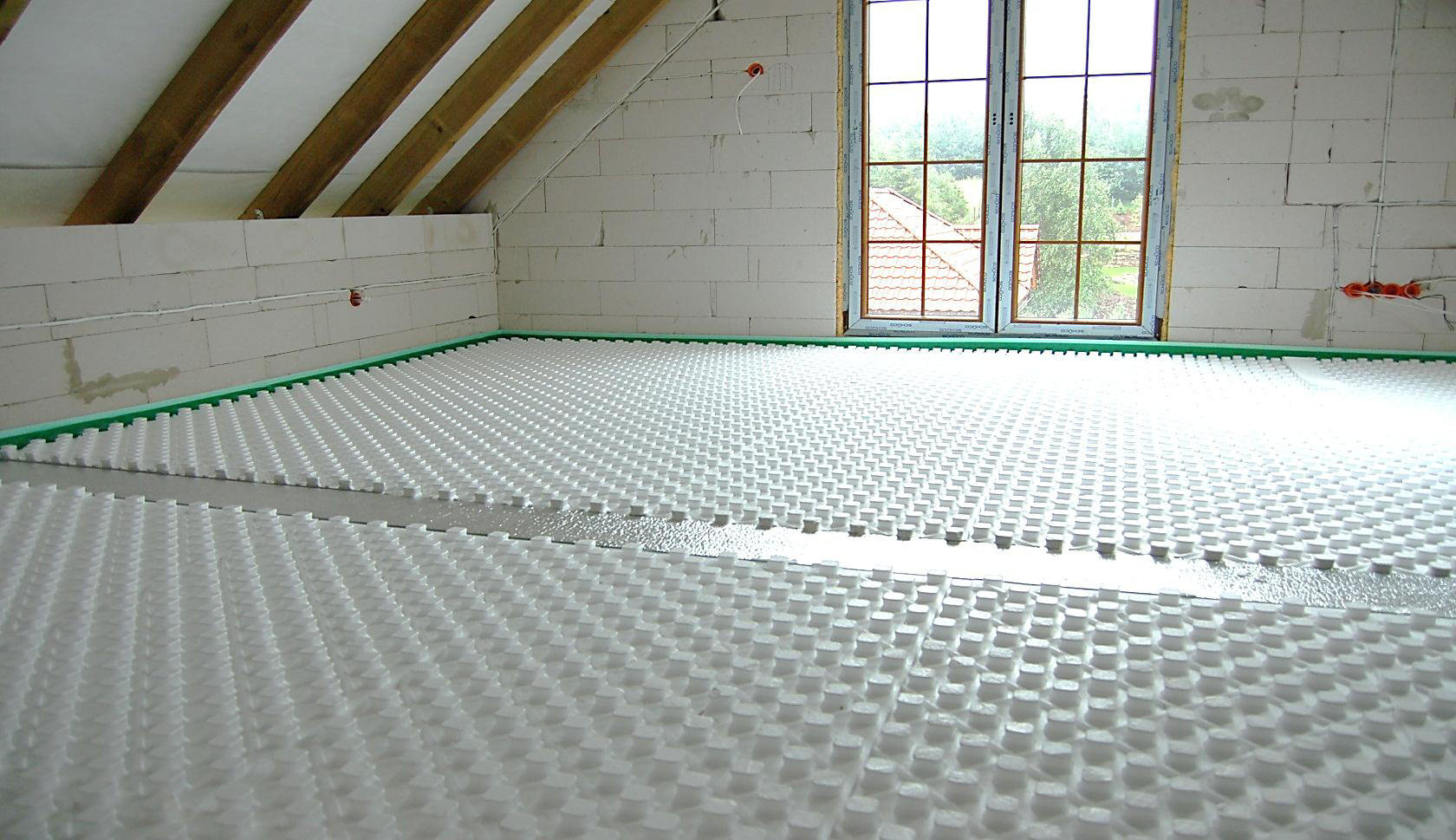

10 Etapy montażu płyt ułożenie płyt na podłożu

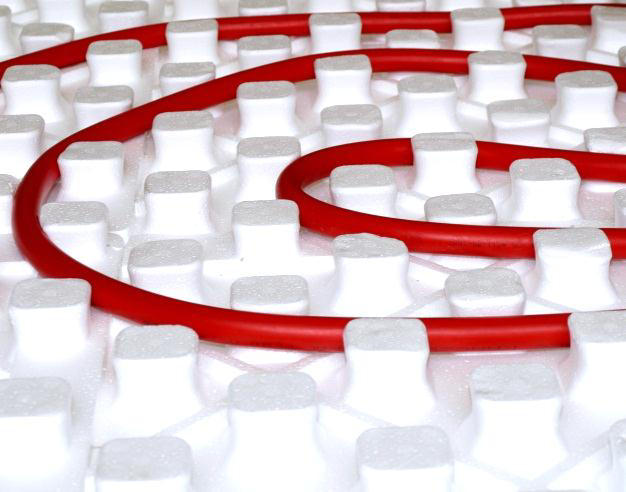

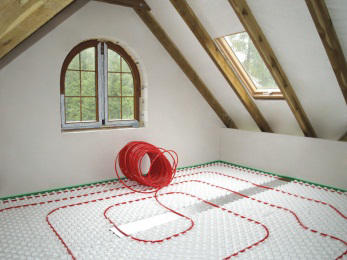

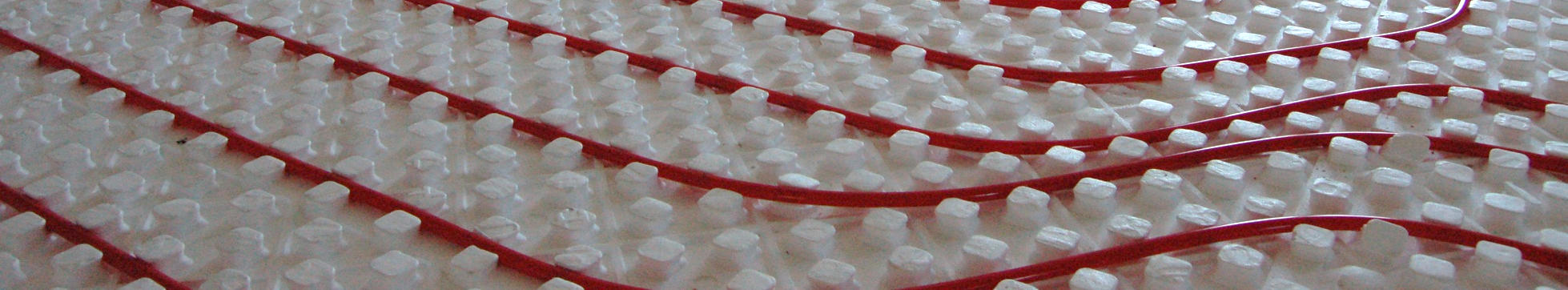

11 Etapy montażu płyty ułożenie rur systemu ogrzewania podłogowego

12 Etapy montażu płyt wykonanie wylewki

13 Etapy montażu płyt wykonanie wylewki (dystansery)

14 Etapy montażu płyt pielęgnacja

15 Porównanie kosztów ogrzewania podłogowego metoda tradycyjna vs. Knauf Therm Expert Floor Heating Styropian EPS z folią aluminiową Knauf FLOOR-Therm Grubość [mm] Wymiar [mm] 1000 x x 800 Współczynnik przewodzenia ciepła λ D [W/m K] 0,038 0,035 Naprężenia ściskające przy 10% odkształcenia względnym [kpa] Wytrzymałość na zginanie [kpa] 428 Powierzchnia krycia płyty [m 2 ] 5 0,96 Cena 1 m 2 netto 26,81 37,83 34,3 36,35 Materiały dodatkowe klipsy ilość x cena 20 x 0,11=2,2 Razem 29,01 40,03 34,3 36,35 Zsumowany czas wykonywania 1 m 2 * 5 min 3 min Zalecana objętość wylewki m 3 / 1 m 2 Koszt wylewki danej objętości m 3 /1 m 2 -przy założeniu, iż na 0,01 m 3 warstwy wylewki zużyjemy 20 kg suchej zaprawy Założona grubość wylewki 35mm ponad rurę ( dla obu rozwiązań ) 0,06 (0,06 / 0,01) x 20 x 0,50 = 80,4 0,05 (0,05 / 0,01) x 20 x 0,50 = 67 Czas wykonania 1 m 2 wylewki betonowej - o określonej objętości 2,2 min 1,5 min Koszt całkowity wykonania 1 m 2 109,41 120,43 101,3 103,35 Czas całkowity wykonania 1 m 2 7,2 min 4,5 min
