Karta materiałowa Taśma termokurczliwa SB C 50 Właściwości produktu: Tradycyjny system antykorozyjny, z wysokim potencjałem bezpieczeństwa. Folia nośna z dużą wytrzymałością mechaniczną.

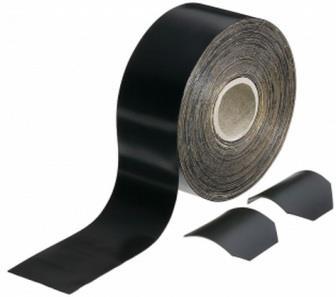

1 Karta materiałowa Taśma termokurczliwa SB C 50 Właściwości produktu: Tradycyjny system antykorozyjny, z wysokim potencjałem bezpieczeństwa. Folia nośna z dużą wytrzymałością mechaniczną. Brak konieczności stosowania podkładu gruntującego. Izolacja wysokiej jakości. Charakterystyka: Taśma termokurczliwa SB C 50 firmy Vogelsang spełnia wymogi norm: DIN EN (3/1999) i DIN (12/2000). Taśma składa się ze stabilizowanej siatkowanej polietylenowej folii nośnej, która po wewnętrznej stronie pokryta jest warstwą trwałej i nietopliwej masy na bazie butylokauczuku. Opis Taśma termokurczliwa SB C 50 jest izolacją nakładaną na ciepło. Znajduje zastosowanie w izolowaniu łuków, kształtek i obszarów połączeń spawanych rurociągów z metali niskostopowych, zabudowanych podziemnie lub w wodzie. Ponadto taśma termokurczliwa SM C 50 przeznaczona jest do naprawy mechanicznych uszkodzeń izolacji fabrycznej. Taśma termokurczliwa SB C 50 dzięki swojej wysokiej wytrzymałości mechanicznej oraz bardzo małej przepuszczalności wody i tlenu zapewnia ochronę antykorozyjną na wysokim poziomie. Izolacja Izolacja termokurczliwa SB C 50 jest odpowiednia do stosowania z izolacją fabryczną z polietylenu, polipropylenu, epoksydu, poliuretanu i bitumu. System izolacyjny nie jest wymagany podkład gruntujący, 2 warstwy taśmy termokurczliwej SB C 50, Strona 1 z 5

2 Oznaczenie normatywne izolacji: Powłoka EN C 50 Powłoka DIN C 50 DIN DVGW nr NV5180BP0284 Produkty uzupełniające: Evo Kitt Nieutwardzana, łatwa w obróbce ręcznej, trwała plastycznie masa butylokauczukowa przeznaczona do wyrównania nierównych powierzchni oraz uniknięcia pustych przestrzeni. Mata ochronna Evo Włóknina ochronna o różnych grubościach, wyprodukowana z nierozkładalnego polipropylenu, służąca jako dodatkowa ochrona mechaniczna izolacji fabrycznych i systemów izolacyjnych, nie będąca barierą w ochronie katodowej (przepuszcza prąd ochrony). Laska naprawcza Evo Do naprawy na ciepło małych uszkodzeń polietylenowej izolacji fabrycznej. Łata naprawcza C50 Łata do naprawy na ciepło, wyprodukowana z polietylenu połączonego z warstwą kleju po jednej stronie. Pokrywa miejsca uszkodzone mechanicznie (uszkodzenia do kilku cm2 lub rysy) na izolacjach polietylenowych lub polipropylenowych. Nawijarki Evo Mat Ręczne nawijarki do taśm ułatwiają spiralne nawinięcie taśm na rury i łuki (równe naciągnięcie, ustawienie szerokości zakładek). Strona 2 z 5

3 Właściwości TAŚMA TERMOKURCZLIWA SB C 50 Właściwość Jedn. Typowa wartość Metoda badania Folia nośna kolor, grubość, czarny, 0,4 Warstwa butylokauczuku kolor, grubość, czarny, 0,7 Łączna grubość 1,1 Wydłużenie przy zrywaniu Wytrzymałość na rozciąganie MPa MPa Twardość (folia PE) Shore D 45 Absorpcja wody < 0,05 Próba odrywania 100/min 300/min Odporność na promieniowanie UV 2,0 6 0,2 4 odporna na promieniowanie UV zawartość sadzy 2 Szybkość obkurczania 12 Odporność na starzenie zmiana wydłużenia przy zrywaniu po 100 dniach w temp. 70 C zmiana wytrzymałości na rozciąganie po 100 dniach w temp. 70 C Wytrzymałość chemiczna (24h przechowywania przy ) odporność na: 2 1 0,1 n NaOH 0,1 n Na 2 SO 4 0,1 n H 2 SO 4 0,1 n HCl DIN ISO868 DIN EN ISO 62 ASTM D 570 DIN EN ; VDE :200504: min 180 swobodne obkurczanie Strona 3 z 5

4 SYSTEM IZOLACYJNY Właściwość Jedn. Typowe wartości Oznaczenie normatywne Odporność na uderzenie Wytrzymałość na wgniatanie nacisk grubość pozostałej powłoki J J/ 2 DIN C50 EN C ,7 6,3 10 0,6 Metoda badania Rezystencja właściwa powłoki Ω/m2 >10 11 Napięcie przebicia kv/ 44 ASTM D 149 Katodowa korozja podpowierzchniowa, 28 dni Próba odrywania na powierzchni 10/min na powierzchni 10/min na izolacji 10/min na izolacji 10/min 3 4 na powierzchni /min 3,0 0,5 Naprężenie zrywania na na na izolacji na izolacji na izolacji 2 0,06 0,03 Montaż Informacje na temat poprawnego montażu taśmy termokurczliwej SB C50 znajdują się w Instrukcji montażu taśmy termokurczliwej SB C50. Strona 4 z 5

5 Konfekcjonowanie Taśma termokurczliwa SB C 50 dostępna jest w rolkach długości 10 lub 15m, z przekładką, w woreczkach HDPE przechowywanych w kartonach (412x302x217) Szerokość rolki Liczba rolek w kartonie Długość rolki 10m Objętość m2 Waga kg Liczba rolek w kartonie Długość rolki 15m Objętość m2 Waga kg , , , , , , , ,0 20 Uwagi końcowe: Nasze systemy izolacyjne nie są przeznaczone do uszczelniania rurociągów lecz służą wyłącznie prewencji i ochronie antykorozyjnej. Wykonanie izolacji w sposób zgodny z zaleceniami producenta jest warunkiem uzyskania najwyższej trwałości i skuteczności. Informacje zawarte w tym dokumencie opierają się na wiedzy i doświadczeniu producenta. W razie wystąpienia w trakcie izolowania nieprzewidzianych okoliczności, izolerzy powinni zdać się na własne doświadczenie. Dane zawarte w niniejszym dokumencie nie są prawnie wiążące. Strona 5 z 5
