1 PANELE ŚCIENNE I SUFITOWE GEPTO KARTA INFORMACYJNA PRODUKTU

2

3 Szanowni Klienci! Gratulujemy udanego wyboru i dziękujemy za zaufanie i dokonanie zakupu produktów Gepetto! Wychodząc naprzeciw Państwa oczekiwaniom, przygotowaliśmy Kartę Informacyjną Produktu. Znajdą w niej Państwo zbiór istotnych informacji na temat paneli ściennych i sufitowych GEPTO. Karta dodatkowo zawiera informacje o prawidłowym montażu i użytkowaniu. Zalecamy szczegółowe zapoznanie się z niniejszą Kartą Informacyjną Produktu. Wierzymy, że zamówione panele ścienne i sufitowe GEPTO, będą spełniać Państwa wszystkie oczekiwania, zarówno pod względem estetyki, jak i funkcjonalności oraz pomogą w stworzeniu ciekawych i przytulnych miejsc. Paweł Sędek właściciel Gepetto wraz z zespołem. Józefów, Styczeń 2018

4 OPIS PRODUKTU Panele ścienne i sufitowe GEPTO, to elementy dekoracyjne do montażu wewnątrz pomieszczeń. Panele te nie mogą być narażone na zbyt wysoką wilgoć oraz bezpośredni kontakt z wodą. Panele ścienne i sufitowe GEPTO, przez Architektów i Projektantów potocznie zwane żyletkami, to fornirowane lub laminowane elementy, których rdzeń stanowi płyta drewnopochodna (wiórowa lub mdf). KOLEKCJE: - COMPLETO - przytwierdzone do pleców z płyty laminowanej (na zamówienie również fornirowanej), nie widać co jest pod spodem, - CALADO - ażurowe, przytwierdzone do metalowych listew, widać co jest pod spodem i widać listwy, - SOLO - pojedyncze lamelki z dwustronną taśmą samoprzylepną, do montażu bezpośrednio na ścianę, - SEPARADO pojedyncze lamelki wykończone dookoła, do montażu jako ażurowe ścianki działowe. LAMELKI: Elementy fornirowane wykończone są matowym lakierem wodnym i zarówno jak elementy laminowane dostępne są w klasie odporności na ogień B-s2,d0. Lamelki fornirowane występują w trzech naturalnych gatunkach fornirów: Dąb natur, Buk natur, Jesion biały. Na zamówienie dostępne są inne gatunki fornirów. Fornir, to taki cienki kawałek naturalnego drewna. Każde drewno jest materiałem unikalnym, nie ma dwóch takich samych, zatem ich kolorystyka i rysunek może się różnić od siebie. Szerokość lamelek wynosi odpowiednio: - fornirowane - 2cm, 3cm lub 4cm, Laminowane 1,8cm lub 3,6cm, stąd analogiczna nazwa paneli GEPTO1,8, GEPTO2, GEPTO3, GEPTO3,6, GEPTO4. Głębokość/wysokość lamelek, to standardowo 40mm (COMPLETO, CALADO i SOLO) oraz 80mm (SEPARADO). Na zamówienie można ją zmienić. Długość lamelek to 277,5cm (lamelki fornirowane), czyli 1mm krótsze niż plecy.

5 ROZSTAW LAMELEK: Panele COMPLETO i CALADO występują standardowo w trzech rozstawach lamelek (na zamówienie możliwe jest wykonanie w niestandardowym rozstawie podanym w tabeli). W panelach SOLO rozstaw może być dowolny (zaleca się odstęp pomiędzy lamelkami co najmniej 1mm). SLIM X1 X2 X3 X4 X5 X6 X7 X8 GEPTO2 180x2776 Z 200x2776 Z Z Z Z 200x2776 GEPTO3 200x2776 Z 180x2776 Z 160x2776 Z Z Z GEPTO4 200x2776 Z Z 160x2776 Z 200x2776 Z Z MAX X1 X2 X3 X4 X5 X6 X7 X8 GEPTO2 480x2776 Z 500x2776 Z Z Z Z 500x2776 GEPTO3 480x2776 Z 500x2776 Z 480x2776 Z Z Z GEPTO4 500x2776 Z Z 480x2776 Z 500x2776 Z Z Płyta laminowana używana jako tło/plecy oraz lamelki laminowane w kolekcji COMPLETO impregnowana jest przez Producenta do klasy odporności na ogień B-s2,d0. Występuje w trzech kolorach: biały, czarny, popiel (jasny szary). Dostępna jest zawsze w jednej grubości 18mm. Na życzenie Klienta dostarczamy poniższe dokumenty potwierdzające klasę palności B-s2,d0: - Oświadczenie na prawidłową impregnację elementów fornirowanych (zgodnie z zaleceniami producenta lakieru) wystawiany przez Gepetto - Raport palności producenta lakieru. - Klasyfikacja ogniowa płyty laminowanej (Kronopol Sp. Z o.o.). Przykładowe certyfikaty do zastosowań projektowych stanowią integralny załącznik do Karty Informacyjnej Produktu. Tolerancja wymiarowa wynosi +/- 1mm. MONTAŻ: Montaż powinien odbywać się przez specjalistów certyfikowanych przez Gepetto zgodnie z zaleceniami dla każdego produktu. Reklamacje związane z montażem przeprowadzonym niezgodnie z zaleceniami Producenta będą odrzucane jako bezpodstawne.

6 COMPLETO To panele z lamelkami fornirowanymi lub laminowanymi przykręconymi od tyłu do płyty laminowanej ( na zamówienie również fornirowanej). Dzięki pełnej budowie nie widać co jest pod spodem, zatem powierzchnia do której montowane będą panele COMPLETO nie musi być wykończona. Występują trzy grubości lamelek fornirowanych: - 2cm (GEPTO2) - 3cm (GEPTO3) - 4cm (GEPTO4) Oraz dwie lamelek laminowanym: - 1,8cm (GEPTO1,8) - 3,6cm (GEPTO3,6) Lamelki mają wysokość 4cm (na zamówienie wysokość można zmienić). Rysunek techniczny przekroju poprzecznego dołączony jest do Karty Informacyjnej Produktu. Lamelki mają długość 277,5cm (są 1mm krótsze niż płyta laminowana na plecach). Plecy mają długość 277,6cm. Panele COMPLETO występują w dwóch szerokościach: SLIM i MAX. SLIM to węższe panele (ok cm), dedykowane do montażu w sposób niewidoczny (klipsy) na suficie lub ścianie. MAX to szersze panele (ok cm), dedykowane do widocznego montażu na suficie i ścianie lub niewidocznego na ścianie o ile będą oparte na stałym podłożu. Dostępne wymiary szerokość x długość [mm]: SLIM X1 X2 X3 X4 X5 X6 X7 X8 GEPTO2 180x2776 Z 200x2776 Z Z Z Z 200x2776 GEPTO3 200x2776 Z 180x2776 Z 160x2776 Z Z Z GEPTO4 200x2776 Z Z 160x2776 Z 200x2776 Z Z MAX X1 X2 X3 X4 X5 X6 X7 X8 GEPTO2 480x2776 Z 500x2776 Z Z Z Z 500x2776 GEPTO3 480x2776 Z 500x2776 Z 480x2776 Z Z Z GEPTO4 500x2776 Z Z 480x2776 Z 500x2776 Z Z Z produkt na zamówienie

7 MONTAŻ COMPLETO NIEWIDOCZNY MONTAŻ (powinien być wykonany przez Certyfikowanych Montażystów Gepetto). Do tego celu używane są dedykowane klipsy stalowe lub kompozytowe, dopasowane do rozstawu legarów, ale nie większym niż 40cm. Klipsy należy montować na spodzie pleców/tła, wzdłuż obydwu długich krawędzi Paneli GEPTO. Na krawędzi, która będzie się stykać z zamocowanym wcześniej panelem, klipsy nie mogą wypadać w miejscu, gdzie są już przykręcone klipsy zamontowanego Paneli (powinny być na mijankę). Klipsy te mają zachodzić na sąsiedni, zamontowany już panel i opierać się na nim. Z drugiej strony klipsy powinny być zamontowane w miejscu legarów i trwale do nich przykręcone. Każdy klips powinien być trwale i stabilnie zamontowany do Paneli GEPTO oraz do legara za pomocą dedykowanych wkrętów. Legar może być wykonany z drewna litego lub profili aluminiowych oraz stalowych i musi być trwale zamocowany do elementów nośnych (ściana/sufit). W przypadku sytuacji, gdzie niemożliwe jest zamontowanie paneli w sposób niewidoczny (np. panel startowy lub końcowy), zaleca się montaż widoczny na wkręty i zamaskowanie widocznych łebków silikonem, akrylem lub inną masą w kolorze pleców płyty, tak aby były jak najmniej widoczne (patrz montaż widoczny). Przy montażu podkonstrukcji i legarów, oraz przy doborze wkrętów należy koniecznie brać pod uwagę wagę Paneli GEPTO. Niewidoczny montaż dedykowany jest dla Paneli SLIM przy montażu na suficie oraz ścianie, oraz dla Paneli MAX przy montażu na ścianie. WIDOCZNY MONTAŻ (powinien być wykonany przez Certyfikowanych Montażystów Gepetto). Jest to szybszy, prostszy i trwalszy sposób montażu, który przy zastosowaniu wkrętów w kolorze pleców/tła Paneli GEPTO, nie rzuca się w oczy z dalszej odległości. Zatem z powodzeniem może być stosowany do montażu sufitów zawieszonych wyżej niż standardowo. Każdy Panel GEPTO powinien być trwale przykręcony do legara, zaleca się co najmniej 10 dedykowanych wkrętów na Panel. Wkręty powinny mieć duże łebki dostosowane do ciężaru Paneli GEPTO. Legar może być wykonany z drewna litego lub profili aluminiowych oraz stalowych i musi być trwale zamocowany do elementów nośnych (ściana/sufit). NIP: mobile: biuro@gepetto.com.pl

8 CALADO To panele z lamelkami fornirowanymi lub laminowanymi o ażurowej budowie, skręcone od tyłu metalowymi płaskownikami (co ok cm). Dzięki ażurowej budowie panele CALADO są lżejsze niż COMPLETO oraz lepiej pochłaniają dźwięk. Płaskowniki montowane są w dwóch rozstawach, aby w sąsiednich panelach mijały się i służyły jako klips montażowy (patrz rysunek poniżej). Płaskowniki standardowo występują w kolorze białym i czarnym (na zamówienie dostępne są w innych kolorach). Występują trzy grubości lamelek fornirowanych: - 2cm (GEPTO2) - 3cm (GEPTO3) - 4cm (GEPTO4) Oraz dwie lamelek laminowanym: - 1,8cm (GEPTO1,8) - 3,6cm (GEPTO3,6) Lamelki mają wysokość 4cm (na zamówienie wysokość można zmienić). Lamelki mają długość 277,5cm Panele CALADO tak jak COMPLETO występują w dwóch szerokościach: SLIM i MAX. SLIM to węższe panele (ok cm), MAX to szersze panele (ok cm), Montaż obydwu szerokości odbywa się poprzez przykręcenie przez płaskownik do podłoża lub podkonstrukcji pod spodem. Dostępne wymiary szerokość x długość [mm]: SLIM X1 X2 X3 X4 X5 X6 X7 X8 GEPTO2 180x2776 Z 200x2776 Z Z Z Z 200x2776 GEPTO3 200x2776 Z 180x2776 Z 160x2776 Z Z Z GEPTO4 200x2776 Z Z 160x2776 Z 200x2776 Z Z MAX X1 X2 X3 X4 X5 X6 X7 X8 GEPTO2 480x2776 Z 500x2776 Z Z Z Z 500x2776 GEPTO3 480x2776 Z 500x2776 Z 480x2776 Z Z Z GEPTO4 500x2776 Z Z 480x2776 Z 500x2776 Z Z Z produkt na zamówienie

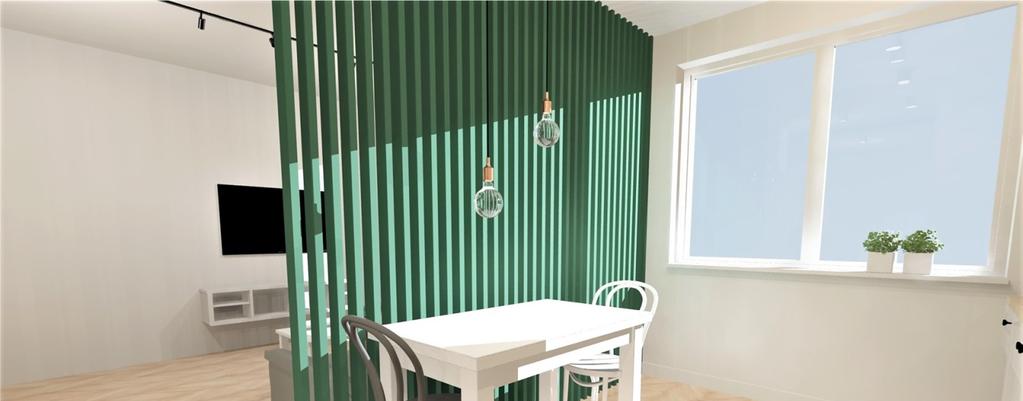

9 SOLO To pojedyncze lamelki laminowane z taśmą klejącą od spodu do montażu na elementach pionowych. Dzięki takiej budowie są bardzo proste w montażu, ponieważ wystarczy przyciąć je na pożądaną długość, zdjąć folię zabezpieczającą taśmę klejącą i mocno docisnąć przez ok. 30 sekund w miejscu, w którym mają być zamontowane. Należy pamiętać, aby podłoże było suche, czyste, odtłuszczone oraz mocne i stabilne.. Lamelki przy montażu należy przyłożyć do sztywnej i prostej listwy, ponieważ mogą być minimalnie krzywe. Występują dwie grubości lamelek: - 1,8cm (GEPTO1,8) - 3,6cm (GEPTO3,6) Lamelki mają wysokość 4cm (na zamówienie wysokość można zmienić). Lamelki mają długość 277,5cm SEPARADO To pojedyncze lamelki fornirowane lub laminowane wykończone dookoła. Dedykowane są do montażu jako przepierzenia, ażurowe ścianki działowe oraz elementy widoczne ze wszystkich stron. Standardowy montaż odbywa się za pomocą metalowych kątowników przykręcanych do podłoża oraz sufitu (lub podkonstrukcji jeżeli jest sufit podwieszany lub lamelki mają kończyć się niżej). Następnie lamelki przykręcane są do zamontowanego stabilnie kątownika wkrętami. Zarówno kątowniki jak i wkręty dostępne są w Gepetto, kątowniki nie są nawiercane. Kątownik można dodatkowo zakryć lamelką SOLO przykręcając ją lub przyklejając na taśmę dwustronną do kątownika. Ze względu na sztywność i stabilność lamelki SEPARADO dostępne są poniższych rozmiarach: Występują dwie grubości lamelek fornirowanych: - 3cm (GEPTO3) - 4cm (GEPTO4) Oraz jedna laminowana: - 3,6cm (GEPTO3,6) Lamelki mają wysokość 8cm (na zamówienie wysokość można zmienić). Lamelki mają długość 277,5cm
