1 Kocioł kondensacyjny Suprapur KBR / KSBR Junkers w Polsce

2 Suprapur KBR / KSBR 2

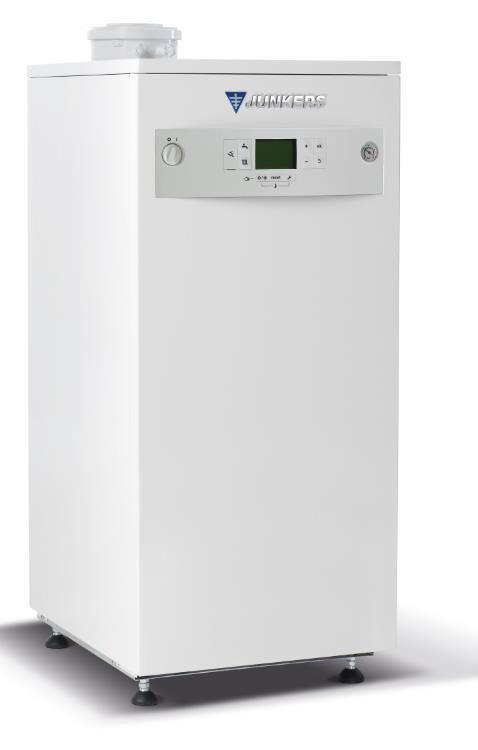

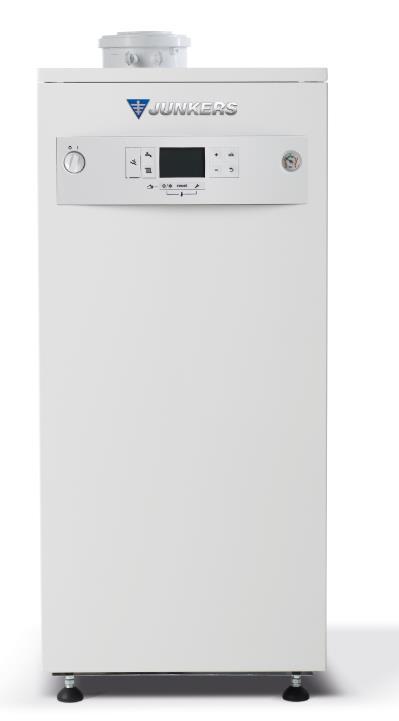

3 Informacje ogólne Stojący kocioł kondensacyjny - 16, 30 i 42 kw klasa energetyczna A Idealny do modernizacji instalacji z kotłami atmosferycznymi Bardzo efektywne działanie ze względu na wysoką wydajność nominalną (do 109,8%) Kompaktowe wymiary i niewielka masa ułatwiają transport i montaż Szeroka modulacja % Bardzo cicha praca 3

4 Informacje ogólne Panel sterujący BC23 Współpraca z automatyką FX, EMS.2 Proste podłączenie hydrauliczne Koncentryczny 80/125 system spalinowy Długa żywotność kotła dzięki zastosowaniu wymiennika Al-Si (WB5) Łatwy dostęp do wszystkich elementów z przodu 4

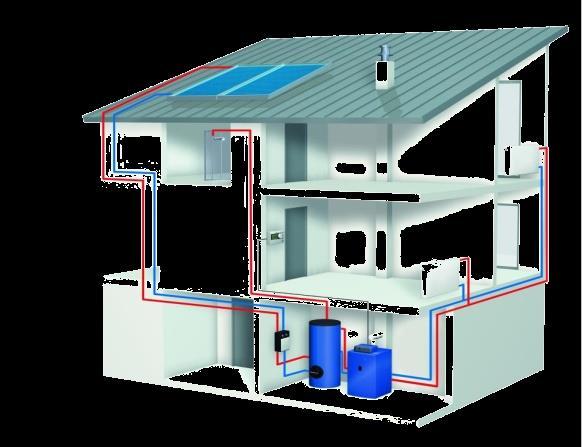

5 Informacje ogólne KBR / KSBR- idealnie nadaje się do kombinacji systemów solarnych przygotowania ciepłej wody użytkowej, jak również do połączenia przygotowania ciepłej wody użytkowej i wspomagania ogrzewania Inteligentny system sterowania z zastosowaniem modułu MS100 zwiększa wykorzystanie energii słonecznej nawet o 10% 5

6 Korzyści dla użytkownika Oczekiwania Zalety Cechy urządzenia Niskie koszty eksploatacji Wysoka efektywność Kotły mogą pracować z efektywnością osiągającą nawet 109,8% co sprawia, że paliwo jest wykorzystywane w najbardziej efektywny sposób Niski koszt inwestycji Atrakcyjna cena Kocioł oferuje bardzo dobrą jakość i funkcjonalność za niewielką cenę w porównaniu z innymi produktami na rynku kotłów kondensacyjnych Efektywna, automatyczna praca Bezproblemowa eksploatacja Szeroki wybór sterowników Serwis marki Junkers Kompatybilny ze wszystkimi, łatwymi w użyciu sterownikami EMS i modułami umożliwiającymi podniesienie funkcjonalności w celu generowania dodatkowych oszczędności Znana, stabilna i rozpoznawana marka Junkers jako Partner, na którym można polegać 6

7 Korzyści dla instalatora Oczekiwania Zalety Cechy urządzenia Optymalne koszty Prosta instalacja Kompletna oferta Niski koszt inwestycji Lekka i kompaktowa jednostka Wszystkie produkty dostępne w marce Junkers Kocioł kondensacyjny o klasie A (ErP) w cenie zbliżonej do obecnie sprzedawanych kotłów atmosferycznych Lekka i kompaktowa jednostka ułatwia ustawienie urządzenia, pozwala na łatwy transport i wniesienie do kotłowni Różne wersje (standard i system), kompatybilność z szeroką gamą sterowników, dostępne zbiorniki c.w.u. Znajomość produktu Wiele elementów z innych produktów Wiele elementów użytych w nowych kotłach jest już wykorzystywane w dostępnych urządzeniach. Instalator posiada wiedzę, narzędzia i części zamienne. 7

8 Zakres dostawy, wymiary 1.Zasilanie c.o. 2.Przyłącze gazowe 3.Powrót z zasobnika c.w.u. (osprzęt dodatkowyz zestawem zaworu przełączającego) 4.Powrót c.o. 5.Odpływ kondensatu 6.Króciec spalin 1 ¾ mm 80/125 Masa 54 kg 8

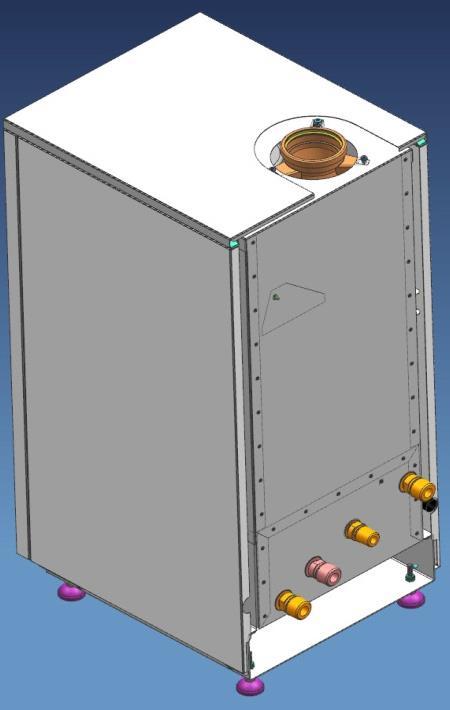

9 Dane techniczne Widok z przodu Widok z tyłu Obudowa górna - demontowana 2.Włącznik główny 3. Panel BC23 4. Manometr 5.Obudowa przednia - demontowana Podłączenie przewodu spalinowego (koncentryczny 80/125) 7. Zasilanie i powrót (powrót z zasobnika c.w.u. - osprzęt dodatkowy) 8.Przyłącze gazowe Odpływ kondensatu 10.Nóżki regulacyjne 9

10 Dane techniczne Parametr 16 kw KBR (Regular) 30 kw KBR (Regular) Parametry 80/60 42 kw KBR (Regular) 16 kw KSBR (System) 30 kw KSBR (System) Moc kotła min/max kw 4,0/15,5 7,8/30,4 10,2/37,5 4,0/15,5 7,8/30,4 Temperatura spalin C 67/55 67/55 77/55 67/55 67/55 Max przepływ spalin g/s 6,8 13,3 17,2 6,8 13,3 Parametry 40/30 Moc kotła min/max kw 4,3/16,7 8,2/31,9 10,5/38,8 4,3/16,7 8,2/31,9 Temperatura spalin C 43/22 43/22 43/22 43/22 43/22 Max ilość kondensatu Obciążenie cieplne min/max l/h 3.7 kw 3,7/16,0 8,0/30,9 10,3/38,1 3,7/16,0 8,0/30,9 Zużycie gazu (G20) m 3 /h 1,66 3,28 4,04 1,66 3,28 10

11 Dane techniczne Parametr 16 kw KBR (Regular) 30 kw KBR (Regular) 42 kw KBR (Regular) 16 kw KSBR (System) 30 kw KSBR (System) Poziom hałasu db(a) Stopień ochrony Max ciśnienie robocze Ciśnienie gazu min/max X4D bar 3 mbar 17/25 Pojemność l 3,75 Max temperatura zasilania C 82 11

12 Suprastar Supraline Suprapur Wymiary 930/817/970mm Gaz R 1 Zasilenie co R 1½ Powrót co R 1½ Komin 150mm Uwaga: do 6bar Wymiary 850/ /737mm (42kW) Gaz R ½ (¾ dla 42kW) Zasilenie co R 1 Powrót co R 1 Komin 130/150/180mm Uwaga: do 4bar Wymiary 900/394/466mm Gaz R ¾ Zasilenie co R 1 Powrót co R 1 Komin: 125mm do 3bar 12

13 Wymiennik Sprawdzona konstrukcja istniejąca na rynku od wielu lat Specjalna metoda produkcji zapewniająca uzyskanie jednorodnej mikrostruktury Najwyższa sprawność dzięki dużej powierzchni wymiany ciepła i optymalnemu przepływowi spalin Aluminiowo-krzemowy (Al-Si) wymiennik z dużą zawartością Si w celu lepszej ochrony przed korozją Otwierany z przodu Bardzo łatwy serwis 13

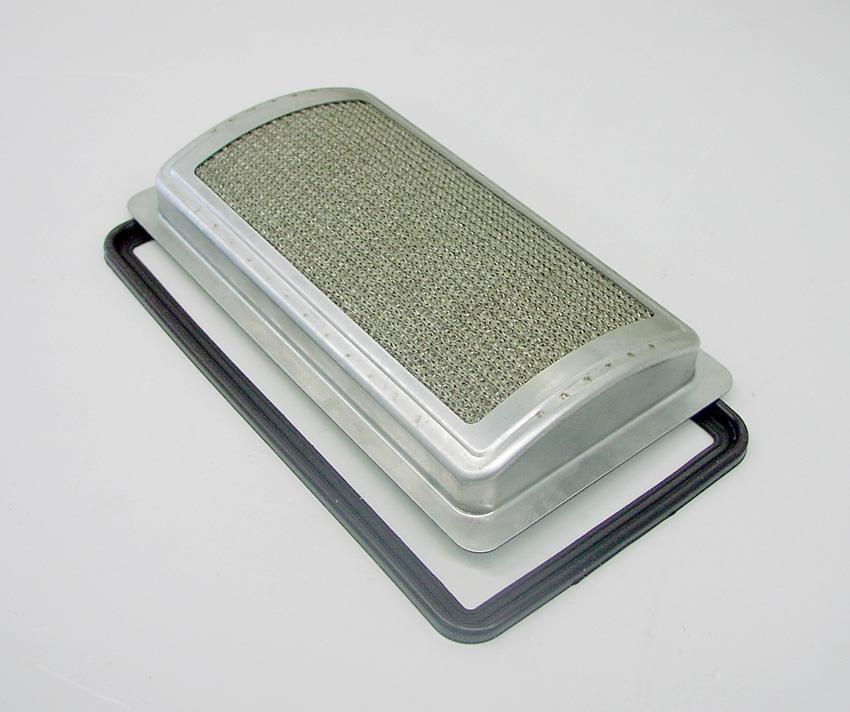

14 Palnik Palnik z metalową siatką Modulacja % zapewniająca niską emisję Bardzo cichy Kontrola pracy zapewniona przez BC23 Przezbrojenie na gaz płynny (LPG) - wymiana przewodu powietrznego i kostki kodowej 14

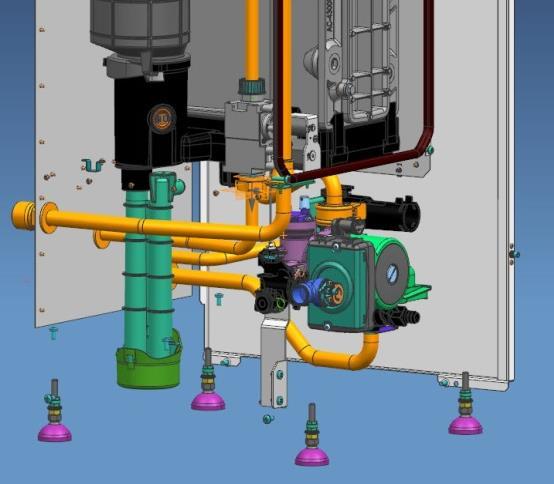

15 Porównanie wersji KBR i KSBR Regular: KBR - niższa cena System: KSBR - kompleksowa dostawa Hydroblok Wymiennik ciepła Palnik Panel sterujący BC23 Zawór bezpieczeństwa Wymiennik ciepła, palnik, sterownik BC23, zawór bezpieczeństwa Zintegrowana energooszczędna pompa Przygotowany do podłączenia zaworu przełączającego (dodatkowy osprzęt) 15

16 Sterowanie Automatyka EMS 2 CW400 / CW100 / CR10 Module Moduły EMS EMS Integracja kotła z systemem solarnym z modułem MS 100 do 10% dodatkowego zysku solarnego* do 24% mniej startów palnika * Potwierdzone badaniami Fraunhofer Institut 16

17 Sterowanie Styk bezpotencjałowy Regulator włącz-wyłącz Sterowanie w zależności od temperatury zewnętrznej *(wymagany czujnik temperatury zewnętrznej) 17

18 Spadek ciśnienia, przepływ przez wer. Standard [mbar] Suprapur KBR / KSBR Wersja KBR (Regular) straty ciśnienia KBR 42 kw KBR 30 kw KBR16 kw Przepływ [l/h] 18 Typowy spadek ciśnienia dla wersji kotła Standard 16 kw przy T20 K: 70 mbar przy przepływie 700 l/h Typowy spadek ciśnienia dla wersji kotła Standard 30 kw przy T20 K: 220 mbar przy przepływie 1300 l/h Typowy spadek ciśnienia dla wersji kotła Standard 42 kw przy T20 K: 430 mbar przy przepływie 1800 l/h Relatywnie mały spadek ciśnienia pozwala na stosowanie mniejszych pomp

19 Available pump head in mbar Suprapur KBR / KSBR Wersja KSBR (System) straty ciśnienia KSBR 16 kw KSBR 30 kw Flow rate in ltr/hr Hydroblok z energooszczędną pompą Grundfos UPM Zintegrowana pompa w kotle System KSBR 16 kw i 30 kw Typowa wysokość podnoszenia pompy przy T20 K dla jednostki 16 kw: 6,5 m przy przepływie 700 l/h Typowa wysokość podnoszenia pompy przy T20 K dla jednostki 30 kw: 4,5 m przy przepływie 1300 l/h Możliwa współpraca w prostych układach bez sprzęgła hydraulicznego

20 Schematy hydrauliczne Kocioł KSBR (System) układ bez sprzęgła hydraulicznego c.w.u. i jeden obieg c.o. bez mieszacza Kocioł Systemowy z wmontowanym zaworem przełączającym Wewnętrzna pompa zapewnia przepływ w obiegu c.o. i c.w.u. = zewnętrzna pompa i sprzęgło nie są konieczne Maksymalne straty ciśnienia c.o. i c.w.u. nie mogą przekraczać 6,5 m (16 kw) i 4,5 m (30 kw) przy T20 K Regulacja pogodowa przy użyciu CW100 20

21 Schematy hydrauliczne Kocioł KSBR (System) układ ze sprzęgłem hydraulicznym c.w.u. i jeden obieg c.o. z mieszaczem Kocioł Systemowy bez wbudowanego zaworu mieszającego Wewnętrzna pompa zapewnia przepływ po stronie kotła. Obieg c.w.u i c.o. z własnymi pompami = wymagane sprzęgło hydrauliczne Priorytet c.w.u lub praca równoległa Regulacja pogodowa przy użyciu CW100 w połączeniu z modułem MM100 21

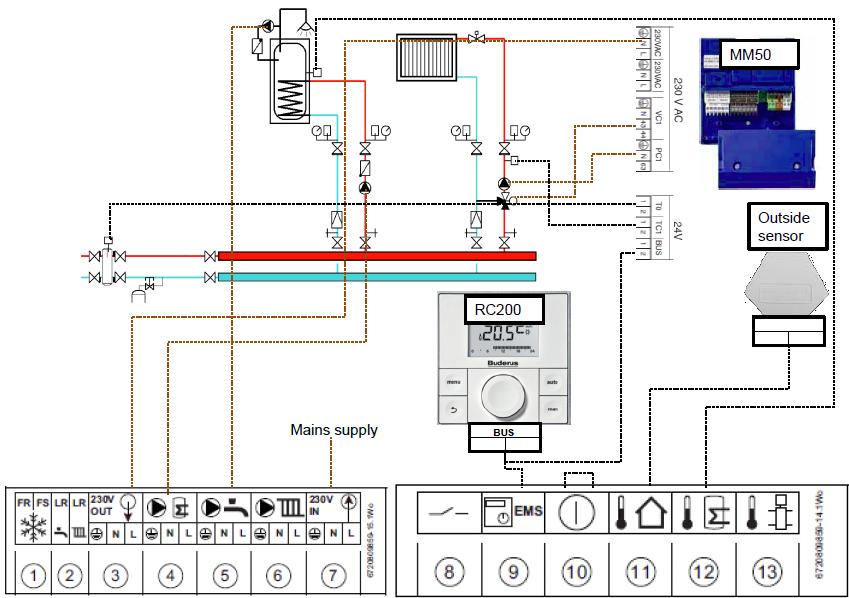

22 Schematy hydrauliczne Kocioł KBR (Regular) układ ze sprzęgłem hydraulicznym c.w.u. i jeden obieg c.o. z mieszaczem Kocioł standardowy wymagana dodatkowa pompa obiegowa po stronie kotła = wymagane sprzęgło hydrauliczne Priorytet c.w.u lub praca równoległa Regulacja pogodowa przy użyciu RC200 w połączeniu z modułem MM100 22

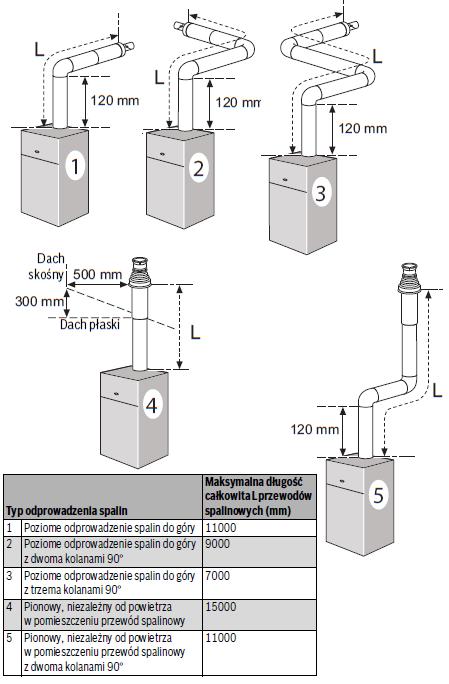

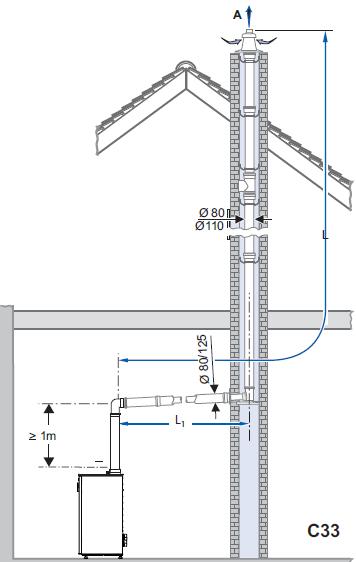

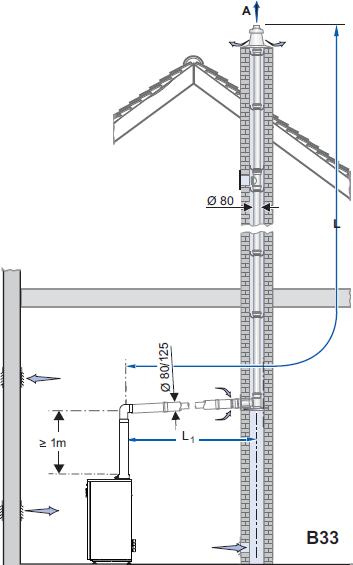

23 Systemy spalinowe 23

24 Osprzęt Zestaw do podłączenia zasobnika do kotła KSBR (System) Umożliwia montaż prostych systemów - 1x c.w.u. i 1 obieg c.o. bez sprzęgła hydraulicznego i dodatkowych pomp Tworzy drugie podejście do podłączenia zasobnika, naczynia przeponowego Zestaw zawiera rurkę przyłączeniową, zawór przełączający, czujnik temperatury zasobnika 24

25 Serwis Konserwacja Wygodny dostęp do czyszczenia i konserwacji Wszystkie elementy są łatwo dostępne od przodu Łatwy demontaż palnika Wygodnie i szybkie podłączenie współpracujących elementów elektrycznych (pompy, czujniki, regulatory) 25

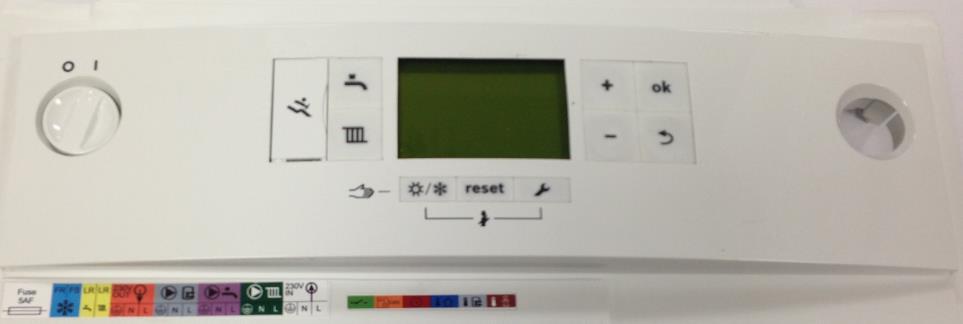

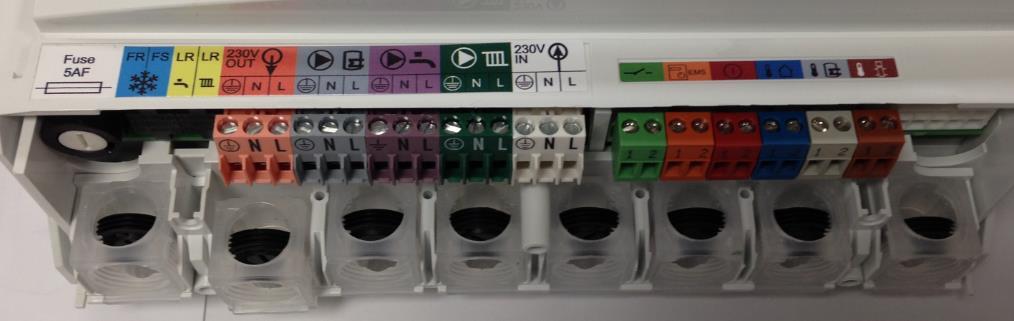

26 Panel sterujący BC23 Duże, wygodne w użyciu czytelne klawisze Prosta nawigacja symbole i klawisze plus/minus Przyłącza elektryczne 26

27 Panel sterujący BC23 Zwiększanie wartości Zmniejszenie większości Esc / wstecz Wybór parametrów / Zapis wartości / Wybór podmenu CWU (Nastawa temp./ podwójne przyciśnięcie -> włączona/wyłączona eko) CO (Nastawa temp./ podwójne przyciśnięcie -> włączona, wyłączona) Przełącznik (Lato, Zima) Przytrzymanie przez 5 s tryb manualny Odblokowanie urządzenia / Reset Info-Menu (odczyt) 27

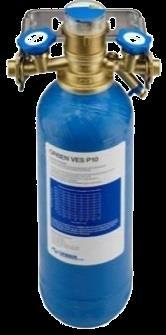

28 Ilość wody wlana do układu przez okres eksploatacji kotła [m 3 ] Suprapur KBR / KSBR Jakość wody W większości przypadków nie jest wymagane uzdatnianie wody Należy przestrzegać wymagań dla kotłów z wymiennikami aluminiowymi Woda uzdatniana <10ms/cm do 50kW do 100kW Nie wolno napełniać instalacji wodą ze studni lub z cieków wodnych Bez uzdatniania Poniżej linii na wykresie - można używać wody bez uzdatniania Twardość wody [ dh] Powyżej linii na wykresie - używać wody uzdatnianej (przewodność <10 micro siemens/cm) 28

29 ErP etykiety Dostarczane z kotłem Muszą być naklejone na urządzeniach wystawowych i innych miejscach publicznych Muszą być umieszczone w: - katalogach - dokumentacji - broszurach - cennikach - stronach internetowych 29
