2 AUTOSTRADA A1 PYRZOWICE - PIEKARY ŚLĄSKIE Stabilizacja skarp Projekt Lokalizacja Kraj / region Autostrada A1 Pyrzowice - Piekary Śląskie A1 Pyrzowice Piekary Śląskie Polska Rok Instalacji / montazu 2011 Inwestor Projektant Wykonawca Podwykonawca Generalna Dyrekcja Dróg Krajowych i Austostrad Complex Project Sp. z o.o. / Transprojekt Kraków Sp. z o.o. BUDIMEX S.A. Stump-Hydrobudowa Sp. z o.o. / Italcementaciones S.L.U. / PPI Chrobok S.A. / ZRI Chrobok Sp. j. Opis sytuacyjny projektu Nowo powstający odcinek autostrady A1 biegnący przez Śląsk wymagał ze względu na klasę drogi wykonania głębokich wykopów. Skomplikowane warunki geologiczne oraz wpływ eksploatacji górniczej na tym terenie wymusił zaprojektowanie odpowiedniego zabezpieczenia stateczności skarp. Opis zastosowanego rozwiazania Jako rozwiązanie stabilizacji skarp wybrano gwoździowanie wraz z elastycznym oblicowaniem przy pomocy TECCO SYSTEM³, biorąc pod uwagę następujące czynniki: skomplikowane warunki geologiczne w profilu wykopów zidentyfikowano około 12 warstw o zróżnocowanych parametrach geotechnicznych, pośród których jedynie 4 zostały zakwalifikowane do skał, przewidywano zjawiska odprężania w związku z przemieszczaniem olbrzymich mas skalnych, co często towarzyszy wykopom tej skali i powoduje powstawanie osuwisk, kombinacja TECCO SYSTEM³ oraz maty przeciwerozyjnej pozwala na szybkie i trwałe zazielenienie skarp, co znacznie podnosi poziom estetyki rozwiązania. Skuteczność rozwiązania została potwierdzona krótko po zainstalowaniu, gdy zaobserwowano przemieszczenia gruntu pod siatką, bezpiecznie powstrzymane przez oblicowanie. Chroniony obiekt Road Zastosowane systemy TECCO G65/3 Zabezpieczenie przeciwkorozyjne GEOBRUGG SUPERCOATING Geology Marls, silts, sandstones and limestones. zabezpieczona powierzchnia m² Wysokość skarpy 33 m Nachylenie skarpy Stabilizacja skarp Autostrada A1 Pyrzowice - Piekary Śląskie, PL 2/8

3 środki ochronne Active slope stabilization Greening Yes Mata antyerozyjna Yes Wystawy - Stabilizacja skarp Autostrada A1 Pyrzowice - Piekary Śląskie, PL 3/8

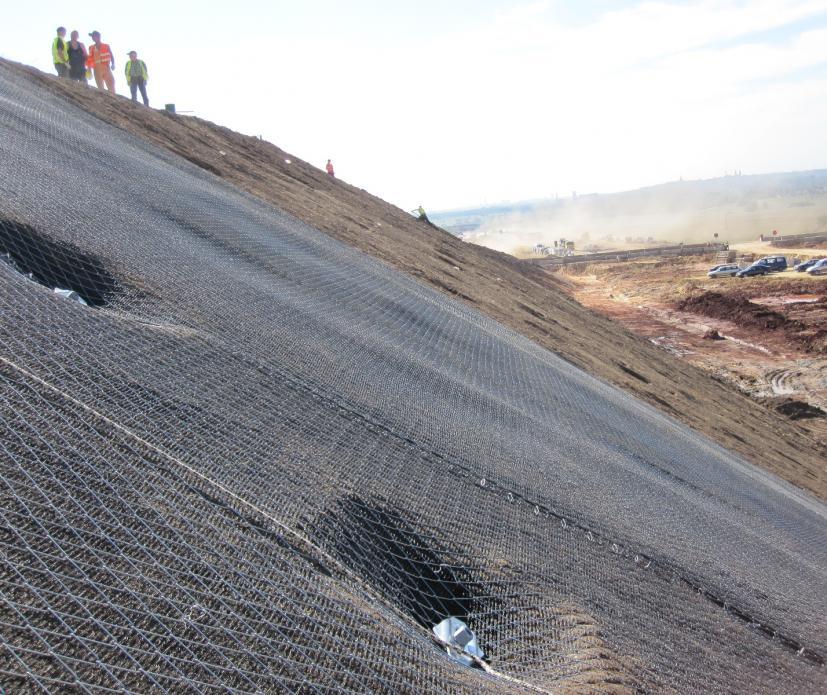

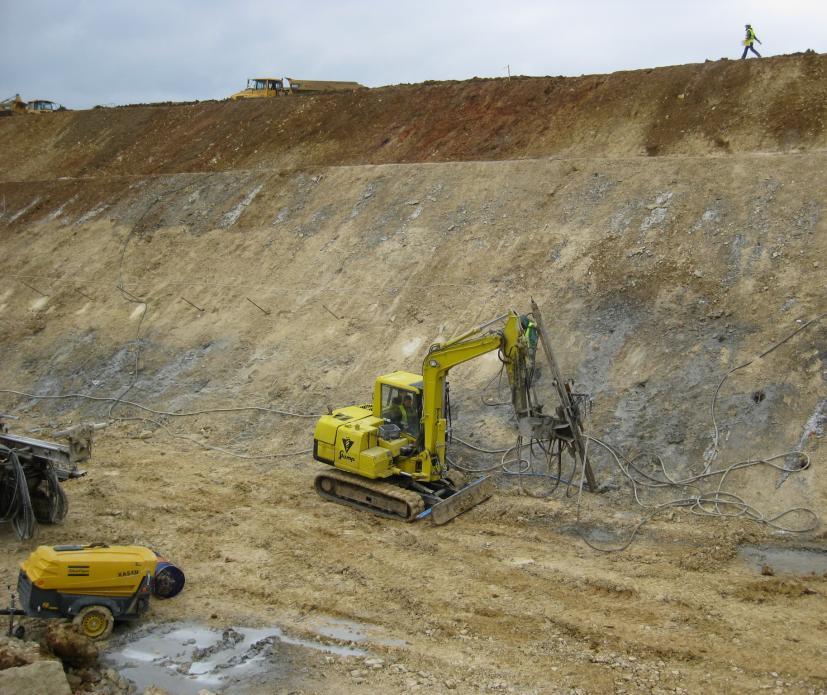

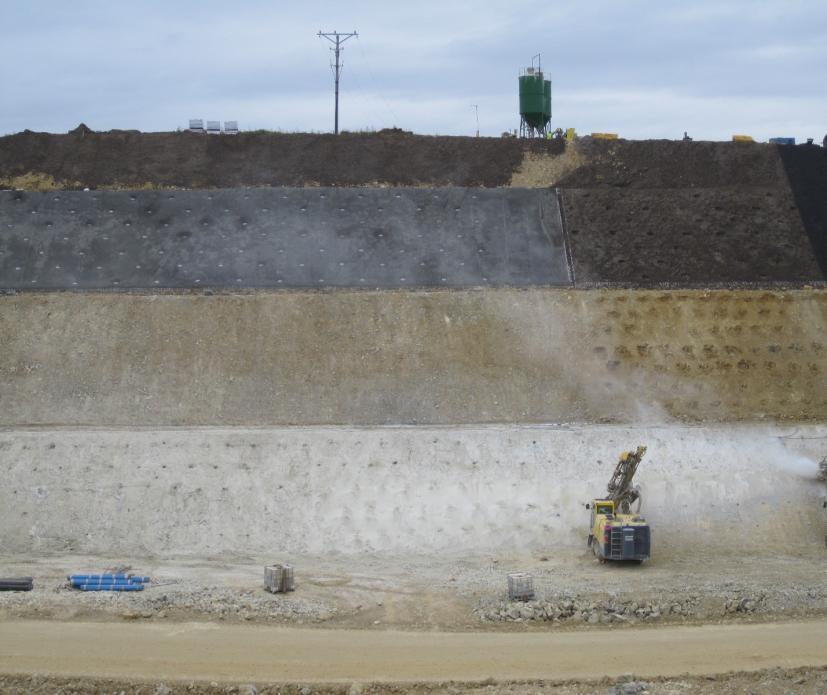

4 Głęboki wykop w ciągu autostrady A1 na odcinku Pyrzowice - Piekary Śląskie. Gwoździowanie oraz oblicowanie elastyczne w postaci TECCO SYSTEM³ zapewniają bezpieczeństwo i naturalny wygląd Głębokie wykopy w ciągu autostrady A1 wymagały wykonywania metodą top-down, gdzie poszczególne etapy pomiędzy półkami były po kolei gwoździowane i pokrywane przez TECCO SYSTEM³ W celu optymalizacji prac wiertniczych, niektórzy podwykonawcy wykorzystywali lawety wiertnicze zainstalowane na wysięgniku koparki, co daje wyjątkową elastyczność i przyśpiesza wykonawstwo Stabilizacja skarp Autostrada A1 Pyrzowice - Piekary Śląskie, PL 4/8

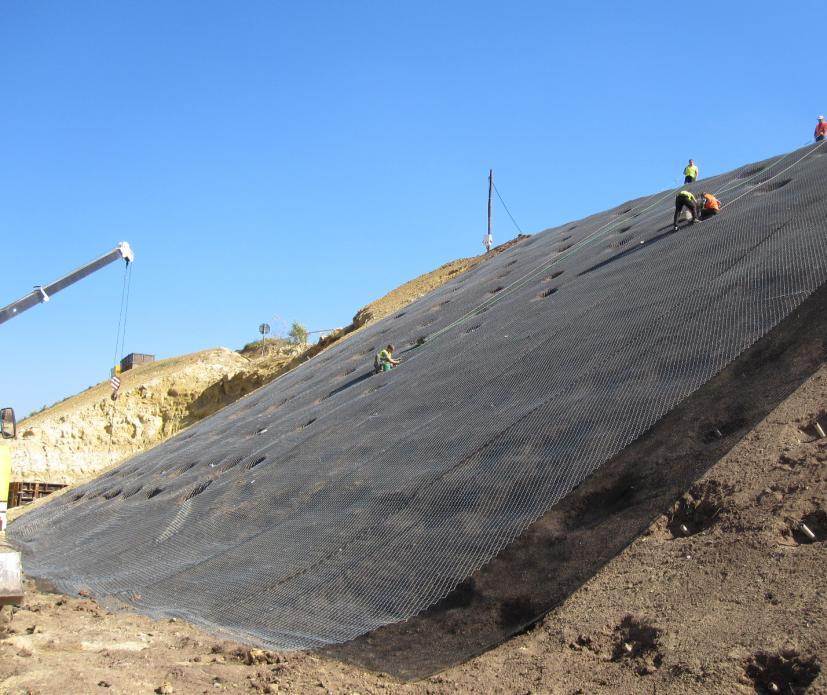

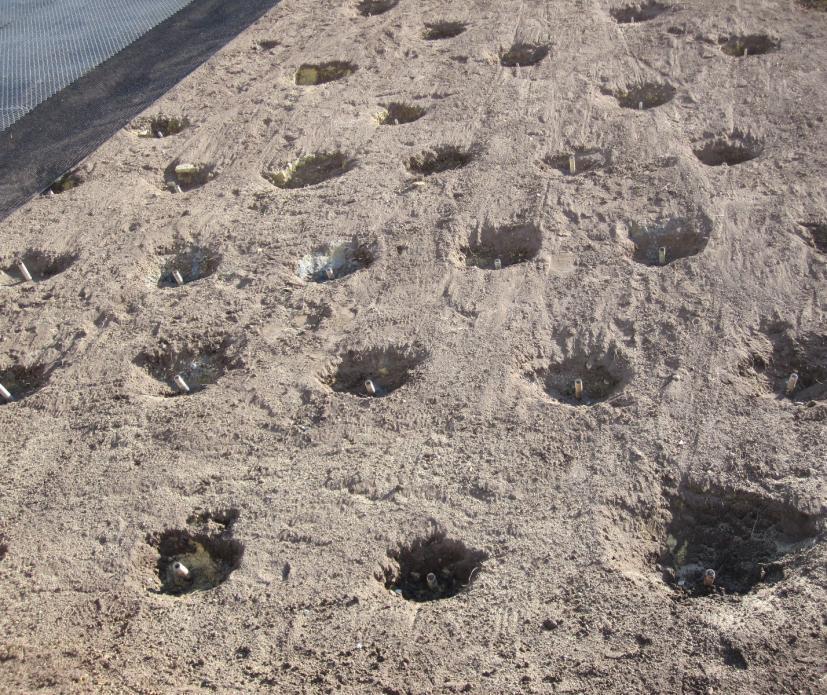

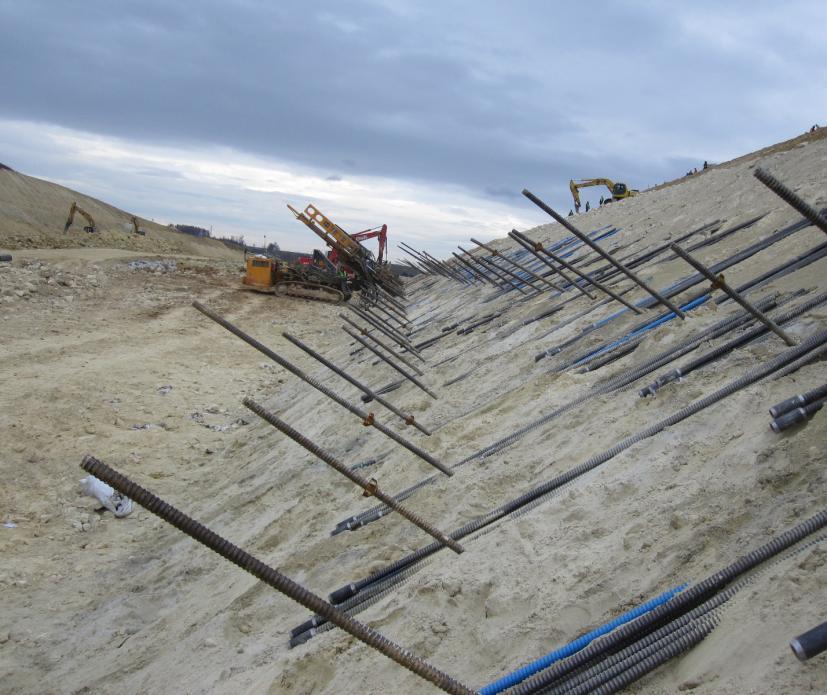

5 Listopad widoczna instalacja gwoździ samowiercących typu TITAN By uzyskać optymalne wstępne napięcie oblicowania w postaci TECCO SYSTEM³, gwoździe były przycinane do powierzchni skarpy a wokół ich głowic wykonywano specjalne podebrania Oblicowanie w postaci TECCO SYSTEM³ w trakcie instalacji po uprzednim rozłożeniu maty przeciw-erozyjnej Stabilizacja skarp Autostrada A1 Pyrzowice - Piekary Śląskie, PL 5/8

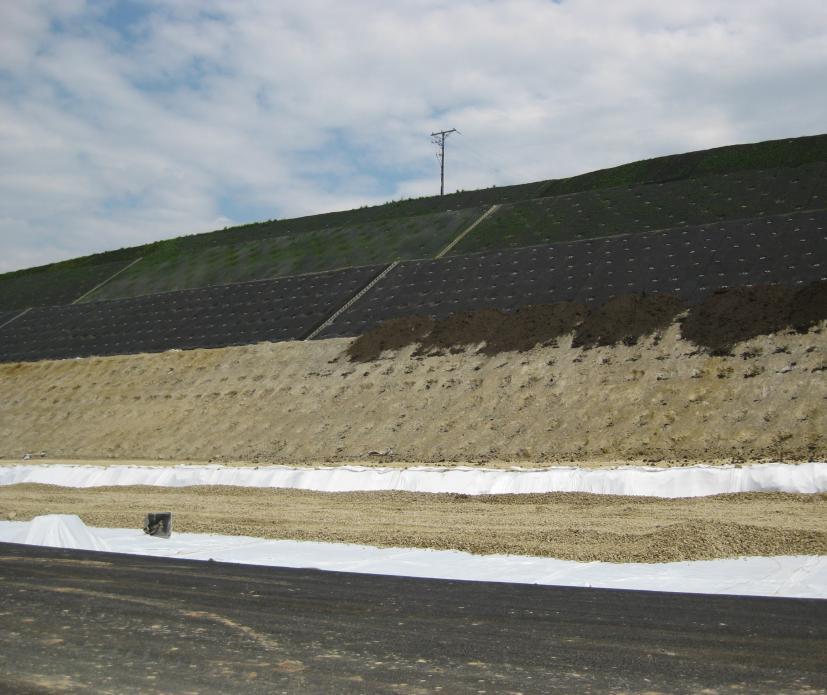

6 Częściowo zainstalowany TECCO SYSTEM³ - widoczne wstępne napięcie systemu minimalizujące ewentualne późniejsze deformacje skarpy Bezpośrednio po gwoździowaniu a przed pokryciem oblicowanie elastycznym skarpy pokrywano warstwą humusu, mającego ułatwić późniejsze zazielenienie Dzięki zastosowanym rozwiązaniom zazielenienie skarp było bardzo łatwe i wymagało jedynie ich obsiania trawą Stabilizacja skarp Autostrada A1 Pyrzowice - Piekary Śląskie, PL 6/8

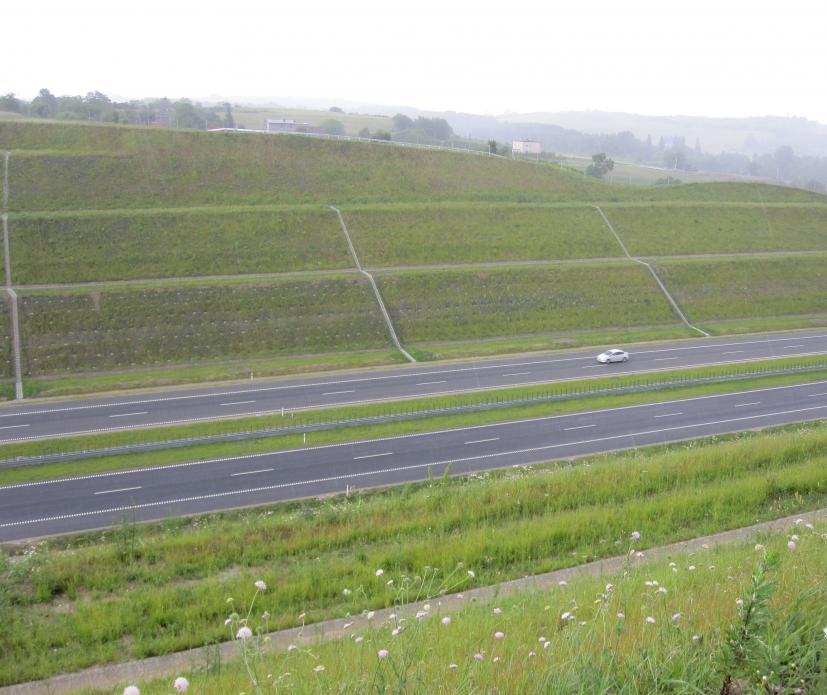

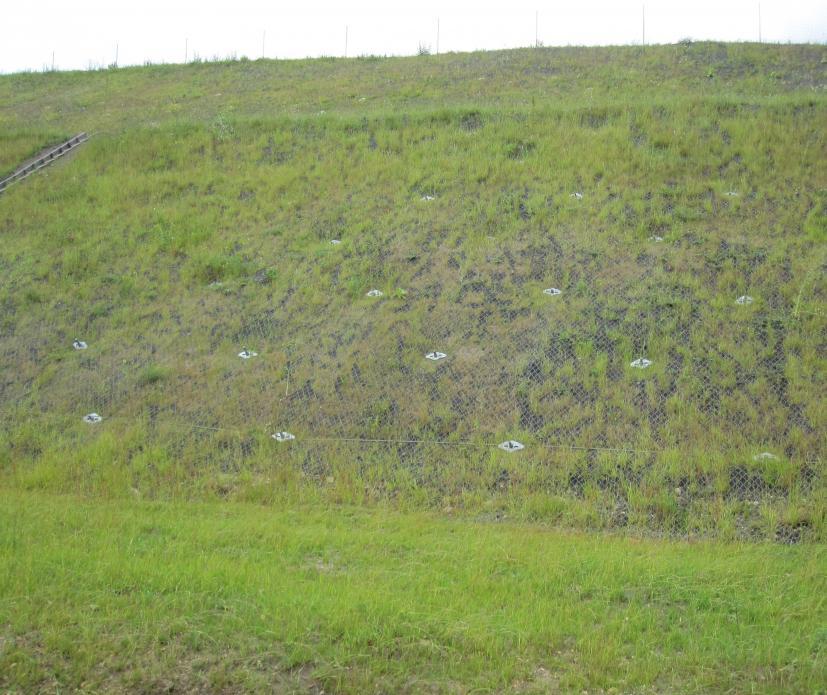

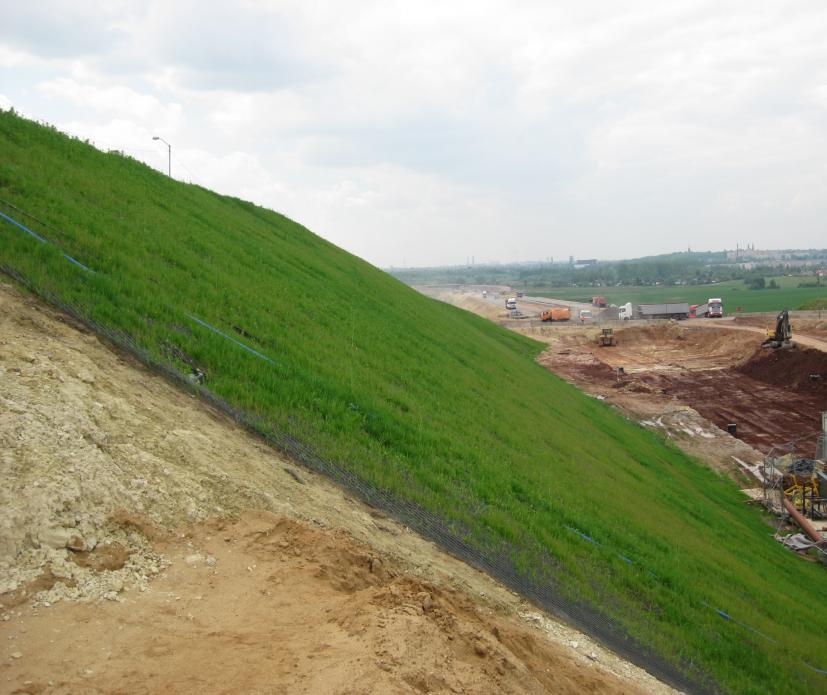

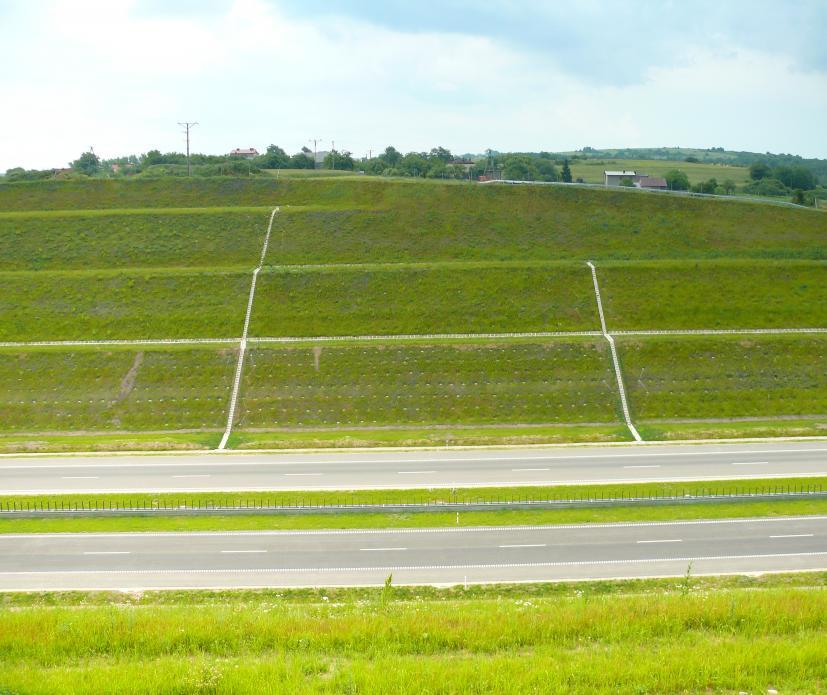

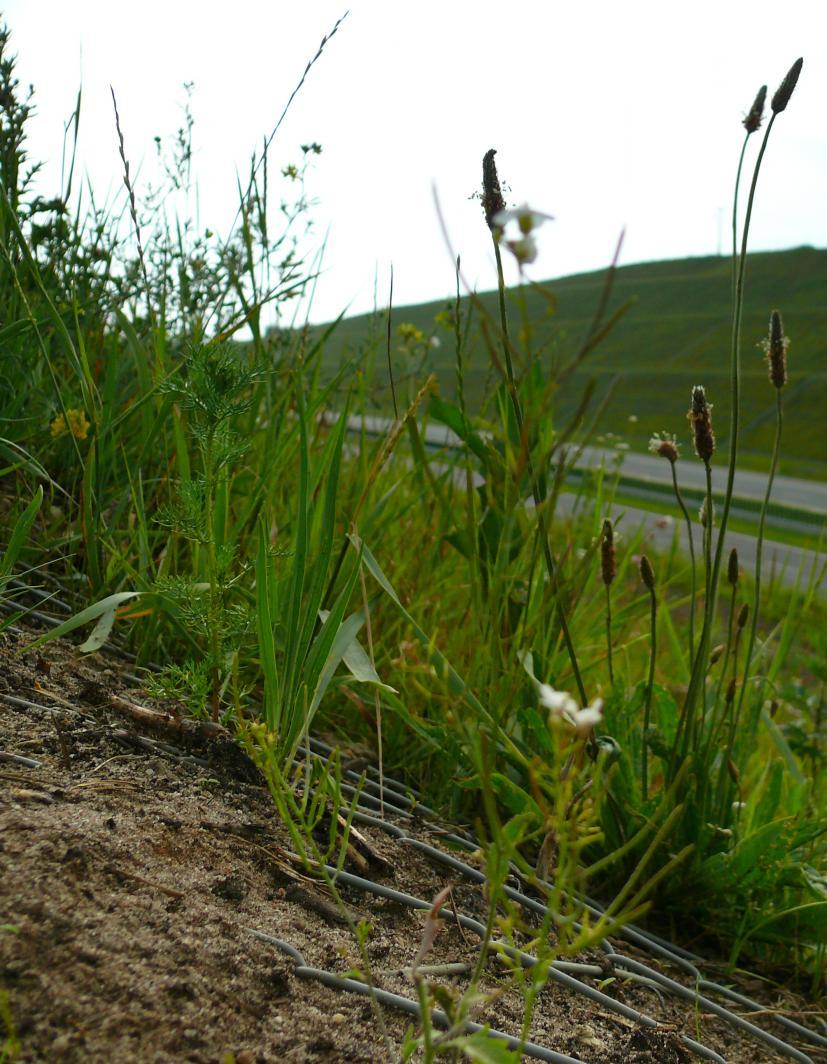

7 Widok z bliska na w pełni zabezpieczone skarpy - TECCO SYSTEM³ jest prawie niewidoczny i pozwala na szybkie zazielenienie Autostrada A1 po jej otwarciu - widoczna skala przeprowadzonych prac ziemnych i zastosowanego rozwiązana w zakresie stabilizacji skarp Widok na jedną ze stron stabilizowanego wykopu - dzięki zastosowanemu rozwiązaniu skarpy zachowują naturalny wygląd Stabilizacja skarp Autostrada A1 Pyrzowice - Piekary Śląskie, PL 7/8
