INSTALACJA SYSTEMU SYGNALIZACJI WŁAMANIA I NAPADU

Transkrypt

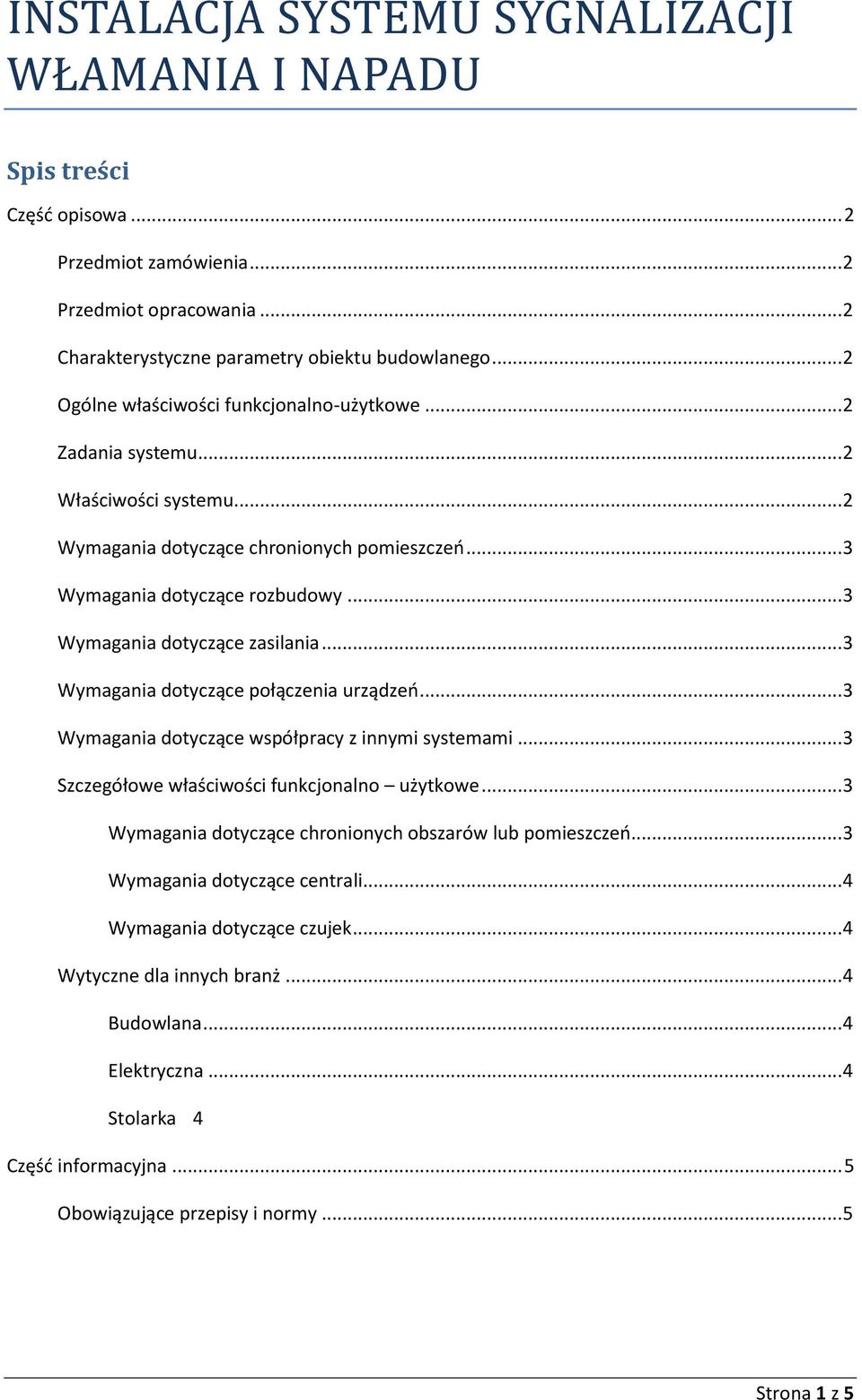

1 INSTALACJA SYSTEMU SYGNALIZACJI WŁAMANIA I NAPADU Spis treści Częśd opisowa... 2 Przedmiot zamówienia... 2 Przedmiot opracowania... 2 Charakterystyczne parametry obiektu budowlanego... 2 Ogólne właściwości funkcjonalno-użytkowe... 2 Zadania systemu... 2 Właściwości systemu... 2 Wymagania dotyczące chronionych pomieszczeo... 3 Wymagania dotyczące rozbudowy... 3 Wymagania dotyczące zasilania... 3 Wymagania dotyczące połączenia urządzeo... 3 Wymagania dotyczące współpracy z innymi systemami... 3 Szczegółowe właściwości funkcjonalno użytkowe... 3 Wymagania dotyczące chronionych obszarów lub pomieszczeo... 3 Wymagania dotyczące centrali... 4 Wymagania dotyczące czujek... 4 Wytyczne dla innych branż... 4 Budowlana... 4 Elektryczna... 4 Stolarka 4 Częśd informacyjna... 5 Obowiązujące przepisy i normy... 5 Strona 1 z 5

2 Część opisowa Przedmiot zamówienia Przedmiot zamówienia został opisany w części 3 SIWZ. Przedmiot opracowania Przedmiotem opracowania jest szczegółowy Program Funkcjonalno Użytkowy (PFU) instalacji sygnalizacji włamania i napadu w budynku hali sportowej Politechniki Poznaoskiej. Niniejsze opracowanie uwzględnia ogólne wymagania eksploatacyjne oraz funkcjonalne stawiane przed systemem sygnalizacji włamania i napadu w hali sportowej oraz z powiązaniami z instalacjami w innych budynkach w obrębie kampusu Warta Politechniki Poznaoskiej. Charakterystyczne parametry obiektu budowlanego Charakterystyczne parametry obiektu budowlanego zostały opisane w części 3 SIWZ. Ogólne właściwości funkcjonalno-użytkowe W budynku hali sportowej przewidziany jest system sygnalizacji włamania i napadu (SSWiN). System należy zaprojektowad jako rozbudowa systemu eksploatowanego przez Politechnikę Poznaoską w innych obiektach. Zadania systemu System sygnalizacji włamania i napadu ma za zadanie: w czasie uzbrojenia systemu wykryd intruza w obszarze objętym detekcją sygnałów, wygenerowad sygnał alarmowy zgodnie z zaprogramowanymi scenariuszami, wygenerowad ustalony sygnał po naciśnięciu przycisku napadowego, współpracowad z innymi systemami bezpieczeostwa budynku, w tym w szczególności z systemem kontroli dostępu, monitoringu wizyjnego oraz zarządzania bezpieczeostwem. Właściwości systemu Do najważniejszych właściwości jakie musi spełniad system sygnalizacji włamania i napadu w hali sportowej należą: modułowa architektura systemu i jego elastycznośd pod względem rozbudowy, zarówno sprzętowej jak i użytkowników, możliwośd korzystania z urządzeo bezprzewodowych, obsługa wielu rodzajów czujek (czujek podczerwieni, mikrofalowych ruchu, ultradźwiękowych ruchu, dualnych, zbicia szkła, kontaktronów, sejsmicznych, wibracyjnych, innych), obsługa przycisków alarmowych, obsługa wielu rodzajów urządzeo sygnalizacji alarmu (wizualnego, dźwiękowego), obsługa wielu rodzajów klawiatur (z/bez wyświetlacza, z czytnikiem kart elektronicznych itp.), szybka i niezawodna komunikacja centrali z pozostałymi komponentami, niezależna od medium komunikacyjnego, obsługa wielu rodzajów mediów komunikacyjnych (IP, ISDN, PSTN, GSM, radiowa, inne), łatwe i elastyczne programowanie, wielostrefowa obsługa wielu linii dozorowych, możliwośd zapisu zdarzeo, łatwa prezentacja i wyszukiwanie zdarzeo. Strona 2 z 5

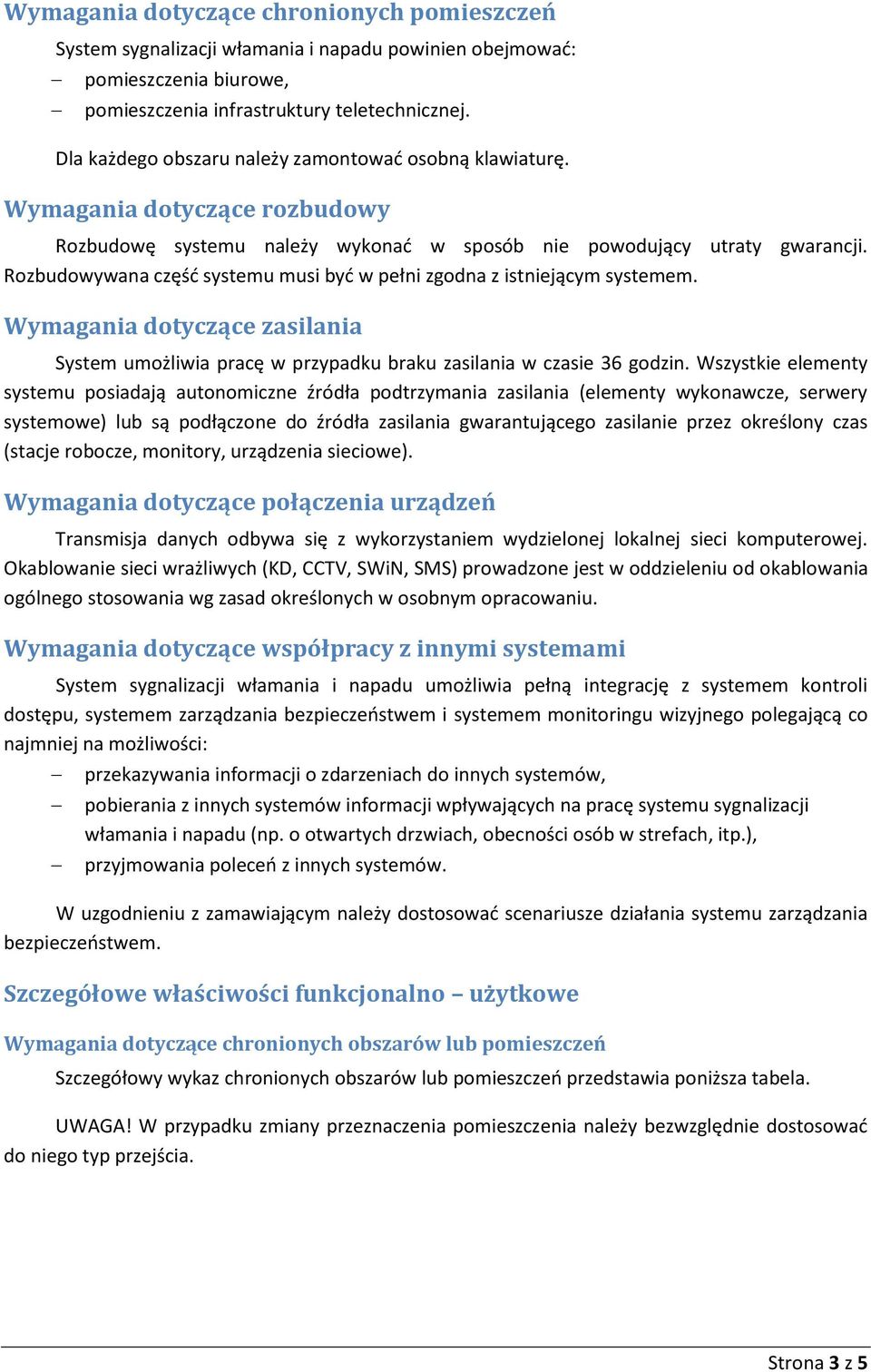

3 Wymagania dotyczące chronionych pomieszczeń System sygnalizacji włamania i napadu powinien obejmowad: pomieszczenia biurowe, pomieszczenia infrastruktury teletechnicznej. Dla każdego obszaru należy zamontowad osobną klawiaturę. Wymagania dotyczące rozbudowy Rozbudowę systemu należy wykonad w sposób nie powodujący utraty gwarancji. Rozbudowywana częśd systemu musi byd w pełni zgodna z istniejącym systemem. Wymagania dotyczące zasilania System umożliwia pracę w przypadku braku zasilania w czasie 36 godzin. Wszystkie elementy systemu posiadają autonomiczne źródła podtrzymania zasilania (elementy wykonawcze, serwery systemowe) lub są podłączone do źródła zasilania gwarantującego zasilanie przez określony czas (stacje robocze, monitory, urządzenia sieciowe). Wymagania dotyczące połączenia urządzeń Transmisja danych odbywa się z wykorzystaniem wydzielonej lokalnej sieci komputerowej. Okablowanie sieci wrażliwych (KD, CCTV, SWiN, SMS) prowadzone jest w oddzieleniu od okablowania ogólnego stosowania wg zasad określonych w osobnym opracowaniu. Wymagania dotyczące współpracy z innymi systemami System sygnalizacji włamania i napadu umożliwia pełną integrację z systemem kontroli dostępu, systemem zarządzania bezpieczeostwem i systemem monitoringu wizyjnego polegającą co najmniej na możliwości: przekazywania informacji o zdarzeniach do innych systemów, pobierania z innych systemów informacji wpływających na pracę systemu sygnalizacji włamania i napadu (np. o otwartych drzwiach, obecności osób w strefach, itp.), przyjmowania poleceo z innych systemów. W uzgodnieniu z zamawiającym należy dostosowad scenariusze działania systemu zarządzania bezpieczeostwem. Szczegółowe właściwości funkcjonalno użytkowe Wymagania dotyczące chronionych obszarów lub pomieszczeń Szczegółowy wykaz chronionych obszarów lub pomieszczeo przedstawia poniższa tabela. UWAGA! W przypadku zmiany przeznaczenia pomieszczenia należy bezwzględnie dostosowad do niego typ przejścia. Strona 3 z 5

4 Tabela 1 Obszary objęte systemem SWiN Nr pom. ZSh1.10 Nazwa obszaru Pomieszczenie techniczne Tabela 2 Liczba obszarów lub pomieszczeń Wymagania dotyczące centrali Centrala posiada właściwości: Liczba obszarów 1 obsługuje 128 linii dozorowych, w tym także bezprzewodowych, obsługuje 32 strefy, obsługuje 256 przejśd, obsługuje 512 użytkowników, przechowuje zdarzeo, obsługuje kalendarze, komunikuje się z innymi urządzeniami przy pomocy sieci TCP/IP, posiada wbudowany serwer HTTPS do lokalnego zarządzania, umożliwia dołączanie modułów. Wymagania dotyczące czujek Parametry wszystkie czujek są dobierane indywidualnie na etapie projektu wykonawczego. Czujki oferują lub są dobierane tak by: mogły reagowad w zadanym obszarze obserwacji, posiadały kilka konfigurowalnych poziomów czułości, były niewrażliwe na obecnośd małych zwierząt, były chronione przed owadami, były niewrażliwe na zakłócenia elektromagnetyczne, zmiany temperatury, posiadały obudowy gwarantujący łatwy montaż. Wytyczne dla innych branż Budowlana Prowadzenie okablowania oraz instalację urządzeo należy prowadzid zgodnie z wytycznymi dla branży budowlanej przedstawionymi w opracowaniach dotyczących branży budowlanej. Elektryczna Zasilanie należy doprowadzid zgodnie z wytycznymi przedstawionymi w opracowaniu dotyczącym branży elektrycznej. Stolarka Stolarka w pomieszczeniach objętych ochrona systemem sygnalizacji włamania i napadu powinna byd wzmocniona i wyposażona w zabezpieczenia antywłamaniowe (mechaniczne i czujniki) na etapie produkcji. Strona 4 z 5

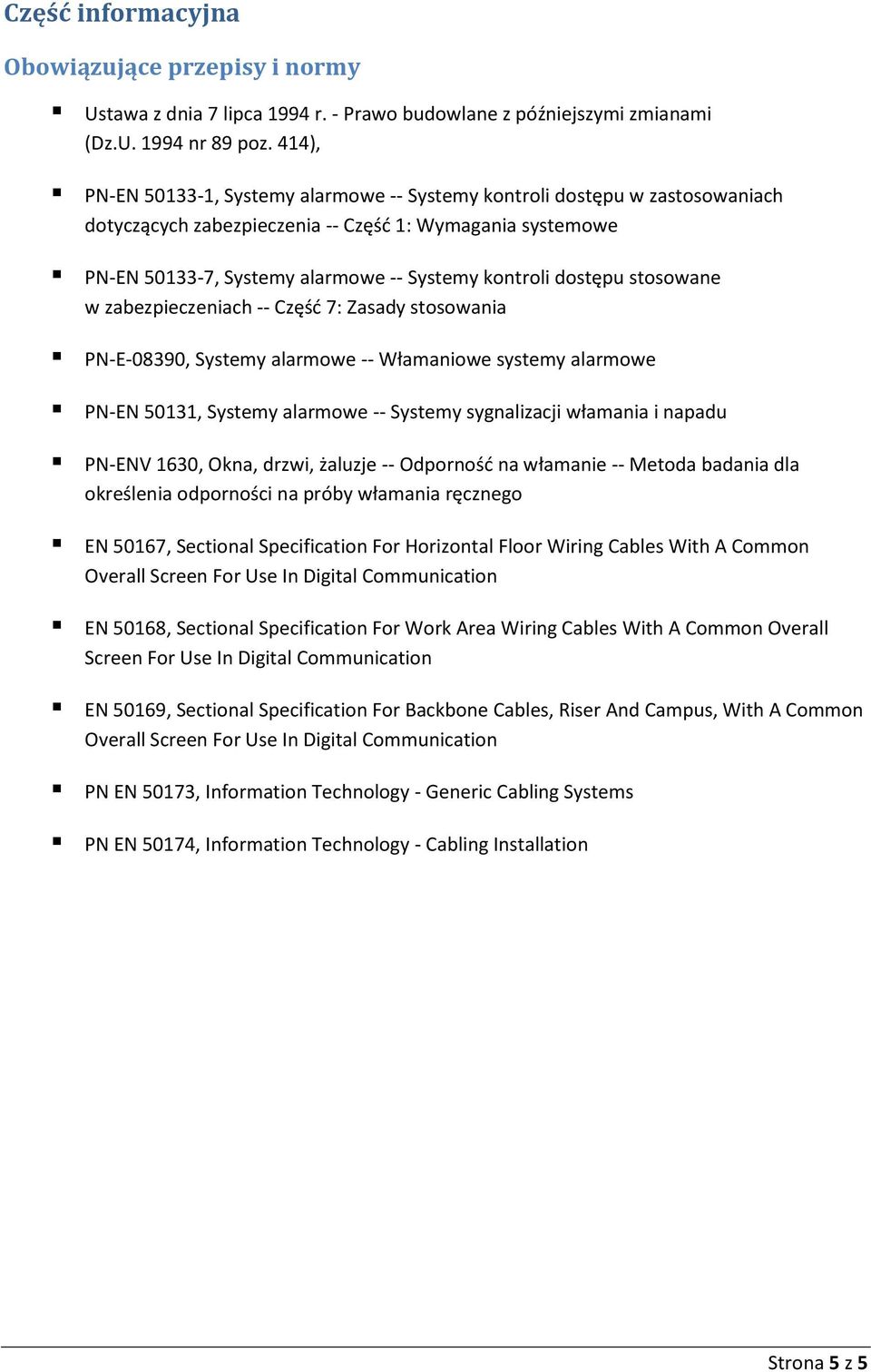

5 Część informacyjna Obowiązujące przepisy i normy Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane z późniejszymi zmianami (Dz.U nr 89 poz. 414), PN-EN , Systemy alarmowe -- Systemy kontroli dostępu w zastosowaniach dotyczących zabezpieczenia -- Częśd 1: Wymagania systemowe PN-EN , Systemy alarmowe -- Systemy kontroli dostępu stosowane w zabezpieczeniach -- Częśd 7: Zasady stosowania PN-E-08390, Systemy alarmowe -- Włamaniowe systemy alarmowe PN-EN 50131, Systemy alarmowe -- Systemy sygnalizacji włamania i napadu PN-ENV 1630, Okna, drzwi, żaluzje -- Odpornośd na włamanie -- Metoda badania dla określenia odporności na próby włamania ręcznego EN 50167, Sectional Specification For Horizontal Floor Wiring Cables With A Common Overall Screen For Use In Digital Communication EN 50168, Sectional Specification For Work Area Wiring Cables With A Common Overall Screen For Use In Digital Communication EN 50169, Sectional Specification For Backbone Cables, Riser And Campus, With A Common Overall Screen For Use In Digital Communication PN EN 50173, Information Technology - Generic Cabling Systems PN EN 50174, Information Technology - Cabling Installation Strona 5 z 5
