1 Domy szkieletowe: szczelność powietrzna w szkieletowych domach drewnianych W okresie zimowym zbyt duża ilość infiltrującego powietrza z zewnątrz oznacza ogromne, niepożądane straty ciepła i związane z tym większe koszty ogrzewania a przy okazji znacznie zmniejsza wilgotność względną powietrza w domu. Jest to wprawdzie korzystne dla samego budynku, ale obniża komfort cieplny mieszkańców powodując m.in. intensywne wysychanie błon śluzowych i narażając ich na różnego rodzaju infekcje. fot. TERMOCERT Komentarz eksperta Na podstawie doświadczenia zgromadzonego podczas wielu lat prowadzenia badań termowizyjnych mogę jednoznacznie stwierdzić, że największym problemem z jakim mają do czynienia użytkownicy domów drewnianych o szkieletowej konstrukcji jest ich szczelność powietrzna. Nie chodzi tu jednak o odpowiednią ilość świeżego powietrza, która ze względów higienicznych musi być doprowadzona do wnętrza domu, aby zapewnić prawidłowe działanie systemu wentylacyjnego m.in. dla utrzymania na wymaganym poziomie wilgotności względnej w pomieszczeniach. Chodzi o to powietrze, które w sposób niekontrolowany wnika do wnętrza domu przez wszelkiego rodzaju nieszczelności w przegrodach zewnętrznych a więc niejako poza systemem wentylacyjnym. page 1 / 14

2 fot. Infiltracja zimnego powietrza spod podłogi przez nieszczelności w rejonie przyziemia na łączeniu słupów z podwaliną. W okresie zimowym zbyt duża ilość infiltrującego powietrza z zewnątrz oznacza ogromne, niepożądane straty ciepła i związane z tym większe koszty ogrzewania a przy okazji znacznie zmniejsza wilgotność względną powietrza w domu. Jest to wprawdzie korzystne dla samego budynku, ale obniża komfort cieplny mieszkańców powodując m.in. intensywne wysychanie błon śluzowych i narażając ich na różnego rodzaju infekcje. Szczelność powietrzna ma też decydujący wpływ na sprawność odzysku ciepła z powietrza wentylacyjnego w budynkach przynajmniej z założenia energooszczędnych - wyposażonych w wywiewno-nawiewny system wentylacji mechanicznej z odzyskiem ciepła czyli tzw. rekuperację. O szczelności powietrznej domów, nie tylko drewnianych, decyduje w pierwszym rzędzie szczelność samej stolarki okiennej i drzwiowej a także właściwe uszczelnienie połączeń stolarki ze ścianą po jej montażu w przewidzianym do tego otworze. page 2 / 14

3 fot. TERMOCERT page 3 / 14

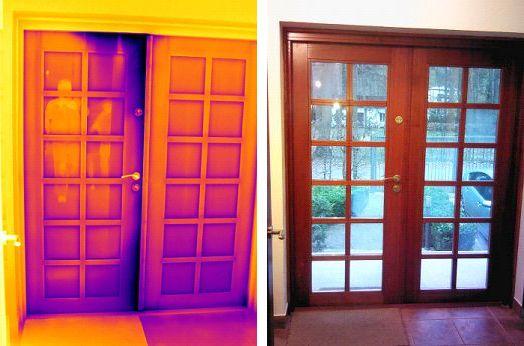

4 fot. TERMOCERT page 4 / 14

5 W przypadku domów drewnianych o konstrukcji szkieletowej czynnikiem decydującym może okazać się jednak szczelność izolacji przeciwwiatrowej, która musi obejmować w sposób ciągły zarówno całość połaci dachowej jak i ścian oraz przyziemia page 5 / 14

6 . html domu. page 6 / 14

7 . html Na ostateczną szczelność budynku mają zatem wpływ wszelkiego rodzaju nieszczelności powstałe na skutek niestarannego wykonania lub użycia nieodpowiednich materiałów. page 7 / 14

8 . html Do najczęściej spotykanych wad można zaliczyć m.in.: page 8 / 14

9 - mechaniczne uszkodzenia warstwy izolacji w trakcie montażu domu i jego instalacji technicznych, powstałe zarówno w sposób przypadkowy jak i świadomy np. gwoździami lub wkrętami użytymi do mocowania elementów elewacyjnych na page 9 / 14

10 . html końcowym etapie budowy, page 10 / 14

11 - niestaranne ułożenie i klejenie ze sobą pasów izolacji przeciwwiatrowej (dotyczy to zwłaszcza trudno dostępnych przestrzeni na poddaszach i wokół okien dachowych) lub użycie do tego celu niskiej jakości taśm klejących, page 11 / 14

12 - brak odpowiedniego uszczelnienia wszelkiego rodzaju przepustów kablowych, wodno-kanalizacyjnych, wentylacyjnych i innych miejsc, gdzie ze względów techniczno-budowlanych konieczne było przerwanie ciągłości izolacji przeciwwiatrowej. page 12 / 14

13 fot. TERMOCERT Parametrem służącym do określenia szczelności powietrznej budynków jest tzw. współczynnik n50. Współczynnik ten określa wielkość strumienia powietrza wnikającego lub uciekającego z budynku przez istniejące nieszczelności w ciągu jednej godziny przy różnicy ciśnień wewnątrz i zewnątrz domu wynoszącej 50 Pascali. Współczynnik ten nie jest wyrażany w m3/h, lecz w ilościach wymian na godzinę a więc odnosi się do kubatury netto badanego budynku. Wskaźnik n50 = 3,0 wym/godz. dla budynku o kubaturze wentylacyjnej netto Ve = 400 m3 (np. dom o powierzchni użytkowej Af = 150 m2 i średniej wysokości h = 2,70 m) oznacza, że przy różnicy ciśnień 50 Pa, w ciągu jednej godziny przez nieszczelności przenika ok m3 powietrza. Wskaźnik n50 dla danego budynku wyznacza się wykorzystując tzw. metodę Blower Door, opisaną szczegółowo w normie PN-EN Właściwości cieplne budynków Określanie przepuszczalności powietrznej budynków Metoda pomiaru ciśnieniowego z użyciem wentylatora. page 13 / 14

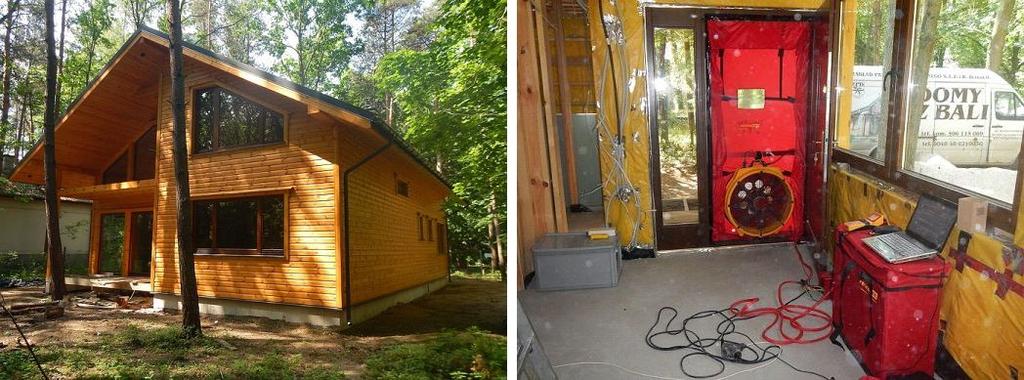

14 fot. Pomiar szczelności metodą Blower Door wykazał wyjątkowo wysoką szczelność tego budynku (n50 = 1,21 1/h)! Zgodnie z rozporządzeniem Ministra Transportu, Budownictwa i Gospodarski Morskiej dotyczącym warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie zalecana szczelność powietrzna budynków z wentylacją grawitacyjną lub hybrydową wynosi n50<3,0 1/h natomiast w budynkach z wentylacją mechaniczną lub klimatyzacją n50<1,5 1/h. Z wytycznych Krajowej Agencji Poszanowania Energii na użytek programu narodowego Funduszu Ochrony Środowiska wynika natomiast, że szczelność budynku w standardzie NF40 (energooszczędny) winna wynosić n50<1,0 1/h a dla budynku w standardzie NF15 (pasywny) n50<0,06 1/h. Podobne wymaganie, czyli n50<0,06 1/h musi spełniać budynek, który chciałby ubiegać się o certyfikat budynku pasywnego wydawany przez Instytut Budownictwa Pasywnego i Energii Odnawialnej w Gdańsku. Z moich doświadczeń wynika, że bardzo często zmierzona szczelność drewnianego domu wielokrotnie przekracza wartości wynikające z obowiązujących wymagań i do rzadkości wcale nie należą wyniki na poziomie n50 = 15,0 1/h! O tym jak trudno jest uzyskać tak wysoką szczelność powietrzną w przypadku domów jednorodzinnych o stosunkowo małej kubaturze może świadczyć fakt, że najlepszy budynek jaki miałem okazję badać w ramach prowadzonej działalności mógł się poszczycić wartością n50 = 1,21 1/h. page 14 / 14
