1 Modernizacja Wrocławskiego Węzła Wodnego Przebudowa systemu ochrony przeciwpowodziowej m. Wrocławia (etap I) Zaawansowanie Projektu i zakooczenie kontraktu B1-1 Wrocław, 04 lipca 2014r.

2 PROJEKT OCHRONY PRZECIWPOWODZIOWEJ DORZECZA ODRY (POPDO) Struktura POPDO KOMPONENT B Modernizacja WWW Projekt DZMiUW Modernizacja Wrocławskiego Węzła Wodnego - Przebudowa systemu ochrony przeciwpowodziowej m. Wrocławia Etap I Podkomponent B1 Modernizacja obwałowao Odry 4 kontrakty na rbm Podkomponent B4 Projektowanie i nadzór nad budową Projekt DZMiUW Modernizacja Wrocławskiego Węzła Wodnego - Przebudowa systemu ochrony przeciwpowodziowej m. Wrocławia Etap II Podkomponent B3 Przebudowa Kanału Ulgi Odra-Widawa 2 kontrakty na rbm Podkomponent B4 Projektowanie i nadzór nad budową Projekt RZGW Wrocław Modernizacja Wrocławskiego Węzła Wodnego w zakresie obiektów ochrony przed powodzią zarządzanych przez RZGW we Wrocławiu Podkomponent B2 Modernizacja koryt i kanałów Odry Podkomponent B4 Projektowanie i nadzór nad budową Projekt RZGW Gliwice Zbiornik przeciwpowodziowy Racibórz Dolny (polder) na rzece Odrze Komponent A Budowa suchego zbiornika Racibórz Dolny Podkomponent B5 Pozyskanie nieruchomości Podkomponent B5 Pozyskanie nieruchomości Podkomponent B5 Pozyskanie nieruchomości

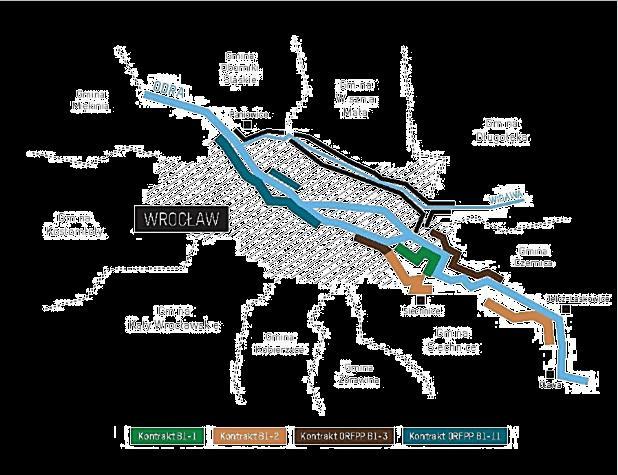

3 Podkomponent B1 Modernizacja obwałowań Odry Obwałowania powyżej miasta Wrocławia Obwałowania poniżej miasta Wrocławia Zakres DZMiUW Zakres : ok. 54,8 km przebudowywanych wałów, ok. 5,5 km budowanych wałów ok. 2,2 km rozbieranych wałów Okres realizacji robót: kontrakty na rbm 18 obiektów 62,5 km Podkomponent B3 Przebudowa Kanału Ulgi Odra- Widawa Odcinek: Przelew Odra Widawa do mostu kolejowego (ul. Krzywoustego) Odcinek: Rzeka Widawa od mostu kolejowego (ul. Krzywoustego) do ujścia do Odry Zakres : ok. 4,7 km przebudowywanych wałów, ok. 33,6 km nowych wałów ok. 7,3 km rozbieranych wałów Przebudowa mostów drogowych i kolejowych Budowa 1 jazu Planowany okres realizacji robót: kontrakty na rbm 37 obiektów 45,6 km

4 B1-1 MODERNIZACJA OBWAŁOWANIA BLIZANOWICE TRESTNO Lokalizacja: gmina Siechnice, na lewym brzegu rzeki Odry, w miejscowościach Blizanowice i Trestno Zakres robót: odbudowa i przebudowę wałów polderowych o łącznej długości 5,8 km Łączna kubatura robót ziemnych nasypów wynosi ~ 67,3 tys m³ Obszar bezpośrednio chroniony: miejscowości Blizanowice, Trestno

5 B1-1 MODERNIZACJA OBWAŁOWANIA BLIZANOWICE TRESTNO Wykonawca: Energopol Szczecin S.A. Wartośd kontraktu: 14,334 mln zł Pozostała kwota z ZKK 34,8% Postęp finansowy do ZKK Pozostała kwota z ZKK bez KW 2,6% Zrealizowa ne płatności 65,2% Postęp finansowy bez KW Zrealizow ane płatności 97,4% Id. Nazwa zadania Rozpoczęcie Zakończenie 1 Podpisanie umowy wto, śro, Polecenie rozpoczęcia robót pon, wto, Realizacja robót wto, wto, Świadectwo Przejęcia Robót czw, czw, Okres zgłaszania wad wto, wto, rocze , Półrocze , Półrocze , Półrocze , Półrocze , Półrocze , P K M C L S W P L G S L M K M C L S W P L G S L M K M C L S W P L G S L 100% 100% 100% 100% 55%

6 1+000 B1-1 MODERNIZACJA OBWAŁOWANIA BLIZANOWICE TRESTNO Obiekt WWW nr 3 Blizanowice Trestno Było wał I km Jest wał I km 1+000

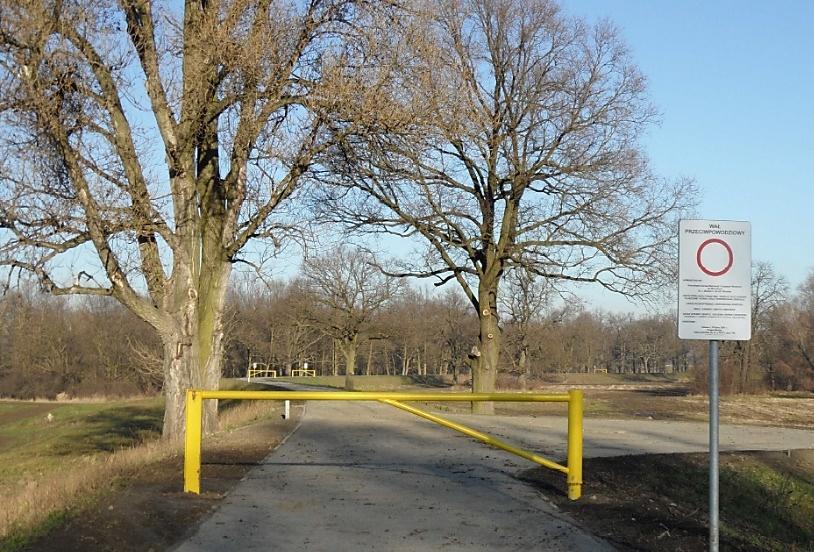

7 B1-1 MODERNIZACJA OBWAŁOWANIA BLIZANOWICE TRESTNO Obiekt WWW nr 3 Blizanowice Trestno Było wał I km Jest wał I km 3+700

8 B1-1 MODERNIZACJA OBWAŁOWANIA BLIZANOWICE TRESTNO Obiekt WWW nr 3 Blizanowice Trestno Widok wału nr I w km Widok wału nr II w km 2+320

9 B1-2 MODERNIZACJA OBWAŁOWANIA KOTOWICE - SIEDLCE Zadania kontraktowe WWW nr 1 Kotowice - Siedlce przebudowa wału p/pow. WWW nr 2 Radwanice etap II modernizacja wału polderowego na odcinku droga opolska Siechnice, Gm. Św. Katarzyna WWW nr 20a - Siechnice przebudowa wału p/pow. ` Zakres robót: Odbudowa i przebudowa wałów o łącznej długości 21,8 km WWW nr 2 WWW nr 20a Przewidywana łączna kubatura robót ziemnych nasypów wynosi ~ 460 tys m³ Obszar bezpośrednio chroniony: miejscowości Kotowice, Siedlce, Zakrzów, Siechnice, Radwanice, Wrocław Lokalizacja: Lewy brzeg rzeki Odry, na terenie Wrocławia, na wschód od jego centrum oraz na terenie gmin Siechnice i Oława WWW nr 1

10 B1-2 MODERNIZACJA OBWAŁOWANIA KOTOWICE - SIEDLCE Wykonawca: SKANSKA S.A.. Wartośd kontraktu: 65,988 mln zł Postęp finansowy do ZKK Pozostała kwota z ZKK 44,5% Zrealizowan e płatności 55,5%

11 B1-2 MODERNIZACJA OBWAŁOWANIA KOTOWICE - SIEDLCE POSTĘP RZECZOWY ROBÓT NA OBIEKTACH Czas na ukooczenie robót 80,4% Obiekt WWW nr 20a 85,0% Obiekt WWW nr 2 Obiekt WWW nr 1 73,6% 84,5% 0% 20% 40% 60% 80% 100% % robót zrealizowanych % robót do wykonania

12 Obiekt WWW nr 1 Skarpowanie skarp i korony nasypów wałowych odcinek Obiekt WWW nr 2 Przepust na rz. Szalona zbrojenie płyty dennej

13 Obiekt WWW nr 2 Nawierzchnia asfaltowa ul. Starowiejska Obiekt WWW nr 20a Widok z góry wał pierścieniowy wokół młyna Kalizea

14 B1-3 BUDOWA I MODERNIZACJA INNYCH OBWAŁOWAŃ POWYŻEJ M. WROCŁAWIA Lokalizacja: Wrocław, na wschód od jego centrum oraz Gmina Czernica, na lewym i prawy brzegu rzeki Odry Przewidywana łączna kubatura robót ziemnych nasypów wynosi ~ m³ Zakres robót:: Odbudowa i przebudowa wałów o łącznej długości 15,8 km Obszar bezpośrednio chroniony: Wrocław (w tym m.in. osiedla Opatowice, Nowy Dom, Wojnów), Janowice, Jeszkowice, Kamieniec Wrocławski, Zadania kontraktowe 1.WWW nr 4 Opatowice przebudowa wału p/pow. 2. WWW nr 5 Nowy Dom podwyższenie wału p/pow. 3. WWW nr 6 Janowice przebudowa wału p/pow. 4. WWW nr 7 Jeszkowice budowa wału p/pow. 5. WWW nr 8 Kamieniec Wrocławski Wojnów przebudowa wału p/pow. 6. WWW nr 47 Międzyrzecka przebudowa wału p/pow.

15 B1-3 BUDOWA I MODERNIZACJA INNYCH OBWAŁOWAŃ POWYŻEJ M. WROCŁAWIA Wykonawca: Konsorcjum Budimex S.A Ferrovial Agroman Hiszpania S.A. Wartośd kontraktu: 39,997 mln zł Pozostała kwota z ZKK 58,2% Postęp finansowy do ZKK Zrealizowa ne płatności 41,8%

16 B1-3 BUDOWA I MODERNIZACJA INNYCH OBWAŁOWAŃ POWYŻEJ M. WROCŁAWIA POSTĘP RZECZOWY ROBÓT NA OBIEKTACH Czas na ukooczenie Obiekt WWW nr 47 Obiekt WWW nr 8 Obiekt WWW nr 7 Obiekt WWW nr 6 Obiekt WWW nr 5 Obiekt WWW nr 4 71,8% 97,9% 81,7% 78,2% 66,8% 93,2% 72,6% % robót zrealizowanych % robót do wykonania 0% 20% 40% 60% 80% 100%

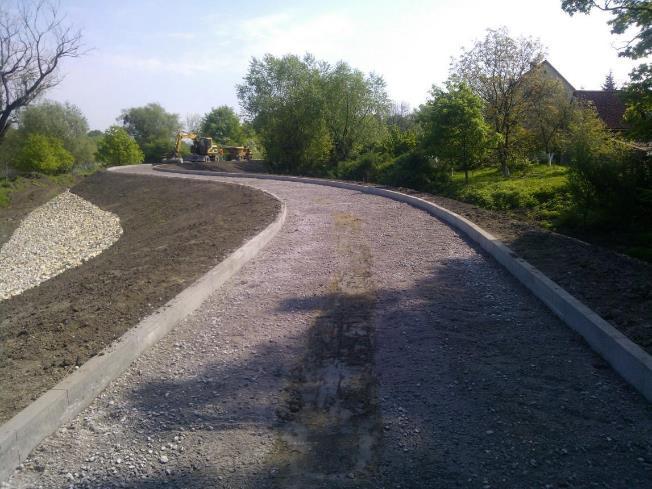

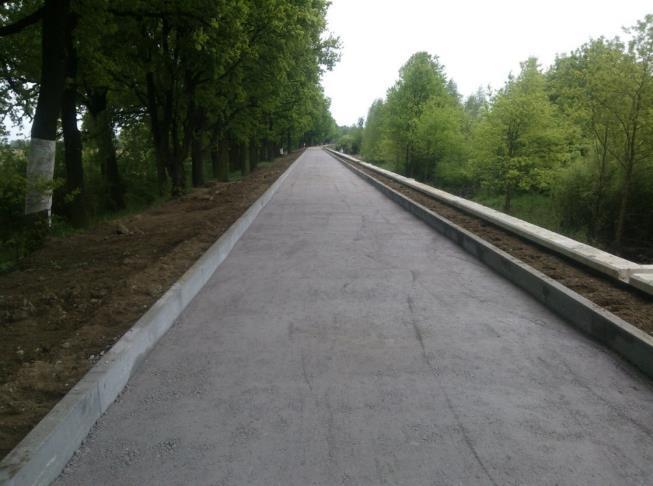

17 Obiekt WWW nr 4 Wykonanie warstwy wyrównawczej w km Obiekt WWW nr 5 Wykonanie warstwy wyrównawczej w km 0+900

18 Obiekt WWW nr 5 Mur z koszy gabionowych Obiekt WWW nr 7 Zbrojenie i szalowanie murów oporowych

19 B1-11 BUDOWA I MODERNIZACJA INNYCH OBWAŁOWAŃ PONIŻEJ M. WROCŁAWIA WWW nr 18 wał modernizowany WWW nr 12 WWW nr 11 Lokalizacja: Wrocław, na zachód od jego centrum, na lewym i prawy brzegu rzeki Odry Zakres robót: Przebudowa i budowa wałów o łącznej długości L = 17 km Obszar bezpośrednio chroniony: WWW nrróżanka, 10 dzielnice Wrocławia: Szczepin, Rędzin, Lesica, Kozanów, Pracze Odrzańskie, Maślice, Janówek WWW nr 18 Łączna kubatura robót ziemnych nasypów wynosi: WWW nr 17 nowy wał rozbudowa ~ m³, rozbiórka ~ m³ 1.WWW nr 10 Różanka - przebudowa wału p/pow. 2. WWW nr 11 Rędzin - przełożenie wału p/pow. 3. WWW nr 12 Lesica - przełożenie wału p/pow. 4. WWW nr 13 Szczepin - przebudowa wału p/pow. 5. WWW nr 15 Kozanów - przebudowa wału p/pow. 6. WWW nr 16 Maślice - przebudowa wału p/pow. 7.WWW nr 17 Pracze Odrzaoskie - przebudowa wału p/pow. 8. WWW nr 18 Janówek - przebudowa wału p/pow. WWW nr 13 WWW nr 16 WWW nr 15

20 B1-11 BUDOWA I MODERNIZACJA INNYCH OBWAŁOWAŃ PONIŻEJ M. WROCŁAWIA Wykonawca: SKANSKA S.A. Wartośd kontraktu: 49,742 mln zł Postęp finansowy do ZKK Pozostała kwota z ZKK 54,8% Zrealizow ane płatności 45,2%

21 B1-11 BUDOWA I MODERNIZACJA INNYCH OBWAŁOWAŃ PONIŻEJ M. WROCŁAWIA Postęp rzeczowy robót na obiektach Czas na ukooczenie 78,6% Obiekt WWW nr 18 71,1% Obiekt WWW nr 17 68,9% Obiekt WWW nr 16 Obiekt WWW nr 15 Obiekt WWW nr 13 Obiekt WWW nr 12 Obiekt WWW nr 11 26,7% 60,0% 71,2% 98,7% 88,8% % robót wykonanych % robót do wykonania Obiekt WWW nr 10 99,6% 0% 20% 40% 60% 80% 100%

22 Roboty nawierzchniowe w km do Obiekt WWW nr 17

23 Obiekt WWW nr 18B Ścieżka pieszo rowerowa w km do Obiekt WWW nr 18A / WWW nr 18B Widok z góry nowy oraz stary wał (rejon OŚ Janówek)

24 kontrakt B1-1 Wykonawca Energopol Szczecin S.A. ZKK, *mln zł+ Zawansowanie finansowe (do ZKK) [%} Zaawansowanie rzeczowe [%] Ile czasu upłynęło [%] 14,334 65,2 100,0 100,0 B1-2 Skanska S.A 65,988 55,5 81,7 80,4 B1-3 Konsorcjum Budimex S.A Ferrovial Agroman Hiszpania S.A. 39,997 41,8 77,4 71,8 B1-11 Skanska S.A 49,742 45,2 65,3 78,6 RAZEM 170,061

25 Dziękuję za uwagę Dolnośląski Zarząd Melioracji i Urządzeo Wodnych we Wrocławiu Dział Projektu WWW
