Opis Produktu. Wymiary. Wymiar [mm]

Transkrypt

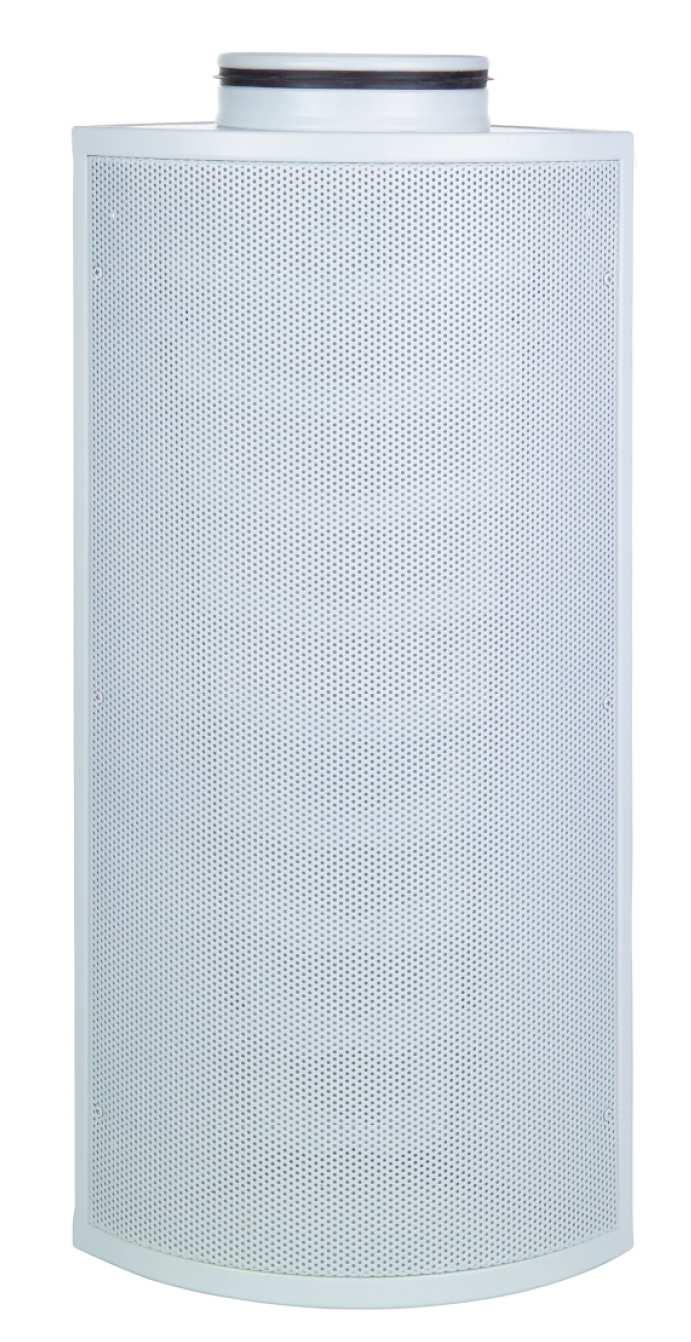

1 1 Cechy Produktu - Wymiary od 250 do 1000mm - Wysokość: 500, 750, 1000, 1250, 1500, Kształt: GSX-O cylindryczny, GSX-P pół cylindryczny - Regulacja kąta odchylania strumienia powietrza - Wydajność powietrza od 200 do m 3 /h - Temperatura pracy od tp 5K - Zasięg strumienia powietrza do 12 m - Wykonanie: podwójny płaszcz z stalowej blachy perforowanej - Możliwość regulacji powietrza za pomocą przepustnicy - Standardowy kolor malowania RAL Możliwość wykonania w dowolnym kolorze z palety RAL Opis Produktu Nawiewniki typu GSX mają zastosowane w pomieszczeniach w których występują znaczne zyski ciepła oraz gdzie zachodzi potrzeba dostarczenia dużej ilości powietrza. Stosowaną są w halach przemysłowych, magazynowych, audytoryjnych. Przeznaczone gównie do wentylacji wyporowej, usuwają zanieczyszczone powietrze, wentylują strefę przebywania ludzi bądź usuwają znaczne zyski ciepła z pomieszczenia. Dzięki niewielkiej prędkości wypływu powietrza, nawiewniki tego typu można lokalizować bezpośrednio w strefie przebywania ludzi. W celu zapewniania optymalnej stabilności strumienia zaleca się aby temperatura nawiewanego powietrza była niższa od temperatury powietrza w pomieszczeniu. Nawiewniki standardowo malowane są na kolor RAL Wymiary Wymiar [mm] A [mm] H [mm] d [mm] d [mm GSX-P GSX-O 1 Tel./Fax: +48 (46) , office@loximide.com.pl, 1

2 2 GSX-P GSX-O Wykres Doboru GSX-O 2 Tel./Fax: +48 (46) , office@loximide.com.pl, 2

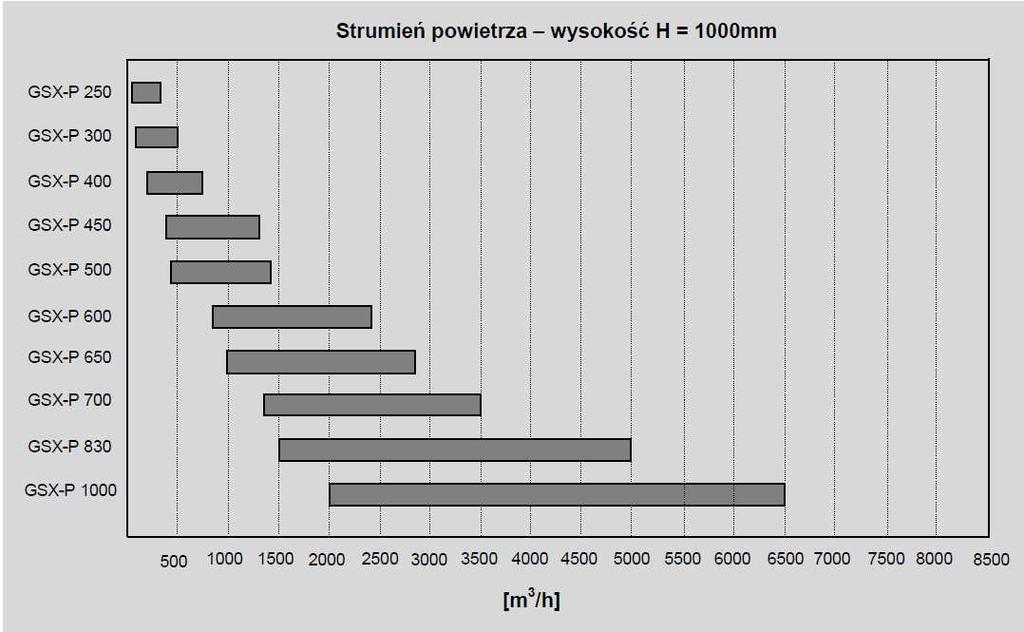

3 3 Wykres Doboru GSX-P 3 Tel./Fax: +48 (46) , office@loximide.com.pl, 3

4 4 Dobór Szczegółowy GSX-O Tel./Fax: +48 (46) , office@loximide.com.pl, 4

5 5 Dobór Szczegółowy GSX-O Tel./Fax: +48 (46) , office@loximide.com.pl, 5

6 6 Dobór Szczegółowy GSX-O Tel./Fax: +48 (46) , office@loximide.com.pl, 6

7 7 Dobór Szczegółowy GSX-O Tel./Fax: +48 (46) , office@loximide.com.pl, 7

8 8 Dobór Szczegółowy GSX-O Tel./Fax: +48 (46) , office@loximide.com.pl, 8

9 9 Dobór Szczegółowy GSX-O Tel./Fax: +48 (46) , office@loximide.com.pl, 9

10 10 Dobór Szczegółowy GSX-O Tel./Fax: +48 (46) ,

11 11 Dobór Szczegółowy GSX-O Tel./Fax: +48 (46) ,

12 12 Dobór Szczegółowy GSX-O Tel./Fax: +48 (46) ,

13 13 Dobór Szczegółowy GSX-O Tel./Fax: +48 (46) ,

14 14 Dobór Szczegółowy GSX-P Tel./Fax: +48 (46) ,

15 15 Dobór Szczegółowy GSX-P Tel./Fax: +48 (46) ,

16 16 Dobór Szczegółowy GSX-P Tel./Fax: +48 (46) ,

17 17 Dobór Szczegółowy GSX-P Tel./Fax: +48 (46) ,

18 18 Dobór Szczegółowy GSX-P Tel./Fax: +48 (46) ,

19 19 Dobór Szczegółowy GSX-P Tel./Fax: +48 (46) ,

20 20 Dobór Szczegółowy GSX-P Tel./Fax: +48 (46) ,

21 21 Dobór Szczegółowy GSX-P Tel./Fax: +48 (46) ,

22 22 Dobór Szczegółowy GSX-P Tel./Fax: +48 (46) ,

23 23 Dobór Szczegółowy GSX-P Tel./Fax: +48 (46) ,

24 24 OZNACZENIA Q strumień powietrza [m 3 /h] Vf prędkość strumienia na nawiewniku L 0,25 zasięg strumienia [m] Lw poziom mocy akustycznej [db(a)] P spadek ciśnienia [Pa] KOD ZAMÓWIENIA Nawiewnik GSX- a - bbb - ccc - ddd Typ P pół cylindryczny O cylindryczny Wymiar Typ zakończenia C cokół do posadowienia na podłodze P pokrywa dekoracyjna Kolor RAL.. PRZYKŁAD ZAMÓWIENIA GSX O 1500 RAL Tel./Fax: +48 (46) , office@loximide.com.pl,
