2/S11. Nawiewniki szczelinowe.

Transkrypt

1 2/S11 SR 147

2 Spis tresci: SR Diagramy doboru Klucz zamówienia Elementy narożne Oznaczenia: V p [m 3 /h] V 2 [m 3 /hm 2 ] A ef [m 2 ] v L [m/s] v h [m/s] L [m] B min [m] h [m] [db(a)] p [Pa] - Przepływ powietrza - Przepływ powietrza na metr długości nawiewnika - Przepływ powietrzana 1 m 2 powierzchni pomieszczenia - Powierzchnia efektywna - Prędkość powietrza w strudze - Prędkość powietrza pomiędzy dwoma nawiewnikami - Długość nawiewnika - Odległość między nawiewnikami - Wysokość montażu - Poziom mocy akustycznej - Strata ciśnienia 148

3 SR Nawiewnik przeznaczony do pomieszczeń o wysokości od 2,7 do 5m. Wykonany z anodowanych profili aluminiowych 1-rzędowa, 2-rzędowa, 3-rzędowa and 4-rzędowa wersja Długość od do 0 mm (co mm). Regulowany kierunek nawiewu Nawiew jednostronny- poziomy Nawiew dwustronny - poziomy Nawiew dwustronny - pod kątem Szczelina standardowa Waska szczelina nawiewna 149

4 Wymiary Szczelina standardowa Wąska szczelina nawiewna B1 B1 B1 B1 B1 B1 B2 B2 B3 B2 B3 Typ SR 30 Liczba szczelin A ef [m 2 /m] 1 0, ,04 3 0, ,08 L V h B1 B2 B3 A B C ød E Ilość króćców [m 3 /h m] [m] 98 1 L / 2 2, , , L / 2 2, , , L / , , L / 2 3, , , ,5 G Typ SR Liczba A szczelin ef [m 2 /m] 1 0,04 2 0,08 3 0, ,016 L V h B1 B2 B3 A B C ø D E Ilość króćców [m 3 /h m] [m] L / 2 2, , , L / 2 2, , , L / , , L / 2 3, , , ,5 G

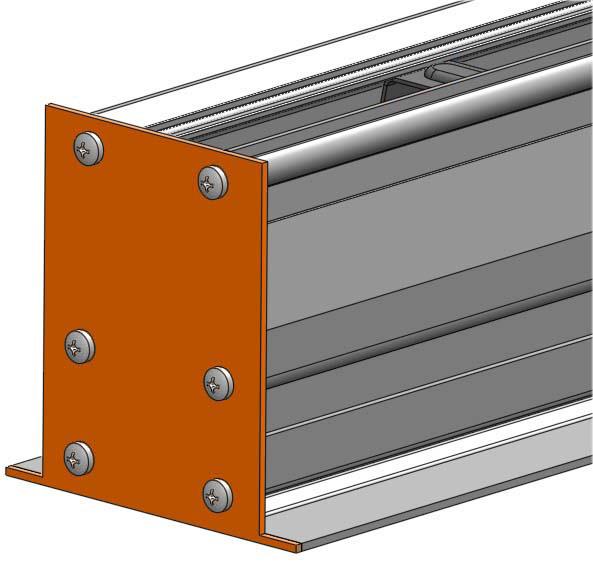

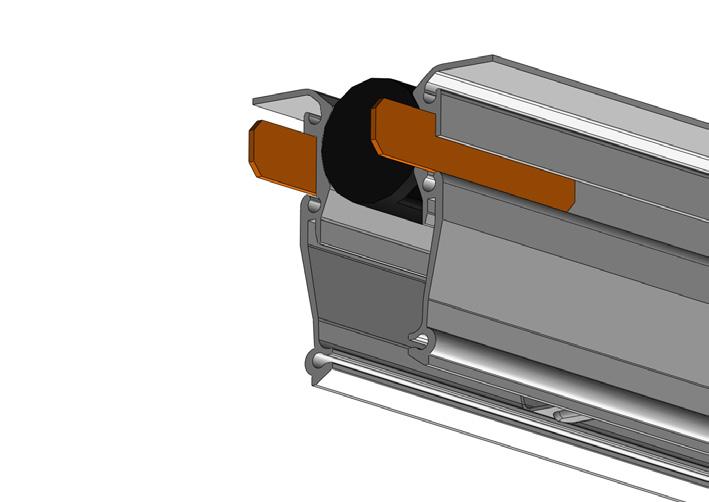

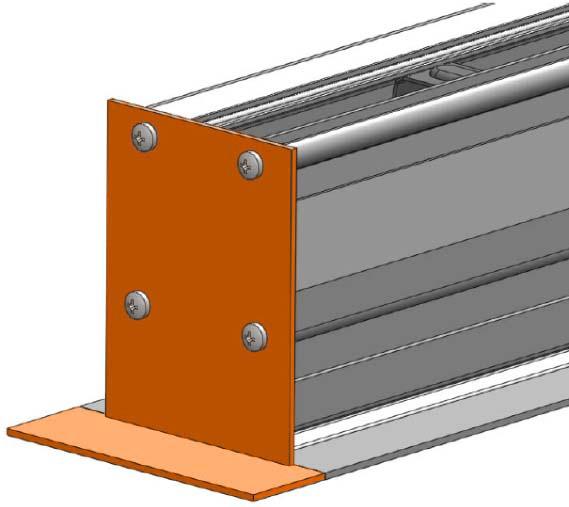

5 Mocowanie profilu na skrzynce rozprężnej - za pomocą nitów - za pomocą poprzeczki L E B G ØD C A L+30 B2 Element łaczący nawiewniki w linie Profil zamykający L1 (L2) Płytka zamykająca I1 (I2) 151

6 DIAGRAM DOBORU - SR 30 Współczynnik korekcyjny maksymalnego przepływu na 1 m 2 powierzchni pomieszczenia, w odniesieniu do różnicy temperatur t Przpływ powietrza na 1 m długości nawiewnika t=-12k t=-10k t=-8k t=-6k t=-4k V p = x 1,00 x 1,00 x 1,15 x 1,35 x1, Maksymalny przepływ powietrza dla nawiewnika SR 30 na 1m 2 powierzchni, dla maksymalnej różnicy temperatur t=-12k V 2 [m 3 /hm 2 ] ,15 0,25 0,35 0, v L [m/s] Minimalna odlegość między nawiewnikami SR 30 5,0 4,0 2,5 h [m] ,2 4,0 5,0 h [m] V 2 [m 3 /hm 2 ] 9,0 8, Przykład: 8,2 Dane: 7,8 7,4 7,0 6,6 55 V = 0 m 3 /h L= 2 m v L = 0,25 m/s t Z = - 4 C h = 4 m Nawiew 6,2 5,8 65 Dobór: B min m 5,4 5,0 4,6 4,2 3,8 3,4 2,6 2,2 1,8 1,4 1,0 V m 3 /h m 75 0 Diagram 1: V 2 =,5 m 3 /hm 2 Korekta =,5 x 1, = 68,85 m 3 /hm 2 Diagram 2: = 210 m 3 /hm V= m 3 /hm Diagram 3: B min = 2,7 m Diagram 4: = 36 db(a) Korekta (przepustnica % ): 36+2= 38 db(a) Diagram 5: p = 33 Pa Korekta(przepustnica % ): 33 x 1,4 = 46,2 Pa 152

7 Współczynnik korekcyjny poziomu mocy akustycznej [db(a)] w odniesieniu do połozenia % % = Współczynnik korekcyjny straty ciśnienia p [Pa] w odniesieniu do połozenia % % p = x1,00 x1,2 x1,4 x1,7 x2,2 Dla skrzynek rozprężnych izolowanych poziom mocy akustycznej zmniejszony jest o 2 db(a) Poziom mocy akustycznej dla SR 30 dla nawiewu (przepustnica % ) - skrzynka rozprężna nieizolowana Strata ciśnienia dla SR 30 dla nawiewu (przepustnica % ) V m 3 /h m db (A) Długość Duljina raspora SR 30 L < 1 L > 1 Współczynnik korekcyjny poziomu mocy akustycznej [db(a)] w odniesieniu do połozenia % % = p Pa Współczynnik korekcyjny straty ciśnienia p [Pa] w odniesieniu do połozenia % % p = x1,00 x1,6 x2,0 x2,4 x Dla skrzynek rozprężnych izolowanych poziom mocy akustycznej zmniejszony jest o 2 db(a) Poziom mocy akustycznej dla SR 30 dla wywiewu (przepustnica % ) - skrzynka rozprężna nieizolowana Strata ciśnienia dla SR 30 dla wywiewu (przepustnica % ) V m 3 /h m db (A) Długość Duljina raspora SR 30 L < 1 L > p Pa 153

8 25 30 DIAGRAM DOBORU - SR Współczynnik korekcyjny maksymalnego przepływu na 1 m 2 powierzchni pomieszczenia, w odniesieniu do różnicy temperatur t Przpływ powietrza na 1 m długości nawiewnika t=-12k t=-10k t=-8k t=-6k t=-4k V p = x 1,00 x 1,00 x 1,15 x 1,35 x1, Maksymalny przepływ powietrza dla nawiewnika SR na 1m 2 powierzchni, dla maksymalnej różnicy temperatur t=-12k 5,0 4,0 h [m] SR -2 SR -4 SR -3 SR -4 V [m 3 /hm 2 ] ,15 0,25 0,35 0, v L [m/s] 2,5 SR -1 SR -1 2,2 4,0 5,0 h [m] SR -2 SR -3 Minimalna odlegość między nawiewnikami SR Protok zraka po kvadratu površine prostorije V p [m 3 /hm 2 ] 9, ,6 8,2 7,8 7,4 55 7,0 6,6 6,2 5,8 65 5,4 5,0 4,6 75 4,2 3,8 B min m 3,4 2,6 2,2 1,8 1,4 1,0 0 V m 3 /h m 0 154

9 Współczynnik korekcyjny poziomu mocy akustycznej [db(a)] w odniesieniu do połozenia % % = Współczynnik korekcyjny straty ciśnienia p [Pa] w odniesieniu do połozenia % % p = x1,00 x1,2 x1,4 x1,7 x2,2 Dla skrzynek rozprężnych izolowanych poziom mocy akustycznej zmniejszony Poziom mocy akustycznej dla SR dla nawiewu (przepustnica % ) - skrzynka rozprężna nieizolowana SR -2 SR -4 SR -3 Strata ciśnienia dla SR dla nawiewu (przepustnica % ) SR -4 SR -3 SR -2 SR -1 SR [db(a)] Diffuser duljina raspora length SR L < 1 L > p [Pa] Współczynnik korekcyjny poziomu mocy akustycznej [db(a)] w odniesieniu do połozenia % % = Współczynnik korekcyjny straty ciśnienia p [Pa] w odniesieniu do połozenia % % p = x1,00 x1,2 x2,0 x2,4 x Dla skrzynek rozprężnych izolowanych poziom mocy akustycznej zmniejszony jest o 2 Poziom mocy akustycznej dla SR dla wywiewu Strata ciśnienia dla SR dla wywiewu (przepustnica % ) (przepustnica % ) - skrzynka rozprężna nieizolowana 0 0 SR -4 SR -3 SR SR -4 SR -3 SR SR -1 SR -1 duljina Diffuser raspora length SR L < 1 L > [db(a)] p [Pa] 155

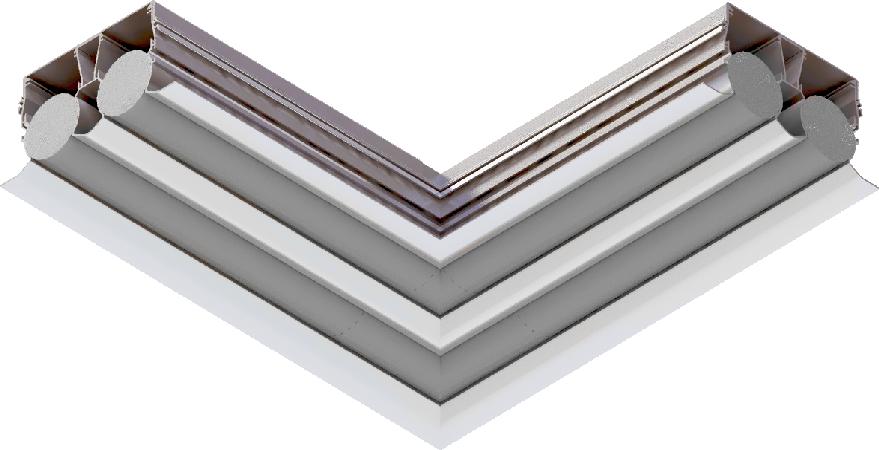

10 Klucz zamówienia Typ (SR30, SR) SR ,4 - KZ - T - N - B - L2 - RAL.. Liczba szczelin (1, 2, 3, 4) Długość nawiewnika(1..2m, co 0,1m) K - skrzynka rozprężna Z - izolacja T - montaż za pomocą poprzeczki - montaż za pomoca nitów N - standardowa szczelina U - wąska szczelina C - czalne wałki nawiewne B - białe wałki nawiewne S - szre wałki nawiewne L1 - profil zamykający jednostronny L2 - profil zamykający jednostronny l1 - płytka zamykająca jednostronna l2 - płytka zamykająca dwustronna Element narożny Element narożny nie pełni funkcji nawiewnej Wymiary: - L= / mm - Kąt B2 Element narożny klucz zamówienia: Typ (SR30, SR) SR B - RAL.. Liczba szczelin (1, 2, 3, 4) Kat elementu narożnego C - czalne wałki nawiewne B - białe wałki nawiewne S - szre wałki nawiewne 156

11 Uwagi: 157
