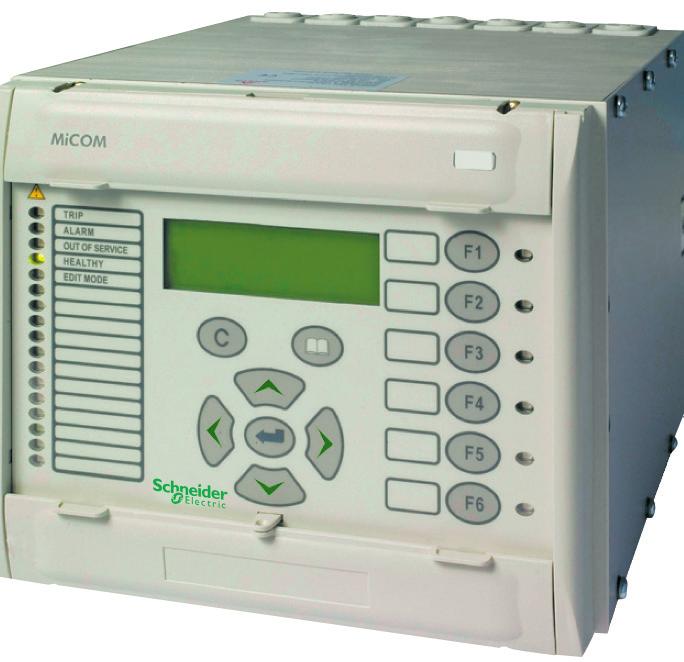

1 [ Zabezpieczenia ] Seria Px0 MiCOM Px Zabezpieczenia odległościowe ZSTOSOWNIE Zabezpieczenia odległościowe serii MiCOM Px - selektywne zabezpieczenia przed skutkami zwarć międzyfazowych, doziemnych i przeciążeń w sieciach średniego i wysokiego napięcia. Sieci mogą pracować jako uziemione, uziemione przez impedancję, rezystancję z punktem zerowym izolowanym. Urządzenie posiada następujące funkcje: MiCOM P w obudowie 0TE Zabezpieczenia zwarciowe z układami detekcji: - podimpedancyjnym, z eliminacją wpływu obciążenia - nadprądowym - podnapięciowym Cechy funkcji odległościowej: - Pomiar odległości z charakterystyką poligonalną kołową - Sześć stref impedancyjnych - Osiem stref czasowych - Kierunkowa pamięć napięciowa - Monitorowanie układu pomiarowego Rezerwowe zabezpieczenie nadprądowo-zwłoczne Praca współbieżna (telezabezpieczenie) Blokada od kołysań mocy utomatyka SPZ, jednofazowa [P i P] i trójfazowa [P i P] utomatyczna kontrola synchronizmu (opcja) porty komunikacyjne (opcja) wskaźniki LED ( dla P) Darmowe oprogramowanie do obsługi nastaw i rejestracji

2 [ Zabezpieczenia ] Seria Px0 ZSTOSOWNIE I MOŻLIWOŚCI Zabezpieczenia odległościowe serii MiCOM Px mają zastosowanie jako selektywne zabezpieczenia przed skutkami zwarć międzyfazowych, doziemnych i przeciążeń w sieciach średniego i wysokiego napięcia. Sieci mogą pracować jako uziemione, uziemione przez impedancję, rezystancję z izolowanym punktem zerowym. Zabezpieczenia odległościowe P, P i P posiadają funkcje dla sieci wysokiego i średniego napięcia. Dostępne są moduły dla wykrywania zwarć doziemnych i określania kierunku zakłocenia w sieciach z punktem gwiazdowym skutecznie uziemionym, uziemionym poprzez cewkę Petersena z izolowanym. Dodatkowo zawierają: Zabezpieczenie kierunkowo-mocowe Wyznaczanie kierunku zwarcia doziemnego metodą obliczania mocy w stanie ustalonym - z możliwością uwspółbieżnienia Wyłączenie zwarcia doziemnego. Zabezpieczenia odległościowe P i P posiadają funkcję dedykowaną dla sieci wysokich i bardzo wysokich napięć: czułego zabezpieczenia ziemnozwarciowego dla detekcji zwarć wysokorezystancyjnych z możliwością uwspółbieżnienia. Wszystkie funkcje główne są konfigurowane indywidualnie i mogą być włączone zablokowane przez użytkownika - według życzenia. Przez zastosowanie prostej procedury konfiguracji można adaptować urządzenie do zakresu ochrony wymaganej w konkretnym przypadku. Swobodnie konfigurowana logika urządzenia umożliwia zastosowanie urządzenia dla specjalnych aplikacji. Dodatkowo, poza wymienionymi wyżej, dostępne są następujące funkcje ogólne: Wybór grup nastaw, ( możliwe grupy) Zaawansowane algorytmy samokontroli Rejestrator danych operacyjnych (zapis ze znacznikiem czasu) Gromadzenie danych o przeciążeniach Rejestrator przeciążeń (zapis ze znacznikiem czasu) Gromadzenie danych o zakłóceniach doziemnych Rejestrator doziemień (zapis ze znacznikiem czasu) Pomiar wartości zakłóceniowych. Rejestrator zakłóceń (zapis ze znacznikiem czasu, łącznie z zapisem zakłóceń z wszystkich mierzonych sygnałów: prądów fazowych, prądu lo, napięcia przesunięcia punktu zerowego i napięcia odniesienia na szynach zbiorczych. Zabezpieczenia odległościowe P / P / P oraz P mają budowę modułową. y umieszczone są w obudowie aluminiowej i łączone elektrycznie złączem analogowym i cyfrowym umieszczonym na płytce drukowanej. Prąd znamionowy i napięcie znamionowe odpowiednie dla wejść pomiarowych mogą być ustawiane przy pomocy parametrów nastawieniowych. Zakres napięcia znamionowego wejść optoizolowanych wynosi do 0 V DC bez wewnętrznego przełączania zakresów. Opcjonalnie dostępne są wejścia o podniesionym dolnym progu działania do V, 0V, V V. Uniwersalny moduł zasilacza pozwala na pracę urządzenia przy napięciach znamionowych 0 do 0 V DC i 00 do 0 V C. Dostępna jest także wersja urządzenia pracująca z napięciem zasilania w zakresie -0 V DC. Wszystkie wyjścia przekaźnikowe mogą być konfigurowane zarówno dla sygnałów jak i komend. Jako opcja zamówieniowa dostępne są karty z "mocnymi" zestykami o prądzie rozłączalnym 0. Opcjonalne wejścia 0 do 0m pozwalają na linearyzowanie wartości wejściowej poprzez 0 nastawialnych punktów interpolacyjnych, jak również na kontrolę rozwarcia obwodu i przeciążenia poprzez nastawialny poziom wartości zerowej. Dwa swobodnie wybrane mierzone sygnały (cyklicznie uaktualniane pomiary parametrów operacyjnych zapamiętane parametry zakłóceń) mogą być wyprowadzone jako prąd stały niezależny od obciążenia poprzez dwa opcjonalne wyjścia 0..0m. Właściwości definiowane przez regulowane punkty interpolacyjne pozwalają, przy użyciu minimalnego prądu wyjściowego (zwykle m) na kontrolę przerwania obwodu po stronie odbiornika. Jest też możliwe powiększenie fragmentu zakresu poprzez definicję punktu przegięcia. Gdy dostępna jest wystarczająca liczba przekaźników wyjściowych to można wybrać mierzoną wartość do prezentacji w kodzie BCD poprzez wyjścia przekaźnikowe. STEROWNIE I WYŚWIETLCZ Lokalny pulpit operatora wskaźniki LED, z nich można swobodnie skonfigurować przypisując dowolną funkcję. Dla urządzeń z dużym ekranem graficznym jest to odpowiednio i wskaźników LED Interfejs PC Interfejs komunikacyjny z jednym dwoma portami (opcja) Dla urządzeń P, P oraz P dostępny jest dodatkowy blok funkcji związanych z obsługą sterowań. Wszystkie obsługują: Zestaw komend i sygnałów dla sterowania i nadzorowania łączników Zestaw obiektów komunikacyjnych dla integracji z systemem nadzoru. Dodatkowo P posiada: Duży wyświetlacz graficzny prezentujący synoptykę pola Wymiana informacji jest możliwa poprzez lokalny pulpit operatora, interfejs PC i opcjonalny interfejs komunikacyjny

3 [ Zabezpieczenia ] Seria Px0 Tabela dostępnych modeli: Funkcja Numer NSI P P P P Zabezpieczenie odległościowe Zabezpieczenie od kołysania mocy Kontrola obwodów pomiarowych / uszkodzenie przewodu 0 / Zabezpieczenie nadprądowe rezerwowe 0TD P/N Zabezpieczenie od załączenia na zwarcie 0/ Telezabezpieczenie / SPZ -faz /-faz /-faz -faz Kontrola synchronizmu o o o o Zabezpieczenie ziemnozwarciowe kierunkowe N Zabezpieczenie ziemnozwarciowe zerowomocowe/admitancyjne W/YN Zabezpieczenie nadprądowe składowej zgodnej / przeciwnej / zerowej 0 P/Q/N Zabezpieczenie nadprądowe z charakterystyką czasową zależną P/Q/N Zabezpieczenie nadprądowe fazowe kierunkowe Zabezpieczenie przeciążeniowe Zabezpieczenie pod- / nadnapięciowe // Zabezpieczenie pod- /nadczęstotliwościowe U/O Zabezpieczenie kierunkowe mocowe LRW 0BF Logika programowalna Klawisze funkcyjne Sterowanie łącznikami (o) (o) Komendy systemowe (o) (o) Liczniki Wejścia pomiarowe Prąd fazowy i zerowy Napięcie fazowe i zerowe Napięcie referencyjne kontroli synchronizmu o o o o Prąd zerowy kompensacji toru równoległego Wejścia i wyjścia binarne Optyczne wejścia (wg zamówienia) do do do 0 do Przekaźniki wyjściowe (wg zamówienia) do 0 do do 0 do Wejścia i wyjścia analogowe ( opcjonalnie) wejście 0 do 0m o o o o wejście PT00 o o o o wyjścia 0 do 0m o o o o Komunikacja Synchronizacja czasu IRIG-B o o o o porty komunikacyjne RS / optyczne o o o o port InterMicom RS / RS / optyczne o o o o Protokół IEC0 / komunikacja GOOSE o o o o wyposażenie standardowe o wyposażenie opcjonalne

4 [ Zabezpieczenia ] Seria Px0 FUNKCJE GŁÓWNE Funkcje są zestawione w autonomicznych grupach. Mogą być one konfigurowane odstawiane, zależnie od potrzeb określonej aplikacji. Grupy funkcyjne, które są niepotrzebne i zostały przez użytkownika odstawione, pozostają ukryte. Taka koncepcja pozwala przy licznym zestawie funkcji na uniwersalne kształtowanie aplikacji zabezpieczenia w jednej wersji konstrukcyjnej, a jednocześnie zapewnia wyraźną i prostą procedurę ustawiania i adaptacji do przewidywanego zadania zabezpieczającego. ZBEZPIECZENIE ODLEGŁOŚCIOWE UKŁD LOGICZNY WYKRYWNI ZWRCI Zabezpieczenia odległościowe wyposażono w starannie opracowany system wykrywania zwarć, który można adaptować do różnych systemów energetycznych. Nawet, jeśli warunki wykrycia zwarcia będą niesprzyjające, zapewni on niezawodne jego wykrycie oraz selektywne określenie typu zwarcia. W tym celu w zabezpieczeniach zrealizowano następujące systemy detekcji zwarć (patrz Rys.): Detekcja nadprądowa z wyborem fazy Detekcja podnapięciowa z wyborem fazy Detekcja podimpedancyjna zależna kątowo z eliminowaniem wpływu obciążenia, z wyborem fazy Detekcja zwarcia doziemnego z nastawianym rodzajem pracy punktu zerowego (wykorzystuje prąd lo i / napięcie przesunięcia punktu zerowego) Detekcję podnapięciową i podimpedancyjną można uaktywniać niezależnie. Wszystkie elementy wykrywające i mierzące zakłócenia pracują jednocześnie. STBILIZCJ OD UDROWEGO PRĄDU MGNESOWNI Nadprądowe kryterium rozruchowe może być blokowane przy wykryciu prądu magnesowania. Jako kryterium służy wartość drugiej harmonicznej w prądach fazowych odniesiona do składowej podstawowej. Ta stabilizacja może być albo selektywna fazowo, albo może działać we wszystkich trzech fazach, zależnie od wybranej opcji. KONTROL USZKODZENI BEZPIECZNIKÓW Uszkodzenie mierzonego napięcia spowodowane zwarciem w obwodach wtórnych przekładników napięciowych przerwaniem ich obwodów może być wykryte przez wewnętrzną funkcję monitorującą. W tym przypadku zabezpieczenie odległościowe jest bezzwłocznie blokowane i jednocześnie jest aktywow rezerwowe zabezpieczenie nadprądowe-zwłoczne. Kontrola jest możliwa przy użyciu zewnętrznego sygnału (NHS) oraz na podstawie analizy mierzonych napięć i prądów. V/V nom or V/V nom / V< I/I nom I> I>> Detekcja nadprądowa ipodnapięciowa z wyborem fazy Nastawy: I>> próg nadprądowy U< próg podnapięciowy I> prąd bazowy fw 0 Rysunek : Detekcja zwarć Z fw, PP Zfw, PG Z bw Z fw Detekcja podimpedancyjna Nastawy: fw reaktancja Rfw,PP / Rfw,PG rezystancja Zfw,PP / Zfw.PG impedancja kąt maskowania obciążenia Zbw/Zfw - zasięg strefy wstecznej fw = przód bw = tył PP = zwarcie faza-faza (FF) PG = zwarcie faza-ziemia (FZ) R fw, PP R fw, PG R WYBÓR OBWODU POMIROWEGO P, P i P oceniają odległość zwarcia tylko dla jednej pętli zwarcia. Zależnie od typu zwarcia, określonego przez urządzenie i preferencji wybranej pętli, następuje wybór obwodu pomiarowego w celu ustalenia kierunku zwarcia i odległości. P wyznacza odległość dla kilku pętli zwarciowych. Pętle te są wybierane zależnie od rodzaju zwarcia określonego przez urządzenie oraz według preferencji wybranej pętli. Dla przykładu: nastawa decyduje czy przy zwarciach międzyfazowych poprzez ziemię określana powinna być tylko pętla faza-faza.

5 [ Zabezpieczenia ] Seria Px0 KIERUNKOW PMIĘĆ NPIĘCIOW Układ ustalania kierunku przepływu mocy zwarciowej wymaga pamięci napięciowej z następujących powodów: Dla zwarć bliskich mierzone napięcia są zbyt małe Występowanie przebiegów nieustalonych w obecności pojemnościowych przekładników napięciowych Zabezpieczenia linii kompensowanych wzdłużnie. Charakterystyka poligonalna R,PG R by wyeliminować te problemy, zabezpieczenia odległościowe wyposażono w pamięć napięciową z ciągłym zapisem napięcia międzyfazowego V B do pamięci kołowej, tak długo, jak długo zadowalające są warunki napięciowe i częstotliwościowe. Układ ustalania kierunku przepływu mocy zwarciowej korzysta z pamięci napięciowej kiedy pomiar napięcia wykaże jego spadek poniżej nastawionej wartości. Zintegrowana kompensacja częstotliwości zapewnia czas pracy układu do sekund od chwili zaniku napięcia. R,PP o o Nastawy: =0, =0 R,PG R R,PP o o Nastawy: =0, =-0 R,PG R R,PP o o Nastawy: =0, =-0 Parametry nastawieniowe: Rezystancja Rezystancje R,FF i R, FZ Kąt charakterystyczny linii: Kąt nachylenia Kierunek N Czas wyłączania t FF = pętle faza-faza FZ = pętle faza-ziemia Charakterystyka kołowa Z R Nastawa: =0 o Parametry nastawieniowe: Impedancja Z Kąt charakterystyczny linii: Kompensacja łuku elektrycznego Kierunek N Czas wyłączania t Rysunek : Charakterystyki wyłączenia (strefa )

6 [ Zabezpieczenia ] Seria Px0 USTLNIE ODLEGŁOŚCI I KIERUNKU ZKŁÓCENI Dla kątów z zakresu - o do + o wydawana jest decyzja kierunek przód, dla kątów spoza tego zakresu następuje decyzja kierunek tył. Decyzja o odległości jest wynikiem porównania mierzonej impedancji z ustaloną charakterystyką wieloboczną kołową (patrz Rys. ). W sumie nastawiać można sześć niezależnych stref odległościowych. Każda strefa może zostać nastawiona, niezależnie od pozostałych, do działania w kierunku - do przodu, do tyłu jako bezkierunkowa. Można ustawić dodatkową strefę wydłużoną, oddzielnie parametryzowaną dla pętli międzyfazowych i fazowych. Wydłużenie strefy może być załączone przez: automatykę SPZ, układ pracy współbieżnej sygnałem zewnętrznym. W P, P i P czwarta strefa może być użyta w specjalny sposób: by zezwolić na SPZ tylko w części napowietrznej linii mieszanej napowietrzno - kablowej Dla kompensacji efektu przewodu wiązkowego. STOPNIE CZSOWE Każdej ze stref odległościowych przypisano nastawialną zwłokę czasową. Stopnie i służą jako funkcje rezerwowe, odpowiednio kierunkowa i bezkierunkowa. Po upływie nastawy czasowej, występuje decyzja o wyłączeniu niezależnie od pomiaru odległości. Wszystkie stopnie czasowe są niezależnie nastawialne, rozpoczęcie ich odliczania następuje po wykryciu zwarcia. Każda ze stref może mieć niezależnie nastawialny kierunek działania do przodu, do tyłu bezkierunkowo. Należy jednak pamiętać, że jeżeli nastawy dwóch stref są identyczne pod względem kierunku i czasu to działa wyłącznie strefa z wyższym numerem - tzn. strefa większa (zwykle najmniejszy zasięg ma strefa a każda kolejna jest większa). KOMPENSCJ INDUKCYJNOŚCI WZJEMNEJ Kiedy zabezpieczane są linie równoległe warto uwzględnić efekt sprzężenia wzajemnego. Zabezpieczenie P może być opcjonalnie wyposażone w dodatkowe wejście prądowe do pomiaru składowej zerowej prądu w linii równoległej. Ten prąd może być uwzględniony w obliczeniach impedancji pętli zwarcia doziemnego. BLOKD OD KOŁYSŃ MOCY W systemach o małej rozpiętości sieci, kołysanie mocy między generatorami z powodu nagłych i dużych zmian obciążenia z powodu zwarć może prowadzić do spadku impedancji w miejscu zainstalowania urządzenia do wartości poniżej impedancji nastawionej. Zabezpieczenie od kołysań mocy monitoruje przekroczenie dopuszczalnego poziomu zmian mocy w czasie. Możliwe jest zdefiniowanie obszaru impedancji wewnątrz, którego blokada jest rozważana. Nastawy pozwalają określić kryteria deblokady: Czas Próg prądu fazowego Próg składowej zerowej prądu Próg składowej przeciwnej prądu Przy wykryciu asynchronicznych kołysań mocy, generowany jest sygnał wyłącz. ZBEZPIECZENIE OD ZŁĄCZENI WYŁĄCZNIK N ZWRCIE W przypadku ręcznego zamykania wyłącznika, gdy nie usunięto uziemienia linii (np. na przeciwległym końcu), może dojść do silnego zwarcia. Przy załączaniu wyłącznika automatyka SPZ jest blokowana, a więc brak wydłużenia strefy. Zwarcie może być wyłączone przez strefę nr działającą z opóźnieniem. Długi czas wyłączania jest niekorzystny, gdyż zwiększa rozmiar szkód. Funkcja zapewnia bezzwłoczne wyłączenie, jeżeli zwarcie wystąpiło w ciągu nastawionego czasu po ręcznym zamknięciu wyłącznika. Zależnie od trybu pracy następuje bądź to wyłączenie przy pojawieniu się pobudzenia, bądź też wydłużenie pierwszej strefy zabezpieczenia odległościowego. KONTROL OBWODU POMIROWEGO W obwodach pomiarowych napięcia istnieje potrzeba kontrolowania wiarygodności pomiaru. W większości przypadków jest wykorzystywany jest dodatkowy styk zabezpieczenia napięciowych obwodów pomiarowych (tzw. NHS). Dla zabezpieczeń MiCOM Px można włączyć wewnętrzną kontrolę opartą na pomiarach składowej zerowej i przeciwnej prądu i napięcia. Jeśli wykryty zostanie problem to wszystkie zależne od napięcia funkcje ochronne np. pomiar impedancji, zostają automatycznie zablokowane. Ponadto składowe przeciwne prądu i napięcia monitorowane są pod kątem zgodności z nastawionymi wartościami granicznymi. Jeśli następuje przekroczenie wartości granicznych, trwające przez nastawiony okres czasu, to pobudzana jest sygnalizacja. Kontrola asymetrii prądu może być użyta do realizacji funkcji kontroli zgodności położenia biegunów wyłącznika.

7 [ Zabezpieczenia ] Seria Px0 REZERWOWE ZBEZPIECZENIE NDPRĄDOWE ZWŁOCZNE Gdy następuje zwarcie w obwodzie pomiaru napięcia, uniemożliwia to poprawny pomiar impedancji. W takim przypadku, automatycznie może zostać uruchomione jednostopniowe rezerwowe zabezpieczenie nadprądowe zwłoczne (RNPN). Wyłączenie z funkcji RNPN może aktywować automatykę SPZ. Działanie rezerwowego zabezpieczenia nadprądowego zwłocznego może zostać zablokowane przy wykryciu udaru prądu magnesowania. PRC WSPÓŁBIEŻN Zasięg strefy nastawiany jest poniżej 00% długości linii, dla uniknięcia objęcia zasięgiem działania sąsiedniej stacji, co oznaczałoby nieselektywne działanie. Praca współbieżna (telezabezpieczenie) rozszerza zakres ochrony do 00% długości linii dzięki sygnałowi przesyłanemu z drugiej strony linii. Współpracą z łączem można sterować wykorzystując jeden ze schematów przedstawionych na Rys.. W P jest możliwa selektywna wymiana informacji dotycząca każdej fazy oddzielnie. Możliwa jest aktywacja następujących funkcji: Logika słabego źródła Echo Przejściowa blokada Kontrola częstotliwości (deblokująca) Dla kontroli można inicjować nadawczy sygnał testowy poprzez którykolwiek interfejs urządzenia. Strefa normalna Z Z Z Z Odbiór Odbiór & Zw Zw Odbiór & Zw Zw Blokowania (tylko P/P) Brak odbioru & Zw & t z przodu & t Brak odbioru & Zw & t Zw Blokada wsteczna (tylko P/P) Brak odbioru & Zw & t Rysunek : Układ pracy współbieżnej (Zw - Zasięg strefy wydłużonej)

8 [ Zabezpieczenia ] Seria Px0 UTOMTYCZN KONTROL SYNCHRONIZMU (OPCJ) Ze względu na wymagany obwód pomiarowy z napięciem odniesienia, funkcja jest dostępna tylko dla zabezpieczenia wyposażonego w kartę analogową z napięciowymi wejściami. Funkcję tę można wykorzystywać w powiązaniu z załączaniem ręcznym poprzez automatykę SPZ. W sieciach z dwustronnym zasilaniem zapewnia ona realizację załączania tylko wtedy, gdy spełnione są warunki synchronizmu. UTOMTYK SPZ Rodzaj wbudowanej automatyki SPZ zależy od typu urządzenia: P, P: SPZ tylko fazowy P: / fazowy zależny od pobudzenia P: / fazowy zależny od pobudzenia wyłączenia Możliwe są cykle SPZ z SZS (szybkim załączeniem z SPZ) i do dziewięciu kolejno po sobie następujących czasowo-zwłocznych załączeń OZS (opóźnionych załączeń z SPZ). Oba typy załączeń są konfigurowane niezależnie. W szczególnych przypadkach można wprowadzać zwłokę czasową dla wyłączania w cyklu SZS czy OZS. Zabezpieczenia pozwalają na inicjację funkcji SPZ poprzez wejście dwustanowe (pobudzenie od zabezpieczenia działającego równolegle). Wyłączanie jednofazowe jest możliwe dla zwarć jednofazowych i izolowanych zwarć dwufazowych. Można wykorzystać trzy wejścia dwustanowe w celu sprawdzenia wiarygodności podejmowanych przez zabezpieczenie decyzji o wyłączeniu, podając na nie sygnał o wyłączeniu danej fazy przez zabezpieczenie pracujące równolegle. Załączenia SZS i OZS są oddzielnie zliczane oraz sygnalizowane. utomatykę SPZ można przetestować poprzez dowolny z interfejsów urządzenia. ZBEZPIECZENIE ZIEMNOZWRCIOWE (TYLKO W P, P) W przypadku zwarć jednofazowych, przy wysokich rezystancjach przejścia zwarcia, mierzone wielkości zwarciowe często nie wystarczają do detekcji zwarcia oraz selektywnego ich usuwania poprzez funkcję odległościową. Takie zwarcia mogą być wykryte przez funkcję rezerwowego zabezpieczenia kierunkowego, ziemnozwarciowego o wysokiej czułości, wykorzystującego prąd i napięcie składowej zerowej do wykrycia zwarcia i ustalenia jego kierunku. Gdy zostaną przekroczone nastawione wartości UNZ> i IN>, wtedy zwarcie jednofazowe może zostać wykryte i selektywnie usunięte. PRC WSPÓŁBIEŻN ZBEZPIECZENI ZIEMNOZWRCIOWEGO (TYLKO W P, P) by osiągnąć krótkie czasy wyłączenia przez funkcję ziemnozwarciową zabezpieczenia, urządzenie jest wyposażone w dodatkowy układ logiczny. Tryby pracy tej funkcji są podobne do trybów pracy współbieżnej zabezpieczenia odległościowego. Oba moduły mogą używać tego samego kanału komunikacyjnego. Jednak należy pamiętać aby obie funkcje nie pracowały w wykluczających się trybach pracy tj. jedna w trybie blokowania, a druga w trybie zezwalania. Obsługiwane są następujące tryby pracy: Porównanie sygnału - schemat zezwalający Porównanie sygnału - schemat blokujący Mogą być aktywowane następujące funkcje: - logika słabego źródła - echo - przejściowe blokowanie - kontrola częstotliwości. Sygnał testowy może być włączony poprzez jeden z interfejsów urządzenia.

9 [ Zabezpieczenia ] Seria Px0 ZBEZPIECZENIE NDPRĄDOWE O CHRKTERYSTYCE NIEZLEŻNEJ Funkcję czterostopniowego nadprądowego zabezpieczenia o charakterystyce niezależnej (NPN) można uaktywnić niezależnie od zabezpieczenia odległościowego. W tym celu dostępne są trzy oddzielne układy pomiarowe: maksymalnego prądu fazowego składowej przeciwnej prądu składowej zerowej prądu. Uruchamianie stopni dla prądu fazowego i składowej przeciwnej może być blokowane przy wykryciu udaru prądu magnesowania. Stopnie dla składowej zgodnej oraz zerowej prądu mogą być kierunkowe. Kierunek działania jest ustalany dla każdego z stopni niezależnie. Tabela. Charakterystyka wyłączenia zabezpieczenia nadprądowego zależnego Nr Charakterystyka zależna Stałe Powrót k a b c R 0 Czasowo niezależna t k Dla IEC - t k a b I I ref 0 Normalnie zależna Bardzo zależna Ekstremalnie zależna Długi czas zależna Dla IEEE C. t k a b c tr k k R I I Iref Iref Umiarkowanie zależna Bardzo zależna Ekstremalnie zależna Dla NSI t k a b c tr k k R I I Iref Iref Umiarkowanie zależna Bardzo zależna Ekstremalnie zależna Poza standardami Zależna typu RI t k I ZBEZPIECZENIE NDPRĄDOWE O CHRKTERYSTYCE ZLEŻNEJ Funkcja zabezpieczenia nadprądowego o charakterystyce zależnej (NPZ) działa w trzech oddzielnych układach pomiarowych: maksymalnego prądu fazowego składowej przeciwnej prądu składowej zerowej prądu. W poszczególnych układach pomiarowych użytkownik może wybierać spośród wielu charakterystyk wyłączania (patrz poniższa tabela). Funkcja zabezpieczenia NPZ może działać w trybie kierunkowym. Decyzja o kierunku przepływu mocy zwarciowej może zostać podjęta na podstawie pomiarów przy wyznaczaniu odległości może zostać utworzona na podstawie prądu i napięcia składowej przeciwnej. Uruchamianie stopni dla prądu fazowego i składowej przeciwnej może być blokowane przy wykryciu udaru od prądu magnesowania. I ref Poza standardami Zależna typu RIDG t k I.. ln I ref

10 [ Zabezpieczenia ] Seria Px0 0 ZBEZPIECZENIE POD- I NDNPIĘCIOWE Zabezpieczenie pod- i nadnapięciowe zwłoczne kontroluje niezależnie składową podstawową napięć fazowych jak i składowe symetryczne: zerową, zgodną i przeciwną. Zostają one wyznaczone z podstawowej harmonicznej trzech napięć faza-ziemia. Napięcie składowej zerowej i napięcie składowej przeciwnej może być nadzorowane przez dwa stopnie nadnapięciowe zwłoczne oraz dodatkowo przez dwa stopnie podnapięciowe zwłoczne. Napięcia fazowe służą do wyznaczania napięć międzyfazowych. Przy pomiarze napięcia składowej zerowej, użytkownik może wybierać między napięciem składowej zerowej, wyliczanym wewnętrznie z trzech napięć faza-ziemia, a napięciem składowej zerowej budowanym zewnętrznie, w układzie otwartego trójkąta, a mierzonym poprzez czwarte napięciowe wejście pomiarowe. ZBEZPIECZENIE ND- I PODCZĘSTOTLIWOŚCIOWE Zabezpieczenie nad- i podczęstotliwościowe posiada pięć stopni. Każdy z nich może pracować w jednym z poniższych trybów: kontrola nad- podczęstotliwościowa kontrola nad- podczęstotliwościowa połączona z kontrolą przyrostu df/dt dla rozprzęgania systemów kontrola nad- podczęstotliwościowa połączona z kontrolą średniego przyrostu Df/Dt dla systemów SCO. ZBEZPIECZENIE PRZECIĄŻENIOWE Funkcja ta realizuje termiczne zabezpieczenie przeciążeniowe dla linii, transformatorów i uzwojeń stojanów silników wysokich napięć. Najwyższa wartość jednego z trzech prądów fazowych jest wykorzystywana do modelu cieplnego zgodnie z IEC 0- Czas śledzenia wyznaczany jest przez nastawienie termicznej stałej czasowej dla obiektu zabezpieczanego i przez nastawienie poziomu pobudzania Q wył i zależy od sumarycznego obciążenia termicznego Q p.: LOKLN REZERW WYŁĄCZNIKOW Komenda wyłącz uruchamia zwłokę czasową, w celu kontroli działania wyłącznika. Po upływie nastawionego czasu, sprawdza się obecność prądu - czyli skuteczność działania wyłącznika. Dostępne są dwa stopnie - pierwszy (tzw. retrip) jest przeznaczony dla drugiej cewki własnego wyłącznika, drugi (tzw. backtrip) jest przeznaczony dla próby przerwania prądu zwarciowego innym wyłącznikiem, znajdującym się bliżej źródła zasilania. WYZNCZENIE KIERUNKU ZWRCI DOZIEM- NEGO METODĄ OBLICZENI MOCY W STNIE USTLONYM (DL P I P) Kierunek zwarcia doziemnego wyznaczany jest poprzez obliczenie napięcia składowej zerowej i prądu składowej zerowej. Można określić warunki pomiarowe (cos sin) odpowiednio do sposobu traktowania punktu zerowego (punkt zerowy uziemiony przez cewkę Petersena izolowany punkt zerowy). W obwodzie cos j (dla sieci uziemionej przez cewkę), regulowany argument impedancji linii ma również wpływ na efektywne tłumienie nieprawidłowych decyzji odnośnie kierunkowości (wynikających, na przykład z błędnej wartości kąta fazowego dla przekładników prądowych i napięciowych typu oknowego). Czułość działania i argument impedancji linii można nastawiać oddzielnie, odpowiednio dla kierunku w przód i w tył. t I ( ) I B ln I ( ) I B p lternatywnie, można przeprowadzić obliczenia oparte tylko na wartości prądu. W tym przypadku, jako kryterium zwarcia doziemnego wykorzystuje się tylko moduł odfiltrowanej składowej zerowej prądu. Obie procedury wykorzystują bądź odfiltrowaną składową podstawową bądź piątą harmoniczną. Funkcja może również wygenerować sygnał ostrzegawczy przy przekroczeniu nastawionego poziomu alarmu.

11 [ Zabezpieczenia ] Seria Px0 KONTROL WRTOŚCI GRNICZNYCH Jako uzupełnienie funkcji zabezpieczeniowych można wykorzystać funkcję kontrolującą prądy, napięcia czy temperaturę. Funkcja ta może być używana jedynie jako pomocnicza i używanie ich do celów zabezpieczeniowych jest niewłaściwe ze względu na -sekundowy cykl aktualizacji. Sygnały są określane przy użyciu wartości progowej i opóźnienia działania nastawionego przez użytkownika. UKŁD PROGRMOWLNEJ LOGIKI Układ logiczny konfigurowany przez użytkownika pozwala wykonać operacje logiczne na sygnałach binarnych w ramach algebry Bool a. W procedurze konfiguracyjnej każdy sygnał w zabezpieczeniu może być połączony z bramką logiczną OR ND, a także może być zanegowany. Sygnał wyjściowy równania logicznego może być użyty jako sygnał wejściowy na inne elementy logiki w celu budowy złożonych równań. Może on być również wykorzystywany do pobudzenia sygnałów wejściowych równolegle z pobudzeniem od wejść binarnych. Sygnał wyjściowy, dla każdego równania, podawany jest na stopień czasowy, z dwoma elementami czasowymi o nastawialnym trybie działania. Tak więc sygnałowi wyjściowemu dla każdego działania można przypisać swobodnie konfigurowaną charakterystykę czasową. FUNKCJE KONTROLNE I REJESTRCJ SYNCHRONIZCJ ZEGR Rodzina Px zawiera wewnętrzny zegar. Wszystkie zdarzenia są oznaczone cechą czasu bazującą na tym zegarze (z rozdzielczością ms) i wprowadzane do pamięci zgodnie z ich ważnością i sygnalizowane poprzez interfejs komunikacyjny. Jeżeli urządzenie jest sprzęgnięte z systemem nadzoru to wtedy system będzie synchronizował Px poprzez telegram czasowy protokołu IEC Możliwa jest też synchronizacja poprzez wejście IRIG-B. Wewnętrzny zegar będzie korygowany i zapewni działanie z dokładnością ± ms. WYBÓR BNKU NSTW Wszystkie nastawy dla modułów zabezpieczeń i funkcji takich jak SPZ i praca współbieżna mogą być zdefiniowane w niezależnych bankach nastaw. Przełączanie pomiędzy tymi bankami może być zrealizowane poprzez jeden z interfejsów urządzenia. ZPIS DNYCH OPERCJI Nieulotna pamięć kołowa zapewnia ciągły zapis sygnałów i zdarzeń zachodzących w systemie (do pozycji). Odpowiednie stany, każdy z pełnym znacznikiem daty oraz czasu początku i końca sygnału, wprowadzane są w kolejności chronologicznej. Zapisowi podlegają czynności operacyjne takie jak aktywizacja blokowanie funkcji, a także lokalne testowanie kontrolne i kasowanie. Zapisywany jest początek i koniec tych zdarzeń, o ile stanowią one odchylenie od normalnego działania (np. przeciążenie, zwarcie doziemne zwarcie w obwodzie). GROMDZENIE DNYCH PRZECIĄŻENI Sytuacje przeciążeniowe w sieci stanowią odchylenie od normalnego działania systemu i dopuszczalne są tylko przez krótki czas. Funkcje chroniące przed przeciążeniem, zaimplementowane w urządzeniach zabezpieczających, rozpoznają sytuacje przeciążeniowe w systemie i zapewniają gromadzenie danych o przeciążeniach, takich jak moduł prądu przeciążenia, względne nagrzewanie podczas występowania przeciążenia oraz czas jego trwania. REJESTRCJ SYGNŁÓW PRZECIĄŻENIOWYCH Gdy chroniony obiekt znajduje się w stanie przeciążenia, odpowiednie stany, każdy z pełnym znacznikiem daty oraz czasu początku i końca sygnału, wprowadzane są w kolejności chronologicznej do nieulotnej pamięci. Wprowadzane są również zmierzone dane przeciążeniowe, z pełnym oznakowaniem daty i czasu wystąpienia. W urządzeniu jest dostępnych ostatnich rejestracji zestanów przeciążeniowych. Jeśli wystąpi ich więcej, a pamięć nie zostanie w międzyczasie wyczyszczona, to nastąpi wymazanie najstarszej rejestracji.

12 [ Zabezpieczenia ] Seria Px0 GROMDZENIE DNYCH ZWRCI DOZIEMNEGO (P, P) Jeśli wystąpi zwarcie doziemne w sieci z izolowanym punktem zerowym uziemionym przez dławik, to możliwa jest kontynuacja pracy sieci, bez wprowadzenia ograniczeń. Uruchomione w urządzeniu zabezpieczającym funkcje wykrywania zwarć doziemnych rozpoznają je i dostarczają danych - takich jak moduł napięcia składowej zerowej i czas trwania zwarcia doziemnego. REJESTRCJ SYGNŁÓW ZWRCI DOZIEMNEGO (P, P) Gdy sieć energetyczna znajduje się w stanie zwarcia doziemnego, odpowiednie stany, każdy z pełnym znacznikiem daty oraz czasu początku i końca sygnału, wprowadzane są w kolejności chronologicznej do nieulotnej pamięci. Wprowadzane są również zmierzone dane o zwarciu doziemnym, z pełnym oznakowaniem daty i czasu wystąpienia. W urządzeniu jest dostępnych ostatnich rejestracji zwarć doziemnych. Jeśli wystąpi ich więcej, a pamięć nie zostanie w międzyczasie wyczyszczona, to nastąpi wymazanie najstarszej rejestracji. GROMDZENIE DNYCH ZWRCIOWYCH Zwarcie w systemie opisywane jest jako awaria. Uruchomione w urządzeniu funkcje zabezpieczające przed skutkami zwarć, rozpoznają zwarcia i uruchamiają gromadzenie związanych z nimi danych pomiarowych - takich jak moduł prądu zwarciowego i czas trwania zwarcia. Jako czas zapisu danych, użytkownik może określić bądź to moment końca zakłócenia bądź też pojawienia się komendy wyłącz. Jest również możliwe pobudzenie poprzez sygnał zewnętrzny. Pozyskiwanie danych pomiarowych zwarcia, dokonywane jest w pętli pomiarowej wybranej przez urządzenie zabezpieczające oraz dostarcza wartości impedancji i reaktancji, wartości prądu, napięcia i kąta. Odległość do miejsca zwarcia określana jest na podstawie mierzonej reaktancji zwarcia i odczytywana jest w odniesieniu do nastawionej wartości 00% zabezpieczanego odcinka linii. Lokalizacja zwarcia jest podawana bądź to dla każdego wykrytego zwarcia, bądź też tylko dla zwarć, którym towarzyszy wyłączenie (według wyboru użytkownika). REJESTRTOR SYGNŁÓW ZWRCIOWYCH Gdy system energetyczny znajduje się w stanie zwarcia, odpowiednie stany, każdy z pełnym znacznikiem daty oraz czasu początku i końca sygnału, wprowadzane są w kolejności chronologicznej do nieulotnej pamięci. Zapamiętywane są również zmierzone dane o zwarciu, z pełnym oznaczeniem daty i czasu ich uzyskania. Ponadto w trakcie zwarcia zapisywane są próbkowane wartości wszystkich wejść analogowych, jak prądy i napięcia fazowe. W urządzeniu jest dostępnych ostatnich rejestracji zakłóceń. Jeśli wystąpi ich więcej, a pamięć nie zostanie w międzyczasie wyczyszczona, to nastąpi wymazanie najstarszej rejestracji. SMOKONTROL Obszerne procedury samokontroli urządzenia zapewniają wykrywanie wewnętrznych błędów sprzętowych i programowych tak, aby ograniczyć możliwość niewłaściwego funkcjonowania zabezpieczeń. Po włączeniu napięcia pomocniczego, przeprowadzany jest test funkcjonalny. W trakcie normalnej pracy testy samokontroli przeprowadzane są okresowo. Jeśli wyniki testu różnią się od wartości domyślnych, to do nieulotnej pamięci sygnałów samokontroli wprowadzany zostaje odpowiedni komunikat. Wynik diagnozy uszkodzenia decyduje o tym, czy nastąpi blokada urządzenia zabezpieczającego, czy też zostanie wysłane jedynie ostrzeżenie. Korzystaj w pełni ze swojej energii

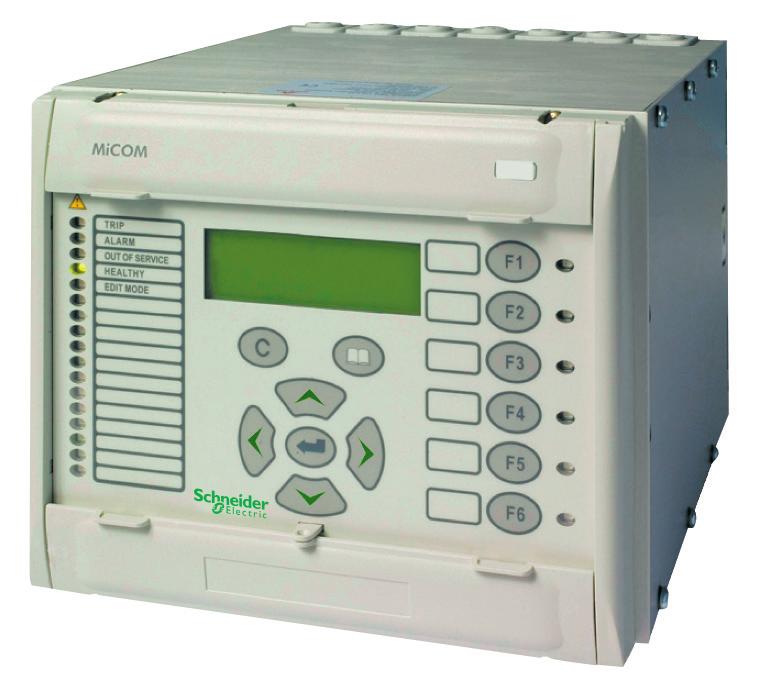

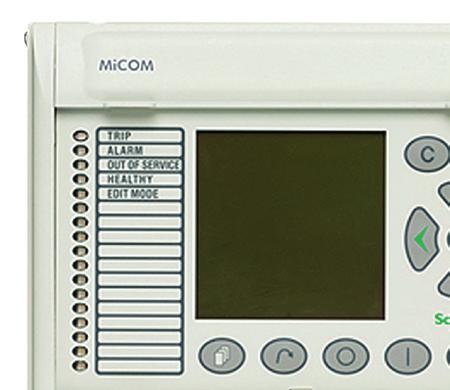

13 [ Zabezpieczenia ] Seria Px0 STEROWNIE Wszystkie dane niezbędne dla pracy modułów zabezpieczeń i kontroli są wprowadzane poprzez zintegrowany panel kontrolny. Dostępne są także dane dla systemu nadzoru. Przy jego użyciu mogą być wykonane następujące zadania: Wyprowadzenie i modyfikacja ustawień Cykliczne odczytywanie aktualnych danych pomiarowych i stanów sygnałów Odczyt protokołów zdarzeń (po przeciążeniach, doziemieniach zwarciach w systemie) Odczyt pomiarów zakłóceniowych (po przeciążeniu, zwarciach doziemnych międzyfazowych w systemie) Zerowanie jednostki i pobudzenie kolejnych funkcji sterowniczych opracowanych dla wspomagania testowania i uruchamiania (P, P i P) sterowanie łącznikami WYŚWIETLCZ Ciekłokrystaliczny ze znakami alfanumerycznymi x 0 (wyświetlacz tekstowy Rys.) a dla P: x 0 czyli x punktów (wyświetlacz graficzny Rys.). ( dla P) wskaźnikow świetlnych wskaźniki z ustaloną konfiguracją sygnałow ( dla P) wskaźnikow jest dostępnych do dowolnego przyporządkowania wg potrzeb użytkownika Z urządzeniem są dostarczane samoprzylepne etykiety pozwalające na indywidualny opis wskaźników zgodnie z użytą konfiguracją. Panel operacyjny pokazany na Rys. i. składa się z elementów do sterowania lokalnego i funkcji opisanych poniżej: Panel wartości pomiarowych Konfiguracja lokalnego panelu sterowania pozwala na wyświetlenie pomiarów na wyświetlaczu LCD. Panel wyświetla automatycznie podstawowe warunki pracy systemu. Są cztery, oddzielnie konfigurowalne ekrany. Priorytet ich wzrasta w kolejności: od normalnego działania poprzez działanie w warunkach przeciążenia, zwarcia doziemnego i wreszcie do działania po zaistnieniu zwarcia. Urządzenie dostarcza aktualnych danych pomiarowych odpowiednich dla wykrytego stanu pracy, przeciążenia, doziemienia czy zwarcia. Rysunek. Widok urządzenia z wyświetlaczem tekstowym w obudowie 0TE (P, P). P jest dostępne tylko w szerszej obudowie TE - układ przycisków i wskaźników LED jest identyczny jak tutaj pokazany. Zabezpieczenie hasłem Zabezpieczenie trybu edycji chroni przed nieumyślnymi i nieautoryzowanymi zmianami parametrów pobudzeniem funkcji sterowania. Rysunek. Widok urządzenia P z wyświetlaczem graficznym w obudowie 0TE. - układ przycisków i wskaźników LED jest identyczny jak tutaj pokazany.

14 [ Zabezpieczenia ] Seria Px0 DRZEWO WYBORU Przez naciśnięcie jednego z powyższych przycisków oraz obserwując komunikaty pojawiające się na wyświetlaczu użytkownik porusza się przez proste menu tekstowe. Wszystkie ustawialne parametry i mierzone wielkości, jak również wszystkie funkcje kontrolne są dostępne poprzez to menu co jest standardem dla tego typu urządzeń. Zmiany w ustawieniach muszą być potwierdzone przez naciśnięcie klawisza ENTER, który jest ponadto używany do potwierdzania lokalnych sterowań. W przypadku wprowadzenia błędnej danej, możliwe jest porzucenie trybu edycyjnego z równoczesnym wycofaniem się z wprowadzonych zmian przyciskiem C (czyść). Kiedy tryb edycyjny nie jest aktywny naciśnięcie C powoduje zerowanie wskaźników. Programowalny przycisk RED (z książką) zapewnia szybki dostęp do wybranych punktów menu (menu szybkiego dostępu). ETYKIET I INTERFEJS PC Na górnej klapce obudowy urządzenia jest podana nazwa urządzenia. Pod tą klapką znajdują się numer identyfikacyjny urządzenia, numer seryjny oraz wartość napięcia zasilania. Pod dolną klapką znajduje się port komunikacyjny do połączenia z PC. Dla zabezpieczenia przed nieupoważnionym otwarciem dolna klapka może być unieruchomiona, wykorzystując istniejący otwór w klapce i obudowie. KONSTRUKCJ MECHNICZN Zabezpieczenia P / P / P / P dostarczane są w dwóch typach obudów: Do montażu natablicowego Do montażu zatablicowego W obu typach obudów połączenie może być realizowane poprzez zaciski śrubowe gniazda wtykowe. Dwie obudowy 0TE do montażu zatablicowego - można zestawić w kasetę montażową. Pojedyncze moduły zabezpieczeń (wtykane w obudowę) można zestawiać zgodnie z potrzebami użytkownika. Identyfikacja modułów umieszczonych w urządzeniu dokonywana jest samoczynnie przez urządzenie. Podczas każdego uruchomienia urządzenia, ustalana jest liczba i typ podłączonych modułów drogą zapytań poprzez szynę cyfrową, sprawdzana jest poprawność zestawu wstawionych elementów i odpowiednie parametry konfiguracji - w zależności od umieszczonego zestawu modułów - zostają dopuszczone do stosowania. Wartości identyfikacyjne urządzenia, dodatkowo odczytywane przez urządzenie, dostarczają informacji o typie, wariancie i wersji konstrukcyjnej dla każdego modułu. MODUŁ TRNSFORMTOROWY TYPU T transformatorowy przekształca mierzone wartości prądu i napięcia do poziomu przetwarzania wewnętrznego i zapewnia izolację elektryczną. MODUŁ PROCESOR TYPU P procesora przeprowadza konwersję mierzonych zmiennych z postaci analogowej na cyfrową i realizuje wszystkie zadania przetwarzania cyfrowego. MODUŁ STEROWNI LOKLNEGO TYPU L sterowania lokalnego obejmuje wszystkie elementy sterowania i wyświetlania, oraz interfejs PC. sterowania lokalnego umieszczony jest za płytą czołową urządzenia. Umieszczony jest równolegle do panelu czołowego i podłączony do modułu procesora taśmą kablową. MODUŁ KOMUNIKCYJNY TYPU Opcjonalny moduł komunikacyjny umożliwia podłączenie szeregowego interfejsu informacyjnego, dla zintegrowania urządzenia zabezpieczającego z systemem sterowania podstacji. komunikacyjny łączony jest poprzez złącze wtykowe z modułem procesora. P zawsze wyposażony jest w porty komunikacyjne. Pierwszy dedykowany do współpracy z systemem typu SCD może być przystosowany do współpracy ze skrętką ekranowaną, światłowodem łączem ethernetowym (standardowym redundantnym IEC 0 z możliwością wysyłania do sygnałów Goose) Protokół redundantny jest zgodny z normami dot. wykonań: PRP (Parallel Redundancy Protocol) RSTP (Rapid Spanning Tree Protocol) SHP (Self Healing Protocol) DHP (Dual Homing Protocol). UWG: y z protokołami SHP oraz DHP muszą współpracować z dedykowanym switchem Micom K. Drugi port ma zastosowanie jako łącze inżynierskie i jest zawsze przystosowany do współpracy ze skrętką ekranowaną. Możliwe jest także wykorzystanie portu nr w module RETH do realizacji łącza inzynierskiego w standardzie IEC0.

15 [ Zabezpieczenia ] Seria Px0 MODUŁY MGISTRLI TYPU B y magistrali, są to płytki drukowane (PCB), bez umieszczonych żadnych elementów aktywnych. Zapewniają one połączenie elektryczne między różnymi modułami. Używane są dwa typy magistral, tj. analogowa i cyfrowa. MODUŁ DWUSTNOWYCH WE/WY TYPU ten wyposażony jest w wejścia optyczne do podłączenia sygnałów dwustanowych, jak również w przekaźniki wyjściowe dla sygnałów komend. MODUŁ NLOGOWYCH WE/WY TYPU Y ten wyposażony jest w wejście PT00, wejście 0 m i dwa wyjścia 0 m. Dodatkowo są tu dwa wejścia z optoizolacją. MODUŁ ZSILNI TYPU V zasilający zapewnia elektryczną izolację urządzenia i wytwarza napięcia niezbędne dla pozostałych modułów. Standardowym zestawem dodatkowych elementów w module zasilania są wejścia optyczne i wyjść przekaźnikowych.

16 TRIP LRM OUT OF SERVICE HELTHY EDIT MODE [ Zabezpieczenia ] Seria Px0 WYMIRY - OBUDOW 0 TE MONTŻ NTBLICOWY MONTŻ ZTBLICOWY - METOD Rysunek. Wymiary montażowe dla obudowy 0 TE

17 TRIP LRM OUT OF SERVICE HELTHY EDIT MODE [ Zabezpieczenia ] Seria Px0 WYMIRY - OBUDOW TE MONTŻ NTBLICOWY MONTŻ ZTBLICOWY - METOD Rysunek. Wymiary montażowe dla obudowy TE

18 TRIP LRM OUT OF SERVICE HELTHY EDIT MODE TRIP LRM OUT OF SERVICE HELTHY EDIT MODE [ Zabezpieczenia ] Seria Px0 MONTŻ ZTBLICOWY - METOD (DL OBUDOWY 0 TE).. MONTŻ ZTBLICOWY - METOD (DL OBUDOWY TE) Rysunek. Wymiary montażowe dla obudowy 0 i TE - alternatywna metoda montażu

19 [ Zabezpieczenia ] Seria Px0 0 P P / 0TE, zaciski wtykowe N T V CH CH CH ETH I Y I I / U T I / U I O I O I O I O I I O O Y I I O I O H P / TE, zaciski śrubowe P CH CH N I T I / U T ETH CH I / U Y I I O I O I O I O I O I Uwaga: moduł I w slocie tylko w wykonaniu wtykowym O I O H V I O P / 0TE, zaciski wtykowe P / TE, zaciski śrubowe P N T V CH CH I / U I O I O I I O O P CH CH N T I / U Y I I O I O I O I O O V I O ETH CH REB T I / U I O I O Y I I O ETH CH REB T I / U I I O I O I I O I H I H Uwaga: moduł I w slocie tylko w wykonaniu wtykowym P / TE, zaciski wtykowe P CH CH N T I V Y I I O 0 I O I O I O O V I O ETH CH REB T I V I I O I O I I O wyposażenie standardowe wyposażenie opcjonalne I H Rysunek. Diagramy rozmieszczenia kart

20 [ Zabezpieczenia ] Seria Px0 0 P, zaciski wtykowe P CH CH T I V T I Y I I O 0 I O I O I O O V I O P, zaciski śrubowe P CH CH T I / U T I Y I I O I O I O I O O V I O ETH REB T I V CH CH H T ETH I / U REB CH CH H P, zaciski wtykowe P, zaciski śrubowe P N T V CH CH I / U I O I O I I O O P CH CH N T I / U 0 I O I O I O V I O CH ETH I / U REB I Y I T I H I H Y I I O I O H CH T ETH I / U REB I Y I I H I H Uwaga: moduł I w slocie tylko w wykonaniu wtykowym Y I I O H Rysunek 0. Diagramy rozmieszczenia kart

21 [ Zabezpieczenia ] Seria Px0 przekładników Typ T I U przekładników Typ T I U przekładników Typ T I zasilacza Typ V I O wtykowa 0 ) 0 ) Wejścia pomiarowe napięciowe wtykowa 0 ) 0 ) Wejścia pomiarowe napięciowe wtykowa wtykowa 0TE TE * 0 0 Wyjścia przekaźnikowe T T T T T T K0 K00 * T0 T0 K0 K00 * T 0 0 K0 K00 * 0 ) 0 ) Wejścia pomiarowe prądowe T T T 0 ) 0 ) Wejścia pomiarowe prądowe T T T 0 Wejścia pomiarowe prądowe T K0 K00 * K0 K00 * K0 K00 * K0 K00 * K0 K00 * T T 0 0 Wejścia cyfrowe U0 U00 * U0 U00 * U0 U00 * U0 U00 * Zasilacz U00 * Numeracja dla obudowy TE we/wy cyfrowych Typ I O we/wy cyfrowych Typ I O we/wy cyfrowych Typ I H wejść cyfrowych Typ I wtykowa 0TE TE K_0 Wyjścia przekaźnikowe K_0 K_0 wtykowa 0TE TE Wyjścia przekaźnikowe K_0 K_0 wtykowa _ Wyjścia przekaźnikowe K_0 K_0 K_0 wtykowa 0TE TE Wejścia cyfrowe U_0 U_0 U_0 U_0 U_0 U_0 U_0 U_0 K_0 K_0 K_0 K_0 K_0 K_0 K_0 K_0 K_0 _ K_0 K_0 K_0 U_0 U_0 U_ U_ U_ U_ U_ U _ Wejścia cyfrowe U_0 U_0 U_0 U_0 U_0 U_0 Wejścia cyfrowe U_0 U_0 U_0 U_0 U_0 U_0 _ Wejścia cyfrowe U_0 U_0 U_0 U_0 U_0 U_0 U_ U_ U_ U_0 U_ U_ U_ U_ W miejsce * _ * wstaw numer slotu W miejsce * _ * wstaw numer slotu W miejsce * _ * wstaw numer slotu W miejsce * _ * wstaw numer slotu Rysunek. Schematy ideowe modułów dla wykonania wtykowego ) dotyczy Micom P ) dotyczy pozostałych Micom

22 [ Zabezpieczenia ] Seria Px0 komunikacji Typ CH CH komunikacji Typ CHCH komunikacji Typ ETH komunikacji KOM KOM KOM światłowód //Y //Y U U światłowód //Y U U //Y U U R T 0 Base FL 0 Base FL //Y //Y U U R T Typ REB Ethernet PORT światłowód ST //Y //Y U U LUB skrętka (Rx-) (Rx+) //Y (Tx-) (Tx+) U LUB skrętka (Rx-) (Rx+) //Y U U (Tx-) (Tx+) RS R T 00 Base F //Y U R T Ethernet PORT światłowód ST //Y //Y U U 0 (Tx-) KOM skrętka (Rx-) (Rx+) //Y U0 ) LUB skrętka //Y M(DCD) D(R) D(T) U 0 Base T / 00 Base T //Y U RJ 0 KOM //Y D(R) D(T) U0 (Tx+) Synchronizacja czasu IRIG-B U E E(G) +UB RS 0 Kanał //Y D(R) D(T) U0 RS / larm PORT K K larm PORT Synchronizacja czasu IRIG-B U ) RS niedostępny jest w P Typ wyjść przekaźnikowych O Typ wyjść przekaźnikowych H Typ wyjść przekaźnikowych I O we/wy analogowych Typ Y I wtykowa _ Wyjścia przekaźnikowe K_0 K_0 wtykowa _ Wyjścia przekaźnikowe K_0 wtykowa _ Wyjścia przekaźnikowe K_0 K_0 wtykowa 0 We / wy analogowe K0 U0 0-0 m K0 K_0 K_0 K_0 K_0 _ K_0 Wejścia cyfrowe U_0 U_0 0 U0 0-0 m Wejścia cyfrowe U0 U0 U0 U0 U_0 K_0 K_0 K_0 U_0 U_0 U_0 0 PT m U0 U0 W miejsce * _ * wstaw numer slotu W miejsce * _ * wstaw numer slotu W miejsce * _ * wstaw numer slotu Rysunek. Schematy ideowe modułów dla wykonania wtykowego

23 [ Zabezpieczenia ] Seria Px0 przekładników Typ T I U przekładników Typ T I U przekładników Typ T I zasilacza Typ V I O śrubowa 0 ) 0 ) Wejścia pomiarowe napięciowe śrubowa 0 ) 0 ) Wejścia pomiarowe napięciowe śrubowa 0 śrubowa 0 Wyjścia przekaźnikowe T T T T0 T T T T0 K00 K00 T K00 0 Wejścia pomiarowe prądowe T T T Wejścia pomiarowe prądowe T T T Wejścia pomiarowe prądowe T K00 K00 K00 K00 K00 T T Wejścia cyfrowe 0 U00 U00 U00 U00 Zasilacz U00 we/wy cyfrowych Typ I O we/wy cyfrowych Typ I O we/wy cyfrowych Typ I H wejść cyfrowych Typ I śrubowa _ Wyjścia przekaźnikowe K_0 K_0 K_0 śrubowa _ Wyjścia przekaźnikowe K_0 K_0 śrubowa _ Wyjścia przekaźnikowe K_0 K_0 K_0 śrubowa _ Wejścia cyfrowe U_0 U_0 U_0 U_0 U_0 U_0 U_0 U_0 0 K_0 K_0 K_0 K_0 K_0 0 K_0 K_0 K_0 K_0 0 K_0 K_0 K_0 0 U_0 U_0 U_ U_ U_ U_ U_ U_ Wejścia cyfrowe Wejścia cyfrowe Wejścia cyfrowe 0 U_0 U_0 U_0 U_0 U_0 0 U_0 U_0 U_0 U_0 U_0 0 U_0 U_0 U_0 U_0 U_0 0 U_ U_ U_ U_0 U_ U_ U_ U_ U_0 U_0 U_0 W miejsce * _ * wstaw numer slotu W miejsce * _ * wstaw numer slotu W miejsce * _ * wstaw numer slotu W miejsce * _ * wstaw numer slotu Rysunek. Schematy ideowe modułów dla wykonania śrubowego ) dotyczy Micom P ) dotyczy pozostałych Micom

24 [ Zabezpieczenia ] Seria Px0 komunikacji Typ CH CH komunikacji Typ CHCH komunikacji Typ ETH komunikacji KOM KOM KOM światłowód //Y //Y U U światłowód //Y U U //Y U U R T 0 Base FL 0 Base FL //Y //Y U U R T Typ REB Ethernet PORT światłowód ST //Y //Y U U LUB skrętka (Rx-) (Rx+) //Y (Tx-) (Tx+) U LUB skrętka (Rx-) (Rx+) //Y U U (Tx-) (Tx+) RS R T 00 Base F //Y U R T Ethernet PORT światłowód ST //Y //Y U U 0 (Tx-) KOM skrętka (Rx-) (Rx+) (Tx+) //Y U0 Synchronizacja czasu IRIG-B U ) LUB skrętka //Y M(DCD) D(R) D(T) U E E(G) +UB RS 0 //Y U 0 Base T / 00 Base T Kanał RJ //Y D(R) D(T) U0 0 KOM //Y D(R) D(T) U0 RS / larm PORT K K larm PORT Synchronizacja czasu IRIG-B U ) RS niedostępny jest w P Typ wyjść przekaźnikowych O Typ wyjść przekaźnikowych H Typ wyjść przekaźnikowych I O we/wy analogowych Typ Y I śrubowa Wyjścia przekaźnikowe K_0 śrubowa Wyjścia przekaźnikowe K_0 śrubowa Wyjścia przekaźnikowe K_0 śrubowa _ We / wy analogowe K_0 U_0 K_0 K_0 0-0 m K_0 0 0 K_0 0 0 U_0 0 K_0 K_0 0 K_0 0 K_0 Wejścia cyfrowe U_0 U_0 U_0 0-0 m Wejścia cyfrowe U_0 U_0 U_0 U_0 K_0 K_0 K_0 U_0 U_0 U_ m U_0 U_0 PT 00 W miejsce * _ * wstaw numer slotu W miejsce * _ * wstaw numer slotu W miejsce * _ * wstaw numer slotu W miejsce * _ * wstaw numer slotu Rysunek. Schematy ideowe modułów dla wykonania śrubowego

25 [ Zabezpieczenia ] Seria Px0 SCHEMT POŁĄCZEŃ PORTÓW KOMUNIKCYJNYCH RS do systemu SCD inżynieryjne Zalecenia montażu magistrali Ekran i wszystkie wolne przewody w kablu powinny być połączone z uziemieniem tylko w jednym punkcie W celu redukcji zakłóceń na obu końcach linii należy podłączyć rezystory terminujące Każdy przekaźnik serii MiCOM Px0 ma wbudowany rezystor terminujący na obu interfejsach ( i 0). by podłączyć rezystor terminujący na drugim końcu linii należy w ostatnim urządzeniu magistrali zewrzeć mostkiem piny i Przewody komunikacyjne powinny być instalowane w oddzielnych, przeznaczonych do tego korytkach w celu uniknięcia zakłóceń W celu prawidłowej pracy łącza RS minimalny przekrój żyły przewodu to 0,mm : Pin służący do podłączenia rezystora terminującego na końcu linii : RS + : RS Ekran przewodu powinien być podłączony do punktu uziemiającego tylko na jednym końcu. Schemat dotyczy portu łącza systemowego oraz łącza inżynierskiego (interfejs 0)

26 [ Zabezpieczenia ] Seria Px0 DNE TECHNICZNE DNE OGÓLNE Konstrukcja Obudowa do montażu natablicowego odpowiednia do instalacji na ścianie obudowa do montażu zatablicowego odpowiednia dla szaf " i pulpitów sterowniczych Stopień ochrony IP wg DIN VDE 00 i EN 0 IEC. IP 0 dla obszaru połączeń tylnych w przypadku obudowy zatablicowej Ciężar Obudowa 0T: około kg Obudowa T: około kg Zaciski Interfejs PC () Złącze DIN, typ D-Sub, -pinowe Interfejs komunikacyjny Światłowody ( i ): interfejs światłowodowy F-SM wg IEC - DIN IEC - dla światłowodu plastykowego BFOC-(ST )- interfejs. wg DIN - IEC -0 dla szklanego Przewody (, 0, ): zaciski śrubowe M dla przewodów elastycznych o przekrojach do. mm Interfejs IRIG-B () Wtyk BNC Wejścia pomiarowe prądowe Zaciski śrubowe M, samocentrujące z ochroną kabla dla przekrojów przewodów mm Inne wejścia i wyjścia Zaciski śrubowe M we wtyczkach, samocentrujące z ochroną kabla dla przekrojów przewodów 0. do. mm zaciski śrubowe TESTY Kompatybilność elektromagnetyczna (EMC) Tłumienie interferencji Wg IEC 0 IEC CISPR, Klasa Test impulsu zakłócającego MHz Wg IEC Cz. - IEC 0--, Klasa III Napięcie probiercze równoległe:.kv Testowe napięcie różnicowe:.0kv Czas trwania testu: > s Impedancja źródła: 00 Ω Odporność na wyładowania elektrostatyczne Wg EN 0-- IEC 0--, poziom testu Wyładowanie stykowe, Pojedyncze wyładowania: > 0 Czas wytrzymania: > s Napięcie probiercze: kv Generator testowy: 0 do 00 MΩ, 0 pf / 0 Ω Odporność na energię promieniowania elektromagnetycznego Wg EN i ENV 00, poziom testu Odległość do testowanego urządzenia (ze wszystkich stron): > m Natężenie pola testowego, częstotliwość 0 do 000 MHz 0V/m Test przy użyciu M: khz / 0% Pojedynczy test przy 00MHz:M 00Hz / 00% Wymagania dot. szybkich przebiegów nieustalonych impulsów Wg IEC 0-- Czas narastania jednego impulsu: ns Czas trwania impulsu (0% wartości): 0ns mplituda: kv / kv Czas trwania impulsu: ms Okres impulsu: 00 ms Częstotliwość impulsu:. khz khz Impedancja źródła: 0 Ω Test odporności na przepięcia Wg EN IEC 000--, poziom testu Testowanie obwodów zasilających, linii eksploatowanych niesymetrycznie / symetrycznie Dla obwodu otwartego czas fali czołowej / czas spadku do połowy wartości: napięcia. / 0 µs Prąd zwarcia, czas fali czołowej / czas spadku do połowy wart.: /0 µs mplituda: / kv Częstotliwość impulsów: > /min Impedancja źródła: / Ω Odporność na zakłócenia indukowane w przewodzenie przez pola częstotliwości radiowych Wg EN IEC 000--, poziom testu Napięcie testowe zakłócające: 0V Odporność na pola magnetyczne o częstotliwości sieciowej Wg EN IEC 000--, poziom Częstotliwość: 0 Hz Natężenie pola testowego: 0 /m. Składowa przemienna (pulsacja) w zasilaniu pomocniczym DC Wg IEC -: % Izolacja Test napięciowy Wg IEC - EN 00 kv C, 0 s W próbie napięciowej wejść zasilających musi być użyte napięcie stałe (. kv DC). Próbie napięciowej nie podlega interfejs PC. Test wytrzymałości na napięcie impulsowe Wg IEC - Czas narastania impulsu:. µs Czas do połowy wartości: 0 µs Wartość piku: kv Impedancja źródła: 00 Ω

27 [ Zabezpieczenia ] Seria Px0 Trwałość mechaniczna Test wibracyjny Wg EN 0-- IEC --, Klasa ostrości testu Zakres częstotliwości w eksploatacji: 0 do 0 Hz, 0.0 mm 0 do 0 Hz, 0. g Zakres częstotliwości podczas transportu: 0 do 0 Hz, g Reakcja na wstrząsy i próba wytrzymałości, próba rzucania Wg EN 0-- IEC --, Klasa ostrości testu Przyśpieszenie: g/ g Trwanie impulsu: ms Test sejsmiczny Wg EN 0-- IEC --, procedura testu, klasa Zakres częstotliwości: do Hz,. mmm /. mm do Hz, 0/ m/s x okres Testy rutynowe Wszystkie testy wg EN 0- IEC - Test napięcia Wg IEC -.kv C, s W próbie napięciowej wejść zasilających musi być użyte napięcie stałe (. kv DC). Próbie napięciowej nie podlega interfejs PC. Dodatkowy test cieplny 00%-owy test wytrzymałości cieplnej, wejścia pod obciążeniem Warunki środowiskowe Zakres temperatury otoczenia Zalecany zakres temperatur: - o C do + o C + o F do + o F Graniczny zakres temperatur: - o C do + 0 o C - o F do + o F Zakres wilgotności otoczenia % wilgotność względna (średniorocznie), do dni przy wilgotności względnej % i w temp. 0 o C, kondensacja niedopuszczalna Promieniowanie słoneczne Unikać wystawiania przedniego panelu na bezpośrednie światło słoneczne WEJŚCI I WYJŚCI Wejścia pomiarowe Częstotliwość Częstotliwość znam. fnom: 0 i 0 Hz (nastawialna) Zakres roboczy: 0. do.0 fnom Zabezpieczenie f<> 0 do 0 Hz Zabezpieczenie od przewzbudzenia 0. do, fn Prąd Prąd znamionowy Inom: /C (ustawialne) Znamionowy pobór mocy na fazę: < 0. V przy Inom Znamionowe obciążenie: ciągłe: Inom przez 0 s: 0 Inom przez s: 00 Inom Znamionowy prąd udarowy: 0 Inom Napięcie Napięcie znamionowe Unom: 0 do 0V C (ustawialne) Znamionowy pobór mocy na fazę: <0. V przy Unom: 0 V Znamionowe obciążenie: ciągłe 0 V C Wejścia sygnałów binarnych Max. dopuszczalna wartość 00 Vdc Napięcie pracy Wersja standardowa: V ( do 0 V) Wersje specjalne (oddzielne opcje zamówieniowe): V / 0V / V / V Pobór mocy na wejście: Unom = do 0 V DC: 0. W ± 0% Unom > 0 V DC: U x m ±0% Wejście stałoprądowe Prąd wejściowy 0- m Zakres wartości: 0-. x IDC,nom(=0m) Maksymalny dopuszczalny prąd ciągły: 0 m Maksymalne dopuszczalne napięcie wejść.: V Obciążalność wejścia: 00 Ω Kontrola otwarcia obwodu: 0 0 m (nastawa) Kontrola przeciążenia: >. m Ograniczanie zera: x I DC,nom (nastawa) Termometr rezystancyjny Dopuszczalny tylko PT00 Zakres wartości: -0.0 do + o C Konfiguracja -przewodowa max. 0Ω/prz. Dopuszczalne zwarcie i rozwarcie wejścia Kontrola otwarcia obwodu: θ> + o C i θ< -0 o C Wyjście stałoprądowe Prąd wyjściowy 0-0 m Maksymalne dopuszczalne napięcie.: V Obciążalność wyjścia: 00 W

28 [ Zabezpieczenia ] Seria Px0 Wyjścia przekaźnikowe Napięcie znamionowe: 0 V DC, 0 V C Prąd ciągły: wyjścia funkcji zabezpieczeniowych Prąd krótkotrwały: 0 przez 0. s Zdolność łączeniowa: 000 W (V) przy L/R = 0 ms Przerywanie prądu: przy 0 V DC i L/R = 0 ms 0. przy 0 V C i cos j = 0. Wyjścia przekaźnikowe H; IH Styki silnoprądowe tylko do aplikacji napięcia DC Napięcie znamionowe: 0 V DC Prąd ciągły: 0 Prąd krótkotrwały: 0 przez 0.0 s 0 przez s Zdolność łączeniowa: 0 Przerywanie prądu: przy 0 V DC i L/R = 0 ms 0 przy 0 V DC obc. rezystanc. 0 INTERFEJSY Interfejs IRIG-B Min/Max poziom U wejściowego 00 mvpp / 0 Vpp Impedancja wejścia kω dla khz Izolacja galwaniczna kv Interfejs PC Szybkość transmisji: 0. do. kbaud (ustawialna) Interfejs KOM Protokół przełączalny pomiędzy: IEC00--0, IEC0--0, Modbus, DNP.0, Courier Prędkość transmisji 00 do 000 bit/s Interfejs KOM Protokół Prędkość transmisji IEC do 00 bit/s Połączenie przewodami drutowymi Przez RS RS, izolacja kv Odległość, którą można łączyć: połączenie punkt-punkt. do 00 m połączenie wielopunktowe do 00 m Połączenie światłowodami plastykowymi Długość fali świetlnej: 0 nm Wyjścia optyczne: min. -. dbm Czułość optyczna: min. -0 dbm Wejścia optyczne: maks. - dbm Odległość, na którą można łączyć : maks. m TYPOWE DNE CHRKTERYSTYCZNE Minimalny czas trwania impulsu na wyłącz: 0. do 0 s (regulowany) Minimalny czas trwania impulsu na załącz: 0. do 0 s (regulowany) Zabezpieczenie odległościowe Minimalny czas do wykrycia zwarcia: ms Czas zerowania detektora zwarć: 0 ms ± 0ms Czułość kierunkowa (bez pamięci napięciowej): 00 mv+/-0% Najkrótszy czas do wyłączenia: P/ ok. ms P ok. ms Współczynnik powrotu: 0. Zabezpieczenie przeciążeniowe Współczynnik powrotu: 0. Najkrótszy czas do wył.: ok. ms Czas zerowania pobudzenia: ok. ms Zabezpieczenie napięciowe Współczynnik powrotu od do 0% Najkrótszy czas do wyłączenia: ok. 0 ms Czas zerowania pobudzenia: ok. 0 ms ODCHYLENI WRTOŚCI ROBOCZYCH Warunki odniesienia Sygnały sinusoidalne, całkowite zniekształcenie harmonicznymi %, temperatura otoczenia 0 o C i znamionowe napięcie pomocnicze U,nom Odchylenie Odchylenie względem nastawy w warunkach odniesienia. Połączenie światłowodami szklanymi G0/ Długość fali świetlnej: 0 nm Wyjścia optyczne: min. -. dbm Czułość optyczna: min. - dbm Wejścia optyczne: maks. -0 dbm Odległość, na którą można łączyć : maks. 00 m Połączenie światłowodami szklanymi G./ Długość fali świetlnej: 0 nm Wyjścia optyczne: min. - dbm Czułość optyczna : min. - dbm Wejścia optyczne: maks. -0dBm Odległość, na którą można łączyć : maks. 00 m

29 [ Zabezpieczenia ] Seria Px0 Zabezpieczenie odległościowe Detektor zwarć U<,U NZ >,U NZ >>. Odchylenie: ±% I>, I>>, In Zakres: 0. do 0. I ±% Zakres: >0. I ±% Detektor zwarć Z< przy k = 0 o, 0 o, 0 o, 0 o Odchyłka: ±% Pomiar impedancji Z< Odchyłka przy k = 0 o, 0 o : ±% Odchyłka przy k = 0 o, 0 o : ±% Kontrola obwodu pomiarowego Wartości robocze I neg, U neg Odchyłka: ±% Rezerwowe zabezpieczenie DTOC Wartość robocza I> Odchyłka: ±% Czasowe zabezpieczenie przeciążeniowe Wartość robocza I>, IN> : ±% Zabezpieczenie nad-/pod-napięciowe zwłoczne U<>, Wartość robocza U<> ±% Zabezpieczenie nad- i podczęstotliwościowe Wartość robocza f<> ±% Zabezpieczenie kierunkowo-mocowe Wartość robocza: P,Q<>: ±% Wyznaczanie kierunku zwarcia doziemnego przy użyciu wartości stanu ustalonego Wartości robocze UNZ>, IN.act, IN.reac, IN>: ±% zakres kąta: ± o Termiczne zabezpieczenie przeciążeniowe Wartość robocza: ±% Odchylenia nastaw czasowych Warunki odniesienia Sygnały sinusoidalne z znamionową częstotliwością f nom całkowite zniekształcenie harmonicznymi %, temperatura otoczenia 0 o C i znamionowe napięcie pomocnicze U,nom Odchylenie Odchylenie względem nastawy w warunkach odniesienia Stopnie czasowe niezależne ±% / ms Gromadzenie danych pomiarowych Warunki odniesienia Sygnały sinusoidalne z znamionową częstotliwością f nom całkowite zniekształcenie harmonicznymi %, temperatura otoczenia 0 C i znamionowe napięcie pomocnicze U,nom Odchylenie Odchylenie względem odpowiedniej wartości znamionowej w warunkach odniesienia Dane operacyjne Prądy mierzone ±% Napięcia mierzone ±0.% Prądy liczone ±% Napięcia liczone: ±% Moc czynna i bierna ±% Kąt obciążenia ±% Częstotliwość ±0mHz Dane zakłóceń Prąd i napięcie zwarcia: ±% Impedancja pętli zwarcia i lokalizacja miejsca zwarcia ±% Zegar wewnętrzny Przy niezależnie pracującym zegarze wewnętrznym: < minuta / miesiąc Przy synchronizacji przez protokół synchronizacji, w odstępach min: < 0ms Przy synchronizacji przez IRIG-B ±ms Rozdzielczość pozyskiwania danych o zwarciach Rozdzielczość czasowa: 0 próbek / okres. Prądy fazowe Zakres dynamiczny: 00 Inom Inom (ustawialne) Rozdzielczość amplitudy przy I nom = :. m, m skut. przy I nom = : 0. m, m skut. Prąd zerowy Zakres dynamiczny: Rozdzielczość amplitudy przy I in,nom = : przy I in,nom = : Napięcia Zakres dynamiczny: Rozdzielczość amplitudy: I in,nom 0. m skut.. m skut. 0 V. mv skut. Stopnie czasowe o charakterystyce zależnej Odchylenie (zmienna mierzona większa od I ref ): dla charakterystyki wg IEC extremely inverse i dla termicznego zabezpieczenia przeciążeniowego: ±%+ 0 do ms ±.%+ 0 do 0 ms

30 [ Zabezpieczenia ] Seria Px0 0 LIST DRESÓW Parametry funkcyjne Funkcje globalne PC Blokowanie komend: Sygn./blok. wart. pomiar.: KMUN: Blokowanie komend: Sygn./blok. wart. pomiar.: KMUN: Blokowanie komend: Sygn./blok. wart. pomiar.: WYJ: Blok. wyjścia przekaźn.: GLOW: Załączenie zabezpieczenia: Nie (= wył.)/tak (=zał.) Przełączanie czasu: Czas standardowy / Czas letni Tryb testowy UZ Częstotliwość znamionowa f nom : 0 Hz / 0Hz Kierunek wirowania pola: Zgodnie z kierunkiem wskazówek zegara / Przeciwnie do kierunku wskazówek zegara Przekładniki: Inom str. pierw.: IN,nom str. pierw.: Unom str. pierw.: kV UNZ,nom str. pierw.: kV Inom urządzenia:.0 /.0 IN,nom urządzenia:.0 /.0 Unom str. wtórna: 0...0V UNZ,nom str. wtórna.: 0...0V Zakres dynam I : wysoki / czuły Połącz. obwodu pomiar. IF: Standard / Przeciwnie Połącz. obwodu pomiar. IN: Standard / Przeciwnie Wartość pomiarowa względna IF Inom Wartość pomiarowa względna IN IN,nom Wartość pomiarowa względna U Unom Wartość pomiarowa względna UNZ UN,nom Przypis. funkcji blok.: tablica wyborów Przypis. funkcji blok.: tablica wyborów Blok. komendy wyłączania: Przypis. funkcji komenda wyłącz : tablica wyborów Przypis. funkcji komenda wyłącz: tablica wyborów Min. czas komendy wyłącz : s Min. czas komendy wyłącz : s Czas impulsu komendy zamykania: s BN: Kontrola przez użytkownika: Wybór banku nastaw.: /// Czas podtrzymywania: s /blokowany KONT: Przypis. funkcji dla ostrzeżenia: tablica wyborów RZ_SY: Funkcja wyzwalająca: tablica wyborów Czas przedzwarciowy:..0 okresów Czas pozwarciowy:..0 okresów Maks. czas zapisu: - P = sek - pozostałe = sek FUNKCJE GŁÓWNE GLOW: Praca punktu zerowego: Kolejność faz F-Z: Uziemienie przez niską impedancję Izol. / rozruch FZ Izol. / rozruch bez Krótkotrwale uziem. Pętla faza - faza Pętla faza - ziemia C przed, acykliczna przed B przed C cykl. przed C acykl. C przed B przed cykl. B przed acykl. przed B acykl. C przed B acykl. B przed C acykl. Transfer dla p.: Ziemia / F Z = f(imed, Imax) Tryb pracy ogranicz. udaru magn.: Brak Nieselektywne fazowo Selektywne fazowo l > odrzuć ogranicz. udaru: Inom/ zablokowane poziom prądu I(*fn)/I(fn): 0..%/ zablokow. ODL: Stabilizacja CVT: Ogólne uruchom. UZ: Tylko dla P rozszerzenie strefy Dla FZ Tak/Nie BKM: Ogólne uruchom. UZ: Wartość progowa:...0% Opóźnienie robocze: s Opóźnienie wyłączenia: s KOP: Ogólne uruchom. UZ: Monitorowanie prądu: Ineg>: Imax Tryb op. Monit. Nap.: Uneg Uneg z bież. aktyw. Uneg z ciągł. aktyw. CB Opóźnienie działania: s

31 [ Zabezpieczenia ] Seria Px0 Kontr. uszk. bezpieczników (BZP) aktyw.: BZP,V ogólne uruchom. UZ: U pos <, BZP: V U neg >, BZP: 0.0 V I neg >BZP: I Opóźnienie działania: s (tylko dla P i P): BZP,Uref ogólne uruchom. UZ: Opóźnienie działania: s RNPN Ogólne uruchom. UZ: Tryb działania: Bez SPZ Z RC, f. SZS Z SPZ, /f. SZS (tylko P/P) ZZW: Ogólne uruchom. UZ: Tryb działania: Wyzw. z rozruch. Wyzw. z przewyższ. Czas kontroli ręcznego zamykania.: s PW: Ogólne uruchom. UZ: SPZ: Ogólne uruchom. UZ: SYNCH: Ogólne uruchom. UZ: ZD: (tylko P/P): Ogólne uruchom. UZ: IN>: Inom UNZ>: Unom Kąt Z: o Opóżnienie pobudz.: s Opóźnienie odpadu.: s t (przód): s / zablokow t (tył): s / zablokow t (bezkier.): s / zablokow Kryterium ts aktywne: Zablokowane / do przodu/ bez kierunkowe Tryb pracy ts: UNZ zależny/ IN zależny Iref: N, Inom/ zablokowany Charakterystyki N: Czasowo niezależna IEC czasowo zależna IEC bardzo zależna IEC ekstra zależna IEEE modulowanie zależna IEEE bardzo zależna IEEE ekstra zależna NSI zależna NSI krótki czas zależna NSI długi czas zależna RI typ zależny RIDG typ zależny Współczynnik kt,n ZDZ: (tylko P/P): Ogólne uruchom. UZ: Tak/ Nie Tryby pracy: Porównanie sygnałów / sygnał zezwalający / blokujący Tryb pracy kanału: Niezależny/ wspólny Tryb zadziałania: /f polow. Pobudz. z SZS f polow. Pobudz. z SZS f polow. Pobudz. bez SZS czas zadziałania: s / blokowany czas odpadu pob s tblok: s Blokowanie sygnału kierunkowego: Echo przy odbiorze: Opóźnienie działania Echa: s / blokowany Czas trwania działania Echa: s Czas blokowania Echa s Wyłączenie słabego zasilania: Bez / z zezwoleniem kierunkowym / z zezwoleniem do Uo Monitorowanie częstotliwości: NPN: Ogólne uruchom. UZ: NPZ: Ogólne uruchom. UZ: TERM: Ogólne uruchom. UZ: współcz. kp: Iref: Inom t bieg masz.: min t zatrzym. masz.: min Q ostrzeż: % Q wyłącz.: % Q hister., wyłącz.:...0% U<> Ogólne uruchom. UZ: f<> Ogólne uruchom. UZ: Wybór mierzonych napięć: Napięcie -G Napięcie B-G Napięcie C-G Napięcie -B Napięcie B-C Napięcie C- Czas pomiaru:... okresów Blokada U<: 0...,Unom(/ ) P<> (tylko dla P, P i P) Ogólne uruchom. UZ:

32 [ Zabezpieczenia ] Seria Px0 LRW: Ogólne uruchom. UZ: tlrw: s / zablokow. ZDKSU: (tylko P, P i P) Ogólne uruchom. UZ: Tryby pracy: Moc/prąd Tryb.dział. ZD (moc): cos-j-obwod. / sin-j-obwod. UNZ: Obliczone/zmierzone Połącz.obwodu pomiar. UNZ: Standard/Przeciwnie UNZ>: Unom(/ ) tunz>: s f/fnom (moc mierz.): / f/fnom (prąd mierz): / IN,czynn..>/IN,biern.> KL: IN,nom Kąt sektor. KL: 0... o Opóźnienie KL: s / zablok. Opóźn.odpadu KL: s IN,cz>/IN biern>ks: IN,nom Kąt sektor. KS: 0... o Opóźnienie KS: s / zablok. Opóźn. wyzw. KS: s IN>: IN,nom Opóźnienie IN: s / zablok. Opóźn.odpadu IN: s ZDWYL: (tylko P, P i P) Ogólne uruchom. UZ: ZDPW: (tylko P, P i P) Ogólne uruchom. UZ: Opóźnienie: s Czas resetu nadaw.: s Tryb op.pętli DC: Transm. zestyku rozwiernego Transm. zestyku zwiernego ZDKSP: (tylko P, P i P) Ogólne uruchom. UZ: Ocena UNZ: suma (UN,UBN,UCN) / pomiar Kierunek pomiaru: zgodny / przeciwny UNZ>: Inom Opóźnienie działania: s IN, p> Inom Bufor czasu: s/ blokowany LIMIT: Ogólne uruchom. UZ: I>, I>>, I<, I<<: Inom/ blokowany Dla UFZ: U>/U>>/U</U<<: 0... Unom/ / blokowany tu>/tu>>/tu</tu<<:...000s/ blokowany Dla Uo: U>/U>>/U</U<<: 0... Unom/ / blokowany tu>/tu>>/tu</tu<<:...000s/ blokowany Dla I mierzonego w POMWE I>, I>>, I<. I<<: 0... Inom ti>, ti>>, ti<, ti<<: s/ blokowane T>, T>>, T<, T<<: o C tt>, tt>>, tt<, tt<<:..000s/ blokowane LOGIK: Ogólne uruchom. UZ: Ustaw y (y = do ): Przypis funkcji wyjście y (y = 0 do ): Patrz tabl. wyborow Tryb oper. dla czasu: Bez stopnia czasowego Oper./opoźn. wyzw. Oper.opoźn. /czas impulsu Oper./opoźn. z ponaw. wyzw., Oper.opoźn./ czas impulsu, z ponaw. wyzw. czas minimalny BNKI NSTW (x - numer banku nastaw, x =... ) ODL: I>> BNx: Inom I>(Ib) wysoki BNx: Inom I>(Ib) czuły BNx: Inom Tryb oper.u< BNx: bez pob. U< z pob.u<.fz z pob.u<.fz, FF U<: BNx: Unom/ Tryb dział.z< BNx bez pob. Z<. z pob.z<.fz z pob.z<.fz, FF pr / Rpr:, FZ / Rpr. FF / Zpr, FZ / Zpr, FF (BNx): W przy Inom = W przy Inom =.0 Zty/ Zpr BNx: Określenie Z: ZFZ=UFZ/(IF + kz.in) ZFZ=UFZ/.IF IN>: poziom wysoki BNx Inom IN>: poziom czuły BNx Inom tin>: s UNZ>: Unom UNZ>>: Unom tunz>>: s

33 [ Zabezpieczenia ] Seria Px0 y - numer strefy (y= do ) y (poligon.) BNx Ry, FZ wieloboczna BNx: Ry, FF wieloboczna BNx W przy Inom= W przy Inom=.0 ay (poligon.) BNx: ay (wielobok) BNx: o Zy (kołowa): W przy Inom= W przy Inom=.0 ay (kołowa) BNx: Koło kompensacji łuku: (y= do ) Kierunek Ny BNx: Do przodu Do tyłu Bezkierunkowo ty BNx: s/blokowany kw,fz SZS BNx: kw,ff SZS PS: kw,fz OZS BNx: kw,ff OZS BNx: tw BNx: s/blokowany Wart. bezwzgl. kz: Kąt kz: -0 o...0 o (dla P i P P) Tryb działania strefy Normalny p.:z/t(p.)p.:z/t Sekcja kabel -linia Sekcja linia - kabel Wiązka komp. kond.skut. p.:z/t, p.:z/t (dla P i P) Wyłącz. strefy FZ BNx: -faz./ -faz Wyłącz. strefy FF BNx: - fazowe faza startowa - fazowe faza końcowa - fazowe (tylko dla P) Pomiar pobudzenia fz BNx: pętle FZ / bez Pomiar pobudzenia fz BNx: pętle FZ/ pętla FF Pomiar pobudzenia fz BNx: pętle FZ/ pętle FF RNPN: I>: Inom ti>: s/blokow. IN>: Inom tin> s/blokow. PW: Uruchomić BNx: Tryb pracy: Brak Bezpośr. transm. wyzwal. pod. PUTT Rozszerzenie strefy Schemat wyzwalania Schemat blokowania Tryb operacji pętla DC Blokada wsteczna Porównywanie kierunku Czas wyzwal BNx.: s / blokow. Czas wyzwal. Przesył BNx: s Tryb operacji pętla DCBNx: Transm. zestyku rozwiernego Transm. zestyku zwiernego Echo przy odbiorze BNx: Brak Przy odbiorze Przy odbiorze &U< Echo opóźn. operac. BNx: s Echo trwania impulsu BNx: s Sygnał wyzwal. BNx U<: U< BNx słabe zasilanie: Unom(/ ) tu< BNx: s / blokow. TBlok: s Monitor. częstotliw.: (dla P) Liczba kanałów komunikacyjnych BNx: kanał / kanały Tryb działania wysyłanego sygnału: zależny kierunkowo / odległościowo Tryb działania sygnału wyłączającego zależny kierunkowo / odległościowo SPZ: Uruchomić BNx: Z kontr. zamkn. wył. BNx.: Bez / Z Tryb operac BNx.: SZS/OZS dozwolony Dozwolony tylko OZS Dozwolony tylko test. SZS Czas operac. BNx: s Czas wyzwal. SZS BNx: s Czas przerwy f BNx.: s Wydłuż. strefy f. SZS BNx: Liczba dozwol. OZS: 0... Zezwolenie RRC: Czas wyzwal. OZS: s / blokow. Czas przerwy OZS: s Wydłuż. strefy dla OZS: tpzs: s U>PZS Unom(/ ) Czas blokow.: s Czas blok. wewn.: s Czas blok. zewn.: s Czas trwania rozszerz. strefy PZ: Brak Po SZS Zawsze

34 [ Zabezpieczenia ] Seria Px0 Wyłączanie równoległe: (Tylko dla P i P) Czas pracy BNx: SZS tryb pracy BNx: Czas wyzwalania SZS BNx: Czas przerwy f BNx: Maks czas przerwy BNx Bez funkcji Równoległe blokowanie bez inicjacji Równoległe blokowanie z inicjacją s polowy / polowy polowy / blokowany s s (Tylko dla P) Tryb pracy BNx: Zależny od pobudz / zależny od wyłącz Tdiscrim BNx s SYNCH: Zezwolenie: Czynne dla SZS: Czynne dla OZS: Czynne dla RRC: Odmówzał.. przy blok.: Czas operac.: s Tryb działania: Kontrola napięcia Kontrola synchronizmu Kontrola napięcia / synchronizmu Tryb działania kontroli napięcia: Uref ale nie U Nie U i nie Uref Nie U nie Uref Uref&Z ale nie U U> kontr. nap.: Unom(/ ) U< kontr. nap.: Unom(/ ) tmin kontr.nap.: s Pętla pomiar.: Pętla -Z Pętla B-Z Pętla C-Z Pętla -B Pętla B-C Pętla C- U> kontrola synchr.: Unom(/ ) DUmax: Unom Dfmax: Hz D j max: Przesun j: t min kontr. synchr.: s ZDZ: (P i P) Zezwolenie: ZDZPW: (P i P) Zezwolenie: NPN: Zezwolenie: (y= > do >>>> ) Iy BNx: Inom/ zablokowane ti y BNx: s/ blokowane Kierunek ti y Bezkierunk. / Przod / Tyl Ineg y BNx: Inom IN y: Inom tin y: s / blokowany Kierunek tin y Bezkierunk. / Przod / Tyl NPZ: Zezwolenie dla F: (y= F neg N ) Iref,y: Inom/ blokowany Charakterystyka y BNx: Ze stałym czasem IEC Standart Inverse IECVery Inverse IEC Extr. Inverse IEC Long Time Inv. EEE Moderately Inv. IEEEVery Inverse IEEE Extremely Inv. NSI Normally Inv. NSI Short Time Inv. NSI Long Time Inv. RI-Type Inverse RIDG-Type Inverse Ch. współcz kt,y BNx: Reset y BNx: Bezzwł. /wg charakt. Kierunek y: Kierunek do przodu Kierunek do tyłu Bez kierunku Kierunek pomiaru y: Składowa przeciwna: Uneg,Ineg / Odległość: strefa Praca bez nap.: bezkierunk / blokow. U<>: Zezwolenie: Tryb pracy: Trójkąt / Gwiazda Ocena UNZ: Liczone / mierzone U>: Unom(/ ) / blokow. U>>: Unom(/ ) / blokow. tu>: s / blokow. tu>-fazowy: s / blokow. tu>>: s / blokow. U<: Unom(/ ) / blokow. U<<: Unom(/ ) / blokow. tu<: s / blokow. tu<- faz: s / blokow.

35 [ Zabezpieczenia ] Seria Px0 tu<<: s / blokow. Upos>: Unom(/ ) / blokow. Upos>>: Unom(/ ) / blokow. tupos>: s / blokow. tupos>>: s / blokow. Upos<: Unom/ ) / blokow. Upos<<: Unom/ ) / blokow. tupos<: s / blokow. tupos<< s / blokow. Uneg>: Unom/ ) / blokow. Uneg>>: Unom(/ ) / blokow. tuneg>: s / blokow. tuneg>>: s / blokow. UNZ>: Unom(/ ) UNZ>>: Unom(/ ) tunz>: s / blokow. tunz>>: s / blokow. t przejść: s / blokow. Hyster U<>:pomiar..0% HysterU<>:liczona..0% f<> Zezwolenie Tryby pracy fy BNx: f f + df/dt f + Df/Dt fy BNx: 0..0Hz / blokowany tfy BNx: s / blokowany dfy/dt BNx: 0...0Hz / blokowany Df BNx Hz/ blokowany Dt BNx s P<> (P / P P) Zezwolenie: Tak/ Nie (y= > / >> / < / << ) Py zakres wysoki: BNx Snom/ blokowany Py zakres czuły: BNx Snom/ blokowany Opóźnienie czasowe: Py BNx: s/ blokowane Czas wyzwolenie: Py BNx: s Kierunek Py BNx: do przodu do tyłu bez kierunku Współczynnik odpadu Py BNx: 0.0 Qy zakres wysoki BNx: 0...,0 Snom/ blokowany Qy zakres czuły BNx: Snom/ blokowany Opóźnienie działania BNx: s Kierunek Qy BNx: do przodu do tyłu bezkierunkowo Współczynnik odpadu Qy BNx: 0.0 MIERZONE DNE OPERCYJNE POMWE: Prąd Idc: m Prąd Idc: wzgl Idc nom Prąd Idc: lin. wzgl Idc.nom Temperatura: o C POMWY: Prąd -: m Prąd -: m GLOW: Data: dd:mm:yy Godzina: 00:00:00...:: hh:mm:ss Czas: standardowy / letni Częstotliwość f: Hz Prąd IFmax pierw.: IF, max, pierwotny opóźniowy: IP, max, pierwotny (pamiętany): IP min pierwotny Prąd pierw.: Prąd Bpierw.: Prąd Cpierw.: Prąd S (IF) pierw.: Prąd IN pierw.: Nap. UFZ,max pierw: kv Nap. UFZ,min pierw: kv Nap. -Z pierw: kv Nap. B-Z pierw: kv Nap. C-Z pierw: kv Nap. S(UFZ)/ pierw: kv Nap. UNZpierw: kv Nap. UFF,max pierw: kv Nap. UFF,min pierw: kv Nap. -B pierw: kv Nap. B-C pierw: kv Nap. C- pierw: kv Moc czynna F. pierw: MW Moc bierna Q pierw: MU Moc czynna eksport. pierw: MWh Moc czynna import pierw: MWh Moc bierna eksport pierw: MWh Moc bierna import pierw: MWh Prąd Imax wzgl.: Inom IF max wzg opóź: Inom Prąd IF min wzgl Inom IP max (zapam) wzgl Inom Prąd wzgl.: Inom Prąd B wzgl.: Inom Prąd C wzgl.: Inom Prąd Ipos wzgl.: Inom Prąd Ineg wzgl.: Inom Prąd S(IF) wzgl.: Inom Prąd IN wzgl.: IN,Inom

36 [ Zabezpieczenia ] Seria Px0 Nap. UFZ,max wzgl: Unom Nap. UFZ,min wzgl: Unom Nap. -Z wzgl.: Unom Nap. B-Z wzgl.: Unom Nap. C-Z wzgl.: Unom Nap. Upos wzgl.: Unom Nap. Uneg wzgl.: Unom Nap. S(UFZ)/ wzgl.: Unom Nap. UNZwzgl.: UNZnom Nap. UFF,max wzgl.: Unom Nap. UFF,min wzgl.: Unom Nap. -B wzgl.: Unom Nap. B-C wzgl.: Unom Nap. C- wzgl.: Unom Moc czynna P. wzgl: -... Snom Moc bierna Q wzgl Snom Współcz. mocy: Kąt obciążenia j: Kąt obciążenia jb: Kąt obciążenia jc: Rel. fazowa, IN wzgl. SIP: o o o Faza zgodna Faza przeciwna Inom kV Unom Prąd S I moduł Napięcie Uref pierw. Napięcie Uref wzgl.: (P) Prąd IN równ,pier.: Prąd IN równ,wzgl..: TERM: Poziom wypełn.modelu.: 0...0% ZDZ: (P i P) Prąd IN,cz wzgl.: Prąd IN,bier wzgl.: Prąd IN filtr wzgl: IN,nom IN,nom IN,nom m ZSILNIE Znamionowe napięcie pomocnicze Vnom: 0 do 0 V DC i 00 do 0 V C Zakres roboczy: dla napięcia stałego: przy pulsacji dla napięcia przemiennego: 0. do. Vnom do % Vnom 0. do. Vnom Znamionowy pobór mocy przy V = 0 V DC i maksymalnym zestawem modułów dodatkowych : w obudowie 0TE stan początkowy maks. W stan aktywny maks. W w obudowie TE stan początkowy maks. W stan aktywny maks. W Pik prądowy przy uruchomieniu wartość: <, czas trwania 0. ms Czas zachowania energii 0 ms przy przerwaniu V 0 V DC

37 [ Zabezpieczenia ] Seria Px0 Badanie izolacji przy użyciu megaomomierza wysokonapięciowego (powyżej 0V) uszkadza elementy półprzewodnikowe zabezpieczenia, co może prowadzić do awarii, widocznej dopiero po kilku tygodniach od chwili przeprowadzenia badania. Nieprzygotowanych obwodów zabezpieczenia nie wolno testować przy użyciu miernika izolacji o napięciu wyższym niż 0 V!!! Przygotowanie obwodu polega na połączeniu biegunów wejść binarnych, wejść zasilania oraz wyjść - zwłaszcza półprzewodnikowych (o charakterystyce szybkiej bądź mocnej ). Wewnątrz urządzenia pomiędzy jego dowolnymi zaciskami nie może pojawić się różnica potencjałów o wartości przekraczającej 0V. W razie braku możliwości takiego przygotowania, wymagane jest odłączenie sprawdzanych obwodów zewnętrznych od zabezpieczenia na czas wykonywania badań. Urządzenie jest obiektem testów wysokonapięciowych podczas procesu produkcji - zgodnie z normami przedstawionymi w rozdziale opisującym dane techniczne. Takie badanie przeprowadzone jest tylko raz z zachowaniem ściśle określonego, bardzo krótkiego czasu badania. Obwody komunikacji szeregowej (RS / RS) nie podlegają testom napięciowym - nie wolno testować ich miernikiem izolacji! NOTTKI
