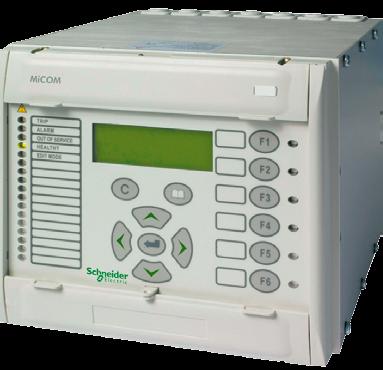

1 [ Zabezpieczenia ] Seria Px0 MiCOM Px Zabezpieczenia odległościowe ZASTOSOWANIE Zabezpieczenia odległościowe serii MiCOM Px - selektywne zabezpieczenia przed skutkami zwarć międzyfazowych, doziemnych i przeciążeń w sieciach średniego i wysokiego napięcia. Sieci mogą pracować jako uziemione, uziemione przez impedancję, rezystancję lub z punktem zerowym izolowanym. Urządzenie posiada następujące funkcje: MiCOM P w obudowie 0TE Zabezpieczenia zwarciowe z układami detekcji: - podimpedancyjnym, z eliminacją wpływu obciążenia - nadprądowym - podnapięciowym Cechy funkcji odległościowej: - Pomiar odległości z charakterystyką poligonalną lub kołową - Sześć stref impedancyjnych - Osiem stref czasowych - Kierunkowa pamięć napięciowa - Monitorowanie układu pomiarowego Rezerwowe zabezpieczenie nadprądowo-zwłoczne Praca współbieżna (telezabezpieczenie) Blokada od kołysań mocy Automatyka SPZ, jednofazowa [P, P i P] i trójfazowa [P0, P i P] Automatyczna kontrola synchronizmu (opcja) porty komunikacyjne (opcja) wskaźniki LED ( dla P/P/P0) Darmowe oprogramowanie do obsługi nastaw i rejestracji

2 [ Zabezpieczenia ] Seria Px0 ZASTOSOWANIE I MOŻLIWOŚCI Zabezpieczenia odległościowe serii MiCOM Px mają zastosowanie jako selektywne zabezpieczenia przed skutkami zwarć międzyfazowych, doziemnych i przeciążeń w sieciach średniego i wysokiego napięcia. Sieci mogą pracować jako uziemione, uziemione przez impedancję, rezystancję lub z izolowanym punktem zerowym. Zabezpieczenie posiada następujące funkcje główne: Zabezpieczenia zwarciowe z układami detekcji: -- podimpedancyjnym, z eliminacją wpływu obciążenia, -- nadprądowym -- podnapięciowym Cechy funkcji odległościowej: -- pomiar odległości z charakterystyką poligonalną lub kołową, -- sześć stref impedancyjnych, -- rezerwowa strefa rozruchowa - kierunkowa, -- rezerwowa strefa rozruchowa - bezkierunkowa, -- kierunkowa pamięć napięciowa, -- monitorowanie układu pomiarowego, Rezerwowe zabezpieczenie nadprądowo-zwłoczne, Praca współbieżna (telezabezpieczenie), Blokada od kołysań mocy, Automatyka SPZ, jednofazowa [P, P i P] i trójfazowa [P0, P i P] Automatyczna kontrola synchronizmu (opcja) Zabezpieczenie nadprądowe o charakterystyce czasowo niezależnej, -stopniowe Zabezpieczenie nadprądowe o charakterystyce czasowo zależnej Zabezpieczenie pod- i nadnapięciowe Zabezpieczenie pod- i nadczęstotliwościowe Termiczne zabezpieczenie przeciążeniowe Zabezpieczenie przed załączeniem na zwarcie Lokalna rezerwa wyłącznikowa Kontrolowanie wartości granicznych Programowalna logika działania Zabezpieczenia odległościowe P, P i P posiadają funkcje dla sieci wysokiego i średniego napięcia. Dostępne są moduły dla wykrywania zwarć doziemnych i określania kierunku zakłocenia w sieciach z punktem gwiazdowym skutecznie uziemionym, uziemionym poprzez cewkę Petersena lub z izolowanym. Dodatkowo zawierają: Zabezpieczenie kierunkowo-mocowe Wyznaczanie kierunku zwarcia doziemnego metodą obliczania mocy w stanie ustalonym - z możliwością uwspółbieżnienia Wyłączenie zwarcia doziemnego. Zabezpieczenia odległościowe P, P i P posiadają funkcję dedykowaną dla sieci wysokich i bardzo wysokich napięć: czułego zabezpieczenia ziemnozwarciowego dla detekcji zwarć wysokorezystancyjnych z możliwością uwspółbieżnienia. Wszystkie funkcje główne są konfigurowane indywidualnie i mogą być włączone lub zablokowane przez użytkownika - według życzenia. Przez zastosowanie prostej procedury konfiguracji można adaptować urządzenie do zakresu ochrony wymaganej w konkretnym przypadku. Swobodnie konfigurowana logika urządzenia umożliwia zastosowanie urządzenia dla specjalnych aplikacji. Dodatkowo, poza wymienionymi wyżej, dostępne są następujące funkcje ogólne: Wybór grup nastaw, ( możliwe grupy) Zaawansowane algorytmy samokontroli Rejestrator danych operacyjnych (zapis ze znacznikiem czasu) Gromadzenie danych o przeciążeniach Rejestrator przeciążeń (zapis ze znacznikiem czasu) Gromadzenie danych o zakłóceniach doziemnych Rejestrator doziemień (zapis ze znacznikiem czasu) Pomiar wartości zakłóceniowych. Rejestrator zakłóceń (zapis ze znacznikiem czasu, łącznie z zapisem zakłóceń z wszystkich mierzonych sygnałów: prądów fazowych, prądu lo, napięcia przesunięcia punktu zerowego i napięcia odniesienia na szynach zbiorczych. Zabezpieczenia odległościowe P / P / P oraz P / P mają budowę modułową. Moduły umieszczone są w obudowie aluminiowej i łączone elektrycznie złączem analogowym i cyfrowym umieszczonym na płytce drukowanej. Zabezpieczenie P0 ma obudowę kompaktową. Prąd znamionowy i napięcie znamionowe odpowiednie dla wejść pomiarowych mogą być ustawiane przy pomocy parametrów nastawieniowych. Zakres napięcia znamionowego wejść optoizolowanych wynosi do 0 V DC bez wewnętrznego przełączania zakresów. Opcjonalnie dostępne są wejścia o podniesionym dolnym progu działania do V, 0V, V lub V. Uniwersalny moduł zasilacza pozwala na pracę urządzenia przy napięciach znamionowych do 0 V DC i 00 do 0 V AC. Dostępna jest także wersja urządzenia pracująca z napięciem zasilania w zakresie - V DC. Wszystkie wyjścia przekaźnikowe mogą być konfigurowane zarówno dla sygnałów jak i komend. Jako opcja zamówieniowa dostępne są karty z "mocnymi" zestykami o prądzie rozłączalnym 0 A.

3 [ Zabezpieczenia ] Seria Px0 Opcjonalne wejścia 0 do 0mA pozwalają na linearyzowanie wartości wejściowej poprzez 0 nastawialnych punktów interpolacyjnych, jak również na kontrolę rozwarcia obwodu i przeciążenia poprzez nastawialny poziom wartości zerowej. Dwa swobodnie wybrane mierzone sygnały (cyklicznie uaktualniane pomiary parametrów operacyjnych lub zapamiętane parametry zakłóceń) mogą być wyprowadzone jako prąd stały niezależny od obciążenia poprzez dwa opcjonalne wyjścia 0..0mA. Właściwości definiowane przez regulowane punkty interpolacyjne pozwalają, przy użyciu minimalnego prądu wyjściowego (zwykle ma) na kontrolę przerwania obwodu po stronie odbiornika. Jest też możliwe powiększenie fragmentu zakresu poprzez definicję punktu przegięcia. Gdy dostępna jest wystarczająca liczba przekaźników wyjściowych to można wybrać mierzoną wartość do prezentacji w kodzie BCD poprzez wyjścia przekaźnikowe. Sterowanie i wyświetlacz Lokalny pulpit operatora wskaźniki LED, z nich można swobodnie skonfigurować przypisując dowolną funkcję. Dla urządzeń z dużym ekranem graficznym jest to odpowiednio i wskaźników LED Interfejs PC Interfejs komunikacyjny z jednym lub dwoma portami (opcja) Dla urządzeń P/P dostępny jest dodatkowy blok funkcji związanych z obsługą sterowań: Duży wyświetlacz graficzny prezentujący synoptykę pola Zestaw komend i sygnałów dla sterowania i nadzorowania łączników Zestaw obiektów komunikacyjnych dla integracji z systemem nadzoru. Wymiana informacji jest możliwa poprzez lokalny pulpit operatora, interfejs PC i opcjonalny interfejs komunikacyjny Funkcje główne Funkcje są zestawione w autonomicznych grupach. Mogą być one konfigurowane lub odstawiane, zależnie od potrzeb określonej aplikacji. Grupy funkcyjne, które są niepotrzebne i zostały przez użytkownika odstawione, pozostają ukryte. Taka koncepcja pozwala przy licznym zestawie funkcji na uniwersalne kształtowanie aplikacji zabezpieczenia w jednej wersji konstrukcyjnej, a jednocześnie zapewnia wyraźną i prostą procedurę ustawiania i adaptacji do przewidywanego zadania zabezpieczającego. ZABEZPIECZENIE ODLEGŁOŚCIOWE Układ logiczny wykrywania zwarcia Zabezpieczenia odległościowe wyposażono w starannie opracowany system wykrywania zwarć, który można adaptować do różnych systemów energetycznych. Nawet, jeśli warunki wykrycia zwarcia będą niesprzyjające, zapewni on niezawodne jego wykrycie oraz selektywne określenie typu zwarcia. W tym celu w zabezpieczeniach zrealizowano następujące systemy detekcji zwarć (patrz Rys.): Detekcja nadprądowa z wyborem fazy Detekcja podnapięciowa z wyborem fazy Detekcja podimpedancyjna zależna kątowo z eliminowaniem wpływu obciążenia, z wyborem fazy Detekcja zwarcia doziemnego z nastawianym rodzajem pracy punktu zerowego (wykorzystuje prąd lo i /lub napięcie przesunięcia punktu zerowego) Detekcję podnapięciową i podimpedancyjną można uaktywniać niezależnie. Wszystkie elementy wykrywające i mierzące zakłócenia pracują jednocześnie. V/V nom or V/V nom / V< I/I nom I> I>> Detekcja nadprądowa i podnapięciowa z wyborem fazy Nastawy: I>> próg nadprądowy U< próg podnapięciowy I> prąd bazowy X X fw 0 Z fw, PP Zfw, PG Z bw Z fw Detekcja podimpedancyjna Nastawy: Xfw reaktancja Rfw,PP / Rfw,PG rezystancja Zfw,PP / Zfw.PG impedancja kąt maskowania obciążenia Zbw/Zfw - zasięg strefy wstecznej R fw, PP R fw, PG R fw = przód bw = tył PP = zwarcie faza-faza (FF) PG = zwarcie faza-ziemia (FZ) Rysunek : Detekcja zwarć

4 [ Zabezpieczenia ] Seria Px0 Stabilizacja od udarowego prądu magnesowania Nadprądowe kryterium rozruchowe może być blokowane przy wykryciu prądu magnesowania. Jako kryterium służy wartość drugiej harmonicznej w prądach fazowych odniesiona do składowej podstawowej. Ta stabilizacja może być albo selektywna fazowo, albo może działać we wszystkich trzech fazach, zależnie od wybranej opcji. Kontrola uszkodzenia bezpieczników Uszkodzenie mierzonego napięcia spowodowane zwarciem w obwodach wtórnych przekładników napięciowych lub przerwaniem ich obwodów może być wykryte przez wewnętrzną funkcję monitorującą. W tym przypadku zabezpieczenie odległościowe jest bezzwłocznie blokowane i jednocześnie jest aktywow rezerwowe zabezpieczenie nadprądowe-zwłoczne. Kontrola jest możliwa przy użyciu zewnętrznego sygnału (NHS) oraz na podstawie analizy mierzonych napięć i prądów. Wybór obwodu pomiarowego P0, P, P i P oceniają odległość zwarcia tylko dla jednej pętli zwarcia. Zależnie od typu zwarcia, określonego przez urządzenie i preferencji wybranej pętli, następuje wybór obwodu pomiarowego w celu ustalenia kierunku zwarcia i odległości. P i P wyznaczają odległość dla kilku pętli zwarciowych. Pętle te są wybierane zależnie od rodzaju zwarcia określonego przez urządzenie oraz według preferencji wybranej pętli. Dla przykładu: nastawa decyduje czy przy zwarciach międzyfazowych poprzez ziemię określana powinna być tylko pętla faza-faza. Kierunkowa pamięć napięciowa Układ ustalania kierunku przepływu mocy zwarciowej wymaga pamięci napięciowej z następujących powodów: Dla zwarć bliskich mierzone napięcia są zbyt małe Występowanie przebiegów nieustalonych w obecności pojemnościowych przekładników napięciowych Zabezpieczenia linii kompensowanych wzdłużnie. Aby wyeliminować te problemy, zabezpieczenia odległościowe wyposażono w pamięć napięciową z ciągłym zapisem napięcia międzyfazowego V AB do pamięci kołowej, tak długo, jak długo zadowalające są warunki napięciowe i częstotliwościowe. Układ ustalania kierunku przepływu mocy zwarciowej korzysta z pamięci napięciowej kiedy pomiar napięcia wykaże jego spadek poniżej nastawionej wartości. Zintegrowana kompensacja częstotliwości zapewnia czas pracy układu do sekund od chwili zaniku napięcia. Charakterystyka poligonalna X X X X R,PP R,PP R,PP X R,PG R,PG R,PG Z R o o Nastawy: =0, =0 R R X o o Nastawy: =0, =-0 X o o Nastawy: =0, =-0 Parametry nastawieniowe: Rezystancja X Rezystancje R,FF i R, FZ Kąt charakterystyczny linii: Kąt nachylenia Kierunek N Czas wyłączania t FF = pętle faza-faza FZ = pętle faza-ziemia Charakterystyka kołowa R Nastawa: =0 o Parametry nastawieniowe: Impedancja Z Kąt charakterystyczny linii: Kompensacja łuku elektrycznego Kierunek N Czas wyłączania t Rysunek : Charakterystyki wyłączenia (strefa )

5 [ Zabezpieczenia ] Seria Px0 Ustalanie odległości i kierunku zakłócenia Dla kątów z zakresu - o do + o wydawana jest decyzja kierunek przód, dla kątów spoza tego zakresu następuje decyzja kierunek tył. Decyzja o odległości jest wynikiem porównania mierzonej impedancji z ustaloną charakterystyką wieloboczną lub kołową (patrz Rys. ). W sumie nastawiać można sześć niezależnych stref odległościowych. Każda strefa może zostać nastawiona, niezależnie od pozostałych, do działania w kierunku - do przodu, do tyłu lub jako bezkierunkowa. Można ustawić dodatkową strefę wydłużoną, oddzielnie parametryzowaną dla pętli międzyfazowych i fazowych. Wydłużenie strefy może być załączone przez: automatykę SPZ, układ pracy współbieżnej lub sygnałem zewnętrznym. W P0, P, P i P czwarta strefa może być użyta w specjalny sposób: Aby zezwolić na SPZ tylko w części napowietrznej linii mieszanej napowietrzno - kablowej Dla kompensacji efektu przewodu wiązkowego. Stopnie czasowe Każdej ze stref odległościowych przypisano nastawialną zwłokę czasową. Stopnie i służą jako funkcje rezerwowe, odpowiednio kierunkowa i bezkierunkowa. Po upływie nastawy czasowej, występuje decyzja o wyłączeniu niezależnie od pomiaru odległości. Wszystkie stopnie czasowe są niezależnie nastawialne, rozpoczęcie ich odliczania następuje po wykryciu zwarcia. Każda ze stref może mieć niezależnie nastawialny kierunek działania do przodu, do tyłu lub bezkierunkowo. Należy jednak pamiętać, że jeżeli nastawy dwóch stref są identyczne pod względem kierunku i czasu to działa wyłącznie strefa z wyższym numerem - tzn. strefa większa (zwykle najmniejszy zasięg ma strefa a każda kolejna jest większa). Kompensacja indukcyjności wzajemnej Kiedy zabezpieczane są linie równoległe warto uwzględnić efekt sprzężenia wzajemnego. Zabezpieczenia P i P mogą być opcjonalnie wyposażone w dodatkowe wejście prądowe do pomiaru składowej zerowej prądu w linii równoległej. Ten prąd może być uwzględniony w obliczeniach impedancji pętli zwarcia doziemnego. Blokada od kołysań mocy W systemach o małej rozpiętości sieci, kołysanie mocy między generatorami z powodu nagłych i dużych zmian obciążenia lub z powodu zwarć może prowadzić do spadku impedancji w miejscu zainstalowania urządzenia do wartości poniżej impedancji nastawionej. Zabezpieczenie od kołysań mocy monitoruje przekroczenie dopuszczalnego poziomu zmian mocy w czasie. Możliwe jest zdefiniowanie obszaru impedancji wewnątrz, którego blokada jest rozważana. Nastawy pozwalają określić kryteria deblokady: Czas Próg prądu fazowego Próg składowej zerowej prądu Próg składowej przeciwnej prądu Przy wykryciu asynchronicznych kołysań mocy, generowany jest sygnał wyłącz. Zabezpieczenie od załączenia wyłącznika na zwarcie W przypadku ręcznego zamykania wyłącznika, gdy nie usunięto uziemienia linii (np. na przeciwległym końcu), może dojść do silnego zwarcia. Przy załączaniu wyłącznika automatyka SPZ jest blokowana, a więc brak wydłużenia strefy. Zwarcie może być wyłączone przez strefę nr działającą z opóźnieniem. Długi czas wyłączania jest niekorzystny, gdyż zwiększa rozmiar szkód. Funkcja zapewnia bezzwłoczne wyłączenie, jeżeli zwarcie wystąpiło w ciągu nastawionego czasu po ręcznym zamknięciu wyłącznika. Zależnie od trybu pracy następuje bądź to wyłączenie przy pojawieniu się pobudzenia, bądź też wydłużenie pierwszej strefy zabezpieczenia odległościowego. Kontrola obwodu pomiarowego W obwodach pomiarowych napięcia istnieje potrzeba kontrolowania wiarygodności pomiaru. W większości przypadków jest wykorzystywany jest dodatkowy styk zabezpieczenia napięciowych obwodów pomiarowych (tzw. NHS). Dla zabezpieczeń MiCOM Px można włączyć wewnętrzną kontrolę opartą na pomiarach składowej zerowej i przeciwnej prądu i napięcia. Jeśli wykryty zostanie problem to wszystkie zależne od napięcia funkcje ochronne np. pomiar impedancji, zostają automatycznie zablokowane. Ponadto składowe przeciwne prądu i napięcia monitorowane są pod kątem zgodności z nastawionymi wartościami granicznymi. Jeśli następuje przekroczenie wartości granicznych, trwające przez nastawiony okres czasu, to pobudzana jest sygnalizacja. Kontrola asymetrii prądu może być użyta do realizacji funkcji kontroli zgodności położenia biegunów wyłącznika.

6 [ Zabezpieczenia ] Seria Px0 Rezerwowe zabezpieczenie nadprądowe zwłoczne Gdy następuje zwarcie w obwodzie pomiaru napięcia, uniemożliwia to poprawny pomiar impedancji. W takim przypadku, automatycznie może zostać uruchomione jednostopniowe rezerwowe zabezpieczenie nadprądowe zwłoczne (RNPN). Wyłączenie z funkcji RNPN może aktywować automatykę SPZ. Działanie rezerwowego zabezpieczenia nadprądowego zwłocznego może zostać zablokowane przy wykryciu udaru prądu magnesowania. Praca współbieżna Zasięg strefy nastawiany jest poniżej 00% długości linii, dla uniknięcia objęcia zasięgiem działania sąsiedniej stacji, co oznaczałoby nieselektywne działanie. Praca współbieżna (telezabezpieczenie) rozszerza zakres ochrony do 00% długości linii dzięki sygnałowi przesyłanemu z drugiej strony linii. Współpracą z łączem można sterować wykorzystując jeden ze schematów przedstawionych na Rys.. W P i P jest możliwa selektywna wymiana informacji dotycząca każdej fazy oddzielnie. Możliwa jest aktywacja następujących funkcji: Logika słabego źródła Echo Przejściowa blokada Kontrola częstotliwości (deblokująca) Dla kontroli można inicjować nadawczy sygnał testowy poprzez którykolwiek interfejs urządzenia. Strefa normalna Z Z Z Z Odbiór Odbiór & Zw lub Zw lub Odbiór & Zw lub Zw Blokowania (tylko P/P) lub Brak odbioru & Zw & t lub z przodu & t Brak odbioru & Zw & t Zw Blokada wsteczna (tylko P/P) Brak odbioru & Zw & t Rysunek : Układ pracy współbieżnej (Zw - Zasięg strefy wydłużonej)

7 [ Zabezpieczenia ] Seria Px0 Automatyczna kontrola synchronizmu (opcja) Ze względu na wymagany obwód pomiarowy z napięciem odniesienia, funkcja jest dostępna tylko dla zabezpieczenia wyposażonego w kartę analogową z napięciowymi wejściami. Funkcję tę można wykorzystywać w powiązaniu z załączaniem ręcznym lub poprzez automatykę SPZ. W sieciach z dwustronnym zasilaniem zapewnia ona realizację załączania tylko wtedy, gdy spełnione są warunki synchronizmu. Automatyka SPZ Rodzaj wbudowanej automatyki SPZ zależy od typu urządzenia: P0, P, P: SPZ tylko fazowy P: / fazowy zależny od pobudzenia P, P: / fazowy zależny od pobudzenia lub wyłączenia Możliwe są cykle SPZ z SZS (szybkim załączeniem z SPZ) i do dziewięciu kolejno po sobie następujących czasowo-zwłocznych załączeń OZS (opóźnionych załączeń z SPZ). Oba typy załączeń są konfigurowane niezależnie. W szczególnych przypadkach można wprowadzać zwłokę czasową dla wyłączania w cyklu SZS czy OZS. Zabezpieczenia pozwalają na inicjację funkcji SPZ poprzez wejście dwustanowe (pobudzenie od zabezpieczenia działającego równolegle). Wyłączanie jednofazowe jest możliwe dla zwarć jednofazowych i izolowanych zwarć dwufazowych. Można wykorzystać trzy wejścia dwustanowe w celu sprawdzenia wiarygodności podejmowanych przez zabezpieczenie decyzji o wyłączeniu, podając na nie sygnał o wyłączeniu danej fazy przez zabezpieczenie pracujące równolegle. Załączenia SZS i OZS są oddzielnie zliczane oraz sygnalizowane. Automatykę SPZ można przetestować poprzez dowolny z interfejsów urządzenia. Zabezpieczenie ziemnozwarciowe (tylko w P, P i P) W przypadku zwarć jednofazowych, przy wysokich rezystancjach przejścia zwarcia, mierzone wielkości zwarciowe często nie wystarczają do detekcji zwarcia oraz selektywnego ich usuwania poprzez funkcję odległościową. Takie zwarcia mogą być wykryte przez funkcję rezerwowego zabezpieczenia kierunkowego, ziemnozwarciowego o wysokiej czułości, wykorzystującego prąd i napięcie składowej zerowej do wykrycia zwarcia i ustalenia jego kierunku. Gdy zostaną przekroczone nastawione wartości UNZ> i IN>, wtedy zwarcie jednofazowe może zostać wykryte i selektywnie usunięte. Praca współbieżna zabezpieczenia ziemnozwarciowego (tylko w P, P i P) Aby osiągnąć krótkie czasy wyłączenia przez funkcję ziemnozwarciową zabezpieczenia, urządzenie jest wyposażone w dodatkowy układ logiczny. Tryby pracy tej funkcji są podobne do trybów pracy współbieżnej zabezpieczenia odległościowego. Oba moduły mogą używać tego samego kanału komunikacyjnego. Jednak należy pamiętać aby obie funkcje nie pracowały w wykluczających się trybach pracy tj. jedna w trybie blokowania, a druga w trybie zezwalania. Obsługiwane są następujące tryby pracy: Porównanie sygnału - schemat zezwalający Porównanie sygnału - schemat blokujący Mogą być aktywowane następujące funkcje: - logika słabego źródła - echo - przejściowe blokowanie - kontrola częstotliwości. Sygnał testowy może być włączony poprzez jeden z interfejsów urządzenia.

8 [ Zabezpieczenia ] Seria Px0 Zabezpieczenie nadprądowe o charakterystyce niezależnej Funkcję czterostopniowego nadprądowego zabezpieczenia o charakterystyce niezależnej (NPN) można uaktywnić niezależnie od zabezpieczenia odległościowego. W tym celu dostępne są trzy oddzielne układy pomiarowe: maksymalnego prądu fazowego składowej przeciwnej prądu składowej zerowej prądu. Uruchamianie stopni dla prądu fazowego i składowej przeciwnej może być blokowane przy wykryciu udaru prądu magnesowania. Stopnie dla składowej zerowej prądu mogą być kierunkowe. Kierunek działania jest ustalany dla każdego z stopni niezależnie. Tabela. Charakterystyka wyłączenia zabezpieczenia nadprądowego zależnego Nr Charakterystyka zależna Stałe Powrót k a b c R 0 Czasowo niezależna t k Dla IEC - t k a b I I ref 0 Normalnie zależna Bardzo zależna Ekstremalnie zależna Długi czas zależna Dla IEEE C. t k a b c tr k k R I I Iref Iref Umiarkowanie zależna Bardzo zależna Ekstremalnie zależna Dla ANSI t k a b c tr k k R I I Iref Iref Umiarkowanie zależna Bardzo zależna Ekstremalnie zależna Poza standardami Zależna typu RI t k I Zabezpieczenie nadprądowe o charakterystyce zależnej Funkcja zabezpieczenia nadprądowego o charakterystyce zależnej (NPZ) działa w trzech oddzielnych układach pomiarowych: maksymalnego prądu fazowego składowej przeciwnej prądu składowej zerowej prądu. W poszczególnych układach pomiarowych użytkownik może wybierać spośród wielu charakterystyk wyłączania (patrz poniższa tabela). Funkcja zabezpieczenia NPZ może działać w trybie kierunkowym. Decyzja o kierunku przepływu mocy zwarciowej może zostać podjęta na podstawie pomiarów przy wyznaczaniu odległości lub może zostać utworzona na podstawie prądu i napięcia składowej przeciwnej. Uruchamianie stopni dla prądu fazowego i składowej przeciwnej może być blokowane przy wykryciu udaru od prądu magnesowania. I ref Poza standardami Zależna typu RXIDG t k I.. ln I ref

9 [ Zabezpieczenia ] Seria Px0 Zabezpieczenie pod- i nadnapięciowe Zabezpieczenie pod- i nadnapięciowe zwłoczne kontroluje niezależnie składową podstawową napięć fazowych jak i składowe symetryczne: zerową, zgodną i przeciwną. Zostają one wyznaczone z podstawowej harmonicznej trzech napięć faza-ziemia. Napięcie składowej zerowej i napięcie składowej przeciwnej może być nadzorowane przez dwa stopnie nadnapięciowe zwłoczne oraz dodatkowo przez dwa stopnie podnapięciowe zwłoczne. Napięcia fazowe służą do wyznaczania napięć międzyfazowych. Przy pomiarze napięcia składowej zerowej, użytkownik może wybierać między napięciem składowej zerowej, wyliczanym wewnętrznie z trzech napięć faza-ziemia, a napięciem składowej zerowej budowanym zewnętrznie, w układzie otwartego trójkąta, a mierzonym poprzez czwarte napięciowe wejście pomiarowe. Zabezpieczenie nad- i podczęstotliwościowe Zabezpieczenie nad- i podczęstotliwościowe posiada cztery stopnie. Każdy z nich może pracować w jednym z poniższych trybów: kontrola nad- lub podczęstotliwościowa kontrola nad- lub podczęstotliwościowa połączona z kontrolą przyrostu df/dt dla rozprzęgania systemów kontrola nad- lub podczęstotliwościowa połączona z kontrolą średniego przyrostu Df/Dt dla systemów SCO. Funkcja ta realizuje termiczne zabezpieczenie przeciążeniowe dla linii, transformatorów i uzwojeń stojanów silników wysokich napięć. Najwyższa wartość jednego z trzech prądów fazowych jest wykorzystywana do modelu cieplnego zgodnie z IEC 0- Czas śledzenia wyznaczany jest przez nastawienie termicznej stałej czasowej dla obiektu zabezpieczanego i przez nastawienie poziomu pobudzania Q wył i zależy od sumarycznego obciążenia termicznego Q p.: t I ( ) I B ln I ( ) I Funkcja może również wygenerować sygnał ostrzegawczy przy przekroczeniu nastawionego poziomu alarmu. B p Lokalna rezerwa wyłącznikowa Komenda wyłącz uruchamia zwłokę czasową, w celu kontroli działania wyłącznika. Po upływie nastawionego czasu, sprawdza się obecność prądu - czyli skuteczność działania wyłącznika. Dostępne są dwa stopnie - pierwszy (tzw. retrip) jest przeznaczony dla drugiej cewki własnego wyłącznika, drugi (tzw. backtrip) jest przeznaczony dla próby przerwania prądu zwarciowego innym wyłącznikiem, znajdującym się bliżej źródła zasilania. Wyznaczenie kierunku zwarcia doziemnego metodą obliczenia mocy w stanie ustalonym (dla P0, P i P) Kierunek zwarcia doziemnego wyznaczany jest poprzez obliczenie napięcia składowej zerowej i prądu składowej zerowej. Można określić warunki pomiarowe (cos lub sin) odpowiednio do sposobu traktowania punktu zerowego (punkt zerowy uziemiony przez cewkę Petersena lub izolowany punkt zerowy). W obwodzie cos j (dla sieci uziemionej przez cewkę), regulowany argument impedancji linii ma również wpływ na efektywne tłumienie nieprawidłowych decyzji odnośnie kierunkowości (wynikających, na przykład z błędnej wartości kąta fazowego dla przekładników prądowych i napięciowych typu oknowego). Czułość działania i argument impedancji linii można nastawiać oddzielnie, odpowiednio dla kierunku w przód i w tył. Alternatywnie, można przeprowadzić obliczenia oparte tylko na wartości prądu. W tym przypadku, jako kryterium zwarcia doziemnego wykorzystuje się tylko moduł odfiltrowanej składowej zerowej prądu. Obie procedury wykorzystują bądź odfiltrowaną składową podstawową bądź piątą harmoniczną.

10 [ Zabezpieczenia ] Seria Px0 0 Kontrola wartości granicznych Jako uzupełnienie funkcji zabezpieczeniowych można wykorzystać funkcję kontrolującą prądy, napięcia czy temperaturę. Funkcja ta może być używana jedynie jako pomocnicza i używanie ich do celów zabezpieczeniowych jest niewłaściwe ze względu na -sekundowy cykl aktualizacji. Sygnały są określane przy użyciu wartości progowej i opóźnienia działania nastawionego przez użytkownika. Układ programowalnej logiki Układ logiczny konfigurowany przez użytkownika pozwala wykonać operacje logiczne na sygnałach binarnych w ramach algebry Bool a. W procedurze konfiguracyjnej każdy sygnał w zabezpieczeniu może być połączony z bramką logiczną OR lub AND, a także może być zanegowany. Sygnał wyjściowy równania logicznego może być użyty jako sygnał wejściowy na inne elementy logiki w celu budowy złożonych równań. Może on być również wykorzystywany do pobudzenia sygnałów wejściowych równolegle z pobudzeniem od wejść binarnych. Sygnał wyjściowy, dla każdego równania, podawany jest na stopień czasowy, z dwoma elementami czasowymi o nastawialnym trybie działania. Tak więc sygnałowi wyjściowemu dla każdego działania można przypisać swobodnie konfigurowaną charakterystykę czasową. FUNKCJE KONTROLNE I REJESTRACJA Synchronizacja zegara Rodzina Px zawiera wewnętrzny zegar. Wszystkie zdarzenia są oznaczone cechą czasu bazującą na tym zegarze (z rozdzielczością ms) i wprowadzane do pamięci zgodnie z ich ważnością i sygnalizowane poprzez interfejs komunikacyjny. Jeżeli urządzenie jest sprzęgnięte z systemem nadzoru to wtedy system będzie synchronizował Px poprzez telegram czasowy protokołu IEC Możliwa jest też synchronizacja poprzez wejście IRIG-B. Wewnętrzny zegar będzie korygowany i zapewni działanie z dokładnością ± ms. Wybór banku nastaw Wszystkie nastawy dla modułów zabezpieczeń i funkcji takich jak SPZ i praca współbieżna mogą być zdefiniowane w niezależnych bankach nastaw. Przełączanie pomiędzy tymi bankami może być zrealizowane poprzez jeden z interfejsów urządzenia. Zapis danych operacji Nieulotna pamięć kołowa zapewnia ciągły zapis sygnałów i zdarzeń zachodzących w systemie (do pozycji). Odpowiednie stany, każdy z pełnym znacznikiem daty oraz czasu początku i końca sygnału, wprowadzane są w kolejności chronologicznej. Zapisowi podlegają czynności operacyjne takie jak aktywizacja lub blokowanie funkcji, a także lokalne testowanie kontrolne i kasowanie. Zapisywany jest początek i koniec tych zdarzeń, o ile stanowią one odchylenie od normalnego działania (np. przeciążenie, zwarcie doziemne lub zwarcie w obwodzie). Gromadzenie danych przeciążenia Sytuacje przeciążeniowe w sieci stanowią odchylenie od normalnego działania systemu i dopuszczalne są tylko przez krótki czas. Funkcje chroniące przed przeciążeniem, zaimplementowane w urządzeniach zabezpieczających, rozpoznają sytuacje przeciążeniowe w systemie i zapewniają gromadzenie danych o przeciążeniach, takich jak moduł prądu przeciążenia, względne nagrzewanie podczas występowania przeciążenia oraz czas jego trwania. Rejestracja sygnałów przeciążeniowych Gdy chroniony obiekt znajduje się w stanie przeciążenia, odpowiednie stany, każdy z pełnym znacznikiem daty oraz czasu początku i końca sygnału, wprowadzane są w kolejności chronologicznej do nieulotnej pamięci. Wprowadzane są również zmierzone dane przeciążeniowe, z pełnym oznakowaniem daty i czasu wystąpienia. W urządzeniu jest dostępnych ostatnich rejestracji zestanów przeciążeniowych. Jeśli wystąpi ich więcej, a pamięć nie zostanie w międzyczasie wyczyszczona, to nastąpi wymazanie najstarszej rejestracji.

11 [ Zabezpieczenia ] Seria Px0 Gromadzenie danych zwarcia doziemnego (P0, P, P) Jeśli wystąpi zwarcie doziemne w sieci z izolowanym punktem zerowym lub uziemionym przez dławik, to możliwa jest kontynuacja pracy sieci, bez wprowadzenia ograniczeń. Uruchomione w urządzeniu zabezpieczającym funkcje wykrywania zwarć doziemnych rozpoznają je i dostarczają danych - takich jak moduł napięcia składowej zerowej i czas trwania zwarcia doziemnego. Rejestracja sygnałów zwarcia doziemnego (P0, P, P) Gdy sieć energetyczna znajduje się w stanie zwarcia doziemnego, odpowiednie stany, każdy z pełnym znacznikiem daty oraz czasu początku i końca sygnału, wprowadzane są w kolejności chronologicznej do nieulotnej pamięci. Wprowadzane są również zmierzone dane o zwarciu doziemnym, z pełnym oznakowaniem daty i czasu wystąpienia. W urządzeniu jest dostępnych ostatnich rejestracji zwarć doziemnych. Jeśli wystąpi ich więcej, a pamięć nie zostanie w międzyczasie wyczyszczona, to nastąpi wymazanie najstarszej rejestracji. Gromadzenie danych zwarciowych Zwarcie w systemie opisywane jest jako awaria. Uruchomione w urządzeniu funkcje zabezpieczające przed skutkami zwarć, rozpoznają zwarcia i uruchamiają gromadzenie związanych z nimi danych pomiarowych - takich jak moduł prądu zwarciowego i czas trwania zwarcia. Jako czas zapisu danych, użytkownik może określić bądź to moment końca zakłócenia bądź też pojawienia się komendy wyłącz. Jest również możliwe pobudzenie poprzez sygnał zewnętrzny. Pozyskiwanie danych pomiarowych zwarcia, dokonywane jest w pętli pomiarowej wybranej przez urządzenie zabezpieczające oraz dostarcza wartości impedancji i reaktancji, wartości prądu, napięcia i kąta. Odległość do miejsca zwarcia określana jest na podstawie mierzonej reaktancji zwarcia i odczytywana jest w odniesieniu do nastawionej wartości 00% zabezpieczanego odcinka linii. Lokalizacja zwarcia jest podawana bądź to dla każdego wykrytego zwarcia, bądź też tylko dla zwarć, którym towarzyszy wyłączenie (według wyboru użytkownika). Rejestrator sygnałów zwarciowych Gdy system energetyczny znajduje się w stanie zwarcia, odpowiednie stany, każdy z pełnym znacznikiem daty oraz czasu początku i końca sygnału, wprowadzane są w kolejności chronologicznej do nieulotnej pamięci. Zapamiętywane są również zmierzone dane o zwarciu, z pełnym oznaczeniem daty i czasu ich uzyskania. Ponadto w trakcie zwarcia zapisywane są próbkowane wartości wszystkich wejść analogowych, jak prądy i napięcia fazowe. W urządzeniu jest dostępnych ostatnich rejestracji zakłóceń. Jeśli wystąpi ich więcej, a pamięć nie zostanie w międzyczasie wyczyszczona, to nastąpi wymazanie najstarszej rejestracji. Samokontrola Obszerne procedury samokontroli urządzenia zapewniają wykrywanie wewnętrznych błędów sprzętowych i programowych tak, aby ograniczyć możliwość niewłaściwego funkcjonowania zabezpieczeń. Po włączeniu napięcia pomocniczego, przeprowadzany jest test funkcjonalny. W trakcie normalnej pracy testy samokontroli przeprowadzane są okresowo. Jeśli wyniki testu różnią się od wartości domyślnych, to do nieulotnej pamięci sygnałów samokontroli wprowadzany zostaje odpowiedni komunikat. Wynik diagnozy uszkodzenia decyduje o tym, czy nastąpi blokada urządzenia zabezpieczającego, czy też zostanie wysłane jedynie ostrzeżenie. Korzystaj w pełni ze swojej energii

12 [ Zabezpieczenia ] Seria Px0 Sterowanie Wszystkie dane niezbędne dla pracy modułów zabezpieczeń i kontroli są wprowadzane poprzez zintegrowany panel kontrolny. Dostępne są także dane dla systemu nadzoru. Przy jego użyciu mogą być wykonane następujące zadania: Wyprowadzenie i modyfikacja ustawień Cykliczne odczytywanie aktualnych danych pomiarowych i stanów sygnałów Odczyt protokołów zdarzeń (po przeciążeniach, doziemieniach lub zwarciach w systemie) Odczyt pomiarów zakłóceniowych (po przeciążeniu, zwarciach doziemnych lub międzyfazowych w systemie) Zerowanie jednostki i pobudzenie kolejnych funkcji sterowniczych opracowanych dla wspomagania testowania i uruchamiania (P i P) sterowanie łącznikami Wyświetlacz Ciekłokrystaliczny ze znakami alfanumerycznymi x 0 (wyświetlacz tekstowy Rys.) a dla P i P: x 0 czyli x punktów (wyświetlacz graficzny Rys.). ( dla P/P) wskaźnikow świetlnych wskaźniki z ustaloną konfiguracją sygnałow ( dla P/P) wskaźnikow jest dostępnych do dowolnego przyporządkowania wg potrzeb użytkownika Z urządzeniem są dostarczane samoprzylepne etykiety pozwalające na indywidualny opis wskaźników zgodnie z użytą konfiguracją. Panel operacyjny pokazany na Rys. i. składa się z elementów do sterowania lokalnego i funkcji opisanych poniżej: Panel wartości pomiarowych Konfiguracja lokalnego panelu sterowania pozwala na wyświetlenie pomiarów na wyświetlaczu LCD. Panel wyświetla automatycznie podstawowe warunki pracy systemu. Są cztery, oddzielnie konfigurowalne ekrany. Priorytet ich wzrasta w kolejności: od normalnego działania poprzez działanie w warunkach przeciążenia, zwarcia doziemnego i wreszcie do działania po zaistnieniu zwarcia. Urządzenie dostarcza aktualnych danych pomiarowych odpowiednich dla wykrytego stanu pracy, przeciążenia, doziemienia czy zwarcia. Rysunek. Widok urządzenia z wyświetlaczem tekstowym w obudowie 0TE (P, P). P jest dostępne tylko w szerszej obudowie TE - układ przycisków i wskaźników LED jest identyczny jak tutaj pokazany. Zabezpieczenie hasłem Zabezpieczenie trybu edycji chroni przed nieumyślnymi i nieautoryzowanymi zmianami parametrów lub pobudzeniem funkcji sterowania. Rysunek. Widok urządzenia P z wyświetlaczem graficznym w obudowie 0TE. P jest dostępne tylko w szerszej obudowie TE - układ przycisków i wskaźników LED jest identyczny jak tutaj pokazany.

13 [ Zabezpieczenia ] Seria Px0 Drzewo wyboru Przez naciśnięcie jednego z powyższych przycisków oraz obserwując komunikaty pojawiające się na wyświetlaczu użytkownik porusza się przez proste menu tekstowe. Wszystkie ustawialne parametry i mierzone wielkości, jak również wszystkie funkcje kontrolne są dostępne poprzez to menu co jest standardem dla tego typu urządzeń. Zmiany w ustawieniach muszą być potwierdzone przez naciśnięcie klawisza ENTER, który jest ponadto używany do potwierdzania lokalnych sterowań. W przypadku wprowadzenia błędnej danej, możliwe jest porzucenie trybu edycyjnego z równoczesnym wycofaniem się z wprowadzonych zmian przyciskiem C (czyść). Kiedy tryb edycyjny nie jest aktywny naciśnięcie C powoduje zerowanie wskaźników. Programowalny przycisk READ (z książką) zapewnia szybki dostęp do wybranych punktów menu (menu szybkiego dostępu). Etykieta i interfejs PC Na górnej klapce obudowy urządzenia jest podana nazwa urządzenia. Pod tą klapką znajdują się numer identyfikacyjny urządzenia, numer seryjny oraz wartość napięcia zasilania. Pod dolną klapką znajduje się port komunikacyjny do połączenia z PC. Dla zabezpieczenia przed nieupoważnionym otwarciem dolna klapka może być unieruchomiona, wykorzystując istniejący otwór w klapce i obudowie. KONSTRUKCJA MECHANICZNA Zabezpieczenie w obudowie kompaktowej (P0) posiada konstrukcję, która pozwala w prosty sposób zmienić sposób montażu z zatablicowego na natablicowy bądź odwrotnie. Dla P0 jest dostępny zestaw dodatkowych przycisków o swobodnie konfigurowalnym zastosowaniu na przykład do sterowania wyłącznika. Zabezpieczenia o konstrukcji modułowej (P / P / P / P / P) dostarczane są w dwóch typach obudów: Do montażu natablicowego Do montażu zatablicowego W obu typach obudów połączenie może być realizowane poprzez zaciski śrubowe lub gniazda wtykowe. Dwie obudowy 0TE do montażu zatablicowego - można zestawić w kasetę montażową. Pojedyncze moduły zabezpieczeń (wtykane w obudowę) można zestawiać zgodnie z potrzebami użytkownika. Identyfikacja modułów umieszczonych w urządzeniu dokonywana jest samoczynnie przez urządzenie. Podczas każdego uruchomienia urządzenia, ustalana jest liczba i typ podłączonych modułów drogą zapytań poprzez szynę cyfrową, sprawdzana jest poprawność zestawu wstawionych elementów i odpowiednie parametry konfiguracji - w zależności od umieszczonego zestawu modułów - zostają dopuszczone do stosowania. Wartości identyfikacyjne urządzenia, dodatkowo odczytywane przez urządzenie, dostarczają informacji o typie, wariancie i wersji konstrukcyjnej dla każdego modułu. Moduł transformatorowy typu T Moduł transformatorowy przekształca mierzone wartości prądu i napięcia do poziomu przetwarzania wewnętrznego i zapewnia izolację elektryczną. Moduł procesora typu P Moduł procesora przeprowadza konwersję mierzonych zmiennych z postaci analogowej na cyfrową i realizuje wszystkie zadania przetwarzania cyfrowego. Moduł sterowania lokalnego typu L Moduł sterowania lokalnego obejmuje wszystkie elementy sterowania i wyświetlania, oraz interfejs PC. Moduł sterowania lokalnego umieszczony jest za płytą czołową urządzenia. Umieszczony jest równolegle do panelu czołowego i podłączony do modułu procesora taśmą kablową. Moduł komunikacyjny typu A Opcjonalny moduł komunikacyjny umożliwia podłączenie szeregowego interfejsu informacyjnego, dla zintegrowania urządzenia zabezpieczającego z systemem sterowania stacji. Moduł komunikacyjny łączony jest poprzez złącze wtykowe z modułem procesora. Moduły magistrali typu B Moduły magistrali, są to płytki drukowane (PCB), bez umieszczonych żadnych elementów aktywnych. Zapewniają one połączenie elektryczne między różnymi modułami. Używane są dwa typy magistral, tj. analogowa i cyfrowa.

14 [ Zabezpieczenia ] Seria Px0 Moduł dwustanowych WE/WY typu X Moduł ten wyposażony jest w wejścia optyczne do podłączenia sygnałów dwustanowych, jak również w przekaźniki wyjściowe dla sygnałów lub komend. Moduł analogowych WE/WY typu Y Moduł ten wyposażony jest w wejście PT00, wejście 0 ma i dwa wyjścia 0 ma. Dodatkowo są tu dwa wejścia z optoizolacją. Moduł zasilania typu V Moduł zasilający zapewnia elektryczną izolację urządzenia i wytwarza napięcia niezbędne dla pozostałych modułów. Standardowym zestawem dodatkowych elementów w module zasilania są wejścia optyczne i wyjść przekaźnikowych. -H -H -H -H -H.0 -X -X 0. -H -H -H -H -H -H0 -H -H -H -H -H -H X -X.. -X -X -X0 -X -X... Rysunek. Obudowa kompaktowa MiCOM P0 montaż natablicowy

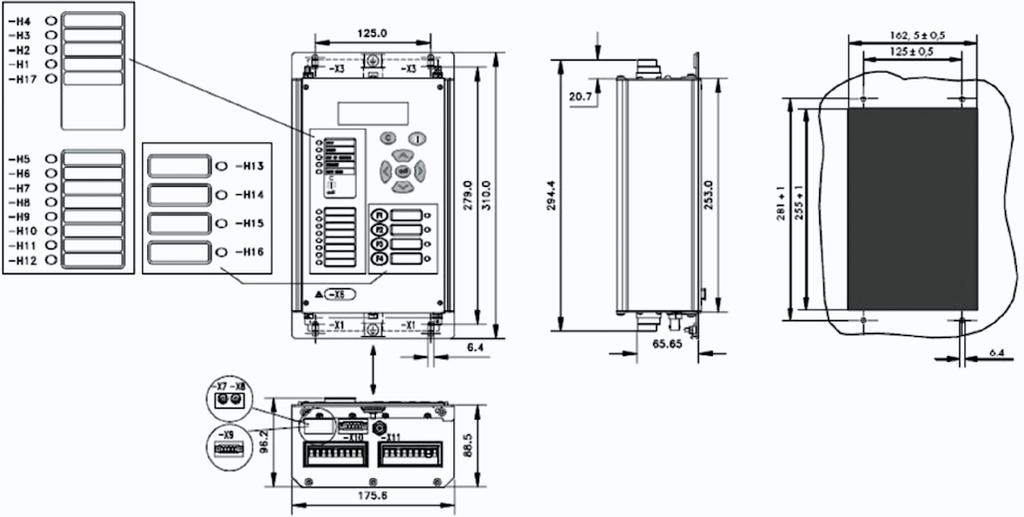

15 [ Zabezpieczenia ] Seria Px0 -H -H -H -H -H.0 -X -X, ± 0, ± 0, 0. -H -H -H -H -H -H0 -H -H -H -H -H -H X -X -X... Rysunek. Obudowa kompaktowa MiCOM P0 montaż zatablicowy

16 [ Zabezpieczenia ] Seria Px0 Obwody pomiaru napięcia U U U UN Wejścia analogowe X: T X:0 T X: T X: Interfejs PC MiCOM P0 Obwody pomiaru prądu L X: X: T U X//Y X:(T) X:(R) L X: X: T X:(C) L X: X: T RS X: X: pomocnicze Napięcie T KMUN Łącze światłowodowe L L L X: X: U00 U U X//Y X: X//Y X: Wejścia cyfrowe Połączenie zalecane tylko dla ZDKSU (ZDKSU: wyznaczanie kierunku zwarcia doziemnego na podstawie parametrów stanu ustalonego) X: X: X: X: U U Wyjścia przekaźnikowe X: X: LUB skrętka U X/Y RS X:(Rx-) X:(Rx+) X:(GND) X:(Tx-) X:(Tx+) X: X: X: X: X:0 X: X: X: X: K K K KMUN tylko skrętka U0 X/Y RS X0:(Rx-) X0:(Rx+) X0:(GND) X0:(Tx-) X0:(Tx+) X: X: X: X: X: X:0 X: K K K K K IRIG-B Synchronizacja czasu U X: Rysunek. MiCOM P0 schemat zacisków urządzenia

17 TRIP ALARM OUT OF SERVICE HEALTHY EDIT MODE [ Zabezpieczenia ] Seria Px0 WYMIARY - OBUDOWA 0 TE Montaż natablicowy Montaż Zatablicowy - metoda.0.0..

18 TRIP ALARM OUT OF SERVICE HEALTHY EDIT MODE [ Zabezpieczenia ] Seria Px0 WYMIARY - OBUDOWA TE Montaż natablicowy Montaż Zatablicowy - metoda.0.0.

19 TRIP ALARM OUT OF SERVICE HEALTHY EDIT MODE TRIP ALARM OUT OF SERVICE HEALTHY EDIT MODE [ Zabezpieczenia ] Seria Px0 Montaż Zatablicowy - METODA (DLA OBUDOWY 0 TE).. Montaż Zatablicowy - metoda (DLA OBUDOWY 0 TE)

20 [ Zabezpieczenia ] Seria Px0 0 P / TE, zaciski śrubowe P / 0TE, zaciski wtykowe P / 0TE, zaciski wtykowe opcja element standardowy P / TE, zaciski śrubowe P / TE, zaciski wtykowe P / TE, zaciski śrubowe P / TE, zaciski wtykowe Y X X X X X Y X X X X X Rysunek. Diagramy rozmieszczenia kart

21 [ Zabezpieczenia ] Seria Px0 P, zaciski wtykowe P A T T X X X X X X V J /U I I 0 I 0 I 0 I 0 I alt. Y I 0 I P, zaciski śrubowe P A T T X X X X X X V J /U I I 0 I 0 I 0 I 0 I alt. Y I 0 I P, zaciski śrubowe P, zaciski wtykowe N X X X X N X X X X Y Y Y Y Rysunek. Diagramy rozmieszczenia kart P / P

22 [ Zabezpieczenia ] Seria Px0 Moduł dwustanowy Typ X I / O Moduł dwustanowy Typ X I O Moduł dwustanowy Typ X I / O Moduł dwustanowy Typ X O Moduł dwustanowy Typ X H Śruba Wtyk X_ 0 0 X_ X_ X_ Wyjścia przekaźnikowe K_0 K_0 K_0 K_0 K_0 K_0 K_0 K_0 Wejścia dwustan. U_0 U_0 U_0 U_0 U_0 U_0 Śruba Wtyk X_ 0 0 X_ X_ X_ Przekaźniki wyjściowe Wejścia dwustan. K_0 K_0 K_0 K_0 K_0 K_0 U_0 U_0 U_0 U_0 U_0 U_0 Śruba Wtyk X_ 0 0 X_ X_ X_ Przekaźniki wyjściowe K_0 K_0 K_0 Wejścia dwustan. U_0 U_0 U_0 U_0 U_0 U_0 Śruba Wtyk X_ 0 0 X_ X_ X_ Wyjścia przekaźnikowe ) K_0 K_0 ) K_0 ) K_0 ) K_0 K_0 Śruba Wtyk X_ 0 0 X_ X_ + + X_ + + Zestyki mocne K_ 0 K_0 K_0 K_0 Moduł komunikacyjny Typ A CH / CH Moduł komunikacyjny Typ A ETH / CH Moduł komunikacyjny (InterMiCOM) Typ A CH Moduł analogowy Typ Y I Moduł dwustanowy Typ X I Wg zamówienia Kanał łącze światłowod. X X//Y U X lub drutowe X X//Y D[R] U D[T] X0 X X//Y RS Kanał tylko łącze drutowe X//Y D[R] U0 D[T] RS IRIG-B synchronizacja czasowa # # U U X RX X TX Wg zamówienia IEC 0 łącze światłow. ST lub łącze światłow. SC X RX U X/Y TX X0 X/Y X/Y i drutowe RJ X X//Y RJ KMUN łącze drutowe X//Y D[R] D[T] RS U U U U0 Wg zamówienia KMUN łącze światłowod. X X//Y U X X//Y U lub drutowe X X//Y D[R] U D[T] RS lub drutowe X//Y X M[DCD] D[R] D[T] E E[G] U +UB RS Śruba Wtyk X_ 0 0 X_ X_ Wyjścia analogowe OK OK 0..0 ma 0..0 ma Wejścia sygnałowe i pomiarowe X_ 0..0 ma PT00 Vin Vin U U # # K_0 U # U_0 K_0 U # U_0 U_0 U_0 U_0 U_0 U_0 U_0 Śruba Wtyk X_ 0 0 Wejścia sygnałowe X_ U_ 0 U_ 0 U_ 0 U_ 0 U_ 0 U_ 0 U_ 0 U_0 X_ X_ U_0 U_0 U_ U_ U_ U_ U_ U_ U_ U_ U_ U_0 U_ U_ U_ U_ Rysunek. Diagramy połączeń Uwagi: W miejsce znaku _ użyj numeru slotu, w którym znajduje się karta ) Moduł WE/WY typu X (xo) jest dostępny z opcjonalnymi stykami statycznymi

23 [ Zabezpieczenia ] Seria Px0 Moduł transformatorowy Typ T -/J -/V/V Moduł transformatorowy Typ T J Moduł zasilacza Typ V I / O Śruba Wtyk Napięciowe wejścia X0 X0 pomiarowe Opcja: U V W N N(e) E(n) T T T T0 Opcja: U U Prądowe wejścia pomiarowe X0 Opcja IA IB T T IC IN T T T Śruba Wtyk X X Prądowe wejścia pomiarowe IN,równ T Śruba Wtyk X_ 0 0 X_ X_ X_ Przekaźniki wyjściowe K_0 K_0 K_0 K_0 K_0 K_0 K_0 K_0 Wejścia dwustan. Vin Vin Vin Vin U_0 U_0 U_0 U_0 Zasilanie + Uzas - PE U00 Rysunek. Diagramy połączeń Uwagi: W miejsce znaku _ użyj numeru slotu, w którym znajduje się karta

24 [ Zabezpieczenia ] Seria Px0 DANE TECHNICZNE Dane ogólne Konstrukcja Obudowa do montażu natablicowego odpowiednia do instalacji na ścianie lub obudowa do montażu zatablicowego odpowiednia dla szaf " i pulpitów sterowniczych Stopień ochrony IP wg DIN VDE 00 i EN 0 lub IEC. IP 0 dla obszaru połączeń tylnych w przypadku obudowy zatablicowej Ciężar Obudowa 0T: około kg Obudowa T: około kg Zaciski Interfejs PC (X) Złącze DIN, typ D-Sub, -pinowe Interfejs komunikacyjny Światłowody (X i X): interfejs światłowodowy F-SMA wg IEC - lub DIN lub IEC - dla światłowodu plastykowego lub BFOC-(ST )- interfejs. wg DIN - lub IEC -0 dla szklanego lub Przewody (X, X0, X): zaciski śrubowe M dla przewodów elastycznych o przekrojach do. mm Interfejs IRIG-B (X) Wtyk BNC Wejścia pomiarowe prądowe Zaciski śrubowe M, samocentrujące z ochroną kabla dla przekrojów przewodów mm Inne wejścia i wyjścia Zaciski śrubowe M we wtyczkach, samocentrujące z ochroną kabla dla przekrojów przewodów 0. do. mm lub zaciski śrubowe Testy Kompatybilność elektromagnetyczna (EMC) Tłumienie interferencji Wg IEC 0 lub IEC CISPR, Klasa A Test impulsu zakłócającego MHz Wg IEC Cz. - lub IEC 0--, Klasa III Napięcie probiercze równoległe:.kv Testowe napięcie różnicowe:.0kv Czas trwania testu: > s Impedancja źródła: 00 Ω Odporność na wyładowania elektrostatyczne Wg EN 0-- lub IEC 0--, poziom testu Wyładowanie stykowe, Pojedyncze wyładowania: > 0 Czas wytrzymania: > s Napięcie probiercze: kv Generator testowy: 0 do 00 MΩ, 0 pf / 0 Ω Odporność na energię promieniowania elektromagnetycznego Wg EN i ENV 00, poziom testu Odległość do testowanego urządzenia (ze wszystkich stron): > m Natężenie pola testowego, częstotliwość 0 do 000 MHz 0V/m Test przy użyciu AM: khz / 0% Pojedynczy test przy 00MHz:AM 00Hz / 00% Wymagania dot. szybkich przebiegów nieustalonych lub impulsów Wg IEC 0-- Czas narastania jednego impulsu: ns Czas trwania impulsu (0% wartości): 0ns Amplituda: kv / kv Czas trwania impulsu: ms Okres impulsu: 00 ms Częstotliwość impulsu:. khz lub khz Impedancja źródła: 0 Ω Test odporności na przepięcia Wg EN lub IEC 000--, poziom testu Testowanie obwodów zasilających, linii eksploatowanych niesymetrycznie / symetrycznie Dla obwodu otwartego czas fali czołowej / czas spadku do połowy wartości: napięcia. / 0 µs Prąd zwarcia, czas fali czołowej / czas spadku do połowy wart.: /0 µs Amplituda: / kv Częstotliwość impulsów: > /min Impedancja źródła: / Ω Odporność na zakłócenia indukowane w przewodzenie przez pola częstotliwości radiowych Wg EN lub IEC 000--, poziom testu Napięcie testowe zakłócające: 0V Odporność na pola magnetyczne o częstotliwości sieciowej Wg EN lub IEC 000--, poziom Częstotliwość: 0 Hz Natężenie pola testowego: 0 A/m. Składowa przemienna (pulsacja) w zasilaniu pomocniczym DC Wg IEC -: % Izolacja Test napięciowy Wg IEC - lub EN 00 kv AC, 0 s W próbie napięciowej wejść zasilających musi być użyte napięcie stałe (. kv DC). Próbie napięciowej nie podlega interfejs PC. Test wytrzymałości na napięcie impulsowe Wg IEC - Czas narastania impulsu:. µs Czas do połowy wartości: 0 µs Wartość piku: kv Impedancja źródła: 00 Ω

25 [ Zabezpieczenia ] Seria Px0 Trwałość mechaniczna Test wibracyjny Wg EN 0-- lub IEC --, Klasa ostrości testu Zakres częstotliwości w eksploatacji: 0 do 0 Hz, 0.0 mm 0 do 0 Hz, 0. g Zakres częstotliwości podczas transportu: 0 do 0 Hz, g Reakcja na wstrząsy i próba wytrzymałości, próba rzucania Wg EN 0-- lub IEC --, Klasa ostrości testu Przyśpieszenie: g/ g Trwanie impulsu: ms Test sejsmiczny Wg EN 0-- lub IEC --, procedura testu A, klasa Zakres częstotliwości: do Hz,. mmm /. mm do Hz, 0/ m/s x okres Testy rutynowe Wszystkie testy wg EN 0- lub IEC - Test napięcia Wg IEC -.kv AC, s W próbie napięciowej wejść zasilających musi być użyte napięcie stałe (. kv DC). Próbie napięciowej nie podlega interfejs PC. Dodatkowy test cieplny 00%-owy test wytrzymałości cieplnej, wejścia pod obciążeniem Warunki środowiskowe Zakres temperatury otoczenia Zalecany zakres temperatur: - o C do + o C lub + o F do + o F Graniczny zakres temperatur: - o C do + 0 o C lub - o F do + o F Zakres wilgotności otoczenia % wilgotność względna (średniorocznie), do dni przy wilgotności względnej % i w temp. 0 o C, kondensacja niedopuszczalna Promieniowanie słoneczne Unikać wystawiania przedniego panelu na bezpośrednie światło słoneczne Wejścia i wyjścia Wejścia pomiarowe Częstotliwość Częstotliwość znam. fnom: 0 i 0 Hz (nastawialna) Zakres roboczy: 0. do.0 fnom Zabezpieczenie f<> 0 do 0 Hz Zabezpieczenie od przewzbudzenia 0. do, fn Prąd Prąd znamionowy Inom: lub A /AC (ustawialne) Znamionowy pobór mocy na fazę: < 0. VA przy Inom Znamionowe obciążenie: ciągłe: Inom przez 0 s: 0 Inom przez s: 00 Inom Znamionowy prąd udarowy: 0 Inom Napięcie Napięcie znamionowe Unom: 0 do 0V AC (ustawialne) Znamionowy pobór mocy na fazę: <0. VA przy Unom: 0VA Znamionowe obciążenie: ciągłe 0 V AC Wejścia sygnałów binarnych Max. dopuszczalna wartość 00 Vdc Napięcie pracy Wersja standardowa: V ( do 0 V) Wersje specjalne (oddzielne opcje zamówieniowe): V / 0V / V / V Pobór mocy na wejście: Unom = do 0 V DC: 0. W ± 0% Unom > 0 V DC: U x ma ±0% Wejście stałoprądowe Prąd wejściowy 0- ma Zakres wartości: 0-. x IDC,nom(=0mA) Maksymalny dopuszczalny prąd ciągły: 0 ma Maksymalne dopuszczalne napięcie wejść.: V Obciążalność wejścia: 00 Ω Kontrola otwarcia obwodu: 0 0 ma (nastawa) Kontrola przeciążenia: >. ma Ograniczanie zera: x I DC,nom (nastawa) Termometr rezystancyjny Dopuszczalny tylko PT00 Zakres wartości: -0.0 do + o C Konfiguracja -przewodowa max. 0Ω/prz. Dopuszczalne zwarcie i rozwarcie wejścia Kontrola otwarcia obwodu: θ> + o C i θ< -0 o C Wyjście stałoprądowe Prąd wyjściowy 0-0 ma Maksymalne dopuszczalne napięcie.: V Obciążalność wyjścia: 00 W

26 [ Zabezpieczenia ] Seria Px0 Wyjścia przekaźnikowe Napięcie znamionowe: 0 V DC, 0 V AC Prąd ciągły: wyjścia funkcji zabezpieczeniowych A Prąd krótkotrwały: 0 A przez 0. s Zdolność łączeniowa: 000 W (VA) przy L/R = 0 ms Przerywanie prądu: przy 0 V DC i L/R = 0 ms 0.A przy 0 V AC i cos j = 0. A Interfejsy Interfejs IRIG-B Min/Max poziom U wejściowego 00 mvpp / 0 Vpp Impedancja wejścia kω dla khz Izolacja galwaniczna kv Interfejs PC Szybkość transmisji: 0. do. kbaud (ustawialna) Interfejs KOM Protokół przełączalny pomiędzy: IEC00--0, IEC0--0, Modbus, DNP.0, Courier Prędkość transmisji 00 do 000 bit/s Interfejs KOM Protokół Prędkość transmisji IEC do 00 bit/s Połączenie przewodami drutowymi Przez RS lub RS, izolacja kv Odległość, którą można łączyć: połączenie punkt-punkt. do 00 m połączenie wielopunktowe do 00 m Typowe dane charakterystyczne Minimalny czas trwania impulsu na wyłącz: 0. do 0 s (regulowany) Minimalny czas trwania impulsu na załącz: 0. do 0 s (regulowany) Zabezpieczenie odległościowe Minimalny czas do wykrycia zwarcia: ms Czas zerowania detektora zwarć: 0 ms ± 0ms Czułość kierunkowa (bez pamięci napięciowej): 00 mv+/-0% Najkrótszy czas do wyłączenia: P/ ok. ms P ok. ms Współczynnik powrotu: 0. Zabezpieczenie przeciążeniowe Współczynnik powrotu: 0. Najkrótszy czas do wył.: ok. ms Czas zerowania pobudzenia: ok. ms Zabezpieczenie napięciowe Współczynnik powrotu od do 0% Najkrótszy czas do wyłączenia: ok. 0 ms Czas zerowania pobudzenia: ok. 0 ms Odchylenia wartości roboczych Warunki odniesienia Sygnały sinusoidalne, całkowite zniekształcenie harmonicznymi %, temperatura otoczenia 0 o C i znamionowe napięcie pomocnicze U A,nom Odchylenie Odchylenie względem nastawy w warunkach odniesienia. Połączenie światłowodami plastykowymi Długość fali świetlnej: 0 nm Wyjścia optyczne: min. -. dbm Czułość optyczna: min. -0 dbm Wejścia optyczne: maks. - dbm Odległość, na którą można łączyć : maks. m Połączenie światłowodami szklanymi G0/ Długość fali świetlnej: 0 nm Wyjścia optyczne: min. -. dbm Czułość optyczna: min. - dbm Wejścia optyczne: maks. -0 dbm Odległość, na którą można łączyć : maks. 00 m Połączenie światłowodami szklanymi G./ Długość fali świetlnej: 0 nm Wyjścia optyczne: min. - dbm Czułość optyczna : min. - dbm Wejścia optyczne: maks. -0dBm Odległość, na którą można łączyć : maks. 00 m
