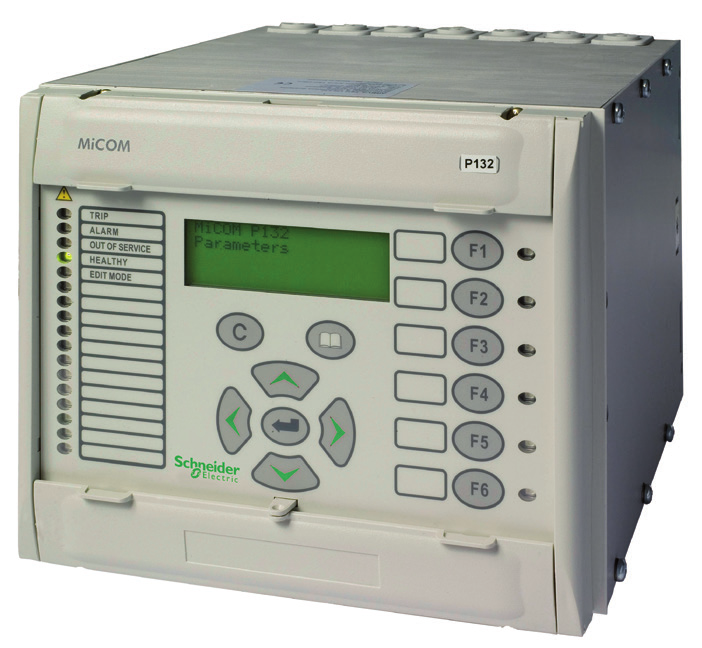

MiCOM P132. [ Zabezpieczenia ] Seria Px30. Zabezpieczenie nadprądowe

Transkrypt

1 [ Zabezpieczenia ] Seria Px0 MiCOM P Zabezpieczenie nadprądowe MiCOM P to zespół zabezpieczeń nadprądowych i napięciowych dedykowany do ochrony urządzeń w sieciach wysokiego i średniego napięcia. Systemy te mogą pracować w układzie z punktem zerowym izolowanym uziemionym poprzez impedancję czy rezystancję. Mnogość funkcji zabezpieczeniowych wbudowanych w to urządzenie pozwala chronić szerokim zakresem zastosowań odcinki kablowe i napowietrzne, transformatory i silniki. MiCOM P w obudowie 0TE W celu łatwej adaptacji do pracy w różnych układach, przekaźnik oferuje możliwość konfiguracji funkcji zabezpieczeniowych w oddzielnych bankach nastaw. P może opcjonalnie pracować jako sterownik polowy. Pozwala na sterowanie do łączników w polu pracujących w ponad 0 dostępnych układach. Dzięki wykorzystaniu dużej liczby wejść binarnych i wyjść przekaźnikowych można skutecznie wyeliminować stosowane dotychczas dodatkowe zewnętrzne urządzenia zmniejszając tym samym koszt instalacji. P oferuje bogatą liczbę funkcji zabezpieczeniowych, które mogą być indywidualnie załączane odstawiane w zależności od potrzeb danej aplikacji. P oferuje pomoc przy uruchomieniu i przy testowaniu, jak również w czasie pracy poprzez odczyt wielu cyklicznie zmieniających się wielkości operacyjnych (prądów i napięć oraz zmiennych obliczonych na ich podstawie), stanów sygnałów dwustanowych, pomiarów energii (czynnej i biernej, pobieranej i oddawanej). Liczniki zdarzeń dostarczają danych dla obliczeń statystycznych. P ma budowę modułową. y są umieszczone w aluminiowej obudowie i elektrycznie połączone poprzez szynę analogową i cyfrową. Nominalny zakres napięć dla wejść dwustanowych wynosi do 0V DC (bez konieczności przełączania). Dostępne są również wykonania gdzie próg przełączenia wejścia podniesiono do V, 0V, V V. Również napięcie zasilające posiada szeroki zakres, nominalne wynosi: 0-0V DC i 00-0V AC. Wszystkie wyjścia można wykorzystać zarówno dla sygnalizacji jak i komend. P wyposażony jest opcjonalnie w jedno niskoprądowe wejście i dwa wyjścia analogowe 0 0 ma, których charakterystyka interpolowana jest przez regulowane punkty pracy. Wejście analogowe wyposażone jest w układ kontrolujący jego pracę w warunkach zwarcia i przerwy w obwodzie pomiarowym. Dodatkowo możliwa jest współpraca z jednym przetwornikiem rezystancyjno-temperaturowym RTD.

2 [ Zabezpieczenia ] Seria Px0 FUNKCJE ZABEZPIECZENIA P bez pom. U P z pom. U 0/ Zabezpieczenia nadprądowe o charakterystyce prądowo-niezależnej ( stopnie, dla zwarć fazowych oraz dla składowej zerowej) Zabezpieczenia nadprądowe o charakterystyce prądowo-zależnej ( stopnie dla zwarć fazowych oraz dla składowej zerowej) określania kierunku zwarcia dla zabezpieczeń nadprądowych -- 0/ Zabezpieczenie od załączenia na zwarcie Zabezpieczenie przeciążeniowe (model cieplny z pomiarem wielkości true RMS ) Zabezpieczenie kierunkowe mocowe -- Zabezpieczenie nadprądowe składowej przeciwnej (asymetria) N Zabezpieczenia ziemnozwarciowe (w tym admitancyjne) -- /0S/LR/ Zabezpieczenie silnikowe (z pomiarem wielkosci true RMS ) Zabezpieczenie przeciążeniowe Zabezpieczenie podprądowe Zabezpieczenie podnapięciowe składowej zgodnej, przeciwnej i zerowej -- Zabezpieczenie nadnapięciowe składowej zgodnej, przeciwnej i zerowej -- Zabezpieczenie pod- nadczęstotliwościowe -- Telezabezpieczenie (praca współbieżna) Automatyka SPZ Automatyka kontroli synchronizmu -- O 0BF Lokalna rezerwa wyłącznikowa 0/ Kontrola obwodów pomiarowych Zabezpieczenie f< z kontrolą mocy czynnej P -- Zabezpieczenie Q> z kontrolą napięcia U -- Sygnalizacja wartości granicznej Logika programowalna Logika sterowania baterią kondensatorów ZEGAR Sterowanie łącznikami O ) O ) Funkcje sygnałów jednobitowych Blokady polowe O ) O ) interfejsy komunikacyjne (skrętka światłowód) O O Interfejs synchronizacji czasu IRIG-B O O Interfejs InterMiCOM O ) O ) wyjścia analogowe 0-0 ma O ) O ) wejście analogowe 0-0 ma O ) O ) wejście czujnika RTD O ) O ) klawiszy funkcyjnych ) ) standard O opcja -- brak ) tylko z modułem IO ) tylko dla wykonania 0 oraz TE Obok funkcji wymienionych powyżej i pełnej samokontroli w P są następujące funkcje ogólne: Wybór banku nastaw Protokoły zdarzeń: operacyjnych, przeciążeniowych, ziemnozwarciowych (oznaczonych cechą czasu) Zestaw pomiarów przeciążeniowych, doziemnych, zakłóceniowych Rejestracja zakłóceń (oznaczonych cechą czasu, wraz z przebiegami analogowymi)

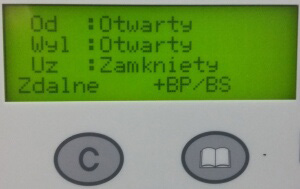

3 [ Zabezpieczenia ] Seria Px0 Sterowanie i wyświetlacz Lokalny panel sterowniczy z wyświetlaczem LCD klawiszy funkcyjnych (dostępnych dla obudowy 0 oraz TE) diody LED, z nich dopuszcza swobodną konfigurację przyporządkowanie funkcji w dwukolorowych opcjach (żółty i czerwony). Dla obudowy TE dostępnych jest 0 jednokolorowych diod Interfejs PC Opcjonalne wejście IRIG-B (synchronizacja czasu) Opcjonalny interfejs komunikacyjny do stacyjnego systemu sterowania i kontroli Interfejsy komunikacyjne Wymiana informacji odbywa się poprzez lokalny panel sterowniczy, interfejs PC i opcjonalny moduł komunikacyjny. Interfejs komunikacyjny KOM wykorzystuje jeden z dostępnych protokołów: IEC / IEC / Modbus / DNP.0 / Courier. Alternatywnym rozwiązaniem jest protokół zgodny z IEC 0 (pojedynczy redundantny). Standardy powyższe pozwalają na przekazywanie do systemu informacji ruchowych współpracując z innymi urządzeniami obsługującymi dany protokół. Drugi port komunikacyjny (KMUN) obsługuje wyłącznie protokół IEC i jest dedykowany jako łącze inżynierskie do edycji nastaw. Opcjonalny port InterMiCOM (KMUN) służy do bezpośredniej wymiany informacji pomiędzy dwoma urządzeniami. Klawisze funkcyjne klawiszy funkcyjnych dostępnych jest dla obudowy 0 oraz TE. Do każdego klawisza można przypisać pojedyncza funkcję komendę sterowania łącznikiem. Każda operacja aktywacji/deaktywacji klawisza jest rejestrowana. Dodatkowo klawisze funkcyjne mogą pełnić role klawiszy szybkiego dostępu do wybranych miejsc menu poprzez możliwość przypisania im listy do tego typu elementów. Naciskając każdorazowo ten sam klawisz, użytkownik w szybki i prosty sposób zostaje przekierowany do wybranego miejsca menu. Dla każdego klawisza użytkownik może zdefiniować jego tryb działania odpowiedni dla przyporządkowanej funkcji. W celu zabezpieczenia przed nieautoryzowanym dostępem osób trzecich dostęp do klawiszy funkcyjnych jest chroniony hasłem. Zdejmowalny panel Pozwala na montaż przekaźnika w trudno dostępnych niewidocznych częściach rozdzielnicy i wyprowadzenie panelu sterowniczego na elewację za pomocą elastycznego kabla ekranowanego. Przy wykorzystaniu tej opcji jednostka bazowa wyposażona jest dodatkowo w diody LED. CECHY Do połączenia panela z jednostką bazową wykorzystuje się kabel w standardzie RJ (Ethernet) o długości m. Kabel ten wchodzi do opcji zamówieniowej. Jego maks. długość może wynosić 0 m. Możliwość podłączenia panelu przerwanie tego połączenia w dowolnym momencie pracy urządzenia bez konsekwencji na poprawną pracę funkcji urządzenia. W przypadku braku połączenia z panelem komunikacja z urządzeniem odbywa się poprzez port szeregowy RS pod dolna klapka jednostki bazowej

4 [ Zabezpieczenia ] Seria Px0 Zdejmowalny panel przedni Wymiary otworu montażowego

5 [ Zabezpieczenia ] Seria Px0 Funkcje główne Funkcje główne są autonomicznymi grupami funkcyjnymi, mogą być indywidualnie załączane i wyłączane dla realizacji szczególnej aplikacji. Grupy funkcyjne, które są zbędne i zostały zablokowane przez użytkownika są kompletnie zamaskowane (za wyjątkiem parametrów konfiguracyjnych - dzięki którym każdą z funkcji można załączyć wyłączyć), parametry związane z konfiguracja takiej funkcji są niedostępne. Taka koncepcja pozwala na bogaty i uniwersalny zakres zastosowań urządzenia w jednym wykonaniu przy zachowaniu jasnego i bezpośredniego procesu nastawczego i możliwości adaptacji do zadań zabezpieczeniowych i sterowniczych zgodnie z potrzebami. Funkcje sterownicze Dla odwzorowania stanów łączników P wykorzystuje dodatkowy moduł WE/WY dla sterowania do trzech łączników w polu. ten wyposażony jest w wejść cyfrowych do dwubitowego odwzorowania stanu położenia łączników oraz wyjść przekaźnikowych do realizowania komend sterowniczych. Sterowanie może być inicjowane poprzez wejścia cyfrowe komendy zdalne.przeznaczeniem pozostałych wejść dwustanowych jest obsługa pojedynczych (-bitowych) sygnałów operacyjnych; są one przetwarzane zgodnie z ich ważnością dla stacji (np. gotowość wyłącznika). Dla każdego wejścia obsługującego łącznik i każdego wolnego wejścia można ustawić parametry uwzględniające drgania zestyków. P wysyła komendy łączeniowe w połączeniu z kontrolą gotowości łączników i testem poprawności operacji; a następnie kontroluje czasy pozycji przejściowych łączników. Jeżeli wykryto uszkodzenie łącznika, stan ten będzie wskazywany przez diodę LED (nastawa fabryczna). Zanim zostanie wysłana komenda łączeniowa, P sprawdza blokady łączeniowe pod kątem zgodności z bieżąca topologia pola stacji. Blokady łączeniowe są ustawiane dla każdego rodzaju pola w nastawach domyślnych jako blokada polowa z bez blokady stacyjnej. Poprzez nastawy równania blokad mogą być dostosowane do potrzeb konkretnego pola i stacji. Wizualizacja i funkcjonalność systemu blokad odpowiada logice swobodnie programowalnej. Przy włączeniu P w zintegrowany stacyjny system sterowania i zabezpieczeń, bazą dla sprawdzania blokad łączeniowych są równania blokad polowych z blokadami stacyjnymi. Jeżeli P nie został włączony w zintegrowany system stacyjny, bazą dla sprawdzania blokad łączeniowych są równania blokad polowych bez blokad stacyjnych, można jednak włączyć w równania blokad zewnętrzne obwody okrężne. Jeżeli topologia pola stacji zezwala na łączenie to jest wydawana komenda łączeniowa. Jeżeli tej zgody brak, to komenda łączeniowa jest odrzucana i odpowiednia informacja pojawia się na wyświetlaczu (dla nastaw fabrycznych). Jeżeli typ pola nie wymaga wszystkich wyjść dwustanowych to pozostające wyjścia można w dowolny sposób wykorzystać. Oprócz wyjść dla komend łączeniowych jest również możliwe pobudzenie wyjść poprzez komendy części zabezpieczeniowej urządzenia. Opcja sterowania łącznikami

6 [ Zabezpieczenia ] Seria Px0 FUNKCJE ZABEZPIECZENIOWE ZABEZPIECZENIE NADPRĄDOWE Z CHARAKTERYSTYKĄ CZASOWĄ NIEZALEŻNĄ Zabezpieczenie nadprądowe niezależne (NPN) działa w oparciu o pomiar wielkości analogowych (A, B, C, N) z niezależnym obliczaniem wartości fazowych składowej zgodnej, przeciwnej i zerowej. Dla każdego z systemów pomiarowych są dostępne stopnie prądowe. Dla fazowego systemu pomiarowego - każdy ze stopni kontroluje oddzielnie wartości fazowe. Stopnie czasowe mierzące składową zerową mogą generować sygnał ogólnego pobudzenia. W razie potrzeby można to pobudzenie odstawić. Pobudzenie dowolnego stopnia nadprądowego zarówno dla składowej podstawowej, przeciwnej, jak i zerowej można odstroić od prądu magnesowania. Jako kryterium jest brany pod uwagę stosunek drugiej harmonicznej prądów fazowych do harmonicznej podstawowej. Stabilizacja ta, jest selektywna fazowo skuteczna w odniesieniu do wszystkich trzech faz zależnych od wybranej nastawy. Na potrzeby aplikacji dla elektrowni wiatrowych i fotowoltaicznych, gdzie prąd zakłóceniowy może być niewiele większy od roboczego - wprowadzono kontolę podnapięciową dla stopni zabezpieczenia nadprądowego składowej podstawowej. Funkcja ta współpracuje z logiką kontroli obwodów pomiarowych. Przemijające pobudzenia progu IN> mogą być sumowane w ciągu nastawionego czasu. Jeżeli zsumowany czas pobudzenia osiągnie wartość większą niż nastawiona to zostaje wysłana komenda wyłącz wraz z odpowiednim sygnałem. Dodatkowo, wartości operacyjne dla wszystkich stopni nadprądowych mogą być ustawione jako parametry dynamiczne. Dla nastawialnego czasu podtrzymania, przełączenie na zestaw parametrów dynamicznych realizuje się poprzez zewnętrzny sygnał. Kiedy zostanie odmierzony czas podtrzymania to przywrócone zostają parametry statyczne (początkowe). ZABEZPIECZENIE NADPRĄDOWE O CHARAKTERYSTYCE CZASOWEJ ZALEŻNEJ Zabezpieczenie nadprądowe zależne działa w oparciu o niezależny pomiar wartości analogowych (A, B, C, N) tak jak zabezpieczenie NPN. Dodatkowo z odfiltrowanej harmonicznej podstawowej (0Hz) jest wydzielona składowa przeciwna. Trzy prądy fazowe, składowa przeciwna i prąd IN są analizowane w oddzielnych jednostopniowych systemach pomiarowych. Działanie urządzenia powodujące rozruch ogólny dla wszystkich stopni dla prądu zerowego IN oraz dla składowej przeciwnej może zostać odstawione. Dla indywidualnych systemów pomiarowych użytkownik może wybrać jedną z wielu charakterystyk wyłączania. Pobudzenie stopnia dla prądów fazowych i prądu składowej przeciwnej może być stabilizowane od wpływu prądu magnesowania. Jako kryterium jest wówczas brany stosunek drugiej harmonicznej prądów fazowych do harmonicznej podstawowej. Stabilizacja ta jest również selektywna fazowo skuteczna w odniesieniu do wszystkich trzech faz, zależnie od wybranej nastawy. Stopień dla składowej przeciwnej prądu jest wykorzystywany do stabilizacji wszystkich prądów fazowych Charakterystyki zależne IDMT

7 [ Zabezpieczenia ] Seria Px0 Przemijające pobudzenia dla stopni prądowych fazowych, dla składowej przeciwnej zerowej mogą być sumowane w ciągu nastawionego czasu. Jeżeli zsumowany czas pobudzenia osiągnie odpowiednią dla wybranej charakterystyki wartość to zostaje wysłana komenda wyłącz. Dodatkowo, wartości operacyjne dla wszystkich stopni nadprądowych mogą być ustawione jako parametry dynamiczne. Dla nastawialnego czasu podtrzymania, przełączenie na zestaw parametrów dynamicznych realizuje się poprzez zewnętrzny sygnał. Kiedy zostanie odmierzony czas podtrzymania to przywrócone zostają parametry statyczne (początkowe). OKREŚLANIE KIERUNKU ZWARCIA Dzięki powyższej funkcji P może być użyty jako zabezpieczenie nadprądowe zwłoczne kierunkowe. Dla stopni prądowych I>,I>>,IN>,IN>> oraz dla zabezpieczenia nadprądowego o charakterystyce prądowo-zależnej użytkownik może wybrać tryb kiedy stopień powinien działać do przodu, do tyłu bezkierunkowo. Kierunek jest określany w oddzielnych systemach pomiarowych dla prądów fazowych i dla prądu zerowego. System pomiarowy Rozruch Charakterystyka kierunkowa Wybrane zmienne dla pomiarów I meas V meas P A I A V BC = V BN - V CN B I B V CA = V CN - V AN C I C V AB = V AN - V BN A - B I A V BC = V BN - V CN B - C I C V AB = V AN - V BN C - A I C V AB = V AN - V BN A - B - C I C V AB = V AN - V BN Kierunek w przód Kierunek w tył Kąt charakterystyczny α P α N G GF I N V NG = -/. (V AN + V + V ) BN CN -0o...+0 o (nastawialny) + o + o + o +0 o +0 o +0 o + o W systemie mierzącym kierunkowość dla poszczególnych stopni, wybierane jest napięcie międzyfazowe przeciwne do wybranego prądu fazowego w zależności od rodzaju zwarcia. Do określenia kierunku zwarcia wybierany jest odpowiedni kąt charakterystyczny. W systemie pomiaru kierunkowości dla stopni prądowych IN zwłocznych, kierunek jest wyliczany na podstawie obliczonego wektora napięcia Uo; wybór kąta charakterystycznego zależy od sposobu uziemienia punktu neutralnego sieci. System pomiaru kierunkowości dla stopni nadprądowych zwłocznych dla prądu zerowego nie jest dostępny do chwili przekroczenia przez wartość Uo wartości nastawionej. Użytkownik może wybrać czy w przypadku niedostępnego systemu pomiaru, urządzenie ma zakładać zgodność z wcześniej ustawionym kierunkiem pobudzenia czy ma się blokować. Dodatkowo można określić odmienny sposób pracy dla stopni nadprądowych w obwodzie prądu zerowego (przy braku możliwości określenia kierunku zakłócenia dla zakłóceń fazowych zakłada się kierunek zgodny, lecz niezgodny dla zakłóceń w obwodzie Io). WSPÓŁPRACA Z ŁĄCZEM (TELEZABEZPIECZENIE) ten może być używany w połączeniu z układem do określania kierunku zwarcia. Dla tego celu urządzenie musi być odpowiednio połączone przewodami pilotującymi z sąsiednim urządzeniem na drugim końcu zabezpieczanej linii. Użytkownik może wybrać czy telezabezpieczenie będzie sterowane tylko przez stopnie nadprądowe zwłoczne kierunkowe, stopnie nadprądowe zwłoczne kierunkowe w obwodzie Io, oba jednocześnie. Dla omawianej funkcji w urządzeniach zabezpieczeniowych umieszczonych na stronie zasilającej w sieci promieniowej nie wymagane jest określanie kierunku. AUTOMATYKA SPZ Sterowanie SPZ działa w trybie trójfazowym. Możliwe są cykle SPZ z pojedynczym szybkim cyklem (SZS) i do dziewięciu kolejno po sobie następujących czasowo-zwłocznych załączeń (OZS). Są możliwe cykle SPZ bez cyklu szybkiego. Dla specjalnych zastosowań, wyłączenie przed pierwszym cyklem SPZ (SZS OZS) może być opóźnione. Kolejne załączenia są oddzielnie zliczane oraz sygnalizowane. Test cykli można uruchomić poprzez jeden z interfejsów urządzenia.

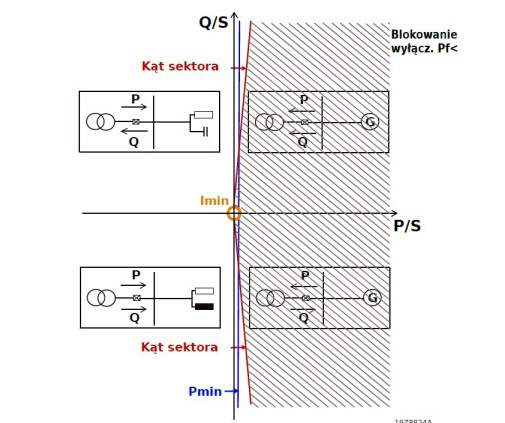

8 [ Zabezpieczenia ] Seria Px0 ZABEZPIECZENIE MOCOWE KIERUNKOWE Zabezpieczenie kontroluje przekroczenie limitu mocy czynnej biernej, przysiad mocy i odwrotny kierunek przepływu dla niesymetrycznego obciążenia. Określanie mocy odbywa się na bazie podstawowej składowej harmonicznej prądów fazowych i napięć faza-ziemia. ZABEZPIECZENIE SILNIKA Dla zabezpieczenia silnika indukcyjnego z bezpośrednim rozruchem oraz z wirnikiem o parametrach krytycznych są przeznaczone następujące funkcje: Rozpoznawanie trybu pracy Model cieplny silnika jako zabezpieczenie przeciążeniowe Wybór charakterystyki prądowo-czasowej: odwrotnie kwadratowej logarytmicznej Zabezpieczenie przed wielokrotnymi rozruchami (gromadzenie się ciepła w wirniku) Oddzielne stałe czasowe nagrzewania w czasie pracy i w czasie postoju (wybieg) Kontrola kolejnych rozruchów z funkcją blokady przy przewidywanym przekroczeniu dopuszczalnego obciążenia cieplnego przy następnym rozruchu (patrz rysunek) Zabezpieczenie przed wydłużonym, ciężkim rozruchem i przed zablokowanym wirnikiem. 00 m in % 0 Pamięć przeciążeniowa TERMICZNE ZABEZPIECZENIE PRZECIĄŻENIOWE Funkcja ta realizuje termiczne zabezpieczenie przeciążeniowe dla linii, transformatorów i uzwojeń stojanów silników WN. Najwyższa wartość jednego z trzech prądów fazowych jest wykorzystywana do modelu cieplnego zgodnie z DIN IEC -. Czas wyłączania wyznaczany jest przez nastawienie termicznej stałej czasowej t dla obiektu zabezpieczanego i przez nastawienie poziomu wyłączania DJ wyl i zależy od sumarycznego obciążenia termicznego DJ o : Może być wysyłany sygnał ostrzegania, odpowiednio do nastawionego poziomu ostrzegawczego DJ alarm. W celu zwiększenia dokładności obliczeń model cieplny może być korygowany pomiarem temperatury otoczenia z zewnętrznego czujnika RTD poprzez wejście analogowe 0-0 ma. ZABEZPIECZENIE PRZED ASYMETRIĄ Składowa przeciwna prądu jest określana na podstawie odfiltrowanej harmonicznej podstawowej trzech prądów fazowych. Pomiar składowej przeciwnej odbywa się w dwóch stopniach nadprądowych z prądowo-niezależną charakterystyką działania Blokowanie załączenia Dozwolona liczba rozruchów trzy następujące po sobie rozruchy t t Pamięć przeciążenia i licznik rozruchów

9 [ Zabezpieczenia ] Seria Px0 ZABEZPIECZENIE POD- I NADNAPIĘCIOWE Zabezpieczenie pod- i nadnapięciowe zwłoczne wykorzystuje składową podstawową napięć fazowych i Uo jak również składową zgodną i przeciwną tych napięć. Każdy z trzech stopni nadnapięciowych zwłocznych może wykorzystać napięcie fazowe, napięcie składowej zgodnej, napięcie składowej zerowej i napięcie składowej przeciwnej. Trzy dodatkowe stopnie podnapięciowe zwłoczne kontrolują napięcia fazowe i napięcie składowej zgodnej. Napięcia fazowe mogą zostać wyznaczone, zależnie od wymagań, przy użyciu bądź to napięć międzyfazowych, bądź też napięć fazowych. Przy obliczaniu napięcia składowej zerowej, użytkownik może wybierać miedzy napięciem składowej zerowej, wyliczanym wewnętrznie z trzech napięć fazowych napięciem powstającym zewnętrznie, (na przykład w układzie otwartego trójkąta ) i zasilającym czwarte napięciowe wejście pomiarowe. ZABEZPIECZENIE NAD- I PODCZĘSTOTLIWOŚCIOWE ten ma cztery stopnie. Każdy z nich może działać w jednym z poniższych trybów pracy: kontrola nad i podczęstotliwościowa kontrola nad i podczęstotliwościowa połączona z nadzorem szybkości zmian częstotliwości (df/dt) kontrola nad i podczęstotliwościowa połączona z nadzorem uśrednionej szybkości zmian częstotliwości Df/Dt dla automatyki SCO ZABEZPIECZENIE PRZED ZAMKNIĘCIEM WYŁĄCZNIKA NA ZWARCIE W przypadku zamknięcia biegunów wyłącznika, gdy nie został jeszcze otwarty uziemnik nie naprawiono uszkodzenia przewodu, mogłoby nastąpić niezamierzone zwarcie. Komenda ręcznego zamknięcia jest kontrolowana przez określony czas nastawiony przez użytkownika. Podczas tego czasu pojawienie się sygnału ogólnego pobudzenia ( inne zależne od nastawy) wywołuje bezzwłoczne wysłanie komendy wyłącz. ZABEZPIECZENIE PRZED AWARIĄ WYŁĄCZNIKA Komenda wyłącz uruchamia zwłokę czasowa, w celu sprawdzenia działania wyłącznika. Po upływie czasu zwłoki, utrzymywanie się pobudzenia powoduje wysłanie sygnału o uszkodzeniu wyłącznika, który służy do wydania drugiej komendy wyłączenia, - jeśli taki jest wybór dokonany przez użytkownika, do wydania rozkazu wyłączenia sąsiadującemu urządzeniu zabezpieczającym. Wprowadzenie sygnału uszkodzenie wyłącznika poprzez odpowiednio skonfigurowane wejście dwustanowe w trakcie trwania pobudzenia powoduje niezwłoczna komendę wyłączenia. ZABEZPIECZENIA ZIEMNOZWARCIOWE ADMITANCYJNE, NADPRĄDOWE LUB KIERUNKOWE OKREŚLAJĄCE KIERUNEK W OPARCIU O PRZEBIEGI W STANACH USTALONYCH W zabezpieczeniu istnieje możliwość wyboru następujących kryteriów: admitancyjnych (Yo, Go Bo) nadprądowego kierunkowego (czynno biernomocowego). W zabezpieczeniach admitancyjnych można nastawić kryteria admitancyjne Yo i/ kryteria konduktancyjne Go susceptancyjne Bo. Dla zabezpieczeń admitancyjnych można wprowadzić korekcję kątową kompensującą uchyby filtrów składowej zerowej. Kryteria Go oraz Bo posiadają osobne nastawy dla zwarcia doziemnego w kierunku linii oraz kierunku szyn rozdzielni. W kryterium kierunkowym, kierunek zwarcia doziemnego wyznaczany jest poprzez analizę napięcia składowej zerowej (np. z układu otwartego trójkąta przekładników napięciowych) i prądu składowej zerowej (np. z przekładnika Ferrantiego). Warunki pomiarowe można określić (cos j sin j obwodu) odpowiednio do sposobu uziemienia punktu zerowego (punkt zerowy uziemiony przez rezystor, kompensowany punkt zerowy izolowany). W obwodzie cos j (dla sieci kompensowanej), nastawialny przedział kąta powoduje ograniczenie błędów przy określaniu kierunku zwarcia (wynikających na przykład z błędu kątowego dla przekładnika Ferrantiego i przekładników napięciowych). Czułość i kąt przedziału działania może być nastawiany niezależnie dla kierunku do przodu i do tyłu. Alternatywnie, można przeprowadzić obliczenia oparte tylko na wartości prądu (bez określania kierunku). W tym przypadku, jako kryterium zwarcia doziemnego wykorzystuje się tylko moduł nadprądowy odfiltrowanego prądu składowej zerowej. Obie procedury wykorzystują, zgodnie z nastawą, bądź odfiltrowaną składową podstawową bądź piątą harmoniczną. SYGNALIZACJA WARTOŚCI GRANICZNEJ Prądy fazowe, napięcia fazowe i międzyfazowe poddawane są obróbce. Dla każdego z tych zestawów określana jest najwyższa i najniższa wartość. Są one porównywane z nastawionymi progami rozruchowymi i po odliczeniu nastawionego opóźnienia dostępne jako sygnały. Dzięki temu prądy i napięcia mogą być kontrolowane pod względem przekroczenia górnej granicy obniżenia poniżej dolnej wartości progowej. Współczynnik odpadu dla tej funkcji jest bliski jedności. KONTROLA SYNCHRONIZMU Dzięki zastosowaniu dodatkowego przekładnika napięciowego P realizuje funkcje kontroli synchronizmu przed załączeniem wyłącznika zdalnie z panelu lokalnego oraz w trybie automatycznym. Funkcja ta znajduje zastosowanie w promieniowych systemach rozdzielczych.

10 [ Zabezpieczenia ] Seria Px0 0 KONTROLA OBWODU POMIAROWEGO Układ kontroluje prądy fazowe i napięcia międzyfazowe. Kontrola prądów jest oparta na założeniu maksymalnej dopuszczalnej różnicy między największym i najmniejszym prądem fazowym odniesionym do największego prądu - jest porównywana z nastawioną wartością. Również w układzie dwóch przekładników (przekładniki prądowe w dwóch fazach) jest możliwa powyższa kontrola. Napięcie międzyfazowe jest kontrolowane w powiązaniu z prądami fazowymi. Jeżeli niski próg prądowy jest przekroczony przynajmniej przez jeden prąd fazowy, wówczas trzy napięcia międzyfazowe są sprawdzane w poszukiwaniu ustawionego poziomu minimalnego. W uzupełnieniu obserwacji amplitudy może być kontrolowana również kolejność napięć międzyfazowych. ZEGAR STEROWANIA BATERIĄ KONDENSATORÓW - TIMERI Użytkownik ma możliwość wyboru sterowania baterią kondensatorów: z zewnętrznego zegara poprzez wejścia binarne poprzez kontrolę przepływu mocy biernej za pomocą dedykowanego zegara wewnętrznego W tym ostatnim przypadku możliwe jest ustawienie czasu załączenia i wyłączenia wyłącznika baterii z dokładnością minuty z uwzględnieniem odpowiedniego dnia tygodnia. AUTOMATYKA SCO DLA UKŁADÓW Z GENERACJĄI Jest to nowa automatyka dedykowana do układów z generacją energii (elektrownie wiatrowe fotowoltaiczne). Główny algorytm oparty jest o jednoczesne działanie kryteriów częstotliwościowych i mocowych. W przypadku gdy częstotliwość spadnie poniżej nastawy rozpoczyna się pomiar mocy czynnej z uwzględnieniem kierunku jej przepływu. Gdy ta również przekroczy nastawiony próg - po czasie zwłoki następuje wyłączenie generatora. Dostępnych jest 0 niezależnych stopni częstotliwościowych. UKŁAD PROGRAMOWALNEJ LOGIKI Układ logiczny konfigurowany przez użytkownika pozwala wykonać operacje logiczne na sygnałach binarnych w ramach algebry Boole a. W procedurze konfiguracyjnej każdy sygnał w zabezpieczeniu może być połączony z bramką logiczną OR AND, a także może być zanegowany. Sygnał wyjściowy z danej logiki może być podany jako sygnał wejściowy na inne stopnie logiki w celu budowy złożonej logiki. Sygnał wyjściowy, dla każdego działania, podawany jest na oddzielne stopnie zwłoki czasowej, z dwoma elementami czasowymi w każdym z nich, posiadające możliwość wyboru trybów działania. Tak wiec sygnałowi wyjściowemu dla każdego działania można przypisać swobodnie konfigurowaną charakterystykę czasową. Za pomocą sygnałów ciągłych nie podlegającym zatrzaskiwaniu, monostabilnych sygnałów wyzwalających i bistabilnych ustawiających / zerujących, można sterować równaniami logicznymi z zewnątrz przy pomocy dowolnego interfejsu urządzenia. P oferuje swobodnie konfigurowanych funkcji logicznych oraz dodatkowe z długim czasem zwłoki, które mogą być wykorzystane m.in. do realizacji wewnętrznego zegara w układzie sterowania baterią kondensatorów. Aby utrzymać stabilność napięcia w systemie elektroenergetycznym, z generatorów zasilających musi być dostarczona wystarczająca moc bierna. Wraz ze zwiększającą się ilością instalacji, wymóg ten dotyczy również zdecentralizowanych generatorów energii odnawialnej. W zależności od stanu źródeł zasilania mogą one nie być w stanie dostarczyć odpowiedniej ilości mocy biernej, a w najgorszym przypadku mogą ja nawet pobierać, co jest tym bardziej niekorzystne dla stabilności sieci energetycznej. W celu uniknięcia tego ostatniego warunku urządzenie oferuje dodatkową funkcję będącą kombinacją kierunkowego kryterium mocy biernej i elementów podnapięciowych z niezależnym czasem zwłoki.

11 [ Zabezpieczenia ] Seria Px0 FUNKCJE KONTROLNE I REJESTRACJA SYNCHRONIZACJA ZEGARA P zawiera wewnętrzny zegar który może być ustawiany poprzez klawiaturę. Wszystkie zdarzenia są oznaczone cechą czasu bazującą na tym zegarze (z rozdzielczością ms) i wprowadzane do pamięci zgodnie z ich ważnością i sygnalizowane poprzez interfejs komunikacyjny. Jeżeli urządzenie jest sprzęgnięte z systemem nadzoru to wtedy system będzie synchronizował P poprzez telegram czasowy protokołu IEC IEC 0 z dokładnością ±0 ms. Możliwa jest też synchronizacja poprzez wejście IRIG-B. Wewnętrzny zegar będzie korygowany i zapewni działanie z dokładnością ± ms. WYBÓR BANKU NASTAW Wszystkie nastawy dla zabezpieczenia nadprądowego i innych funkcji zabezpieczeniowych takich jak SPZ i praca współbieżna mogą być zdefiniowane w niezależnych bankach nastaw. Przełączanie pomiędzy tymi bankami może być zrealizowane poprzez jeden z interfejsów urządzenia. ZAPIS DANYCH OPERACYJNYCH Nieulotna pamięć kołowa zapewnia ciągły zapis sygnałów i zdarzeń zachodzących w systemie (do 000 pozycji). Odpowiednie stany, każdy z pełnym znacznikiem daty oraz czasu początku i końca sygnału, wprowadzane są w kolejności chronologicznej. Zapisowi podlegają czynności operacyjne takie jak aktywizacja blokowanie funkcji, a także lokalne testowanie kontrolne i kasowanie. Zapisywany jest początek i koniec tych zdarzeń, o ile stanowią one odchylenie od normalnego działania (np. przeciążenie, zwarcie doziemne zwarcie w obwodzie). GROMADZENIE DANYCH O PRZECIĄŻENIACH Sytuacje przeciążeniowe w sieci stanowią odchylenie od normalnego działania systemu i dopuszczalne są tylko przez krótki czas. Funkcje chroniące przed przeciążeniem, zaimplementowane w urządzeniach zabezpieczających, rozpoznają sytuacje przeciążeniowe w systemie i zapewniają gromadzenie danych o przeciążeniach, takich jak moduł prądu przeciążenia, względne nagrzewanie podczas występowania przeciążenia oraz czas jego trwania. W urządzeniu jest dostępnych ostatnich rejestracji ze stanów przeciążeniowych. Jeśli wystąpi ich więcej, a pamięć nie zostanie w międzyczasie wyczyszczona, to nastąpi zapis z wymazaniem najstarszej rejestracji. GROMADZENIE DANYCH O ZWARCIACH DOZIEMNYCH Jeśli wystąpi zwarcie doziemne w sieci z izolowanym punktem zerowym uziemionym przez dławik, to początkowo, możliwa jest kontynuacja pracy sieci, bez wprowadzenia ograniczeń. Uruchomione w urządzeniu zabezpieczającym funkcje wykrywania zwarć doziemnych rozpoznają je i dostarczają danych, takich jak moduł napięcia składowej zerowej i czas trwania zwarcia doziemnego. REJESTRACJA ZWARCIA DOZIEMNEGO Gdy sieć energetyczna znajduje się w stanie zwarcia doziemnego, odpowiednie stany, każdy z pełnym znacznikiem daty oraz czasu początku i końca sygnału, wprowadzane są w kolejności chronologicznej do nieulotnej pamięci. Wprowadzane są również zmierzone dane o zwarciu doziemnym, z pełnym oznakowaniem daty i czasu wystąpienia. W urządzeniu jest dostępnych ostatnich rejestracji zwarć doziemnych. Jeśli wystąpi ich więcej, a pamięć nie zostanie w międzyczasie wyczyszczona, to nastąpi zapis z wymazaniem najstarszej rejestracji. REJESTRACJA PRZECIĄŻEŃ Gdy chroniony obiekt znajduje się w stanie przeciążenia, odpowiednie stany, każdy z pełnym znacznikiem daty oraz czasu początku i końca sygnału, wprowadzane są w kolejności chronologicznej do nieulotnej pamięci. Wprowadzane są również zmierzone dane przeciążeniowe, z pełnym oznakowaniem daty i czasu wystąpienia.

12 [ Zabezpieczenia ] Seria Px0 PANEL STEROWANIA LOKALNEGO GROMADZENIE DANYCH O ZAKŁÓCENIACH Zwarcie w systemie opisywane jest jako awaria. Uruchomione w urządzeniu funkcje zabezpieczające przed skutkami zwarć w systemie rozpoznają zwarcia występujące w systemie i uruchamiają gromadzenie związanych z nimi danych pomiarowych, takich jak moduł prądu zwarciowego i czas trwania zwarcia. Jako czas uzyskania danych, użytkownik może określić bądź to moment końca zakłócenia bądź też pojawienie się komendy wyłącz. Jest również możliwe pobudzenie poprzez sygnał zewnętrzny. Pozyskiwanie danych pomiarowych zwarcia dokonywane jest w pętli pomiarowej wybranej przez urządzenie zabezpieczające oraz dostarcza wartości impedancji i reaktancji, jak też wartości prądu, napięcia i kąta. Odległość do miejsca zwarcia określana jest na podstawie mierzonej reaktancji zwarcia i odczytywana jest w odniesieniu do nastawionej wartości 00% zabezpieczanego odcinka linii. Lokalizacja zwarcia jest podawana bądź to dla każdego wykrytego zwarcia, bądź też tylko dla zwarć, którym towarzyszy wyłączenie (według wyboru użytkownika). REJESTRATOR ZWARCIA Gdy system energetyczny znajduje się w stanie zwarcia, odpowiednie stany, każdy z pełnym znacznikiem daty oraz czasu początku i końca sygnału, wprowadzane są w kolejności chronologicznej do nieulotnej pamięci. Zapamiętywane są również zmierzone dane o zwarciu, z pełnym oznaczeniem daty i czasu ich uzyskania. Ponadto w trakcie zwarcia zapisywane są próbkowane wartości wszystkich wejść analogowych, jak prądy i napięcia fazowe. W urządzeniu jest dostępnych ostatnich rejestracji zakłóceń. Jeśli wystąpi ich więcej, a pamięć nie zostanie w międzyczasie wyczyszczona, to nastąpi zapis z wymazaniem najstarszej rejestracji. SAMOKONTROLA Obszerne procedury samokontroli urządzenia zapewniają wykrywanie wewnętrznych błędów sprzętowych i programowych tak, aby nie mogły one powodować niewłaściwego funkcjonowania zabezpieczeń. Odczyt i zmiana nastaw Odczyt cyklicznie aktualizowanych pomiarowych danych operacyjnych i sygnałów stanu Odczyt protokołów zdarzeń operacyjnych i protokołów kontrolnych Odczyt protokołów zdarzeń (po przeciążeniach, zakłóceniach doziemnych zwarciach w systemie) Kasowanie jednostki i pobudzanie funkcji sterowniczych przewidzianych do wsparcia procesu testowania i uruchamiania DRZEWO MENU URZĄDZENIA Poprzez klawisze kursorów i wyświetlacz LCD, użytkownik porusza się wewnątrz menu opisanego tekstowo. Tekst opisowy może być przełączony z wersji polskiej na inna zapamiętana w urządzeniu (np. na wersję angielską). Zmiany nastaw mogą być przygotowane i potwierdzone poprzez klawisz E, który oprócz tego służy do wyzwalania lokalnych funkcji sterowniczych. Przewidziano hasło dostępu do trybu zmian, aby chronić przed niepożądanym nieautoryzowanym dostępem do nastaw generowaniem funkcji sterowniczych. W przypadku błędnego wprowadzenia danej, wyjście z trybu zmian z pominięciem zmienionej wartości jest możliwe poprzez klawisz C. Wciśnięcie klawisza strony powoduje automatyczne przejście do określonego miejsca menu. Po włączeniu napięcia pomocniczego, przeprowadzany jest test funkcjonalny. W trakcie eksploatacji testy samokontroli przeprowadzane są okresowo. Jeśli wyniki testu różnią się od wartości domyślnych, to do nieulotnej pamięci sygnałów samokontroli wprowadzany zostaje odpowiedni komunikat. Wynik diagnozy uszkodzenia decyduje o tym, czy nastąpi blokada urządzenia zabezpieczającego, czy też zostanie wysłane jedynie ostrzeżenie.

13 [ Zabezpieczenia ] Seria Px0 KONSTRUKCJA MECHANICZNA Zabezpieczenia dostarczane są w dwóch typach obudów: do montażu natablicowego do montażu zatablicowego W obu typach obudów połączenie jest realizowane poprzez zaciski śrubowe. Obudowy do montażu zatablicowego - uwzględniając różne szerokości obudów - można zestawić w pełna kasetę montażową. Pojedyncze moduły zabezpieczeń (wciskane w gniazda obudowy) można zestawiać zgodnie z potrzebami użytkownika. Składniki tworzące urządzenie mogą być zidentyfikowane poprzez etykietę identyfikacyjną typu widoczna na przedniej części urządzenia. MODUŁY MAGISTRALI B y magistrali, są to płytki drukowane (PCB), bez umieszczonych żadnych elementów aktywnych. Zapewniają one połączenie elektryczne miedzy różnymi modułami. W użyciu są dwa typy magistral, tj. analogowa i cyfrowa. MODUŁ L - STEROWANIA LOKALNEGO sterowania lokalnego obejmuje wszystkie elementy sterowania i wyświetlania, oraz interfejs PC. sterowania lokalnego umieszczony jest za płytą czołową urządzenia. Rozmieszczony jest równolegle do panelu czołowego i podłączony do modułu procesora taśmą kablową. MODUŁ PROCESORA P procesora przeprowadza konwersję mierzonych zmiennych z postaci analogowej na cyfrową i realizuje wszystkie zadania przetwarzania cyfrowego. MODUŁ TRANSFORMATOROWY T transformatorowy przekształca mierzone wartości prądu i napięcia do poziomu przetwarzania wewnętrznego i zapewnia izolację elektryczną. MODUŁ WE/WY ten wyposażony jest w wejścia dwustanowe do podłączenia sygnałów jak również w przekaźniki wyjściowe dla sygnałów, komend, jak również ich kombinacji. W zależności od typu może być wyposażony w wejść / wyjść, wejść / wyjść, wyjść wejścia. MODUŁ ZASILANIA V zasilający zapewnia elektryczną izolację urządzenia zabezpieczającego i wytwarza napięcia niezbędne dla pozostałych modułów. Zależnie od wybranej wersji konstrukcyjnej, dodatkowym wyposażeniem są wejścia z optoizolacją i wyjścia przekaźnikowe. Identyfikacja modułów umieszczonych w urządzeniu dokonywana jest przez samo urządzenie. Podczas każdego uruchomienia urządzenia, ustalana jest liczba i typ podłączonych modułów drogą zapytań poprzez szynę cyfrową, sprawdzana jest poprawność zestawu wstawionych elementów i odpowiednie parametry konfiguracji - w zależności od umieszczonego zestawu modułów - zostają dopuszczone do stosowania. Wartości identyfikacyjne urządzenia, dodatkowo odczytywane przez urządzenie, dostarczają informacji o typie, wariancie i wersji konstrukcyjnej dla każdego modułu. MODUŁ KOMUNIKACYJNY A Opcjonalny moduł komunikacyjny umożliwia podłączenie szeregowego interfejsu informacyjnego, dla zintegrowania urządzenia zabezpieczającego z systemem sterowania podstacji. komunikacyjny łączony jest poprzez złącze wtykowe z modułem procesora. P zawsze wyposażony jest w porty komunikacyjne. Pierwszy dedykowany do współpracy z systemem typu SCADA może być przystosowany do współpracy ze skrętką ekranowaną, światłowodem łączem ethernetowym (standardowym redundantnym IEC 0 z możliwością wysyłania do sygnałów Goose) Protokół redundantny jest zgodny z normami dot. wykonań: PRP (Parallel Redundancy Protocol) RSTP (Rapid Spanning Tree Protocol) SHP (Self Healing Protocol) DHP (Dual Homing Protocol). UWAGA: y z protokołami SHP oraz DHP muszą współpracować z dedykowanym switchem Micom K. Drugi port ma zastosowanie jako łącze inżynierskie i jest zawsze przystosowany do współpracy ze skrętką ekranowaną. Możliwe jest także wykorzystanie portu nr w module RETH do realizacji łącza inzynierskiego w standardzie IEC0.

14 [ Zabezpieczenia ] Seria Px0 MODUŁ InterMicom A Opcjonalny moduł komunikacyjny umożliwia wymianę informacji binarnych pomiędzy dwoma współpracującymi ze sobą urządzeniami MODUŁ WEJŚĆ / WYJŚĆ ANALOGOWYCH Y Opcjonalny moduł wyposażony w wejścia i wyjścia realizujące pomiary w pętli niskoprądowej 0-0 ma. Dodatkowo posiada standardowe wejścia dwustanowe MODUŁ PRZETWORNIKÓW REZYSTANCYJNO- TEMEPERATUROWYCH Y Opcjonalny moduł wyposażony w wejść rezystancyjno-temperaturowych RTD realizujących bezpośredni pomiar temperatury za pośrednictwem czujników Pt00 0 P T I I / U I / U 0 0 V I O P A CH CH A ETH A CH CH N Y T A ETH A CH I T I I / U I / U O I O H P A CH CH N Y T A ETH A CH I T I I / U I / U I O I H I O I Y I I O I H I O I O I H I O I Y I I O I H I O O I O H V V I O I O 0 O I O H Standard P T VIO Opcje: A CH CH A ETH RETH A CH N IO IO IO O H IH I Y I Y T procesora transformatorów: I / brak U I/U I/U U / brak I U / brak I zasilacza komunikacji Ethernet InterMiCOM wykrywania doziemień przejściowych weść i wyjść wejść i wyjść wejść i wyjść cyfrowych wyjść przekaźnikowych wyjść silnoprądowych weść i wyjść silnoprądowych wejść cyfrowych wejść / wyjść analogowych przetworników RTD Rozmieszczenie modułów

15 [ Zabezpieczenia ] Seria Px0 Zasilacz zasilacza Wejścia cyfrowe Typ V U00 wtykowa Listwa zaciskowa śrubowa 0 0 K0 K0 K0 0 K0 K0 K0 K0 K0 U0 U0 U0 U0 0 Wyjścia przekaźnikowe przekładników Listwa zaciskowa śrubowa wtykowa Typ T U I O T T T T T T T T 0 0 Wejścia pomiarowe 0 przekładników Listwa zaciskowa śrubowa wtykowa Typ T I U napięciowe Wejścia pomiarowe prądowe T0 T T T T T T T 0 0 Wejścia pomiarowe 0 przekładników Listwa zaciskowa śrubowa wtykowa Typ T I U napięciowe Wejścia pomiarowe prądowe T0 Wejścia cyfrowe 0 U0 K0 K0 we/wy cyfrowych Typ I O Listwa zaciskowa wtykowa śrubowa 0 K0 K0 K0 K0 0 0 U0 U0 U0 U0 U0 0 Wyjścia przekaźnikowe Wejścia cyfrowe 0 U0 we/wy cyfrowych Typ I H Listwa zaciskowa wtykowa śrubowa U0 U0 U0 U0 U0 0 Wyjścia przekaźnikowe K0 K0 K0 K0 K0 K0 wejść cyfrowych Wejścia cyfrowe U0 Typ I U0 U0 U0 U0 U0 U0 U0 Listwa zaciskowa śrubowa wtykowa U U U U U U U0 U0 U U U U U U0 U U 0 T T T 0 0 Wejścia pomiarowe napięciowe T0 0 TE 0TE Wejścia cyfrowe wtykowa Listwa zaciskowa śrubowa 0 K0 K0 K0 0 0 K0 K0 K0 K0 K0 U0 U0 U0 U0 0 0 Wyjścia przekaźnikowe we/wy cyfrowych I O Typ U0 U0

16 [ Zabezpieczenia ] Seria Px0 komunikacji Typ A ETH komunikacji Typ A CH CH komunikacji Typ A CH komunikacji Typ A RETH czujników RTD Typ Y T Listwa zaciskowa KOM R 0 Base FL //Y U Listwa zaciskowa KOM światłowód //Y U Listwa zaciskowa KOM światłowód //Y U Listwa zaciskowa R Ethernet PORT światłowód ST //Y U Listwa zaciskowa śrubowa wtykowa ma T 0 Base FL //Y U //Y U //Y U T //Y U U0 0 R T U //Y U 00 Base F 0 Base T / 00 Base T Kanał //Y RJ //Y D(R) D(T) U0 0 LUB skrętka (Rx-) (Rx+) (Tx-) (Tx+) (Tx-) (Tx+) KOM skrętka (Rx-) (Rx+) //Y //Y U Synchronizacja czasu IRIG-B U0 U LUB skrętka (Rx-) (Rx+) (Tx-) (Tx+) E LUB skrętka //Y M(DCD) D(R) D(T) E(G) +UB //Y RS RS U U R T 0 Ethernet PORT światłowód ST KOM RS / //Y U //Y U //Y D(R) D(T) U0 Alarm PORT K K Alarm PORT Synchronizacja czasu IRIG-B U U0 U0 U0 U0 U0 U0 U0 U0 Typ wyjść przekaźnikowych O Typ wyjść przekaźnikowych H Typ wyjść przekaźnikowychi O we/wy analogowych Typ Y I Listwa zaciskowa śrubowa wtykowa TE 0TE 0 0 Wyjścia przekaźnikowe Listwa zaciskowa śrubowa wtykowa TE 0TE 0 0 Wyjścia przekaźnikowe Listwa zaciskowa śrubowa wtykowa TE 0TE 0 0 Wyjścia przekaźnikowe Listwa zaciskowa śrubowa wtykowa 0 We / wy analogowe K00 K00 K00 K0 U0 K00 K ma K ) K U ) K00 K00 ) ) K00 K K00 K K00 Wejścia cyfrowe U00 U00 U00 U00 U00 U ma Wejścia cyfrowe U0 U0 U0 U0 0-0 ma U0 U0 PT 00

17 [ Zabezpieczenia ] Seria Px0 DANE TECHNICZNE DANE OGÓLNE Konstrukcja Obudowa do montażu natablicowego odpowiednia do instalacji na ścianie obudowa do montażu zatablicowego odpowiednia dla szaf i pulpitów sterowniczych. Stopień ochrony IP wg DIN VDE 00 i EN 0 IEC. IP 0 dla obszaru połączeń tylnych w przypadku obudowy zatablicowej. Cieżar Obudowa 0T: Obudowa T: około kg około kg Zaciski Interfejs PC () Złącze DIN, typ D-Sub, -pinowe. Interfejs komunikacyjny Światłowody ( i i, ): interfejs światłowodowy F-SMA wg IEC - DIN IEC - dla światłowodu plastykowego BFOC-(ST )- interfejs. wg DIN - IEC -0 dla światłowodu szklanego Przewody (, 0, ): zaciski śrubowe M dla przewodów elastycznych o przekrojach do. mm InterMiCOM RS () Złącze DIN, typ D-Sub, -pinowe Interfejs IRIG-B () Wtyk BNC Wejścia pomiarowe prądowe Zaciski śrubowe M, samocentrujące z ochrona kabla dla przekrojów przewodów mm zaciski śrubowe M Inne wejścia i wyjścia Zaciski śrubowe M, samocentrujące z ochrona kabla dla przekrojów przewodów 0. do. mm zaciski śrubowe M TESTY Kompatybilność elektromagnetyczna (EMC) Tłumienie interferencji Wg IEC 0 IEC CISPR, Klasa A Test impulsu zakłócającego MHz Wg IEC Cz. - IEC 0--, Klasa III Napięcie probiercze równoległe:.kv Testowe napięcie różnicowe:.0kv Czas trwania testu: > s Impedancja źródła: 00 W Odporność na wyładowania elektrostatyczne Wg EN 0-- IEC 0--, poziom testu Wyładowanie stykowe, Pojedyncze wyładowania: > 0 Czas wytrzymania: > s Napięcie probiercze: kv Generator testowy: 0 do 00 MW, 0 pf / 0 W Odporność na energię promieniowania elektromagnetycznego Wg EN i ENV 00, poziom testu Odległość do testowanego urządzenia (ze wszystkich stron): > m Natężenie pola testowego, częstotliwość 0 do 000 MHz 0V/m Test przy użyciu AM: khz / 0% Pojedynczy test przy 00MHz:AM 00Hz / 00% Wymagania dot. szybkich przebiegów nieustalonych impulsów Wg IEC 0-- Czas narastania jednego impulsu: ns Czas trwania impulsu (0% wartości): 0ns Amplituda: kv / kv Czas trwania impulsu: ms Okres impulsu: 00 ms Częstotliwość impulsu:. khz Impedancja źródła: 0 W Test odporności na przepięcia Wg EN IEC 000--, poziom testu Testowanie obwodów zasilających, linii eksploatowanych niesymetrycznie / symetrycznie Dla obwodu otwartego czas fali czołowej / czas spadku do połowy wartości: napięcia. / 0 μs Prąd zwarcia, czas fali czołowej / czas spadku do połowy wart.: /0 μs Amplituda: / kv Częstotliwość impulsów: > /min Impedancja źródła: / W Odporność na zakłócenia indukowane w przewodzenie przez pola częstotliwości radiowych Wg EN IEC 000--, poziom testu Napięcie testowe zakłócające: 0V Odporność na pola magnetyczne o częstotliwości sieciowej Wg EN IEC 000--, poziom Częstotliwość: 0 Hz Natężenie pola testowego: 0 A/m. Składowa przemienna (pulsacja) w zasilaniu pomocniczym DC Wg IEC -: % Izolacja Test napięciowy Wg IEC - EN 00 kv AC, 0 s W próbie napięciowej wejść zasilających musi być użyte napięcie stałe (. kv DC). Próbie napięciowej nie podlega interfejs PC. Test wytrzymałości na napięcie impulsowe Wg IEC - Czas narastania impulsu:. μs Czas do połowy wartości: 0 μs Wartość piku: kv Impedancja źródła: 00 W

18 [ Zabezpieczenia ] Seria Px0 Trwałość mechaniczna Test wibracyjny Wg EN 0-- IEC --, Klasa ostrości testu Zakres częstotliwości w eksploatacji: 0 do 0 Hz, 0.0 mm 0 do 0 Hz, 0. g Zakres częstotliwości podczas transportu: 0 do 0 Hz, g Reakcja na wstrząsy i próba wytrzymałości, próba rzucania Wg EN 0-- IEC --, Klasa ostrości testu Przyspieszenie:. g/ g Trwanie impulsu: ms Test sejsmiczny Wg EN 0-- IEC --, procedura testu A, klasa Zakres częstotliwości: do Hz,. mmm /. mm do Hz, 0/ m/s x okres Testy rutynowe Wszystkie testy wg EN 0- IEC - Test napięcia Wg IEC -.kv AC, s W próbie napięciowej wejść zasilających musi być użyte napięcie stałe (. kv DC). Próbie napięciowej nie podlega interfejs PC. Dodatkowy test cieplny 00%-owy test wytrzymałości cieplnej, wejścia pod obciążeniem Warunki środowiskowe Zakres temperatury otoczenia Zalecany zakres temperatur: - o C do + o C + o F do + o F Graniczny zakres temperatur: - o C do + 0 o C - o F do + o F Zakres wilgotności otoczenia % wilgotność względna (średniorocznie), do dni przy wilgotności względnej % i w temp. 0oC, kondensacja niedopuszczalna Promieniowanie słoneczne Unikać wystawiania przedniego panelu na bezpośrednie światło słoneczne. WEJŚCIA I WYJŚCIA Wejścia pomiarowe Częstotliwość Częstotliwość znam. fnom:0 i 0 Hz (nastawialna) Zakres roboczy: 0. do.0 fnom Zabezpieczenie f<> Hz Prąd Prąd znamionowy Inom: A /AC (ustawialne) Znamionowy pobór mocy na fazę: < 0. VA przy Inom Znamionowe obciążenie: ciągłe: Inom przez 0 s: 0 Inom przez s: 00 Inom Znamionowy prąd udarowy: 0 Inom Napięcie Napięcie znamionowe Vnom:0 do 0 V AC (ustawialne) Znamionowy pobór mocy na fazę: <0. VA przy Vnom: 0 VA Znamionowe obciążenie: ciągłe 0 V AC Wejścia sygnałów binarnych Znamionowe napięcie robocze Standard: > V (Vn = do 0 V DC) Opcja: >0 V (Vn = do 0 V DC) Opcja: > V (Vn = 0 do 0 V DC) Pobór mocy na wejście: Standard dla V in = do 0 V DC: 0. W ± 0% Standard dla V in > 0 V DC: V in * ma ± 0% Opcje dla V in, > próg rozruchu: V in * ma ± 0% Wejście stałoprądowe Prąd wejściowy 0-0 ma Zakres wartości: 0-. x I DC,nom (=0mA) Maksymalny dopuszczalny prąd ciagły:0 ma Maksymalne dopuszczalne napięcie wejśc.: V Obciążalność wejścia: 00 W Kontrola otwarcia obwodu: 0 0 ma (nastawa) Kontrola przeciążenia: >. ma Ograniczanie zera: x I DC,nom (nastawa) Termometr rezystancyjny analogowy: tylko Pt00 RTD: Pt00, Ni00, Ni0 Zakres wartości: -0 do + oc Konfiguracja -przewodowa Dopuszczalne zwarcie i rozwarcie wejścia Wyjście stałoprądowe Prąd wyjściowy 0-0 ma Maksymalne dopuszczalne napięcie wyjś.: V Obciążalność wyjścia: 00 W Wyjścia przekaźnikowe Napięcie znamionowe: 0 V DC, 0 V AC Prąd ciągły: wyjścia funkcji zabezpieczeniowych A wyjścia funkcji sterowniczych A Prąd krótkotrwały: 0 A przez 0. s Załaczalnosc:000 W (VA) przy L/R = 0 ms Wyłączalność: przy 0 V DC i L/R = 0 ms...0.a przy 0 V AC i cos j= 0....A

19 [ Zabezpieczenia ] Seria Px0 Wyjścia przekaźnikowe H; IH Styki silnoprądowe tylko do aplikacji napięcia DC Napięcie znamionowe: Prąd ciągły: Prąd krótkotrwały: Zdolność łączeniowa: Przerywanie prądu: przy 0 V DC i L/R = 0 ms przy 0 V DC obc. rezystanc. NTERFEJSY Interfejs PC Szybkość transmisji:0. do. kbaud (ustawialna) 0 V DC 0 A 0 A przez 0.0 s 0 A przez s 0 A 0 A 0 A Interfejs IEC0 Łącze ethernetowe oparte o standard IEC 0 Połączenie przewodami drutowymi Gniazdo: RJ Izolacja, kv Prędkość transmisji: 0 00 Mbit/s Czułość optyczna: min. -, dbm Wejścia optyczne: maks. - dbm Dla światłowodu G./: Wyjścia optyczne: min. - dbm Czułość optyczna: min. -, dbm Wejścia optyczne: maks. - dbm Interfejs KMUN Protokół IEC 00--0, IEC 0--0, Modbus, Courier, DNP.0 (przełączalny programowo) Szybkość transmisji:0. do kbaud (ustawialna) Interfejs KMUN Protokół IEC Szybkość transmisji:0. do, kbaud (ustawialna) I Interfejs KMUN InterMiCOM, transmisja asynchroniczna, full duplex Szybkość transmisji:0. do, kbaud (ustawialna) Połączenie światłowodowe (00 Mbit/s multiomodowe) Gniazdo SC Długość fali świetlnej: 00 nm Dla światłowodu G0/: Wyjścia optyczne: min. -, dbm Czułość optyczna: min. - dbm Wejścia optyczne: maks. - dbm Dla światłowodu G./: Wyjścia optyczne: min. -0 dbm Czułość optyczna: min. - dbm Wejścia optyczne: maks. - dbm Połączenie przewodami drutowymi Przez RS RS, izolacja kv Odległość, którą można łączyć: połączenie punkt-punkt połączenie wielopunktowe Połączenie światłowodami plastykowymi Długość fali świetlnej: Wyjścia optyczne: Czułość optyczna: Wejścia optyczne: Odległość, na którą można łączyć : Połączenie światłowodami szklanymi G0/ Długość fali świetlnej: Wyjścia optyczne: Czułość optyczna: Wejścia optyczne: Odległość, na którą można łączyć : Połączenie światłowodami szklanymi G./ Długość fali świetlnej: Wyjścia optyczne: Czułość optyczna: Wejścia optyczne: Odległość, na którą można łączyc : Odległość, na którą można łączyć: do 00 m do 00 m 0 nm min. -. dbm min. -0 dbm maks. -dbm maks. m 0 nm min. -. dbm min. - dbm maks. -0dBm maks. 00 m 0 nm min. - dbm min. - dbm maks. -0dBm maks. 00 m maks. 00 m Interfejs IRIG-B Format B, sygnał modulowany amplitudowo khz, Kod BCD Połączenie światłowodowe (0 Mbit/s multiomodowe) Gniazdo ST Długość fali świetlnej: 0 nm Dla światłowodu G0/: Wyjścia optyczne: min. -, dbm

20 [ Zabezpieczenia ] Seria Px0 0 Typowe dane charakterystyczne Funkcje główne Minimalny czas impulsu wyłącz: Minimalny czas impulsu załącz: 0. do 0 s (ustawialny) 0. do 0 s (ustawialny) Zabezpieczenie nadprądowe zależne i niezależne Czas działania : 0 ms, typowo 0 ms Czas powrotu: 0 ms, typowo 0 ms Współczynnik powrotu: 0. Określenie kierunkowości zwarcia międzyfazowego Znam. kąt akceptacji dla decyzji wyboru kierunku w przód : ± 0 Współczynnik powrotu dla kierunku w przód / w tył : Wartość wyzwalająca dla prądów: 0. Inom Wartość wyzwalająca dla napięć międzyfazowych: 0.00 VI nom przy V nom = 00V Wartość wyzwalająca dla prądu zerowego: 0.0 Inom Wartość wyzwalająca dla napięcia zerowego: 0.0 do 0.V nom / (ustawialne) Nad- i podnapięciowe zabezpieczenie zwłoczne Czas działania : 0 ms, typowo 0 ms Czas powrotu: ms, typowo 0 ms Współczynnik powrotu: do 0 % Zabezpieczenie mocowe kierunkowe Czas działania : 0 ms, typowo 0 ms Czas powrotu: 0 ms, typowo 0 ms Współczynnik powrotu P>, Q>: 0.0 do 0. Współczynnik powrotu P<, Q<: 0.0 do 0 Odchylenia wartości roboczych Warunki odniesienia Sygnały sinusoidalne przy nominalnej częstotliwości, całkowite zniekształcenie harmonicznymi %, temperatura otoczenia 0 o C znamionowe napięcie pomocnicze V nom Odchylenia wartości operacyjnych Zabezpieczenie nadprądowe zależne i niezależne fazowe i zerowoprądowe stopnie prądowe ±% stopnie składowej przeciwnej ±% Określenie kierunku zwarcia: ± 0 o Zabezpieczenie silnikowe i cieplne (czas reakcji) dla I/I ref =. ±.% Zabezpieczenie nad i podnapięciowe do wartości nastawionej ±% do wartości nominalnej ±% Zabezpieczenie nad i podczęstotliwościowe do wartości nastawionej ±% do wartości nominalnej ±% Zabezpieczenie mocowe P<>, Q<> ±% Zabezpieczenie ziemnozwarciowe kierunkowe U NZ, I N ±% Kąt charakterystyczny Odchylenia stopni czasowych Stopnie prądowo-niezależne ±% ms Stopnie prądowe zależne (I I ref )±% + 0- ms Dla charakterystyk IEC: extremely inverse i dla zabezpieczenia przeciążeniowego-cieplnego: ±.% ms Odchylenia danych pomiarowych Rejestracja danych operacyjnych Prądowe wejścia pomiarowe: ± % Napięciowe wejścia pomiarowe: ± 0.% Prąd Io i składowej przeciwnej: ± % Napięcie Uo: ± % Moc czynna i bierna ± % Kąt obciążenia ± o Częstotliwość ± 0 mhz Dane zakłóceniowe Prąd i napięcie zwarcia ± % Impedancja i reaktancja zwarciowa± % Zegar wewnętrzny Bez zewnętrznej synchronizacji < min / mies Z synchronizacja przez zegar DCF - przy odstępie między impulsami synchronizującymi min: ± ms poprzez protokół ± 0ms Rozdzielczość danych zwarciowych Rozdzielczość czasowa 0 próbek na okres. Prądy fazowe i zerowy Zakres dynamiczny: 00 I nom / I nom (ustawialne) Rozdzielczość amplitudy przy Inom = A:. ma skut./. ma skut. przy Inom = A: 0. ma skut./. ma skut. Napięcia fazowe i napięcie składowej zerowej Zakres dynamiczny:. 0 V Rozdzielczość amplitudy:. mv skut. Zasilanie Znamionowe napięcie pomocnicze V nom : 0 do 0 V DC i 00 do 0 V AC V nom : do 0 V DC Zakres roboczy: dla napięcia stałego: 0. do. V nom przy pulsacji do % V nom dla napięcia przemiennego: 0. do. V nom Znamionowy pobór mocy przy V = 0 V DC i maksymalnym zestawem modułów dodatkowych (obudowa 0TE) stan początkowy maks., W stan aktywny maks., W Czas zachowania energii 0 ms przy przerwaniu V 0 V DC

21 [ Zabezpieczenia ] Seria Px0 FUNKCJE ZABEZPIECZENIOWE Zabezpieczenie nadprądowe NPN I>: 0, do 0 In I> dynam.: 0, do 0 In I>>: 0, do 0 In I>> dynam.: 0, do 0 In I>>>: 0, do 0 In I>>> dynam.: 0, do 0 In ti>: 0 do 00,00 s ti>>: 0 do 00,00 s ti>>>: 0 do 00,00 s U< (I>) 0, do Un U< (I>>) 0, do Un U< (I>>>) 0, do Un toppob 0 do s Ineg>: 0, do In Ineg> dynam.: 0, do In Ineg>>: 0, do In Ineg>> dynam.: 0, do In Ineg>>>: 0, do In Ineg>>> dynam.: 0, do In tineg>: 0 do 00,00 s tineg>>: 0 do 00,00 s tineg>>>: 0 do 00,00 s Analiza IN> Pomiar / Obliczony Analiza IN>> Pomiar / Obliczony Analiza IN>>> Pomiar / Obliczony IN>: 0,00 do In IN> dynam.: 0,00 do In IN>>: 0,00 do In IN>> dynam.: 0,00 do In IN>>>: 0,00 do In IN>>> dynam.: 0,00 do In IN>>>>: 0,00 do In IN>>>> dynam.: 0,00 do In tin>: 0 do 00,00 s tin>>: 0 do 00,00 s tin>>>: 0 do 00,00 s tin>>>>: 0 do 00,00 s Wydl.imp.IN> wew. 0 do 0,00 s tin przerywany 0 do 00,00 s Czas podtrz. tin> przer. 0 do 00,0 s Zabezpieczenie zależne NPZ Iref,F: 0, do In Iref,F dynam.: 0, do In Typ charakterystyki Niezależna prądowo IEC Standard Inverse IEC Very Inverse IEC Extremely Inverse IEC Long Time Inverse IEEE Moderately Inverse IEEE Very Inverse IEEE Extremely Inverse ANSI Normaly Inverse ANSI Short Time Inverse ANSI Long Time Inverse RI-Type Inverse RIDG-Type Inverse Współcz. kt,f 0,0 do 0,00 Min.czas wył. F 0 do 0,00 s Czas podtrzym. F 0 do 00,00 s Odpad F.. Bez opóźn. / Opóźn. jak dla char. Parametry dla składowej przeciwnej neg oraz składowej zerowej N : jak dla składowej podstawowej F Zabezpieczenie kierunkowe KIER Podtrzym.wył Nie Tak Kierunk.tI>.: Przod Tył Bezk. Kierunk.tI>>.: Przod Tył Bezk. Kierunk.tI>>>.: Przod Tył Bezk. Kierunk.tIref,F>.: Przod Tył Bezk. Kierunk.tIN>.: Przod Tył Bezk. Kierunk.tIN>>.: Przod Tył Bezk. Kierunk.tIN>>>.: Przod Tył Bezk. Kierunk.tIref,N>.: Przod Tył Bezk. Kąt charakter..z -0 o do +0 o Określenie IN Obliczony Pomiar UNZ> 0,0 do 0,00 Unom Analiza UNZ Obliczony Pomiar Prog dzial.pam.u 0,0 do Un Pob.F => Blok.Z Nie Tak Zabezpieczenie zerowomocowe i admitancyjne ZDKSU Tryb działania Moc / Prąd / Admit. Tryb dział ZD moc/adm cos fi sin fi Analiza UNZ Obliczony Pomiar Kierunek pomiaru: Standard Przeciwny UNZ> 0,0 do.00 Unom tunz>: 0,0 do 0,00 s f/fnom (pom.mocy) f/fnom (pom.prądu) IN,czyn. (bier.)> KL 0,00 do,000 INnom Kąt sektor. KL 0 o do o Opóźn. dział. KL 0 do 00,00 s Opóźn. odpadu KL 0 do 0,00 s IN,czyn. (bier.)> KS 0,00 do,000 INnom Kąt sektor. KS 0 o vdo o Opóźn. dział. KS 0 do 00,00 s Opóźn. odpadu KS 0 do 0,00 s IN> 0,00 do,000 INnom Opóźn. dział. IN 0 do 00,00 s Opóźn. odpadu IN 0 do 0,00 s GN> / BN> KL 0,0 do,00 YNnom GN> / BN> KS 0,0 do,00 YNnom YN> 0,0 do,00 YNnom Kąt korekcji -0 o do +0 o Opóźn. dział. YN> 0 do 00,00 s Opóźn. odpadu YN> 0 do 0,00 s Praca współbieżna PW Czas wyłączenia : Czas imp. nadaw. : Tryb dział. pętli DC Zależn.kierunk 0 do 0,00 s 0 do 0,00 s Transm.zest.rozwier Transm.zest.zwier. Bez System I fazowego System I zerowego System I / IN

22 [ Zabezpieczenia ] Seria Px0 Zabezpieczenie od asymetrii I> Ineg>: Ineg>>: tineg>: tineg>>: 0, do 0,0 In 0, do 0,0 In 0 do 00,00 s 0 do 00,00 s Zabezpieczenie silnikowe ZS Iref: 0, do In Współczynnik kf,0 do,0 Irozr>, do,0 Iref tirozr: 0, do, s Typ charakter. Odwrotnie kwadratowa Logarytmiczna tiref,0 do 00,0 s Tau po rozruchu do 0 s Tau siln. w ruchu do 000 min Tau siln. zatrzym. do 000 min Dop. liczba rozruch. / / (zim/nagrz) Zal.dozwolone do 0 % Tryb działania Bez TERM Z TERM Czas rozruchu trozr.,0 do 00,0 s Czas blokowania te,0 do 00,0 s Stop dla modelu Nie Tak I< 0, do 0, Iref ti< : 0, do 0,0 s Zabezpieczenie przeciążeniowe TERM Tryb działania Replika względna Replika absolutna Iref: 0, do In Współcz. rozr.,0 do,0 Stała czas., >Ibl do 000 min Stała czas., <Ibl do 000 min Maks.dop.temp.obiektu 0 o do 00 o C Maks.dop.temp.chłodz. 0 o do 0 o C Domyślny CPT. -0 o do +0 o C Blok.przy uszk.cpt Tak / Nie T> ostrzeż.wzgl. 0 do 00 % T>> wyłącz.wzgl. 0 do 00 % Histereza wyłącz. d0 0 % Ostrzeż.przed wyłącz. 0 do 000 min Stop dla modelu Nie Tak Wyb.wej.pomiar. PT00 wej.0ma T-T Uszkodz.fun.RTD Domyślna wart.temp. Ostatnio mierz temp. Zabezpieczenie częstotliwościowe f<> Wybór nap.pomiar. Czas określania Blokada podnap. U< Tryb pracy f : f. tf. : df/dt. Delta f Delta t Fazowe Przewodowe do okresy 0,0 do,00 Unom f f+df/dt f+df /Dt 0,00 do 0,00 Hz 0 do 0,00 s 0, do 0,0 Hz/s 0,0 do,00 Hz 0,0 do,00 s Zabezpieczenie napięciowe U<> Tryb działania : Trójkąt Gwiazda Analiza UNZ : Obliczony Pomiar U> : 0,0 do,0 Unom U>> : 0,0 do,0 Unom U>>> : 0,0 do,0 Unom tu> : 0 do 00,00 s tu>> : 0 do 00,00 s tu>>> : 0 do 00,00 s tu> -faz : 0 do 00,00 s tu>> -faz : 0 do 00,00 s tu>>> -faz : 0 do 00,00 s U< : 0,0 do,0 Unom U<< : 0,0 do,0 Unom U<<< : 0,0 do,0 Unom tu< : 0 do 00,00 s tu<< : 0 do 00,00 s tu<<< : 0 do 00,00 s tu< -faz : 0 do 00,00 s tu<< -faz : 0 do 00,00 s tu<<< -faz : 0 do 00,00 s Upos> : 0,0 do,0 Unom Upos>> : 0,0 do,0 Unom tupos> : 0 do 00,00 s tupos>> : 0 do 00,00 s Upos< : 0,0 do,0 Unom Upos<< : 0,0 do,0 Unom tupos< : 0 do 00,00 s tupos<< : 0 do 00,00 s Uneg> : 0,0 do,0 Unom Uneg>> : 0,0 do,0 Unom tuneg> : 0 do 00,00 s tuneg>> : 0 do 00,00 s Analiza UNZ Obliczony Pomiar UNZ> : 0,0 do,00 Unom UNZ>> : 0,0 do,00 Unom tunz> : 0 do 00,00 s tunz>> : 0 do 00,00 s Uref> : 0,0 do,0 Unom Uref>> : 0,0 do,0 Unom Uref>>> : 0,0 do,0 Unom turef> : 0 do 00,00 s turef>> : 0 do 00,00 s turef>>> : 0 do 00,00 s Uref< : 0,0 do,0 Unom Uref<< : 0,0 do,0 Unom Uref<<< : 0,0 do,0 Unom turef< : 0 do 00,00 s turef<<: 0 do 00,00 s turef<<< : 0 do 00,00 s Tryb pr.kontr.u< Bez Z I odblok. U< 0,0 do In tprzejściowy : 0 do 00,00 s Histereza pom. U<> : do 0 % Histereza licz. U<> : do 0 % Zakresy nastaw stopni f, f oraz f są tożsame z parametrami f

23 [ Zabezpieczenia ] Seria Px0 Zabezpieczenie mocowe P<> P> : 0,00 do,00 Snom Opóźnienie dział. P> : 0 do 00,00 s Opóźnienie odpadu P> : 0 do 00,00 s Kierunek P> : Przód Tył Bekier. Współcz. odpadu P> : 0,0 do 0, P>> : 0,00 do,00 Snom Opóźnienie dział. P>> : 0 do 00,00 s Opóźnienie odpadu P>> : 0 do 00,00 s Kierunek P>> : Przód Tył Bekier. Współcz. odpadu P>> : 0,0 do 0, P< : 0,00 do 0,00 Snom Opóźnienie dział. P< : 0 do 00,00 s Opóźnienie odpadu P< : 0 do 00,00 s Kierunek P< : Przód Tył Bekier. Współcz. odpadu P< :,0 do 0,00 P<< : 0,00 do 0,00 Snom Opóźnienie dział. P< <: 0 do 00,00 s Opóźnienie odpadu P<< : 0 do 00,00 s Kierunek P<< : Przód Tył Bekier. Współcz. odpadu P<< :,0 do 0,00 Tożsame nastawy dla kryteriów biernomocowych Q AUTOMATYKI SPZ Wl. zamknięty: Tak Nie Tryb działania : Tylko test SZS SZS / OZS Tylko OZS Czas operacyjny : 0 do 0,00 s Czas wył SZS OP : 0 do 0,00 s Czas wył SZS I> : 0 do 0,00 s Czas wył SZS I>> : 0 do 0,00 s Czas wył SZS I>>> : 0 do 0,00 s Czas wył SZS IN> : 0 do 0,00 s Czas wył SZS IN>> : 0 do 0,00 s Czas wył SZS IN>>> : 0 do 0,00 s Czas wył SZS kiref> : 0 do 0,00 s Czas wył SZS kinref> : 0 do 0,00 s Czas wył SZS Ineg> : 0 do 0,00 s Czas wył SZS ZDKSU : 0 do 0,00 s Czas wył SZS LOGIK : 0 do 0,00 s Fun.blok. SZS I>>> : Nie Tak Czas przerwy SZS : 0, do 00,00 s Liczba dop. SZS : 0 do Czas wył OZS OP : 0 do 0,00 s Czas wył OZS I> : 0 do 0,00 s Czas wył OZS I>> : 0 do 0,00 s Czas wył OZS I>>> : 0 do 0,00 s Czas wył OZS IN> : 0 do 0,00 s Czas wył OZS IN>> : 0 do 0,00 s Czas wył OZS IN>>> : 0 do 0,00 s Czas wył OZS kiref> : 0 do 0,00 s Czas wył OZS kinref> : 0 do 0,00 s Czas wył OZS Ineg> : 0 do 0,00 s Czas wył OZS ZDKSU : 0 do 0,00 s Czas wył OZS LOGIK : 0 do 0,00 s Czas przerwy OZS : 0, do 00,00 s Fun.blok. OZS I>>> : Nie Tak Czas regeneracji : do 00 s Czas blokowania : 0 do 00 s Kontrola synchronizmu SYNCH Przypisanie wyłącznika : URZxx Integracja syst. : Automat. Sterowanie Aktywacja dla SZS : Tak Nie Aktywacja dla OZS : Tak Nie Blk. odrzuc. zalacz. Tak Nie Czas operacyjny : 0 do 000,0 s Pętla pomiarowa : UAB UBC UCA UAZ UBZ UCZ Przesunięcie faz : -0o do +0o SPZ Tryb pracy : Sprawdz. napięcia Sprawdz. synchr. Sprawdz. nap& synchr. SPZ z twl : Tak Nie SPZ tr. kontr. U : Uref ale nie U U ale nie Uref Nie U i nie Uref Nie U nie Uref SPZ U> kontr. nap :. 0,0 do 0,0 Unom SPZ U< kontr. nap :. 0,0 do 0,0 Unom SPZ tmin spr. nap :. 0 do 0,00 s SPZ U> kontr. synchr : 0,0 do,0 Unom SPZ Delta Umax : 0,0 do 0,0 Unom SPZ Delta fmax : 0,0 do,00 Hz SPZ Delta fimax : do 00O SPZ tmin spr. synchr. : 0 do 0,00 s RZ tr. kontr. U : Uref ale nie U U ale nie Uref Nie U i nie Uref Nie U nie Uref RZ z twl : Tak Nie RZ U> kontr. nap :. 0,0 do 0,0 Unom RZ U< kontr. nap :. 0,0 do 0,0 Unom RZ tmin spr. nap :. 0 do 0,00 s RZ U> kontr. synchr : 0,0 do,0 Unom RZ Delta Umax : 0,0 do 0,0 Unom RZ Delta fmax : 0,0 do,00 Hz RZ Delta fimax : do 00O RZ tmin spr. synchr. : 0 do 0,00 s Lokalna Rezerwa Wyłącznikowa LRW Pobudz.od reczn.wyl : Tak Nie Stan WL przy pobudz. : (nastawa funkcji) I< : 0,0 do 0,00 Inom Analiza IN : Obliczony Pomiar IN< : 0,0 do 0,00 Inom t faz : 0 do 0,00 s t : 0 do 0,00 s Min.czas Kom WYL t : 0,0 do 0,00 s Min.czas Kom WYL t : 0,0 do 0,00 s Podtrzymanie WYL t : Tak Nie Podtrzymanie WYL t : Tak Nie Opozn./pobudz.wyzwol. : 0 do 00 s Opozn./uszk. poza WL : 0 do 00 s Opozn./jedn.kolum.WL : 0 do 00 s

24 [ Zabezpieczenia ] Seria Px0 Załączenie na zwarcie ZAZW Tryb działania : Czas reczn.załącz : Kontrola obwodów pomiarowych KOP Tryb dzial. Irozn> : Irozn> : Tryb dzial. kontr. Umin< : Umin< : Opóźnienie działania : Kontrola kol. faz : BZP, Uref zalacz. UZ : Op. dział. BZP, Uref : Wyłącz od I>> Wyłącz od I>>> Wyłącz od OP 0 do 0,00 s IA, IB, IC IA, IC 0, do 0,0 IFmax Umin< Umin< z odblok. I Umin< z czynn. st. WYL 0,0 do 0,0 Unom 0,0 do 0,00 s Tak Nie Tak Nie 0 do 0,0 s Nadzór wyłącznika NWL WL Inom : do 000 A WL licz.dop.op.inom : do 000 WL licz.dop.op.imax : do 000 WL licz.dzialan > : do 000 WL pozost.licz.op < : do 000 Iwyl> : do 000 Inom Iwyl**> : do 000 Inom t*i> : do 000 kas POMIARY GLOW Częstotliwość : Imax. pier. : Imax pier. op. : Imax. pier. zap. : Prąd Imin pier. : Prąd IA pier. : Prąd IB pier. : Prąd IC pier. : Suma IF pier. : Prąd IN pier. : Nap. UFZ max pier. : Nap. UFZ min pier. : Nap. UAZ pier. : Nap. UBZ pier. : Nap. UCZ pier. : Nap. (UFZ)/ pier. : Nap. UNZ pier. : Nap. Uref pier. : Nap. UFF max pier. : Nap. UFF min pier. : Nap. UAB pier. : Nap. UBC pier. : Nap. UCA pier. : Moc pozorna S pier Moc czynna P pier. Moc bierna Q pier. Wyj.en.czyn.pier. Wej.en.czyn.pier. Wyj.en.bier.pier. Wej.en.bier.pier. Imax. wzgl. : Imax wzgl. op. : Imax. wzgl. zap. : Prąd Imin wzgl. : 0,00 do 0, 00 Hz 0 do 000 A 0 do 000 A 0 do 000 A 0 do 000 A 0 do 000 A 0 do 000 A 0 do 000 A 0 do 000 A 0 do 000 A 0 do 00,0 kv 0 do 00,0 kv 0 do 00,0 kv 0 do 00,0 kv 0 do 00,0 kv 0 do 00,0 kv 0 do 00,0 kv 0 do 000,0 kv 0 do 00,0 kv 0 do 00,0 kv 0 do 00,0 kv 0 do 00,0 kv 0 do 00,0 kv -, do +00,0 MVA -, do +000,0 MW -, do +000,0 MVAr 0 do, MWh 0 do, MWh 0 do, MVarh 0 do, MVarh 0 do,000 In 0 do,000 In 0 do,000 In 0 do,000 In Prąd IA wzgl. : 0 do,000 In Prąd IB wzgl. : 0 do,000 In Prąd IC wzgl. : 0 do,000 In Suma IF wzgl. : 0 do,000 In Prąd IN wzgl. : 0 do,000 In Nap. UFZ max wzgl. : 0 do,000 Un Nap. UFZ min wzgl. : 0 do,000 Un Nap. UAZ wzgl. : 0 do,000 Un Nap. UBZ wzgl. : 0 do,000 Un Nap. UCZ wzgl. : 0 do,000 Un Nap. (UFZ)/ wzgl. : 0 do,000 Un Nap. UNZ wzgl. : 0 do,000 Un Nap. Uref wzgl. : 0 do,000 Un Nap. UFF max wzgl. : 0 do,000 Un Nap. UFF min wzgl. : 0 do,000 Un Nap. UAB wzgl. : 0 do,000 Un Nap. UBC wzgl. : 0 do,000 Un Nap. UCA wzgl. : 0 do,000 Un Moc pozorna S wzgl -0,00 do +0,00 Sn Moc czynna P wzgl : -,00 do +,00 Sn Moc bierna Q wzgl : -,00 do +,00 Sn Współczynnik mocy : -,000 do +,000 Kąt obc. fi A : -0 do +0 o Kąt obc. fi B : -0 do +0 o Kąt obc. fi C : -0 do +0 o Kąt. fi N : -0 do +0 o Kąt miedzy UFZ<->IN : -0 do +0 o Rel.faz. IN <-> IF : Faza zgodna Faza przeciwna Suma I bez filtr. : 0 do,000 In ZDKSU IN czyn.wzgl. : IN bier..wzgl. : IN filtr.wzgl. : Admitancja YN wzgl. : Kondukt. GN wzgl. : Suscept. BN wzgl. : 0 do 0,000 In 0 do 0,000 In 0 do 0,000 In 0 do,000 Yn -,000 do +,000 Yn -,000 do +,000 Yn ZS Model cieplny. : 0 do 00 % Rozruch dozwolony : 0 do TERM Stan modelu TERM : -000 do +000 % Temperatura obiektu : -0 do +00 o C Temperatura chłodziwa : -0 do +00 o C Czas do wyłaczenia : 0 do 000,0 min Model cieplny wzgl. : -,0 do +,0 *00% Temp. obiektu wzgl. : -0,0 do +,00 *00 o C Temp. chłodz. wzgl. : -0,0 do +,00 *00 o C Dodatkowa rez.temp. : -000 do +000 % LICZN Licznik /// : do

25 [ Zabezpieczenia ] Seria Px0 Montaż natablicowy Montaż zatablicowy - metoda Wymiary - obudowa TE

26 [ Zabezpieczenia ] Seria Px0 Montaż zatablicowy - metoda 0. Montaż natablicowy - Obudowa 0TE Wymiary - obudowa TE

27 [ Zabezpieczenia ] Seria Px0 Montaż zatablicowy - metoda Montaż zatablicowy - metoda Wymiary - obudowa 0TE

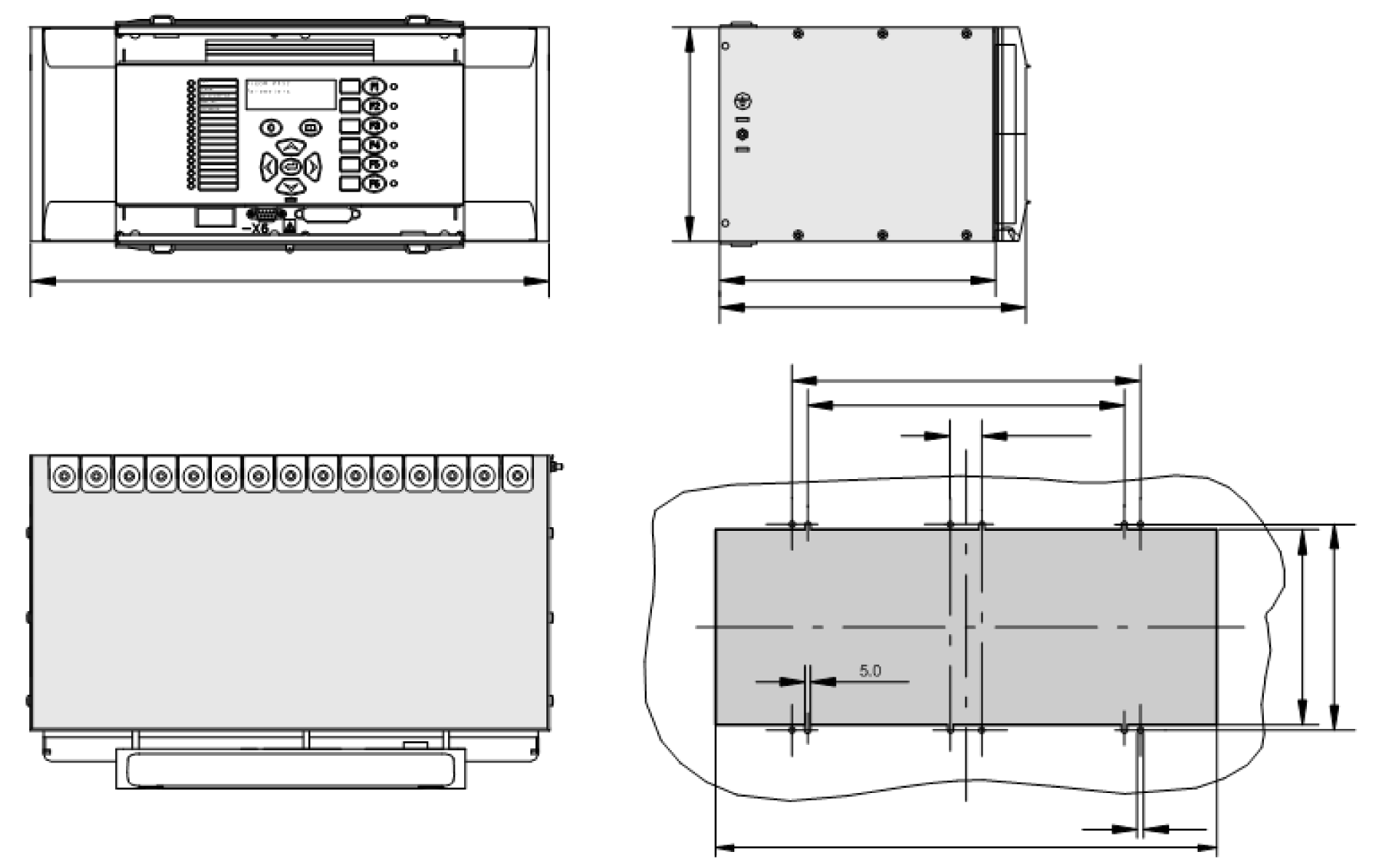

28 [ Zabezpieczenia ] Seria Px0 Montaż natablicowy Montaż zatablicowy - metoda Wymiary - obudowa TE

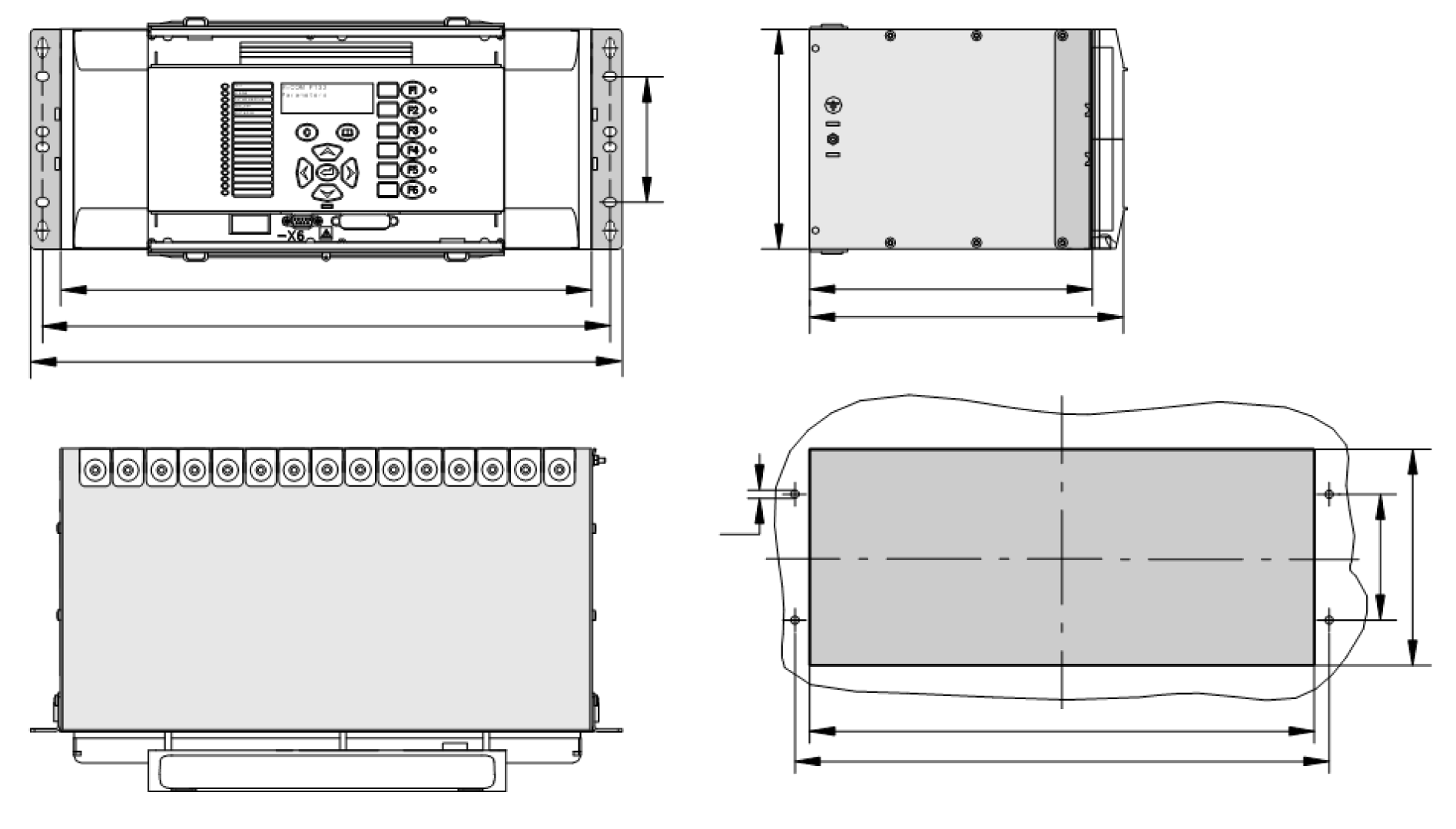

29 [ Zabezpieczenia ] Seria Px0 Montaż zatablicowy - metoda Wymiary - obudowa TE

30 [ Zabezpieczenia ] Seria Px0 0 PRZYKŁADOWY SCHEMAT APLIKACYJNY POLE LINIA - TRANSFORMATOR

31 [ Zabezpieczenia ] Seria Px0 SCHEMAT POŁĄCZEŃ PORTÓW KOMUNIKACYJNYCH RS do systemu SCADA inżynieryjne Zalecenia montażu magistrali Ekran i wszystkie wolne przewody w kablu powinny być połączone z uziemieniem tylko w jednym punkcie W celu redukcji zakłóceń na obu końcach linii należy podłączyć rezystory terminujące Każdy przekaźnik serii MiCOM Px0 ma wbudowany rezystor terminujący na obu interfejsach ( i 0). Aby podłączyć rezystor terminujący na drugim końcu linii należy w ostatnim urządzeniu magistrali zewrzeć mostkiem piny i Przewody komunikacyjne powinny być instalowane w oddzielnych, przeznaczonych do tego korytkach w celu uniknięcia zakłóceń W celu prawidłowej pracy łącza RS minimalny przekrój żyły przewodu to 0,mm : Pin służący do podłączenia rezystora terminującego na końcu linii : RS + : RS Ekran przewodu powinien być podłączony do punktu uziemiającego tylko na jednym końcu. Schemat dotyczy portu łącza systemowego oraz łącza inżynierskiego (interfejs 0)

32 [ Zabezpieczenia ] Seria Px0 Badanie izolacji przy użyciu megaomomierza wysokonapięciowego (powyżej 0V) uszkadza elementy półprzewodnikowe zabezpieczenia, co może prowadzić do awarii, widocznej dopiero po kilku tygodniach od chwili przeprowadzenia badania. Nieprzygotowanych obwodów zabezpieczenia nie wolno testować przy użyciu miernika izolacji o napięciu wyższym niż 0 V!!! Przygotowanie obwodu polega na połączeniu biegunów wejść binarnych, wejść zasilania oraz wyjść - zwłaszcza półprzewodnikowych (o charakterystyce szybkiej bądź mocnej ). Wewnątrz urządzenia pomiędzy jego dowolnymi zaciskami nie może pojawić się różnica potencjałów o wartości przekraczającej 0V. W razie braku możliwości takiego przygotowania, wymagane jest odłączenie sprawdzanych obwodów zewnętrznych od zabezpieczenia na czas wykonywania badań. Urządzenie jest obiektem testów wysokonapięciowych podczas procesu produkcji - zgodnie z normami przedstawionymi w rozdziale opisującym dane techniczne. Takie badanie przeprowadzone jest tylko raz z zachowaniem ściśle określonego, bardzo krótkiego czasu badania. Obwody komunikacji szeregowej (RS / RS) nie podlegają testom napięciowym - nie wolno testować ich miernikiem izolacji! Schneider Electric Energy Poland Sp. z o.o. Zakład Automatyki i Systemów Elektroenergetycznych -0 Świebodzice, ul. Strzegomska / Tel. 0, Fax ref.swiebodzice@schneider-electric.com Schneider Electric Energy Poland Sp. z o.o. Logo Schneider Electric oraz nazwy pochodne są prawnie chronionymi znakami handlowymi i usługowymi firmy Schneider Electric. Pozostałe nazwy własne, zarejestrowane nie, są własnością odpowiadających im firm. Firma Schneider Electric Energy Poland Sp. z o.o. prowadzi politykę ciągłego rozwoju. W związku z tym prezentowane wyroby mogą ulegać zmianie. Pomimo ciągłego uaktualniania publikacji, niniejsza broszura jest jedynie informacją o wyrobach spółki. Jej treść nie jest ofertą sprzedaży, a przykłady zastosowań są podane jedynie w celu lepszego zrozumienia zasady działania wyrobu i nie należy ich traktować jako gotowych rozwiązań projektowych. 0-
