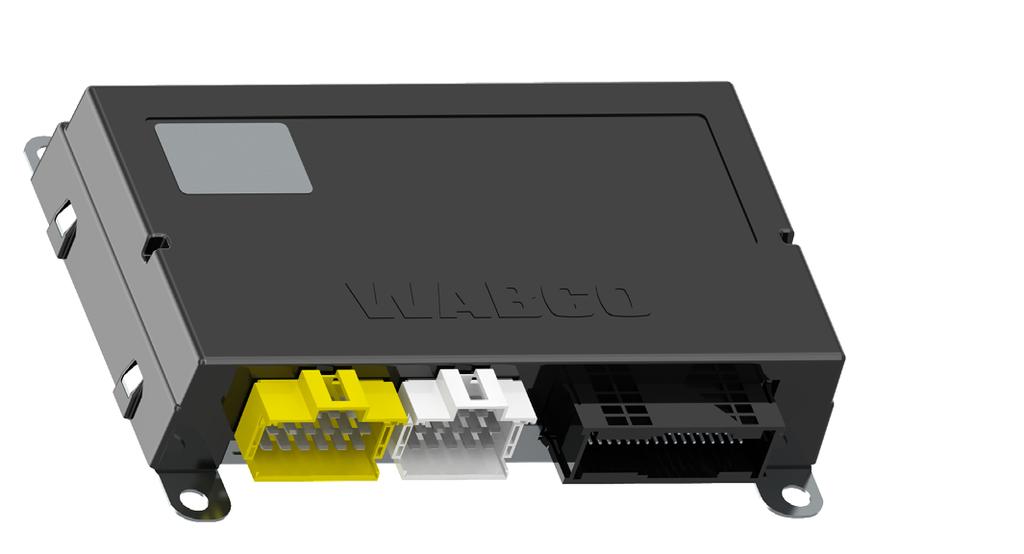

MULTIFUNCTIONAL CAN GATEWAY INSTRUKCJA INSTALACJI

Wielkość: px
Rozpocząć pokaz od strony:

Download "MULTIFUNCTIONAL CAN GATEWAY INSTRUKCJA INSTALACJI"

Transkrypt

1 MULTIFUNCTIONAL CAN GATEWAY INSTRUKCJA INSTALACJI

2

3 Spis treści Spis treści 1 Informacje ogólne Zasady bezpieczeństwa Wprowadzenie Podzespoły Przewód zasilający Przewód danych Przewód połączeniowy ze źródłową magistralą CAN Montaż Miejsce montażu Warunki montażu systemu Przygotowania Sprawdzanie magistrali danych pojazdu Sprawdzanie prędkości transmisji danych i wybór wariantu układu elektronicznego Zasady bezpieczeństwa Podłączanie urządzenia do pojazdu Kontrola montażu Problemy i środki zaradcze Wskazówki warsztatowe Konserwacja Utylizacja i recykling Wydanie 01 Wersja 1 ( ) Niniejsza publikacja nie jest objęta regularnymi aktualizacjami. Aktualną wersję można znaleźć pod adresem 3

4 Informacje ogólne 1 Informacje ogólne Przeznaczenie tego dokumentu Niniejsza publikacja dotyczy bramy danych CAN, służącej do przesyłania informacji ze źródłowej magistrali CAN do docelowej magistrali CAN. Zagwarantowane jest przy tym, że źródłowa magistrala CAN nie zostanie zakłócona przez urządzenia podłączone do docelowej magistrali CAN. Przepływ danych jest możliwy tylko ze źródłowej magistrali CAN do docelowej magistrali CAN. Prawa autorskie i ochrony znaków towarowych Używane symbole Treść, a zwłaszcza dane techniczne, opisy i ilustracje odpowiadają aktualnemu stanowi w chwili oddawania do druku i mogą w każdej chwili ulec zmianie bez uprzedzenia. Niniejsza publikacja oraz wszystkie jej części a zwłaszcza teksty i ilustracje są chronione prawem autorskim. Ich używanie i wykorzystywanie poza granicami wyznaczonymi umową lub ustawami wymaga zgody właściciela praw autorskich. Wszelkie prawa zastrzeżone. Znaki towarowe podlegają przepisom prawa używania znaków zastrzeżonych, także w przypadkach gdy nie zostały one jako takie określone. OSTRZEŻENIE OSTROŻNIE Oznacza możliwie niebezpieczną sytuację Nieprzestrzeganie tej zasady bezpieczeństwa może spowodować poważne szkody na zdrowiu i życiu. Należy dokładnie przestrzegać instrukcji z takim ostrzeżeniem, aby uniknąć obrażeń lub śmierci osób. Oznacza możliwie niebezpieczną sytuację Nieprzestrzeganie tej zasady bezpieczeństwa może spowodować lżejsze szkody na zdrowiu lub życiu. Należy dokładnie przestrzegać instrukcji z takim ostrzeżeniem, aby uniknąć obrażeń osób. OSTROŻNIE Oznacza możliwe szkody rzeczowe Nieprzestrzeganie tej zasady bezpieczeństwa może spowodować szkody rzeczowe. Należy dokładnie przestrzegać instrukcji z takim ostrzeżeniem, aby uniknąć szkód rzeczowych. Ważne informacje, wskazówki lub rady, których należy bezwzględnie przestrzegać. Odsyłacz do informacji w Internecie 4

5 Informacje ogólne Operacja do wykonania ÖÖ Wynik operacji Wyliczenie, lista Publikacje techniczne Otwórz w Internecie elektroniczny katalog produktów WABCO INFORM: Publikacje wyszukać przez wprowadzenie numeru publikacji w pole wyszukiwania Numer katalogowy. Elektroniczny katalog produktów WABCO INFORM zapewnia komfortowy dostęp do kompletnej dokumentacji technicznej. Wszystkie publikacje są dostępne w formacie PDF. W celu otrzymania wersji drukowanej prosimy o kontakt z właściwym partnerem WABCO. Należy pamiętać, że publikacje nie są dostępne we wszystkich wersjach językowych. TYTUŁ PUBLIKACJI Instrukcja instalacji wielofunkcyjnej bramy WABCO Multifunctional CAN Gateway NR PUBLIKACJI 815 XX *Kod języka XX: 01 = angielski, 02 = niemiecki, 03 = francuski, 04 = hiszpański, 05 = włoski, 06 = niderlandzki, 07 = szwedzki, 08 = rosyjski, 09 = polski, 10 = chorwacki, 11 = rumuński, 12 = węgierski, 13 = portugalski (Portugalia), 14 = turecki, 15 = czeski, 16 = chiński, 17 = koreański, 18 = japoński, 19 = hebrajski, 20 = grecki, 21 = arabski, 24 = duński, 25 = litewski, 26 = norweski, 27 = słoweński, 28 = fiński, 29 = estoński, 30 = łotewski, 31 = bułgarski, 32 = słowacki, 34 = portugalski (Brazylia), 98 = wielojęzyczny, 99 = niewerbalny Wybierz oryginalne produkty WABCO Oryginalne produkty WABCO są wytwarzane są z wysokiej jakości materiałów i przed opuszczeniem naszych zakładów są poddawane szczegółowym testom. Dodatkowo zapewniają one gwarancję, że z jakością wszystkich produktów WABCO łączy się doskonała sieć serwisowa WABCO. Jako wiodący dostawca WABCO współpracuje z najważniejszymi dostawcami OEM na świecie, posiadając niezbędne doświadczenie i wymagane moce przerobowe w celu spełnienia wymagań nawet najbardziej rygorystycznych norm produkcji. Jakość każdego produktu WABCO jest gwarantowana przez następujące czynniki: narzędzia wykonywane do produkcji seryjnej regularne sprawdzanie (audytowanie) poddostawców wszechstronne kontrole "End Of Line" standard jakościowy < 50 PPM Wysokiej jakości produkt WABCO jest tak niepowtarzalny jak odcisk palca. Nie zadowalaj się niczym gorszym. Montaż podróbek może kosztować życie oryginalne produkty WABCO chronią Twoją firmę. 5

6 Informacje ogólne Usługi dodatkowe WABCO Usługi dodatkowe, dostarczane razem z każdym oryginalnym produktem WABCO: Partnerzy serwisowi WABCO 24-miesięczna gwarancja na produkt szybkie dostawy pomoc techniczna WABCO profesjonalne oferty szkoleniowe WABCO Academy dostęp do narzędzi diagnostycznych oraz pomocy przez sieć partnerów serwisowych WABCO nieskomplikowana realizacja reklamacji pewność zgodności i spełnienia wymagań wysokich standardów jakościowych producentów pojazdów Partnerzy serwisowi WABCO to sieć, na której można polegać. Do usług jest ponad 2000 najwyższej jakości warsztatów z ponad 6000 wyspecjalizowanych mechaników, przeszkolonych zgodnie z wysokimi standardami WABCO i korzystającymi z najnowocześniejszej techniki diagnozy systemów i z naszych usług serwisowych. Bezpośredni kontakt z WABCO Dodatkowo do naszych usług online u partnerów serwisowych WABCO czekają na Państwa przeszkoleni pracownicy, aby niezwłocznie odpowiadać na pytania techniczne lub handlowe. Prosimy o kontakt, jeśli potrzebujesz pomocy przy: znalezieniu właściwego produktu diagnozie szkolenie personelu pomocy z budowy systemu zarządzaniu zleceniami Tutaj znajdziesz właściwego partnera WABCO: 6

7 Zasady bezpieczeństwa 2 Zasady bezpieczeństwa Przed rozpoczęciem montażu bezwzględnie zapoznać się z poniższymi zasadami bezpieczeństwa i stosować się do nich. Przestrzegać wszystkich niezbędnych przepisów i instrukcji: Uważnie przeczytać ten dokument. Bezwzględnie stosować się do wszystkich zaleceń, wskazówek i zasad bezpieczeństwa, aby uniknąć szkód osobowych i rzeczowych. WABCO gwarantuje bezpieczeństwo, niezawodność i wydajność systemów swojej produkcji tylko pod warunkiem przestrzegania wszystkich informacji, zawartych w tym dokumencie. Należy bezwzględnie stosować się do wymagań i instrukcji producenta pojazdu. Przestrzegać zakładowych przepisów o zapobieganiu nieszczęśliwym wypadkom oraz przepisów regionalnych i krajowych. Przedsięwziąć odpowiednie środki ostrożności w celu zapewnienia bezpieczeństwa na stanowisku pracy: Prace przy pojeździe może wykonywać tylko przeszkolony i wykwalifikowany personel specjalistyczny. Jeśli to konieczne, należy stosować wyposażenie ochronne (np. okulary ochronne, ochronę dróg oddechowych, ochronę słuchu). Aktywacje pedałów mogą powodować poważne obrażenia, jeżeli w pobliżu pojazdu znajdują się inne osoby. W następujący sposób upewnić się, że niemożliwa będzie jakakolwiek aktywacja pedałów: Przełączyć skrzynię biegów na "bieg jałowy" i aktywować hamulec postojowy. Zabezpieczyć pojazd klinami przed przemieszczaniem. Zamocować na kierownicy dobrze widoczną informację o przeprowadzaniu prac przy pojeździe z uwagą, że nie wolno aktywować pedałów. Na czas instalacji odłączyć akumulator od pojazdu, aby zagwarantować brak napięcia. 7

8 Wprowadzenie 3 Wprowadzenie Przed instalacją Wykluczenia Disclaimer Wielofunkcyjna brama WABCO Multifunctional CAN Gateway (MCG) to brama danych CAN, służąca do przesyłania informacji ze źródłowej magistrali CAN do docelowej magistrali CAN. W tym celu brama MCG jest ustawiona w taki sposób, aby po podłączeniu MCG do źródłowej magistrali nie powodowała ona ani zakłóceń tej magistrali, aby nie przekazywała sygnałów z magistrali docelowej na magistralę źródłową. Niniejsza instrukcja przedstawia kolejne etapy instalacji elektroniki wielofunkcyjnej bramy WABCO Multifunctional CAN Gateway. Instrukcja zawiera niezbędne informacje o wymaganych przygotowaniach, elementach i wymogach montażowych. Dokładne przestrzeganie instrukcji montażu jest warunkiem prawidłowego działania bramy MCG. Do montażu należy używać urządzeń i kabli, dostarczonych przez WABCO. Podłączanie do magistrali pojazdu musi zostać wykonane przez odpowiednio wykwalifikowanego lub przeszkolonego elektronika lub mechatronika pojazdowego. WABCO lub WABCO TRANSICS nie odpowiada za szkody spowodowane nieprawidłową instalacją. Instalator jest odpowiedzialny za prawidłowy wybór elementów składowych, wykonanie instalacji i podłączenie do magistrali danych. Konieczna jest podstawowa znajomość magistral danych CAN. WABCO oferuje szkolenia dla techników przedsiębiorstwa zajmującego się instalacją, pomagające w zdobyciu odpowiedniej wiedzy. Ilustracje i specyficzne dane, zwłaszcza dotyczące części poddostawców i kabli, zostały starannie sprawdzone i uznane za prawidłowe w chwili sporządzania niniejszej instrukcji. Firma WABCO nie może zostać pociągnięta do odpowiedzialności za błędy poddostawców. 8

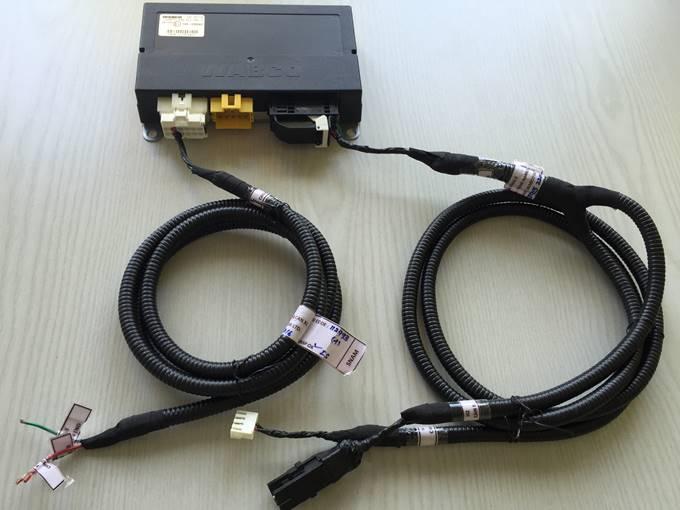

9 Podzespoły 4 Podzespoły Poniżej zestawione zostały podzespoły konieczne do instalacji. Zestaw obejmuje ECU bramy oraz trzy przewody połączeniowe, służące do podłączania do sieci pojazdu oraz do urządzeń zewnętrznych. Zakres dostawy obejmuje przewody przyłączeniowe. Przewód danych (patrz rozdział 4.2 Przewód danych" na stronie 10) jest wykorzystywany do połączenia pojazdowej źródłowej magistrali CAN z urządzeniem docelowym i z bramą MCG. Przewód zasilania (patrz rozdział 4.1 Przewód zasilający" na stronie 10) służy do doprowadzania do bramy MCG ciągłego napięcia, napięcia po włączeniu zapłonu i masy. Musi on zostać podłączony do ECU bramy oraz do szyny zasilającej pojazdu. Przewód połączeniowy ze źródłową magistralą CAN jest montowany pomiędzy źródłową magistralą CAN a przewodem danych (patrz odsyłacz do instalacji). Poniżej znajduje się zestawienie podzespołów części okablowania niezależnej od pojazdu. NUMER PRODUKTU ILUSTRACJA OPIS WABCO Multifunctional CAN Gateway (MCG) 192,5 x 119,5 x 32,75 mm (szer. x wys. x głęb.) Białe przyłącze: X1 Żółte przyłącze: X2 (nieużywane) Czarne przyłącze: X3 Przewód zasilający Wtyk: Strona lewa: MCG X1 (biały) Strona prawa: Otwarte końcówki przewodów do podłączenia do pojazdu Przewód danych Wtyk: Strona lewa: MCG X3 (czarny) Środek: Połączenie z przewodem połączeniowym Strona prawa: Urządzenie docelowe Przewód połączeniowy ze źródłową magistralą CAN Wtyk: Strona lewa: Otwarte końcówki przewodów do podłączenia do pojazdu Strona prawa: Połączenie z przewodem danych 9

10 Podzespoły 4.1 Przewód zasilający Z jednej strony przewód zasilający wyposażony jest we wtyk, a z drugiej strony ma niezakończone żyły. Wtyk służy do połączenia przewodu z bramą MCG poprzez gniazdo przyłączeniowe urządzenia X1. Trzy żyły należy podłączyć do instalacji elektrycznej pojazdu, przestrzegając przy tym następującego przyporządkowania: ŻYŁA Czerwona żyła Czarna żyła Zielona żyła FUNKCJA stały plus masa pojazdu plus zapłonu 4.2 Przewód danych Przewód danych jest wyposażony w trzy wtyki. 54-stykowy wtyk służy do podłączania do bramy MCG. Do tego celu przewidziane jest gniazdo przyłączeniowe urządzenia X3. W celu prawidłowego zaryglowania wtyku po jego wetknięciu do bramy MCG należy przestawić dźwignię wtyku. 6-stykowy wtyk służy do podłączania do źródłowej magistrali CAN (magistrali pojazdu). 4-stykowy wtyk służy do podłączania urządzenia docelowego. 4.3 Przewód połączeniowy ze źródłową magistralą CAN Przewód połączeniowy posiada dwie żyły i służy jako element połączeniowy pomiędzy przewodem danych a docelową magistralą CAN. Otwarte końcówki przewodu należy podłączyć do pojazdu, a wtyk na drugim końcu przewodu jest podłączany do 6-stykowego złącza wtykowego przewodu danych. 10

11 Montaż 5 Montaż W tym rozdziale przedstawione są ważne informacje opisujące prawidłowy montaż bramy Multifunctional CAN Gateway. 5.1 Miejsce montażu Elektronika ECU jest przeznaczona do montażu w kabinie pojazdu. Temperatura otoczenia w miejscu montażu podczas pracy musi sie mieścić w przedziale temperatury od -40 C do +80 C. Urządzenie posiada klasę ochrony IP30 zgodnie z IEC529. Należy odpowiednio dobrać otoczenie miejsca montażu. 5.2 Warunki montażu systemu Przed zamontowaniem bramy Multifunctional CAN Gateway w pojeździe należy sprawdzić spełnienie poniższych warunków: Układ elektroniczny musi zostać zamocowany we wnętrzu pojazdu za pomocą czterech śrub (patrz czerwone oznakowanie na poniższej ilustracji). Ilustracja 1 Oznakowanie zaczepów do przykręcania na bramie MCG 11

12 Montaż Ilustracja 2 Położenie montażowe bramy MCG Uważać, aby położenie montażowe nie różniło się od pozycji pokazanych na powyższej ilustracji. Układ elektroniczny należy zamontować w kabinie pod tapicerką pojazdu. Preferowanym miejscem montażu jest lokalizacja pod obudową deski rozdzielczej po stronie pasażera. Jeżeli niemożliwe jest znalezienie odpowiedniego miejsce montażu, instalacja jest niedozwolona. Przed rozpoczęciem montażu bezwzględnie zapoznać się z poniższymi zasadami bezpieczeństwa i stosować się do nich. 5.3 Przygotowania Wielofunkcyjna brama WABCO Multifunctional CAN Gateway (MCG) to brama danych CAN, służąca do bezzakłóceniowego przesyłania danych ze źródłowej magistrali CAN (np. magistrali danych pojazdu) do docelowej magistrali. Instalacja musi zostać wykonana przez wykwalifikowanego elektronika lub mechatronika pojazdowego. Przed instalacją sprawdzić, czy magistrala źródłowa spełnia wymogi standardu SAE J1939 w następujących zakresach: maksymalna liczba urządzeń na magistrali, format komunikatów zgodnie z ISO oraz zakończenie. 12

13 Montaż Należy stwierdzić brak błędów na magistrali źródłowej przez pomiar przy użyciu czytnika CAN. Jeżeli nie jest to zagwarantowane, instalacja bramy jest niedozwolona. Sprawdzić, czy wymogi standardu J1939 są spełnione także po zamontowaniu bramy (maksymalna liczba urządzeń na magistrali, maksymalna długość magistrali, prawidłowe zakończenie, ). ECU bramy nie zapewnia dodatkowego lub późniejszego zakończenia magistrali źródłowej. Jeżeli nie jest to zagwarantowane, instalacja bramy jest niedozwolona. Przed rozpoczęciem prac sprawdzić, czy magistrala źródłowa pracuje z prawidłową prędkością transmisji danych i jest zgodna z bramą MCG. W przeciwnym razie instalacja w pojeździe jest niedozwolona. Sprawdzić, czy w pojeździe dostępne jest miejsce montażu zgodnie z patrz rozdział 5.1 Miejsce montażu" na stronie 11. Jeżeli odpowiednie miejsce montażu jest niedostępne, instalacja w pojeździe jest niedozwolona. Sprawdzić, czy występują dodatkowe wymagania producenta pojazdu w zakresie miejsca montażu układu elektronicznego. Muszą być one bezwzględnie przestrzegane podczas montażu. 5.4 Sprawdzanie magistrali danych pojazdu Instalacja bramy MCG jest możliwa tylko na magistralach CAN wykorzystujących standardowy protokół SAE J1939. Przed instalacją sprawdzić, czy źródłowa magistrala CAN przesyła dane zgodnie z protokołem SAE J Sprawdzanie prędkości transmisji danych i wybór wariantu układu elektronicznego MAGISTRALA ŹRÓDŁOWA Dostępne są różne wersje parametryzacji bramy MCG do podłączania do magistrali danych CAN z różnymi prędkościami transmisji. Poniższa tabela przedstawia możliwe kombinacje. MAGISTRALA DOCELOWA ID OPROGRAMOWANIA UKŁADOWEGO 250 kbit/s 250 kbit/s GATW_SW_ kbit/s 500 kbit/s GATW_SW_1.1 PLANT DATA SETLD WABCO_ TRANSICS WABCO_ TRANSICS SERVICE AREA DATA SETLD FULL_B_to_C_v1 VARIANT NAME CAN Gateway Transics VARIANT NUMBER FULL_B_to_C_v1 CAN Gateway W następnym kroku sprawdzić, jaka prędkość transmisji danych stosowana jest na magistrali źródłowej, do której ma zostać podłączona brama MCG. Wybrać odpowiedni wariant bramy MCG. 5.6 Zasady bezpieczeństwa Niebezpieczeństwo obrażeń ciała przez olśnienie i wysoką temperaturę Aby zapobiec zwarciom, odłączyć bezpiecznik tego obwodu elektrycznego, przy którym wykonywane są prace. 13

14 Montaż Ewentualnie odłączyć akumulator. Możliwym jest jednak, że w konsekwencji konieczne będzie ponowne zaprogramowane systemów zabezpieczenia przed kradzieżą. Bezpieczeństwo ruchu drogowego, funkcja zabezpieczeń, elementy obsługi Uszkodzenie przewodów Nieodpowiednie miejsca montażu podzespołów mogą spowodować obrażenia w razie wypadku drogowego bądź zakłócić działanie zabezpieczeń (np. poduszek powietrznych). Przestrzegać wskazówek producenta pojazdu w zakresie montażu. System zamontować w taki sposób, aby nie zasłaniał kierowcy widoku na drogę oraz nie blokował dostępu do ważnych elementów obsługi. Podczas montażu uważać, aby nie ograniczyć działania poduszki powietrznej ani nie spowodować jej zadziałania. Tak zamocować podzespoły, aby nie mogły się obluzować w razie kolizji lub gwałtownego hamowania. Upewnić się, że przewody nie zostały zakleszczone lub uszkodzone. 5.7 Podłączanie urządzenia do pojazdu Miejsce montażu należy zaplanować tak, aby przewody nie były zaginane, zakleszczane lub uszkadzane. Wtyki i przewody należy zamocować w taki sposób, aby złącza wtykowe nie były poddawane działaniu naprężeń rozciągających albo sił poprzecznych. Ilustracja 3 Prawidłowo podłączony ECU bramy z przewidzianymi przewodami Ilustracja 3 pokazuje ECU bramy z prawidłowo podłączonymi przewodami połączeniowymi. Nie pokazana jest instalacja elektryczna pojazdu z podłączeniem zasilania oraz magistrala źródłowa CAN i urządzenie zewnętrzne z docelową magistralą CAN. Ilustracja 4 pokazuje schemat okablowania. 14

15 Montaż CAN GATEWAY Ilustracja 4 Schemat okablowania do podłączenia ECU bramy 15

16 Montaż 5.8 Kontrola montażu Po każdej instalacji wykonać następujące operacje kontrolne. W razie niespełnienia choćby tylko jednego z wymaganych punktów kontrolnych nie można uruchomić pojazdu i konieczne jest przywrócenie pierwotnego stanu. Po zainstalowaniu bramy instalator musi wykonać następujących operacje kontrolne, aby zagwarantować brak zakłóceń i tym samym prawidłowy montaż: Kontrola jest wykonywana przy włączonym zapłonie pojazdu. Upewnić się, że pojazd nie sygnalizuje aktywnych błędów (odczytać wskazania przyrządów oraz diagnozę sterowników). Po podłączeniu bramy MCG sprawdzić brak błędów na magistrali źródłowej przez pomiar przy użyciu czytnika CAN. Wyniki tego pomiaru należy porównać z wynikami pomiaru na magistrali źródłowej przed zamontowaniem bramy (patrz rozdział 5 Montaż" na stronie 11). Wystąpienie różnic jest niedopuszczalne. Podłączyć czytnik do magistrali źródłowej, aby upewnić się, że wymagane dane pojazdu są przesyłane z magistrali źródłowej na magistralę docelową. Jeżeli wszystkie operacje kontrolne przebiegną prawidłowo, brama MCG została prawidłowo zamontowana i może być używana. 16

17 Problemy i środki zaradcze 6 Problemy i środki zaradcze PROBLEM Urządzenie docelowe nie otrzymuje danych CAN lub otrzymuje wadliwe dane Urządzenie docelowe nie otrzymuje danych CAN lub otrzymuje wadliwe dane ŚRODKI ZARADCZE Sprawdzić zasilanie MCG. Sprawdzić prawidłowe podłączenie przewodów CAN (CAN High i CAN Low) do magistrali źródłowej CAN. Sprawdzić prawidłowe podłączenie przewodów CAN (CAN High i CAN Low) do magistrali docelowej CAN. Urządzenie docelowe nie otrzymuje danych CAN lub otrzymuje wadliwe dane Urządzenie docelowe nie otrzymuje danych CAN lub otrzymuje wadliwe dane Po zamontowaniu magistrali MCG pojazd wykazuje nietypowe zachowanie Sprawdzić prawidłowe zakończenie (opornik obciążenia) docelowej magistrali CAN. Sprawdzić, czy w pojeździe zamontowana została wersja bramy MCG z prawidłową prędkością transmisji danych. Wymontować bramę MCG i skontaktować się z warsztatem. Pojazd pokazuje komunikaty o błędach Wymontować bramę MCG i skontaktować się z warsztatem. 17

18 Wskazówki warsztatowe 7 Wskazówki warsztatowe 7.1 Konserwacja Brama WABCO Multifunctional CAN Gateway nie wymaga konserwacji. 7.2 Utylizacja i recykling Podzespoły układu stanowią złom elektroniczny i dlatego nie mogą być utylizowane razem ze śmieciami domowymi. Podczas utylizacji przestrzegać krajowych ustaw i przepisów. Dotyczy to zwłaszcza czujników, zawierających baterie litowe. Są one trwale zatopione w obudowie i nie mogą być wymieniane. Po upływie żywotności utylizować czujniki zgodnie z obowiązującymi w danym kraju ustawami i przepisami. WABCO troszczy się o ochronę środowiska. Jak w przypadku innych zużytych urządzeń możliwy jest zwrot wszystkich podzespołów do WABCO. Prosimy o kontakt z właściwym przedstawicielem WABCO. 18

19

20 WABCO (NYSE: WBC) jest wiodącym, globalnym dostawcą technologii poprawiających bezpieczeństwo, efektywność i komunikację samochodów ciężarowych. Od ponad 150 lat, WABCO pozostaje pionierem przełomowych, innowacyjnych rozwiązań z zakresu zaawansowanego wsparcia kierowcy, układów hamulcowych, stabilizacji, zawieszenia, automatycznych skrzyń przekładniowych i aerodynamiki. Wspólnie z branżą transportową, która wyznacza szlak na drodze do stworzenia pojazdu autonomicznego, WABCO w sposób unikalny łączy takie elementy jak pojazd, naczepę, ładunek, kierowcę, partnera biznesowego oraz operatorów flot poprzez zaawansowane systemy zarządzania flotą oraz rozwiązania mobilne. WABCO zanotowało roczny obrót w wysokości 2,8 miliarda USD w 2016 r. Firma, której siedziba główna mieści się w Brukseli (Belgia), zatrudnia pracowników w 40 krajach. Więcej informacji znajduje się na stronie internetowej pod adresem WABCO Europe BVBA All rights reserved /

Ogólne informacje dotyczące napraw i kontroli. Bezpieczna naprawa i kontrola urządzeń WABCO

Ogólne informacje dotyczące napraw i kontroli. Bezpieczna naprawa i kontrola urządzeń WABCO Ogólne informacje dotyczące napraw i kontroli Bezpieczna naprawa i kontrola urządzeń WABCO Ogólne informacje dotyczące napraw i kontroli Bezpieczna naprawa i kontrola urządzeń WABCO Wydanie 2 Niniejszy
