1 WTK 400 WaterTest Kit Instrukcja obsługi Polski (Tłumaczenie oryginalnej instrukcji) Obowiązuje od oprogramowania wersja V3.2 Dokument nr b

2 Dane teleadresowe Dane teleadresowe Wydawca odpowiedzialny za treść: HYDAC FILTER SYSTEMS GMBH Postfach Sulzbach / Saarland Niemcy Telefon: +49 (0) Telefax: +49 (0) filtersystems@hydac.com Strona główna: Sąd rejestrowy: Saarbrücken, HRB Zarząd: Mathias Dieter, Dipl.Kfm. Wolfgang Haering Pełnomocnicy dokumentacji Pan Günter Harge c/o HYDAC International GmbH, Industriegebiet, Sulzbach / Saar Telefon: +49 (0) Telefax: +49 (0) guenter.harge@hydac.com HYDAC FILTER SYSTEMS GMBH Wszelkie prawa zastrzeżone. Żadna z części niniejszego dokumentu nie może być w jakiejkolwiek formie (drukowanej, w formie fotokopii lub przy zastosowaniu innych metod) reprodukowana bez pisemnej zgody wydawcy lub modyfikowana, powielana albo rozpowszechniana przy wykorzystaniu systemów elektronicznych. Niniejsza dokumentacja została sporządzona i sprawdzona z największą starannością. Mimo to nie można z całą pewnością wykluczyć ewentualnych błędów. Zastrzega się możliwość zmian technicznych. Zmiany w treści tej instrukcji zastrzegamy sobie bez ogłaszania. WaterTest Kit WTK400 pl Strona 2 / 44

3 Spis treści Spis treści WTK WaterTest Kit... 1 Dane teleadresowe... 2 Pełnomocnicy dokumentacji... 2 Spis treści... 3 Wstęp... 5 Wsparcie techniczne... 5 Zamiany w produkcie... 5 Gwarancja... 5 Korzystanie z dokumentacji... 6 Wskazówki bezpieczeństwa... 7 Symbole zagrożeń... 7 Hasła sygnalizacyjne i ich znaczenie we wskazówkach bezpieczeństwa... 8 Forma wskazówek bezpieczeństwa... 9 Przestrzeganie przepisów... 9 Zastosowanie zgodne z przeznaczeniem Zastosowanie niezgodne z przeznaczeniem Kwalifikacje personelu / grupy docelowej Składowanie WTK Warunki składowania Transportowanie WTK Sprawdzanie zakresu dostawy Jak działa WTK Obsługa celki pomiarowej Elementy obsługi celki pomiarowej Włączanie/wyłączanie celki pomiarowej Struktura menu przegląd Wybór zakresu pomiarowego Wykonywanie pomiaru wody Błędy i usuwanie błędów WaterTest Kit WTK400 pl Strona 3 / 44

4 Spis treści Konserwacja Czyszczenie wyświetlacza Czyszczenie celki pomiarowej i naczynia reakcyjnego Wymiana baterii Wymiana pierścieni uszczelniających Wymiana pierścieni uszczelniających do uszczelnienia celki pomiarowej Wymiana pierścienia uszczelniającego czujnika ciśnienia Utylizacja WTK / celki pomiarowej Domawianie materiałów eksploatacyjnych / części zamiennych Dane techniczne Oznaczenie typu Certyfikat kalibracji Terminologia WaterTest Kit WTK400 pl Strona 4 / 44

5 Wstęp Wstęp Niniejszą instrukcję obsługi stworzyliśmy w oparciu o naszą najlepszą wiedzę i doświadczenie. Pomimo zachowania maksymalnej staranności przy jej sporządzaniu nie można wykluczyć ewentualnych błędów. W związku z tym prosimy o zrozumienie, że nie ponosimy odpowiedzialności w zakresie wszelkich podstaw prawnych za informacje podane w niniejszej instrukcji obsługi, o ile w dalszej części tekstu nie podano inaczej. W szczególności nie odpowiadamy za utracony zysk lub inne straty majątku klienta. To wyłączenie odpowiedzialności nie obowiązuje przy działaniu rozmyślnym i poważnym zaniedbaniu. Nie obowiązuje ponadto w przypadku braków, które podstępnie zostały przemilczane, jak również zawinionych uszczerbków na ciele i zdrowiu oraz w razie utraty życia. Jeśli z powodu zaniedbania nie dopełnimy ważnego obowiązku wynikającego z umowy, nasza odpowiedzialność ogranicza się do przewidywalnych szkód. Nie narusza to roszczeń z tytułu odpowiedzialności za produkt. Wsparcie techniczne Jeżeli mają Państwo pytania do naszych produktów prosimy skontaktować się z naszym działem technicznym. Przy zgłoszeniu prosimy podać zawsze oznaczenie, nr seryjny i nr artykułu produktu. Faks: +49 (0) 6897 / filtersystems@hydac.com Zamiany w produkcie Zwracamy uwagę na to, że poprzez zmiany w produkcie (np. dokupienie opcji, itd.) dane w tej instrukcji obsługi mogą być częściowo nieadekwatne lub niewystarczające. Po dokonaniu modyfikacji lub napraw elementów wpływających na bezpieczeństwo produktu może być on ponownie używany dopiero po przeprowadzeniu kontroli i dopuszczeniu do eksploatacji przez wykwalifikowany personel firmy HYDAC. Dlatego prosimy o informacje o każdej zmianie, którą chcecie Państwo przeprowadzić lub zlecić. Gwarancja Udzielamy gwarancji zgodnie z ogólnymi warunkami sprzedaży i dostaw HYDAC FILTER SYSTEMS GMBH. Znajdą je Państwo na stronie -> Ogólne Warunki Sprzedaży (OWS). WaterTest Kit WTK400 pl Strona 5 / 44

6 Wskazówki bezpieczeństwa Korzystanie z dokumentacji Proszę zwrócić uwagę na to, że opisane możliwości dostępu do konkretnych informacji nie zwalniają Państwa z przeczytania instrukcji przed pierwszym uruchomieniem i później w regularnych odstępach czasu. Co chcę wiedzieć? Przyporządkowuję wybraną informację któremuś obszarowi tematycznemu. Gdzie znajdę tę informację? Dokumentacja zawiera na początku spis treści. Z niego wybieramy odpowiedni rozdział z numerem strony. oznaczenie rozdziału Produkt / Kapitel liczba stron HYDAC Filtertechnik GmbH BeWa a de de Seite x 200x-xx-xx data edycji nr dokumentacji z indeksem/ nazwa pliku język dokumentacji Nr dokumentacji z indeksem służy do identyfikacji i do dodatkowego zamówienia instrukcji. Indeks zwiększa się o jeden przy modyfikacji / zmianie instrukcji. WaterTest Kit WTK400 pl Strona 6 / 44

7 Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa Produkt jest zbudowany zgodnie z przepisami obowiązującymi w momencie dostawy i z aktualnym stanem wiedzy technicznej. Ewentualne zagrożenia resztkowe są sygnalizowane przez wskazówki bezpieczeństwa i opisane w instrukcji obsługi. Przestrzegać wszystkich znajdujących się na produkcie wskazówek bezpieczeństwa i ostrzeżeń. Zawsze muszą one być w pełnej liczbie i czytelne. Produkt należy użytkować tylko wtedy, gdy dostępne są wszystkie urządzenia zabezpieczające. Symbole zagrożeń Symbole te znajdują się przy wszystkich wskazówkach bezpieczeństwa w tej instrukcji obsługi, które informują o szczególnych zagrożeniach dla osób, mienia i lub środowiska. Należy przestrzegać tych wskazówek i zachowywać się szczególnie ostrożnie w takich przypadkach. Wszystkie wskazówki bezpieczeństwa przekazać również innym użytkownikom. Ogólne niebezpieczeństwo Niebezpieczeństwo, szkodliwe dla zdrowia Produkt łatwopalny / niebezpieczeństwo związane z ogniem Niebezpieczeństwo ten symbol niebezpieczeństwa oznacza produkty, które stwarzają niebezpieczeństwo szkodliwości dla zdrowia WaterTest Kit WTK400 pl Strona 7 / 44

8 Wskazówki bezpieczeństwa Hasła sygnalizacyjne i ich znaczenie we wskazówkach bezpieczeństwa NIEBEZPIECZEŃSTWO NIEBEZPIECZEŃSTWO oznacza niebezpieczeństwo o wysokim ryzyku, które prowadzi do śmierci lub ciężkich obrażeń, jeśli nie uda się go uniknąć. OSTRZEŻENIE OSTRZEŻENIE oznacza niebezpieczeństwo o średnim ryzyku, które może prowadzić do śmierci lub ciężkich obrażeń, jeśli nie uda się go uniknąć. OSTROŻNIE OSTROŻNIE oznacza niebezpieczeństwo o niskim ryzyku, które może prowadzić do lekkich obrażeń, jeśli nie uda się go uniknąć. NOTYFIKACJA NOTYFIKACJA oznacza niebezpieczeństwo, które prowadzi do szkód materialnych, jeśli nie uda się go uniknąć. WaterTest Kit WTK400 pl Strona 8 / 44

9 Wskazówki bezpieczeństwa Forma wskazówek bezpieczeństwa Wszystkie ostrzeżenia w tej instrukcji obsługi są opatrzone piktogramami i hasłami sygnalizacyjnymi. Piktogram i hasło sygnalizacyjne informują o stopniu niebezpieczeństwa. Ostrzeżenia dotyczące wszystkich procesów wyglądają następująco: SYMBOL NIEBEZPIECZEŃSTWA HASŁO SYGNALIZACYJNE Rodzaj i źródło niebezpieczeństwa Skutek niebezpieczeństwa Sposoby uniknięcia niebezpieczeństwa Przestrzeganie przepisów Należy przestrzegać między innymi następujących przepisów i wytycznych. ogólnych i lokalnych przepisów bezpieczeństwa pracy, ogólnych i lokalnych przepisów ochrony środowiska, postanowień specyficznych dla danego kraju i zależnych od organizacji. WaterTest Kit WTK400 pl Strona 9 / 44

10 Wskazówki bezpieczeństwa Zastosowanie zgodne z przeznaczeniem NIEBEZPIECZEŃSTWO Drażniące odczynniki Zagrożenie życia w przypadku połknięcia Postępować zgodnie z kartą charakterystyki odczynników i zestawu testowego Cleaner. OSTRZEŻENIE Wlewanie gorącego oleju > 70 C Odczynnik A jest łatwopalny / niebezpieczeństwo spalenia Wlać olej o maksymalnej temperaturze 70 C do naczynia reakcyjnego. NOTYFIKACJA Niewłaściwe zastosowanie Celka pomiarowa jest uszkodzona. Jeżeli nieznany jest stopień nasycenia wody w oleju, należy zawsze zacząć od największego zakresu pomiarowego (0,02-10%). Nadciśnienie możliwe jest w celce pomiarowej, jeżeli bada się próbkę oleju o dużym stopniu nasycenia w małym zakresie pomiarowym ppm 0,01-1%. Przed każdym pomiarem należy sprawdzić wnętrze celki pomiarowej pod względem czystości i wilgotności. WaterTest Kit WTK400 pl Strona 10 / 44

11 Wskazówki bezpieczeństwa NOTYFIKACJA Ciecz niedopuszczalna Celka pomiarowa jest uszkodzona. Celka pomiarowa i wszystkie substancje należy stosować wyłącznie w połączeniu z olejami hydraulicznymi, smarnymi i przekładniowymi. WaterTest Kit wykorzystywać wyłącznie w opisanych poniżej zastosowaniach. WaterTest Kit WTK służy do pomiaru zawartości wody wolnej, emulsyjnej i rozpuszczonej w układach hydraulicznych i smarnych. Dzięki znajomości zawartości wody w cieczy można określić i udokumentować standardy jakościowe oraz podjąć niezbędne działania optymalizacyjne. Wszystkie inne zastosowania są niezgodne z przeznaczeniem i za szkody wynikłe z tego zastosowania HYDAC jako producent nie odpowiada. Do prawidłowego stosowania należy dodatkowo: przestrzeganie wszystkich wskazówek z instrukcji obsługi przeczytanie, zrozumienie wszystkich kart charakterystyki i postępowanie zgodnie z nimi WaterTest Kit WTK400 pl Strona 11 / 44

12 Wskazówki bezpieczeństwa Zastosowanie niezgodne z przeznaczeniem OSTROŻNIE Niebezpieczeństwo spowodowane przez niezgodne z przeznaczeniem użycie WTK Niebezpieczeństwo odniesienia obrażeń WTK należy stosować tylko z dopuszczonymi płynami i oryginalnymi odczynnikami. Inne zastosowanie lub zastosowanie wykraczające poza powyższe uważane jest za niezgodne z przeznaczeniem. Firma HYDAC FILTER SYSTEMS GMBH nie ponosi odpowiedzialności za szkody wynikłe z zastosowania niezgodnego z przeznaczeniem. Ryzyko ponosi wyłącznie użytkownik. Zastosowanie niezgodne z przeznaczeniem może spowodować zagrożenia lub uszkodzić czujnik. Zastosowaniami niezgodnymi z przeznaczeniem są np.: praca w niedopuszczalnych warunkach eksploatacyjnych, Zastosowanie/wypróbowywanie niedopuszczonych płynów. Zastosowanie z większą ilością płynów niż jest to podane w opisie. Zastosowanie niedopuszczalnych substancji. WaterTest Kit WTK400 pl Strona 12 / 44

13 Wskazówki bezpieczeństwa Kwalifikacje personelu / grupy docelowej Osoby, które pracują z WTK muszą znać niebezpieczeństwa związane z obsługą celki pomiarowej i odczynników. Personel pomocniczy i specjaliści przed rozpoczęciem prac muszą zapoznać się z instrukcją obsługi, zwłaszcza ze wskazówkami bezpieczeństwa zawartymi w kartach charakterystyki oraz obowiązującymi przepisami. Instrukcję obsługi i obowiązujące przepisy należy przechowywać w miejscu dostępnym dla personelu obsługującego i specjalistów. Instrukcja obsługi jest skierowana do: personelu pomocniczego: osoby te zapoznały się z WTK i znają możliwe niebezpieczeństwa związane z niewłaściwym postępowaniem specjalistów: osoby te mają odpowiednie fachowe wykształcenie oraz wieloletnie doświadczenie zawodowe. Osoby te są one w stanie ocenić i wykonać wyznaczoną im pracę oraz rozpoznać możliwe niebezpieczeństwa. Czynność Osoba Wiedza Transport/magazynowanie Personel pomocniczy Nie jest wymagana żadna specjalna wiedza Wymiana baterii Specjaliści Bezpieczna obsługa narzędzi Wiedza specyficzna dla produktu Obsługa, pielęgnacja Specjaliści Wiedza specyficzna dla produktu Demontaż, utylizacja Specjaliści Prawidłowe i ekologiczne usuwanie odpadów materiałów i substancji Wiedza o odzyskiwaniu odpadów WaterTest Kit WTK400 pl Strona 13 / 44

14 Składowanie WTK Składowanie WTK WKT należy składować w czystym i suchym miejscu, w zamkniętej walizce transportowej. Warunki składowania Temperatura składowania: -40 C 80 C / -40 F F Względna wilgotność powietrza: maksymalnie 95%, powietrze niekondensujące Transportowanie WTK WTK należy transportować zawsze w zamkniętej walizce transportowej. WaterTest Kit WTK400 pl Strona 14 / 44

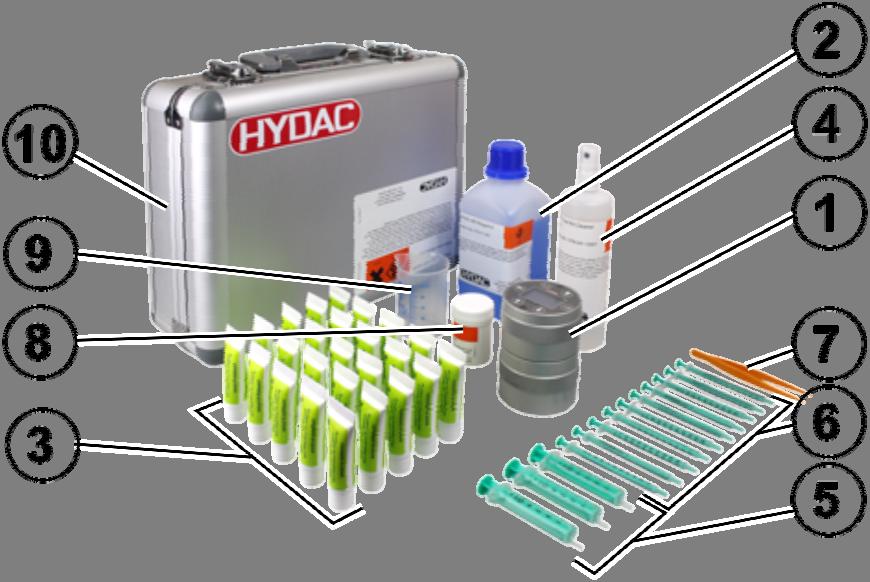

15 Sprawdzanie zakresu dostawy Sprawdzanie zakresu dostawy WaterTest Kit jest dostarczany w walizce transportowej. Prosimy sprawdzić zawartość pod względem ewentualnych uszkodzeń podczas transportu przed rozpoczęciem pracy z WTK. W zakres dostawy wchodzi: Poz. Szt. Opis 1 1 Celka pomiarowa 2 1 Reagent A, 500 ml 3 25 ODCZYNNIK B, tubka 4 1 TestKit Cleaner, 250 ml 5 3 Strzykawka jednorazowa, 5 ml 6 10 Strzykawka jednorazowa, 1 ml 7 1 Pęseta 8 1 Plastikowa puszka z 3 mieszalnikami 9 1 Naczynie pomiarowe, 100 ml 10 1 Walizka transportowa - 1 Instrukcja obsługi (ten dokument) WaterTest Kit WTK400 pl Strona 15 / 44

16 Jak działa WTK Jak działa WTK Za pomocą WTK można określić wolną, emulsyjną i rozpuszczoną wodę w oleju hydraulicznym i smarnym. Przez dodanie do zanieczyszczonego oleju dwóch odczynników (odczynnik A i odczynnik B) w celce pomiarowej następuje wzrost ciśnienia proporcjonalnie do zawartości wody. Ten wzrost ciśnienia odczytywany jest za pomocą cyfrowego wskaźnika celki pomiarowej jako procentowy udział wody lub w jednostkach ppm. WaterTest Kit WTK400 pl Strona 16 / 44

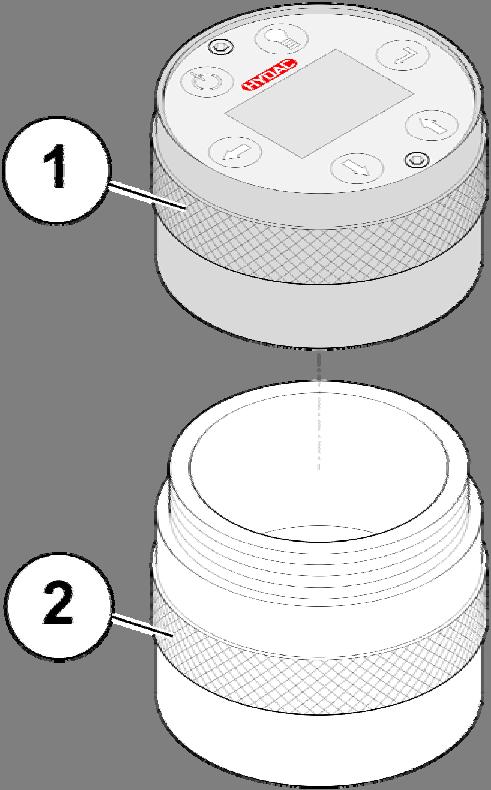

17 Obsługa celki pomiarowej Obsługa celki pomiarowej Elementy obsługi celki pomiarowej Poz. / przycisk 1 Opis Górna część celek pomiarowych z czujnikiem ciśnienia i elektronicznym modułem analitycznym 2 Dolna część celek pomiarowych = naczynie reakcyjne Włączanie celki pomiarowej / włączanie podświetlenia wyświetlacza Wyłączanie celki pomiarowej Potwierdzanie wyboru menu Wstecz (np. na wyświetlaczu jeden krok wstecz) Wybór w górę Wybór w dół WaterTest Kit WTK400 pl Strona 17 / 44

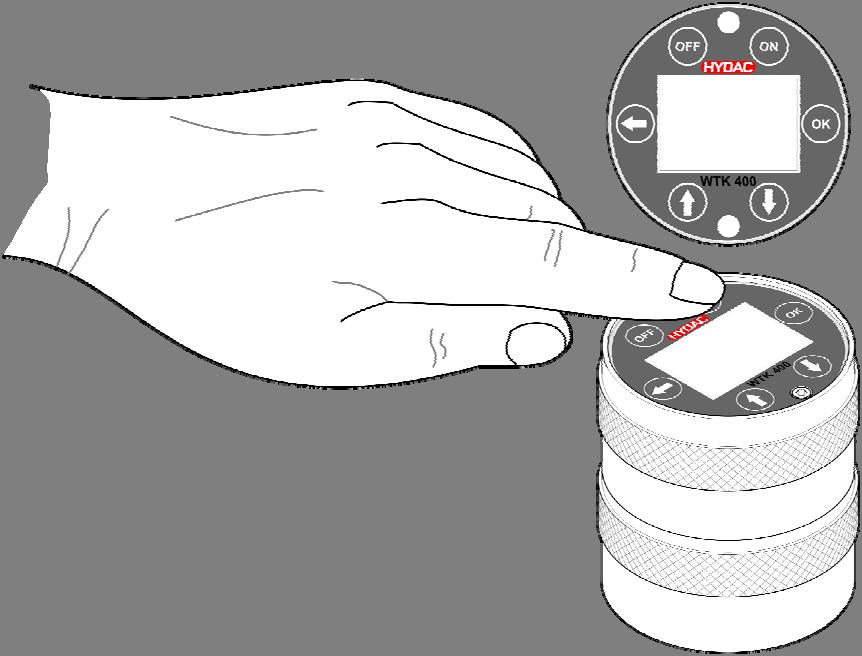

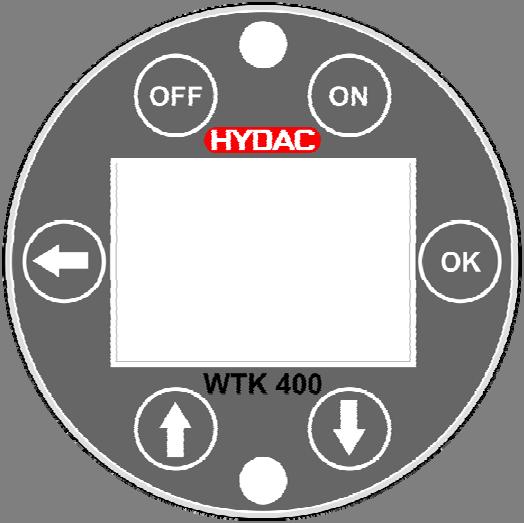

18 Obsługa celki pomiarowej Włączanie/wyłączanie celki pomiarowej Aby włączyć celkę pomiarową, przez ok. sekundę należy nacisnąć przycisk. Po wskazaniu aktualnej wersji oprogramowania wewnętrznego na około 2 sekundy wskazanie przełącza się na menu główne. Wyświetlacz celki pomiarowej wyłącza się bez uruchamiania automatycznie po około 6 minutach lub po naciśnięciu przycisku. WaterTest Kit WTK400 pl Strona 18 / 44

19 Obsługa celki pomiarowej Struktura menu przegląd Wyświetlacz celki pomiarowej ma następującą strukturę menu: Menu główne Woda w oleju Ostatnia wartość zmierzona Pomiar wody Ostatnia wartość zmierzona Woda w oleju Wybór zakresu pomiarowego 0,01 1 % 0,02 10 % ppm ppm Ustawienia Wybór języka J. niemiecki J. angielski J. francuski J. portugalski J. duński Informacje TESTCELL Software Serial: MFG: WaterTest Kit WTK400 pl Strona 19 / 44

20 Obsługa celki pomiarowej Wybór zakresu pomiarowego Celka pomiarowa umożliwia wybór następujących czterech zakresów pomiarowych: 1. 0,01 1 % 2. 0,02 10 % ppm (ppm = parts per million) ppm (ppm = parts per million) 100 ppm = 0,01 % ppm = 1,0 % 200 ppm = 0,02 % ppm = 10 % 100 ppm = 0,01 % 1500 ppm = 0,15 % 200 ppm = 0,02 % 6000 ppm = 0,60 % Pomiar wody Wybór zakresu pomiarowego ppm Dalej po naciśnięciu OK Wyświetlacz pokazuje aktualny zakres pomiarowy. Wybrać żądany zakres pomiarowy przyciskiem lub, a następnie potwierdzić przyciskiem. Jeżeli wybrany zakres pomiarowy okaże się nieprzydatny, za pomocą przycisku można powrócić i dokonać ponownego wyboru. WaterTest Kit WTK400 pl Strona 20 / 44

21 Wykonywanie pomiaru wody Wykonywanie pomiaru wody OSTROŻNIE Drażniące odczynniki Niebezpieczeństwo odniesienia obrażeń Należy postępować zgodnie z informacjami zawartymi w kartach charakterystyki odczynników i TestKit Cleaner. NOTYFIKACJA Niewłaściwe zastosowanie Celka pomiarowa jest uszkodzona. Jeżeli nieznany jest stopień nasycenia wody w oleju, należy zawsze zacząć od największego zakresu pomiarowego (0,02-10%). Nadciśnienie możliwe jest w celce pomiarowej, jeżeli bada się próbkę oleju o dużym stopniu nasycenia w małym zakresie pomiarowym 0,01-1%. Przed każdym pomiarem należy sprawdzić wnętrze celki pomiarowej pod względem czystości i wilgotności. Przed rozpoczęciem testu sprawdzić pierścień uszczelniający w celce pomiarowej (dolna część), czy nie jest uszkodzony. Jeżeli pierścień uszczelniający jest uszkodzony, należy go niezwłocznie wymienić. Części zamienne, patrz strona 40. Nie należy przeprowadzać dalszych testów z uszkodzonym pierścieniem uszczelniającym. WaterTest Kit WTK400 pl Strona 21 / 44

22 Wykonywanie pomiaru wody Gdy nastawiony jest odpowiedni zakres pomiarowy, na cyfrowym wskaźniku ukazuje się następujący meldunek: xx = wymagana ilość oleju dla danego zakresu pomiarowego. (Patrz poniższa tabela) Pomiar wody Wlać - 20 ml odczynnika A - 1x odczynnik B - 1x mieszalnik - xx ml oleju zamknąć celkę Dalej po naciśnięciu OK Wybrany zakres pomiarowy Wymagana ilość oleju 0,01 1 % 5 ml 0,02 10 % 1 ml ppm (0,01-0,15 %) 30 ml ppm (0,02-0,6 %) 10 ml Podczas wszelkich prac z celką pomiarową należy zachować idealną czystość. Zanieczyszczenia i przedostawanie się wilgoci z zewnątrz powodują fałszowanie wyników pomiaru. WaterTest Kit WTK400 pl Strona 22 / 44

23 Wykonywanie pomiaru wody Aby przeprowadzić pomiar wody, należy postępować w następujący sposób: 1. (1) Otworzyć celkę pomiarową w kierunku przeciwnym do ruchu wskazówek zegara. (2) Zdjąć w górę górną część celki pomiarowej. 2. Sprawdzić, czy pierścień uszczelniający w górnej części celki pomiarowej nie jest uszkodzony. Jeżeli pierścień uszczelniający jest uszkodzony, należy go niezwłocznie wymienić. Części zamienne, patrz strona 40. Nie należy przeprowadzać dalszych testów z uszkodzonym pierścieniem uszczelniającym. WaterTest Kit WTK400 pl Strona 23 / 44

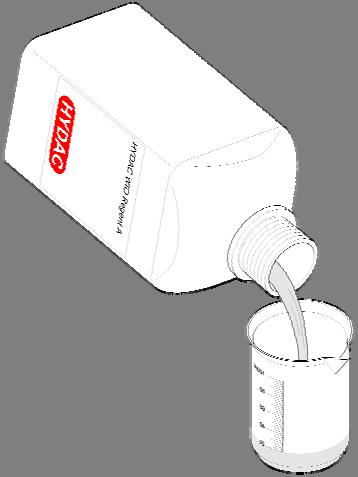

24 Wykonywanie pomiaru wody 3. Mocno wstrząsnąć pojemnik z ODCZYNNIKIEM A. Odmierzyć 20 ml ODCZYNNIKA A dowolnym naczyniem pomiarowym. 4. Wlać 20 ml ODCZYNNIKA A do naczynia reakcyjnego. W naczyniu reakcyjnym znajduje się oznaczenie i występ. Po wlaniu do górnego występu w naczyniu reakcyjnym znajduje się 20 ml. 5. Całą zawartość tubki ODCZYNNIK B umieścić w naczyniu reakcyjnym. WaterTest Kit WTK400 pl Strona 24 / 44

25 Wykonywanie pomiaru wody 6. Umieścić mieszalnik w naczyniu reakcyjnym. 7. Zależnie od zakresu pomiarowego napełnić strzykawkę jednorazową (strzykawki jednorazowe) odpowiednią ilością badanego oleju, a następnie wlać go do naczynia reakcyjnego. OSTRZEŻENIE Nie wlewać gorącego oleju > 70 C / 158 F do naczynia reakcyjnego. ODCZYNNIK A może ulec samozapłonowi. 8. Nakręcić górną część celki pomiarowej na dolną część i zamknąć celkę pomiarową. WaterTest Kit WTK400 pl Strona 25 / 44

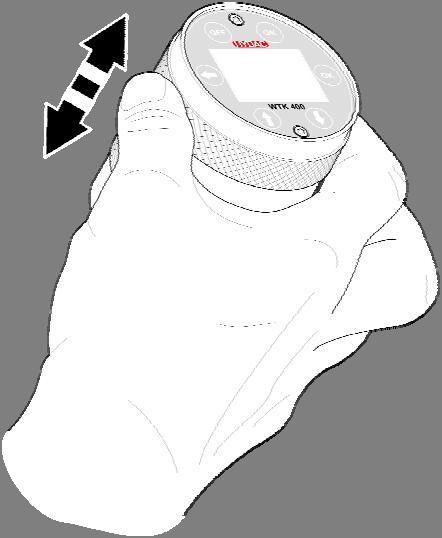

26 Wykonywanie pomiaru wody 9. Nacisnąć przycisk rozpocząć pomiar., aby 10. Na wyświetlaczu pojawi się następujący komunikat. Pomiar wody Wstrząsać celką aż do zakończenia testu. Wstrząsać celkę pomiarową około 300 sekund. Na wyświetlaczu widoczny jest pozostały czas i słupkowy wykres postępu. WaterTest Kit WTK400 pl Strona 26 / 44

27 Wykonywanie pomiaru wody 11. Po upływie 300 sekund odczytać na wyświetlaczu wynik pomiaru. 12. Wyłączyć celkę pomiarową, naciskając przycisk. WaterTest Kit WTK400 pl Strona 27 / 44

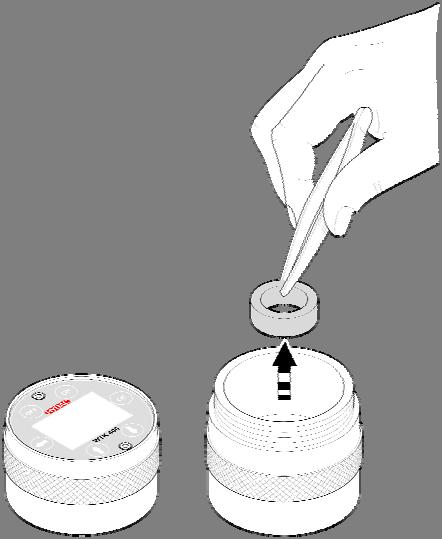

28 Wykonywanie pomiaru wody 13. (1) Otworzyć celkę pomiarową w kierunku przeciwnym do ruchu wskazówek zegara. (2) Zdjąć w górę górną część celki pomiarowej. 14. Sprawdzić zawartość, żelowate pozostałości wskazują na niecałkowite rozpuszczenie odczynnika B -> wynik pomiaru może być ewentualnie błędny -> powtórzyć pomiar. Wyjąć mieszalnik i wyczyścić go. WaterTest Kit WTK400 pl Strona 28 / 44

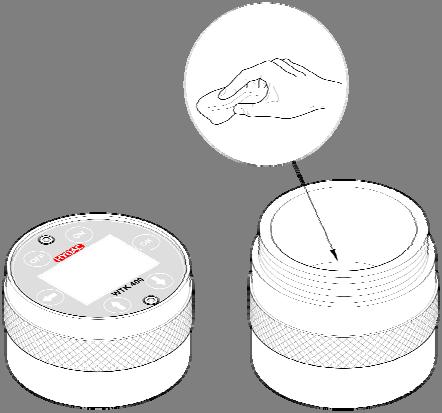

29 Wykonywanie pomiaru wody 15. Zutylizować próbkę oleju w sposób przyjazny dla środowiska. Wyczyścić naczynie reakcyjne i celkę pomiarową. Przed skręceniem odczekać do całkowitego wyschnięcia celki pomiarowej i naczynia reakcyjnego. 16. Celka pomiarowa jest gotowa do dalszych pomiarów. WaterTest Kit WTK400 pl Strona 29 / 44

30 Błędy i usuwanie błędów Błędy i usuwanie błędów Błędy: Przyczyny: Pomoc: Brak meldunku na wskaźniku cyfrowym Po 300 sekundach nie ukazuje się wynik pomiaru lub wskazuje 0 % Bateria jest wyczerpana. Naczynie reakcyjne było niedokładnie zamknięte. Uszczelnienie pomiędzy górną a dolną częścią naczynia jest uszkodzone lub go brakuje. Próbka nie zawiera wody. Wymienić baterię. Powtórzyć pomiar. Sprawdzić uszczelnienie pomiędzy górną a dolną częścią naczynia reakcyjnego i dokładnie go zamknąć. - Konserwacja Prace związane z pielęgnacją i konserwacją dotyczące WTK zostały opisane poniżej. Czyszczenie wyświetlacza Do czyszczenia wyświetlacza stosować miękką szmatkę. Uporczywe zabrudzenia można usunąć wilgotną szmatką z mikrofibry. Czyszczenie celki pomiarowej i naczynia reakcyjnego W przypadku WTK mamy do czynienia z zestawem pojedynczych komponentów o jakości laboratoryjnej. Komponenty te należy zawsze dokładnie czyścić po każdym użyciu, aby zapewnić zgodne wyniki pomiaru próbek oleju. Wyczyścić naczynie reakcyjne po każdym wykonanym pomiarze za pomocą TestKit Cleaner i czystej, suchej, niestrzępiącej się szmatki, usuwając wszystkie pozostałości. WaterTest Kit WTK400 pl Strona 30 / 44

31 Konserwacja Wymiana baterii Celka pomiarowa posiada wymienną baterię. W celu wymiany baterii należy postępować następująco: 1. Za pomocą klucza o gnieździe sześciokątnym SW4 całkowicie odkręcić obie śruby. 2. Umieścić klucz o gnieździe sześciokątnym w otworze i ostrożnie wyciągnąć w górę wyświetlacz. WaterTest Kit WTK400 pl Strona 31 / 44

32 Konserwacja 3. Wyjąć starą baterię i zutylizować w ekologiczny sposób. Włożyć nową baterię typu CR2354. Zwrócić uwagę na prawidłową biegunowość. 4. Umieścić klucz o gnieździe sześciokątnym w otworze i wcisnąć wyświetlacz w celkę pomiarową, a następnie wyrównać otwory. WaterTest Kit WTK400 pl Strona 32 / 44

33 Konserwacja 5. Wkręcić obie śruby kluczem o gnieździe sześciokątnym SW4 i mocno dociągnąć. 6. Wymiana baterii jest zakończona. WaterTest Kit WTK400 pl Strona 33 / 44

34 Konserwacja Wymiana pierścieni uszczelniających Zestaw części zamiennych zawiera dwa pierścienie uszczelniające. W celu wymiany pierścieni uszczelniających postępować w następujący sposób. Wymiana pierścieni uszczelniających do uszczelnienia celki pomiarowej W celu wymiany uszczelnienia celki pomiarowej należy postępować następująco: 1. (1) Otworzyć celkę pomiarową w kierunku przeciwnym do ruchu wskazówek zegara. (2) Zdjąć w górę górną część celki pomiarowej. 2. Obrócić celkę pomiarową o 180 na wyświetlacz. Wyjąć pierścień uszczelniający i zutylizować w ekologiczny sposób. 3. Całkowicie wyczyścić rowek. WaterTest Kit WTK400 pl Strona 34 / 44

35 Konserwacja 4. Założyć na rowek nowy pierścień uszczelniający. 5. Wymiana pierścienia uszczelniającego jest zakończona. WaterTest Kit WTK400 pl Strona 35 / 44

36 Konserwacja Wymiana pierścienia uszczelniającego czujnika ciśnienia W celu wymiany czujnika ciśnienia należy postępować następująco: 1. Za pomocą klucza o gnieździe sześciokątnym SW4 całkowicie odkręcić obie śruby. 2. Umieścić klucz o gnieździe sześciokątnym w otworze i ostrożnie wyciągnąć w górę wyświetlacz. WaterTest Kit WTK400 pl Strona 36 / 44

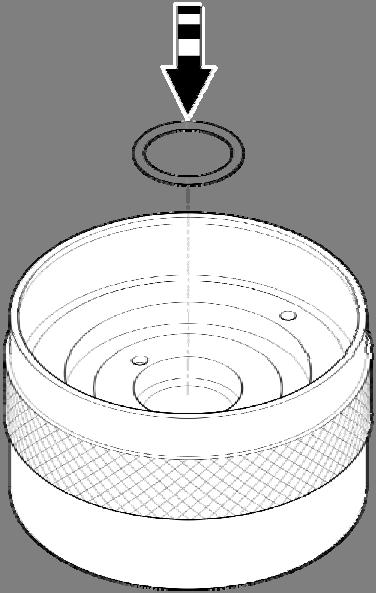

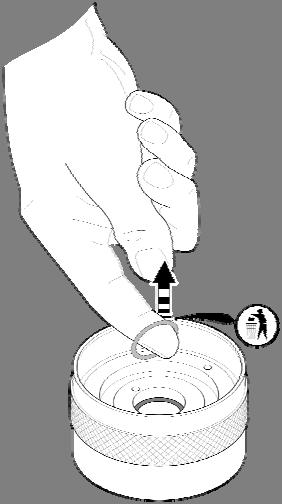

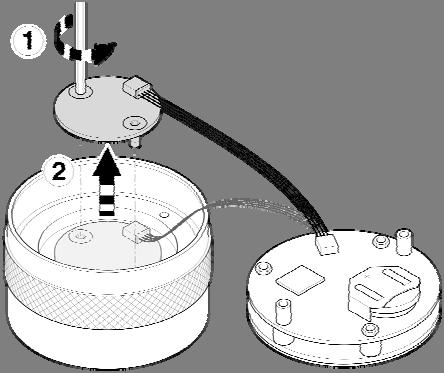

37 Konserwacja 3. (1) Wykręcić obie śruby czujnika ciśnienia, a następnie wyjąć go w górę. 4. Wyjąć pierścień uszczelniający i zutylizować w ekologiczny sposób. 5. Całkowicie wyczyścić otwór. Włożyć nowy pierścień uszczelniający. WaterTest Kit WTK400 pl Strona 37 / 44

38 Konserwacja 7. (1) Nałożyć czujnik ciśnienia i wyrównać otwory. (2) Przykręcić czujnik ciśnienia za pomocą obu śrub i mocno je dokręcić. 8. Umieścić klucz o gnieździe sześciokątnym w otworze i wcisnąć wyświetlacz w celkę pomiarową, a następnie wyrównać otwory. WaterTest Kit WTK400 pl Strona 38 / 44

39 Konserwacja 9. Wkręcić obie śruby kluczem o gnieździe sześciokątnym SW4 i mocno dociągnąć. 10. Wymiana pierścienia uszczelniającego jest zakończona. WaterTest Kit WTK400 pl Strona 39 / 44

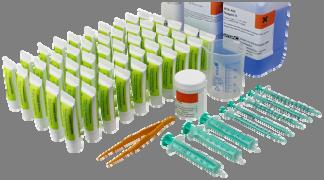

40 Utylizacja WTK / celki pomiarowej Utylizacja WTK / celki pomiarowej Materiał opakowaniowy należy usunąć w sposób przyjazny dla środowiska. Agregat należy zutylizować zgodnie z przepisami dotyczącymi ochrony środowiska po wykonaniu demontażu i posortowaniu wszystkich komponentów. W szczególności dotyczy to odczynników, roztworów i próbek oleju, które przechowuje się wraz z WTK, jak i zabrudzonych komponentów. Domawianie materiałów eksploatacyjnych / części zamiennych Nr artykułu Ilość Opis Komplet wymienny, składa się z: 1x ODCZYNNIK A, 500 ml 50x ODCZYNNIK B, tubka 10x strzykawki jednorazowe, 1 ml 3x strzykawki jednorazowe, 5 ml 1x naczynie pomiarowe, 100 ml 1x pęseta 1x mieszalnik Celka pomiarowa Zestaw pierścieni uszczelniających, złożony z: 1 pierścienia uszczelniającego do uszczelnienia obudowy: 1 pierścienia uszczelniającego do uszczelnienia czujnika ciśnienia WaterTest Kit WTK400 pl Strona 40 / 44

41 Dane techniczne Dane techniczne Dane hydrauliczne Dopuszczalny płyn Olej smarowy i hydrauliczny na bazie oleju mineralnego Dopuszczalna temperatura płynu maksymalnie 70 C Dane elektryczne Napięcie zasilania Bateria, typ CR 2354 Ogólne dane Zakresy pomiaru, wybierane na wyświetlaczu: 0,01 1 %* 0,02 10 %* ppm* ppm* *) Dokładność ± 1,8% obj. FS (FullScale) Masa wraz z walizką transportową Wymiary walizki transportowej 2,7 kg 34 x 28 x 13,5 cm Oznaczenie typu Produkt WTK = WaterTest Kit Seria 4 = Seria Opcja 0 = standard Numer zmiany 0 = Numer zmiany WTK WaterTest Kit WTK400 pl Strona 41 / 44

42 Certyfikat kalibracji Certyfikat kalibracji HYDAC FILTER SYSTEMS GMBH Postfach Sulzbach / Saar Germany Industriegebiet Sulzbach / Saar Germany Telefon: ++49 (0) Internet: Certyfikat kalibracji Oznaczenie WaterTest Kit Typ WTK400 Nr artykułu Ten certyfikat poświadcza, że wymienione wyżej urządzenie odpowiada pierwotnym specyfikacjom w momencie produkcji. Kalibracja została przeprowadzona przez porównanie z cyfrowym konwerterem pomiaru ciśnienia firmy WIKA. Dokładność i stabilność wyposażenia użytego do kalibracji są gwarantowane przez HYDAC Filter Systems GmbH i opierają się na wynikach Federalnego Instytutu Metrologii (PTB) lub innej placówki z akredytacją państwową. Kalibracja została przeprowadzona zgodnie z procedurą ISO producenta. Dane dotyczące środków referencyjnych: Urządzenie kalibrujące: Nr seryjny: Cyfrowy konwerter pomiaru ciśnienia WIKA Thorsten Trier Data Nazwa (Pełnomocnik ds. CE) Zarząd: Pełnomocnik ds. dokumentacji: Mathias Dieter, Dipl.Kfm. Wolfgang Haering Pan Günter Harge Siedziba spółki: Sulzbach/Saar c/o HYDAC International GmbH, Industriegebiet, Sulzbach / Saar Sąd rejestrowy: Saarbrücken, HRB Telefon: ++49 (0) Nr identyfikacji podatkowej: DE Telefax: ++49 (0) Numer podatkowy: 040/110/ guenter.harge@hydac.com Seite 1 / 1 WaterTest Kit WTK400 pl Strona 42 / 44

43 Terminologia Terminologia B Bateria... 30, 41 N Napięcie zasilania C Części zamienne... 21, 23 D Dane elektryczne Dane hydrauliczne Dane teleadresowe... 2 Data Dokładność... 41, 42 E Elementy obsługi H Hasła sygnalizacyjne... 8 I ISO K Kalibracja Konserwacja Kwalifikacje M Masa Materiał opakowaniowy O Opis... 15, 17, 40 Oznaczenie typu P Pełnomocnicy dokumentacji... 2 Pełnomocnik ds. CE Personel pomocniczy Pomiar S składować Specjaliści Struktura menu T Temperatura Transport transportować W Warunki składowania Wydawca... 2 Wymiary Wyświetlacz... 18, 19, 20 Względna wilgotność Z Zastosowanie... 10, 12 Zastosowanie zgodne z przeznaczeniem WaterTest Kit WTK400 pl Strona 43 / 44

44 HYDAC FILTER SYSTEMS GMBH Industriegebiet Postfach Sulzbach/Saar Sulzbach/Saar Niemcy Niemcy Tel: +49 (0) Centralny Faks: +49 (0) Dział Techniczny Faks: +49 (0) Dział sprzedaży Internet:
