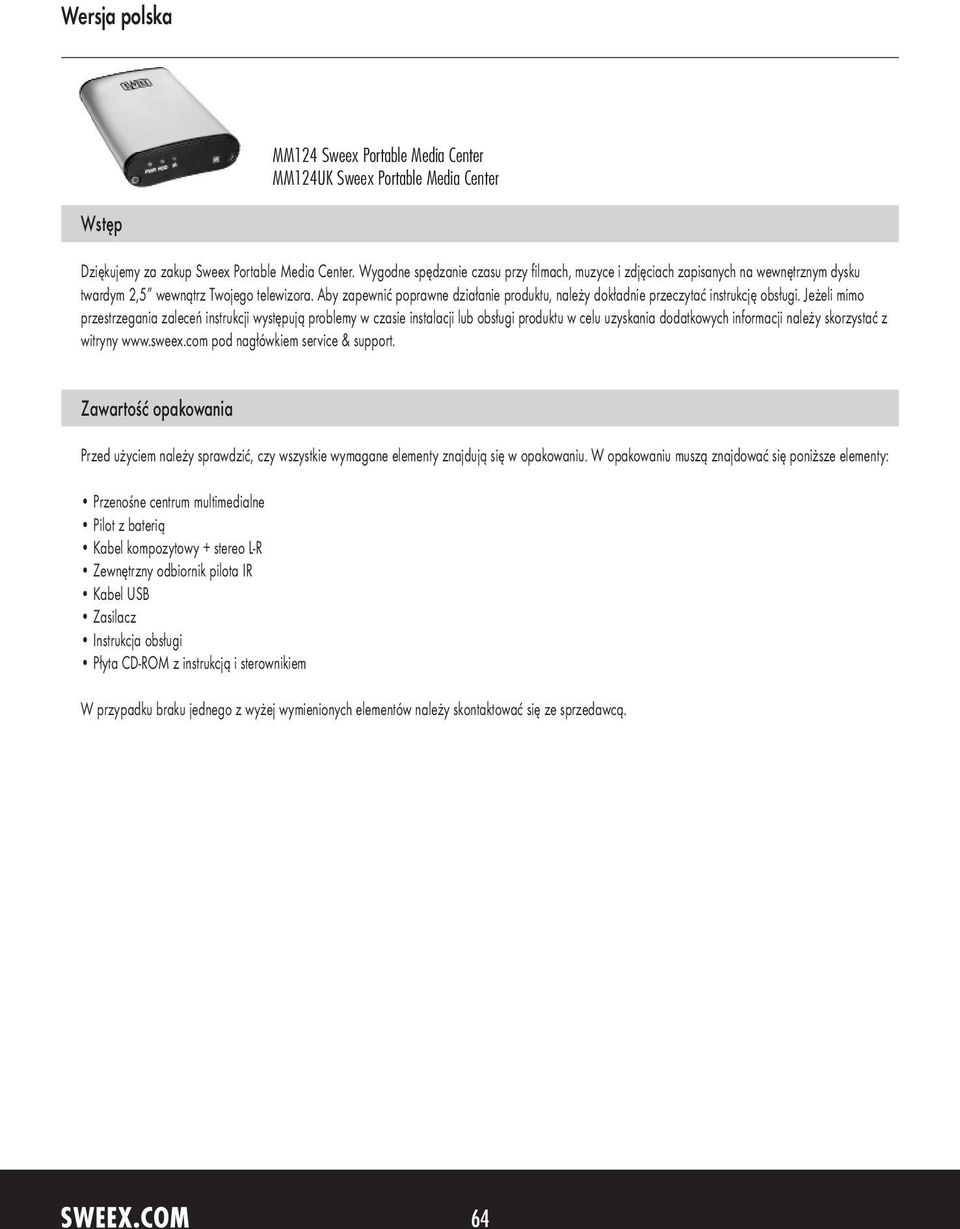

1 MM124 Sweex Portable Media Center MM124UK Sweex Portable Media Center Wstęp Dziękujemy za zakup Sweex Portable Media Center. Wygodne spędzanie czasu przy filmach, muzyce i zdjęciach zapisanych na wewnętrznym dysku twardym 2,5 wewnątrz Twojego telewizora. Aby zapewnić poprawne działanie produktu, należy dokładnie przeczytać instrukcję obsługi. Jeżeli mimo przestrzegania zaleceń instrukcji występują problemy w czasie instalacji lub obsługi produktu w celu uzyskania dodatkowych informacji należy skorzystać z witryny pod nagłówkiem service & support. Zawartość opakowania Przed użyciem należy sprawdzić, czy wszystkie wymagane elementy znajdują się w opakowaniu. W opakowaniu muszą znajdować się poniższe elementy: Przenośne centrum multimedialne Pilot z baterią Kabel kompozytowy + stereo L-R Zewnętrzny odbiornik pilota IR Kabel USB Zasilacz Instrukcja obsługi Płyta CD-ROM z instrukcją i sterownikiem W przypadku braku jednego z wyżej wymienionych elementów należy skontaktować się ze sprzedawcą. 64

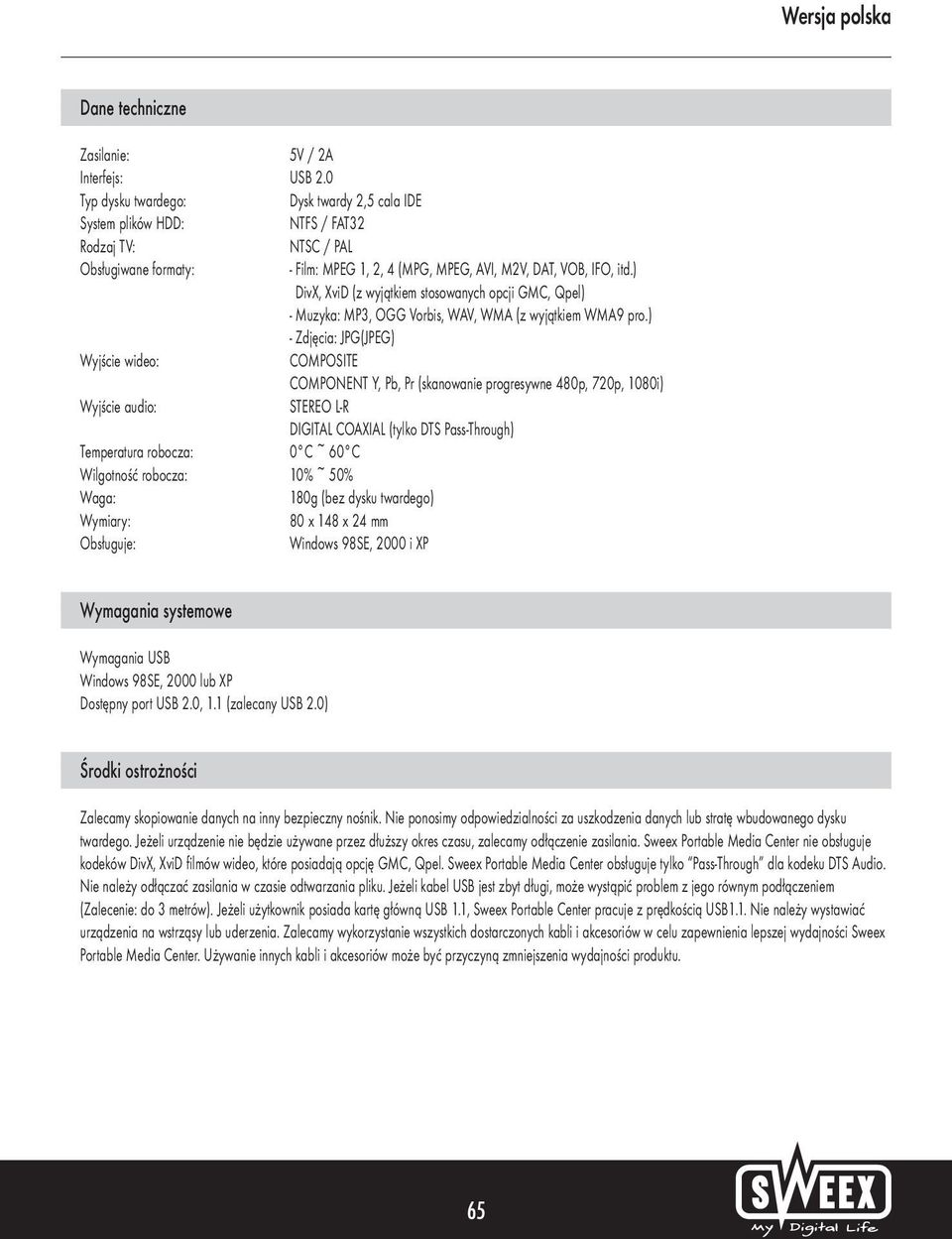

2 Dane techniczne Zasilanie: 5V / 2A Interfejs: USB 2.0 Typ dysku twardego: Dysk twardy 2,5 cala IDE System plików HDD: NTFS / FAT32 Rodzaj TV: NTSC / PAL Obsługiwane formaty: - Film: MPEG 1, 2, 4 (MPG, MPEG, AVI, M2V, DAT, VOB, IFO, itd.) DivX, XviD (z wyjątkiem stosowanych opcji GMC, Qpel) - Muzyka: MP3, OGG Vorbis, WAV, WMA (z wyjątkiem WMA9 pro.) - Zdjęcia: JPG(JPEG) Wyjście wideo: COMPOSITE COMPONENT Y, Pb, Pr (skanowanie progresywne 480p, 720p, 1080i) Wyjście audio: STEREO L-R DIGITAL COAXIAL (tylko DTS Pass-Through) Temperatura robocza: 0 C ~ 60 C Wilgotność robocza: 10% ~ 50% Waga: 180g (bez dysku twardego) Wymiary: 80 x 148 x 24 mm Obsługuje: Windows 98SE, 2000 i XP Wymagania systemowe Wymagania USB Windows 98SE, 2000 lub XP Dostępny port USB 2.0, 1.1 (zalecany USB 2.0) Środki ostrożności Zalecamy skopiowanie danych na inny bezpieczny nośnik. Nie ponosimy odpowiedzialności za uszkodzenia danych lub stratę wbudowanego dysku twardego. Jeżeli urządzenie nie będzie używane przez dłuższy okres czasu, zalecamy odłączenie zasilania. Sweex Portable Media Center nie obsługuje kodeków DivX, XviD filmów wideo, które posiadają opcję GMC, Qpel. Sweex Portable Media Center obsługuje tylko Pass-Through dla kodeku DTS Audio. Nie należy odłączać zasilania w czasie odtwarzania pliku. Jeżeli kabel USB jest zbyt długi, może wystąpić problem z jego równym podłączeniem (Zalecenie: do 3 metrów). Jeżeli użytkownik posiada kartę główną USB 1.1, Sweex Portable Center pracuje z prędkością USB1.1. Nie należy wystawiać urządzenia na wstrząsy lub uderzenia. Zalecamy wykorzystanie wszystkich dostarczonych kabli i akcesoriów w celu zapewnienia lepszej wydajności Sweex Portable Media Center. Używanie innych kabli i akcesoriów może być przyczyną zmniejszenia wydajności produktu. 65

3 Instalacja Windows 98SE Przed podłączeniem Sweex Portable Media Center do komputera należy zainstalować sterownik Windows 98SE. Sterownik znajduje się na płycie CD-ROM i można go zainstalować wybierając prawidłowe opcje w menu. Po zainstalowaniu sterownika należy podłączyć Sweex Portable Media Center za pomocą kabla USB do komputera PC i podłączyć kabel zasilania do centrum multimedialnego. Instalacja w Windows 2000/XP Nie jest konieczne instalowanie specjalnego sterownika dla Sweex Portable Media Center, jeżeli użytkownik używa centrum multimedialnego z komputerem w Windows 2000 lub Windows XP. Podłączyć Sweex Portable Media Center za pomocą dostarczonego kabla USB do komputera i podłączyć kabel zasilania do centrum multimedialnego. W Mój komputer lub Explorer powinien znajdować się nowy dysk. Można używać tego dysku jak normalnego dysku twardego i kopiować na niego dane. Po skopiowaniu danych, usunąć Sweex Portable Media Center za pomocą ikony usuwania położonej w dolnej części po prawej stronie ekranu. Podłączanie Sweex Portable Media Center Podłączyć zewnętrzne urządzenie AV Sweex Portable Media Center obsługuje 3 rodzaje wyjścia wideo: Composite, S-Video i Component. Użyć połączenia, które obsługuje telewizor. Zazwyczaj telewizor obsługuje połączenie composite wideo, ten kabel znajduje się w opakowaniu. Podłączyć kabel do wyjścia CVBS na Sweex Portable Media Center (żółte złącze) i wejścia Composite w telewizorze. Podłączyć również czerwone i białe złącza (RCA) do złączy R i L na Sweex Portable Media Center i na telewizorze. Jeżeli na ekranie telewizora nie wyświetla się normalny obraz, należy sprawdzić poniższe: 1. TV Przejść w tryb wejścia wideo: włączyć telewizor i przejść w tryb wejścia wideo, wybrać prawidłowe wejście. Patrz instrukcja obsługi telewizora w celu uzyskania dodatkowych informacji. 2. Sweex Portable Media Center Przejść w tryb wyjścia wideo: nacisnąć wielokrotnie przycisk [VIDEO]. Za każdym razem po naciśnięciu przycisku [VIDEO], sygnał wyjścia wideo zmienia się. 3. Po ustawieniu prawidłowego obrazu na ekranie, należy zapisać konfiguracje wideo Sweex Portable Media Center. Patrz Ustawienia wideo. 66

4 Ustawienia wideo Należy ustawić wyjście wideo Sweex Portable Media Center w taki sam sposób jak w przypadku trybu wejścia telewizora. Tryb wejścia wideo telewizora Sweex Portable Media Center Tryb wyjścia wideo Złącze typu jack telewizora Typ kabla wideo Normal Video Wyjście telewizora: NTSC C/S-Video (HD Wyjście telewizora: PAL C/S-Video (HD CVBS lub Composite Jack (Żółty Jack) Żółty kabel RCA (dołączony) S-Video Wyjście telewizora: NTSC C/S-Video (HD Wyjście telewizora: PAL C/S-Video (HD Gniazdo S-Video Kabel S-Video * Czarny zaokrąglony Component 480i Component 480p Wyjście telewizora: NTSC C/YPbPr (HD Gniazdo Component 3 * Y(zielone), Pb(niebieskie), Pr(czerwone) Wyjście Component twardego dysku na 480p Kabel Component * Y(zielony), Pb(niebieski), Pr(czerwony) Wyjście telewizora: PAL C/ YPbPr (HD Component 720p Wyjście Component twardego dysku na 720p Component 1080i Wyjście Component twardego dysku na 1080i NTSC, PAL: Standardowe wyjście telewizora. Wybrać prawidłowe wyjście używane w kraju użytkownika. Włączyć Sweex Portable Media Center i nacisnąć [SETUP] w ekranie wyboru trybu. Przejść do ikony TV Out i nacisnąć [ENTER]. Okno ustawień pojawi się pod menu ikony. Przejść do wybranego trybu wyjścia i nacisnąć [ENTER]. Na końcu, nacisnąć ponownie [SETUP], aby zapisać konfiguracje. 67

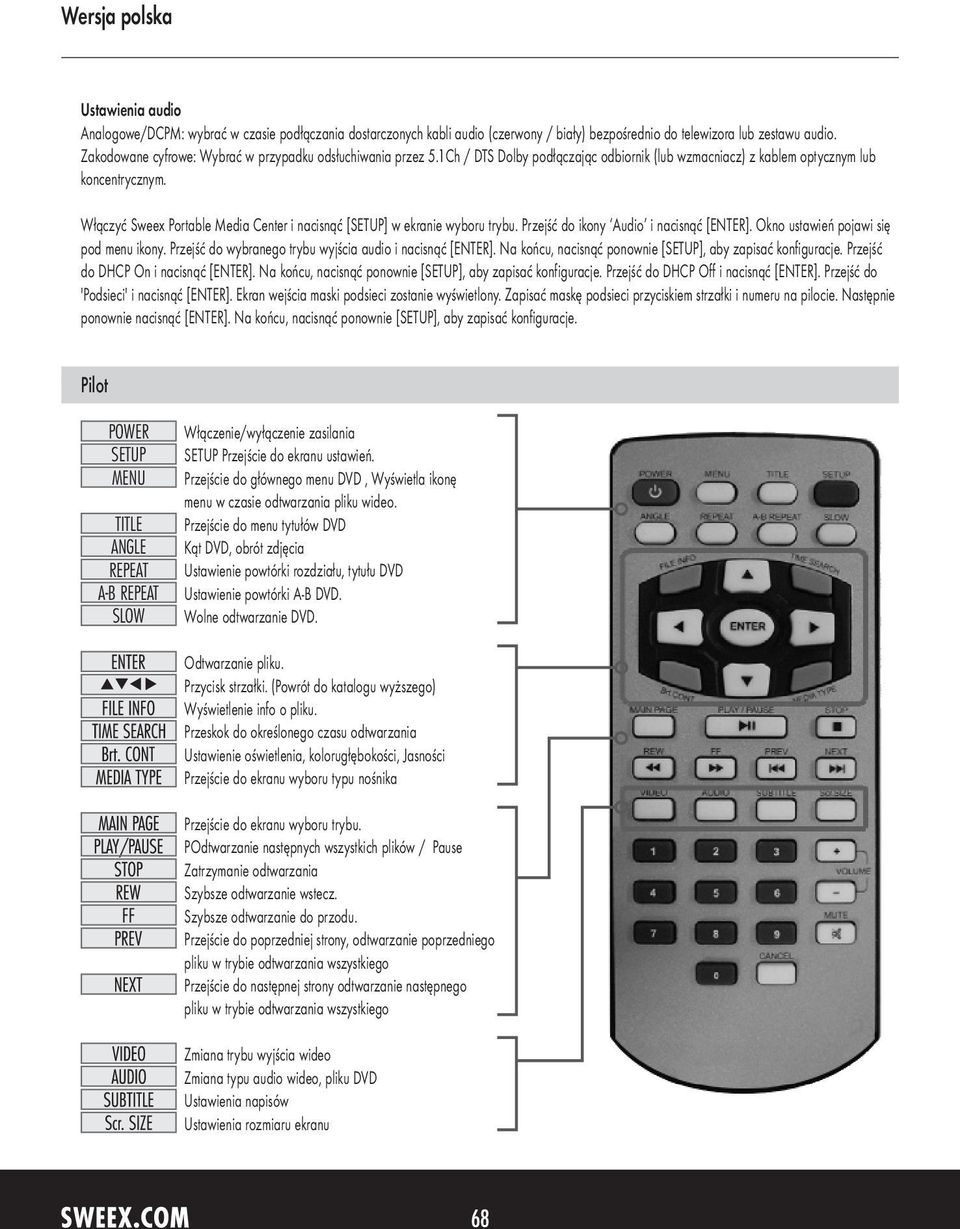

5 Ustawienia audio Analogowe/DCPM: wybrać w czasie podłączania dostarczonych kabli audio (czerwony / biały) bezpośrednio do telewizora lub zestawu audio. Zakodowane cyfrowe: Wybrać w przypadku odsłuchiwania przez 5.1Ch / DTS Dolby podłączając odbiornik (lub wzmacniacz) z kablem optycznym lub koncentrycznym. Włączyć Sweex Portable Media Center i nacisnąć [SETUP] w ekranie wyboru trybu. Przejść do ikony Audio i nacisnąć [ENTER]. Okno ustawień pojawi się pod menu ikony. Przejść do wybranego trybu wyjścia audio i nacisnąć [ENTER]. Na końcu, nacisnąć ponownie [SETUP], aby zapisać konfiguracje. Przejść do DHCP On i nacisnąć [ENTER]. Na końcu, nacisnąć ponownie [SETUP], aby zapisać konfiguracje. Przejść do DHCP Off i nacisnąć [ENTER]. Przejść do 'Podsieci' i nacisnąć [ENTER]. Ekran wejścia maski podsieci zostanie wyświetlony. Zapisać maskę podsieci przyciskiem strzałki i numeru na pilocie. Następnie ponownie nacisnąć [ENTER]. Na końcu, nacisnąć ponownie [SETUP], aby zapisać konfiguracje. Pilot POWER SETUP MENU TITLE ANGLE REPEAT A-B REPEAT SLOW Włączenie/wyłączenie zasilania SETUP Przejście do ekranu ustawień. Przejście do głównego menu DVD, Wyświetla ikonę menu w czasie odtwarzania pliku wideo. Przejście do menu tytułów DVD Kąt DVD, obrót zdjęcia Ustawienie powtórki rozdziału, tytułu DVD Ustawienie powtórki A-B DVD. Wolne odtwarzanie DVD. Odtwarzanie pliku. Przycisk strzałki. (Powrót do katalogu wyższego) Wyświetlenie info o pliku. Przeskok do określonego czasu odtwarzania Ustawienie oświetlenia, kolorugłębokości, Jasności Przejście do ekranu wyboru typu nośnika Przejście do ekranu wyboru trybu. POdtwarzanie następnych wszystkich plików / Pause Zatrzymanie odtwarzania Szybsze odtwarzanie wstecz. Szybsze odtwarzanie do przodu. Przejście do poprzedniej strony, odtwarzanie poprzedniego pliku w trybie odtwarzania wszystkiego Przejście do następnej strony odtwarzanie następnego pliku w trybie odtwarzania wszystkiego Zmiana trybu wyjścia wideo Zmiana typu audio wideo, pliku DVD Ustawienia napisów Ustawienia rozmiaru ekranu 68

6 Gwarancja Wszystkie produkty marki Sweex są objęte trzyletnią gwarancją. Gwarancja i pomoc nie obejmuje załączonego oprogramowania i/lub dołączonych akumulatorów (do ładowania). Roszczenia gwarancyjne są regulowane przez sprzedawcę, u którego dany produkt został zakupiony. Właściciel posiada i zachowuje prawa do wszystkich nazw marek wymienionych w niniejszej instrukcji oraz wszelkie prawa pokrewne. 69
