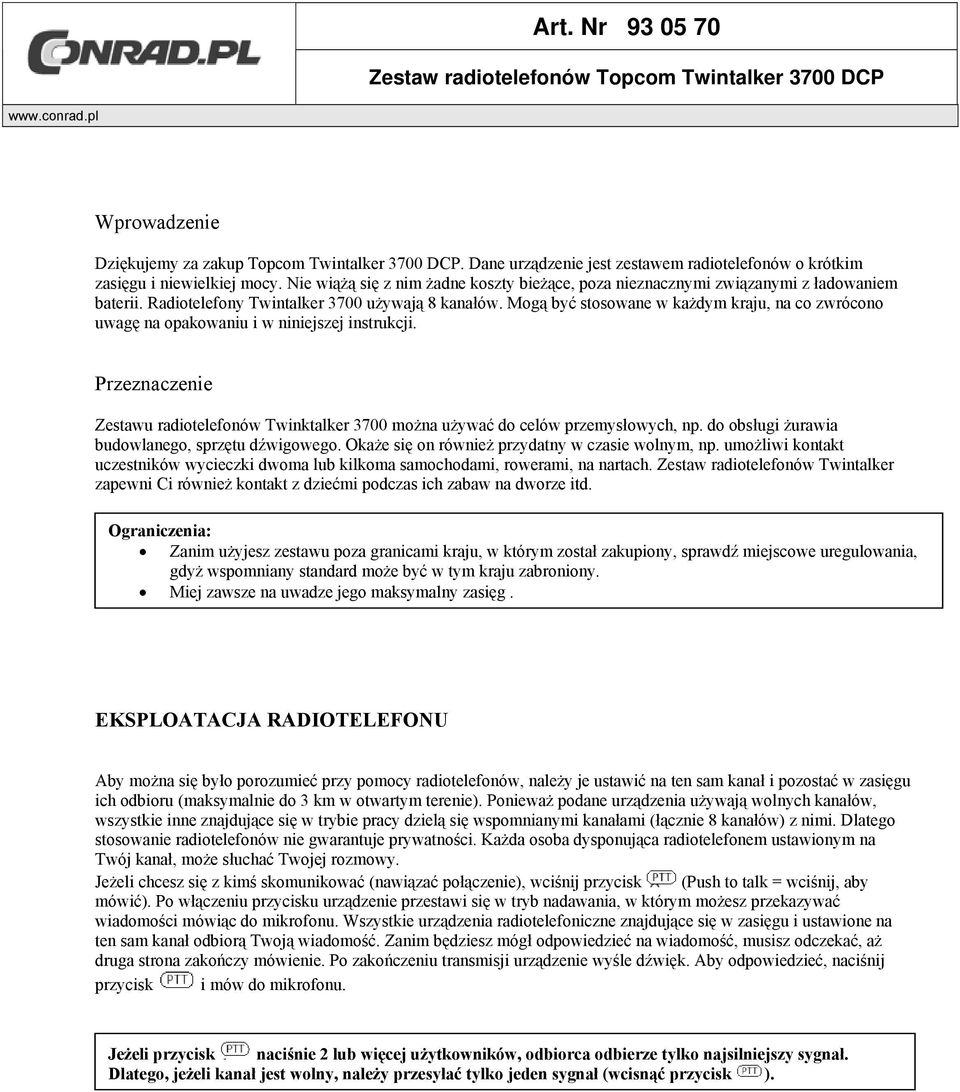

1 Art. Nr Zestaw radiotelefonów Topcom Twintalker 3700 DCP Wprowadzenie Dziękujemy za zakup Topcom Twintalker 3700 DCP. Dane urządzenie jest zestawem radiotelefonów o krótkim zasięgu i niewielkiej mocy. Nie wiążą się z nim żadne koszty bieżące, poza nieznacznymi związanymi z ładowaniem baterii. Radiotelefony Twintalker 3700 używają 8 kanałów. Mogą być stosowane w każdym kraju, na co zwrócono uwagę na opakowaniu i w niniejszej instrukcji. Przeznaczenie Zestawu radiotelefonów Twinktalker 3700 można używać do celów przemysłowych, np. do obsługi żurawia budowlanego, sprzętu dźwigowego. Okaże się on również przydatny w czasie wolnym, np. umożliwi kontakt uczestników wycieczki dwoma lub kilkoma samochodami, rowerami, na nartach. Zestaw radiotelefonów Twintalker zapewni Ci również kontakt z dziećmi podczas ich zabaw na dworze itd. Ograniczenia: Zanim użyjesz zestawu poza granicami kraju, w którym został zakupiony, sprawdź miejscowe uregulowania, gdyż wspomniany standard może być w tym kraju zabroniony. Miej zawsze na uwadze jego maksymalny zasięg. EKSPLOATACJA RADIOTELEFONU Aby można się było porozumieć przy pomocy radiotelefonów, należy je ustawić na ten sam kanał i pozostać w zasięgu ich odbioru (maksymalnie do 3 km w otwartym terenie). Ponieważ podane urządzenia używają wolnych kanałów, wszystkie inne znajdujące się w trybie pracy dzielą się wspomnianymi kanałami (łącznie 8 kanałów) z nimi. Dlatego stosowanie radiotelefonów nie gwarantuje prywatności. Każda osoba dysponująca radiotelefonem ustawionym na Twój kanał, może słuchać Twojej rozmowy. Jeżeli chcesz się z kimś skomunikować (nawiązać połączenie), wciśnij przycisk (Push to talk = wciśnij, aby mówić). Po włączeniu przycisku urządzenie przestawi się w tryb nadawania, w którym możesz przekazywać wiadomości mówiąc do mikrofonu. Wszystkie urządzenia radiotelefoniczne znajdujące się w zasięgu i ustawione na ten sam kanał odbiorą Twoją wiadomość. Zanim będziesz mógł odpowiedzieć na wiadomość, musisz odczekać, aż druga strona zakończy mówienie. Po zakończeniu transmisji urządzenie wyśle dźwięk. Aby odpowiedzieć, naciśnij przycisk i mów do mikrofonu. Jeżeli przycisk naciśnie 2 lub więcej użytkowników, odbiorca odbierze tylko najsilniejszy sygnał. Dlatego, jeżeli kanał jest wolny, należy przesyłać tylko jeden sygnał (wcisnąć przycisk ).

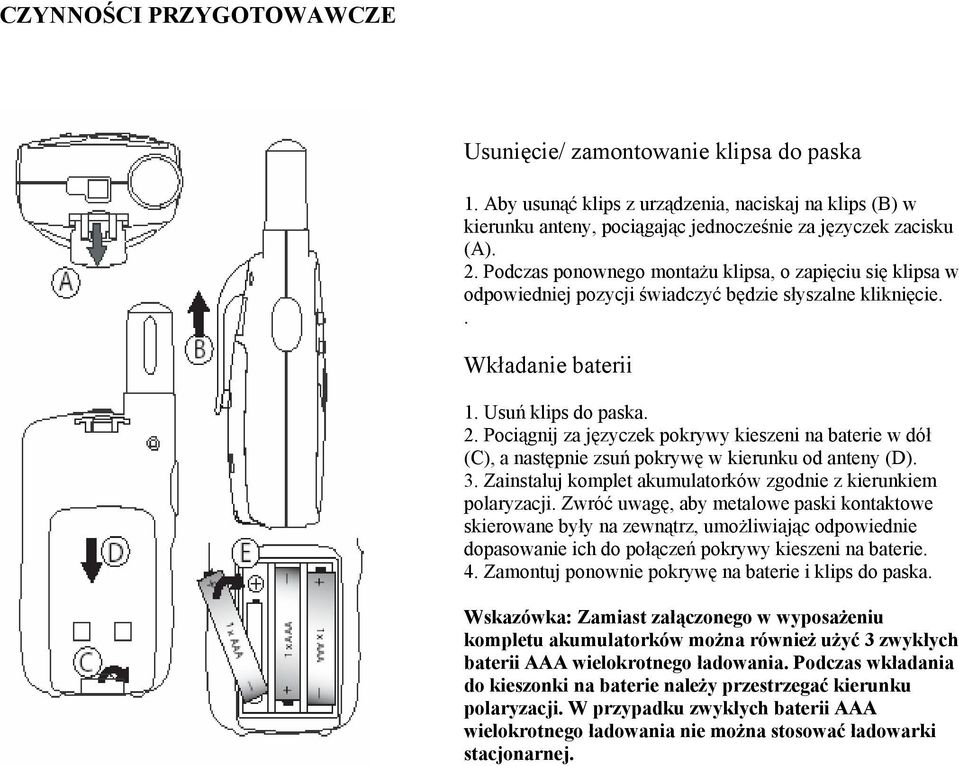

2 CZYNNOŚCI PRZYGOTOWAWCZE Usunięcie/ zamontowanie klipsa do paska 1. Aby usunąć klips z urządzenia, naciskaj na klips (B) w kierunku anteny, pociągając jednocześnie za języczek zacisku (A). 2. Podczas ponownego montażu klipsa, o zapięciu się klipsa w odpowiedniej pozycji świadczyć będzie słyszalne kliknięcie.. Wkładanie baterii 1. Usuń klips do paska. 2. Pociągnij za języczek pokrywy kieszeni na baterie w dół (C), a następnie zsuń pokrywę w kierunku od anteny (D). 3. Zainstaluj komplet akumulatorków zgodnie z kierunkiem polaryzacji. Zwróć uwagę, aby metalowe paski kontaktowe skierowane były na zewnątrz, umożliwiając odpowiednie dopasowanie ich do połączeń pokrywy kieszeni na baterie. 4. Zamontuj ponownie pokrywę na baterie i klips do paska. Wskazówka: Zamiast załączonego w wyposażeniu kompletu akumulatorków można również użyć 3 zwykłych baterii AAA wielokrotnego ładowania. Podczas wkładania do kieszonki na baterie należy przestrzegać kierunku polaryzacji. W przypadku zwykłych baterii AAA wielokrotnego ładowania nie można stosować ładowarki stacjonarnej.

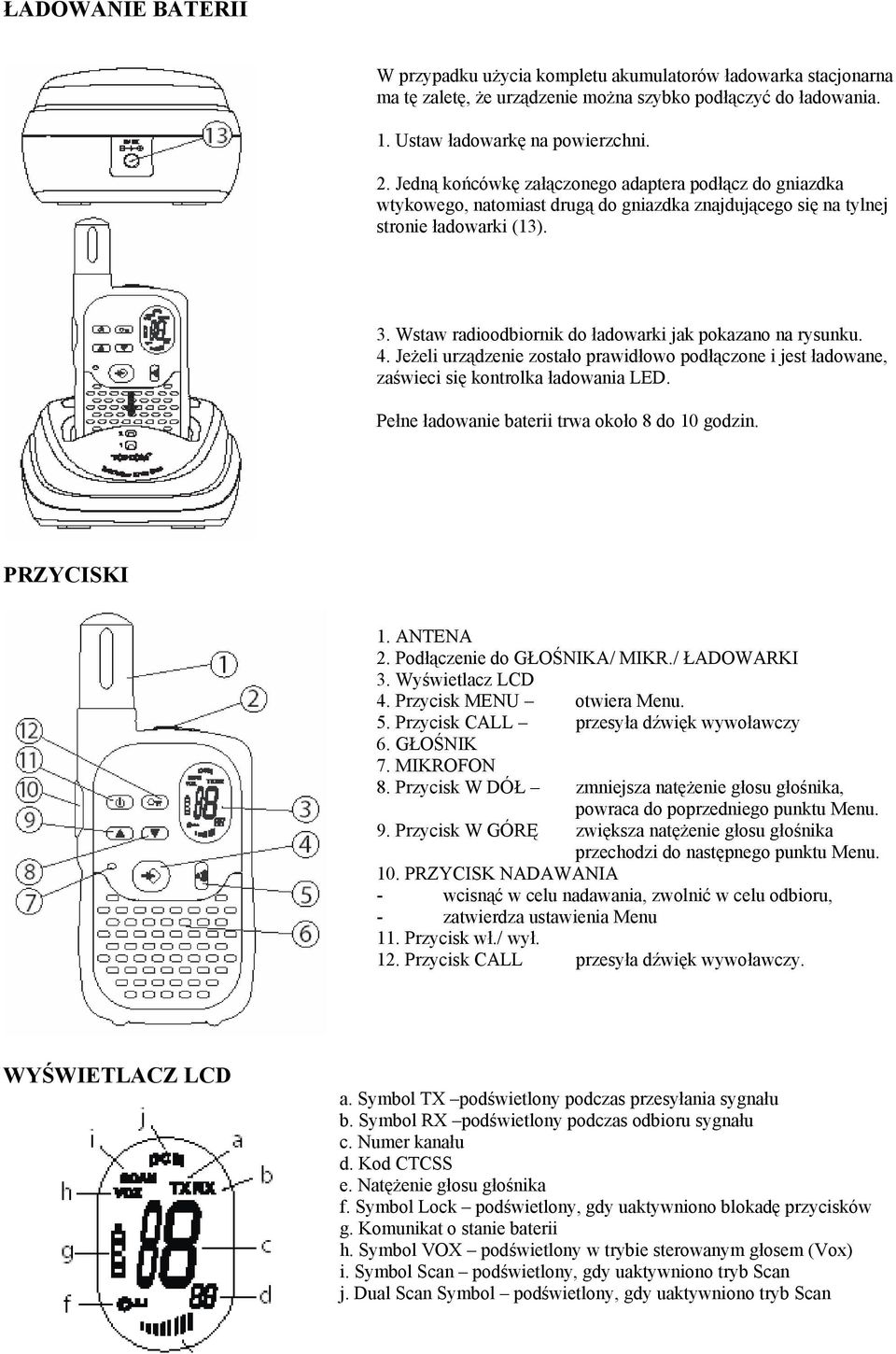

3 ŁADOWANIE BATERII W przypadku użycia kompletu akumulatorów ładowarka stacjonarna ma tę zaletę, że urządzenie można szybko podłączyć do ładowania. 1. Ustaw ładowarkę na powierzchni. 2. Jedną końcówkę załączonego adaptera podłącz do gniazdka wtykowego, natomiast drugą do gniazdka znajdującego się na tylnej stronie ładowarki (13). 3. Wstaw radioodbiornik do ładowarki jak pokazano na rysunku. 4. Jeżeli urządzenie zostało prawidłowo podłączone i jest ładowane, zaświeci się kontrolka ładowania LED. Pełne ładowanie baterii trwa około 8 do 10 godzin. PRZYCISKI 1. ANTENA 2. Podłączenie do GŁOŚNIKA/ MIKR./ ŁADOWARKI 3. Wyświetlacz LCD 4. Przycisk MENU otwiera Menu. 5. Przycisk CALL przesyła dźwięk wywoławczy 6. GŁOŚNIK 7. MIKROFON 8. Przycisk W DÓŁ zmniejsza natężenie głosu głośnika, powraca do poprzedniego punktu Menu. 9. Przycisk W GÓRĘ zwiększa natężenie głosu głośnika przechodzi do następnego punktu Menu. 10. PRZYCISK NADAWANIA - wcisnąć w celu nadawania, zwolnić w celu odbioru, - zatwierdza ustawienia Menu 11. Przycisk wł./ wył. 12. Przycisk CALL przesyła dźwięk wywoławczy. WYŚWIETLACZ LCD a. Symbol TX podświetlony podczas przesyłania sygnału b. Symbol RX podświetlony podczas odbioru sygnału c. Numer kanału d. Kod CTCSS e. Natężenie głosu głośnika f. Symbol Lock podświetlony, gdy uaktywniono blokadę przycisków g. Komunikat o stanie baterii h. Symbol VOX podświetlony w trybie sterowanym głosem (Vox) i. Symbol Scan podświetlony, gdy uaktywniono tryb Scan j. Dual Scan Symbol podświetlony, gdy uaktywniono tryb Scan

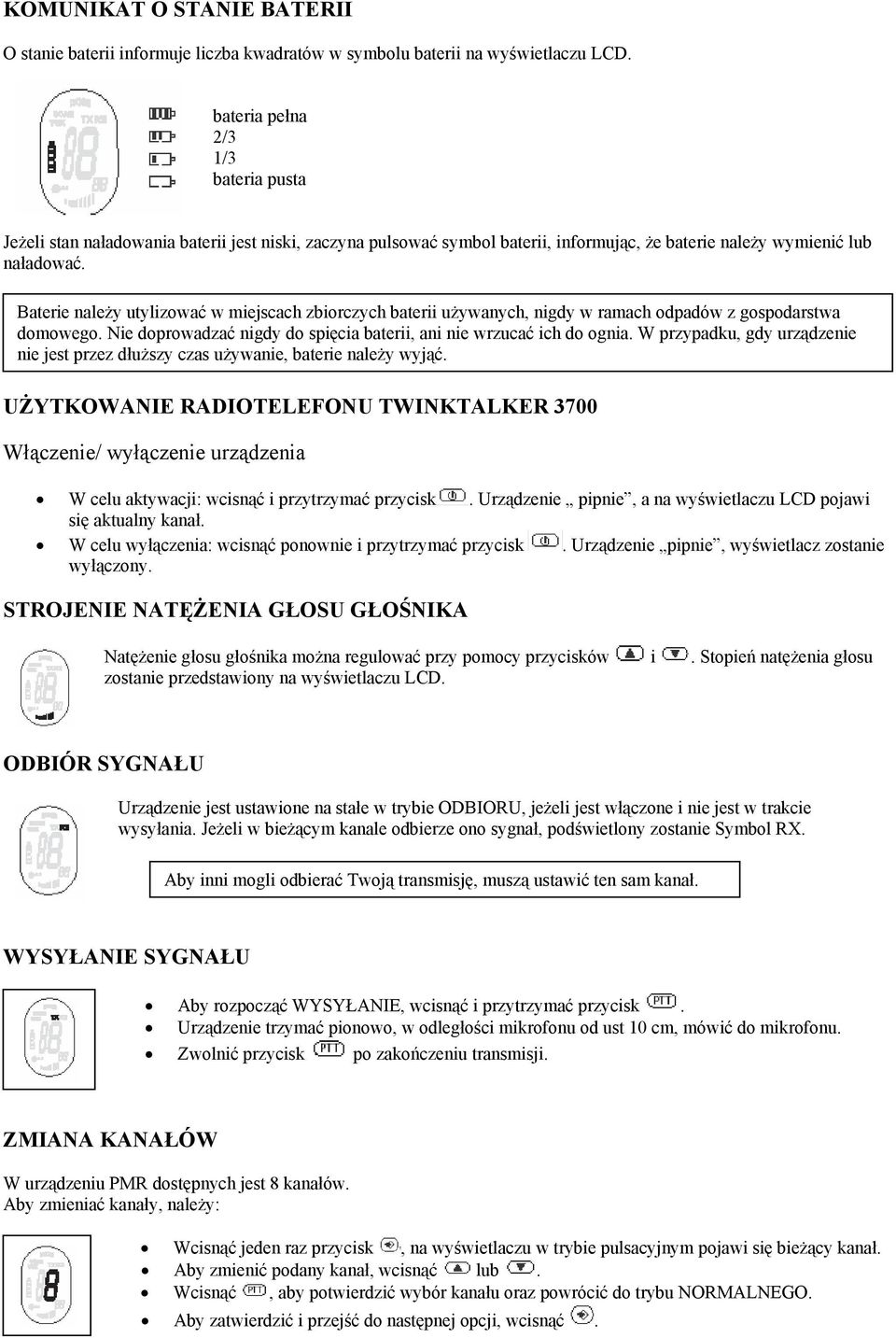

4 KOMUNIKAT O STANIE BATERII O stanie baterii informuje liczba kwadratów w symbolu baterii na wyświetlaczu LCD. bateria pełna 2/3 1/3 bateria pusta Jeżeli stan naładowania baterii jest niski, zaczyna pulsować symbol baterii, informując, że baterie należy wymienić lub naładować. Baterie należy utylizować w miejscach zbiorczych baterii używanych, nigdy w ramach odpadów z gospodarstwa domowego. Nie doprowadzać nigdy do spięcia baterii, ani nie wrzucać ich do ognia. W przypadku, gdy urządzenie nie jest przez dłuższy czas używanie, baterie należy wyjąć. UŻYTKOWANIE RADIOTELEFONU TWINKTALKER 3700 Włączenie/ wyłączenie urządzenia W celu aktywacji: wcisnąć i przytrzymać przycisk. Urządzenie pipnie, a na wyświetlaczu LCD pojawi się aktualny kanał. W celu wyłączenia: wcisnąć ponownie i przytrzymać przycisk. Urządzenie pipnie, wyświetlacz zostanie wyłączony. STROJENIE NATĘŻENIA GŁOSU GŁOŚNIKA Natężenie głosu głośnika można regulować przy pomocy przycisków i. Stopień natężenia głosu zostanie przedstawiony na wyświetlaczu LCD. ODBIÓR SYGNAŁU Urządzenie jest ustawione na stałe w trybie ODBIORU, jeżeli jest włączone i nie jest w trakcie wysyłania. Jeżeli w bieżącym kanale odbierze ono sygnał, podświetlony zostanie Symbol RX. Aby inni mogli odbierać Twoją transmisję, muszą ustawić ten sam kanał. WYSYŁANIE SYGNAŁU Aby rozpocząć WYSYŁANIE, wcisnąć i przytrzymać przycisk. Urządzenie trzymać pionowo, w odległości mikrofonu od ust 10 cm, mówić do mikrofonu. Zwolnić przycisk po zakończeniu transmisji. ZMIANA KANAŁÓW W urządzeniu PMR dostępnych jest 8 kanałów. Aby zmieniać kanały, należy: Wcisnąć jeden raz przycisk, na wyświetlaczu w trybie pulsacyjnym pojawi się bieżący kanał. Aby zmienić podany kanał, wcisnąć lub. Wcisnąć, aby potwierdzić wybór kanału oraz powrócić do trybu NORMALNEGO. Aby zatwierdzić i przejść do następnej opcji, wcisnąć.

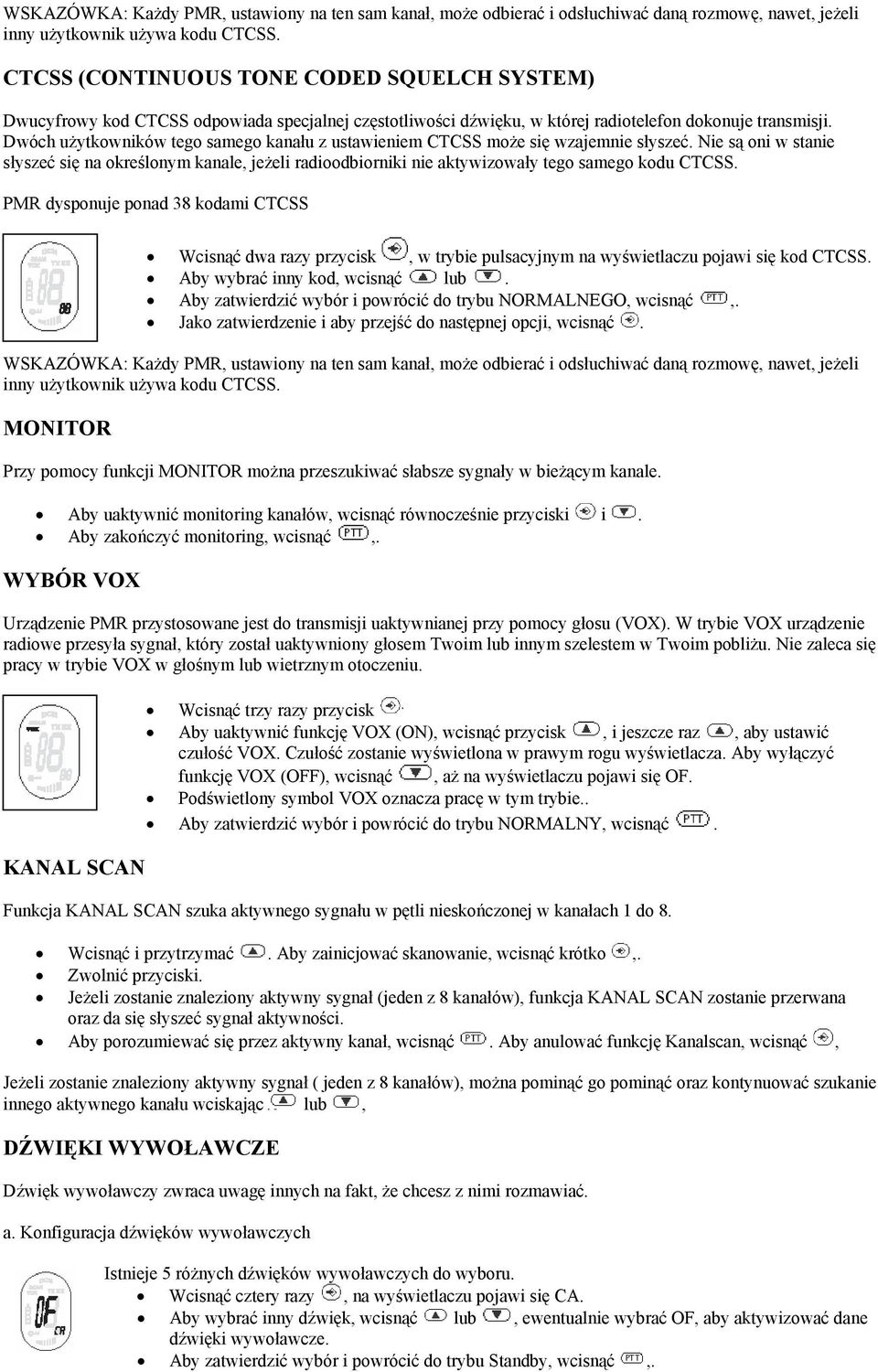

5 WSKAZÓWKA: Każdy PMR, ustawiony na ten sam kanał, może odbierać i odsłuchiwać daną rozmowę, nawet, jeżeli inny użytkownik używa kodu CTCSS. CTCSS (CONTINUOUS TONE CODED SQUELCH SYSTEM) Dwucyfrowy kod CTCSS odpowiada specjalnej częstotliwości dźwięku, w której radiotelefon dokonuje transmisji. Dwóch użytkowników tego samego kanału z ustawieniem CTCSS może się wzajemnie słyszeć. Nie są oni w stanie słyszeć się na określonym kanale, jeżeli radioodbiorniki nie aktywizowały tego samego kodu CTCSS. PMR dysponuje ponad 38 kodami CTCSS Wcisnąć dwa razy przycisk, w trybie pulsacyjnym na wyświetlaczu pojawi się kod CTCSS. Aby wybrać inny kod, wcisnąć lub. Aby zatwierdzić wybór i powrócić do trybu NORMALNEGO, wcisnąć,. Jako zatwierdzenie i aby przejść do następnej opcji, wcisnąć. WSKAZÓWKA: Każdy PMR, ustawiony na ten sam kanał, może odbierać i odsłuchiwać daną rozmowę, nawet, jeżeli inny użytkownik używa kodu CTCSS. MONITOR Przy pomocy funkcji MONITOR można przeszukiwać słabsze sygnały w bieżącym kanale. Aby uaktywnić monitoring kanałów, wcisnąć równocześnie przyciski i. Aby zakończyć monitoring, wcisnąć,. WYBÓR VOX Urządzenie PMR przystosowane jest do transmisji uaktywnianej przy pomocy głosu (VOX). W trybie VOX urządzenie radiowe przesyła sygnał, który został uaktywniony głosem Twoim lub innym szelestem w Twoim pobliżu. Nie zaleca się pracy w trybie VOX w głośnym lub wietrznym otoczeniu. KANAL SCAN Wcisnąć trzy razy przycisk Aby uaktywnić funkcję VOX (ON), wcisnąć przycisk, i jeszcze raz, aby ustawić czułość VOX. Czułość zostanie wyświetlona w prawym rogu wyświetlacza. Aby wyłączyć funkcję VOX (OFF), wcisnąć, aż na wyświetlaczu pojawi się OF. Podświetlony symbol VOX oznacza pracę w tym trybie.. Aby zatwierdzić wybór i powrócić do trybu NORMALNY, wcisnąć. Funkcja KANAL SCAN szuka aktywnego sygnału w pętli nieskończonej w kanałach 1 do 8. Wcisnąć i przytrzymać. Aby zainicjować skanowanie, wcisnąć krótko,. Zwolnić przyciski. Jeżeli zostanie znaleziony aktywny sygnał (jeden z 8 kanałów), funkcja KANAL SCAN zostanie przerwana oraz da się słyszeć sygnał aktywności. Aby porozumiewać się przez aktywny kanał, wcisnąć. Aby anulować funkcję Kanalscan, wcisnąć, Jeżeli zostanie znaleziony aktywny sygnał ( jeden z 8 kanałów), można pominąć go pominąć oraz kontynuować szukanie innego aktywnego kanału wciskając lub, DŹWIĘKI WYWOŁAWCZE Dźwięk wywoławczy zwraca uwagę innych na fakt, że chcesz z nimi rozmawiać. a. Konfiguracja dźwięków wywoławczych Istnieje 5 różnych dźwięków wywoławczych do wyboru. Wcisnąć cztery razy, na wyświetlaczu pojawi się CA. Aby wybrać inny dźwięk, wcisnąć lub, ewentualnie wybrać OF, aby aktywizować dane dźwięki wywoławcze. Aby zatwierdzić wybór i powrócić do trybu Standby, wcisnąć,.

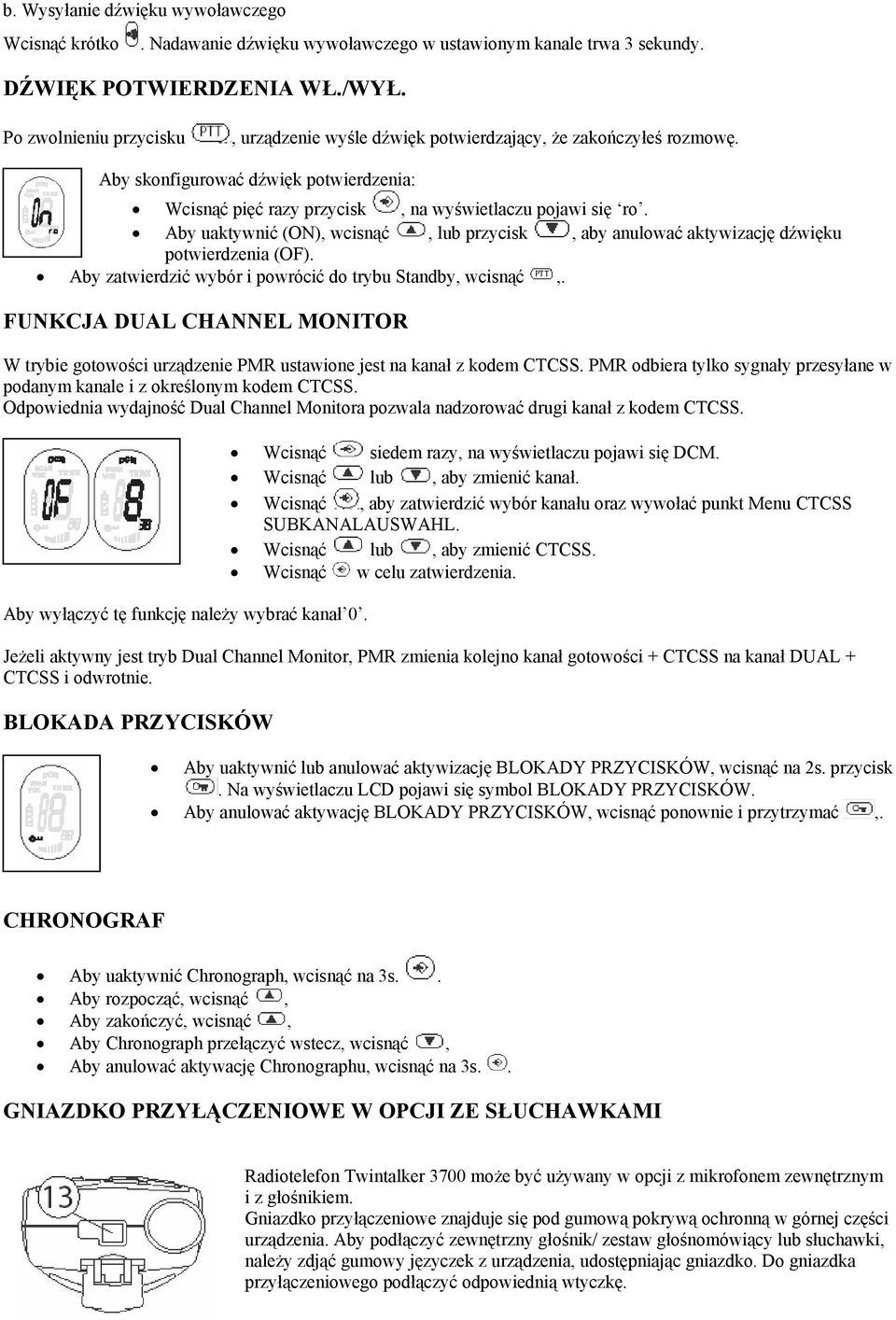

6 b. Wysyłanie dźwięku wywoławczego Wcisnąć krótko. Nadawanie dźwięku wywoławczego w ustawionym kanale trwa 3 sekundy. DŹWIĘK POTWIERDZENIA WŁ./WYŁ. Po zwolnieniu przycisku, urządzenie wyśle dźwięk potwierdzający, że zakończyłeś rozmowę. Aby skonfigurować dźwięk potwierdzenia: Wcisnąć pięć razy przycisk, na wyświetlaczu pojawi się ro. Aby uaktywnić (ON), wcisnąć, lub przycisk, aby anulować aktywizację dźwięku potwierdzenia (OF). Aby zatwierdzić wybór i powrócić do trybu Standby, wcisnąć,. FUNKCJA DUAL CHANNEL MONITOR W trybie gotowości urządzenie PMR ustawione jest na kanał z kodem CTCSS. PMR odbiera tylko sygnały przesyłane w podanym kanale i z określonym kodem CTCSS. Odpowiednia wydajność Dual Channel Monitora pozwala nadzorować drugi kanał z kodem CTCSS. Aby wyłączyć tę funkcję należy wybrać kanał 0. Wcisnąć siedem razy, na wyświetlaczu pojawi się DCM. Wcisnąć lub, aby zmienić kanał. Wcisnąć, aby zatwierdzić wybór kanału oraz wywołać punkt Menu CTCSS SUBKANALAUSWAHL. Wcisnąć lub, aby zmienić CTCSS. Wcisnąć w celu zatwierdzenia. Jeżeli aktywny jest tryb Dual Channel Monitor, PMR zmienia kolejno kanał gotowości + CTCSS na kanał DUAL + CTCSS i odwrotnie. BLOKADA PRZYCISKÓW Aby uaktywnić lub anulować aktywizację BLOKADY PRZYCISKÓW, wcisnąć na 2s. przycisk. Na wyświetlaczu LCD pojawi się symbol BLOKADY PRZYCISKÓW. Aby anulować aktywację BLOKADY PRZYCISKÓW, wcisnąć ponownie i przytrzymać,. CHRONOGRAF Aby uaktywnić Chronograph, wcisnąć na 3s.. Aby rozpocząć, wcisnąć, Aby zakończyć, wcisnąć, Aby Chronograph przełączyć wstecz, wcisnąć, Aby anulować aktywację Chronographu, wcisnąć na 3s.. GNIAZDKO PRZYŁĄCZENIOWE W OPCJI ZE SŁUCHAWKAMI Radiotelefon Twintalker 3700 może być używany w opcji z mikrofonem zewnętrznym i z głośnikiem. Gniazdko przyłączeniowe znajduje się pod gumową pokrywą ochronną w górnej części urządzenia. Aby podłączyć zewnętrzny głośnik/ zestaw głośnomówiący lub słuchawki, należy zdjąć gumowy języczek z urządzenia, udostępniając gniazdko. Do gniazdka przyłączeniowego podłączyć odpowiednią wtyczkę.

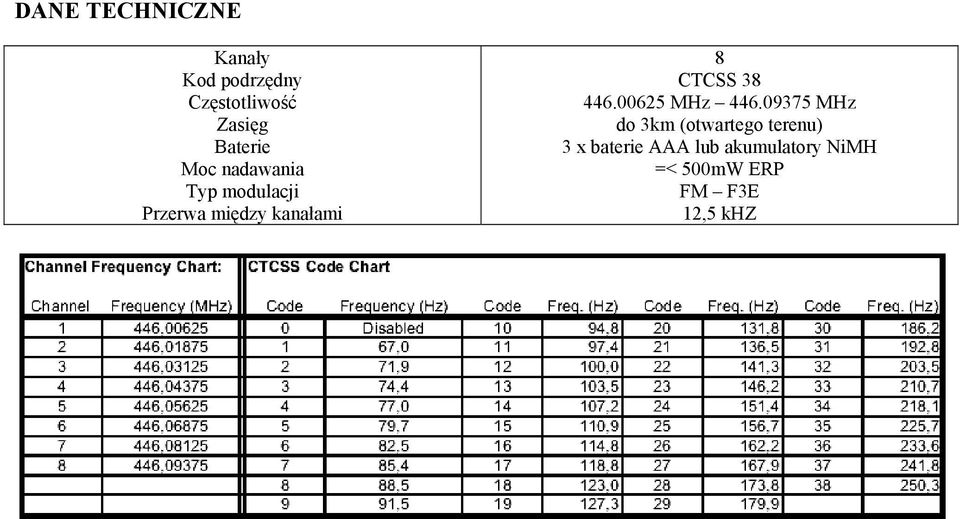

7 DANE TECHNICZNE Kanały Kod podrzędny Częstotliwość Zasięg Baterie Moc nadawania Typ modulacji Przerwa między kanałami 8 CTCSS MHz MHz do 3km (otwartego terenu) 3 x baterie AAA lub akumulatory NiMH =< 500mW ERP FM F3E 12,5 khz
