1 System monitorowania temperatury Monitorowanie temperatury Wydanie kwiecień 2016 INTROL sp. z o.o Katowice, ul. Kościuszki 112 tel , fax temperatury@introl.pl

2 Karta danych systemu 5 prostych kroków do uzyskania prawidłowej temperatury System Notion Lite IceSpy to idealne rozwiązanie do monitorowania temperatury, przeznaczone dla lokali gastronomicznych, aptek i punktów opieki medycznej (szpitale, zespoły kliniczne). Ten łatwy w obsłudze system zapewnia użytkownikom natychmiastowy dostęp do bieżących danych i alarmów, jak również raportów przygotowanych pod kątem audytu wszystko to za jednym naciśnięciem przycisku. Połączone z systemem czujniki temperatury dokonują pomiaru w zakresie od -30 C do +50 C (-40 C do +100 C z sondą zewnętrzną) i zostały zaprojektowane pod kątem wykorzystywania we wszystkich typach chłodziarek, lodówek i zamrażarek. Dodatkowe właściwości czujników łączą monitorowanie temperatury z monitorowaniem otwarcia drzwi i alarmami uruchamianymi przez określone zdarzenia. Dodatkową opcją są bloki tłumiące, służące do kontroli szybkości reakcji czujnika, stosowane do wymagań związanych z monitorowaniem temperatury żywności. Pomiar temperatury i alarmy uruchamiane przy otwieraniu drzwi Korzyści pomoc w spełnieniu wymagań przepisów, takich jak HACCP poprawa jakości produktów i zmniejszenie odpadów zmniejszenie liczby ludzkich błędów powstających podczas manualnego sprawdzenia oszczędność czasu z powodu braku potrzeby samodzielnego dokonywania odczytów brak wymagającego konserwacji oprogramowania i urządzeń elektronicznych Bezprzewodowe zbieranie danych i alarmowanie 24 godziny na dobę, 7 dni w tygodniu Cechy i funkcje system otrzymuje dane nawet z 10 nadajników opcjonalnie możliwość alarmu z powodu niewłaściwej temperatury lub otwarcia drzwi połączenie z lokalnym routerem, zwykle nie jest potrzebna pomoc informatyków nadajniki zasilane bateryjnie, poziom naładowania baterii prezentowany jest w systemie (zużyte baterie użytkownik może wymienić samodzielnie) obudowa zawierająca obejmę do montażu na ścianie oprogramowanie działające w chmurze z dostępem do danych w czasie rzeczywistym przyjazne oprogramowanie i łatwa instalacja zgodność z dyrektywami UE RoHS i WEEE oznaczenie CE zgodność z BS EN Intuicyjne w obsłudze, działające w chmurze oprogramowanie z natychmiastowym generowaniem raportów przygotowanych pod kątem audytu Aplikacje sklepy mięsne piekarnie kawiarnie i stołówki restauracje sieci detaliczne sklepy rybne duże apteki gabinety lekarskie szpitalne składziki leków gabinety weterynaryjne 5 prostych kroków do uzyskania prawidłowej temperatury 11Sprawdź zawartość zestawu 22Włącz odbiornik danych pracujący w chmurze 33Włącz nadajniki 44Utwórz i zarejestruj konto online 55Rozmieść elementy sprzętowe 2

3 System Notion Lite IceSpy KARTA DANYCH FUNKCJE NADAJNIKA RADIOWEGO (dotyczy wszystkich przetworników temperatury Notion Lite) Częstotliwość: pasmo MHz Moc nadajnika: maks. 10 mw, cykl pracy <0,1% Zasięg nadajnika: 300 m w terenie otwartym Materiał obudowy: ABS Baterie: litowe AA 1,5 V (IMC zaleca tylko dopuszczony i przetestowany typ Energizer Ultimate Lithium L91 nr mag. IMC: G301) Alkaliczne AA 1,5 (nie zalecamy ich wykorzystywania w temp. poniżej 0 C). Duracell ID (alkaliczne) (nr mag. IMC: 88705) Czas działania baterii ulegnie skróceniu w niskich temperaturach. Czas działania baterii: ponad 2 lata w przypadku stosowania zalecanych baterii litowych (w zależności od formatu otrzymywanych danych i środowiska pracy) Potrzebne urządzenia odbiornik działający w chmurze elektroniczne: nadajniki (do 10) WSTĘPNE WYMAGANIA DOTYCZĄCE PRACY URZĄDZENIA/PRZEGLĄDANIA DANYCH dostęp do Internetu router z możliwością podłączenia komputer stacjonarny lub laptop z systemem operacyjnym Windows, Mac OS lub Linux. Do przeglądania danych można także używać tabletu. OGÓLNE Wymiary: Waga: Zasilanie: Materiał obudowy: Klasa IP: obudowa mm 130 g wraz z baterią dołączona bateria litowa AA 1 1,5 V (z możliwością wymiany przez użytkownika) ABS IP65 3

4 SCHEMAT Nadajnik Urządzenie bazowe Router Chmura z danymi Komputer (PC, laptop) 4

5 NL300 PRZETWORNIK TEMPERATURY DO UŻYTKU WEWNĘTRZNEGO NR CZĘŚCI IN-WT001F1 Wewnętrzny czujnik temperatury: półprzewodnik Zakres temperatury wewnętrznej: -30 C do +50 C Dokładność: ±0,5 C Rozdzielczość: 0,1 C Temperatura robocza urządzenia: -30 C do +50 C Temperatura magazynowania: -40 C do +85 C urządzenia NL300 PRZETWORNIK TEMPERATURY I PRZEŁĄCZNIK DRZWIOWY DO UŻYTKU WEWNĘTRZNEGO NR CZĘŚCI IN-WT002F1 Wewnętrzny czujnik temperatury: półprzewodnik Zakres temperatury wewnętrznej: -30 C do +50 C Dokładność: ±0,5 C Rozdzielczość: 0,1 C Przełącznik drzwiowy: kontaktron (kupowany oddzielnie) Przewód przełącznika drzwiowego: 3 m Temperatura robocza urządzenia: -30 C do +50 C Temperatura magazynowania -40 C do +85 C urządzenia: Przełącznik Door Switch: drzwiowy: 5mm 40mm 30mm przełącznik Magnetic magnetyczny switch przewód Cable 1450mm 30mm gniazdo Socket 12mm 5

6 NL300 PRZETWORNIK TEMPERATURY DO UŻYTKU ZEWNĘTRZNEGO NR CZĘŚCI IN-WT003F1 Wymiary: Waga: Zewnętrzny czujnik temperatury: Zakres temp. zewn. sondy: Dokładność: Rozdzielczość: Długość przewodu sondy: Temperatura robocza urządzenia: Temperatura magazynowania urządzenia: mm (40 z obejmą montażową) 150 g włącznie z baterią dopasowany termistor nieliniowy (kupowany oddzielnie) -40 C do +100 C ±0,5 C 0,1 C 1,5 m -30 C do +50 C -40 C do +85 C NL300 PRZETWORNIK TEMPERATURY I PRZEŁĄCZNIK DRZWIOWY DO UŻYTKU ZEWNĘTRZNEGO NR CZĘŚCI IN-WT004F1 Wymiary: Waga: Zewnętrzny czujnik temperatury: Zakres temp. zewn. sondy: Dokładność: Przełącznik drzwiowy: Przewód drzwiowy: Rozdzielczość: Długość przewodu sondy: Temperatura robocza urządzenia: Temperatura magazynowania urządzenia: mm (40 z obejmą montażową) 150 g włącznie z baterią dopasowany termistor nieliniowy (kupowany oddzielnie) -40 C do +100 C ±0,5 C dopasowany termistor nieliniowy (kupowany oddzielnie) 3 m 0,1 C 1,5 m -30 C do +50 C -40 C do +85 C 6

7 CB1 CB1 odbiornik CloudBase i urządzenie bazowe Nr części IN-WR001-F1 Wymiary: mm Waga: 450 g Awaryjne zasilanie bateryjne: bateria NiMH wielokrotnego ładowania, zapewniająca ciągłą rejestrację danych w przypadku awarii zasilania sieciowego Materiał obudowy: ABS Klasa IP: IP53 Zasilanie: 12 V DC za pośrednictwem zewnętrznego zasilacza uniwersalnego. Zasilacz dołączony do urządzenia. (IMC zaleca wyłącznie zasilacze dopuszczone przez IMC, nr magaz.: G422) Wyjścia: przekaźnikowe, wspólny alarm (styki NO lub NC) Zakres temperatury roboczej: 0 C do +40 C, wilgotność 0-90% Zakres temperatury -40 C do +85 C magazynowania: Dane: Możliwość magazynowania danych z nadajników (do 10 nadajników) Dane rejestrowane dla każdego czujnika w 10-minutowych odstępach czasu Dane pobierane automatycznie co 30 minut na platformę programową działającą w chmurze OPROGRAMOWANIE dane graficzne alarmy wizualne dane aktualizowane w czasie rzeczywistym alarmy drzwiowe poziom naładowania baterii historia audytów raporty ustawienia konta/użytkownik kompleksowa pomoc online alarmy pocztą elektroniczną alarmy SMS-em Działające w chmurze oprogramowanie Notion Lite Wyłączenie odpowiedzialności Informacje zawarte w niniejszym dokumencie uznaje się za wiarygodne. INTROL sp. z o.o. nie ponosi odpowiedzialności za zamieszczenie nieprawidłowych lub niekompletnych informacji w niniejszej karcie danych, zaś informacje lub produkt mogą ulec zmianie bez wcześniejszego powiadomienia. Przed złożeniem zamówienia na produkty IMC, klienci powinni uzyskać i zweryfikować najnowsze informacje na temat produktów. 7

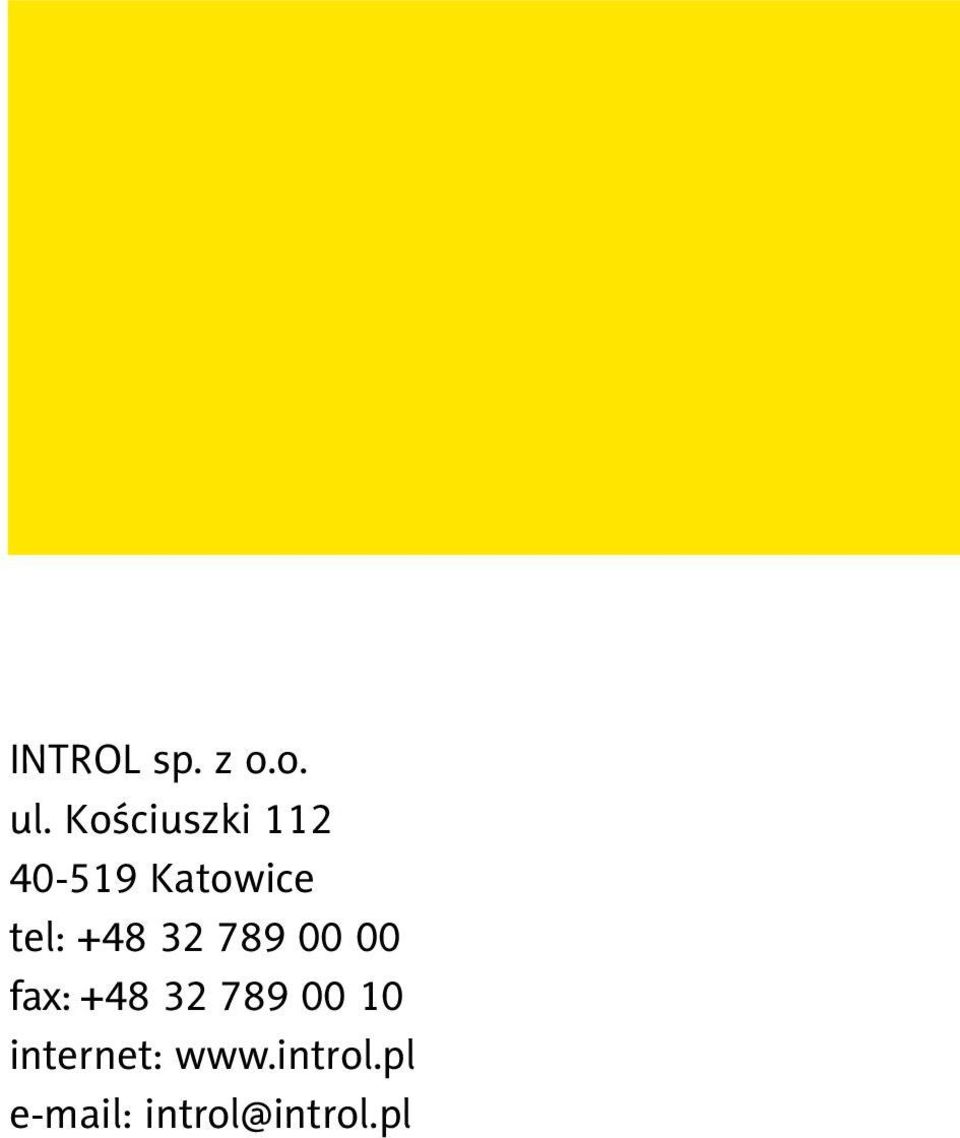

8 INTROL sp. z o.o. ul. Kościuszki Katowice tel: fax: internet: introl@introl.pl
