Cennik Ferroli 2011/1

Transkrypt

1 Obowiązuje od

2 FERROLI W TWOIM DOMU FERROLI zapewni dla Twojego domu nowoczesne, niezawodne i ekologiczne ogrzewanie, klimatyzację oraz wentylację. 2

3 Spis treści Nr strony PAKIETY KOCIOŁ + ZASOBNIK + STEROWANIE 4 PAKIETY KOCIOŁ KONDENSACYJNY + SOLAR 7 PAKIETY SOLARY 2 KOTŁY INWESTYCYJNE 4 PRZEPŁYWOWE GAZOWE PODGRZEWACZE WODY 20 ELEKTRYCZNE POJEMNOŚCIOWE PODGRZEWACZE WODY 22 GAZOWE KOTŁY KONDENSACYJNE 27 GAZOWE KOTŁY WISZĄCE 84 GAZOWE KOTŁY STOJĄCE ŻELIWNE Z PALNIKAMI ATMOSFERYCZNYMI 2 GAZOWO-OLEJOWE KOTŁY ŻELIWNE 23 GAZOWO-OLEJOWE KOTŁY STALOWE 45 PALNIKI OLEJOWE 57 KOLEKTORY SŁONECZNE 6 ZASOBNIKI CIEPŁEJ WODY UŻYTKOWEJ 69 AUTOMATYKA POGODOWA, REGULATORY POKOJOWE, ZESTAW HYDRAULICZNY 74 GRZEJNIKI ALUMINIOWE 92 KLIMATYZACJA 97 WENTYLACJA 209 SZKOLENIA - SERWIS 2 FERROLI Poland zastrzega sobie możliwość wprowadzenia zmian. Warunki podane w cenniku nie stanowią ofert w rozumieniu Kodeksu Cywilnego Firma FERROLI Poland w związku ze stałym rozwojem i modernizacją swoich wyrobów zastrzega sobie prawo do wprowadzania w produktach zmian, które uznamy za niezbędne lub użyteczne. Firma FERROLI Poland nie ponosi żadnej odpowiedzialności za nieścisłości występujące w niniejszej informacji technicznej, jeżeli spowodowane są przez błędy w druku 3

4 PAKIETY SPIS TREŚCI ZESTAW KOCIOŁ + ZASOBNIK C.W.U + AUTOMATYKA Spis treści Moc (kw) Strona ZESTAWY Z KOTŁEM KONDENSACYJNYM Zestaw kocioł ECONCEPT TECH 8A kocioł kondensacyjny + zasobnik c.w.u.+ automatyka Zestaw kocioł ECONCEPT TECH 25A kocioł kondensacyjny + zasobnik c.w.u.+ automatyka 3,2-9,0 5 5,7-26,6 5 ZESTAWY Z KOTŁEM Z ZAMKNIĘTĄ I OTWARTĄ KOMORĄ SPALANIA Zestawy kocioł DIVATOP H kocioł + zasobnik c.w.u.+ automatyka 7,0-32,0 6 4

5 PAKIETY - KOCIOŁ + ZASOBNIK Zestaw na bazie kotła kondensacyjnego ECONCEPT TECH 8A - 25A ECONCEPT TECH 8A - 25A - kocioł kondensacyjny jednofunkcyjny - pełna modulacja mocy palnika - palnik ceramiczny z wstępnym mieszaniem - jonizacyjna kontrola płomienia - wysoka sprawność do 09,% - automatyka pogodowa wbudowana w kocioł - możliwość współpracy z solarami - pełna autodiagnostyka - ochrona przeciwzamarzaniowa - system zapobiegający blokowaniu się pompy - zabezpieczenie przed brakiem wody w instalacji - wymiennik kotła ze stopu aluminium odpornego na działanie korozji - możliwość wykonania cyrkulacji c.w.u. - by-pass - możliwość zasilania gazem ziemnym lub LPG - wyświetlacz ciekłokrystaliczny - trzy lata gwarancji na kocioł* FG 50 G - zasobnik c.w.u. Zasobnik c.w.u. o pojemności 50 litrów, podłączenie górne Regulator ROMEO Zdalny sterownik adaptacyjny kotła z funkcją tygodniowego programowania c.o. i c.w.u. Sonda zewnętrzna Czujnik zanurzeniowy zasobnika c.w.u. Zestaw : Układ realizowany z użyciem:. Czujnik zanurzeniowy zasobnika kod. KWMAW 2. Zasobnik CWU typu FG z podejściem górnym 3. Sonda zewnętrzna kod. 0308X0 4. Regulator ROMEO kod. 0300XA ECONCEPT TECH - kocioł kondensacyjny 8A 25A Moc Pmax Pmin Pmax Pmin Moc cieplna użytkowa 80ºC-60ºC kw 7,7 2,9 24,6 5,2 Moc cieplna użytkowa 50ºC-30ºC kw 9,0 3,2 26,6 5,7 Kod 0N7O3I2A 0M7O6I4A FG 50 G - zasobnik c.w.u Pojemność litry 50 Kod FG50G ROMEO - sterownik adaptacyjny Kod 0300XA Sonda zewnętrzna Kod 0308X0 Czujnik zanurzeniowy zasobnika c.w.u. Kod KWMAW KOD ZAMÓWIENIOWY PAKIETU KPLECTH8A KPLECTH25A CENA zestawu netto zł 6 80, ,00 () Ceny zestawów przezbrojeniowych na poszczególne rodzaje gazu str.3 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI Zestaw nie zawiera połączenia kotła z zasobnikiem c.w.u. 5

6 PAKIETY - KOCIOŁ + ZASOBNIK Zestaw na bazie kotła wiszącego DIVATOP H DIVATOP H - jednofunkcyjny kocioł wiszący z wbudowaną automatyką pogodową - płynna modulacja mocy - palnik atmosferyczny ze stali nierdzewnej zapewniający niezwykle cichą pracę - zapłon elektroniczny z jonizacyjną kontrolą płomienia - pełna autodiagnostyka pracy kotła - system zapobiegający blokowaniu się pompy - system przeciwzamarzaniowy - wbudowana automatyka pogodowa - możliwość zastosowania dodatkowego sterownika pokojowego - możliwość wykonania cyrkulacji c.w.u. - by-pass automatyczny - ciekłokrystaliczny wyświetlacz - możliwość zasilania gazem ziemnym lub LPG - trzy lata gwarancji na kocioł* - HC - otwarta komora spalania - HF - zamknięta komora spalania FG 50 G - zasobnik c.w.u. Zasobnik c.w.u. o pojemności 50 litrów, podłączenie górne Regulator ROMEO Zdalny sterownik adaptacyjny kotła z funkcją tygodniowego programowania c.o. i c.w.u. Sonda zewnętrzna Czujnik zanurzeniowy zasobnika c.w.u. Zestaw: Układ realizowany z użyciem:. Czujnik zanurzeniowy zasobnika kod. KWMAW 2. Zasobnik CWU typu FG z podejściem górnym 3. Sonda zewnętrzna kod. 0308X0 4. Regulator ROMEO kod. 0300XA DIVATOP HC24 HC32 HF24 HF32 Moc P max P min P max P min P max P min P max P min Moc cieplna wyjściowa 80ºC-60ºC kw 23,5 7,0 3,3 9,7 24,0 7,2 32,0 9,9 Obciążenie cieplne kw 25,8 8,3 34,4,5 25,8 8,3 34,4,5 Kod nr 0ACL4I4A 0ACL7I4A 0ACO4I4A 0ACO7I4A FG 50 G - zasobnik c.w.u. Pojemność zasobnika litry 50 Kod FG50G ROMEO - sterownik adaptacyjny Kod 0300XA Sonda zewnętrzna Kod 0308X0 Czujnik zanurzeniowy zasobnika c.w.u. Kod KWMAW KOD ZAMÓWIENIOWY PAKIETU KPL.DTHC24 KPL.DTHC32 KPL.DTHF24 KPL.DTHF32 CENA zestawu netto zł 5 00, , , ,00 () Ceny zestawów przezbrojeniowych na poszczególne rodzaje gazu str.88 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI Zestaw nie zawiera połączenia kotła z zasobnikiem c.w.u. 6

7 PAKIETY - KOCIOŁ + SOLARY ZESTAW KOCIOŁ KONSDENSACYJNY + SOLAR Spis treści Strony Zestaw solarny z ECOTOP VF z kotłem wiszącym jednofunkcyjnym ECONCEPT TECH 8 A 8 Zestaw solarny z ECOTOP VF z kotłem wiszącym jednofunkcyjnym ECONCEPT TECH 25 A 8 Zestaw solarny z kotłem stojącym ECONCEPT SOLAR ST

8 PAKIETY - KOCIOŁ + SOLARY Zestaw na bazie kotła kondensacyjnego ECONCEPT TECH 8A - 25A i solara ECOTOP VF ECONCEPT TECH 8A - 25A - kocioł kondensacyjny jednofunkcyjny - pełna modulacja mocy palnika - palnik ceramiczny z wstępnym mieszaniem - jonizacyjna kontrola płomienia - wysoka sprawność do 09,% - automatyka pogodowa wbudowana w kocioł - możliwość współpracy z solarami - pełna autodiagnostyka - ochrona przeciwzamarzaniowa - system zapobiegający blokowaniu się pompy - zabezpieczenie przed brakiem wody w instalacji - wymiennik kotła ze stopu aluminium odpornego na działanie korozji - możliwość wykonania cyrkulacji c.w.u. - by-pass - możliwość zasilania gazem ziemnym lub LPG - wyświetlacz ciekłokrystaliczny - trzy lata gwarancji na kocioł* ECOTOP VF - płaski kolektor słoneczny o układzie pionowym - Powierzchnia absorbera 2,2 m 2, powierzchnia całkowita 2,30 m 2 - Ciężar całkowity 43 kg - Pojemność wodna,5 l - Maksymalne ciśnienie robocze 0 bar - Temperatura postojowa 75ºC - Współczynnik absorpcji 95% - Współczynnik odbicia 5% - Wysokiej jakości absorber - miedziana płyta powleczona selektywną powłoką z tlenków tytanu - Izolacja z wełny mineralnej - Podłączenie kolektora na czterech szybkozłączkach - Możliwość połączenia do 8 paneli w jednej baterii - Zgodność z normą EN 2975 ECOUNIT - zbiornik z podwójną wężownicą - zbiornik pionowy z podwójną wężownicą (wersja 2C ) - zbiornik stalowy pokryty specjalną powłoka - zabezpieczające anody magnezowe montowane seryjnie - dodatkowe zintegrowane grzałki elektryczne (opcja) IDRO grupa hydrauliczna - przystosowanie do podłączenia sterowania (opcja) - kurek napełniania i opróżniania z instalacji - termometry wyjścia i powrotu z instalacji - zestaw do zamocowania na ścianie - izolacja polipropylenowa - mocowania podłączeń naczynia wzbiorczego - zespół zabezpieczeń - zawór bezpieczeństwa i manometr - zawór regulacji przepływu - pompa z trzystopniową regulacją ECOTRONIC sterowanie - sterowanie dla systemów solarnych - wyświetlacz cyfrowy ciekłokrystaliczny podświetlany z graficznym interfejsem - dostarczany seryjnie komplet 3 sond temperatury - możliwość zabudowy w grupie pompowej Idro - zasilanie Volt Zestaw Zestaw 2 Typ kotła ECONCEPT TECH 8A ECONCEPT TECH 25A Moc Pmax Pmin Pmax Pmin Moc cieplna użytkowa 80ºC-60ºC kw 7,7 2,9 24,6 5,2 Moc cieplna użytkowa 50ºC-30ºC kw 9,0 3,2 26,6 5,7 KOD 0M7O3I2A 0M7O6I4A Typ kolektora ECOTOP VF ECOTOP VF Wymiary mm 60x2000x80 60x2000x80 Ciężar pustego kolektora kg Ilość podłączeń kolektora szt. 4 4 Ilość kolektorów szt. 2 2 Kod 0XCK2RXA 0XCK2RXA Typ zasobnika dwuwężownicowego ECOUNIT 300-2C ECOUNIT 300-2C Pojemność zasobnika litry Kod 0X0XA 0X0XA Sterowanie ECOTRONIC Kod 0X3000XA Grupa hydrauliczna IDRO 6 Kod 0X2000XA Naczynie wzbiorcze 2 litrów 2 litrów Kod 0720X0 0720X0 Zestaw montażowy Dla dwóch kolektorów Dla dwóch kolektorów ZM na dach skośny standard Kod Zestaw hydrauliczny przyłączeniowy Kod 0725X0 0725X0 Zestaw hydrauliczny połączeniowy kolektorów Kod 07252X X0 KOD ZAMÓWIENIOWY ZESTAWU KPLEC8AV2 KPLEC25AV2 CENA zestawu netto zł 3 990, ,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 8

9 PAKIETY - KOCIOŁ + SOLARY Schemat ideowy zestawu na bazie kotła kondensacyjnego ECONCEPT TECH 8A - 25A i solara ECOTOP VF Przykładowe układy na bazie powyższego zestawu Przykład : Układ realizowany z użyciem:. Zestaw kotła kondensacyjnego i solara 2. Sonda zewnętrzna kod. 0308X0 3. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) Przykład 2: Układ realizowany z użyciem:. Zestaw kotła kondensacyjnego i solara 2. Zestaw automatyki FH

10 PAKIETY - KOCIOŁ + SOLARY Zestaw na bazie kotła kondensacyjnego ECONCEPT SOLAR ST 25 ECONCEPT SOLAR ST 25 - kotły kondensacyjne z wbudowanym warstwowym zasobnikiem c.w.u. o pojemności 80 litrów - przystosowany do bezpośredniej współpracy z panelami solarnymi - pełna modulacja mocy palnika - palnik ceramiczny z wstępnym mieszaniem i jonizacyjną kontrolą płomienia - wbudowany zasobnik warstwowy o pojemności 80 litrów - wysoka sprawność do 09, % - zintegrowana automatyka pogodowa zapewniająca sterowanie - obiegiem c.o. pompowym - obiegiem c.o. niskotemperaturowym - obiegiem c.w.u. - obiegiem solarnym - pełna autodiagnostyka - ochrona przeciwzamarzaniowa - wbudowana pompa obiegowa c.o., zawór trójdrożny i pompa obiegu niskotemperaturowego - wbudowana pompa obiegu solarnego - wbudowana pompa ładująca zasobnik c.w.u. - możliwość zasilania gazem ziemnym lub LPG - wyświetlacz ciekłokrystaliczny - trzy naczynia wzbiorcze c.o., c.w.u. oraz obiegu solarnego - 3 lata gwarancji* 3 LATA GWARANCJI ECOTOP VF - płaski kolektor słoneczny o układzie pionowym - Powierzchnia absorbera 2,2 m 2, powierzchnia całkowita 2,30 m 2 - Ciężar całkowity 43 kg - Pojemność wodna,5 l - Maksymalne ciśnienie robocze 0 bar - Temperatura postojowa 75ºC - Współczynnik absorpcji 95% - Współczynnik odbicia 5% - Wysokiej jakości absorber - miedziana płyta powleczona selektywną powłoką z tlenków tytanu - Izolacja z wełny mineralnej - Podłączenie kolektora na czterech szybkozłączkach - Możliwość połączenia do 8 paneli w jednej baterii - Zgodność z normą EN 2975 Econcept Solar ST 25 Zestaw 3 Zestaw 4 Moc Pmax Pmin Pmax Pmin Obciążenie cieplne kw 25,2 5,3 25,2 5,3 Moc cieplna użytkowa 80ºC-60ºC kw 24,6 5,2 24,6 5,2 Moc cieplna użytkowa 50ºC-30ºC kw 26,6 5,7 26,6 5,7 Oznaczenie efektywności energetycznej (Dyrektywa 92/42EEC) Klasa emisji NOx 5 5 Sprawność Dla parametrów 80ºC-60ºC % 98,3 97,3 98,3 97,3 Dla parametrów 50ºC-30ºC % 05,4 07,2 05,4 07,2 przy 30% obciążenia nominalnego % 09, 09, Ciepła woda użytkowa Wydajność przy t 30 C l/min Wydajność chwilowa dla t 30 C l/0min Kod nr 0N7X4IAA 0N7X4IAA Typ kolektora ECOTOP VF ECOTOP VF Wymiary mm 60x2000x80 60x2000x80 Ciężar pustego kolektora kg Ilość podłączeń kolektora szt. 4 4 Ilość kolektorów szt. 2 Kod nr 0XCK2RXA 0XCK2RXA Zestaw montażowy Dla jednego kolektora Dla dwóch kolektorów ZM na dach skośny standard Kod nr Zestaw hydrauliczny przyłączeniowy Kod nr 0725X0 0725X0 Zestaw hydrauliczny połączeniowy kolektorów Kod nr X0 KOD ZAMÓWIENIOWY ZESTAWU KPLECSOLV KPLECSOLV2 CENA netto zestawu zł 5 900, ,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI 0

11 PAKIETY - KOCIOŁ + SOLARY Schemat ideowy zestawu na bazie kotła kondensacyjnego ECONCEPT SOLAR ST i solara ECOTOP VF Przykładowe układy na bazie powyższego zestawu Przykład : Układ realizowany z użyciem:. Zestaw kotła kondensacyjnego i solara 2. Sonda zewnętrzna kod. 0308X0 3. Regulator ROMEO kod. 0300XA do (zamiennie można zastosować termostaty pokojowe FE 3000) Uwaga: Standardowa automatyka kotła steruje obiegiem bezpośrednim (grzejnikowym) oraz ogrzewania podłogowego

12 PAKIETY - SOLARY ZESTAWY SOLARNE Spis treści Strony Zestawy solarne ECOTOP VF Zestawy na bazie kolektora ECOTOP VF 3 2

13 PAKIETY - SOLARY Zestawy solarne na bazie kolektora płaskiego ECOTOP VF ECOTOP VF - płaski kolektor słoneczny o układzie pionowym - Powierzchnia absorbera 2,2 m 2, powierzchnia całkowita 2,30 m 2 - Ciężar całkowity 43 kg - Pojemność wodna,5 l - Maksymalne ciśnienie robocze 0 bar - Temperatura postojowa 75ºC - Współczynnik absorpcji 95% - Współczynnik odbicia 5% - Wysokiej jakości absorber - miedziana płyta powleczona selektywną powłoką z tlenków tytanu - Izolacja z wełny mineralnej - Podłączenie kolektora na czterech szybkozłączkach - Możliwość połączenia do 8 paneli w jednej baterii - Zgodność z normą EN 2975 ECOUNIT - zbiornik z podwójną wężownicą - zbiornik pionowy z podwójną wężownicą (wersja 2C ) - zbiornik stalowy pokryty specjalną powłoka - zabezpieczające anody magnezowe montowane seryjnie - dodatkowe zintegrowane grzałki elektryczne (opcja) IDRO grupa hydrauliczna - przystosowanie do podłączenia sterowania (opcja) - kurek napełniania i opróżniania z instalacji - termometry wyjścia i powrotu z instalacji - zestaw do zamocowania na ścianie - izolacja polipropylenowa - mocowania podłączeń naczynia wzbiorczego - zespół zabezpieczeń - zawór bezpieczeństwa i manometr - zawór regulacji przepływu - pompa z trzystopniową regulacją ECOTRONIC sterowanie - sterowanie dla systemów solarnych - cyfrowy ciekłokrystaliczny podświetlany wyświetlacz z graficznym interfejsem - dostarczany seryjnie komplet 3 sond temperatury - możliwość zabudowy w grupie pompowej Idro - zasilanie Volt Zestaw dla dachu skośnego Pakiet (2-4 osoby) Pakiet 2 (2-4 osoby) Pakiet 3 (4-6 osób) Typ kolektora ECOTOP VF ECOTOP VF ECOTOP VF Wymiary mm 60x2000x80 60x2000x80 60x2000x80 Ciężar pustego kolektora kg Ilość podłączeń kolektora szt Ilość kolektorów szt Kod 0XCK2RXA 0XCK2RXA 0XCK2RXA Typ zasobnika dwuwężownicowego ECOUNIT 200-2C ECOUNIT 300-2C ECOUNIT 300-2C Pojemność zasobnika litry Kod 0X00XA 0X0XA 0X0XA Sterowanie ECOTRONIC Kod 0X3000XA Grupa hydrauliczna IDRO 6 Kod 0X2000XA Naczynie wzbiorcze 2 litrów 2 litrów 8 litrów Kod 0720X0 0720X X0 Zestaw montażowy Dla dwóch kolektorów Dla dwóch kolektorów Dla trzech kolektorów ZM na dach skośny standard Kod Zestaw hydrauliczny przyłączeniowy Kod 0725X0 0725X0 0725X0 Zestaw hydrauliczny połączeniowy kolektorów Kod 07252X X0 2 x 07252X0 KOD ZAMÓWIENIOWY ZECOTOPVF ZECOTOPVF2 ZECOTOPVF3 CENA zestawu netto zł 8 990, ,00 990,00 3

14 KOTŁY INWESTYCYJNE KOTŁY INWESTYCYJNE Spis treści Strony DOMIPROJECT C24 D Otwarta komora spalania Zakres mocy 7,0-23,5 kw 5 DOMIPROJECT F24 D Zamknięta komora spalania Zakres mocy 7,0-24,0 kw 5 4

15 KOTŁY INWESTYCYJNE Kocioł inwestycyjny DOMIPROJECT D - dwufunkcyjny gazowy kocioł wiszący z wbudowaną automatyką pogodową - płynna modulacja mocy dla c.o. i c.w.u. - wbudowana automatyka pogodowa - palnik atmosferyczny ze stali nierdzewnej zapewniający niezwykle cichą pracę - jonizacyjna kontrola płomienia - autodiagnostyka - system zapobiegający blokowaniu się pompy - system przeciwzamarzaniowy - funkcja Eco/Comfort c.w.u. 3 LATA GWARANCJI - możliwość współpracy z zasobnikami c.w.u. zasilanymi z obcego źródła ciepła (instalacja solarna, kominek z płaszczem wodnym) - możliwość podłączenia sterowania pomieszczeniowego - nowoczesny wymiennik miedziany o specjalnej konstrukcji zapobiegającej osadzaniu kamienia kotłowego - F wersja kotła z zamkniętą komorą spalania - C wersja kotła z otwartą komorą spalania - 3 lata gwarancji* DOMIPROJECT C24 D F24 D Maksymalne obciążenie cieplne kw 25,8 25,8 Minimalne obciążenie cieplne kw 8,3 8,3 Maksymalna moc cieplna c.o. kw 23,5 24,0 Minimalna moc cieplna c.o. kw 7,0 7,2 Maksymalna moc cieplna c.w.u. kw 23,5 24,0 Minimalna moc cieplna c.w.u. kw 7,0 7,2 Klasa efektywności energetycznej 92/42 EWG - Klasa emisji NOx - 3 (<50 mg/kwh) 3 (<50 mg/kwh) Maksymalne ciśnienie robocze c.o. bar 3 3 Maksymalna temperatura robocza c.o. ºC Pojemność wodna kotła dla c.o. litry,0,0 Pojemność naczynia wzbiorczego litry 7 7 Maksymalne ciśnienie robocze c.w.u. bar 9 9 Wydatek c.w.u. Δt 25ºC l/min. 3,4 3,7 Wydatek c.w.u. Δt 30ºC l/min.,2,4 Stopień ochrony IP X5D X5D Średnica wylotu spalin mm 3 Ciężar kg Kod nr 0ABC4JWA 0ABF4JWA CENA netto zł Na zapytanie Na zapytanie C24 D F24 D Legenda A Zasilanie instalacji c.o. Ø ¾ B Wyjście c.w.u. Ø ½ C Doprowadzenie gazu Ø ½ D Doprowadzenie zimnej wody użytkowej ؽ E Powrót z instalacji c.o. Ø ¾ F Wylot zaworu bezpieczeństwa *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI () Ceny zestawów przezbrojeniowych na poszczególne rodzaje gazu str. 7 5

16 KOTŁY INWESTYCYJNE Wyposażenie dodatkowe Nr katalogowy Opis Cena netto zł Zestaw przyłączeniowy kątowy. W skład zestawu wchodzą: - zawór kątowy z półśrubunkiem 3/4 i połączeniem na zacisk dla rury miedzianej śr. 22mm (centralne ogrzewanie) - 2szt. - zawór kątowy z półśrubunkiem /2 i połączeniem na zacisk dla rury miedzianej śr. 22mm (gaz) - szt. - zawór kątowy z półśrubunkiem /2 i połączeniem na zacisk dla rury miedzianej 5mm (zimna woda użytkowa) - szt. - kolanko z półśrubunkiem /2 i połączeniem na zacisk dla rury miedzanej śr. 5mm (ciepła woda użytkowa) - szt. 24,00 ZP Zestaw przyłączeniowy prosty. W skład zestawu wchodzą: - rurka miedziana śr. 8mm dł., 00mm z półśrubunkiem 3/4-2szt. - rurka miedziana śr. 5mm dł., 00mm z półśrubunkiem /2-3szt. Przyłącza 3/4 - centralne ogrzewanie, /2 - woda użytkowa i gaz. 78,00 Automatyka Układy automatyki systemowej Wyposażenie automatyki systemowej Nr katalogowy Opis Cena netto zł 0WARA00A 0WARB00A DADO ZONE Kompletny zestaw hydrauliczny wyposażony w: - sprzęgło hydrauliczne z automatycznym odpowietrznikiem - akcesoria dla obiegu bezpośredniego (grzejnikowego) - akcesoria dla obiegu niskotemperaturowego (np. ogrzewania podłogowego) - okablowaną automatykę pogodową dla każdego obiegu WERSJA PODTYNKOWA WERSJA NATYNKOWA 3 700,00 wkrótce dostępne 0WAR00A Zestaw rozszerzający do DADO ZONE: - akcesoria dla 2 obiegu bezpośredniego (grzejnikowego) lub pompa ładująca c.w.u. 575,00 0WAR030A Zestaw rozszerzający do DADO ZONE: - akcesoria dla 2 obiegu niskotemperaturowego (np. ogrzewania podłogowego) 988, XA Regulator ROMEO zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 484,00 030XA Regulator ROMEO RF bezprzewodowy zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 720,00 FE 3000 FE 3000 COMFORT termostat pokojowy 32,00 FE 3000 TX FE 3000 TX COMFORT termostat pokojowy sterowany droga radiową 534, X0 Sonda zewnętrzna 46,00 KWMAW Czujnik zanurzeniowy zasobnika c.w.u. 47,00 Automatyka systemowa - Przykład : Układ realizowany z użyciem:. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) 2. Sonda zewnętrzna kod. 0308X0 Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Nie można łączyć ze sobą elementów automatyki systemowej z dodatkową. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 6

17 KOTŁY INWESTYCYJNE Automatyka systemowa - Przykład 2: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 2szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 Automatyka systemowa - Przykład 3: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 3szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 4. Zestaw dla 2 obiegu niskotemperaturowego kod. 0WAR030A lub zestaw dla 2 obiegu bezpośredniego kod 0WAR00A (obieg C) Automatyka systemowa - Przykład 4: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 2szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 4. Zestaw pompa ładująca c.w.u. kod 0WAR00A 5. Czujnik zanurzeniowy zasobnika c.w.u. kod. KWMAW 6. Zasobnik c.w.u. Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Nie można łączyć ze sobą elementów automatyki systemowej z dodatkową. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 7

18 KOTŁY INWESTYCYJNE Układy automatyki dodatkowej Automatyka dodatkowa - Przykład : Układ realizowany przez zestaw FH Kocioł dwufunkcyjny steruje produkcją c.w.u. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł Lago032 Regulator pogodowy sterujący pracą kotła i obiegów grzewczych AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła VF wiszącego) KF Czujnik kotła 933, FBR2 Akcesoria opcjonalne Czujnik temperatury pomieszczenia (Uwaga: do Lago 032 można podłączyć tylko czujnik FBR2) 77, Lago FB Cyfrowy moduł pomieszczenia 378, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła wiszącego) 69,00 Automatyka dodatkowa - Przykład 2: Zestaw FH00044 ma również zastosowanie jako rozszerzający do sterowania kolejnymi obiegami grzewczymi z podmieszaniem. L.p. kod zestawu kod elem. składowych Lago032 Nazwa Opis Szt. Cena netto zł Regulator pogodowy sterujący pracą obiegu grzewczego z podmieszaniem AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła VF wiszącego) KF Czujnik kotła Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, Lago FB Cyfrowy moduł pomieszczenia 378,00 933,00 8

19 KOTŁY INWESTYCYJNE Podłączenie systemu kominowego Adaptery systemu koncentrycznego Kocioł DOMIPROJECT F24 Nazwa Adapter prosty 60/00 bez króćców pomiarowych Adapter kolano 60/00 bez króćców pomiarowych Adapter prosty 80/25 bez króćców pomiarowych Adapter kolano 80/25 bez króćców pomiarowych KOD AFB AFKB AF6/8B AFK6/8B CENA netto 77,00 6,00 36,00 224,00 Typ systemu koncentrycznego 60/00 80/25 Maksymalna długość systemu 5 m 0 m Współczynnik redukcyjny kolana 90 m 0,5 m Współczynnik redukcyjny kolana 45 0,5 m 0,25 m Zastosowanie kryzy Typ kotła 0-2 m Ø m Ø m brak 3-0 m brak DOMIPROJECT F24 Zestawy przezbrojeniowe Typ kotła Rodzaj gazu Cena netto DOMIPROJECT LPG 50,00 DOMIPROJECT GZ4,5 35,00 DOMIPROJECT GZ35 40,00 9

20 GAZOWE PODGRZEWACZE WODY Gazowe przepływowe podgrzewacze c.w.u. Spis treści Strona ZEFIRO C Zapłon elektroniczny 2 20

21 GAZOWE PODGRZEWACZE WODY Gazowe przepływowe podgrzewacze c.w.u. ZEFIRO C - gazowy przepływowy podgrzewacz wody - palnik atmosferyczny zapewniający niezwykle cichą pracę - zapłon elektroniczny - jonizacyjna kontrola płomienia - moc max. 8,9 kw, moc min. 7, kw - wydajność c.w.u. 0,8 litra/min (dla Δt =25 C) - wysokość mm - szerokość mm - głębokość - 8 mm - średnica wylotu spalin - 0 Ø mm Model Moc CENA netto zł ZEFIRO C 7, - 8,9 kw 236,00 Wersja na GZ50 (G20) KOD GCTMBAA Wersja na LPG (G30) KOD GCTMCAA KOD CENA netto zł Zestaw przezbrojeniowy na gaz GZ 4, ,00 Maskownica przyłączy PR-OPFZ 32,00 ZEFIRO C Legenda Wylot ciepłej wody Ø ½ 2 Wlot zimnej wody Ø ½ 3 Doprowadzenie gazu 3 2 2

22 ELEKTRYCZNE PODGRZEWACZE WODY Elektryczne podgrzewacze pojemnościowe c.w.u. Spis treści Strona HOT DOG Pojemność 5,5 litra 23 HONEY Pojemność 2 litrów 23 CUBO Pojemność 5 i 30 litrów 24 CALYPSO Pojemność litrów 25 22

23 ELEKTRYCZNE PODGRZEWACZE WODY Elektryczne podgrzewacze pojemnościowe HOT DOG - elektryczny pojemnościowy podgrzewacz wody - nowoczesny design - grzałka elektryczna o mocy 800W - duża anoda magnezowa - trzy lata gwarancji na zbiornik podgrzewacza* - dwa lata gwarancji na część elektryczną* - izolacja zbiornika zapewniająca oszczędność energii - kontrola termostatyczna z czujnikiem zanurzeniowym - zawór bezpieczeństwa ustawiony na 8,5 bar z króćcem spustowym wody HOT DOG Pojemność wody (litry) CENA netto HD5,5 5,5 290,00 HOT DOG Pojemność wodna l 5,5 Wymiary A mm 280 B mm 225 C mm 380 D mm 80 E mm 290 F mm 80 G cal /2 H mm 00 Maksymalne ciśnienie pracy bar 8 Moc grzałki W 800 Czas podgrzewania Δt=55 C 23 minuty Ciężar kg 4,5 HONEY - elektryczny pojemnościowy podgrzewacz wody - nowoczesny design - grzałka elektryczna o mocy 500W - duża anoda magnezowa - trzy lata gwarancji na zbiornik podgrzewacza* - dwa lata gwarancji na część elektryczną* - izolacja zbiornika zapewniająca oszczędność energii - kontrola termostatyczna z czujnikiem zanurzeniowym - pokrętło regulacji temperatury - zawór bezpieczeństwa ustawiony na 8,5 bar z króćcem spustowym wody HONEY Pojemność wody (litry) CENA netto HN ,00 HONEY Pojemność wodna l 2 Wymiary A mm 295 B mm 250 C mm 495 D mm 80 E mm 350 F mm 80 G cal /2 H mm 00 Maksymalne ciśnienie pracy bar 8 Moc grzałki W 500 Czas podgrzewania Δt=55 C 25 minut Ciężar kg 6 *- 3 lat na zbiornik oraz 2 lata na pozostałe elementy 23 *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych FERROLI

24 ELEKTRYCZNE PODGRZEWACZE WODY Elektryczne podgrzewacze pojemnościowe CUBO - elektryczny pojemnościowy podgrzewacz wody - nowoczesny design - grzałka elektryczna o mocy 500W - duża anoda magnezowa - trzy lata gwarancji na zbiornik podgrzewacza* - dwa lata gwarancji na część elektryczną* - izolacja zbiornika zapewniająca oszczędność energii - kontrola termostatyczna z czujnikiem zanurzeniowym - pokrętło regulacji temperatury - zawór bezpieczeństwa ustawiony na 8,5 bar z króćcem spustowym wody CUBO Pojemność wody (litry) CENA netto SG5SVE, ,00 SG5SVE,5U (podumywalkowy) 5 395,00 SG30SVE, ,00 CUBO 5 30 Pojemność wodna l 5 30 Wymiary A mm B mm C mm D mm E mm F mm G cal /2 /2 H mm Maksymalne ciśnienie pracy bar 8 8 Moc grzałki W Czas podgrzewania Δt=55 C 35 minut 75 Ciężar kg 8,5 2 *- 3 lat na zbiornik oraz 2 lata na pozostałe elementy *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych FERROLI 24

25 ELEKTRYCZNE PODGRZEWACZE WODY Elektryczne podgrzewacze pojemnościowe CALYPSO - pojemnościowy elektryczny podgrzewacz wody Podgrzewacze serii CALYPSO są wyposażone w: - grzałkę elektryczną o mocy 500 W - Wskaźnik temperatury - Lampkę sygnalizującą włączenie/wyłączenie - Zespół elektryczny umieszczony jest na kołnierzu mocującym o średnicy 75 mm, przykręcanym 5 śrubami. Ułatwia to obsługę i przeprowadzanie czynności konserwacyjnych i serwisowych - Anodę magnezową zabezpieczającą dodatkowo zbiornik przed korozją - Zawór bezpieczeństwa ustawiony na 8 bar z kurkiem spustowym wody. - Pokrętło nastawy temperatury wody - Pięć lat gwarancji* - Made In Italy Typ podgrzewacza Pionowy (VE) CALYPSO Pojemność wodna l 48, A mm B mm C mm Wymiary D mm E mm F mm G cale /2 /2 /2 H mm L mm Ciśnienie pracy max bar Moc grzałki W Grubość izolacji mm Czas nagrzewu (20+55 C) 2h - 8 3h - 5 4h - 30 Ciężar z opakowaniem kg Ciężar kg 7, ,4 Wymiary z opakowaniem dł.x szer. x wys. mm 475x454x x454x80 475x454x030 Kod E000B0IA E300B0IA E400B0IA CENA netto zł 50,00 550,00 630,00 *- 5 lat na zbiornik oraz 2 lata na pozostałe elementy 25

26 26

27 GAZOWE KOTŁY KONDENSACYJNE 27

28 KOTŁY KONDENSACYJNE Jednofunkcyjne gazowe kotły kondensacyjne Spis treści MOC (kw) Strona ECONCEPT TECH 8A 2,9-7,7 30 ECONCEPT TECH 25A 5,7-26,6 30 ECONCEPT TECH 35A 6,9-36,7 30 ECONCEPT 5A 4,4-48,4 35 ENERGY TOP W 80 8,3-79,5 40 ENERGY TOP W 25 26,3-23,0 40 ENERGY TOP B 80 8,3-79,5 45 ENERGY TOP B 25 26,9-23,0 45 ENERGY TOP B 60 8,3-59,0 45 ENERGY TOP B ,9-246,0 45 ECONCEPT 5 2,0-53,0 52 ECONCEPT 0 2,0-06,0 52 Układy kominowe System koncentryczny i rozdzielny 74 FERROLI Poland zastrzega sobie możliwość wprowadzenia zmian. Warunki podane w cenniku nie stanowią ofert w rozumieniu Kodeksu Cywilnego. 28

29 KOTŁY KONDENSACYJNE Dwufunkcyjne gazowe kotły kondensacyjne Spis treści MOC (kw) Strona ECONCEPT TECH 25C 5,7-26,6 58 ECONCEPT TECH 35C 6,9-36,7 58 ECONCEPT ST 25 Wbudowany zasobnik warstwowy c.w.u. 5,7-26,6 63 DOMICONDENS F24 9,6-25,9 67 DOMICONDENS F28 9,6 28,2 67 ECONCEPT SOLAR ST 25 Wbudowany zasobnik warstwowy c.w.u. 5,7-26,6 7 Układy kominowe System koncentryczny i rozdzielny 74 29

30 KOTŁY KONDENSACYJNE ECONCEPT TECH A - kocioł kondensacyjny jednofunkcyjny - pełna modulacja mocy palnika - palnik ceramiczny z wstępnym mieszaniem - modulowany wentylator - jonizacyjna kontrola płomienia - wysoka sprawność do 09,% - automatyka pogodowa wbudowana w kocioł - możliwość współpracy z solarami - pełna autodiagnostyka - ochrona przeciwzamarzaniowa - system zapobiegający blokowaniu się pompy - zabezpieczenie przed brakiem wody w instalacji - wymiennik kotła ze stopu aluminium odpornego na działanie korozji - by-pass - możliwość zasilania gazem ziemnym lub LPG - wyświetlacz ciekłokrystaliczny - 3 lata gwarancji* 3 LATA GWARANCJI ECONCEPT TECH A Moc Pmax Pmin Pmax Pmin Pmax Pmin Moc cieplna użytkowa 80ºC-60ºC kw 7,7 2,9 24,6 5,2 34,2 6,3 Moc cieplna użytkowa 50ºC-30ºC kw 9,0 3,2 26,6 5,7 36,7 6,9 Oznaczenie efektywności energetycznej (Dyrektywa 92/42EEC) Klasa emisji NOx Sprawność Dla parametrów 80ºC-60ºC % 98,3 97,3 98,3 97,3 98,5 97,0 Dla parametrów 50ºC-30ºC % 05,4 07,2 05,4 07,2 05,5 06,9 przy 30% obciążenia nominalnego % 09, 09, 09, Ogrzewanie Maksymalna temperatura dla c.o. ºC Maksymalne ciśnienie robocze ogrzewania bar 3,0 3,0 3,0 Minimalne ciśnienie robocze ogrzewania bar 0,3 0,3 0,3 Pojemność naczynia wzbiorczego c.o. litry Wymiary, ciężar Wysokość mm Szerokość mm Głębokość mm Ciężar kg Stopień ochrony IP X5D X5D X5D Kod nr 0M7O3I2A 0M7O6I4A 0M7O7I4A CENA netto zł 5 50, , ,00 ECONCEPT TECH 8A ECONCEPT TECH 25A ECONCEPT TECH 35A () Ceny zestawów przezbrojeniowych na poszczególne rodzaje gazu str.3 Legenda Zasilanie instalacji c.o. Ø ¾ 3 Doprowadzenie gazu Ø ½ 5 Powrót z instalacji c.o. Ø ¾ 6 Króciec zaworu bezpieczeństwa *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI 30

31 KOTŁY KONDENSACYJNE Wyposażenie dodatkowe Nr katalogowy Opis Cena netto KWMAW Czujnik zanurzeniowy zasobnika c.w.u. 47,00 FG 50G Zasobnik c.w.u. o pojemności 50 litrów, podłączenie górne 955,00 FG 200G Zasobnik c.w.u. o pojemności 200 litrów, podłączenie górne 2 32, X0 Sonda zewnętrzna 46, Zestaw przyłączeniowy W skład zestawu wchodzą: - dwie rurki miedziane z przyłączem GZ 3/4 (zasilanie i powrót c.o.) - rurka miedziana z zaworem GZ /2 (podłączenie gazu) 208,00 Automatyka Układy automatyki systemowej Wyposażenie automatyki systemowej Nr katalogowy Opis Cena netto zł 0WARA00A 0WARB00A DADO ZONE Kompletny zestaw hydrauliczny wyposażony w: - sprzęgło hydrauliczne z automatycznym odpowietrznikiem - akcesoria dla obiegu bezpośredniego (grzejnikowego) - akcesoria dla obiegu niskotemperaturowego (np. ogrzewania podłogowego) - okablowaną automatykę pogodową dla każdego obiegu WERSJA PODTYNKOWA 3 700,00 WERSJA NATYNKOWA wkrótce dostępne 0WAR00A Zestaw rozszerzający do DADO ZONE: - akcesoria dla 2 obiegu bezpośredniego (grzejnikowego) lub pompa ładująca c.w.u. 575,00 0WAR030A Zestaw rozszerzający do DADO ZONE: - akcesoria dla 2 obiegu niskotemperaturowego (np. ogrzewania podłogowego) 988, XA Regulator ROMEO zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 484,00 030XA Regulator ROMEO RF bezprzewodowy zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 720,00 FE 3000 FE 3000 COMFORT termostat pokojowy 32,00 FE 3000 TX FE 3000 TX COMFORT termostat pokojowy sterowany droga radiową 534, X0 Sonda zewnętrzna 46,00 KWMAW Czujnik zanurzeniowy zasobnika c.w.u. 47,00 Automatyka systemowa - Przykład : Układ realizowany z użyciem:. Czujnik zanurzeniowy zasobnika kod. KWMAW 2. Zasobnik CWU typu FG z podejściem górnym 3. Sonda zewnętrzna kod. 0308X0 4. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Nie można łączyć ze sobą elementów automatyki systemowej z dodatkową. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 3

32 KOTŁY KONDENSACYJNE Układy automatyki systemowej Automatyka systemowa - Przykład 2: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 2szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 4. Zasobnik CWU 5. Czujnik zanurzeniowy zasobnika kod. KWMAW Automatyka systemowa - Przykład 3: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 3szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 4. Zestaw dla 2 obiegu niskotemperaturowego kod. 0WAR030A lub zestaw dla 2 obiegu bezpośredniego kod 0WAR00A (obieg c) 5. Zasobnik CWU 6. Czujnik zanurzeniowy zasobnika kod. KWMAW Układy automatyki dodatkowej Automatyka dodatkowa - Przykład : Układ realizowany przez zestaw FH00036 L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł Lago032 Regulator pogodowy sterujący pracą kotła, obiegów grzewczych i obiegu CWU AF Czujnik zewnętrzny 3 FH VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła wiszącego) KF Czujnik kotła stojącego 0024 SPF Czujnik zasobnika CWU 066, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania) FBR2 Akcesoria opcjonalne Czujnik temperatury pomieszczenia (Uwaga: do regulatora Lago 032 można podłączyć tylko czujnik FBR2) 77, Lago FB Cyfrowy moduł pomieszczenia 378,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 32

33 KOTŁY KONDENSACYJNE Automatyka Rozbudowane układy automatyki pogodowej Przykład 2. Zestaw FH00044 ma również zastosowanie jako rozszerzający do sterowania kolejnymi obiegami grzewczymi z podmieszaniem. L.p. kod zestawu kod elem. składowych Lago032 Nazwa Opis Szt. Cena netto zł Regulator pogodowy sterujący pracą obiegu grzewczego z podmieszaniem AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła VF wiszącego) KF Czujnik kotła Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, Lago FB Cyfrowy moduł pomieszczenia 378,00 933,00 Przykład 3. Układ realizowany przez zestaw FH00037 L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E Regulator pogodowy sterujący pracą 2 kotłów wiszących w kaskadzie, 2 obiegów grzewczych i obiegu CWU Komplet kostek do reg. E8 3 FH AF Czujnik zewnętrzny VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania) SPF Czujnik zasobnika CWU 2 58,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 Przykład 4. Układ realizowany przez zestaw FH Umożliwia rozbudowę zestawu FH00037 o 2 kolejne obiegi grzewcze z podmieszaniem. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E8.24 Regulator pogodowy sterujący pracą do 2 obiegów grzewczych FH Komplet kostek do reg. E VF Czujnik przylgowy mieszacza 2 788,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 33

34 KOTŁY KONDENSACYJNE Podłączenie systemu kominowego Adaptery systemu koncentrycznego Kocioł ECONCEPT TECH 25 A ECONCEPT TECH 35 A Nazwa Adapter prosty 80/25 z króćcami pomiarowymi Adapter kolano 80/25z króćcami pomiarowymi Adapter prosty 80/25z króćcami pomiarowymi Adapter kolano 80/25z króćcami pomiarowymi KOD AF6/8KPB AFK6/8KPB AF6/8KPB AFK6/8KPB CENA netto 6,00 247,00 6,00 247,00 Kocioł ECONCEPT TECH 8 A Nazwa Adapter prosty 80/25 z króćcami pomiarowymi Adapter kolano 80/25z króćcami pomiarowymi KOD AF6/8KPB AFK6/8KPB CENA netto 6,00 247,00 Typ systemu koncentrycznego 80/25 Maksymalna długość systemu 5 m Współczynnik redukcyjny kolana 90 0,5 m Współczynnik redukcyjny kolana 45 0,25 m Typ kotła ECONCEPT TECH A Zestawy przezbrojeniowe Typ kotła Rodzaj gazu Cena netto ECONCEPT TECH 8 A LPG 40,00 ECONCEPT TECH 25 A LPG 40,00 ECONCEPT TECH 35 A LPG 40,00 34

35 KOTŁY KONDENSACYJNE ECONCEPT 5A - kocioł kondensacyjny jednofunkcyjny 3 LATA GWARANCJI - pełna modulacja mocy palnika - palnik ceramiczny z wstępnym mieszaniem i jonizacyjną kontrolą płomienia - wysoka sprawność do 09 % - automatyka pogodowa wbudowana w kocioł - pełna autodiagnostyka - ochrona przeciwzamarzaniowa - system zapobiegający blokowaniu sie pompy - wbudowana pompa obiegowa c.o. - możliwość zasilania gazem ziemnym lub LPG - możliwość współpracy z zasobnikiem c.w.u. z wykorzystaniem zestawu przyłączeniowego - wyświetlacz ciekłokrystaliczny - możliwość pracy w kaskadzie - 3 lata gwarancji* ECONCEPT Moc Pmax Pmin Obciążenie cieplne kw 49,8,2 Moc cieplna użytkowa 80ºC-60ºC kw 48,8,0 Moc cieplna użytkowa 50ºC-30ºC kw 53,0 2,0 Oznaczenie efektywności energetycznej (Dyr. 92/42 EEC) Klasa emisji NOx (zgodnie z EN 297/A5) 5 Sprawność 5A Dla parametrów 80ºC-60ºC % 98,0 98,5 Dla parametrów 50ºC-30ºC % 06,4 07,5 przy 30% obciążenia nominalnego % 09 Ogrzewanie Maksymalna temperatura C.O. C 95 Maksymalne ciśnienie robocze C.O. bar 6 Minimalne ciśnienie w instalacji C.O. bar 0,8 Całkowita zawartość wody w kotle litry 2,7 Wymiary, ciężar Wysokość mm 720 Szerokość mm 630 Głębokość mm 380 Ciężar kg 62 Stopień ochrony IP X4D Kod nr 0M7OAIWA CENA netto zł 0 600,00 Legenda a Zasilanie instalacji c.o. ¾ a2 Doprowadzenie gazu Ø ¾ a5 Powrót z instalacji c.o. ¾ () Ceny zestawów przezbrojeniowych na poszczególne rodzaje gazu str.36 *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI 35

36 KOTŁY KONDENSACYJNE Wyposażenie dodatkowe Nr katalogowy Opis Cena netto 0308X0 Sonda zewnętrzna 46,00 KWMAW Czujnik pomiarowy temperatury NTC 47, X0 Zestaw przyłączeniowy do zasobnika c.w.u. przeznaczony do montażu w kotle. W skład zestawu wchodzą: - pompa ładująca - szt. - czujnik do umieszczenia w tulei zanurzeniowej zasobnika - szt. - rurka przyłączeniowa kotła (gwint zewnętrzny ) - szt. 84,00 FG 50G Zasobnik c.w.u. o pojemności 50 litrów, podłączenie górne 955,00 FG 200G Zasobnik c.w.u. o pojemności 200 litrów, podłączenie górne 2 32,00 FG 200B Zasobnik c.w.u. o pojemności 200 litrów, podłączenie boczne 2 04,00 FG 300B Zasobnik c.w.u. o pojemności 300 litrów, podłączenie boczne 2 369,00 FG 500B Zasobnik c.w.u. o pojemności 500 litrów, podłączenie boczne 6 04,00 FG000B Zasobnik c.w.u. o pojemności 000 litrów, podłączenie boczne 5 57,00 FG500B Zasobnik c.w.u. o pojemności 500 litrów, podłączenie boczne ,00 Automatyka Podstawowe układy automatyki Przykład : Układ realizowany z użyciem:. Zestaw przyłączeniowy do zasobnika c.w.u. kod X0 2. Zasobnik CWU typu FG z podejściem górnym 3. Sonda zewnętrzna kod. 0308X0 4. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) Przykład 2: Układ kaskadowy (maks. 4 kotły) realizowany z użyciem:. Sonda zewnętrzna kod. 0308X0 2. Czujnik temperatury NTC kod. KWMAW 3. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) Przykład 3: Układ kaskadowy (maks. 4 kotły) realizowany z użyciem:. Sonda zewnętrzna kod. 0308X0 2. Czujnik temperatury NTC kod. KWMAW - 2szt. 3. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) 4. Zestaw solarny 36 Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów.

37 KOTŁY KONDENSACYJNE Podstawowe układy automatyki Przykład 4: Układ kaskadowy (maks. 4 kotły) realizowany z użyciem:. Sonda zewnętrzna kod. 0308X0 2. Czujnik temperatury NTC kod. KWMAW 3. Regulator ROMEO kod. 0300XA - szt. 4. Termostat pokojowy FE szt. Nr katalogowy Opis Cena netto 0300XA Regulator ROMEO zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 484,00 030XA Regulator ROMEO bezprzewodowy zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 720,00 FE 3000 FE 3000 COMFORT termostat pokojowy 32,00 FE 3000 TX FE 3000 TX COMFORT termostat pokojowy sterowany droga radiową 534,00 Rozbudowane układy automatyki pogodowej Przykład. Układ realizowany przez zestaw FH00039 kocioł lub kaskada sterowane sygnałem 0-0V. Maksymalnie 4 kotły w kaskadzie. Uwaga: Kaskadę należy wyposażyć w czujnik pomiarowy temperatury KWMAW - szt. (nie wchodzi w skład zestawu FH00039) L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E Menadżer kaskady, sterowanie pracą 2 obiegów grzewczych i obiegu CWU Komplet kostek do reg. E8 3 FH AF Czujnik zewnętrzny VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kaskady) SPF Czujnik zasobnika CWU 2 23,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, KFS Czujnik zanurzeniowy kω PTC 52, VFAS Czujnik przylgowy kω PTC 69, Skrzynka naścienna WAG3 do E umożliwia łatwą zabudowę regulatora oraz podłączenie elektryczne czujników i urządzeń wykonawczych (pompy, mieszacze) 839,00 37 Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów.

38 KOTŁY KONDENSACYJNE Automatyka Rozbudowane układy automatyki pogodowej Przykład 2. Układ realizowany przez zestaw FH Umożliwia rozbudowę zestawu FH00039 o 2 kolejne obiegi grzewcze z podmieszaniem. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E8.24 Regulator pogodowy sterujący pracą do 2 obiegów grzewczych 2 FH Komplet kostek do reg. E VF Czujnik przylgowy mieszacza 2 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 788,00 38

39 KOTŁY KONDENSACYJNE Podłączenie systemu kominowego Adaptery systemu koncentrycznego Kocioł ECONCEPT 5A Nazwa Adapter prosty 80/25 z króćcami pomiarowymi Adapter kolano 80/25 z króćcami pomiarowymi KOD AF8KPB AFK8KPB CENA netto 37,00 23,00 Typ systemu kominowego koncentrycznego 80/25 Maksymalna długość systemu 2 m Współczynnik redukcyjny kolana 90 0,5 m Współczynnik redukcyjny kolana 45 0,25 m Typ kotła ECONCEPT 5 A Zestawy przezbrojeniowe Typ kotła Rodzaj gazu Cena netto ECONCEPT 5 A LPG 40,00 39

40 KOTŁY KONDENSACYJNE ENERGY TOP W 80 - W 25 - kocioł kondensacyjny jednofunkcyjny - pełna modulacja mocy palnika - palnik z wstępnym mieszaniem i jonizacyjną kontrolą płomienia - wysoka sprawność - niska emisja zanieczyszczeń - automatyka pogodowa wbudowana w kocioł - pełna autodiagnostyka - ochrona przeciwzamarzaniowa - możliwość zasilania gazem ziemnym lub LPG - możliwość współpracy z zasobnikiem c.w.u. - wyświetlacz ciekłokrystaliczny - możliwość pracy w kaskadzie ENERGY TOP W 80 W 25 Max. obciążenie cieplne kw 75 6 Min. obciążenie cieplne kw 7 25 Max. moc cieplna użytkowa (80/60 C) kw Min. moc cieplna użytkowa (80/60 C) kw Max. moc cieplna użytkowa (50/30 C) kw Min. moc cieplna użytkowa (50/30 C) kw Oznaczenie efektywności energetycznej (Dyr. 92/42 EEC) - Klasa emisji NOx Maksymalne ciśnienie pracy dla c.o. bar 6 6 Minimalne ciśnienie pracy dla c.o. bar Maksymalna temperatura pracy C Pojemność wodna litry 5 7 Stopień ochrony IP X5D X5D Zasilanie elektryczne V/Hz 230V/50Hz 230V/50Hz Ciężar kg 46 5 KOD 0M6OBIWA 0M6OEIWA CENA netto zł 2 950, ,00 - zasilanie c.o. /2 3 - podłączenie gazowe 3/4 5 - powrót c.o. /2 A Energy Top W EnergyTopW25 63 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 40

41 KOTŁY KONDENSACYJNE Wyposażenie dodatkowe Nr katalogowy Opis Cena netto 04202X0 Grupa pompowa z zaworem bezpieczeństwa i zaworami odcinającymi 89, X0 Sonda zewnętrzna 46,00 KWMAW Czujnik zanurzeniowy zasobnika c.w.u. 47,00 FG 200B Zasobnik c.w.u. o pojemności 200 litrów, podłączenie boczne 2 04,00 FG 300B Zasobnik c.w.u. o pojemności 300 litrów, podłączenie boczne 2 369,00 FG 500B Zasobnik c.w.u. o pojemności 500 litrów, podłączenie boczne 6 04,00 FG000B Zasobnik c.w.u. o pojemności 000 litrów, podłączenie boczne 5 57,00 FG500B Zasobnik c.w.u. o pojemności 500 litrów, podłączenie boczne ,00 Automatyka Podstawowe układy automatyki Przykład : Układ realizowany z użyciem:. Czujnik zanurzeniowy zasobnika c.w.u. kod. KWMAW 2. Zasobnik CWU typu FB 3. Sonda zewnętrzna kod. 0308X0 4. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) Przykład 2: Układ kaskadowy (maks. 4 kotły) realizowany z użyciem:. Sonda zewnętrzna kod. 0308X0 2. Czujnik temperatury NTC kod. KWMAW 3. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) Przykład 3: Układ kaskadowy (maks. 4 kotły) realizowany z użyciem:. Sonda zewnętrzna kod. 0308X0 2. Czujnik temperatury NTC kod. KWMAW - 2szt. 3. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) 4. Zestaw solarny Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 4

42 KOTŁY KONDENSACYJNE Podstawowe układy automatyki Przykład 4: Układ kaskadowy (maks. 4 kotły) realizowany z użyciem:. Sonda zewnętrzna kod. 0308X0 2. Czujnik temperatury NTC kod. KWMAW 3. Regulator ROMEO kod. 0300XA - szt. 4. Termostat pokojowy FE szt. Nr katalogowy Opis Cena netto 0300XA Regulator ROMEO zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 484,00 030XA Regulator ROMEO bezprzewodowy zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 720,00 FE 3000 FE 3000 COMFORT termostat pokojowy 32,00 FE 3000 TX FE 3000 TX COMFORT termostat pokojowy sterowany droga radiową 534,00 Rozbudowane układy automatyki pogodowej Przykład. Układ realizowany przez zestaw FH Kocioł sterowany sygnałem 0-0V. Uwaga: Kocioł należy wyposażyć w czujnik pomiarowy temperatury KWMAW - szt. (nie wchodzi w skład zestawu FH00039) L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E Menadżer kaskady, sterowanie pracą 2 obiegów grzewczych i obiegu CWU Komplet kostek do reg. E8 3 FH AF Czujnik zewnętrzny 2 23, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kaskady) SPF Czujnik zasobnika CWU Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, KFS Czujnik zanurzeniowy kω PTC 52, VFAS Czujnik przylgowy kω PTC 69, Skrzynka naścienna WAG3 do E umożliwia łatwą zabudowę regulatora oraz podłączenie elektryczne czujników i urządzeń wykonawczych (pompy, mieszacze) 839,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 42

43 KOTŁY KONDENSACYJNE Rozbudowane układy automatyki pogodowej Przykład 2 Układ realizowany przez zestaw FH00039 kocioł lub kaskada sterowane sygnałem 0-0V. Maksymalnie 4 kotły w kaskadzie. Uwaga: Kaskadę należy wyposażyć w czujnik pomiarowy temperatury KWMAW - szt. (nie wchodzi w skład zestawu FH00039) L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E Menadżer kaskady, sterowanie pracą 2 obiegów grzewczych i obiegu CWU Komplet kostek do reg. E8 3 FH AF Czujnik zewnętrzny 2 23, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kaskady) SPF Czujnik zasobnika CWU Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, KFS Czujnik zanurzeniowy kω PTC 52, VFAS Czujnik przylgowy kω PTC 69, Skrzynka naścienna WAG3 do E umożliwia łatwą zabudowę regulatora oraz podłączenie elektryczne czujników i urządzeń wykonawczych (pompy, mieszacze) 839,00 Przykład 3. Układ realizowany przez zestaw FH Umożliwia rozbudowę zestawu FH00039 o 2 kolejne obiegi grzewcze z podmieszaniem. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E8.24 Regulator pogodowy sterujący pracą do 2 obiegów grzewczych 2 FH Komplet kostek do reg. E VF Czujnik przylgowy mieszacza 2 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 788,00 43

44 KOTŁY KONDENSACYJNE Podłączenie systemu kominowego Adaptery systemu koncentrycznego Kocioł ENERGY TOP W Nazwa Adapter prosty 80/25 z króćcami pomiarowymi KOD 04007X0 CENA netto 270,00 Typ systemu kominowego koncentrycznego 80/25 Maksymalna długość systemu 4 m 2 m Współczynnik redukcyjny kolana 90 0,5 m 0,5 m Współczynnik redukcyjny kolana 45 0,25 m 0,25 m Typ kotła ENERGY TOP W 80 ENERGY TOP W 25 Zalecany system kominowy dla kotłów typu Energy Top W Typ systemu kominowego koncentrycznego 00/50 Maksymalna długość systemu 2 m m Maksymalna ilość kolan 90 2 szt. 2 szt. Typ kotła ENERGY TOP W 80 ENERGY TOP W 25 Uwaga: dla wyższych systemów kominowych z większą ilością kolan (akcesoriów) należy przeprowadzić indywidualne obliczenia układu kominowego. 44

45 KOTŁY KONDENSACYJNE ENERGY TOP B - kocioł kondensacyjny jednofunkcyjny stojący - pełna modulacja mocy palnika - kaskady z wbudowanymi kolektorami c.o., gazowym i odprowadzenia skroplin - wysoka sprawność do 09 % - automatyka pogodowa wbudowana w kocioł - pełna autodiagnostyka - ochrona przeciwzamarzaniowa - wbudowane pompy obiegowe c.o. - system zapobiegający blokowaniu się pompy - możliwość zasilania gazem ziemnym lub LPG - wyświetlacz LED - możliwość pracy w kaskadzie do MW - 5 klasa emisji NOx - 3 lata gwarancji* 3 LATA GWARANCJI ENERGY TOP B Moc Pmax Pmin Pmax Pmin Pmax Pmin Pmax Pmin Obciążenie cieplne (Wartość opałowa) kw 75,0 7,0 6,0 25,0 50,0 7,0 232,0 25,0 Moc cieplna użytkowa 80ºC-60ºC kw 73,5 6,7 3,7 24,6 47,0 6,7 227,4 24,6 Moc cieplna użytkowa 50ºC-30ºC kw 79,5 8,3 23,0 26,9 59,0 8,3 246,0 26,9 Sprawność Dla parametrów 80ºC-60ºC % 98,0 98,5 98,0 98,5 98,0 98,5 98,0 98,5 Dla parametrów 50ºC-30ºC % 06,0 07,5 06,0 07,5 06,0 07,5 06,0 07,5 przy 30% obciążenia nominalnego % 09,0 09,0 09,0 09,0 Ogrzewanie Maksymalne ciśnienie robocze ogrzewania Wymiary, ciężar, przyłącza bar Wysokość mm Szerokość mm Głębokość mm Ciężar kg Przyłącze instalacji gazowej Ø DN65 DN65 DN65 DN65 Przyłącza instalacji grzewczej zasilania i powrotu Ø DN00 DN00 DN00 DN00 Stopień ochrony IP X5D X5D X5D X5D KOD 0M6OBMWA 0M6OEMWA 0M6OGMWA 0M6OKMWA CENA netto zł 8 300, , , ,00 ENERGY TOP B ENERGY TOP B Legenda Doprowadzenie gazu DN65 PN6 2 Zasilanie instalacji c.o. DN00 PN6 3 Powrót z instalacji c.o. DN00 PN6 Odprowadzenie kondensatu Φ40 *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI 45

46 Moc cieplna Moc wyjściowa 80/60 C Ilość Zawartość modułów w układzie liniowym Wymiary układu liniowego KOTŁY KONDENSACYJNE X X X X X X0 0M600MX0 0308X X0 kw kw Moduły Długość Szerokość Szt. Szt. Szt. Szt. Szt. Szt. Szt. Szt. Szt , , , , , , , , , , , , , , , , , , Akcesoria podstawowe Akcesoria dodatkowe Tabela doborowa akcesoriów dla kotłów Energy Top B montowanych w systemie liniowym Czujnik pomiarowy temperatury wody użytkowej w zbiorniku pojemnościowym Czujnik temperatury zewnętrznej Zestaw sprzęgła hydraulicznego do mocy granicznej 000kW Czujnik pomiarowy układu kaskadowego długości 5m bez tulei zanurzeniowej Zestaw kolektorowy spalin PPS Ø300mm kompletny z zaworem klapowym Zestaw kolektorowy spalin PPS Ø200mm kompletny z zaworem klapowym Zestaw syfonowy odprowadzania kondensatu dla kolektora spalin Ø300mm Zestaw syfonowy odprowadzania kondensatu dla kolektora spalin Ø200mm Zestaw 3kpl. kołnierzy 3kpl. zaślepek kołnierzowych wraz z uszczelkami, śrubami i nakrętkami 46

47 KOTŁY KONDENSACYJNE Kotły zmontowane w systemie liniowym Moc cieplna Moc wyjścowa 50/30 C Moc wyjścowa 80/60 C Ilość Zawartość modułów w układzie liniowym CENA KOTŁÓW netto Sumaryczna cena akcesoriów podstawowych netto RAZEM kw kw kw Moduły zł zł zł 9 202,5 87, zł zł zł ,9 227, zł zł zł , zł zł zł ,4 300, zł zł zł ,9 34, zł zł 7 86 zł ,9 374, zł zł zł , zł zł zł ,8 454, zł zł zł ,9 488, zł zł zł ,3 528, zł zł zł ,8 568, zł zł zł ,8 60, zł zł zł ,7 682, zł zł zł ,8 75, zł zł zł 77 87,2 755, zł zł zł ,7 795, zł zł zł ,7 829, zł 2 5 zł zł ,6 909, zł 2 5 zł zł netto Akcesoria podstawowe Akcesoria dodatkowe Zestaw 3kpl. kołnierzy 3kpl. zaślepek kołnierzowych wraz z uszczelkami, śrubami i nakrętkami Zestaw syfonowy odprowadzania kondensatu dla kolektora spalin Ø200mm Zestaw syfonowy odprowadzania kondensatu dla kolektora spalin Ø300mm Zestaw kolektorowy spalin PPS Ø200mm kompletny z zaworem klapowym Zestaw kolektorowy spalin PPS Ø300mm kompletny z zaworem klapowym Czujnik pomiarowy układu kaskadowego długości 5m bez Zestaw sprzęgła tulei zanurzeniowej hydraulicznego do mocy granicznej 000kW Czujnik temperatury zewnętrznej Czujnik pomiarowy temperatury wody użytkowej w zbiorniku pojemnościowym X X X X X X0 0M600MX0 0308X X0 Cena jednostkowa katalogowa netto 84,00 805, ,00 206, ,00 49, ,00 46,00 49,00 47

48 Moc cieplna Moc wyjściowa 80/60 C Ilość Zawartość modułów w układzie równoległym Wymiary układu równoległego X X X X X0 0403X X0 0M600MX0 0308X X0 kw kw Moduły Długość Szerokość Szt. Szt. Szt. Szt. Szt. Szt. Szt. Szt. Szt. Szt. 9 87, , , , , , , , , , , , , , , , , KOTŁY KONDENSACYJNE Akcesoria podstawowe Akcesoria dodatkowe Tabela doborowa akcesoriów dla kotłów Energy Top B montowanych w systemie równoległym Czujnik pomiarowy temperatury wody użytkowej w zbiorniku pojemnościowym Czujnik temperatury zewnętrznej Zestaw sprzęgła hydraulicznego do mocy granicznej 000kW Czujnik pomiarowy układu kaskadowego długości 5m bez tulei zanurzeniowej Zestaw kolektorowy spalin PPS Ø300mm kompletny z kolanami i zaworami klapowymi Zestaw kolektorowy spalin PPS Ø200mm kompletny z kolanami i zaworami klapowymi Zestaw syfonowy odprowadzania kondensatu dla kolektora spalin Ø300mm Zestaw syfonowy odprowadzania kondensatu dla kolektora spalin Ø200mm Zestaw 3 elementów rurowych do połączenia równoległego Zestaw 3kpl. kołnierzy 3kpl. zaślepek kołnierzowych wraz z uszczelkami, śrubami i nakrętkami

49 KOTŁY KONDENSACYJNE Kotły zmontowane w systemie równoległym Moc cieplna Moc wyjściowa 50/30 C Moc wyjściowa 80/60 C Ilość kw kw kw Moduły 9 202,5 87, , ,4 300, ,9 368, ,9 374, , ,8 454, ,9 488, ,3 528, ,8 568, , ,7 682, ,8 75, ,2 755, ,7 795, ,7 829, ,6 909,6 4 Zestaw 3kpl. kołnierzy 3kpl. zaślepek kołnierzowych wraz z uszczelkami, śrubami i nakrętkami Zestaw 3 elementów rurowych do połączenia równoległego Zestaw syfonowy odprowadzania kondensatu dla kolektora spalin Ø200mm Akcesoria podstawowe Zestaw syfonowy odprowadzania kondensatu dla kolektora spalin Ø300mm Zawartość modułów w układzie równoległym Zestaw kolektorowy spalin PPS Ø200mm kompletny z kolanami i zaworami klapowymi Zestaw kolektorowy spalin PPS Ø300mm kompletny z kolanami i zaworami klapowymi CENA KOTŁÓW netto Sumaryczna cena akcesoriów podstawowych netto RAZEM netto zł zł zł zł zł zł zł zł zł zł zł zł zł 0 28 zł zł zł zł zł zł zł zł zł 5 6 zł 4 66 zł zł 5 6 zł 5 66 zł zł 5 6 zł 2 6 zł zł zł zł zł zł zł zł zł zł zł zł zł zł zł zł zł zł zł zł zł zł Czujnik pomiarowy układu kaskadowego długości 5m bez tulei zanurzeniowej Zestaw sprzęgła hydraulicznego do mocy granicznej 000kW Akcesoria dodatkowe Czujnik temperatury zewnętrznej Czujnik pomiarowy temperatury wody użytkowej w zbiorniku pojemnościowym X X X X X0 0403X X0 0M600MX0 0308X X0 Cena jednostkowa katalogowa netto 84, ,00 805, ,00 525, ,00 49, ,00 46,00 49,00 49

50 KOTŁY KONDENSACYJNE Wyposażenie dodatkowe Nr katalogowy Opis Cena netto 0308X0 Sonda zewnętrzna 46,00 KWMAW Czujnik zanurzeniowy zasobnika c.w.u. 47,00 FG 200B Zasobnik c.w.u. o pojemności 200 litrów, podłączenie boczne 2 04,00 FG 300B Zasobnik c.w.u. o pojemności 300 litrów, podłączenie boczne 2 369,00 FG 500B Zasobnik c.w.u. o pojemności 500 litrów, podłączenie boczne 6 04,00 FG000B Zasobnik c.w.u. o pojemności 000 litrów, podłączenie boczne 5 57,00 FG500B Zasobnik c.w.u. o pojemności 500 litrów, podłączenie boczne ,00 Automatyka Podstawowe układy automatyki Przykład : Układ kaskadowy (maks. 4 kotły) realizowany z użyciem:. Sonda zewnętrzna kod. 0308X0 2. Czujnik temperatury NTC kod. KWMAW 3. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) Przykład 2: Układ kaskadowy (maks. 4 kotły) realizowany z użyciem:. Sonda zewnętrzna kod. 0308X0 2. Czujnik temperatury NTC kod. KWMAW - 2szt. 3. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) 4. Zestaw solarny Przykład 3: Układ kaskadowy (maks. 4 kotły) realizowany z użyciem:. Sonda zewnętrzna kod. 0308X0 2. Czujnik temperatury NTC kod. KWMAW 3. Regulator ROMEO kod. 0300XA - szt. 4. Termostat pokojowy FE szt. Nr katalogowy Opis Cena netto 0300XA Regulator ROMEO zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 484,00 030XA Regulator ROMEO bezprzewodowy zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 720,00 FE 3000 FE 3000 COMFORT termostat pokojowy 32,00 FE 3000 TX FE 3000 TX COMFORT termostat pokojowy sterowany droga radiową 534,00 50

51 KOTŁY KONDENSACYJNE Automatyka Rozbudowane układy automatyki pogodowej Przykład. Układ realizowany przez zestaw FH Kocioł sterowany sygnałem 0-0V. Uwaga: Kocioł należy wyposażyć w czujnik pomiarowy temperatury KWMAW - szt. (nie wchodzi w skład zestawu FH00039) Przykład 2 Układ realizowany przez zestaw FH00039 kocioł lub kaskada sterowane sygnałem 0-0V. Maksymalnie 4 kotły w kaskadzie. Uwaga: Kaskadę należy wyposażyć w czujnik pomiarowy temperatury KWMAW - szt. (nie wchodzi w skład zestawu FH00039) L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E Menadżer kaskady, sterowanie pracą 2 obiegów grzewczych i obiegu CWU Komplet kostek do reg. E8 3 FH AF Czujnik zewnętrzny 2 23, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kaskady) SPF Czujnik zasobnika CWU Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, KFS Czujnik zanurzeniowy kω PTC 52, VFAS Czujnik przylgowy kω PTC 69, Skrzynka naścienna WAG3 do E umożliwia łatwą zabudowę regulatora oraz podłączenie elektryczne czujników i urządzeń wykonawczych (pompy, mieszacze) 839,00 Przykład 3. Układ realizowany przez zestaw FH Umożliwia rozbudowę zestawu FH00039 o 2 kolejne obiegi grzewcze z podmieszaniem. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E8.24 Regulator pogodowy sterujący pracą do 2 obiegów grzewczych 2 FH Komplet kostek do reg. E VF Czujnik przylgowy mieszacza 2 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 788,00 5

52 KOTŁY KONDENSACYJNE ECONCEPT kocioł kondensacyjny jednofunkcyjny stojący - pełna modulacja mocy palnika w zakresie od,0-97,6 kw (ECONCEPT 0) lub,0-48,8 kw (ECONCEPT 5) - dwa wymienniki kotła z ceramicznymi palnikami z wstępnym mieszaniem i jonizacyjną kontrolą płomienia - kaskady z wbudowanymi kolektorami c.o., gazowym i odprowadzenia skroplin - wysoka sprawność do 09 % - automatyka pogodowa wbudowana w kocioł - pełna autodiagnostyka - ochrona przeciwzamarzaniowa - wbudowane pompy obiegowe c.o. - system zapobiegający blokowaniu się pompy - możliwość zasilania gazem ziemnym lub LPG - wyświetlacz LED - możliwość pracy w kaskadzie (do 5 jednostek) - 3 lata gwarancji* 3 LATA GWARANCJI ECONCEPT 5 0 Moc Pmax Pmin Pmax Pmin Obciążenie cieplne (Wartość opałowa) kw 49,8,2 99,6,2 Moc cieplna użytkowa 80ºC-60ºC kw 48,8,0 97,6,0 Moc cieplna użytkowa 50ºC-30ºC kw 53,0 2,0 06 2,0 Sprawność Dla parametrów 80ºC-60ºC % 98,0 98,5 98,0 98,5 Dla parametrów 50ºC-30ºC % 06,4 07,5 06,4 07,5 przy 30% obciążenia nominalnego % Ogrzewanie Maksymalne ciśnienie robocze ogrzewania bar 6 6 Wymiary, ciężar, przyłącza Wysokość mm Szerokość mm Głębokość mm Ciężar kg Przyłącze instalacji gazowej Ø DN 50 DN 50 Przyłącza instalacji grzewczej zasilania i powrotu Ø DN 80 DN 80 Stopień ochrony IP X5D X5D KOD 0M7LAMWA 0M7LCMWA CENA netto zł 2 900, ,00 Legenda Doprowadzenie gazu DN50 2 Zasilanie instalacji c.o. DN80 3 Powrót z instalacji c.o. DN80 4 Odprowadzenie kondensatu Φ40 A Econcept 5 B Econcept 0 *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI 52

53 KOTŁY KONDENSACYJNE Kaskady kotłów ECONCEPT 5-0 Kaskady z wbudowanymi kolektorami c.o., gazowym, odprowadzenia skroplin oraz kompletnym kolektorem spalin. Lp. Kod Min. moc kaskady [kw]* Maks. moc kaskady [kw]* Widok Średnica kolektora spalin [mm] Spręż dla kaskady [Pa] Cena netto zł 2 KOCZECO Ø ,00 3 KOCZECO Ø ,00 4 KOCZECO Ø ,00 5 KOCZECO Ø ,00 6 KOCZECO Ø ,00 7 KOCZECO Ø ,00 8 KOCZECO Ø ,00 9 KOCZECO Ø ,00 0 KOCZECO Ø ,00 Kod Sprzęgło hydrauliczne Cena netto 0M700MXA 7 999,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. * Moc cieplna dla parametrów 50ºC-30ºC 53

54 KOTŁY KONDENSACYJNE Wyposażenie dodatkowe Nr katalogowy Opis Cena netto zł 0308X0 Sonda zewnętrzna 46,00 KWMAW Czujnik zanurzeniowy zasobnika c.w.u. 47,00 FG 200B Zasobnik c.w.u. o pojemności 200 litrów, podłączenie boczne 2 04,00 FG 300B Zasobnik c.w.u. o pojemności 300 litrów, podłączenie boczne 2 369,00 FG 500B Zasobnik c.w.u. o pojemności 500 litrów, podłączenie boczne 6 04,00 FG000B Zasobnik c.w.u. o pojemności 000 litrów, podłączenie boczne 5 57,00 FG500B Zasobnik c.w.u. o pojemności 500 litrów, podłączenie boczne ,00 Automatyka Podstawowe układy automatyki Przykład : Układ realizowany z użyciem:. Sonda zewnętrzna kod. 0308X0 2. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Czujnik temperatury NTC kod. KWMAW Przykład 2: Układ realizowany z użyciem:. Sonda zewnętrzna kod. 0308X0 2. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Czujnik temperatury NTC kod. KWMAW - 2szt. 4. Zestaw solarny Przykład 3: Układ realizowany z użyciem:. Sonda zewnętrzna kod. 0308X0 2. Regulator ROMEO kod. 0300XA - szt. 3. Czujnik temperatury NTC kod. KWMAW - szt. 4. Termostat pokojowy FE szt. Nr katalogowy Opis Cena netto zł 0300XA Regulator ROMEO zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 484,00 030XA Regulator ROMEO bezprzewodowy zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 720,00 FE 3000 FE 3000 COMFORT termostat pokojowy 32,00 FE 3000 TX FE 3000 TX COMFORT termostat pokojowy sterowany droga radiową 534,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 54

55 KOTŁY KONDENSACYJNE Wyposażenie dodatkowe Automatyka Rozbudowane układy automatyki pogodowej Przykład. Układ realizowany przez zestaw FH Kocioł sterowany sygnałem 0-0V. Uwaga: Kocioł należy wyposażyć w czujnik pomiarowy temperatury KWMAW - szt. (nie wchodzi w skład zestawu FH00039) Przykład 2. Układ realizowany przez zestaw FH Sterowanie kaskadą do 5 kotłów sygnałem 0-0V. Uwaga: Kotły należy wyposażyć w czujnik pomiarowy temperatury KWMAW - szt. (nie wchodzi w skład zestawu FH00039) L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E Menadżer kaskady, sterowanie pracą 2 obiegów grzewczych i obiegu CWU Komplet kostek do reg. E8 3 FH AF Czujnik zewnętrzny VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kaskady) SPF Czujnik zasobnika CWU 2 23,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, KFS Czujnik zanurzeniowy kω PTC 52, VFAS Czujnik przylgowy kω PTC 69, Skrzynka naścienna WAG3 do E umożliwia łatwą zabudowę regulatora oraz podłączenie elektryczne czujników i urządzeń wykonawczych (pompy, mieszacze) 839,00 Przykład 3. Układ realizowany przez zestaw FH Umożliwia rozbudowę zestawu FH00039 o kolejne obiegi grzewcze z podmieszaniem. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E8.24 Regulator pogodowy sterujący pracą do 2 obiegów grzewczych 2 FH Komplet kostek do reg. E VF Czujnik przylgowy mieszacza 2 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 788,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 55

56 DWUFUNKCYJNE GAZOWE KOTŁY KONDENSACYJNE 56

57 KOTŁY KONDENSACYJNE Dwufunkcyjne gazowe kotły kondensacyjne Spis treści MOC (kw) Strona ECONCEPT TECH 25C 5,7-26,6 58 ECONCEPT TECH 35C 6,9-36,7 58 ECONCEPT ST 25 Wbudowany zasobnik warstwowy c.w.u. 5,7-26,6 63 DOMICONDENS F24 9,6-25,9 67 DOMICONDENS F28 9,6 28,2 67 ECONCEPT SOLAR ST 25 Wbudowany zasobnik warstwowy c.w.u. 5,7-26,6 7 Układy kominowe System koncentryczny i rozdzielny 74 57

58 KOTŁY KONDENSACYJNE ECONCEPT TECH C - kocioł kondensacyjny dwufunkcyjny - pełna modulacja mocy palnika - palnik ceramiczny z wstępnym mieszaniem - jonizacyjna kontrola płomienia - wysoka sprawność do 09,% - automatyka pogodowa wbudowana w kotle - możliwość współpracy z solarami - pełna autodiagnostyka - ochrona przeciwzamarzaniowa - system zapobiegający blokowaniu sie pompy - zabezpieczenie przed brakiem wody w instalacji - wymiennik kotła ze stopu aluminium odpornego na działanie korozji - by-pass - możliwość zasilania gazem ziemnym lub LPG - wyświetlacz ciekłokrystaliczny - 3 lata gwarancji* 3 LATA GWARANCJI ECONCEPT TECH C Moc Pmax Pmin Pmax Pmin Moc cieplna użytkowa 80ºC-60ºC kw 24,6 5,2 34,2 6,3 Moc cieplna użytkowa 50ºC-30ºC kw 26,6 5,7 36,7 6,9 Oznaczenie efektywności energetycznej (Dyrektywa 92/42EEC) Klasa emisji NOx 5 5 Sprawność Dla parametrów 80ºC-60ºC % 98,3 97,3 98,5 97,0 Dla parametrów 50ºC-30ºC % 05,4 07,2 05,5 06,9 przy 30% obciążenia nominalnego % 09, 09, Ogrzewanie Maksymalna temperatura dla c.o. ºC Maksymalne ciśnienie robocze ogrzewania bar 0,3-3,0 0,3-3,0 Pojemność naczynia wzbiorczego c.o. litry 8 0 Pojemność wodna kotła litry,5 2,0 Układ wody sanitarnej Dostarczanie ciepłej wody sanitarnej Δt 25ºC l/min. 5,2 9,6 Dostarczanie ciepłej wody sanitarnej Δt 30ºC l/min. 2,7 6,3 Maksymalne ciśnienie robocze układu wody użytkowej bar 0,25-9,0 0,25-9,0 Wymiary, ciężar Wysokość mm Szerokość mm Głębokość mm Ciężar bez obciążenia kg Stopień ochrony IP X5D X5D Kod nr 0M7F6I4A 0M7F7I4A CENA netto zł 5 550, ,00 ECONCEPT TECH 25 C ECONCEPT TECH 35 C Legenda Zasilanie instalacji c.o. Ø 3/4 2 Zasilanie instalacji c.w.u. Ø /2 3 Doprowadzenie gazu Ø /2 4 Doprowadzenie zimnej wody użytkowej Ø /2 5 Powrót z instalacji c.o. Ø 3/4 6 króciec zaworu bezpieczeństwa () Ceny zestawów przezbrojeniowych na poszczególne rodzaje gazu str. 57 *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI 58

59 KOTŁY KONDENSACYJNE Wyposażenie dodatkowe Nr katalogowy Opis Cena netto zł ZP Zestaw przyłączeniowy kątowy. W skład zestawu wchodzą: - zawór kątowy z półśrubunkiem 3/4 i połączeniem na zacisk dla rury miedzianej śr. 22mm (centralne ogrzewanie) - 2szt. - zawór kątowy z półśrubunkiem /2 i połączeniem na zacisk dla rury miedzianej śr. 22mm (gaz) - szt. - zawór kątowy z półśrubunkiem /2 i połączeniem na zacisk dla rury miedzianej 5mm (zimna woda użytkowa) - szt. - kolanko z półśrubunkiem /2 i połączeniem na zacisk dla rury miedzanej śr. 5mm (ciepła woda użytkowa) - szt. Zestaw przyłączeniowy prosty. W skład zestawu wchodzą: - rurka miedziana śr. 8mm dł., 00mm z półśrubunkiem 3/4-2szt. - rurka miedziana śr. 5mm dł., 00mm z półśrubunkiem /2-3szt. Przyłącza 3/4 - centralne ogrzewanie, /2 - woda użytkowa i gaz. 24,00 78,00 Automatyka Układy automatyki systemowej Wyposażenie automatyki systemowej Nr katalogowy Opis Cena netto zł 0WARA00A 0WARB00A DADO ZONE Kompletny zestaw hydrauliczny wyposażony w: - sprzęgło hydrauliczne z automatycznym odpowietrznikiem - akcesoria dla obiegu bezpośredniego (grzejnikowego) - akcesoria dla obiegu niskotemperaturowego (np. ogrzewania podłogowego) - okablowaną automatykę pogodową dla każdego obiegu WERSJA PODTYNKOWA 3 700,00 WERSJA NATYNKOWA wkrótce dostępne 0WAR00A Zestaw rozszerzający do DADO ZONE: - akcesoria dla 2 obiegu bezpośredniego (grzejnikowego) lub pompa ładująca c.w.u. 575,00 0WAR030A Zestaw rozszerzający do DADO ZONE: - akcesoria dla 2 obiegu niskotemperaturowego (np. ogrzewania podłogowego) 988, XA Regulator ROMEO zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 484,00 030XA Regulator ROMEO RF bezprzewodowy zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 720,00 FE 3000 FE 3000 COMFORT termostat pokojowy 32,00 FE 3000 TX FE 3000 TX COMFORT termostat pokojowy sterowany drogą radiową 534, X0 Sonda zewnętrzna 46,00 KWMAW Czujnik zanurzeniowy zasobnika c.w.u. 47,00 Automatyka systemowa - Przykład : Układ realizowany z użyciem:. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) 2. Sonda zewnętrzna kod. 0308X0 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 59

60 KOTŁY KONDENSACYJNE Automatyka systemowa - Przykład 2: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 2szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 Automatyka systemowa - Przykład 3: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 3szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 4. Zestaw dla 2 obiegu niskotemperaturowego kod. 0WAR030A lub zestaw dla 2 obiegu bezpośredniego kod 0WAR00A (obieg C) Automatyka systemowa - Przykład 4: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 2szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 4. Zestaw pompa ładująca c.w.u. kod 0WAR00A 5. Czujnik zanurzeniowy zasobnika c.w.u. kod. KWMAW 6. Zasobnik c.w.u. Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Nie można łączyć ze sobą elementów automatyki systemowej z dodatkową. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 60

61 KOTŁY KONDENSACYJNE Układy automatyki dodatkowej Automatyka dodatkowa - Przykład : Układ realizowany przez zestaw FH Kocioł dwufunkcyjny steruje produkcją c.w.u. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł Lago032 Regulator pogodowy sterujący pracą kotła i obiegów grzewczych AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła wiszącego) VF KF Czujnik kotła Akcesoria opcjonalne 933, FBR2 Czujnik temperatury pomieszczenia (Uwaga: do Lago 032 można podłączyć tylko czujnik FBR2) 77, Lago FB Cyfrowy moduł pomieszczenia 378, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła wiszącego) 69,00 Automatyka dodatkowa - Przykład 2: Zestaw FH00044 ma również zastosowanie jako rozszerzający do sterowania kolejnymi obiegami grzewczymi z podmieszaniem. L.p. kod zestawu kod elem. składowych Lago032 Nazwa Opis Szt. Cena netto zł Regulator pogodowy sterujący pracą obiegu grzewczego z podmieszaniem AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła VF wiszącego) KF Czujnik kotła Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, Lago FB Cyfrowy moduł pomieszczenia 378,00 933,00 Zestawy przezbrojeniowe Typ kotła Rodzaj gazu Cena netto zł ECONCEPT TECH 25 C LPG 40,00 ECONCEPT TECH 35 C LPG 40,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 6

62 KOTŁY KONDENSACYJNE Podłączenie systemu kominowego Adaptery systemu koncentrycznego Kocioł ECONCEPT TECH 25 C ECONCEPT TECH 35 C Nazwa Adapter prosty 80/25 z króćcami pomiarowymi Adapter kolano 80/25 z króćcami pomiarowymi Adapter prosty 80/25 z króćcami pomiarowymi Adapter kolano 80/25 z króćcami pomiarowymi KOD AF6/8KPB AFK6/8KPB AF6/8KPB AFK6/8KPB CENA netto zł 6,00 247,00 6,00 247,00 Typ systemu kominowego koncentrycznego 80/25 Maksymalna długość systemu Współczynnik redukcyjny kolana 90 Współczynnik redukcyjny kolana 45 Typ kotła 5 m 0,5 m 0,25 m ECONCEPT TECH C 62

63 KOTŁY KONDENSACYJNE ECONCEPT STRATOS 25 - kocioł z wbudowanym warstwowym zasobnikiem c.w.u. ze stali nierdzewnej - pełna modulacja mocy palnika - palnik z wstępnym mieszaniem - jonizacyjna kontrola płomienia - wysoka sprawność do 09,% - automatyka pogodowa wbudowana w kotle - pełna autodiagnostyka - ochrona przeciwzamarzaniowa - system zapobiegający blokowaniu się pompy - naczynie wzbiorcze dla c.o. i c.w.u. w standardzie - zabezpieczenie przed brakiem wody w instalacji - wymiennik kotła ze stopu aluminium odpornego na działanie korozji - wysoka wydajność c.w.u. dzięki wbudowanemu warstwowemu zbiornikowi o pojemności 25 litrów - by-pass - możliwość zasilania gazem ziemnym lub LPG - wyświetlacz ciekłokrystaliczny - hydrauliczny zestaw przyłączeniowy w standardzie - 3 lata gwarancji* 3 LATA GWARANCJI ECONCEPT STRATOS 25 Moc Pmax Pmin Moc cieplna użytkowa 80ºC-60ºC kw 24,6 5,2 Moc cieplna użytkowa 50ºC-30ºC kw 26,6 5,7 Oznaczenie efektywności energetycznej (Dyrektywa 92/42EEC) Klasa emisji NOx 5 Sprawność Dla parametrów 80ºC-60ºC % 98,3 97,3 Dla parametrów 50ºC-30ºC % 05,4 07,2 przy 30% obciążenia nominalnego % 09, Ogrzewanie Maksymalna temperatura pracy ºC 95 Maksymalne ciśnienie robocze ogrzewania bar 3 Pojemność naczynia wzbiorczego c.o. litry 8 Układ wody sanitarnej Dostarczanie ciepłej wody sanitarnej Δt 30ºC l/0min. 60 Dostarczanie ciepłej wody sanitarnej Δt 30ºC l/h 790 Pojemność zasobnika warstwowego c.o. litry 25 Klasa efektywności dla c.w.u. wg EN3203 Maksymalne ciśnienie robocze układu wody użytkowej bar 9 Wymiary, ciężar Wysokość mm 780 Szerokość mm 450 Głębokość mm 460 Ciężar bez obciążenia kg 53 Stopień ochrony IP X5D Kod 0B9X4WAA CENA netto zł 7 800,00 ECONCEPT 25 ST Legenda Zasilanie instalacji c.o. 2 Zasilanie instalacji c.w.u. 3 Doprowadzenie gazu 4 Doprowadzenie zimnej wody użytkowej 5 Powrót z instalacji c.o. *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI 63

64 KOTŁY KONDENSACYJNE Automatyka Układy automatyki systemowej Automatyka systemowa - Przykład : Układ realizowany z użyciem:. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) 2. Sonda zewnętrzna kod. 0308X0 Wyposażenie automatyki systemowej Nr katalogowy Opis Cena netto zł 0WARA00A 0WARB00A DADO ZONE Kompletny zestaw hydrauliczny wyposażony w: - sprzęgło hydrauliczne z automatycznym odpowietrznikiem - akcesoria dla obiegu bezpośredniego (grzejnikowego) - akcesoria dla obiegu niskotemperaturowego (np. ogrzewania podłogowego) - okablowaną automatykę pogodową dla każdego obiegu WERSJA PODTYNKOWA 3 700,00 WERSJA NATYNKOWA wkrótce dostępne 0WAR00A Zestaw rozszerzający do DADO ZONE: - akcesoria dla 2 obiegu bezpośredniego (grzejnikowego) lub pompa ładująca c.w.u. 575,00 0WAR030A Zestaw rozszerzający do DADO ZONE: - akcesoria dla 2 obiegu niskotemperaturowego (np. ogrzewania podłogowego) 988, XA Regulator ROMEO zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 484,00 030XA Regulator ROMEO RF bezprzewodowy zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 720,00 FE 3000 FE 3000 COMFORT termostat pokojowy 32,00 FE 3000 TX FE 3000 TX COMFORT termostat pokojowy sterowany drogą radiową 534, X0 Sonda zewnętrzna 46,00 KWMAW Czujnik zanurzeniowy zasobnika c.w.u. 47,00 Układy automatyki dodatkowej Przykład. Układ realizowany przez zestaw FH Kocioł dwufunkcyjny steruje produkcją c.w.u. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł Lago032 Regulator pogodowy sterujący pracą kotła i obiegów grzewczych AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła VF wiszącego) KF Czujnik kotła FBR2 Akcesoria opcjonalne Czujnik temperatury pomieszczenia (Uwaga: do Lago 032 można podłączyć tylko czujnik FBR2) 933,00 77, Lago FB Cyfrowy moduł pomieszczenia 378, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła wiszącego) 69,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 64

65 KOTŁY KONDENSACYJNE Automatyka systemowa - Przykład 2: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 2szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 Automatyka systemowa - Przykład 3: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 3szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 4. Zestaw dla 2 obiegu niskotemperaturowego kod. 0WAR030A lub zestaw dla 2 obiegu bezpośredniego kod 0WAR00A (obieg C) Automatyka systemowa - Przykład 4: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 2szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 4. Zestaw pompa ładująca c.w.u. kod 0WAR00A 5. Czujnik zanurzeniowy zasobnika c.w.u. kod. KWMAW 6. Zasobnik c.w.u. Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Nie można łączyć ze sobą elementów automatyki systemowej z dodatkową. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 65

66 KOTŁY KONDENSACYJNE Układy automatyki dodatkowej Przykład 2. Zestaw FH00044 ma również zastosowanie jako rozszerzający do sterowania kolejnymi obiegami grzewczymi z podmieszaniem. L.p. kod zestawu kod elem. składowych Lago032 Nazwa Opis Szt. Cena netto zł Regulator pogodowy sterujący pracą obiegu grzewczego z podmieszaniem AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła VF wiszącego) KF Czujnik kotła Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, Lago FB Cyfrowy moduł pomieszczenia 378,00 933,00 Podłączenie systemu kominowego Adaptery systemu koncentrycznego Kocioł ECONCEPT STRATOS 25 Nazwa Adapter prosty 80/25 z króćcami pomiarowymi Adapter kolano 80/25 z króćcami pomiarowymi KOD AF6/8KPB AFK6/8KPB CENA netto zł 6,00 247,00 Typ systemu kominowego koncentrycznego 80/25 Maksymalna długość systemu 5 m Współczynnik redukcyjny kolana 90 0,5 m Współczynnik redukcyjny kolana 45 0,25 m Typ kotła ECONCEPT STRATOS Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 66

67 KOTŁY KONDENSACYJNE DWUFUNKCYJNE GAZOWE KOTŁY KONDENSACYJNE DOMIcondens F24 - F28 - kocioł kondensacyjny dwufunkcyjny - płynna modulacja mocy dla c.o. i c.w.u. - palnik zapewniający niezwykle cichą pracę - zapłon elektroniczny z jonizacyjną kontrolą płomienia - autodiagnostyka - system zapobiegający blokowaniu się pompy - system przeciwzamarzaniowy - funkcja Eco/Comfort c.w.u. - ciekłokrystaliczny wyświetlacz 3 LATA GWARANCJI - możliwość podłączenia modulowanego sterowania pomieszczeniowego ROMEO, zapewniającego optymalne sterowanie kotłem i oszczędność gazu - nowoczesny wymiennik o specjalnej konstrukcji zapobiegającej osadzaniu się kamienia kotłowego - wymiennik kondensacyjny - możliwość rozdzielenia mocy na c.o. i c.w.u. - możliwość zasilania gazem ziemnym lub LPG - 3 lata gwarancji* DOMIcondens F24 F28 P max P min P max P min Moc cieplna wyjściowa 80ºC-60ºC kw 24, 9,2 26,2 9,2 Moc cieplna wyjściowa 50ºC-30ºC kw 25,9 9,6 28,2 9,6 Obciążenie cieplne kw 25,0 0,0 27,2 0,0 Centralne ogrzewanie Maksymalna temperatura pracy C 90 Maksymalne ciśnienie robocze bar 3 Efektywność energetyczna (Dyrektywa 92/42EEC) Klasa emisji NOx 3 Pojemność zbiornika wyrównawczego litry 8 Pojemność wodna kotła litry,5 Układ wody użytkowej Produkcja ciepłej wody użytkowej t 25 C l/min. 4 5,2 Produkcja ciepłej wody użytkowej t 30 C l/min.,6 2,7 Maksymalne ciśnienie robocze układu wody użytkowej bar 9 Minimalne ciśnienie robocze układu wody użytkowej bar 0,25 Wymiary, ciężar, przyłącza Wysokość mm 700 Szerokość mm 400 Głębokość mm 330 Ciężar kg 35 Stopień ochrony IP X5D Kod nr 0CAF4ITA 0CAF5IGA CENA netto zł 4 500, ,00 Legenda Zasilanie instalacji c.o. 2 Wyjście c.w.u. 3 Doprowadzenie gazu 4 Doprowadzenie zimnej wody użytkowej 5 Powrót z instalacji c.o. 6 Odprowadzenie kondensatu *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI FERROLI Poland zastrzega sobie możliwość wprowadzenia zmian. Warunki podane w cenniku nie stanowią ofert w rozumieniu Kodeksu Cywilnego Firma FERROLI Poland w związku ze stałym rozwojem i modernizacją swoich wyrobów zastrzega sobie prawo do wprowadzania w produktach zmian, które uznamy za niezbędne lub użyteczne. Firma FERROLI Poland nie ponosi żadnej odpowiedzialności za nieścisłości występujące w niniejszej informacji technicznej, jeżeli spowodowane są przez błędy w druku 67

68 KOTŁY KONDENSACYJNE Automatyka Układy automatyki systemowej Przykład : Układ realizowany z użyciem:. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) Wyposażenie automatyki systemowej Nr katalogowy Opis Cena netto zł 0WARA00A 0WARB00A DADO ZONE Kompletny zestaw hydrauliczny wyposażony w: - sprzęgło hydrauliczne z automatycznym odpowietrznikiem - akcesoria dla obiegu bezpośredniego (grzejnikowego) - akcesoria dla obiegu niskotemperaturowego (np. ogrzewania podłogowego) - okablowaną automatykę pogodową dla każdego obiegu WERSJA PODTYNKOWA 3 700,00 WERSJA NATYNKOWA wkrótce dostępne 0WAR00A Zestaw rozszerzający do DADO ZONE: - akcesoria dla 2 obiegu bezpośredniego (grzejnikowego) lub pompa ładująca c.w.u. 575,00 0WAR030A Zestaw rozszerzający do DADO ZONE: - akcesoria dla 2 obiegu niskotemperaturowego (np. ogrzewania podłogowego) 988, XA Regulator ROMEO zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 484,00 030XA Regulator ROMEO RF bezprzewodowy zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 720,00 FE 3000 FE 3000 COMFORT termostat pokojowy 32,00 FE 3000 TX FE 3000 TX COMFORT termostat pokojowy sterowany drogą radiową 534, X0 Sonda zewnętrzna 46,00 KWMAW Czujnik zanurzeniowy zasobnika c.w.u. 47,00 Układy automatyki dodatkowej Przykład. Układ realizowany przez zestaw FH Kocioł dwufunkcyjny steruje produkcją c.w.u. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł Lago032 Regulator pogodowy sterujący pracą kotła i obiegów grzewczych AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła VF wiszącego) KF Czujnik kotła FBR2 Akcesoria opcjonalne Czujnik temperatury pomieszczenia (Uwaga: do Lago 032 można podłączyć tylko czujnik FBR2) 933,00 77, Lago FB Cyfrowy moduł pomieszczenia 378, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła wiszącego) 69,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Ceny automatyki nie Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis Gwarancja automatyki wg w rozdziale warunków AUTOMATYKA zawartych w kartach POGODOWA. gwarancyjnych wyrobów. 68

69 KOTŁY KONDENSACYJNE Automatyka systemowa - Przykład 2: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 2szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 Automatyka systemowa - Przykład 3: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 3szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 4. Zestaw dla 2 obiegu niskotemperaturowego kod. 0WAR030A lub zestaw dla 2 obiegu bezpośredniego kod 0WAR00A (obieg C) Automatyka systemowa - Przykład 4: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 2szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 4. Zestaw pompa ładująca c.w.u. kod 0WAR00A 5. Czujnik zanurzeniowy zasobnika c.w.u. kod. KWMAW 6. Zasobnik c.w.u. Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Nie można łączyć ze sobą elementów automatyki systemowej z dodatkową. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 69

70 KOTŁY KONDENSACYJNE Układy automatyki dodatkowej Przykład 2. Zestaw FH00044 ma również zastosowanie jako rozszerzający do sterowania kolejnymi obiegami grzewczymi z podmieszaniem. L.p. kod zestawu kod elem. składowych Lago032 Nazwa Opis Szt. Cena netto zł Regulator pogodowy sterujący pracą obiegu grzewczego z podmieszaniem AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła VF wiszącego) KF Czujnik kotła Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, Lago FB Cyfrowy moduł pomieszczenia 378,00 933,00 Podłączenie systemu kominowego Adaptery systemu koncentrycznego Kocioł DOMICONDENS F24 - F28 Nazwa Adapter prosty 80/25 z króćcami pomiarowymi Adapter kolano 80/25 z króćcami pomiarowymi KOD AF6/8KPB AFK6/8KPB CENA netto 6,00 247,00 Typ systemu kominowego koncentrycznego 80/25 Maksymalna długość systemu 2 m Współczynnik redukcyjny kolana 90 0,5 m Współczynnik redukcyjny kolana 45 0,25 m Typ kotła DOMICONDENS F24 - F28 Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 70

71 KOTŁY KONDENSACYJNE ECONCEPT SOLAR ST - kotły kondensacyjne z wbudowanym warstwowym zasobnikiem c.w.u. o pojemności 80 litrów - przystosowany do bezpośredniej współpracy z panelami solarnymi - pełna modulacja mocy palnika - palnik ceramiczny z wstępnym mieszaniem i jonizacyjną kontrolą płomienia - wbudowany zasobnik warstwowy o pojemności 80 litrów - wysoka sprawność do 09, % - zintegrowana automatyka pogodowa zapewniająca sterowanie - obiegiem c.o. pompowym - obiegiem c.o. niskotemperaturowym - obiegiem c.w.u. z możliwością podłączenia cyrkulacji - obiegiem solarnym - pełna autodiagnostyka - ochrona przeciwzamarzaniowa - wbudowana pompa obiegowa c.o., zawór trójdrożny i pompa obiegu niskotemperaturowego - wbudowana pompa obiegu solarnego - wbudowana pompa ładująca zasobnik c.w.u. - możliwość zasilania gazem ziemnym lub LPG - wyświetlacz ciekłokrystaliczny - trzy naczynia wzbiorcze c.o., c.w.u. oraz obiegu solarnego - 3 lata gwarancji 3 LATA GWARANCJI Econcept Solar ST 25 Moc Pmax Pmin Obciążenie cieplne kw 25,2 5,3 Moc cieplna użytkowa 80ºC-60ºC kw 24,6 5,2 Moc cieplna użytkowa 50ºC-30ºC kw 26,6 5,7 Oznaczenie efektywności energetycznej (Dyrektywa 92/42EEC) Klasa emisji NOx 5 Sprawność Dla parametrów 80ºC-60ºC % 98,3 97,3 Dla parametrów 50ºC-30ºC % 05,4 07,2 przy 30% obciążenia nominalnego % 09, Ogrzewanie Maksymalne ciśnienie robocze ogrzewania bar 3 Pojemność naczynia wzbiorczego c.o. litry 8 Pojemność naczynia wzbiorczego c.w.u. litry 2 Pojemność naczynia wzbiorczego solara litry 8 Ciepła woda użytkowa Wydajność przy t 30 C l/h 845 Wydajność chwilowa dla t 30 C l/0min 260 Maksymalne ciśnienie wody użytkowej bar 9 Pojemność zasobnika c.w.u. litry 80 Wymiary, ciężar Ciężar bez obciążenia kg 25 Stopień ochrony IP X5D Kod nr 0N7X4IAA CENA netto zł 4 500,00 Legenda 7 Przyłącze gazowe (Ø/2 ) 8 Wlot zimnej wody użytkowej (Ø3/4 ) 9 Wyjście ciepłej wody użytkowej (Ø3/4 ) 0 Zasilanie instalacji c.o. (Ø3/4 ) Powrót z instalacji c.o. (Ø3/4 ) 92 Cyrkulacja c.w.u. 320 Zasilanie obieg niskotemperaturowy c.o. (Ø3/4 ) 32 Powrót obieg niskotemperaturowy c.o. (Ø3/4 ) 327 Wyjście do obiegu solarnego (Ø3/4 ) 328 Powrót z obiegu solarnego (Ø3/4 ) 7

72 KOTŁY KONDENSACYJNE Automatyka Podstawowe układy automatyki Przykład : Układ realizowany z użyciem:. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) 2. Sonda zewnętrzna kod. 0308X0 3. Kolektor słoneczny płaski Ecotop VF kod. 0XCK2RXA - lub 2szt. 4. Akcesoria hydrauliczne i montażowe kolektora Nr katalogowy Opis Cena netto zł 0300XA Regulator ROMEO zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. (menu serwisowe) 484,00 FE 3000 FE 3000 COMFORT termostat pokojowy 32,00 FE 3000 TX FE 3000 TX COMFORT termostat pokojowy sterowany droga radiową 534, X0 Sonda zewnętrzna 46,00 72

73 KOTŁY KONDENSACYJNE Kocioł ECONCEPT SOLAR ST 25A Nazwa Adapter prosty 80/25 z króćcami pomiarowymi Adapter kolano 80/25 z króćcami pomiarowymi KOD AF6/8KPB AFK6/8KPB CENA netto zł 6,00 247,00 73

74 KOTŁY KONDENSACYJNE - UKŁADY KOMINOWE System koncentryczny 80/25 Systemy kominowe dla kotłów kondensacyjnych Adaptery dla systemów kominowych Typ kotła kod Rysunek Nazwa elementu Cena jednostkowa netto zł ECONCEPT KOMBI 25C ECONCEPT KOMBI 35C AF8KPB Adapter prosty 80/25 z króćcami pomiarowymi 37,00 ECONCEPT 5A ECONCEPT TECH 25A ECONCEPT TECH 35A ECONCEPT TECH 25C ECONCEPT TECH 35C AF6/8KPB Adapter prosty 80/25 z króćcami pomiarowymi 6,00 ECONCEPT STRATOS 25 ECONCEPT STRATOS 35 ECONCEPT SOLAR ST 25 DOMICONDENS F24-F28 DOMICOMPACT B AF6/KPB Adapter prosty 80/25 z króćcami pomiarowymi 6,00 ECONCEPT KOMBI 25C ECONCEPT KOMBI 35C AFK8KPB Adapter kolano 80/25 z króćcami pomiarowymi 23,00 ECONCEPT 5A ECONCEPT TECH 25A ECONCEPT TECH 35A ECONCEPT TECH 25C ECONCEPT TECH 35C AFK6/8KPB Adapter kolano 80/25 z króćcami pomiarowymi 248,00 ECONCEPT STRATOS 25 ECONCEPT STRATOS 35 ECONCEPT SOLAR ST 25 DOMICONDENS F24-F28 DOMICOMPACT B AFK6/KPB Adapter kolano 80/25 z króćcami pomiarowymi 248,00 Wszystkie elementy kominowe posiadają atesty oraz znak CE. 74

75 System rozdzielny 80/80 KOTŁY KONDENSACYJNE - UKŁADY KOMINOWE Systemy kominowe dla kotłów kondensacyjnych Adaptery dla systemów kominowych Typ kotła kod Rysunek Nazwa elementu Cena jednostkowa netto zł ECONCEPT 5A ECONCEPT KOMBI 25C ECONCEPT KOMBI 35C KWMA38U - Zaślepka 80/80 (montuje się ją na wlocie powietrza dla systemu koncentrycznego) Dla tych kotłów nie mają zastosowania adaptery spalinowe i powietrzne. Rury Ø80 montuje się bezpośrednio na wyjściu spalinowym i wlocie powietrza w kotle. 22,00 ECONCEPT TECH 25A ECONCEPT TECH 35A ECONCEPT TECH 25C ECONCEPT TECH 35C TJ-AF6/8S Adapter spalinowy 80 8,00 ECONCEPT STRATOS 25 ECONCEPT STRATOS 35 ECONCEPT SOLAR ST 25 DOMICONDENS F28 DOMICOMPACT B TJ-AF6/S Adapter spalinowy 80 DOMICOMPACT B 88,00 ECONCEPT 5A ECONCEPT KOMBI 25C ECONCEPT KOMBI 35C KWMA38U - Zaślepka 80/80 (montuje się ją na wlocie powietrza dla systemu koncentrycznego) Dla tych kotłów nie mają zastosowania adaptery spalinowe i powietrzne. Rury Ø80 montuje się bezpośrednio na wyjściu spalinowym i wlocie powietrza w kotle. 22,00 ECONCEPT TECH 25A ECONCEPT TECH 35A ECONCEPT TECH 25C ECONCEPT TECH 35C TJ-AFP Adapter powietrzny 80 35,00 ECONCEPT STRATOS 25 ECONCEPT STRATOS 35 ECONCEPT SOLAR ST 25 DOMICONDENS F28 DOMICOMPACT B TJ-AFP Adapter powietrzny 80 35,00 75

76 KOTŁY KONDENSACYJNE - UKŁADY KOMINOWE Systemy kominowe dla kotłów kondensacyjnych System koncentryczny 80/25 Przykład. System koncentryczny z wyrzutem spalin przez ścianę zewnętrzną. Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury koncentryczne. Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. Przewody należy prowadzić ze spadkiem w kierunku kotła. Poz. Kod Nazwa elementu Cena jednostkowa netto zł Str. Adapter kolano 80/25 z króćcami pomiarowymi Str RWB Rura wylotowa 80/25, L=0,9m 235,00 3 WO25R Rozeta maskująca Ø25mm 2, OSB Osłona biała Ø25mm 42,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto zł 8025K90B Kolano koncentryczne 80/25, , K45B Kolano koncentryczne 80/25, 45 52, RB Rura koncentryczna 80/25, L=,0mb 22, RB05 Rura koncentryczna 80/25, L=0,5mb 48, RB025 Rura koncentryczna 80/25, L=0,25mb 04,00 Przykład 2. System koncentryczny z wyrzutem spalin przez ścianę zewnętrzną. Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury koncentryczne. Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. Przewody należy prowadzić ze spadkiem w kierunku kotła. Poz. Kod Nazwa elementu Cena jednostkowa netto zł Str. 43 Adapter prosty 80/25 z króćcami pomiarowymi Str TDB Trójnik koncentryczny z deklem 267, RWB Rura wylotowa 80/25, L=0,9m 235,00 4 WO25R Rozeta maskująca Ø25mm 2, OSB Osłona biała Ø25mm 4,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto 8025K90B Kolano koncentryczne 80/25, , K45B Kolano koncentryczne 80/25, 45 25, RB Rura koncentryczna 80/25, L=,0mb 22, RB05 Rura koncentryczna 80/25, L=0,5mb 48, RB025 Rura koncentryczna 80/25, L=0,25mb 04,00 76

77 KOTŁY KONDENSACYJNE - UKŁADY KOMINOWE Systemy kominowe dla kotłów kondensacyjnych System koncentryczny 80/25 Przykład 3. System koncentryczny pionowy 80/25. Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury koncentryczne, wyczystki. Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. Poz. Kod Nazwa elementu Cena jednostkowa netto zł Str. Adapter prosty 80/25 z króćcami pomiarowymi Str RB Rura koncentryczna 80/25, L=,0mb 22, PD Przepust dachowy 80/25, 0 223, PD25 Przepust dachowy 80/25, , PD45 Przepust dachowy 80/25, , OS Osłona przeciwdeszczowa 80/25 60, W2 Wywiewka koncentryczna 80/25 W2 66,00 6 WO25R Rozeta maskująca Ø25mm 2, OSB Osłona biała Ø25mm 4,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto zł 8025K90B Kolano koncentryczne 80/25, , K45B Kolano koncentryczne 80/25, 45 25, RB Rura koncentryczna 80/25, L=,0mb 22, RB05 Rura koncentryczna 80/25, L=0,5mb 48, RB025 Rura koncentryczna 80/25, L=0,25mb 04, WCZB Wyczystka koncentryczna 80/25, L=0,25mb 288,00 77

78 KOTŁY KONDENSACYJNE - UKŁADY KOMINOWE Systemy kominowe dla kotłów kondensacyjnych System koncentryczny 80/25 + izolowany 80 Przykład 4. System koncentryczny 80/25, za elementem poz.8 kształtki kominowe są izolowane. Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury koncentryczne. Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. W przypadku, gdy połączenia systemu koncentrycznego nieizolowanego 80/25 występują na zewnętrz, czyli są narażone na bezpośrednie oddziaływanie warunków atmosferycznych, w połączeniach przewodu powietrznego Ø25 należy obowiązkowo umieszczać uszczelki (wyposażenie opcjonalne). Poz. Kod Nazwa elementu Cena jednostkowa netto zł Str. Adapter prosty 80/25 z króćcami pomiarowymi Str TDB Trójnik koncentryczny z deklem 267,00 3 WO25R Rozeta maskująca Ø25mm 2, OSB Osłona biała Ø25mm 4, RB Rura koncentryczna 80/25, L=,0mb 22,00 6 TD80/25PED Podstawa fundamentowa 00,00 7 TD80/25K90P Kolano turbo z podstawą 80/25, ,00 8 TD80/25CZP Czerpnia powietrza 80/25 z kołnierzem Ø200 6,00 TJ80RSI Rura turbo izolowana 80, L=,0mb 250,00 9 TJ80RS0,5I Rura turbo izolowana 80, L=0,5mb 78,00 TJ80RS0,25I Rura turbo izolowana 80, L=0,25mb 2,00 0 TJ80UI Ustnik izolowany 80 05, OBM Obejma do muru 80/25 5,00 - TJ25OBOD Obejma pod odciągi 80/25 49,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto zł 8025K90B Kolano koncentryczne 80/25, , K45B Kolano koncentryczne 80/25, 45 52, RB Rura koncentryczna 80/25, L=,0mb 22, RB05 Rura koncentryczna 80/25, L=0,5mb 47, RB025 Rura koncentryczna 80/25, L=0,25mb 04,00 TJ80K90I Kolano turbo izolowane ,00 TJ80K45I Kolano turbo izolowane ,00 TJ80K30I Kolano turbo izolowane ,00 25U Uszczelka Ø25 28,00 78

79 KOTŁY KONDENSACYJNE - UKŁADY KOMINOWE Systemy kominowe dla kotłów kondensacyjnych System koncentryczny 80/25 Przykład 5. System koncentryczny 80/25. Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury koncentryczne, wyczystki. Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. Poz. Kod Nazwa elementu Cena jednostkowa netto zł Str. Adapter kolano 80/25 z króćcami pomiarowymi Str RB Rura koncentryczna 80/25, L=,0mb 22,00 3 WO25R Rozeta maskująca Ø25mm 2, OSB Osłona biała Ø25mm 4, K90PB Kolano koncentryczne 80/25, 90 z podstawką 223, PD Przepust dachowy 80/25, 0 223, PD25 Przepust dachowy 80/25, , PD45 Przepust dachowy 80/25, , OS Osłona przeciwdeszczowa 80/25 60, W2 Wywiewka koncentryczna 80/25 W2 66,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto zł 8025K90B Kolano koncentryczne 80/25, , K45B Kolano koncentryczne 80/25, 45 52, RB Rura koncentryczna 80/25, L=,0mb 22, RB05 Rura koncentryczna 80/25, L=0,5mb 48, RB025 Rura koncentryczna 80/25, L=0,25mb 04, WCZB Wyczystka koncentryczna 80/25, L=0,25mb 288,00 79

80 KOTŁY KONDENSACYJNE - UKŁADY KOMINOWE Systemy kominowe dla kotłów kondensacyjnych System koncentryczny 80/ Przykład 6. System koncentryczny 80/ Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury koncentryczne, Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. Poz. Kod Nazwa elementu Cena jednostkowa netto zł Str. Adapter kolano 80/25 z króćcami pomiarowymi Str RB Rura koncentryczna 80/25, L=,0mb 22,00 3 WO25R Rozeta maskująca Ø25mm 2, OSB Osłona biała Ø25mm 4, B87 Kolano 80, 87 23, L0 Rura 80, L=,0mb, L5 Rura 80, L=0,5mb 67, L3 Rura 80, L=0,33mb 48, L3KDVIT Wyczystka, L=0,33mb VITON 2, PD Przepust dachowy 80/25, 0 223, PD25 Przepust dachowy 80/25, , PD45 Przepust dachowy 80/25, , OS Osłona Ø80 60,00 9 TJ-SXTJ80W Daszek (wywiewka) 80 56, LAH Rura 80, L=,0mb, z dystansami, SFB Wspornik kolana 5,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto zł 8025K90B Kolano koncentryczne 80/25, , K45B Kolano koncentryczne 80/25, 45 52, RB Rura koncentryczna 80/25, L=,0mb 22, RB05 Rura koncentryczna 80/25, L=0,5mb 48, RB025 Rura koncentryczna 80/25, L=0,25mb 04, LA Element nastawny 80, L=0,33-0,5mb 22,00 80

81 KOTŁY KONDENSACYJNE - UKŁADY KOMINOWE Systemy kominowe dla kotłów kondensacyjnych System koncentryczny 80/ Przykład 7. System koncentryczny 80/ Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury koncentryczne, Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. Poz. Kod Nazwa elementu Cena jednostkowa netto zł Str. Adapter kolano 80/25 z króćcami pomiarowymi Str RB Rura koncentryczna 80/25, L=,0mb 22,00 3 WO25R Rozeta maskująca Ø25mm 2, OSB Osłona biała Ø25mm 4, B87 Kolano 80, 87 23, L0 Rura 80, L=,0mb, L5 Rura 80, L=0,5mb 67, L3 Rura 80, L=0,33mb 48, L3KDVIT Wyczystka, L=0,33mb VITON 2, AEH2 Pokrywa kominowa z kołnierzem 45,00 8 TJ-SXTJ80W Daszek (wywiewka) 80 56, LAH Rura 80, L=,0mb, z dystansami, SFB Wspornik kolana 5,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto zł 8025K90B Kolano koncentryczne 80/25, , K45B Kolano koncentryczne 80/25, 45 52, RB Rura koncentryczna 80/25, L=,0mb 22, RB05 Rura koncentryczna 80/25, L=0,5mb 48, RB025 Rura koncentryczna 80/25, L=0,25mb 04, LA Element nastawny 80, L=0,33-0,5mb 22,00 8

82 KOTŁY KONDENSACYJNE - UKŁADY KOMINOWE Systemy kominowe dla kotłów kondensacyjnych System rozdzielny 80/80 Przykład 8. System rozdzielny 80/80. Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury 80. Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. Uwaga: przykładowy system przeznaczony dla kotłów: ECONCEPT TECH 25A ECONCEPT TECH 35A ECONCEPT TECH 25C ECONCEPT TECH 35C ECONCEPT STRATOS 25 ECONCEPT STRATOS 35 DOMICOMPACT B DOMICONDENS F Poz. Kod Nazwa elementu Cena jednostkowa netto zł Str. Adapter spalinowy 80 Str LM Rura 80 z króćcem pomiarowym, L=0,33mb 75, B87 Kolano 80, 87 23, L0 Rura 80, L=,0mb, L5 Rura 80, L=0,5mb 67, L3 Rura 80, L=0,33mb 48,00 5 WO80RS Rozeta maskująca Ø80mm 6, OS Osłona Ø80 60, AVB Zakończenie boczne 08,00 8 TJ-AFP Adapter powietrzny 80 35,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto zł B45 Kolano 80, 45 67, LA Element nastawny 80, L=0,33-0,5mb 22,00 82

83 KOTŁY KONDENSACYJNE - UKŁADY KOMINOWE Systemy kominowe dla kotłów kondensacyjnych System rozdzielny 80/80 Przykład 0. System rozdzielny 80/80. Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury 80. Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. Uwaga: przykładowy system przeznaczony dla kotłów: ECONCEPT TECH 25A ECONCEPT TECH 35A ECONCEPT TECH 25C ECONCEPT TECH 35C ECONCEPT STRATOS 25 ECONCEPT STRATOS 35 DOMICOMPACT B DOMICONDENS F Poz. Kod Nazwa elementu Cena jednostkowa netto zł Str. Adapter spalinowy 80 Str LM Rura 80 z króćcem pomiarowym, L=0,33mb 75, B87 Kolano 80, 87 23, L0 Rura 80, L=,0mb, L5 Rura 80, L=0,5mb 67, L3 Rura 80, L=0,33mb 48,00 5 WO80RS Rozeta maskująca Ø80mm 6,00 80OS Osłona Ø80 60, B87 Kolano 80, 87 23, L3KDVIT Wyczystka, L=0,33mb VITON 2, AEH2 Pokrywa kominowa z kołnierzem 45,00 9 TJ-SXTJ80W Daszek (wywiewka) 80 56,00 0 TJ-AFP Adapter powietrzny 80 35,00 80OS Osłona Ø80 60, AVB Zakończenie boczne 08, LAH Rura 80, L=,0mb, z dystansami, SFB Wspornik kolana 5,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto zł B45 Kolano 80, 45 67, LA Element nastawny 80, L=0,33-0,5mb 22,00 83

84 GAZOWE KOTŁY WISZĄCE 84

85 KOTŁY WISZĄCE Wiszące kotły gazowe Spis treści Moc (kw) Strona Jednofunkcyjne DIVATOP HC 24 7,0-23,5 86 DIVATOP HC 32 9,7-3,3 86 DIVATOP HF 24 7,2-24,0 86 DIVATOP HF 32 9,9-32,0 86 Dwufunkcyjne DOMITECH C24 7,0-23,3 9 DOMITECH F24 9,2-24,0 9 DIVATOP 60 C24 9,7-23,3 96 Wbudowany zasobnik c.w.u. 60 l DIVATOP 60 F24 7,2-24,0 96 Wbudowany zasobnik c.w.u. 60 l Układy kominowe System koncentryczny i rozdzielny 0 85

86 KOTŁY WISZĄCE Kotły gazowe wiszące jednofunkcyjne DIVATOP H - jednofunkcyjny kocioł wiszący z wbudowaną automatyką pogodową - płynna modulacja mocy - palnik atmosferyczny ze stali nierdzewnej zapewniający niezwykle cichą pracę - zapłon elektroniczny z jonizacyjną kontrolą płomienia - pełna autodiagnostyka pracy kotła - system zapobiegający blokowaniu się pompy - system przeciwzamarzaniowy - wbudowana automatyka pogodowa - możliwość zastosowania dodatkowego sterownika pokojowego - by-pass automatyczny - ciekłokrystaliczny wyświetlacz - możliwość zasilania gazem ziemnym lub LPG - możliwość współpracy z układami solarnymi - F wersja kotła z zamkniętą komorą spalania, C wersja kotła z otwartą komorą spalania - 3 lata gwarancji* 3 LATA GWARANCJI DIVATOP HC24 HC32 HF24 HF32 Moc P max P min P max P min P max P min P max P min Moc cieplna wyjściowa 80ºC-60ºC kw 23,5 7,0 3,3 9,7 24,0 7,2 32,0 9,9 Obciążenie cieplne kw 25,8 8,3 34,4,5 25,8 8,3 34,4,5 Centralne ogrzewanie Maksymalna temperatura robocza ºC Maksymalne ciśnienie robocze bar Pojemność naczynia wzbiorczego litry Pojemność wodna kotła litry,2,2 Wymiary, ciężar Wysokość mm Szerokość mm Głębokość mm Średnica wylotu spalin mm 3 4 Ciężar kg Stopień ochrony IP X5D X5D X5D X5D Kod nr 0ACL4I4A 0ACL7I4A 0ACO4I4A 0ACO7I4A CENA netto zł 2 950, , , ,00 DIVATOP HC - otwarta komora spalania DIVATOP HF - zamknięta komora spalania Legenda Zasilanie instalacji c.o. 2 Zasilanie zasobnika c.w.u 3 Doprowadzenie gazu 4 Powrót z zasobnika c.w.u. 5 Powrót z instalacji c.o. 6 Króciec zaworu bezpieczeństwa () Ceny zestawów przezbrojeniowych na poszczególne rodzaje gazu str. 82 *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI 86

87 KOTŁY WISZĄCE Wyposażenie dodatkowe Nr katalogowy Opis Cena netto KWMAW Czujnik zanurzeniowy zasobnika c.w.u. 47,00 FG 50G Zasobnik c.w.u. o pojemności 50 litrów, podłączenie górne 955,00 FG 200G Zasobnik c.w.u. o pojemności 200 litrów, podłączenie górne 2 32, X0 Sonda zewnętrzna 46, Zestaw przyłączeniowy W skład zestawu wchodzą: - dwie rurki miedziane z przyłączem GZ 3/4 (zasilanie i powrót c.o.) - rurka miedziana z zaworem GZ /2 (podłączenie gazu) 208,00 Automatyka Układy automatyki systemowej Wyposażenie automatyki systemowej Nr katalogowy Opis Cena netto zł 0WARA00A 0WARB00A DADO ZONE Kompletny zestaw hydrauliczny wyposażony w: - sprzęgło hydrauliczne z automatycznym odpowietrznikiem - akcesoria dla obiegu bezpośredniego (grzejnikowego) - akcesoria dla obiegu niskotemperaturowego (np. ogrzewania podłogowego) - okablowaną automatykę pogodową dla każdego obiegu WERSJA PODTYNKOWA 3 700,00 WERSJA NATYNKOWA wkrótce dostępne 0WAR00A Zestaw rozszerzający do DADO ZONE: - akcesoria dla 2 obiegu bezpośredniego (grzejnikowego) lub pompa ładująca c.w.u. 575,00 0WAR030A Zestaw rozszerzający do DADO ZONE: - akcesoria dla 2 obiegu niskotemperaturowego (np. ogrzewania podłogowego) 988, XA Regulator ROMEO zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 484,00 030XA Regulator ROMEO RF bezprzewodowy zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 720,00 FE 3000 FE 3000 COMFORT termostat pokojowy 32,00 FE 3000 TX FE 3000 TX COMFORT termostat pokojowy sterowany droga radiową 534, X0 Sonda zewnętrzna 46,00 KWMAW Czujnik zanurzeniowy zasobnika c.w.u. 47,00 Automatyka systemowa - Przykład : Układ realizowany z użyciem:. Czujnik zanurzeniowy zasobnika kod. KWMAW 2. Zasobnik CWU typu FG z podejściem górnym 3. Sonda zewnętrzna kod. 0308X0 4. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 87

88 KOTŁY WISZĄCE Układy automatyki systemowej Automatyka systemowa - Przykład 2: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 2szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 4. Zasobnik CWU 5. Czujnik zanurzeniowy zasobnika kod. KWMAW Automatyka systemowa - Przykład 3: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 3szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 4. Zestaw dla 2 obiegu niskotemperaturowego kod. 0WAR030A lub zestaw dla 2 obiegu bezpośredniego kod 0WAR00A (obieg c) 5. Zasobnik CWU 6. Czujnik zanurzeniowy zasobnika kod. KWMAW Układy automatyki dodatkowej Automatyka dodatkowa - Przykład : Układ realizowany przez zestaw FH00036 L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł Lago032 Regulator pogodowy sterujący pracą kotła, obiegów grzewczych i obiegu CWU AF Czujnik zewnętrzny 3 FH VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła wiszącego) KF Czujnik kotła stojącego 0024 SPF Czujnik zasobnika CWU 066, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania) FBR2 Akcesoria opcjonalne Czujnik temperatury pomieszczenia (Uwaga: do regulatora Lago 032 można podłączyć tylko czujnik FBR2) 77, Lago FB Cyfrowy moduł pomieszczenia 378,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Nie można łączyć ze sobą elementów automatyki systemowej z dodatkową. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 88

89 KOTŁY WISZĄCE Automatyka Rozbudowane układy automatyki Przykład 2. Zestaw FH00044 ma również zastosowanie jako rozszerzający do sterowania kolejnymi obiegami grzewczymi z podmieszaniem. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł Lago032 Regulator pogodowy sterujący pracą obiegu grzewczego z podmieszaniem AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła VF wiszącego) KF Czujnik kotła Przykład 3. Układ realizowany przez zestaw FH00037 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, Lago FB Cyfrowy moduł pomieszczenia 378,00 933,00 L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E Regulator pogodowy sterujący pracą 2 kotłów wiszących w kaskadzie, 2 obiegów grzewczych i obiegu CWU Komplet kostek do reg. E8 FH AF Czujnik zewnętrzny 2 58, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania) SPF Czujnik zasobnika CWU Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 Przykład 4. Układ realizowany przez zestaw FH Umożliwia rozbudowę zestawu FH00037 o 2 kolejne obiegi grzewcze z podmieszaniem. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E8.24 Regulator pogodowy sterujący pracą do 2 obiegów grzewczych 2 FH Komplet kostek do reg. E VF Czujnik przylgowy mieszacza 2 788,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 89

90 KOTŁY WISZĄCE Podłączenie systemu kominowego Adaptery systemu koncentrycznego Kocioł DIVATOP HF Nazwa Adapter prosty 60/00 bez króćców pomiarowych Adapter kolano 60/00 bez króćców pomiarowych Adapter prosty 80/25 bez króćców pomiarowych Adapter kolano 80/25 bez króćców pomiarowych KOD AFB AFKB AF6/8B AFK6/8B CENA netto zł 77,00 6,00 36,00 224,00 Typ systemu koncentrycznego 60/00 80/25 60/00 80/25 Maksymalna długość systemu 5 m 0 m 5 m 0 m Współczynnik redukcyjny kolana 90 m 0,5 m m 0,5 m Współczynnik redukcyjny kolana 45 0,5 m 0,25 m 0,5 m 0,25 m 0-2 m Ø m Ø m Ø m Ø45 Zastosowanie kryzy 2-5 m brak 3-0 m brak 2-5 m brak 3-0 m brak Typ kotła DIVATOP HF24 DIVATOP HF32 Zestawy przezbrojeniowe Typ kotła Rodzaj gazu Cena netto DIVATOP LPG 55,00 DIVATOP GZ4,5 40,00 DIVATOP GZ35 45,00 90

91 KOTŁY WISZĄCE DOMITECH - wiszący dwufunkcyjny kocioł gazowy - Gazowy kocioł wiszący z palnikiem atmosferycznym - Kompaktowy wymiennik ciepła w całości wykonany z miedzi (patent Ferroli) - Duży wielofunkcyjny ciekłokrystaliczny wyświetlacz ułatwia właściwe ustawienie i kontrolowanie parametrów pracy kotła - Funkcja antyzamarzaniowa dla układu c.o. - Ciągła produkcja ciepłej wody użytkowej - Kocioł DOMITECH może współpracować z różnymi typami termostatów pokojowych - Elektroniczna modulacja płomienia dla c.o. i c.w.u. - Możliwość współpracy z systemami solarnymi - Modulacja mocy dla c.o. i c.w.u. zarządzana jest przez nowoczesny układ mikroprocesorowy - Maksimum niezawodności i bezpieczeństwa - Kompaktowe wymiary ułatwiające zainstalowanie kotła - F wersja kotła z zamkniętą komorą spalania - C wersja kotła z otwartą komorą spalania - Funkcja ECO\Comfort dla ciepłej wody użytkowej - *** certyfikat efektywności energetycznej zgodnie z dyrektywą 92/42 EEC (wersja F) - Możliwość zasilania gazem ziemnym lub LPG 3 LATA GWARANCJI DOMITECH Moc C24 P max P min F24 P max P min Moc cieplna wyjściowa 80ºC-60ºC kw 23,3 7,0 24,0 7,2 Obciążenie cieplne kw 25,8 8,3 25,8 8,3 Moc cieplna przy produkcji c.w.u. kw 23,5 7,0 24,0 7,2 Centralne ogrzewanie Maksymalna temperatura robocza ºC Maksymalne ciśnienie robocze bar 3 3 Pojemność naczynia wzbiorczego litry 8 8 Pojemność wodna kotła litry,0,0 Układ wody sanitarnej Dostarczanie ciepłej wody sanitarnej Δt 25ºC l/min. 3,3 3,7 Dostarczanie ciepłej wody sanitarnej Δt 30ºC l/min.,,4 Maksymalne ciśnienie robocze układu c.w.u. bar 9 9 Wymiary, ciężar Wysokość mm Szerokość mm Głębokość mm Średnica wylotu spalin mm 3 Ciężar kg Stopień ochrony IP X5D X5D Kod 0D9C4I4A 0D9F4I4A CENA netto zł 2 950, ,00 DOMITECH C DOMITECH F Legenda Zasilanie instalacji c.o. 2 Wylot c.w.u 3 Doprowadzenie gazu 4 Wlot zimnej wody c.w.u. 5 Powrót z instalacji c.o. 6 Króciec zaworu bezpieczeństwa () Ceny zestawów przezbrojeniowych na poszczególne rodzaje gazu str. 85 *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI 9

92 KOTŁY WISZĄCE Wyposażenie dodatkowe Nr katalogowy Opis Cena netto ZP Zestaw przyłączeniowy kątowy. W skład zestawu wchodzą: - zawór kątowy z półśrubunkiem 3/4 i połączeniem na zacisk dla rury miedzianej śr. 22mm (centralne ogrzewanie) - 2szt. - zawór kątowy z półśrubunkiem /2 i połączeniem na zacisk dla rury miedzianej śr. 22mm (gaz) - szt. - zawór kątowy z półśrubunkiem /2 i połączeniem na zacisk dla rury miedzianej 5mm (zimna woda użytkowa) - szt. - kolanko z półśrubunkiem /2 i połączeniem na zacisk dla rury miedzanej śr. 5mm (ciepła woda użytkowa) - szt. Zestaw przyłączeniowy prosty. W skład zestawu wchodzą: - rurka miedziana śr. 8mm dł., 00mm z półśrubunkiem 3/4-2szt. - rurka miedziana śr. 5mm dł., 00mm z półśrubunkiem /2-3szt. Przyłącza 3/4 - centralne ogrzewanie, /2 - woda użytkowa i gaz. 24,00 78,00 Automatyka Układy automatyki systemowej Wyposażenie automatyki systemowej Nr katalogowy Opis Cena netto zł 0WARA00A 0WARB00A DADO ZONE Kompletny zestaw hydrauliczny wyposażony w: - sprzęgło hydrauliczne z automatycznym odpowietrznikiem - akcesoria dla obiegu bezpośredniego (grzejnikowego) - akcesoria dla obiegu niskotemperaturowego (np. ogrzewania podłogowego) - okablowaną automatykę pogodową dla każdego obiegu WERSJA POD- TYNKOWA 3 700,00 WERSJA NATYN- KOWA wkrótce dostępne 0WAR00A Zestaw rozszerzający do DADO ZONE: - akcesoria dla 2 obiegu bezpośredniego (grzejnikowego) lub pompa ładująca c.w.u. 575,00 0WAR030A Zestaw rozszerzający do DADO ZONE: - akcesoria dla 2 obiegu niskotemperaturowego (np. ogrzewania podłogowego) 988, XA Regulator ROMEO zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 484,00 030XA Regulator ROMEO RF bezprzewodowy zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 720,00 FE 3000 FE 3000 COMFORT termostat pokojowy 32,00 FE 3000 TX FE 3000 TX COMFORT termostat pokojowy sterowany drogą radiową 534, X0 Sonda zewnętrzna 46,00 KWMAW Czujnik zanurzeniowy zasobnika c.w.u. 47,00 Automatyka systemowa - Przykład : Układ realizowany z użyciem:. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) 2. Sonda zewnętrzna kod. 0308X0 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 92

93 KOTŁY WISZĄCE Automatyka systemowa - Przykład 2: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 2szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 Automatyka systemowa - Przykład 3: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 3szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 4. Zestaw dla 2 obiegu niskotemperaturowego kod. 0WAR030A lub zestaw dla 2 obiegu bezpośredniego kod 0WAR00A (obieg C) Automatyka systemowa - Przykład 4: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 2szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 4. Zestaw pompa ładująca c.w.u. kod 0WAR00A 5. Czujnik zanurzeniowy zasobnika c.w.u. kod. KWMAW 6. Zasobnik c.w.u. Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Nie można łączyć ze sobą elementów automatyki systemowej z dodatkową. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 93

94 KOTŁY WISZĄCE Układy automatyki dodatkowej Automatyka dodatkowa - Przykład : Układ realizowany przez zestaw FH Kocioł dwufunkcyjny steruje produkcją c.w.u. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł Lago032 Regulator pogodowy sterujący pracą kotła i obiegów grzewczych AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła wiszącego) VF KF Czujnik kotła 933,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia (Uwaga: do Lago 032 można podłączyć tylko czujnik FBR2) 77, Lago FB Cyfrowy moduł pomieszczenia 378, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła wiszącego) 69,00 Automatyka dodatkowa - Przykład 2: Zestaw FH00044 ma również zastosowanie jako rozszerzający do sterowania kolejnymi obiegami grzewczymi z podmieszaniem. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł Lago032 Regulator pogodowy sterujący pracą obiegu grzewczego z podmieszaniem AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła wiszącego) VF KF Czujnik kotła Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, Lago FB Cyfrowy moduł pomieszczenia 378,00 933,00 Zestawy przezbrojeniowe Typ kotła Rodzaj gazu Cena netto DOMITECH LPG 50,00 DOMITECH GZ4,5 35,00 DOMITECH GZ35 40,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Nie można łączyć ze sobą elementów automatyki systemowej z dodatkową. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 94

95 KOTŁY WISZĄCE Podłączenie systemu kominowego Adaptery systemu koncentrycznego Kocioł DOMITECH F24 Nazwa Adapter prosty 60/00 bez króćców pomiarowych Adapter kolano 60/00 bez króćców pomiarowych Adapter prosty 80/25 bez króćców pomiarowych Adapter kolano 80/25 bez króćców pomiarowych KOD AFB AFKB AF6/8B AFK6/8B CENA netto 77,00 6,00 36,00 224,00 Typ systemu koncentrycznego 60/00 80/25 Maksymalna długość systemu 5 m 0 m Współczynnik redukcyjny kolana 90 m 0,5 m Współczynnik redukcyjny kolana 45 0,5 m 0,25 m 0-2 m Ø m Ø43 Zastosowanie kryzy 2-5 m brak 3-0 m brak Typ kotła DOMITECH F24 Zestawy przezbrojeniowe Typ kotła Rodzaj gazu Cena netto DOMITECH LPG 50,00 DOMITECH GZ4,5 35,00 DOMITECH GZ35 40,00 95

96 KOTŁY WISZĄCE Kotły gazowe wiszące z wbudowanym zasobnikiem c.w.u. DIVATOP 60 - dwufunkcyjny gazowy kocioł wiszący z wbudowanym zasobnikiem c.w.u. ze stali nierdzewnej - płynna modulacja mocy dla c.o. i c.w.u. - palnik atmosferyczny ze stali nierdzewnej zapewniający niezwykle cichą pracę - zapłon elektroniczny z jonizacyjną kontrolą płomienia - pełna autodiagnostyka pracy kotła - system zapobiegający blokowaniu się pompy - system przeciwzamarzaniowy - wbudowana automatyka pogodowa - możliwość zastosowania dodatkowego sterownika pokojowego 3 LATA GWARANCJI - pompa obiegowa c.o., pompa ładująca zasobnik c.w.u., naczynie przeponowe dla c.o. 8 litrów - by-pass automatyczny - ciekłokrystaliczny wyświetlacz - komfort c.w.u. dzięki wbudowanemu zasobnikowi ze stali nierdzewnej o pojemności 60 litrów - możliwość zasilania gazem ziemnym lub LPG - nowoczesny wymiennik miedziany o specjalnej konstrukcji zapobiegającej osadzaniu kamienia kotłowego - możliwość zamontowania cyrkulacji c.w.u. - F wersja kotła z zamkniętą komorą spalania, C wersja kotła z otwartą komorą spalania - 3 lata gwarancji* DIVATOP 60 C24 F24 Moc P max P min P max P min Moc cieplna wyjściowa 80ºC-60ºC kw 23,3 9,7 24,0 7,2 Obciążenie cieplne kw 25,8,5 25,8 8,3 Moc cieplna przy produkcji CWU kw 23,3 9,7 24,0 7,2 Centralne ogrzewanie Maksymalna temperatura robocza ºC Maksymalne ciśnienie robocze bar 3 3 Minimalne ciśnienie robocze bar 0,8 0,8 Pojemność naczynia wzbiorczego litry 8 8 Ciśnienie wstępne w naczyniu wzbiorczym bar Pojemność wodna kotła litry 5 5 Układ wody sanitarnej Dostarczanie ciepłej wody sanitarnej Δt 30ºC l/h Dostarczanie ciepłej wody sanitarnej Δt 30ºC l/0 min Maksymalne ciśnienie robocze układu wody użytkowej bar 9 9 Minimalne ciśnienie robocze układu wody użytkowej bar 0,25 0,25 Pojemność wodna zasobnika c.w.u. litry Wysokość mm Szerokość mm Głębokość mm Średnica wylotu spalin mm 3 Ciężar kg Stopień ochrony IP X5D X5D Kod 0BCU4IAA 0BCX4WAA CENA netto zł 6 200, ,00 Legenda. Wlot gazu Ø/2 2. Powrót CO Ø3/4 3. Zasilanie CO Ø3/4 4. Wyjście CWU Ø/2 5. Wlot zimnej wody użytkowej Ø/2 *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI () Ceny zestawów przezbrojeniowych na poszczególne rodzaje gazu str

97 KOTŁY WISZĄCE Wyposażenie dodatkowe Nr katalogowy Opis Cena netto ZP Zestaw przyłączeniowy W skład zestawu wchodzą: - dwie rurki miedziane z przyłączem GZ 3/4 (zasilanie i powrót c.o.) - rurka miedziana z zaworem GZ /2 (podłączenie gazu) - rurka miedziana z zaworem GZ /2 (wlot zimnej wody użytkowej) - rurka miedziana z przyłączem GZ /2 (wylot c.w.u.) Zestaw przyłączeniowy prosty. W skład zestawu wchodzą: - rurka miedziana śr. 8mm dł., 00mm z półśrubunkiem 3/4-2szt. - rurka miedziana śr. 5mm dł., 00mm z półśrubunkiem /2-3szt. Przyłącza 3/4 - centralne ogrzewanie, /2 - woda użytkowa i gaz. Zestaw przyłączeniowy kątowy. W skład zestawu wchodzą: - zawór kątowy z półśrubunkiem 3/4 i połączeniem na zacisk dla rury miedzianej śr. 22mm (centralne ogrzewanie) - 2szt. - zawór kątowy z półśrubunkiem /2 i połączeniem na zacisk dla rury miedzianej śr. 22mm (gaz) - szt. - zawór kątowy z półśrubunkiem /2 i połączeniem na zacisk dla rury miedzianej 5mm (zimna woda użytkowa) - szt. - kolanko z półśrubunkiem /2 i połączeniem na zacisk dla rury miedzanej śr. 5mm (ciepła woda użytkowa) - szt. 274,00 78,00 24,00 Automatyka Układy automatyki systemowej Wyposażenie automatyki systemowej Nr katalogowy Opis Cena netto zł 0WARA00A 0WARB00A DADO ZONE Kompletny zestaw hydrauliczny wyposażony w: - sprzęgło hydrauliczne z automatycznym odpowietrznikiem - akcesoria dla obiegu bezpośredniego (grzejnikowego) - akcesoria dla obiegu niskotemperaturowego (np. ogrzewania podłogowego) - okablowaną automatykę pogodową dla każdego obiegu WERSJA POD- TYNKOWA WERSJA NATYN- KOWA 3 700,00 wkrótce dostępne 0WAR00A Zestaw rozszerzający do DADO ZONE: - akcesoria dla 2 obiegu bezpośredniego (grzejnikowego) lub pompa ładująca c.w.u. 575,00 0WAR030A Zestaw rozszerzający do DADO ZONE: - akcesoria dla 2 obiegu niskotemperaturowego (np. ogrzewania podłogowego) 988, XA Regulator ROMEO zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 484,00 030XA Regulator ROMEO RF bezprzewodowy zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 720,00 FE 3000 FE 3000 COMFORT termostat pokojowy 32,00 FE 3000 TX FE 3000 TX COMFORT termostat pokojowy sterowany drogą radiową 534, X0 Sonda zewnętrzna 46,00 KWMAW Czujnik zanurzeniowy zasobnika c.w.u. 47,00 Automatyka systemowa - Przykład : Układ realizowany z użyciem:. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) 2. Sonda zewnętrzna kod. 0308X0 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 97

98 KOTŁY WISZĄCE Automatyka systemowa - Przykład 2: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 2szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 Automatyka systemowa - Przykład 3: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 3szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 4. Zestaw dla 2 obiegu niskotemperaturowego kod. 0WAR030A lub zestaw dla 2 obiegu bezpośredniego kod 0WAR00A (obieg C) Automatyka systemowa - Przykład 4: Układ realizowany z użyciem:. DADO ZONE kod. 0WARA00A lub 0WARB00A 2. Regulator ROMEO kod. 0300XA - 2szt. (zamiennie można zastosować termostaty pokojowe FE 3000) 3. Sonda zewnętrzna kod. 0308X0 4. Zestaw pompa ładująca c.w.u. kod 0WAR00A 5. Czujnik zanurzeniowy zasobnika c.w.u. kod. KWMAW 6. Zasobnik c.w.u. Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Nie można łączyć ze sobą elementów automatyki systemowej z dodatkową. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 98

99 KOTŁY WISZĄCE Układy automatyki dodatkowej Automatyka dodatkowa - Przykład : Układ realizowany przez zestaw FH Kocioł dwufunkcyjny steruje produkcją c.w.u. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł Lago032 Regulator pogodowy sterujący pracą kotła i obiegów grzewczych AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła wiszącego) VF KF Czujnik kotła 933,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia (Uwaga: do Lago 032 można podłączyć tylko czujnik FBR2) 77, Lago FB Cyfrowy moduł pomieszczenia 378, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła wiszącego) 69,00 Automatyka dodatkowa - Przykład 2: Zestaw FH00044 ma również zastosowanie jako rozszerzający do sterowania kolejnymi obiegami grzewczymi z podmieszaniem. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł Lago032 Regulator pogodowy sterujący pracą obiegu grzewczego z podmieszaniem AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła wiszącego) VF KF Czujnik kotła Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, Lago FB Cyfrowy moduł pomieszczenia 378,00 933,00 Zestawy przezbrojeniowe Typ kotła Rodzaj gazu Cena netto DIVATOP 60 LPG 40,00 DIVATOP 60 GZ4,5 35,00 DIVATOP 60 GZ35 45,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Nie można łączyć ze sobą elementów automatyki systemowej z dodatkową. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 99

100 KOTŁY WISZĄCE Podłączenie systemu kominowego Adaptery systemu koncentrycznego Kocioł DIVATOP 60 F24 Nazwa Adapter prosty 60/00 bez króćców pomiarowych Adapter kolano 60/00 bez króćców pomiarowych Adapter prosty 80/25 bez króćców pomiarowych Adapter kolano 80/25 bez króćców pomiarowych KOD AFB AFKB AF6/8B AFK6/8B CENA netto 77,00 6,00 36,00 224,00 Typ systemu koncentrycznego 60/00 80/25 Maksymalna długość systemu 4 m 5 m Współczynnik redukcyjny kolana 90 m 0,5 m Współczynnik redukcyjny kolana 45 0,5 m 0,25 m 0-2 m Ø m Ø43 Zastosowanie kryzy Typ kotła 2-4 m brak 3-4 m Ø m brak DIVATOP 60 F24 00

101 System koncentryczny 60/00 System koncentryczny 80/25 System rozdzielny 80/80 KOTŁY WISZĄCE - UKŁADY KOMINOWE Systemy kominowe dla kotłów z zamkniętą komorą spalania Adaptery dla systemów kominowych Typ kotła kod Rysunek Nazwa elementu DIVATOP HF24 DIVATOP HF32 DIVATOP 60 F24 DOMITECH F24 DOMIPROJECT F24 Cena jednostkowa netto AFB Adapter prosty 60/00 bez króćców pomiarowych 77,00 DIVATOP HF24 DIVATOP HF32 DIVATOP 60 F24 AFKB Adapter kolano 60/00 bez króćców pomiarowych 6,00 DOMITECH F24 DOMIPROJECT F24 Typ kotła kod Rysunek Nazwa elementu DIVATOP HF24 DIVATOP HF32 DIVATOP 60 F24 DOMITECH F24 DOMIPROJECT F24 Cena jednostkowa netto AF6/8B Adapter prosty 80/25 bez króćców pomiarowych 36,00 DIVATOP HF24 DIVATOP HF32 DIVATOP 60 F24 AFK6/8B Adapter kolano 80/25 bez króćców pomiarowych 224,00 DOMITECH F24 DOMIPROJECT F24 Typ kotła kod Rysunek Nazwa elementu DIVATOP HF24 DIVATOP HF32 Cena jednostkowa netto DIVATOP 60 F24 TJ-AF6/8S Adapter spalinowy 80 7,00 DOMITECH F24 DOMIPROJECT F24 DIVATOP HF24 DIVATOP HF32 DIVATOP 60 F24 DOMITECH F24 DOMIPROJECT F24 TJ-AFP Adapter powietrzny 80 35,00 Wszystkie elementy kominowe posiadają atesty oraz znak CE. 0

102 KOTŁY WISZĄCE - UKŁADY KOMINOWE Systemy kominowe dla kotłów z zamkniętą komorą spalania System koncentryczny 60/00 Przykład. System koncentryczny z wyrzutem spalin przez ścianę zewnętrzną. Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury koncentryczne. Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. Przewody należy prowadzić ze spadkiem w kierunku kotła. Poz. Kod Nazwa elementu Cena jednostkowa netto Str. Adapter kolano 60/00 bez króćców pomiarowych Str OB Odskraplacz 60/00 3, RWB Rura wylotowa 60/00, L=0,9m 93,00 4 WO00R Rozeta maskująca Ø00mm 2, OSB Osłona Ø00mm 4,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto 6000K90B Kolano koncentryczne 60/00, 90 84, K45B Kolano koncentryczne 60/00, 45 38, RB Rura koncentryczna 60/00, L=,0mb 75, RB05 Rura koncentryczna 60/00, L=0,5mb 22, RB025 Rura koncentryczna 60/00, L=0,25mb 87,00 Przykład 2. System koncentryczny z wyrzutem spalin przez ścianę zewnętrzną. Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury koncentryczne. Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. Przewody należy prowadzić ze spadkiem w kierunku kotła. Poz. Kod Nazwa elementu Cena jednostkowa netto Str. Adapter prosty 60/00 bez króćców pomiarowych Str TDB Trójnik koncentryczny z deklem 232, OB Odskraplacz 60/00 3, RWB Rura wylotowa 60/00, L=0,9m 93,00 5 WO00R Rozeta maskująca Ø00mm 2, OSB Osłona biała Ø00mm 4,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto 6000K90B Kolano koncentryczne 60/00, 90 84, K45B Kolano koncentryczne 60/00, 45 38, RB Rura koncentryczna 60/00, L=,0mb 75, RB05 Rura koncentryczna 60/00, L=0,5mb 22, RB025 Rura koncentryczna 60/00, L=0,25mb 87,00 02

103 KOTŁY WISZĄCE - UKŁADY KOMINOWE Systemy kominowe dla kotłów z zamkniętą komorą spalania System koncentryczny 60/00 Przykład 3. System koncentryczny pionowy. Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury koncentryczne, wyczystki. Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. Poz. Kod Nazwa elementu Cena jednostkowa netto Str. Adapter prosty 60/00 bez króćców pomiarowych Str OB Okskraplacz 60/00 3, RB Rura koncentryczna 60/00, L=,0mb 75, PD Przepust dachowy 60/00, 0 209, PD25 Przepust dachowy 60/00, , PD45 Przepust dachowy 60/00, , OS Osłona przeciwdeszczowa 60/00 60, W2 Wywiewka koncentryczna 60/00 W2 66,00 7 WO00R Rozeta maskująca Ø00mm 2,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto 6000K90B Kolano koncentryczne 60/00, 90 84, K45B Kolano koncentryczne 60/00, 45 38, RB Rura koncentryczna 60/00, L=,0mb 75, RB05 Rura koncentryczna 60/00, L=0,5mb 22, RB025 Rura koncentryczna 60/00, L=0,25mb 87, WCZB Wyczystka koncentryczna 60/00, L=0,25mb 258, OSB Osłona biała Ø00mm (Zamiennie pozycja 7) 42,00 03

104 KOTŁY WISZĄCE - UKŁADY KOMINOWE Systemy kominowe dla kotłów z zamkniętą komorą spalania System koncentryczny 80/25 Przykład. System koncentryczny z wyrzutem spalin przez ścianę zewnętrzną. Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury koncentryczne. Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. Przewody należy prowadzić ze spadkiem w kierunku kotła. Poz. Kod Nazwa elementu Cena jednostkowa netto Str. Adapter kolano 80/25 bez króćców pomiarowych Str OB Odskraplacz 80/25 45, RWB Rura wylotowa 80/25, L=0,9m 235,00 4 WO25R Rozeta maskująca Ø25mm 2, OSB Osłona biała Ø25mm 4,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto 8025K90B Kolano koncentryczne 80/25, , K45B Kolano koncentryczne 80/25, 45 52, RB Rura koncentryczna 80/25, L=,0mb 22, RB05 Rura koncentryczna 80/25, L=0,5mb 47, RB025 Rura koncentryczna 80/25, L=0,25mb 04,00 Przykład 2. System koncentryczny z wyrzutem spalin przez ścianę zewnętrzną. Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury koncentryczne. Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. Przewody należy prowadzić ze spadkiem w kierunku kotła. Poz. Kod Nazwa elementu Cena jednostkowa netto Str. Adapter prosty 80/25 bez króćców pomiarowych Str TDB Trójnik koncentryczny z deklem 267, OB Okskraplacz 80/25 45, RWB Rura wylotowa 80/25, L=0,9m 235,00 5 WO25R Rozeta maskująca Ø25mm 2, OSB Osłona biała Ø25mm 4,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto 8025K90B Kolano koncentryczne 80/25, , K45B Kolano koncentryczne 80/25, 45 52, RB Rura koncentryczna 80/25, L=,0mb 22, RB05 Rura koncentryczna 80/25, L=0,5mb 47, RB025 Rura koncentryczna 80/25, L=0,25mb 04,00 04

105 KOTŁY WISZĄCE - UKŁADY KOMINOWE Systemy kominowe dla kotłów z zamkniętą komorą spalania System koncentryczny 80/25 Przykład 3. System koncentryczny pionowy 80/25. Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury koncentryczne, wyczystki. Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. Poz. Kod Nazwa elementu Cena jednostkowa netto Str. Adapter prosty 80/25 bez króćców pomiarowych Str OB Odskraplacz 80/25 45, RB Rura koncentryczna 80/25, L=,0mb 22, PD Przepust dachowy 80/25, 0 223, PD25 Przepust dachowy 80/25, , PD45 Przepust dachowy 80/25, , OS Osłona przeciwdeszczowa 80/25 60, W2 Wywiewka koncentryczna 80/25 W2 66,00 7 WO25R Rozeta maskująca Ø25mm 2,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto 8025K90B Kolano koncentryczne 80/25, , K45B Kolano koncentryczne 80/25, 45 52, RB Rura koncentryczna 80/25, L=,0mb 22, RB05 Rura koncentryczna 80/25, L=0,5mb 47, RB025 Rura koncentryczna 80/25, L=0,25mb 04, WCZB Wyczystka koncentryczna 80/25, L=0,25mb 288, OSB Osłona biała Ø25mm (Zamiennie pozycja 7) 4,00 05

106 KOTŁY WISZĄCE - UKŁADY KOMINOWE System koncentryczny 80/25 + izolowany 80 Przykład 4. System koncentryczny 80/25, za elementem poz.8 kształtki kominowe są izolowane. Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury koncentryczne. Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. W przypadku, gdy połączenia systemu koncentrycznego nieizolowanego 80/25 występują na zewnętrz, czyli są narażone na bezpośrednie oddziaływanie warunków atmosferycznych, w połączeniach przewodu powietrznego Ø25 należy obowiązkowo umieszczać uszczelki (wyposażenie opcjonalne). Poz. Kod Nazwa elementu Cena jednostkowa netto Str. 89 Adapter prosty 80/25 bez króćców pomiarowych Str TDB Trójnik koncentryczny z deklem 267, OB Odskraplacz 80/25 45,00 4 WO25R Rozeta maskująca Ø25mm 2, OSB Osłona biała Ø25mm 4, RB Rura koncentryczna 80/25, L=,0mb 22,00 7 TD80/25PED Podstawa fundamentowa 00,00 8 TD80/25K90P Kolano turbo z podstawą 80/25, ,00 9 TD80/25CZP Czerpnia powietrza 80/25 z kołnierzem Ø200 6,00 TJ80RSI Rura turbo izolowana 80, L=,0mb 250,00 0 TJ80RS0,5I Rura turbo izolowana 80, L=0,5mb 78,00 TJ80RS0,25I Rura turbo izolowana 80, L=0,25mb 2,00 TJ80UI Ustnik izolowany 80 05, OBM Obejma do muru 80/25 5,00 - TJ25OBOD Obejma pod odciągi 80/25 49,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto 8025K90B Kolano koncentryczne 80/25, , K45B Kolano koncentryczne 80/25, 45 52, RB Rura koncentryczna 80/25, L=,0mb 22, RB05 Rura koncentryczna 80/25, L=0,5mb 47, RB025 Rura koncentryczna 80/25, L=0,25mb 04,00 TJ80K90I Kolano turbo izolowane ,00 TJ80K45I Kolano turbo izolowane ,00 -TJ80K30I Kolano turbo izolowane ,00 25U Uszczelka Ø25 28,00 06

107 KOTŁY WISZĄCE - UKŁADY KOMINOWE Systemy kominowe dla kotłów z zamkniętą komorą spalania System koncentryczny 80/25 Przykład 5. System koncentryczny 80/25. Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury koncentryczne, wyczystki. Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. Poz. Kod Nazwa elementu Cena jednostkowa netto Str. Adapter kolano 80/25 bez króćców pomiarowych Str OB Odskraplacz 80/25 45,00 3 WO25R Rozeta maskująca Ø25mm 2, OSB Osłona biała Ø25mm 4, RB Rura koncentryczna 80/25, L=,0mb 22, K90PB Kolano koncentryczne 80/25, 90 z podstawką 223, PD Przepust dachowy 80/25, 0 223, PD25 Przepust dachowy 80/25, , PD45 Przepust dachowy 80/25, , OS Osłona przeciwdeszczowa 80/25 60, W2 Wywiewka koncentryczna 80/25 W2 66,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto 8025K90B Kolano koncentryczne 80/25, , K45B Kolano koncentryczne 80/25, 45 52, RB Rura koncentryczna 80/25, L=,0mb 22, RB05 Rura koncentryczna 80/25, L=0,5mb 47, RB025 Rura koncentryczna 80/25, L=0,25mb 04, WCZB Wyczystka koncentryczna 80/25, L=0,25mb 288,00 07

108 KOTŁY WISZĄCE - UKŁADY KOMINOWE Systemy kominowe dla kotłów z zamkniętą komorą spalania System koncentryczny 80/25 Przykład 6. System koncentryczny 80/ Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury koncentryczne, Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. Poz. Kod Nazwa elementu Cena jednostkowa netto Str. Adapter kolano 80/25 bez króćców pomiarowych Str RB Rura koncentryczna 80/25, L=,0mb 22,00 3 WO25R Rozeta maskująca Ø25mm 2, OSB Osłona biała Ø25mm 4, K Misa na kondensat 80 76, F90 Trójnik 80, 90 59, L0 Rura 80, L=,0mb, L5 Rura 80, L=0,5mb 67, L3 Rura 80, L=0,33mb 48, L3KDVIT Wyczystka, L=0,33mb VITON 2, PD Przepust dachowy 80/25, 0 223, PD25 Przepust dachowy 80/25, , PD45 Przepust dachowy 80/25, , OS Osłona Ø80 60,00 0 TJ-SXTJ80W Daszek (wywiewka) 80 56, LAH Rura 80, L=,0mb, z dystansami,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto 8025K90B Kolano koncentryczne 80/25, , K45B Kolano koncentryczne 80/25, 45 52, RB Rura koncentryczna 80/25, L=,0mb 22, RB05 Rura koncentryczna 80/25, L=0,5mb 47, RB025 Rura koncentryczna 80/25, L=0,25mb 04, LA Element nastawny 80, L=0,33-0,5mb 22,00 08

109 KOTŁY WISZĄCE - UKŁADY KOMINOWE Systemy kominowe dla kotłów z zamkniętą komorą spalania System koncentryczny 80/ Przykład 7. System koncentryczny 80/ Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury koncentryczne, Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. Poz. Kod Nazwa elementu Cena jednostkowa netto Str. Adapter kolano 80/25 bez króćców pomiarowych Str RB Rura koncentryczna 80/25, L=,0mb 22,00 3 WO25R Rozeta maskująca Ø25mm 2, OSB Osłona biała Ø25mm 4, K Misa na kondensat 80 76, F90 Trójnik 80, 90 59, L0 Rura 80, L=,0mb, L5 Rura 80, L=0,5mb 67, L3 Rura 80, L=0,33mb 48, L3KDVIT Wyczystka, L=0,33mb VITON 2, AEH2 Pokrywa kominowa z kołnierzem 45,00 9 TJ-SXTJ80W Daszek (wywiewka) 80 56, LAH Rura 80, L=,0mb, z dystansami,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto 8025K90B Kolano koncentryczne 80/25, , K45B Kolano koncentryczne 80/25, 45 52, RB Rura koncentryczna 80/25, L=,0mb 22, RB05 Rura koncentryczna 80/25, L=0,5mb 47, RB025 Rura koncentryczna 80/25, L=0,25mb 04, LA Element nastawny 80, L=0,33-0,5mb 22,00 09

110 KOTŁY WISZĄCE - UKŁADY KOMINOWE Systemy kominowe dla kotłów z zamkniętą komorą spalania System rozdzielny 80/80 Przykład 8. System rozdzielny 80/80. Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury 80. Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. Poz. Kod Nazwa elementu Cena jednostkowa netto Str. Adapter spalinowy 80 Str KA2 Rura 80 z odprowadzeniem kondensatu, L=0,25mb (montaż pionowy) 5, B87 Kolano 80, 87 23, L0 Rura 80, L=,0mb, L5 Rura 80, L=0,5mb 67, L3 Rura 80, L=0,33mb 48,00 5 WO80RS Rozeta maskująca Ø80mm 6, OS Osłona Ø80 60, AVB Zakończenie boczne 08,00 8 TJ-AFP Adapter powietrzny 80 35,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto B45 Kolano 80, 45 67, LA Element nastawny 80, L=0,33-0,5mb 22, KA Rura 80 z odprowadzeniem kondensatu, L=0,20mb (montaż poziomy) 5,00 0

111 KOTŁY WISZĄCE - UKŁADY KOMINOWE Systemy kominowe dla kotłów z zamkniętą komorą spalania System rozdzielny 80/80 Przykład 9. System rozdzielny 80/80. Przykładowy system można rozbudowywać z wykorzystaniem dodatkowych elementów takich jak np. kolana 45 i 90, rury 80. Uwaga: nie należy przekraczać maksymalnych długości systemu dla danego kotła. Poz. Kod Nazwa elementu Cena jednostkowa netto Str. Adapter spalinowy 80 Str L0 Rura 80, L=,0mb, L5 Rura 80, L=0,5mb 67, L3 Rura 80, L=0,33mb 48, B87 Kolano 80, 87 23,00 4 WO80RS Rozeta maskująca Ø80mm 6,00 80OS Osłona Ø80 60, K Misa na kondensat 80 76, F90 Trójnik 80, 90 59, L3KDVIT Wyczystka, L=0,33mb VITON 2, AEH2 Pokrywa kominowa z kołnierzem 45,00 9 TJ-SXTJ80W Daszek (wywiewka) 80 56,00 0 TJ-AFP Adapter powietrzny 80 35,00 80OS Osłona Ø80 60, AVB Zakończenie boczne 08, LAH Rura 80, L=,0mb, z dystansami,00 Elementy do rozbudowy systemu Kod Nazwa elementu Cena jednostkowa netto B45 Kolano 80, 45 67, LA Element nastawny 80, L=0,33-0,5mb 22,00

112 KOTŁY GAZOWE ŻELINE STOJĄCE Kotły gazowe żeliwne z palnikami atmosferycznymi Spis treści Zakres mocy (kw) Strona PEGASUS D 20,0-40,0 3 PEGASUS LOW NOX 2S ,0-07,0 6 PEGASUS F3N LOW NOX 2S 9,0-289,0 9 ZESTAWY PRZEZBROJENIOWE NA LPG; GZ 4,5; GZ

113 KOTŁY GAZOWE ŻELINE STOJĄCE PEGASUS D - żeliwny kocioł gazowy z palnikiem atmosferycznym i wbudowaną automatyką pogodową - niskotemperaturowy stojący kocioł żeliwny - zapłon elektroniczny z jonizacyjną kontrolą płomienia - cyfrowy ciekłokrystaliczny wyświetlacz w pulpicie kotła - mikroprocesorowe sterowanie praca kotła z możliwością sterowania zewnętrznego zgodnie z protokołem Opentherm - palnik gazowy atmosferyczny ze stali nierdzewnej - bardzo cicha praca - wersja efektywność energetyczna wg dyrektywy EN 92/42 CEE - wymiennik kotła z wysokojakościowego żeliwa - system przeciwzamarzaniowy - możliwość podłączenia czujnika zewnętrznego i regulatora pokojowego - kolektor spalin z przerywaczem ciągu - 3 lata gwarancji* PEGASUS D Moc cieplna wyjściowa kw Obciążenie cieplne kw Pojemność wodna l Sprawność dla mocy maks. (80-60 C) % Ciśnienie maksymalne bar A mm B mm Wymiary C mm D mm E mm Ciężar bez wody kg Liczba członów żeliwnych szt Stopień ochrony IP X0D X0D X0D Kod nr 0E4L3S4A 0E4L4S4A 0E4L5S4A CENA netto zł 5 350, , ,00 Legenda a zasilanie układu c.o. Ø a2 powrót z układu c.o. Ø a4 wylot spalin 50 mm a5 wlot gazu Ø /2 * Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 3

114 KOTŁY GAZOWE ŻELINE STOJĄCE Wyposażenie dodatkowe Nr katalogowy Opis Cena netto FG 40B Zasobnik c.w.u. o pojemności 40 litrów, podłączenie boczne 895,00 FG 200B Zasobnik c.w.u. o pojemności 200 litrów, podłączenie boczne 2 04,00 Automatyka Podstawowe układy automatyki Przykład : Układ realizowany z użyciem:. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) 2. Sonda zewnętrzna kod. 0308X0 3. Czujnik zanurzeniowy zasobnika c.w.u. KWMAW Nr katalogowy Opis Cena netto 0300XA Regulator ROMEO zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. (menu serwisowe) 484,00 030XA Regulator ROMEO RF bezprzewodowy zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 720,00 FE 3000 FE 3000 COMFORT termostat pokojowy 32,00 FE 3000 TX FE 3000 TX COMFORT termostat pokojowy sterowany droga radiową 534, X0 Sonda zewnętrzna 46,00 KWMAW Czujnik zanurzeniowy zasobnika c.w.u. 47,00 Rozbudowane układy automatyki pogodowej Przykład. Układ realizowany przez zestaw FH00036, przeznaczony dla kotłów typu PEGASUS D. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł Lago032 Regulator pogodowy sterujący pracą kotła, obiegów grzewczych i obiegu CWU AF Czujnik zewnętrzny 3 FH VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła wiszącego) 066, KF Czujnik kotła stojącego 0024 SPF Czujnik zasobnika CWU VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania) Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia (Uwaga: do regulatora Lago 032 można podłączyć tylko czujnik FBR2) 77, Lago FB Cyfrowy moduł pomieszczenia 378,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 4

115 KOTŁY GAZOWE ŻELINE STOJĄCE Automatyka Rozbudowane układy automatyki pogodowej Przykład 2. Zestaw FH00044 ma również zastosowanie jako rozszerzający do sterowania kolejnymi obiegami grzewczymi z podmieszaniem. L.p. kod zestawu kod elem. składowych Lago032 Nazwa Opis Szt. Cena netto zł Regulator pogodowy sterujący pracą obiegu grzewczego z podmieszaniem AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła VF wiszącego) KF Czujnik kotła stojącego Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, Lago FB Cyfrowy moduł pomieszczenia 378,00 933,00 Przykład 3. Układ realizowany przez zestaw FH00037 kaskada 2 kotłów z palnikami jednostopniowymi. Uwaga: brak możliwości montażu regulatora w pulpicie kotła wymagana jest skrzynka naścienna WAG L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E Regulator pogodowy sterujący pracą 2 kotłów wiszących w kaskadzie, 2 obiegów grzewczych i obiegu CWU Komplet kostek do reg. E8 FH AF Czujnik zewnętrzny 258, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania) SPF Czujnik zasobnika CWU Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 Przykład 4. Układ realizowany przez zestaw FH Umożliwia rozbudowę zestawu FH00037 o 2 kolejne obiegi grzewcze z podmieszaniem. Uwaga: regulator wymaga montażu w skrzynce naściennej WAG. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E8.24 Regulator pogodowy sterujący pracą do 2 obiegów grzewczych 2 FH Komplet kostek do reg. E VF Czujnik przylgowy mieszacza 2 788,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 5

116 KOTŁY GAZOWE ŻELINE STOJĄCE PEGASUS LN 2S kw - kocioł gazowy żeliwny z dwustopniowym palnikiem atmosferycznym i obniżoną emisją NOx - niskotemperaturowy kocioł żeliwny z dwustopniowym palnikiem atmosferycznym - zapłon elektroniczny z jonizacyjną kontrolą płomienia - palnik ze stali nierdzewnej - bardzo cicha praca - wymiennik kotła z wysokojakościowego żeliwa - automatyka regulacyjno zabezpieczająca, termostat bezpieczeństwa STB, czujnik zaniku ciągu kominowego, termostat regulacyjny, manometr - możliwość podłączenia automatyki pogodowej - kolektor spalin z przerywaczem ciągu - możliwość zasilania gazem GZ50, GZ35 lub LPG - możliwość pracy w kaskadzie - 3 lata gwarancji* 3 LATA GWARANCJI PEGASUS LN 2S Moc Pmax Pmin Pmax Pmin Pmax Pmin Pmax Pmin Pmax Pmin Obciążenie cieplne kw Moc cieplna wyjściowa kw Klasa emisji NOx (5 < 70 mg / kwh) Temperatura maksymalna C Ciśnienie maksymalne bar Liczba członów żeliwnych Ciśnienie minimalne bar 0,4 0,4 0,4 0,4 0,4 Ilość ramp palnika Pojemność wodna litry Ciężar bez wody kg Zasilanie V/Hz 230/50 230/50 230/50 230/50 230/50 Stopień ochrony IP X0D X0D X0D X0D X0D Kod 0E4M7AWA 0E4M8AWA 0E4M9AWA 0E4MAAWA 0E4MBAWA CENA netto zł 3 950, , , , ,00 Typ kotła A B C D E F a powrót z inst. c.o. a2 zasilanie inst. c.o. a3 zasilanie gazowe Pegasus 67 LN 2S /4 /4 3/4 Pegasus 77 LN 2S /4 /4 3/4 Pegasus 87 LN 2S /4 /4 3/4 Pegasus 97 LN 2S /4 /4 3/4 Pegasus 07 LN 2S /4 /4 3/4 *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI 6

117 KOTŁY GAZOWE ŻELINE STOJĄCE Wyposażenie dodatkowe Nr katalogowy Opis Cena netto FG 200B Zasobnik c.w.u. o pojemności 200 litrów, podłączenie boczne 2 04,00 FG 300B Zasobnik c.w.u. o pojemności 300 litrów, podłączenie boczne 2 369,00 FG 500B Zasobnik c.w.u. o pojemności 500 litrów, podłączenie boczne 6 04,00 FG000B Zasobnik c.w.u. o pojemności 000 litrów, podłączenie boczne 5 57,00 FG500B Zasobnik c.w.u. o pojemności 500 litrów, podłączenie boczne ,00 Automatyka Rozbudowane układy automatyki pogodowej Przykład. Układ realizowany przez zestaw FH00026 Uwaga: do podłączenia elektrycznego wymagana złączka F07. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E Regulator pogodowy sterujący pracą kotła, obiegów grzewczych i obiegu CWU Komplet kostek do reg. E8 3 FH AF Czujnik zewnętrzny KF Czujnik kotła VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania) SPF Czujnik zasobnika CWU 2 4,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 0 F07 F07 Złączka przyłączeniowa: kocioł - automatyka 62,00 Przykład 2. Układ realizowany przez zestaw FH Kaskada 2 kotłów z palnikami dwustopniowymi, możliwość rozbudowy kaskady do 8 kotłów przy wykorzystaniu dodatkowych regulatorów Lago 20R dla każdego następnego kotła. Najwyższy stopień zabezpieczenia minimalnej temperatury powrotnej kotłów. Uwaga: do podłączenia elektrycznego wymagane 2 złączki F07. Przykład 3. Układ realizowany przez zestaw FH Kaskada 2 kotłów z palnikami dwustopniowymi, możliwość rozbudowy kaskady do 8 kotłów przy wykorzystaniu dodatkowych regulatorów Lago 20R dla każdego następnego kotła. Podstawowy stopień zabezpieczenia minimalnej temperatury powrotnej kotłów. Uwaga: do podłączenia elektrycznego wymagane 2 złączki F07. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E Menadżer kaskady, sterowanie pracą 2 obiegów grzewczych i obiegu CWU Komplet kostek do reg. E Lago BASIC Regulator kotła (montaż w kotle) 020R 2 4 FH Komplet kostek do reg. Lago 020R AF Czujnik zewnętrzny KF Czujnik kotła VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kaskady) SPF Czujnik zasobnika CWU Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, KFS Czujnik zanurzeniowy kω PTC 52, , VFAS Czujnik przylgowy kω PTC 69, Skrzynka naścienna WAG3 do E umożliwia łatwą zabudowę regulatora oraz podłączenie elektryczne czujników i urządzeń wykonawczych (pompy, mieszacze) 839,00 4 F07 F07 Złączka przyłączeniowa: kocioł - automatyka 62,00 Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 7

118 KOTŁY GAZOWE ŻELINE STOJĄCE Automatyka Rozbudowane układy automatyki pogodowej Przykład 4. Układ realizowany przez zestaw FH Umożliwia rozbudowę zestawów FH00026 i FH00029 o 2 kolejne obiegi grzewcze z podmieszaniem. Maksymalna ilość obiegów grzewczych - 5. Uwaga: regulator wymaga montażu w skrzynce naściennej WAG. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E8.24 Regulator pogodowy sterujący pracą do 2 obiegów grzewczych 2 FH Komplet kostek do reg. E VF Czujnik przylgowy mieszacza 2 788,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 8

119 Wersja 9 36 (8 9 elementów) Wersja (0 8 elementów) KOTŁY GAZOWE ŻELINE STOJĄCE PEGASUS LN 2S kw - kocioł gazowy żeliwny z dwustopniowym palnikiem atmosferycznym i obniżoną emisją NOx - niskotemperaturowy kocioł żeliwny z dwustopniowym palnikiem atmosferycznym - zapłon elektroniczny z jonizacyjną kontrolą płomienia - palnik ze stali nierdzewnej - bardzo cicha praca - wymiennik kotła z wysokojakościowego żeliwa - automatyka regulacyjno zabezpieczająca, termostat bezpieczeństwa STB, czujnik zaniku ciągu kominowego, termostat regulacyjny, manometr - możliwość podłączenia automatyki pogodowej - kolektor spalin z przerywaczem ciągu - możliwość zasilania gazem GZ50, GZ35 lub LPG - możliwość pracy w kaskadzie - 3 lata gwarancji* 3 LATA GWARANCJI PEGASUS Moc cieplna wyjściowa Obciążenie cieplne Nominalna Minimalna Nominalne Minimalne kw kw kw kw Ilość członów żeliwnych Kod CENA netto zł LN 2S E2M8AWA ,00 LN 2S E2M9AWA ,00 LN 2S E2MAAWA ,00 LN 2S E2MBAWA ,00 LN 2S E2MCAWA ,00 LN 2S E2MEAWA ,00 LN 2S E2MGAWA ,00 LN 2S E2MIAWA 4 205,00 Typ kotła A B C D E F a powrót z inst. c.o. a2 zasilanie inst. c.o. a3 zasilanie gazowe Ciężar kotła z opak. (kg) Pegasus LN 2S Pegasus LN 2S Pegasus LN 2S ½ 575 Pegasus LN 2S ½ 625 Pegasus LN 2S ½ 665 Pegasus LN 2S ½ 760 Pegasus LN 2S ½ 875 Pegasus LN 2S ½ 945 *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI 9

120 KOTŁY GAZOWE ŻELINE STOJĄCE Wyposażenie dodatkowe Nr katalogowy Opis Cena netto FG 200B Zasobnik c.w.u. o pojemności 200 litrów, podłączenie boczne 2 04,00 FG 300B Zasobnik c.w.u. o pojemności 300 litrów, podłączenie boczne 2 369,00 FG 500B Zasobnik c.w.u. o pojemności 500 litrów, podłączenie boczne 6 04,00 FG000B Zasobnik c.w.u. o pojemności 000 litrów, podłączenie boczne 5 57,00 FG500B Zasobnik c.w.u. o pojemności 500 litrów, podłączenie boczne ,00 Automatyka Rozbudowane układy automatyki pogodowej Przykład. Układ realizowany przez zestaw FH00026 Uwaga: do podłączenia elektrycznego wymagana złączka F07. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E Regulator pogodowy sterujący pracą kotła, obiegów grzewczych i obiegu CWU Komplet kostek do reg. E8 3 FH AF Czujnik zewnętrzny KF Czujnik kotła VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania) SPF Czujnik zasobnika CWU 2 4,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 0 F07 F07 Złączka przyłączeniowa: kocioł - automatyka 62,00 Przykład 2. Układ realizowany przez zestaw FH Kaskada 2 kotłów z palnikami dwustopniowymi, możliwość rozbudowy kaskady do 8 kotłów przy wykorzystaniu dodatkowych regulatorów Lago 20R dla każdego następnego kotła. Najwyższy stopień zabezpieczenia minimalnej temperatury powrotnej kotłów. Uwaga: do podłączenia elektrycznego wymagane 2 złączki F07. Przykład 3. Układ realizowany przez zestaw FH Kaskada 2 kotłów z palnikami dwustopniowymi, możliwość rozbudowy kaskady do 8 kotłów przy wykorzystaniu dodatkowych regulatorów Lago 20R dla każdego następnego kotła. Podstawowy stopień zabezpieczenia minimalnej temperatury powrotnej kotłów. Uwaga: do podłączenia elektrycznego wymagane 2 złączki F07. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E Menadżer kaskady, sterowanie pracą 2 obiegów grzewczych i obiegu CWU Komplet kostek do reg. E Lago BASIC Regulator kotła (montaż w kotle) 020R Komplet kostek do reg. Lago 020R 2 5 FH AF Czujnik zewnętrzny KF Czujnik kotła VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kaskady) SPF Czujnik zasobnika CWU 4 627,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, KFS Czujnik zanurzeniowy kω PTC 52, VFAS Czujnik przylgowy kω PTC 69, Skrzynka naścienna WAG3 do E umożliwia łatwą zabudowę regulatora oraz podłączenie elektryczne czujników i urządzeń wykonawczych (pompy, mieszacze) 839,00 4 F07 F07 Złączka przyłączeniowa: kocioł - automatyka 62,00 Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 20

121 KOTŁY GAZOWE ŻELINE STOJĄCE Automatyka Rozbudowane układy automatyki pogodowej Przykład 4. Układ realizowany przez zestaw FH Umożliwia rozbudowę zestawów FH00026 i FH00029 o 2 kolejne obiegi grzewcze z podmieszaniem. Maksymalna ilość obiegów grzewczych - 5. Uwaga: regulator wymaga montażu w skrzynce naściennej WAG. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E8.24 Regulator pogodowy sterujący pracą do 2 obiegów grzewczych 2 FH Komplet kostek do reg. E VF Czujnik przylgowy mieszacza 2 788,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 2

122 KOTŁY GAZOWE ŻELINE STOJĄCE ZESTAWY PRZEZBROJENIOWE KOTŁÓW NA INNE RODZAJE GAZÓW Produkt LPG GZ 35 cena netto cena netto PAGASUS D 20 30,00 zł 30,00 zł PAGASUS D 30 40,00 zł 40,00 zł PAGASUS D 40 50,00 zł 50,00 zł PEGASUS D 30 K 30 40,00 zł 40,00 zł PEGASUS D 40 K 30 50,00 zł 50,00 zł Produkt LPG GZ 35 cena netto cena netto PEGASUS LN 67 2S 280,00 zł 80,00 zł PEGASUS LN 77 2S 285,00 zł 85,00 zł PEGASUS LN 87 2S 290,00 zł 90,00 zł PEGASUS LN 97 2S 295,00 zł 95,00 zł PEGASUS LN 07 2S 300,00 zł 200,00 zł PEGASUS F3 LN 9 2S 290,00 zł 90,00 zł PEGASUS F3 LN 36 2S 295,00 zł 95,00 zł PEGASUS F3 LN 53 2S 300,00 zł 200,00 zł PEGASUS F3 LN 70 2S 305,00 zł 205,00 zł PEGASUS F3 LN 87 2S 30,00 zł 20,00 zł PEGASUS F3 LN 22 2S 35,00 zł 25,00 zł PEGASUS F3 LN 255 2S 320,00 zł 220,00 zł PEGASUS F3 LN 289 2S 325,00 zł 225,00 zł 22

123 ŻELIWNE KOTŁY OLEJOWO-GAZOWE 23

124 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE Kotły żeliwne olejowo-gazowe i olejowe Spis treści Zakres mocy (kw) Strona ATLAS D 30,0-87,0 25 ATLAS D + PALNIK OLEJOWY SUN 30,0-87,0 26 ATLAS D UNIT 30,0-55,0 29 ATLAS D K 00 Wbudowany zasobnik c.w.u. 00 ATLAS D K 00 + PALNIK OLEJOWY SUN Wbudowany zasobnik c.w.u. 00 ATLAS D K 00 UNIT Wbudowany zasobnik c.w.u , , ,0 36 GN2 N 08,0-252,0 39 GN2 N + PALNIKI OLEJOWE I GAZOWE 08,0-252,0 39 GN4 N 200,0-650,0 42 GN4 N + PALNIK OLEJOWE I GAZOWE 200,0-650,0 42 FERROLI Poland zastrzega sobie możliwość wprowadzenia zmian. Warunki podane w cenniku nie stanowią ofert w rozumieniu Kodeksu Cywilnego. 24

125 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE ATLAS D - stojący trójciągowy żeliwny kocioł olejowo-gazowy do współpracy z palnikami nadmuchowymi - niskotemperaturowy stojący kocioł żeliwny - wbudowana automatyka pogodowa - cyfrowy ciekłokrystaliczny wyświetlacz w pulpicie kotła - mikroprocesorowe sterowanie praca kotła z możliwością sterowania zewnętrznego zgodnie z protokołem Opentherm - efektywność energetyczna wg dyrektywy EN 92/42 CEE - trójciągowy system przepływu spalin - wymiennik kotła z wysokojakościowego żeliwa - możliwość podłączenia czujnika zewnętrznego i regulatora pokojowego - 3 lata gwarancji* Typ kotła Moc cieplna wyjściowa maks. kw Moc cieplna wyjściowa min. kw Obciążenie cieplne kw Pojemność wodna l Sprawność Pmax (80-60 C) % 93 93,3 93,5 93,7 94 Ciśnienie pracy bar F mm Wymiary B Ø mm C Ø mm Ciężar kg Ilość członów szt Stopień ochrony IP X0D X0D X0D X0D X0D Kod nr 0IHJ3H4A 0IHJ4H4A 0IHJ5H4A 0IHJ6H4A 0IHJ7H4A CENA netto zł 4 400, , , , ,00 Legenda zasilanie układu c.o. Ø /2 2 powrót c.o. Ø /2 3 czujnik temperatury kotła 4 kurek spustowy wody c.o. z kotła 5 otwór pod palnik Ø 05 6 czujnik ciśnienia w układzie c.o. * gwarancja wg warunków zawartych w kartach gwarancyjnych Ceny palników nie zawierają kosztów zabudowy i podłączenia elektrycznego. Szczegółowy opis palników na stronie 57 25

126 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE ATLAS D - stojący trójciągowy żeliwny kocioł olejowo-gazowy z palnikiem olejowym SUN - niskotemperaturowy stojący kocioł żeliwny - wbudowana automatyka pogodowa - cyfrowy ciekłokrystaliczny wyświetlacz w pulpicie kotła - mikroprocesorowe sterowanie praca kotła z możliwością sterowania zewnętrznego zgodnie z protokołem Opentherm - efektywność energetyczna wg dyrektywy EN 92/42 CEE - trójciągowy system przepływu spalin - wymiennik kotła z wysokojakościowego żeliwa - możliwość podłączenia czujnika zewnętrznego i regulatora pokojowego - 3 lata gwarancji* Typ kotła Moc cieplna wyjściowa maks. kw Moc cieplna wyjściowa min. kw Obciążenie cieplne kw Pojemność wodna l Sprawność Pmax (80-60 C) % 93 93,3 93,5 93,7 94 Ciśnienie pracy bar F mm Wymiary B Ø mm C Ø mm Ciężar kg Ilość członów szt Stopień ochrony IP X0D X0D X0D X0D X0D Kod kotła nr 0IHJ3H4A 0IHJ4H4A 0IHJ5H4A 0IHJ6H4A 0IHJ7H4A Typ palnika SUN G6R SUN G6R SUN G0 SUN G0 SUN G0 Kod palnika nr 0U08AXA 0U08AXA 0U0CAXA 0U0CAXA 0U0CAXA KOD ZAMÓWIENIOWY ZESTAWU KOMPLETD30 KOMPLETD42 KOMPLETD55 KOMPLETD70 KOMPLETD87 CENA netto zł 6 800, , , ,00 900,00 SUN G6R SUN G0 Legenda zasilanie układu c.o. Ø /2 2 powrót c.o. Ø /2 3 czujnik temperatury kotła 4 kurek spustowy wody c.o. z kotła 5 otwór pod palnik Ø 05 6 czujnik ciśnienia w układzie c.o. * gwarancja wg warunków zawartych w kartach gwarancyjnych Ceny palników nie zawierają kosztów zabudowy i podłączenia elektrycznego. Szczegółowy opis palników na stronie 57 26

127 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE Wyposażenie dodatkowe Nr katalogowy Opis Cena netto FG 40B Zasobnik c.w.u. o pojemności 40 litrów, podłączenie boczne 895,00 FG 200B Zasobnik c.w.u. o pojemności 200 litrów, podłączenie boczne 2 04,00 FG 300B Zasobnik c.w.u. o pojemności 300 litrów, podłączenie boczne 2 369,00 FG 500B Zasobnik c.w.u. o pojemności 500 litrów, podłączenie boczne 6 04,00 FG000B Zasobnik c.w.u. o pojemności 000 litrów, podłączenie boczne 5 57,00 FG500B Zasobnik c.w.u. o pojemności 500 litrów, podłączenie boczne ,00 Automatyka Podstawowe układy automatyki Przykład : Układ realizowany z użyciem:. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) 2. Sonda zewnętrzna kod. 0308X0 3. Czujnik zanurzeniowy zasobnika c.w.u. KWMAW Nr katalogowy Opis Cena netto 0300XA Regulator ROMEO zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. (menu serwisowe) 484,00 030XA Regulator ROMEO RF bezprzewodowy zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 720,00 FE 3000 FE 3000 COMFORT termostat pokojowy 32,00 FE 3000 TX FE 3000 TX COMFORT termostat pokojowy sterowany droga radiową 534, X0 Sonda zewnętrzna 46,00 KWMAW Czujnik zanurzeniowy zasobnika c.w.u. 47,00 Rozbudowane układy automatyki pogodowej Przykład. Układ realizowany przez zestaw FH00036, przeznaczony dla kotłów typu ATLAS D L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł Lago032 Regulator pogodowy sterujący pracą kotła, obiegów grzewczych i obiegu CWU AF Czujnik zewnętrzny 3 FH VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła wiszącego) 066, KF Czujnik kotła stojącego 0024 SPF Czujnik zasobnika CWU VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania) Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia (Uwaga: do regulatora Lago 032 można podłączyć tylko czujnik FBR2) 77, Lago FB Cyfrowy moduł pomieszczenia 378,00 Przykład 2. Zestaw FH00044 ma również zastosowanie jako rozszerzający do sterowania kolejnymi obiegami grzewczymi z podmieszaniem. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł Lago032 Regulator pogodowy sterujący pracą obiegu grzewczego z podmieszaniem AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła VF wiszącego) KF Czujnik kotła stojącego Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, Lago FB Cyfrowy moduł pomieszczenia 378,00 933,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 27

128 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE Automatyka Rozbudowane układy automatyki pogodowej Przykład 3. Układ realizowany przez zestaw FH00025, przeznaczony do kotłów ATLAS D Uwagi: Regulator steruje wyłącznie palnikiem jednostopniowym. Regulator wymaga zabudowy w skrzynce naściennej WAG. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E Regulator pogodowy sterujący pracą kotła, obiegów grzewczych i obiegu CWU Komplet kostek do reg. E8 3 FH AF Czujnik zewnętrzny KF Czujnik kotła VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania) SPF Czujnik zasobnika CWU Akcesoria opcjonalne 848, FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 Przykład 4. Układ realizowany przez zestaw FH00037 kaskada 2 kotłów z palnikami jednostopniowymi. Uwaga: zaleca się montaż regulatora w skrzynce naściennej WAG. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E Regulator pogodowy sterujący pracą 2 kotłów wiszących w kaskadzie, 2 obiegów grzewczych i obiegu CWU Komplet kostek do reg. E8 FH AF Czujnik zewnętrzny 2 58, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania) SPF Czujnik zasobnika CWU Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 Przykład 5. Układ realizowany przez zestaw FH Umożliwia rozbudowę zestawów FH00025 i FH00037 o 2 kolejne obiegi grzewcze z podmieszaniem. Maksymalna ilość obiegów grzewczych - 5. Uwaga: regulator wymaga montażu w skrzynce naściennej WAG. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E8.24 Regulator pogodowy sterujący pracą do 2 obiegów grzewczych 2 FH Komplet kostek do reg. E VF Czujnik przylgowy mieszacza 2 788,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 28

129 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE ATLAS D UNIT - stojący trójciągowy żeliwny kocioł olejowy z wbudowanym palnikiem nadmuchowym SUN G - niskotemperaturowy stojący kocioł żeliwny - wbudowana automatyka pogodowa - cyfrowy ciekłokrystaliczny wyświetlacz w pulpicie kotła - mikroprocesorowe sterowanie praca kotła z możliwością sterowania zewnętrznego zgodnie z protokołem Opentherm - efektywność energetyczna wg dyrektywy EN 92/42 CEE - trójciągowy system przepływu spalin - wymiennik kotła z wysokojakościowego żeliwa - wbudowana pompa obiegowa c.o. - możliwość podłączenia czujnika zewnętrznego i regulatora pokojowego Typ kotła Moc cieplna wyjściowa maks. kw Moc cieplna wyjściowa min. kw 6 30 Obciążenie cieplne kw 32,2 45 Pojemność wodna l 8 23 Sprawność Pmax (80-60 C) % 93,0 93,3 Ciśnienie pracy bar 6 6 A mm B mm C mm Wymiary a Ø 3/4 3/4 a2 Ø a3 Ø /2 /2 a4 Ø mm Ciężar kg Ilość członów szt. 3 4 Stopień ochrony IP X0D X0D Kod 0JHL3H4A 0JHL4H4A CENA netto zł 7 800, ,00 ATLAS D UNIT Legenda a Zasilanie instalacji c.o. 3/4" a2 Powrót z instalacji c.o. " a3 Zawór spustowy instalacji c.o. a4 Wylot spalin 4 Zawór bezpieczeństwa c.o. 32 Pompa obiegowa c.o. 34 Czujnik temperatury ogrzewania 295 Palnik olejowy Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 29

130 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE Wyposażenie dodatkowe Nr katalogowy Opis Cena netto FG 40B Zasobnik c.w.u. o pojemności 40 litrów, podłączenie boczne 895,00 FG 200B Zasobnik c.w.u. o pojemności 200 litrów, podłączenie boczne 2 04,00 Automatyka Podstawowe układy automatyki Przykład : Układ realizowany z użyciem:. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) 2. Sonda zewnętrzna kod. 0308X0 3. Czujnik zanurzeniowy zasobnika c.w.u. KWMAW Atlas D z wbudowaną pompą c.o. Nr katalogowy Opis Cena netto 0300XA Regulator ROMEO zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. (menu serwisowe) 484,00 030XA Regulator ROMEO RF bezprzewodowy zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 720,00 FE 3000 FE 3000 COMFORT termostat pokojowy 32,00 FE 3000 TX FE 3000 TX COMFORT termostat pokojowy sterowany droga radiową 534, X0 Sonda zewnętrzna 46,00 KWMAW Czujnik zanurzeniowy zasobnika c.w.u. 47,00 Rozbudowane układy automatyki pogodowej Przykład. Układ realizowany przez zestaw FH00-036, przeznaczony dla kotłów typu ATLAS D. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł Lago032 Regulator pogodowy sterujący pracą kotła, obiegów grzewczych i obiegu CWU AF Czujnik zewnętrzny 3 FH VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła wiszącego) 066, KF Czujnik kotła stojącego 0024 SPF Czujnik zasobnika CWU VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania) Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia (Uwaga: do regulatora Lago 032 można podłączyć tylko czujnik FBR2) 77, Lago FB Cyfrowy moduł pomieszczenia 378,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 30

131 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE Automatyka Rozbudowane układy automatyki pogodowej Przykład 2. Zestaw FH00044 ma również zastosowanie jako rozszerzający do sterowania kolejnymi obiegami grzewczymi z podmieszaniem. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł Lago032 Regulator pogodowy sterujący pracą obiegu grzewczego z podmieszaniem AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła wiszącego) VF KF Czujnik kotła stojącego Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, Lago FB Cyfrowy moduł pomieszczenia 378,00 933,00 Przykład 3. Układ realizowany przez zestaw FH00037 kaskada 2 kotłów z palnikami jednostopniowymi. Uwaga: brak możliwości montażu regulatora w pulpicie kotła wymagana jest skrzynka naścienna WAG L.p. kod zestawu kod elem. składowych E Nazwa Opis Szt. Cena netto zł Regulator pogodowy sterujący pracą 2 kotłów wiszących w kaskadzie, 2 obiegów grzewczych i obiegu CWU Komplet kostek do reg. E8 FH AF Czujnik zewnętrzny 2 58, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania) SPF Czujnik zasobnika CWU Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 Przykład 4. Układ realizowany przez zestaw FH Umożliwia rozbudowę zestawu FH00037 o 2 kolejne obiegi grzewcze z podmieszaniem. Uwaga: regulator wymaga montażu w skrzynce naściennej WAG. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E8.24 Regulator pogodowy sterujący pracą do 2 obiegów grzewczych 2 FH Komplet kostek do reg. E VF Czujnik przylgowy mieszacza 2 788,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 3

132 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE ATLAS D K 00 - stojący trójciągowy żeliwny kocioł olejowo-gazowy do współpracy z palnikiem nadmuchowym, produkcja c.w.u. dzięki wbudowanemu zasobnikowi c.w.u. - niskotemperaturowy dwufunkcyjny olejowy stojący kocioł żeliwny - wbudowana automatyka pogodowa - wbudowany zasobnik c.w.u. ze stali o pojemności 00 - cyfrowy ciekłokrystaliczny wyświetlacz w pulpicie kotła - mikroprocesorowe sterowanie praca kotła z możliwością sterowania zewnętrznego zgodnie z protokołem Opentherm - efektywność energetyczna wg dyrektywy EN 92/42 CEE - trójciągowy system przepływu spalin - wymiennik kotła z wysokojakościowego żeliwa - możliwość podłączenia czujnika zewnętrznego i regulatora pokojowego - 3 lata gwarancji* Typ kotła 30 K 00 Moc cieplna wyjściowa maks. kw 30 Moc cieplna wyjściowa min. kw 6 Obciążenie cieplne kw 32.2 Pojemność wodna l 2 Sprawność Pmax (80-60 C) % 93,0 Ciśnienie pracy bar 6 długość mm 350 Wymiary komory spalania średnica Ø mm 300 Produkcja c.w.u. (Δt 30 C) odprowadzenie spalin Ø mm l/0 min 220 l/h 800 Zasobnik c.w.u litry 00 Ciężar kg 29 Ilość członów szt. 3 Stopień ochrony IP X0D Kod nr 0KHS3HXA CENA netto zł 7 950,00 Legenda 0 3/4" zasilanie układu c.o. 74 Zawór napełniania systemu 209 3/4" wylot c.w.u. " powrót c.o. 97 Anoda magnezowa 20 3/4" wlot zimnej wody użytkowej 4 Zawór bezpieczeństwa 30 Pompa ładująca zasobnik c.w.u. 233 Kurek opróżniania zasobnika c.w.u. 32 Pompa obiegowa c.o. 43 Termostat c.w.u. 275 Kurek opróżniania systemu c.o. 34 Czujnik temp. c.o. 78 Czujnik temp. zasobnika c.w.u. 292 Ø 05 otwór pod palnik 36 Odpowietrznik 80 Zasobnik c.w.u. 293 Otwór rewizyjny zasobnika c.w.u. 56 Naczynie wzbiorcze c.o. 92 Cyrkulacja c.w.u. 294 Czujnik ciśnienia kotła Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 32

133 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE ATLAS D K 00 - stojący trójciągowy żeliwny kocioł olejowo-gazowy z palnikiem nadmuchowym SUN G6R, produkcja c.w.u. dzięki wbudowanemu zasobnikowi c.w.u. - niskotemperaturowy dwufunkcyjny olejowy stojący kocioł żeliwny - wbudowana automatyka pogodowa - wbudowany zasobnik c.w.u. ze stali o pojemności 00 - cyfrowy ciekłokrystaliczny wyświetlacz w pulpicie kotła - mikroprocesorowe sterowanie praca kotła z możliwością sterowania zewnętrznego zgodnie z protokołem Opentherm - efektywność energetyczna wg dyrektywy EN 92/42 CEE - trójciągowy system przepływu spalin - wymiennik kotła z wysokojakościowego żeliwa - możliwość podłączenia czujnika zewnętrznego i regulatora pokojowego - 3 lata gwarancji* Typ kotła 30 K 00 Moc cieplna wyjściowa maks. kw 30 Moc cieplna wyjściowa min. kw 6 Obciążenie cieplne kw 32.2 Pojemność wodna l 2 Sprawność Pmax (80-60 C) % 93,0 Ciśnienie pracy bar 6 długość mm 350 Wymiary komory spalania średnica Ø mm 300 Produkcja c.w.u. (Δt 30 C) odprowadzenie spalin Ø mm l/0 min 220 l/h 800 Zasobnik c.w.u litry 00 Ciężar kg 29 Ilość członów szt. 3 Stopień ochrony IP X0D Kod nr 0KHS3HXA Typ palnika SUN G6R Kod nr 0U0CAXA KOD ZAMÓWIENIOWY ZESTAWU KPLD30K00 CENA netto zł 9 950,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 2) Ceny palników nie zawierają kosztów zabudowy i podłączenia elektrycznego. Szczegółowy opis palników na stronie 57 33

134 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE Automatyka Podstawowe układy automatyki Przykład : Układ realizowany z użyciem:. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) 2. Sonda zewnętrzna kod. 0308X0 Nr katalogowy Opis Cena netto 0300XA Regulator ROMEO zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. (menu serwisowe) 484,00 030XA Regulator ROMEO RF bezprzewodowy zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 720,00 FE 3000 FE 3000 COMFORT termostat pokojowy 32,00 FE 3000 TX FE 3000 TX COMFORT termostat pokojowy sterowany droga radiową 534, X0 Sonda zewnętrzna 46,00 Rozbudowane układy automatyki pogodowej Przykład. Układ realizowany przez zestaw FH00044, przeznaczony dla kotłów typu ATLAS D K. Uwaga: CWU sterowana wyłącznie z poziomu automatyki kotła. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł Lago032 Regulator pogodowy sterujący pracą kotła i obiegów grzewczych AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła VF wiszącego) KF Czujnik kotła stojącego FBR2 Akcesoria opcjonalne Czujnik temperatury pomieszczenia (Uwaga: do Lago 032 można podłączyć tylko czujnik FBR2) 933,00 77, Lago FB Cyfrowy moduł pomieszczenia 378, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła wiszącego) 69,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 34

135 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE Automatyka Rozbudowane układy automatyki pogodowej Przykład 2. Zestaw FH00044 ma również zastosowanie jako rozszerzający do sterowania kolejnymi obiegami grzewczymi z podmieszaniem. L.p. kod zestawu kod elem. składowych Lago032 Nazwa Opis Szt. Cena netto zł Regulator pogodowy sterujący pracą obiegu grzewczego z podmieszaniem AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła VF wiszącego) KF Czujnik kotła stojącego Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, Lago FB Cyfrowy moduł pomieszczenia 378,00 933,00 35

136 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE ATLAS D K UNIT - stojący trójciągowy żeliwny kocioł olejowy z wbudowanym palnikiem nadmuchowym SUN G, produkcja c.w.u. dzięki wbudowanemu zasobnikowi c.w.u. o pojemności 00 litrów - niskotemperaturowy dwufunkcyjny olejowy stojący kocioł żeliwny - wbudowana automatyka pogodowa - wbudowany zasobnik c.w.u. o pojemności 00 - cyfrowy ciekłokrystaliczny wyświetlacz w pulpicie kotła - mikroprocesorowe sterowanie praca kotła z możliwością sterowania zewnętrznego zgodnie z protokołem Opentherm - efektywność energetyczna wg dyrektywy EN 92/42 CEE - trójciągowy system przepływu spalin - wymiennik kotła z wysokojakościowego żeliwa - możliwość podłączenia czujnika zewnętrznego i regulatora pokojowego Typ kotła 30 K 00 Moc cieplna wyjściowa maks. kw 30 Moc cieplna wyjściowa min. kw 6 Obciążenie cieplne kw 32,2 Ciśnienie pracy bar 6 Sprawność Pmax (80-60 C) % 93 długość mm 350 Wymiary komory spalania średnica Ø mm 300 odprowadzenie spalin Ø mm Produkcja c.w.u (Δt 30 C) l/0 min 220 l/h 800 Zasobnik c.w.u litry 00 Ciężar kg 223 Stopień ochrony IP X0D Kod nr 0LHU3HXA CENA netto zł 900,00 Legenda 0 zasilanie układu c.o. powrót układu c.o. 4 zawór bezpieczeństwa 32 pompa obiegowa c.o. 34 czujnik temp. c.o. 36 odpowietrznik 56 naczynie wzbiorcze c.o. 74 zawór napełniania systemu 97 anoda magnezowa 30 pompa ładująca c.w.u 43 termostat c.w.u. 78 czujnik temp. zasobnika c.w.u. 80 zasobnik c.w.u. 92 cyrkulacja c.w.u. 209 wylot c.w.u. 20 wlot zimnej wody c.w.u. 233 kurek opróżniania zasobnika c.w.u. 275 kurek opróżniania systemu c.o. 293 otwór rewizyjny zasobnika c.w.u. 294 czujnik ciśnienia kotła 295 palnik olejowy Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 36

137 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE Automatyka Podstawowe układy automatyki Przykład : Układ realizowany z użyciem:. Regulator ROMEO kod. 0300XA (zamiennie można zastosować termostaty pokojowe FE 3000) 2. Sonda zewnętrzna kod. 0308X0 Nr katalogowy Opis Cena netto 0300XA Regulator ROMEO zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. (menu serwisowe) 484,00 030XA Regulator ROMEO RF bezprzewodowy zdalny sterownik kotła z funkcją tygodniowego programowania c.o. i c.w.u. 720,00 FE 3000 FE 3000 COMFORT termostat pokojowy 32,00 FE 3000 TX FE 3000 TX COMFORT termostat pokojowy sterowany droga radiową 534, X0 Sonda zewnętrzna 46,00 Rozbudowane układy automatyki pogodowej Przykład. Układ realizowany przez zestaw FH00044, przeznaczony dla kotłów typu ATLAS D K UNIT. Uwaga: CWU sterowana wyłącznie z poziomu automatyki kotła. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł Lago032 Regulator pogodowy sterujący pracą kotła i obiegów grzewczych AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła VF wiszącego) KF Czujnik kotła stojącego FBR2 Akcesoria opcjonalne Czujnik temperatury pomieszczenia (Uwaga: do Lago 032 można podłączyć tylko czujnik FBR2) 933,00 77, Lago FB Cyfrowy moduł pomieszczenia 378, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła wiszącego) 69,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 37

138 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE Automatyka Rozbudowane układy automatyki pogodowej Przykład 2. Zestaw FH00044 ma również zastosowanie jako rozszerzający do sterowania kolejnymi obiegami grzewczymi z podmieszaniem. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł Lago032 Regulator pogodowy sterujący pracą obiegu grzewczego z podmieszaniem AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła VF wiszącego) KF Czujnik kotła stojącego Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, Lago FB Cyfrowy moduł pomieszczenia 378,00 933,00 38

139 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE GN2 N - kocioł żeliwny olejowo-gazowy - niskotemperaturowy stojący kocioł żeliwny olejowo-gazowy - trójciągowy sposób przepływu spalin - kocioł przystosowany jest do współpracy z palnikami nadmuchowymi olejowymi lub gazowymi - wymiennik kotła z wysokojakościowego żeliwa - automatyka regulacyjna i zabezpieczająca, termostat bezpieczeństwa STB, termostat regulacyjny, manometr - możliwość zastosowania automatyki pogodowej i sterowania pomieszczeniowego - kotły dostarczane są w trzech opakowaniach: ) zmontowany korpus kotła na palecie 2) pulpit sterowniczy w kartonowym opakowaniu 3) zewnętrzna obudowa w kartonowym opakowaniu - gwarancja 3 lata* - możliwość pracy w kaskadzie 3 LATA GWARANCJI GN2 N Moc cieplna wyjściowa kw Obciążenie cieplne kw 95-7,4 0-36, , , , , , , ,9 Liczba członów żeliwnych Szt Pojemność wodna dm Długość komory spalania mm Objętość komory spalania dm Ciężar kotła kg Dopuszczalne ciśnienie robocze bar 6 Opór po stronie wodnej Δt 0 3,4 4,8 6,5 8, mbar Δt 20 0,5 0,8,8 2,2 2,6 3,2 4 4,5 Opór po stronie spalin mbar 0,4 Średnica otworu pod głowicę palnika Średnica rury spalin B mm C mm Kocioł GN2 N Kod kota QGDX06B QGDX07B QGDX08B QGDX09B QGDX0B QGDXB QGDX2B QGDX3B QGDX4B Cena netto zł 2 900, , , , , , , , ,00 Pakiet kocioł z palnikiem olejowym SUN GN2 N Kod pakietu KOMPLET206 KOMPLET207 KOMPLET208 KOMPLET209 KOMPLET20 KOMPLET2 KOMPLET22 KOMPLET23 KOMPLET24 Typ palnika SUN G20 SUN G20 SUN G20 SUN G20 SUN G20 SUN G20 SUN G20 SUN G30 SUN G30 Cena netto zł 9 00, , , , , , , , ,00 Palnik dwustopniowy na gaz G20 (GZ-50), pmin=20mbar GN2 N Kod/typ palnika gazowego dla gazu G20 (GZ-50) pmin=20mbar BS 3D+MBD/2 407 G BS 3D+MBD/2 407 G BS 3D+MBD/2 40 G BS 3D+MBD/2 42 G BS 4D+MBD/2 42 G BS 4D+MBD/2 42 G RS 34+MBD 42 RS 34+MBD 42 RS 34+MBD 45 Cena netto zł 7 044, , , , , , , , ,00 Palnik dwustopniowy na gaz LPG, pmin=37mbar GN2 N Kod/typ palnika gazowego dla gazu LPG BS 3D+MBD/2 407G +LPG BS 3D+MBD/2 407G +LPG BS 3D+MBD/2 407G +LPG BS 3D+MBD/2 407G +LPG BS 4D+MBD/2 407G +LPG BS 4D+MBD/2 407G +LPG RS 34+MBD 42 +LPG RS 34+MBD 42 +LPG RS 34+MBD 42 +LPG Cena netto zł 7 298, , , , , , , , ,00 Szczegółowy opis palników SUN na stronie. Ceny palników nie zawierają kosztów zabudowy i podłączenia elektrycznego. Ceny palników Riello nie zawierają kosztów zabudowy, podłączenia elektrycznego, uruchomienia i obsługi gwarancyjnej. *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI 39

140 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE Wyposażenie dodatkowe Nr katalogowy Opis Cena netto zł FG 200B Zasobnik c.w.u. o pojemności 200 litrów, podłączenie boczne 2 04,00 FG 300B Zasobnik c.w.u. o pojemności 300 litrów, podłączenie boczne 2 369,00 FG 500B Zasobnik c.w.u. o pojemności 500 litrów, podłączenie boczne 6 04,00 FG000B Zasobnik c.w.u. o pojemności 000 litrów, podłączenie boczne 5 57,00 FG500B Zasobnik c.w.u. o pojemności 500 litrów, podłączenie boczne ,00 Automatyka Rozbudowane układy automatyki pogodowej Przykład. Układ realizowany przez zestaw FH00026 Uwaga: do podłączenia elektrycznego wymagana złączka F07. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E Regulator pogodowy sterujący pracą kotła, obiegów grzewczych i obiegu CWU Komplet kostek do reg. E8 3 FH AF Czujnik zewnętrzny KF Czujnik kotła VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania) SPF Czujnik zasobnika CWU 2 4,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 0 F07 F07 Złączka przyłączeniowa: kocioł - automatyka 62,00 Przykład 2. Układ realizowany przez zestaw FH Kaskada 2 kotłów z palnikami dwustopniowymi, możliwość rozbudowy kaskady do 8 kotłów przy wykorzystaniu dodatkowych regulatorów Lago 20R dla każdego następnego kotła. Najwyższy stopień zabezpieczenia minimalnej temperatury powrotnej kotłów. Uwaga: do podłączenia elektrycznego wymagane 2 złączki F07. Przykład 3. Układ realizowany przez zestaw FH Kaskada 2 kotłów z palnikami dwustopniowymi, możliwość rozbudowy kaskady do 8 kotłów przy wykorzystaniu dodatkowych regulatorów Lago 20R dla każdego następnego kotła. Podstawowy stopień zabezpieczenia minimalnej temperatury powrotnej kotłów. Uwaga: do podłączenia elektrycznego wymagane 2 złączki F07. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E Menadżer kaskady, sterowanie pracą 2 obiegów grzewczych i obiegu CWU Komplet kostek do reg. E Lago BASIC Regulator kotła (montaż w kotle) 020R Komplet kostek do reg. Lago 020R 2 5 FH AF Czujnik zewnętrzny KF Czujnik kotła VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kaskady) SPF Czujnik zasobnika CWU 4 627,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, KFS Czujnik zanurzeniowy kω PTC 52, VFAS Czujnik przylgowy kω PTC 69, Skrzynka naścienna WAG3 do E umożliwia łatwą zabudowę regulatora oraz podłączenie elektryczne czujników i urządzeń wykonawczych (pompy, mieszacze) 839,00 4 F07 F07 Złączka przyłączeniowa: kocioł - automatyka 62,00 40

141 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE Automatyka Rozbudowane układy automatyki pogodowej Przykład 4. Układ realizowany przez zestaw FH Umożliwia rozbudowę zestawów FH00026 i FH00029 o 2 kolejne obiegi grzewcze z podmieszaniem. Maksymalna ilość obiegów grzewczych - 5. Uwaga: regulator wymaga montażu w skrzynce naściennej WAG. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E8.24 Regulator pogodowy sterujący pracą do 2 obiegów grzewczych 2 FH Komplet kostek do reg. E VF Czujnik przylgowy mieszacza 2 788,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 GN2 N Moc cieplna wyjściowa kw Obciążenie cieplne kw 95-7,4 0-36, , , , , , , ,9 Liczba członów żeliwnych Szt Głębokość kotła Średnica otworu pod głowicę palnika Średnica rury spalin A mm B mm C mm Legenda Regulator pogodowy (opcja) 5 Wyłącznik 0-I-Test 2 Termomanometr A Zasilanie c.o. DN Termostat bezpieczeństwa STB A2 Powrót c.o. DN Termostat regulacyjny dwustopniowy A3 Opróżnianie ¾ Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 4

142 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE GN4 N - kocioł żeliwny olejowo-gazowy - niskotemperaturowy stojący kocioł żeliwny olejowo-gazowy - trójciągowy sposób przepływu spalin zapewnia niską emisję zanieczyszczeń - kocioł przystosowany jest do współpracy z palnikami nadmuchowymi olejowymi lub gazowymi - wymiennik kotła z wysokojakościowego żeliwa - automatyka regulacyjna i zabezpieczająca, termostat bezpieczeństwa STB, termostat regulacyjny, manometr - możliwość zastosowania automatyki pogodowej i sterowania pomieszczeniowego - kotły dostarczane są w oddzielnych opakowaniach: ) człony żeliwne luzem na palecie 2) pulpit sterowniczy w kartonowym opakowaniu 3) zewnętrzna obudowa w kartonowym opakowaniu - możliwość pracy w kaskadzie - gwarancja 3 lata* 3 LATA GWARANCJI Typ kotła GN4.07 N GN4.08 N GN4.09 N GN4.0 N GN4. N GN4.2 N GN4.3 N GN4.4 N Moc cieplna wyjściowa kw Obciążenie cieplne kw Liczba członów żeliwnych Szt Pojemność wodna dm Straty ciśnienia po stronie wodnej Δt 20K mbar Dopuszczalne ciśnienie robocze bar 6 Opór po stronie spalin mbar 0,5 0,8 0,7,0,4,7 2,6 3,5 Ciężar kotła kg Kocioł Typ kotła GN4.07 N GN4.08 N GN4.09 N GN4.0 N GN4. N GN4.2 N GN4.3 N GN4.4 N Kod kotła LGDX07C LGDX08C LGDX09C LGDX0C LGDXC LGDX2C LGDX3C LGDX4C Cena netto zł 24 00, , , , , , , ,00 Pakiet kocioł z palnikiem olejowym SUN Typ kotła GN4.07 N GN4.08 N GN4.09 N GN4.0 N GN4. N GN4.2 N GN4.3 N GN4.4 N Kod pakietu KOMPLET407 KOMPLET408 KOMPLET409 KOMPLET40 KOMPLET4 KOMPLET42 KOMPLET43 KOMPLET44 Typ palnika SUN G30 SUN G30 SUN G30 SUN G50 SUN G50 SUN G50 SUN G70 SUN G70 Cena netto zł 3 200, , , , , , , ,00 Palnik dwustopniowy na gaz G20 (GZ-50), pmin=20mbar Typ kotła GN4.07 N GN4.08 N GN4.09 N GN4.0 N GN4. N GN4.2 N GN4.3 N GN4.4 N Kod/typ palnika gazowego dla gazu G20 (GZ-50) pmin=20mbar BS 4D+MBD/2 42 G RS 34+MBD 45 RS 34+MBD 45 RS 44+MBD Cena netto zł 8 249, , , , Palnik dwustopniowy na gaz G20 (GZ-50), pmin=50mbar Typ kotła GN4.07 N GN4.08 N GN4.09 N GN4.0 N GN4. N GN4.2 N GN4.3 N GN4.4 N Kod/typ palnika gazowego dla gazu G20 (GZ-50) pmin=50mbar RS 44+MBD 42 RS 50+MBD 42 RS 64+MBD 45 RS 64+MBD 45 Cena netto zł , , , ,00 Palnik dwustopniowy na gaz LPG, pmin=37mbar Typ kotła GN4.07 N GN4.08 N GN4.09 N GN4.0 N GN4. N GN4.2 N GN4.3 N GN4.4 N Kod/typ palnika gazowego dla gazu LPG BS 4D+MBD/2 407G +LPG RS 34+MBD 42 +LPG RS 34+MBD 42 +LPG RS 44+MBD 42 +LPG RS 44+MBD 45 +LPG RS 50+MBD 45 +LPG RS 64+MBD 45 +LPG RS 64+MBD 45 +LPG Cena netto zł 7 778, , , , , , , ,00 Ceny palników nie zawierają kosztów zabudowy i podłączenia elektrycznego. Ceny palników Riello nie zawierają kosztów zabudowy, podłączenia elektrycznego, uruchomienia i obsługi gwarancyjnej. *wydłużona gwarancja wg warunków zawartych w kartach gwarancyjnych kotłów FERROLI 42

143 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE Wyposażenie dodatkowe Nr katalogowy Opis Cena netto zł FG 200B Zasobnik c.w.u. o pojemności 200 litrów, podłączenie boczne 2 04,00 FG 300B Zasobnik c.w.u. o pojemności 300 litrów, podłączenie boczne 2 369,00 FG 500B Zasobnik c.w.u. o pojemności 500 litrów, podłączenie boczne 6 04,00 FG000B Zasobnik c.w.u. o pojemności 000 litrów, podłączenie boczne 5 57,00 FG500B Zasobnik c.w.u. o pojemności 500 litrów, podłączenie boczne ,00 Automatyka Rozbudowane układy automatyki pogodowej Przykład. Układ realizowany przez zestaw FH00026 Uwaga: do podłączenia elektrycznego wymagana złączka F07. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E Regulator pogodowy sterujący pracą kotła, obiegów grzewczych i obiegu CWU Komplet kostek do reg. E8 3 FH AF Czujnik zewnętrzny KF Czujnik kotła VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania) SPF Czujnik zasobnika CWU Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750,00 2 4, Skrzynka naścienna WAG do E8 7756,00 0 F07 F07 Złączka przyłączeniowa: kocioł - automatyka 62,00 Przykład 2. Układ realizowany przez zestaw FH Kaskada 2 kotłów z palnikami dwustopniowymi, możliwość rozbudowy kaskady do 8 kotłów przy wykorzystaniu dodatkowych regulatorów Lago 20R dla każdego następnego kotła. Najwyższy stopień zabezpieczenia minimalnej temperatury powrotnej kotłów. Uwaga: do podłączenia elektrycznego wymagane 2 złączki F07. Przykład 3. Układ realizowany przez zestaw FH Kaskada 2 kotłów z palnikami dwustopniowymi, możliwość rozbudowy kaskady do 8 kotłów przy wykorzystaniu dodatkowych regulatorów Lago 20R dla każdego następnego kotła. Podstawowy stopień zabezpieczenia minimalnej temperatury powrotnej kotłów. Uwaga: do podłączenia elektrycznego wymagane 2 złączki F07. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E Menadżer kaskady, sterowanie pracą 2 obiegów grzewczych i obiegu CWU Komplet kostek do reg. E Lago BASIC Regulator kotła (montaż w kotle) 020R Komplet kostek do reg. Lago 020R 2 5 FH AF Czujnik zewnętrzny KF Czujnik kotła VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kaskady) SPF Czujnik zasobnika CWU 4 627,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, KFS Czujnik zanurzeniowy kω PTC 52, VFAS Czujnik przylgowy kω PTC 69, Skrzynka naścienna WAG3 do E umożliwia łatwą zabudowę regulatora oraz podłączenie elektryczne czujników i urządzeń wykonawczych (pompy, mieszacze) 839,00 4 F07 F07 Złączka przyłączeniowa: kocioł - automatyka 62,00 43

144 KOTŁY OLEJOWO-GAZOWE ŻELINE STOJĄCE Automatyka Rozbudowane układy automatyki pogodowej Przykład 4. Układ realizowany przez zestaw FH Umożliwia rozbudowę zestawów FH00026 i FH00029 o 2 kolejne obiegi grzewcze z podmieszaniem. Maksymalna ilość obiegów grzewczych - 5. Uwaga: regulator wymaga montażu w skrzynce naściennej WAG. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E8.24 Regulator pogodowy sterujący pracą do 2 obiegów grzewczych 2 FH Komplet kostek do reg. E VF Czujnik przylgowy mieszacza 2 788,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 Typ kotła GN4.07 N GN4.08 N GN4.09 N GN4.0 N GN4. N GN4.2 N GN4.3 N GN4.4 N Moc cieplna wyjściowa kw Obciążenie cieplne kw Liczba członów żeliwnych Szt Głębokość kotła A mm Max. średnica otworu pod głowicę palnika B mm 20 Średnica rury spalin C mm Śr. śred. wew. komory spal. D mm 500 Długość komory spalania E mm Objętość komory spalania dm Dopuszczalne ciśnienie robocze bar 6 Opór po stronie spalin mbar 0,5 0,8 0,7,0,4,7 2,6 3,5 Ciężar kotła kg Kod kotła LGDX07C LGDX08C LGDX09C LGDX0C LGDXC LGDX2C LGDX3C LGDX4C Legenda A Zasilanie układu grzewczego DN80 3 A2 Powrót z układu grzewczego DN80 3 B Zasilanie układu grzewczego niskotemperaturowego DN80 3 B2 Powrót z układu grzewczego niskotemperaturowego DN80 3 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. Szczegółowy opis automatyki w rozdziale AUTOMATYKA POGODOWA. 44

145 STALOWE KOTŁY OLEJOWO-GAZOWE 45

146 KOTŁY OLEJOWO-GAZOWE STALOWE STOJĄCE KOTŁY STALOWE WODNE - OLEJOWO-GAZOWE Spis treści Zakres mocy (kw) Strona PREXTHERM RSH PREXTHERM RSH + PALNIKI OLEJOWE I GAZOWE PREXTHERM RSH PREXTHERM RSH + PALNII OLEJOWE I GAZOWE PREXTHERM RSW PREXTHERM RSW + PALNIKI OLEJOWE I GAZOWE PREXTHERM RSW PREXTHERM RSW + PALNII OLEJOWE I GAZOWE

147 KOTŁY OLEJOWO-GAZOWE STALOWE STOJĄCE PREXTHERM RSH 80 (92 kw) (320 kw) - kocioł stalowy olejowo - gazowy do współpracy z palnikami nadmuchowymi - niskotemperaturowy stojący kocioł stalowy olejowo-gazowy - efektywność energetyczna wg dyrektywy 92/42 EEC - automatyka regulacyjna i zabezpieczająca - możliwość zastosowania automatyki pogodowej - kocioł przystosowany do współpracy z palnikami olejowymi i gazowymi - standardowo przystosowany do współpracy z palnikami dwustopniowymi - możliwość pracy w kaskadzie - gwarancja 2 lata* PREXTHERM RSH Moc cieplna min. kw wyjściowa maks. kw Obciążenie cieplne min. kw 63,7 74,3 05,8 44,4 68,4 206,0 maks. kw 97,7 3,5 60,8 200,2 252,6 336,4 Sprawność (80-60 C) Pmax % 94,9 94,27 94,52 94,92 95,02 95,5 Pmin % 95,40 95,50 95,75 95,44 95,7 95,84 30%Pmax % 95,42 95,52 95,77 95,75 96,02 96,5 Certyfikacja Zgodnie z Dyrektywami: 92/42/EEC - Efektywność energetyczna; 2009/42/EEC Urządzenia gazowe Całkowita pojemność wodna kotła litry Straty ciśnienia po stronie wodnej 0 C mbar C mbar 2, Straty ciśnienia po stronie spalin mbar 0,7 0,7 2,3 3,3 3,5 4,4 Maksymalne ciśnienie robocze bar Ciężar na sucho kg Kocioł bez panelu sterowniczego PREXTHERM RSH Kod kotła 0QE000XA 0QE00XA 0QE200XA 0QE300XA 0QE400XA 0QE500XA Cena netto zł 400, , , , , ,00 Panel sterowniczy PREXTHERM RSH Kod panelu sterowniczego 0Q2K09XA Cena netto zł 20,00 Pakiet kocioł z palnikiem olejowym SUN PREXTHERM RSH Kod kotła - - 0QE200XA 0QE300XA 0QE400XA 0QE500XA Kod panelu sterowniczego - - 0Q2K09XA 0Q2K09XA 0Q2K09XA 0Q2K09XA Kod palnika - - 0U0GAXA 0U0GAXA 0U0JAXA 0UQAXA Typ palnika - - SUN G20 SUN G20 SUN G30 SUN G50 Cena netto zł , , , ,00 Palnik olejowy RIELLO (cena palnika) PREXTHERM RSH Kod/typ palnika RG 3D TLL X2/60ST RG 3D TLL X2.25/60ST Cena netto zł 5 802, , Palnik dwustopniowy na gaz G20 (GZ-50), pmin=20mbar (cena palnika) PREXTHERM RSH Kod/typ palnika gazowego dla gazu G20 (GZ-50) pmin=20mbar BS3D TL+MBD/2407G BS3D TL+MBD/2407G BS3D TL+MBD/240G BS4D TL+MBD/242G RS34 TL+MBD42 RS44 TL+MBD45 Cena netto zł 7 572, , , , , ,00 Palnik dwustopniowy na gaz LPG, pmin=37mbar (cena palnika) PREXTHERM RSH Kod/typ palnika gazowego dla gazu LPG BS3D TL+MBD/240G BS3D TL+MBD/2407G BS3D TL+MBD/2407G BS4 DTL+MBD/240G RS34 TL+MBD40 RS44 TL+MBD40 +LPG +LPG +LPG +LPG +LPG +LPG Cena netto zł 7 852, , , , , ,00 Ceny palników Riello nie zawierają kosztów zabudowy, podłączenia elektrycznego, uruchomienia i obsługi gwarancyjnej. Ceny palników nie zawierają kosztów zabudowy i podłączenia elektrycznego. Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 47

148 KOTŁY OLEJOWO-GAZOWE STALOWE STOJĄCE Wymiary i przyłącza PREXTHERM RSH PRZYŁACZA T-T2 UNI 2278 PN6 2 2 /2 2 /2 2 /2 2 /2 2 /2 T3 " /4 " /2 " /2 " /2 " /2 " /2 T4 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" T5 Ø zew. mm WYMIARY A mm * Minimalne wymiary przejścia przez drzwi kotłowni. B mm C mm D mm 65 " E mm 30 " F mm 52 " G mm H mm I mm L mm 00 " L mm 2 " M* mm N mm O mm P mm Q* mm R mm Legenda Korpus kotła 6 Panel sterowniczy Tabliczka drzwi przednich 6 Zawiasy 2 Drzwi przednie 7 Turbulizatory 2 Tabliczka płyty palnika 3 Komora dymowa 8 Tabliczka znamionowa 3 Oznaczenie króćca bezpieczeństwa T Zasilanie c.o. T4 Spust kotła 4 Panele obudowy 9 Oznaczenie powrotu 4 Tuleja zanurzeniowa T2 Powrót c.o. T5 Króciec spalinowy 5 Podstawa kotła 0 Oznaczenie zasilania 5 Termostat roboczy T3 Króciec bezpieczeństwa T6 Płyta palnika Panel sterowniczy (kod 0Q2K09XA) Legenda. Wyłącznik pompy obiegowej 2. Wyłącznik palnika 3. Wyłącznik kotła 4. Przycisk Test 5. Przycisk odblokowywanie termostatu bezpieczeństwa 6. Temperatura wody w kotle 7. Dioda sygnalizacji włączonego kotła 8. Dioda sygnalizacyjna -szego stopnia palnika 9. Dioda sygnalizacyjna 2-giego stopnia palnika 0. Dioda sygnalizująca blokadę palnika. Dioda sygnalizacyjna termostatu bezpieczeństwa 2. Termostat TR regulacji 2-giego stopnia palnika 3. Termostat TR regulacji -szego stopnia palnika 4. Miejsce na regulator pogodowy. 48 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów.

149 KOTŁY OLEJOWO-GAZOWE STALOWE STOJĄCE PREXTHERM RSH 350 (399 kw) kw (940 kw) - kocioł stalowy olejowo - gazowy do współpracy z palnikami nadmuchowymi - niskotemperaturowy stojący kocioł stalowy olejowo-gazowy - efektywność energetyczna wg dyrektywy EN 92/42 CEE - automatyka regulacyjna i zabezpieczająca - możliwość zastosowania automatyki pogodowej - kocioł przystosowany do współpracy z palnikami olejowymi i gazowymi - standardowo przystosowany do współpracy z palnikami dwustopniowymi - możliwość pracy w kaskadzie - gwarancja 2 lata* PREXTHERM RSH Moc cieplna min. kw wyjściowa maks. kw Obciążenie cieplne min. kw 272, ,9 489,8 558,4 638,9 maks. kw 48,4 523,5 627,6 753,6 859, 982,9 Sprawność (80-60 C) Pmax % 95,37 95,52 95,62 95,56 95,47 95,65 Pmin % 96,06 96,2 96,3 96,25 96,6 96,34 30%Pmax % 96,37 96,52 96,62 96,56 96,47 96,65 Certyfikacja Zgodnie z Dyrektywą: 2009/42/EEC Urządzenia gazowe Całkowita pojemność wodna kotła litry Straty ciśnienia po stronie wodnej 0 C mbar C mbar Straty ciśnienia po stronie spalin mbar 4,3 4,8 4,5 5,4 5,4 6 Maksymalne ciśnienie robocze bar Ciężar na sucho kg Kocioł bez panelu sterowniczego PREXTHERM RSH Kod kotła 0QE800XA 0QEB00XA 0QED00XA 0QEE00XA 0QEF00XA 0QEG00XA Cena netto zł , , , , , ,00 Panel sterowniczy PREXTHERM RSH Kod panelu sterowniczego 0Q2K09XA Cena netto zł 20,00 Pakiet kocioł z palnikiem olejowym SUN PREXTHERM RSH Kod kotła 0QE800XA 0QEB00XA 0QED00XA 0QEE00XA 0QEF00XA 0QEG00XA Kod panelu sterowniczego 0Q2K09XA 0Q2K09XA 0Q2K09XA 0Q2K09XA 0Q2K09XA 0Q2K09XA Kod palnika 0UQAXA 0UQAXA 0UUAXA 0UUAXA - - Typ palnika SUN G50 SUN G50 SUN G70 SUN G Cena netto zł 3 800, , , , Palnik dwustopniowy na gaz G20 (GZ-50), pmin=20mbar (cena palnika) PREXTHERM RSH Kod/typ palnika gazowego dla gazu G20 (GZ-50) pmin=20mbar RS44 TL+MBD420 RS64 TL+MBD Cena netto zł 3 556, , Palnik dwustopniowy na gaz G20 (GZ-50), pmin=50mbar (cena palnika) PREXTHERM RSH Kod/typ palnika gazowego dla gazu G20 (GZ-50) pmin=50mbar - - RS64 TL+MBD42 RS70 TL+MBD45 RS00 TL+MBD45 RS00 TL+MBD420 Cena netto zł , , , ,00 Palnik dwustopniowy na gaz LPG, pmin=37mbar (cena palnika) PREXTHERM RSH Kod/typ palnika gazowego dla gazu LPG RS44 TL+MBD42 RS64 TL+MBD42 RS64 TL+MBD42 RS70 TL+MBD45 RS00 TL+MBD45 - +LPG +LPG +LPG +LPG +LPG Cena netto zł 2 556, , , ,00 2 2,00 - Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Ceny palników Riello nie zawierają kosztów zabudowy, podłączenia elektrycznego, uruchomienia i obsługi gwarancyjnej. Ceny palników nie zawierają kosztów zabudowy i podłączenia elektrycznego. 49

150 KOTŁY OLEJOWO-GAZOWE STALOWE STOJĄCE Wymiary i przyłącza PREXTHERM RSH PRZYŁACZA T-T2 UNI 2278 PN6 DN 80 DN 80 DN 00 DN 00 DN 00 DN 25 T3 2" 2" 2 /2 2 /2 2 /2 3 T4 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" T5 Ø zew. mm WYMIARY A mm B mm C mm D mm E mm F mm G mm H mm I mm L mm L mm M* mm N mm O mm P mm Q* mm R mm * Minimalne wymiary przejścia przez drzwi kotłowni. Legenda Korpus kotła 6 Panel sterowniczy Tabliczka drzwi przednich 6 Zawiasy 2 Drzwi przednie 7 Turbulizatory 2 Tabliczka płyty palnika 3 Komora dymowa 8 Tabliczka znamionowa 3 Oznaczenie króćca bezpieczeństwa T Zasilanie c.o. T4 Spust kotła 4 Panele obudowy 9 Oznaczenie powrotu 4 Tuleja zanurzeniowa T2 Powrót c.o. T5 Króciec spalinowy 5 Podstawa kotła 0 Oznaczenie zasilania 5 Termostat roboczy T3 Króciec bezpieczeństwa T6 Płyta palnika Panel sterowniczy (kod 0Q2K09XA) Legenda. Wyłącznik pompy obiegowej 2. Wyłącznik palnika 3. Wyłącznik kotła 4. Przycisk Test 5. Przycisk odblokowywanie termostatu bezpieczeństwa 6. Temperatura wody w kotle 7. Dioda sygnalizacji włączonego kotła 8. Dioda sygnalizacyjna -szego stopnia palnika 9. Dioda sygnalizacyjna 2-giego stopnia palnika 0. Dioda sygnalizująca blokadę palnika. Dioda sygnalizacyjna termostatu bezpieczeństwa 2. Termostat TR regulacji 2-giego stopnia palnika 3. Termostat TR regulacji -szego stopnia palnika 4. Miejsce na regulator pogodowy. Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 50

151 KOTŁY OLEJOWO-GAZOWE STALOWE STOJĄCE PREXTHERM RSW kw - kocioł stalowy olejowo - gazowy do współpracy z palnikami nadmuchowymi - niskotemperaturowy stojący kocioł stalowy olejowo-gazowy - automatyka regulacyjna i zabezpieczająca - możliwość zastosowania automatyki pogodowej - kocioł przystosowany do współpracy z palnikami olejowymi i gazowymi - standardowo przystosowany do współpracy z palnikami dwustopniowymi - możliwość pracy w kaskadzie - gwarancja 2 lata* PREXTHERM RSW Moc cieplna min. kw wyjściowa maks. kw Obciążenie cieplne min. kw 64, ,3 47,4 70,9 209,5 277,5 364,5 maks. kw 99, Sprawność (80-60 C) Pmax % 92,48 92,00 92,30 9,95 92,25 92,05 92,5 92,30 Pmin % 93,33 93,20 94,30 92,99 93,60 93,50 95,25 93,70 30%Pmax % 93,95 93,65 94,50 93,46 94,24 94,2 95,50 94,9 Certyfikacja Zgodnie z Dyrektywami: 92/42/EEC - Efektywność energetyczna; 90/396/EEC Urządzenia gazowe Całkowita pojemność wodna kotła litry Straty ciśnienia po stronie wodnej 0 C mbar C mbar 2 2, Straty ciśnienia po stronie spalin mbar 0,5 0,7,2,2 2,3 3,3 3,5 4,4 Maksymalne ciśnienie robocze bar Ciężar na sucho kg Kocioł bez panelu sterowniczego PREXTHERM RSW Kod kotła 0QC000XA 0QC00XA 0QC200XA 0QC300XA 0QC400XA 0QC600XA 0QC700XA 0QC800XA Cena netto zł 0 400,00 700, , , , , , ,00 Panel sterowniczy PREXTHERM RSW Kod panelu sterowniczego 0Q2K09XA Cena netto zł 20,00 Pakiet kocioł z palnikiem olejowym SUN PREXTHERM RSW Kod kotła - - 0QC200XA 0QC300XA 0QC400XA 0QC600XA 0QC700XA 0QC800XA Kod panelu sterowniczego - - 0Q2K09XA 0Q2K09XA 0Q2K09XA 0Q2K09XA 0Q2K09XA 0Q2K09XA Kod palnika - - 0U0GAXA 0U0GAXA 0U0JAXA 0U0JAXA 0UQAXA 0UQAXA Typ palnika - - SUN G20 SUN G20 SUN G30 SUN G30 SUN G50 SUN G50 Cena netto zł , , , , , ,00 Palnik olejowy RIELLO (cena palnika) PREXTHERM RSW Kod/typ palnika Palnik dwustopniowy na gaz G20 (GZ-50), pmin=20mbar (cena palnika) PREXTHERM RSW Kod/typ palnika gazowego dla gazu G20 (GZ-50) pmin=20mbar RG 3D TLL X2/60ST BS3D TL+ MBD/2407G RG 3D TLL X 2.25/60ST BS3D TL+ MBD/2407G Cena netto zł 5 802, , BS3D TL+ MBD/240G BS4D TL+ MBD/242G RS34 TL+MBD42 RS34 TL+MBD45 RS44 TL+MBD45 RS44 TL+MBD420 Cena netto zł 7 572, , , , , , , ,00 Palnik dwustopniowy na gaz LPG, pmin=37mbar (cena palnika) PREXTHERM RSW Kod/typ palnika gazowego dla gazu LPG BS3 DTL+ MBD/2407G BS3D TL+ MBD/2407G BS3D TL+ MBD/2407G BS4D TL+ MBD/2407G RS34 TL+ MBD40 RS34 TL+ MBD40 RS44 TL+ MBD40 RS44 TL+ MBD42 +LPG +LPG +LPG +LPG +LPG +LPG +LPG +LPG Cena netto zł 7 852, , , , , , , ,00 Ceny palników Riello nie zawierają kosztów zabudowy, podłączenia elektrycznego, uruchomienia i obsługi gwarancyjnej. Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 5

152 KOTŁY OLEJOWO-GAZOWE STALOWE STOJĄCE Wymiary i przyłącza PREXTHERM RSW PRZYŁACZA T-T2 UNI 2278 PN /2 2 /2 2 /2 2 /2 2 /2 2 /2 T3 " /4 " /4 " /2 " /2 " /2 " /2 " /2 " /2 T4 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" T5 Ø zew. mm WYMIARY A mm B mm C mm D mm E mm F mm G mm H mm I mm L mm L mm M* mm N mm O mm P mm Q* mm R mm * Minimalne wymiary przejścia przez drzwi kotłowni. Legenda Korpus kotła 6 Panel sterowniczy Tabliczka drzwi przednich 6 Zawiasy 2 Drzwi przednie 7 Turbulizatory 2 Tabliczka płyty palnika 3 Komora dymowa 8 Tabliczka znamionowa 3 Oznaczenie króćca bezpieczeństwa T Zasilanie c.o. T4 Spust kotła 4 Panele obudowy 9 Oznaczenie powrotu 4 Tuleja zanurzeniowa T2 Powrót c.o. T5 Króciec spalinowy 5 Podstawa kotła 0 Oznaczenie zasilania 5 Termostat roboczy T3 Króciec bezpieczeństwa T6 Płyta palnika Panel sterowniczy (kod 0Q2K09XA) Legenda. Wyłącznik pompy obiegowej 2. Wyłącznik palnika 3. Wyłącznik kotła 4. Przycisk Test 5. Przycisk odblokowywanie termostatu bezpieczeństwa 6. Temperatura wody w kotle 7. Dioda sygnalizacji włączonego kotła 8. Dioda sygnalizacyjna -szego stopnia palnika 9. Dioda sygnalizacyjna 2-giego stopnia palnika 0. Dioda sygnalizująca blokadę palnika. Dioda sygnalizacyjna termostatu bezpieczeństwa 2. Termostat TR regulacji 2-giego stopnia palnika 3. Termostat TR regulacji -szego stopnia palnika 4. Miejsce na regulator pogodowy. Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 52

153 KOTŁY OLEJOWO-GAZOWE STALOWE STOJĄCE PREXTHERM RSW kw - kocioł stalowy olejowo - gazowy do współpracy z palnikami nadmuchowymi - niskotemperaturowy stojący kocioł stalowy olejowo-gazowy - automatyka regulacyjna i zabezpieczająca - możliwość zastosowania automatyki pogodowej - kocioł przystosowany do współpracy z palnikami olejowymi i gazowymi - standardowo przystosowany do współpracy z palnikami dwustopniowymi - możliwość pracy w kaskadzie - gwarancja 2 lata* PREXTHERM RSW Moc cieplna min. kw wyjściowa maks. kw Obciążenie cieplne min. kw 364, maks. kw Sprawność (80-60 C) Pmax % 92,50 92,56 92,7 93,0 92,95 Pmin % 93,55 93,49 93,30 94,20 93,80 30%Pmax % 94,5 94,32 93,60 94,40 94,20 Certyfikacja Zgodnie z Dyrektywami: 92/42/EEC - Efektywność energetyczna; 90/396/EEC Urządzenia gazowe Całkowita pojemność wodna kotła litry Straty ciśnienia po stronie wodnej 0 C mbar C mbar Straty ciśnienia po stronie spalin mbar 4,3 4,8 4,5 5,6 5,4 Maksymalne ciśnienie robocze bar Ciężar na sucho kg Kocioł bez panelu sterowniczego PREXTHERM RSW Kod kotła 0QCB00XA 0QCD00XA 0QCE00XA 0QCF00XA 0QCG00XA Cena netto zł , , , , ,00 Panel sterowniczy PREXTHERM RSW Kod panelu sterowniczego 0Q2K09XA Cena netto zł 20,00 Pakiet kocioł z palnikiem olejowym SUN PREXTHERM RSW Kod kotła 0QCB00XA 0QCD00XA Kod panelu sterowniczego 0Q2K09XA 0Q2K09XA Kod palnika 0UQAXA 0UUAXA Typ palnika SUN G50 SUN G Cena netto zł , , Palnik dwustopniowy na gaz G20 (GZ-50), pmin=20mbar (cena palnika) PREXTHERM RSW Kod/typ palnika gazowego dla gazu G20 (GZ-50) pmin=20mbar RS64TL+MBD Cena netto zł 9 608, Palnik dwustopniowy na gaz G20 (GZ-50), pmin=50mbar (cena palnika) PREXTHERM RSW Kod/typ palnika gazowego dla gazu G20 (GZ-50) pmin=20mbar - RS64 TL+MBD42 RS70 TL+MBD45 RS00 TL+MBD45 RS00 TL+MBD420 Cena netto zł , , , ,00 Palnik dwustopniowy na gaz LPG, pmin=37mbar (cena palnika) PREXTHERM RSW Kod/typ palnika gazowego dla gazu LPG RS64 TL+MBD42 RS64 TL+MBD42 RS70 TL+MBD45 RS00 TL+MBD45 - +LPG +LPG +LPG +LPG Cena netto zł 9 036, , ,00 2 2,00 - Ceny palników Riello nie zawierają kosztów zabudowy, podłączenia elektrycznego, uruchomienia i obsługi gwarancyjnej. * Minimalne wymiary przejścia przez drzwi kotłowni. ** Graniczna maksymalna różnica temperatur między zasilaniem a powrotem. Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 53

154 KOTŁY OLEJOWO-GAZOWE STALOWE STOJĄCE Wymiary i przyłącza PREXTHERM RSW PRZYŁACZA T-T2 UNI 2278 PN6 DN80 DN80 DN00 DN00 DN00 T /2 2 /2 2 /2 T4 3/4" 3/4" 3/4" 3/4" 3/4" T5 Ø zew. mm WYMIARY A mm B mm C mm D mm E mm F mm G mm H mm I mm L mm L mm M* mm N mm O mm P mm Q* mm R mm * Minimalne wymiary przejścia przez drzwi kotłowni. Legenda Korpus kotła 6 Panel sterowniczy Tabliczka drzwi przednich 6 Zawiasy 2 Drzwi przednie 7 Turbulizatory 2 Tabliczka płyty palnika 3 Komora dymowa 8 Tabliczka znamionowa 3 Oznaczenie króćca bezpieczeństwa T Zasilanie c.o. T4 Spust kotła 4 Panele obudowy 9 Oznaczenie powrotu 4 Tuleja zanurzeniowa T2 Powrót c.o. T5 Króciec spalinowy 5 Podstawa kotła 0 Oznaczenie zasilania 5 Termostat roboczy T3 Króciec bezpieczeństwa T6 Płyta palnika Panel sterowniczy (kod 0Q2K09XA) Legenda. Wyłącznik pompy obiegowej 2. Wyłącznik palnika 3. Wyłącznik kotła 4. Przycisk Test 5. Przycisk odblokowywanie termostatu bezpieczeństwa 6. Temperatura wody w kotle 7. Dioda sygnalizacji włączonego kotła 8. Dioda sygnalizacyjna -szego stopnia palnika 9. Dioda sygnalizacyjna 2-giego stopnia palnika 0. Dioda sygnalizująca blokadę palnika. Dioda sygnalizacyjna termostatu bezpieczeństwa 2. Termostat TR regulacji 2-giego stopnia palnika 3. Termostat TR regulacji -szego stopnia palnika 4. Miejsce na regulator pogodowy. 54

155 KOTŁY OLEJOWO-GAZOWE STALOWE STOJĄCE Wyposażenie dodatkowe Nr katalogowy Opis Cena netto zł FG 200B Zasobnik c.w.u. o pojemności 200 litrów, podłączenie boczne 2 04,00 FG 300B Zasobnik c.w.u. o pojemności 300 litrów, podłączenie boczne 2 369,00 FG 500B Zasobnik c.w.u. o pojemności 500 litrów, podłączenie boczne 6 04,00 FG000B Zasobnik c.w.u. o pojemności 000 litrów, podłączenie boczne 5 57,00 FG500B Zasobnik c.w.u. o pojemności 500 litrów, podłączenie boczne ,00 Automatyka Rozbudowane układy automatyki pogodowej Przykład. Układ realizowany przez zestaw FH00026 L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E Regulator pogodowy sterujący pracą kotła, obiegów grzewczych i obiegu CWU Komplet kostek do reg. E8 3 FH AF Czujnik zewnętrzny 2 4, KF Czujnik kotła VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania) SPF Czujnik zasobnika CWU Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 Przykład 2. Układ realizowany przez zestaw FH Kaskada 2 kotłów z palnikami dwustopniowymi, możliwość rozbudowy kaskady do 8 kotłów przy wykorzystaniu dodatkowych regulatorów Lago 20R dla każdego następnego kotła. Najwyższy stopień zabezpieczenia minimalnej temperatury powrotnej kotłów. Przykład 3. Układ realizowany przez zestaw FH Kaskada 2 kotłów z palnikami dwustopniowymi, możliwość rozbudowy kaskady do 8 kotłów przy wykorzystaniu dodatkowych regulatorów Lago 20R dla każdego następnego kotła. Podstawowy stopień zabezpieczenia minimalnej temperatury powrotnej kotłów. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E Menadżer kaskady, sterowanie pracą 2 obiegów grzewczych i obiegu CWU Komplet kostek do reg. E Lago BASIC Regulator kotła (montaż w kotle) 020R Komplet kostek do reg. Lago 020R 2 5 FH AF Czujnik zewnętrzny KF Czujnik kotła , VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kaskady) SPF Czujnik zasobnika CWU Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, KFS Czujnik zanurzeniowy kω PTC 52, VFAS Czujnik przylgowy kω PTC 69, Skrzynka naścienna WAG3 do E umożliwia łatwą zabudowę regulatora oraz podłączenie elektryczne czujników i urządzeń wykonawczych (pompy, mieszacze) 839,00 4 F07 F07 Złączka przyłączeniowa: kocioł - automatyka 62,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. Ceny automatyki nie zawierają kosztów zabudowy, podłączenia elektrycznego i uruchomienia. 55

156 KOTŁY OLEJOWO-GAZOWE STALOWE STOJĄCE Automatyka Rozbudowane układy automatyki pogodowej Przykład 4. Układ realizowany przez zestaw FH Umożliwia rozbudowę zestawów FH00026 i FH00029 o 2 kolejne obiegi grzewcze z podmieszaniem. Maksymalna ilość obiegów grzewczych - 5. Uwaga: regulator wymaga montażu w skrzynce naściennej WAG. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł E8.24 Regulator pogodowy sterujący pracą do 2 obiegów grzewczych 2 FH Komplet kostek do reg. E VF Czujnik przylgowy mieszacza 2 788,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77, BM8 Cyfrowy moduł pokojowy 750, Skrzynka naścienna WAG do E8 756,00 56

157 PALNIKI OLEJOWE Palniki nadmuchowe olejowe Spis treści Zakres mocy (kw) Strona SUN G6R 3,3-58, 58 SUN G0 47,4-8,8 58 SUN G20 95,0-237,2 59 SUN G30 3,9-355,8 59 SUN G50 89,8-7,6 60 SUN G70 260,9-948,

158 PALNIKI OLEJOWE SUN G6R/G0 palnik olejowy nadmuchowy - seria nowoczesnych nadmuchowych jednostopniowych palników olejowych - SUN G6R posiada wstępny podgrzew paliwa - ustawienie położenia dyszy w stosunku do rury palnikowej przy pomocy śruby regulacyjnej - bardzo dokładna regulacja powietrza dostarczanego do spalania - obudowa z wewnętrzną izolacją termiczną i akustyczna - klapa powietrza zamykana grawitacyjnie - silnik jednofazowy uruchamiający pompę i wentylator chłodzący - sterowanie mikroprocesorem - transformator zapłonowy - złącze elektryczne Palnik SUN G6R SUN G0 Max Min Max Min Moc cieplna kw ,6 47,4 Zużycie paliwa kg/h Paliwo - olej opałowy lekki Hi kwh/kg,86 Gęstość kg/dm 3 0,82-0,85 Lepkość przy 20 C,5 E Działanie jednostopniowy jednostopniowy Zasilanie elektryczne V/Hz V 50Hz V 50Hz Stopień ochrony IP Kod nr 0U08AXA 0U0CAXA CENA netto zł 2 884, ,00 SUN G6R SUN G0 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 58

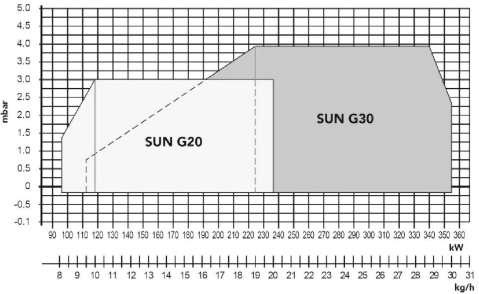

159 PALNIKI OLEJOWE SUN G20/G30 - palnik olejowy dwustopniowy nadmuchowy - seria nowoczesnych nadmuchowych dwustopniowych palników olejowych - ustawienie położenia dyszy w stosunku do rury palnikowej przy pomocy śruby regulacyjnej - bardzo dokładna regulacja powietrza dostarczanego do spalania - obudowa z wewnętrzną izolacją termiczną i akustyczna - klapa powietrza zamykana grawitacyjnie - silnik jednofazowy w modelu G23 i G30 uruchamiający pompę i wentylator chłodzący - sterowanie mikroprocesorem - transformator zapłonowy - złącze elektryczne SUN G20 SUN G30 Palnik Min. stopień Min. 2 stopień Max. 2 stopień Min. stopień Min. 2 stopień Max. 2 stopień Moc cieplna kw 95 8,6 237,2 3,9 225,3 355,8 Zużycie paliwa kg/h , Paliwo - olej opałowy lekki Działanie Hi kwh/kg,86 Gęstość kg/dm 3 0,82-0,85 Lepkość przy 20 C,5 E dwustopniowy Zasilanie elektryczne V/Hz V 50Hz Silnik W 370 Moc elektryczna pobierana W 400 Stopień ochrony IP 40 Kod 0U0GAXA 0U0JAXA CENA netto zł 6 90, ,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 59

160 PALNIKI OLEJOWE SUN G50/G70 - palnik olejowy dwustopniowy nadmuchowy - seria nowoczesnych nadmuchowych dwustopniowych palników olejowych - ustawienie położenia dyszy w stosunku do rury palnikowej przy pomocy śruby regulacyjnej - bardzo dokładna regulacja powietrza dostarczanego do spalania - obudowa z wewnętrzną izolacją termiczną i akustyczna - klapa powietrza zamykana grawitacyjnie - silnik trójfazowy w G50 i G70 uruchamiający pompę i wentylator chłodzący - sterowanie mikroprocesorem - transformator zapłonowy - złącze elektryczne SUN G50 SUN G70 Palnik Min. stopień Min. 2 stopień Max. 2 stopień Min. stopień Min. 2 stopień Max. 2 stopień Moc cieplna kw 89,8 355,8 7,6 260,9 474,4 948,8 Zużycie paliwa kg/h Hi kwh/kg,86,86 Paliwo - olej opałowy lekki Gęstość kg/dm 3 0,82-0,85 0,82-0,85 Lepkość przy 20 C,5 E,5 E Działanie dwustopniowy dwustopniowy Zasilanie elektryczne V/Hz 3-fazowe 400V 50Hz 3-fazowe 400V 50Hz Silnik W Moc elektryczna pobierana W Stopień ochrony IP X0D X0D Kod 0UQAXA 0UUAXA CENA netto zł 8 858, ,00 Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 60

161 SYSTEMY SOLARNE 6

162 UKŁADY SOLARNE Systemy solarne Spis treści Strony ECOTOP VF Kolektor płaski 63 IDRO Grupa hydrauliczna 65 ECOTRONIC Automatyka solarna 65 Zestaw FH00043 Automatyka solarna 66 ECOUNIT Zbiornik dwuwężownicowy 67 62

163 UKŁADY SOLARNE Płaskie kolektory słoneczne ECOTOP VF ECOTOP VF - płaski kolektor słoneczny o układzie pionowym - Powierzchnia absorbera 2,2 m 2, powierzchnia całkowita 2,30 m 2 - Ciężar całkowity 43 kg - Pojemność wodna,5 l - Maksymalne ciśnienie robocze 0 bar - Temperatura stagnacji 75ºC - Współczynnik absorpcji 95% - Współczynnik odbicia 5% - Wysokiej jakości absorber - miedziana płyta powleczona selektywną powłoką z tlenków tytanu - Izolacja z wełny mineralnej - Podłączenie kolektora na czterech szybkozłączkach - Możliwość połączenia do 8 paneli w jednej baterii - Zgodność z normą EN 2975 Typ kolektora ECOTOP VF Wymiary mm 60x2000x80 Powierzchnia absorbera m2 2,2 Ciężar pustego kolektora kg 43 Pojemność wodna l,5 Temperatura stagnacji C 75 Współczynnik absorpcji % 95 Współczynnik odbicia % 5 Przepływ czynnika grzewczego l/h Średnica złączek wodnych cal 3/4 Maksymalne ciśnienie robocze bar 0 Ilość podłączeń kolektora szt. 4 Maksymalna ilość kolektorów w baterii szt. 8 Kod nr 0XCK2RXA CENA netto zł 2 730,00 Ecotop VF * gwarancja wg warunków zawartych w kartach gwarancyjnych 63

164 UKŁADY SOLARNE Akcesoria kolektorów słonecznych Zestawy montażowe na dach skośny standard Zestawy montażowe na dach płaski Zestaw montażowy zawiera komplet akcesoriów do montażu kolektorów ECOTOP VF na dach skośny wykończony dachówką Liczba solarów kod Cena netto , , ,00 Liczba solarów kod Cena netto , , , szt szt. 076, szt szt. 2844, szt szt szt. 258, szt szt szt. 3325, szt szt. 440, szt szt. 3806, szt szt szt. 827, szt szt szt. 4778, szt szt szt. 2009, szt szt szt. 5259,00 Akcesoria hydrauliczne i połączeniowe kod Cena netto Zestaw podstawowy dla kolektora lub baterii 0725X0 88,00 Zestaw połączeniowy pomiędzy 2 kolektorami 07252X0 29,00 Automatyczny odpowietrznik z zaworem odcinającym 07253X0 290,00 Termostatyczny zawór mieszający. Pełni funkcję zabezpieczenia przed poparzeniem 03002X0 443,00 20 Łącznik profila aluminiowego ze śrubami ,00 Łącznik profila kod

165 UKŁADY SOLARNE Akcesoria kolektorów słonecznych IDRO GRUPA HYDRAULICZNA - przystosowana do zabudowy regulatora ECOTRONIC (opcja) - kurek napełniania i opróżniania z instalacji - separator powietrza - termometry na zasilani i powrocie instalacji solarnej - zestaw do zamocowania na ścianie - izolacja - wyjście do podłączenia naczynia wzbiorczego - grupa bezpieczeństwa - zawór bezpieczeństwa 6bar i manometr - zawór regulujący przepływu - rotametr (przepływomierz) - pompa z trzystopniową regulacją MODEL* Wymiary mm 260x x x500 Średnica przyłączy DN25 - GW DN25 - GW DN25 - GW Przepływ min/max l/min 0, Ciśnienie maksymalne bar KOD 0X2000XA 0X200XA 0X2003XA Cena netto zł 75,00 75, ,00 * Dla poprawnego doboru grupy IDRO należy wyliczyć maksymalną możliwą ilość kolektorów w systemie (zweryfikować opory hydrauliczne instalacji) zgodnie z formułą: Liczba kolektorów = [l/min grupy IDRO x 60min. / przepływ nominalny kolektora / powierzchnia absorbera] przepływ nominalny wynosi: 45 l/h/m 2 dla małych instalacji domowych produkujących c.w.u. z kolektorów płaskich (High Flow); 30 l/h/m 2 dla małych instalacji domowych produkujących c.w.u. z kolektorów próżniowych; 5 l/h/m 2 dla duży instalacji solarnych (Low Flow) Przykład: IDRO 6 z kolektorami ECOTOP VF 2.3 (pow. absorbera 2,2m 2 ); wyliczenie: 6 x 60 /45 / 2,2 = 3,62 kolektory Wniosek: z grupą IDRO 6 w małej instalacji domowej na potrzeby c.w.u. mogą pracować maksymalnie 3 kolektory ECOTOP VF 2.3 SOLARNE NACZYNIE WZBIORCZE - przystosowane do wysokich temperatur - odporne na wysokie ciśnienia - membrana odporna na ciecze solarne Ważne Nie instalować zaworów odcinających pomiędzy naczyniem wzbiorczym i instalacją solarną. Naczynie montować króćcem przyłączeniowym do góry. MODEL KOD 0720X X X0 0727X0 0728X0 0729X0 Cena netto zł 40,00 55,00 92,00 499,00 699,00 999,00 ECOTRONIC regulator solarny - sterowanie prostymi układami solarnymi - wyświetlacz cyfrowy ciekłokrystaliczny podświetlany z graficznym interfejsem - możliwość zabudowy wewnątrz grupy IDRO - w komplecie 2 czujniki zanurzeniowe c.w.u. i czujnik solarny. - zasilanie Volt Typ regulatora ECOTRONIC Kod 0X3000XA CENA netto 060,00 Przykład zastosowania 65

166 UKŁADY SOLARNE Automatyka solarna Zestawy automatyki solarnej. Zestaw FH00043 W zestawie znajduje się regulator różnicowy temperatury sterujący różnymi konfiguracjami układów solarnych. Poniżej przedstawiono kilka przykładowych zastosowań LAGO SD3. Uwaga: Regulator umieszczony jest standardowo w skrzynce naściennej co znaczenie ułatwia jego montaż. W skrzynce naściennej umieszczone są wszystkie zaciski prądowe wysokonapięciowe i niskonapięciowe. kod elem. L.p. kod zestawu Nazwa Opis Szt. składowych - LagoSD3 Regulator solarny Lago SD3 2 FH KLF000 Czujnik kolektora Lago SD 3 - SPF000 Czujnik temperatury c.w.u. Lago SD Cena jednostkowa katalogowa netto (PLN) Cena łączna netto (PLN) 90,00 90,00 Razem 90,00 Akcesoria opcjonalne KLF000 Czujnik kolektora Lago SD 4,00 4, SPF000 Czujnik temperatury c.w.u. Lago SD 25,00 25, VF000 Czujnik przylgowy temperatury Lago SD 90,00 90,00 Przykłady zastosowań Poniżej przedstawiono kilka możliwych zastosowań regulatora Lago SD3. Uwaga: Zestaw FH00043 zawiera dwa czujniki kolektora KLF000 i CWU SPF000, do realizacji niektórych przykładów należy uwzględnić więcej czujników (patrz akcesoria opcjonalne). Przykład Przykład 2 Przykład 3 Przykład 4 Przykład 5 Przykład 6 Przykład 7 Przykład 8 66

167 UKŁADY SOLARNE ECOUNIT - zbiornik z podwójną wężownicą - zbiornik pionowy z podwójną wężownicą (wersja 2C ) - zbiornik stalowy pokryty specjalną powłoką - zabezpieczające anody magnezowe montowane seryjnie - dodatkowe zintegrowane grzałki elektryczne (opcja) ECOUNIT 200-2C 300-2C 400-2C 500-2C Pojemność I Pojemność wodna wężownicy (górna/dolna) I 2,4 / 3,8 4,9 / 7,3 5, / 9,8 5, / 2,2 Powierzchnia wymiany góra/dół m 2 0,50 / 0,85 0,90 /,40 0,90 /,70 0,90 / 2,0 Moc (Δt 35 C) kw 22/27 3,5/44 3,5/55 3,5/63 Produkcja c.w.u. (Δt 35 C) l/h 54/ /08 774/35 774/543 Maksymalna temperatura pracy C Przepływ wody grzewczej m 3 /h 2,0 3,0 3,0 3,0 Maksymalne ciśnienie pracy bar Ciężar kg Przyłącza c.w.u. Ø 3/4 Przyłącza wymiennika Ø 3/4 Przyłącza recyrkulacji Ø 3/4 Gniazda czujnika termostatu szt Naczynie zalecane (nie dostarczane patrz tab. nast.. str.) I A mm KW - wejście zimnej wody użytkowej B mm PR - wyjście wody wymiennika dolnego C mm PV - wejście wody wymiennika dolnego D mm Z - cyrkulacja E mm PR2 wyjście wody wymiennika górnego F mm PV - wejście wody wymiennika dolnego G mm WW - wyjście c.w.u. H mm L mm M mm Kod nr 0X00XA 0X0XA 0X02XA 0X03XA CENA netto zł 4 223, , , ,00 Kod Opis CENA netto 07300X0 Kompletny zestaw grzałek elektrycznych zintegrowanych z kołnierzami i termostatami 500W 592, X0 regulującymi 2000W 7,00 Ilość kolektorów szt. Zalecane zestawy ECOTOP VF m 2 ECOUNIT pojemność litry Ilość osób * max 2, , , , , * P.S. dane orientacyjne odnoszą się do kolektorów właściwie zainstalowanych. Dobór najlepszej instalacji powinien zostać wykonany biorąc pod uwagę rzeczywiste zużycie c.w.u. na osobę. Opis: Tr-2 - powłoka/osłona czujnika termostatu Ø6 mm - rewizja 2 - podstawa 3 - anoda magnezowa 4 - termometr 67

168 UKŁADY SOLARNE Przykładowe schematy instalacji solarnych Układ (kotły dwufunkcyjne) Układ - 2 (kotły dwufunkcyjne) Układ 3 (kotły jednofunkcyjne) DIVATOP ECONCEPT TECH 25 C ECONCEPT 5 A DOMIPROJECT ECONCEPT TECH 35 C ECONCEPT TECH 8 A DOMITECH ECONCEPT STRATOS 25 ECONCEPT TECH 25 A ECONCEPT STRATOS 35 ECONCEPT TECH 35 A DIVATOP 60 DIVATOP H (DIVATOP) Układ Układ 2 Układ 3 68

169 ZASOBNIKI C.W.U. Zasobniki c.w.u. Spis treści Pojemność (litry) Strona FG 50G Pojemność 50 litrów, przyłącza od góry FG 200G Pojemność 200 litrów, przyłącza od góry FG 40B Pojemność 40 litrów, przyłącza boczne FG 200B Pojemność 200 litrów, przyłącza boczne 69 FG 300B Pojemność 300 litrów, przyłącza boczne FG 500B Pojemność 500 litrów, przyłącza boczne FG 000B Pojemność 000 litrów, przyłącza boczne FG 500B Pojemność 500 litrów, przyłącza boczne 69

170 ZASOBNIKI C.W.U. Zasobniki c.w.u. - Wszystkie wyjścia w górnej dennicy. Idealne do współpracy z kotłami wiszącymi. - Krótki czas nagrzewania wody dzięki zwiększonej mocy wężownicy. - Powłoka antykorozyjna najwyższej jakości EXTRA GLASS wypalana w temp. 850 C - Duża anoda magnezowa - Ocieplenie stanowi warstwa pianki polistyrenowej o dużej grubości - Wydajność: do 950 l/h FG 50G - zasobnik c.w.u. o pojemności 50 litrów FG 200G - zasobnik c.w.u. o pojemności 200 litrów Model Pojemność CENA netto FG 50G 50 litrów 2 095,00 FG 200G 200 litrów 2 450,00 - Krótki czas nagrzewania wody dzięki zwiększonej mocy wężownicy. - Powłoka antykorozyjna najwyższej jakości EXTRA GLASS wypalana w temp. 850 C - Duża anoda magnezowa - Ocieplenie stanowi warstwa pianki polistyrenowej o dużej grubości - Wydajność: do 740 l/h FG 40B - zasobnik c.w.u. o pojemności 40 litrów Model Pojemność CENA netto FG 40B 40 litrów 895,00 - Krótki czas nagrzewania wody dzięki zwiększonej mocy wężownicy. - Powłoka antykorozyjna najwyższej jakości EXTRA GLASS wypalana w temp. 850 C - Duża anoda magnezowa - Ocieplenie stanowi warstwa pianki polistyrenowej o dużej grubości - Wydajność: do 250 l/h FG 200B - zasobnik c.w.u. o pojemności 200 litrów FG 300B - zasobnik c.w.u. o pojemności 300 litrów Model Pojemność CENA netto FG 200B 200 litrów 2 250,00 FG 300B 300 litrów 2 680,00 - Zbiorniki o dużych pojemnościach - Wymienniki z wężownicą spiralną - Powłoka antykorozyjna najwyższej jakości EXTRA GLASS wypalana w temp. 850 C - Ocieplenie stanowi warstwa pianki poliuretanowej o dużej grubości - Wydajność: FG 500B - zasobnik c.w.u. o pojemności 500 litrów, wydajność do 640 l/h FG 000B - zasobnik c.w.u. o pojemności 000 litrów, wydajność do 20 l/h FG 500B - zasobnik c.w.u. o pojemności 500 litrów, wydajność do 20 l/h Model Pojemność CENA netto FG 500B 500 litrów 6 500,00 FG 000B 000 litrów 6 300,00 FG 500B 500 litrów ,00 70

171 ZASOBNIKI C.W.U. FG 50G, FG 200G Zbiorniki zaprojektowane do montażu pod kotłami wiszącymi, wyposażone w pojedynczą wężownicę spiralną. Wyprowadzenie króćców w górnej części zbiornika umożliwia łatwy i szybki montaż. INFORMACJE DODATKOWE: - Wewnętrzne pokrycie antykorozyjne wykonane z emali ceramicznej EXTRA GLASS - Skuteczna izolacja termiczna grubości 55mm z pianki polistyrenowej - Obudowa - biały skay - Anoda magnezowa - Rewizja - Termometr TYP FG 50G FG 200G Pojemność litry Najwyższe ciśnienie robocze MPa 0,6 0,6 Pow. wymiennika m 2,2,6 Moc wymiennika (70/0/450C) kw Wydajność l/h Średnica wewnętrzna d mm Średnica zewnętrzna D mm Wysokość z izolacją L mm Otwór rewizyjny mm Dopływ zimnej wodny R Odpływ wody do c.o. R Osłona czujnika Cyrkulacja R Dopływ gorącej wody z c.o. R Odpływ c.w.u. R Wejście na termometr G /2 /2 L mm R 500 3/ /8 *Nie ujęty w dostawie UWAGA: anodę należy wymieniać przynajmniej co 2 miesięcy 7

172 ZASOBNIKI C.W.U. FG 40B, FG 200B, FG 300B Zbiorniki wyposażone w pojedynczą wężownicę spiralną. INFORMACJE DODATKOWE: - Wewnętrzne pokrycie antykorozyjne wykonane z emalii ceramicznej EXTRA GLASS - Skuteczna izolacja termiczna grubości 55 mm z pianki polistyrenowej - Obudowa - biały skay - Anoda magnezowa - Rewizja - Osłona czujnika z mufą /2 - Termometr TYP FG 40B FG 200B FG 300B Pojemność litry Najwyższe ciśnienie robocze MPa 0,6 0,6 0,6 Powierzchnia wymiennika m 2 0,95,6,6 Moc wymiennika (70/0/45 C) kw Wydajność l/h Moc wymiennika (80/0/45 C) kw 30,4 5 5 Wydajność l/h Dobowe zużycie energii** kw/24h,36 3 3,5 Czas nagrzewania do 40 C h 2,6,5 Zapotrzebowanie na wodę grzewczą z kotła c.o. m 3 /h 2,6 2,7 3 FG 40B **przy utrzymaniu stałej temperatury wody 65 C We wszystkich wymiennikach stojących wyjścia na termometr i rewizję są przesunięte o 800 w stosunku do osi pozostałych muf. FG 200B, FG 300B TYP FG 40B FG 200B FG 300B h h h h h h L mm D mm D mm *Nie ujęty w dostawie UWAGA: anodę należy wymieniać przynajmniej co 2 miesięcy 72

173 ZASOBNIKI C.W.U. FG 500B, FG 000B, FG 500B Zbiorniki o dużych pojemnościach - 500, 000, 500 litrów do zastosowań przemysłowych wyposażone w pojedynczą wężownicę spiralną INFORMACJE DODATKOWE: - Wewnętrzne pokrycie antykorozyjne wykonane z emali ceramicznej EXTRA GLASS - Skuteczna izolacja termiczne grubości do 70mm z pianki poliuretanowej - Obudowa - biały skay - Anoda magnezowa - Rewizja - Termometr TYP Wężownica FG 500B c.o. Pojemność l 500 Maksymalna dopuszczalna temperatura o C 00 Maksymalne dopuszczalne ciśnienie bar 6 Ciśnienie obliczeniowe zbiornika bar 7 Ciśnienie próbne wymiennika bar 0 Ciśnienie próbne zbiornika bar 0 Powierzchnia wymiennika m 2 2,0 Pojemność wymiennika l 2,6 Współczynnik wydajności NL NL 7,5 Zapotrzebowanie na wodę grzewczą c.o. m 3 /h 2,7 Stała wydajność (70/0/45 o C) l/h 50 Moc kw 48 Stała wydajność (80/0/45 o C) l/h 530 Moc kw 64 Strata ciśnienia wymiennika mbar 277 Wymiary Wysokość przyłącza c.w.u. GS mm 230 Wysokość przyłącza c.o. (powrót) GS2 mm 30 Wysokość osłony czujnika (c.o.) GS3 mm 520 Wysokość przyłącza cyrkulacji GS4 mm 840 Wysokość przyłącza c.o. (zasilanie) GS5 mm 960 Wysokość przyłącza c.w.u. GS6 mm 640 Wysokość urządzenia L mm 880 Średnica zbiornika (bez izolacji) Ø mm 600 Średnica z izolacją Ø mm 700 Izolacja z twardej pianki poliuretanowej mm 50 Obudowa zewnętrzna Przyłącza hydrauliczne skay Zimna woda / ciepła woda Gw Cyrkulacja Gw 3/4 Obieg c.o. (zasilanie/powrót) Gw E-mufa (grzałka) Gw /2 Kołnierz Ø 80/5 Osłona czujnika R 3/8" Termometr Gw /2 Anoda magnezowa cale 2 Waga (pusty) kg 95 FG 500B TYP FG 000B FG 500B Pojemność l Powierzchnia wymiennika m 2 2,67 2,67 Moc wymiennika (70/0/45 C) kw 64,8 64,8 Wydajność l/h Moc wymiennika (80/0/45 C) kw 86,4 86,4 Wydajność l/h Zapotrzebowanie na wodę grzewczą z kotła c.o. m 3 /h 4,5 4,5 Najwyższe ciśnienie robocze MPa 0,6 0,6 TYP FG 000B FG 500B h h h h h h h h L D 040 d 900 s 70 p 550 m 80 FG 000B, FG 500B *Nie ujęty w dostawie UWAGA: anodę należy wymieniać przynajmniej co 2 miesięcy. 73

174 AUTOMATYKA AUTOMATYKA Spis treści Typ Strona ROMEO W RF Adaptacyjny regulator pokojowy bezprzewodowy 75 ROMEO W Adaptacyjny regulator pokojowy 75 FE3000 TX Regulator pokojowy bezprzewodowy 76 FE3000 Regulator pokojowy 76 FH Automatyka pogodowa 77 FH Automatyka solarna 90 DADO ZONE Kompletny zestaw hydrauliczny - NOWOŚĆ! 9 74

175 AUTOMATYKA Adaptacyjne regulatory pokojowe KOD - 030XA ROMEO W RF - zdalny bezprzewodowy sterownik adaptacyjny kotła z funkcją regulacji temperatury wewnętrznej w pomieszczeniu. Tryby działania: automatyczny, ciągły, z regulacją czasową, zarówno dla centralnego ogrzewania jak i dostarczania ciepłej wody do celów użytkowych z niezależnym programowaniem. Tygodniowy programator czasowy centralnego ogrzewania o następujących charakterystykach: Sześć poziomów dziennej temperatury otoczenia dla każdego dnia tygodnia Minimalny przedział czasowy programowania wynoszący 30 minut Pięć wstępnie określonych programów Możliwość działania w trybie ręcznym - Funkcja wakacyjna daje możliwość zaoszczędzenia zaoszczędzenia energii podczas nieobecności w dom. Możliwość nastawy od godziny do 45 dni Zawsze aktywne zabezpieczenie przed zamarzaniem Tygodniowy programator czasowy c.w.u. o następujących charakterystykach: Dwa tryby pracy: ECO/COMFORT Minimalny przedział czasowy programowania wynoszący 30 minut Dwa wstępnie określone programy Wyświetlanie wartości odczytywanych przez czujniki kotła, między innymi ciśnienie w instalacji, temperatura zewnętrzna i moc palnika. Diagnostyka i informacje o nieprawidłowościach funkcjonowania. Cena netto 720,00 zł KOD XA ROMEO W - zdalny sterownik adaptacyjny kotła z funkcją regulacji temperatury wewnętrznej w pomieszczeniu. Tryby działania: automatyczny, ciągły, z regulacją czasową, zarówno dla centralnego ogrzewania jak i dostarczania ciepłej wody do celów użytkowych z niezależnym programowaniem. Tygodniowy programator czasowy centralnego ogrzewania o następujących charakterystykach: Sześć poziomów dziennej temperatury otoczenia dla każdego dnia tygodnia Minimalny przedział czasowy programowania wynoszący 30 minut Pięć wstępnie określonych programów Możliwość działania w trybie ręcznym - Funkcja wakacyjna daje możliwość zaoszczędzenia zaoszczędzenia energii podczas nieobecności w dom. Możliwość nastawy od godziny do 45 dni Zawsze aktywne zabezpieczenie przed zamarzaniem Cena netto 484,00 zł Tygodniowy programator czasowy c.w.u. o następujących charakterystykach: Dwa tryby pracy: ECO/COMFORT Minimalny przedział czasowy programowania wynoszący 30 minut Dwa wstępnie określone programy Wyświetlanie wartości odczytywanych przez czujniki kotła, między innymi ciśnienie w instalacji, temperatura zewnętrzna i moc palnika. Diagnostyka i informacje o nieprawidłowościach funkcjonowania. 75

176 AUTOMATYKA Regulatory pokojowe FE 3000 TX FE 3000TX COMFORT - jest bezprzewodowym programowalnym regulatorem termostatycznym umożliwiającym w optymalny sposób sterowanie kotłem dla uzyskania wymaganej temperatury w pomieszczeniach. Dzięki przekazywaniu sygnału droga radiową zbędne jest prowadzenie przewodów pomiędzy regulatorem, a kotłem. Tryb 7d daje możliwość dokonania odrębnych ustawień temperatur dla każdego dnia tygodnia - 6 nastaw temperatur dla dni roboczych (pn. - pt.) - 4 nastawy temperatur na weekend (sob. - nd.) - Minimalny przedział czasowy programowania wynoszący 30 minut Cena netto 534,00 zł Tryb 5:2d daje możliwość dokonania wspólnych ustawień temperatury dla dni roboczych (od poniedziałku do piątku) oraz odrębnych zakresów dla soboty i dla niedzieli. - 6 nastaw temperatur dla dni roboczych (pn. - pt.) - 4 nastawy na weekend (sob. - nd.) - Minimalny przedział czasowy programowania wynoszący 30 minut Dodatkowo możliwe jest: - stała nastawa określonej temperatury - sterowanie ręczne - podwyższenie lub obniżenie temperatury aktywne do zakończenia programu działania - temperatura komfortowa - podwyższenie lub obniżenie temperatury na okres od do 23 godzin niezależnie od nastawionego programu - podtrzymanie wakacyjne - ustawienie określonej temperatury na okres od do 99 dni FE 3000 FE 3000 COMFORT - jest programowalnym regulatorem termostatycznym umożliwiającym w optymalny sposób sterowanie kotłem dla uzyskania wymaganej temperatury w pomieszczeniach. Cena netto 32,00 zł Tryb 7d daje możliwość dokonania odrębnych ustawień temperatur dla każdego dnia tygodnia - 6 nastaw temperatur dla dni roboczych (pn. - pt.) - 4 nastawy temperatur na weekend (sob.- nd.) - Minimalny przedział czasowy programowania wynoszący 30 minut Tryb 5:2d daje możliwość dokonania wspólnych ustawień temperatury dla dni roboczych (od poniedziałku do piątku) oraz odrębnych zakresów dla soboty i dla niedzieli. - 6 nastaw temperatur dla dni roboczych (pn. - pt.) - 4 nastawy na weekend (sob. - nd.) - Minimalny przedział czasowy programowania wynoszący 30 minut Dodatkowo możliwe jest: - stała nastawa określonej temperatury - sterowanie ręczne - podwyższenie lub obniżenie temperatury aktywne do zakończenia programu działania - temperatura komfortowa - podwyższenie lub obniżenie temperatury na okres od do 23 godzin niezależnie od nastawionego programu - podtrzymanie wakacyjne - ustawienie określonej temperatury na okres od do 99 dni 76

177 AUTOMATYKA POGODOWA Automatyka pogodowa Zestawy automatyki pogodowej. Zestaw FH00036 L.p. kod zestawu kod elem. składowych Lago032 Nazwa Opis Szt. Regulator pogodowy sterujący pracą kotła, obiegów grzewczych i obiegu CWU AF Czujnik zewnętrzny Czujnik przylgowy zasilania (np. mieszacza, powrotu, VF zasilania kotła wiszącego) FH KF Czujnik kotła stojącego Cena jednostkowa katalogowa netto zł Cena łączna netto zł 933,00 933, SPF Czujnik zasobnika CWU 64,00 64, VF FBR2 W zestawie znajduje się regulator pogodowy sterujący standardowo: kotłem wiszącym lub stojącym jednostopniowym obiegiem grzewczym pompowym obiegiem grzewczym z podmieszaniem (np. ogrzewania podłogowego) obiegiem ciepłej wody użytkowej (zasobnik CWU) Uwaga: Regulator umieszczony jest standardowo w skrzynce naściennej co znaczenie ułatwia jego montaż. W skrzynce naściennej umieszczone są wszystkie zaciski prądowe wysokonapięciowe (np. pomp, siłowników mieszaczy) i niskonapięciowe (np. czujnikowe). Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania) Akcesoria opcjonalne Czujnik temperatury pomieszczenia (Uwaga: do regulatora Lago 032 można podłączyć tylko czujnik FBR2) 69,00 69,00 Razem 066,00 77,00 77, Lago FB Cyfrowy moduł pomieszczenia 378,00 378,00 Przykład. Zestaw FH00036 sterowanie wiszącym kotłem jednofunkcyjnym kondensacyjnym lub niskotemperaturowym. Sprzęgło hydrauliczne oddziela obieg kotła od odbiorników ciepła. Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze z wykorzystaniem zestawu FH Przykład 2. Zestaw FH00036, sterowanie kotłami typu RENDIMAX N PV 6-30 z zabudowaną fabrycznie pompą obiegową kotła. Uwaga: pompa kotła sterowana jest z poziomu regulatora poprzez przekaźnik wielofunkcyjny. Nie zaleca się rozbudowy tego układu o dodatkowe obiegi grzewcze. Przykład 3. Zestaw FH00036, sterowanie kotłami stojącymi jednofunkcyjnymi z zabudowaną fabrycznie pompą obiegową kotła. Sprzęgło hydrauliczne oddziela obieg kotła od odbiorników ciepła. Uwaga: pompa obiegowa kotła sterowana jest z poziomu elektroniki kotła (dotyczy kotłów wyposażonych w elektroniczne płytki sterujące). Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze z wykorzystaniem zestawu FH

178 AUTOMATYKA POGODOWA Automatyka pogodowa Zestawy automatyki pogodowej. Zestaw FH00036 Przykład 4. Zestaw FH00036, sterowanie kotłami stojącymi jednofunkcyjnymi bez zabudowanej fabrycznie pompy obiegowej kotła. Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze z wykorzystaniem zestawu FH Przykład 5. Zestaw FH zestaw FH00043 z dodatkowym czujnikiem F5, sterowanie kotłem jednofunkcyjnym kondensacyjnym lub niskotemperaturowym ze wspomaganiem układu CO i CWU z dodatkowego źródła ciepła np. solarów. Sprzęgło hydrauliczne oddziela obieg kotła od odbiorników ciepła. W przykładzie tym zastosowano kombinowany zbiornik BUFOROWY z możliwością podgrzewania CWU zasilany z dodatkowego źródło ciepła, kolektorów słonecznych. Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze z wykorzystaniem zestawu FH Przykład 6. Zestaw FH zestaw FH00043 z dodatkowym czujnikiem F5, sterowanie kotłem jednofunkcyjnym kondensacyjnym lub niskotemperaturowym ze wspomaganiem układu CO i CWU z dodatkowego źródła ciepła np. kominka z płaszczem wodnym. Sprzęgło hydrauliczne oddziela obieg kotła od odbiorników ciepła. W przykładzie tym zastosowano kombinowany zbiornik BUFOROWY z możliwością podgrzewania CWU zasilany z dodatkowego źródło ciepła. Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze z wykorzystaniem zestawu FH

179 AUTOMATYKA POGODOWA Automatyka pogodowa Zestawy automatyki pogodowej 2. Zestaw FH00044 W zestawie znajduje się regulator pogodowy sterujący standardowo: kotłem wiszącym lub stojącym jednostopniowym obiegiem grzewczym pompowym obiegiem grzewczym z podmieszaniem (np. ogrzewania podłogowego) Opcjonalnie ten sam zestaw może być wykorzystany do rozbudowania ww. układu, steruję on wówczas: obiegiem grzewczym z podmieszaniem (np. ogrzewania podłogowego) Uwaga: dla takiego zastosowania do regulatora nie podłącza się czujnika KF Uwaga: Regulator umieszczony jest standardowo w skrzynce naściennej co znaczenie ułatwia jego montaż. W skrzynce naściennej umieszczone są wszystkie zaciski prądowe wysokonapięciowe (np. pomp, siłowników mieszaczy) i niskonapięciowe (np. czujnikowe). Do przesyłu danych między regulatorami Lago wykorzystuje się protokół komunikacyjny CAN BUS. L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena netto zł Lago032 Regulator pogodowy sterujący pracą kotła i obiegów grzewczych AF Czujnik zewnętrzny FH00044 Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła VF wiszącego) KF Czujnik kotła stojącego 933, FBR2 Akcesoria opcjonalne Czujnik temperatury pomieszczenia (Uwaga: do regulatora Lago 032 można podłączyć tylko czujnik FBR2) 77, Lago FB Cyfrowy moduł pomieszczenia 378, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kotła wiszącego) 69,00 Przykład. Zestaw FH00044, serowanie kotłami dwufunkcyjnymi, obiegiem grzewczym bezpośrednim oraz obiegiem grzewczy z podmieszaniem (np. ogrzewania podłogowego). Ciepła woda użytkowa sterowana wyłącznie z poziomu kotła. Przykład 2. Zestaw FH00044 ma również zastosowanie jako rozszerzający do sterowania kolejnymi obiegami grzewczymi z podmieszaniem. Przykład 3. Zestaw FH00044, sterowanie kotłami stojącymi dwufunkcyjnymi z zabudowaną fabrycznie pompą obiegową kotła. Sprzęgło hydrauliczne oddziela obieg kotła od odbiorników ciepła. Uwaga: Ciepła woda użytkowa sterowana z poziomu automatyki kotła (rysunek przedstawia kocioł z zabudowanym zasobnikiem CWU) Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze z wykorzystaniem również zestawu FH

180 AUTOMATYKA POGODOWA Automatyka pogodowa Zestawy automatyki pogodowej 2. Zestaw FH00044 Przykład 4. Zestaw FH00044, sterowanie kotłami stojącymi dwufunkcyjnymi bez zabudowanej fabrycznie pompy obiegowej kotła. Uwaga: Ciepła woda użytkowa sterowana z poziomu automatyki kotła (rysunek przedstawia kocioł z zabudowanym zasobnikiem CWU) Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze z wykorzystaniem zestawu FH Przykład 5. Zestaw FH00044, sterowanie kotłami stojącymi dwufunkcyjnymi z zabudowaną fabrycznie pompą obiegową kotła. Sprzęgło hydrauliczne oddziela obieg kotła od odbiorników ciepła. Uwaga: Ciepła woda użytkowa sterowana z poziomu automatyki kotła (rysunek przedstawia kocioł z zabudowanym wymiennikiem płytowym CWU). Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze z wykorzystaniem zestawu FH

181 AUTOMATYKA POGODOWA Automatyka pogodowa Zestawy automatyki pogodowej 3. Zestaw FH00025 W zestawie znajduje się regulator pogodowy sterujący standardowo: kotłem jednostopniowym obiegiem grzewczym pompowym obiegiem grzewczym z podmieszaniem (np. ogrzewania podłogowego) obiegiem ciepłej wody użytkowej (zasobnik CWU) Uwaga: Regulator wymaga montażu w pulpicie elektrycznym kotła lub w skrzynce naściennej WAG. Wykorzystanie skrzynki naściennej znacznie ułatwia montaż regulatora, ponieważ jest ona wyposażona we wszystkie zaciski prądowe wysokonapięciowe (np. pomp, siłowników mieszaczy) i niskonapięciowe (np. czujnikowe). L.p. kod kod elem. Cena jednostkowa Nazwa Opis Szt. zestawu składowych katalogowa netto zł Cena łączna netto zł E Regulator pogodowy sterujący pracą kotła, obiegów 400,00 400,00 grzewczych i obiegu CWU Komplet kostek do reg. E8 37,25 44, AF Czujnik zewnętrzny 50,00 50,00 4 FH KF Czujnik kotła 52,00 52, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, 2 69,00 38,00 zasilania) SPF Czujnik zasobnika CWU 64,00 64,00 Razem 848,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77,00 77, BM8 Cyfrowy moduł pokojowy 750,00 750, Skrzynka naścienna WAG do E8 756,00 756,00 Przykład. Zestaw FH00025, sterowanie kotłem jednofunkcyjnym z palnikiem jednostopniowym. Sprzęgło hydrauliczne oddziela obieg kotła od odbiorników ciepła. Przekaźnik wielofunkcyjny steruje pompą obiegową kotła. Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH Przykład 2. Zestaw FH00025, sterowanie kotłem jednofunkcyjnym z palnikiem jednostopniowym. Przekaźnik wielofunkcyjny steruje pompą cyrkulacyjna CWU. Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH Przykład 3. Zestaw FH00025, sterowanie kotłem jednofunkcyjnym z palnikiem jednostopniowym. Przekaźnik wielofunkcyjny steruje pompą krótkiego obiegu (zabezpieczenie niskotemperaturowe kotła). Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH

182 AUTOMATYKA POGODOWA Automatyka pogodowa Zestawy automatyki pogodowej 4. Zestaw FH00026 W zestawie znajduje się regulator pogodowy sterujący standardowo: Kotłem z palnikiem dwustopniowym 2 obiegami grzewczymi z podmieszaniem obiegiem ciepłej wody użytkowej (zasobnik CWU) Uwaga: Regulator wymaga montażu w pulpicie elektrycznym kotła lub w skrzynce naściennej WAG. Wykorzystanie skrzynki naściennej znacznie ułatwia montaż regulatora, ponieważ jest ona wyposażona we wszystkie zaciski prądowe wysokonapięciowe (np. pomp, siłowników mieszaczy) i niskonapięciowe (np. czujnikowe). L.p. kod kod elem. Cena jednostkowa Nazwa Opis Szt. zestawu składowych katalogowa netto zł Cena łączna netto zł E Regulator pogodowy sterujący pracą kotła, obiegów 624,00 624,00 grzewczych i obiegu CWU Komplet kostek do reg. E8 44,00 44, AF Czujnik zewnętrzny 50,00 50,00 FH KF Czujnik kotła 52,00 52, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, 3 69,00 207,00 zasilania) SPF Czujnik zasobnika CWU 64,00 64,00 Razem 2 4,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77,00 77, BM8 Cyfrowy moduł pokojowy 750,00 750, Skrzynka naścienna WAG do E8 756,00 756,00 Przykład. Zestaw FH00026, sterowanie kotłem z palnikiem dwustopniowym. Przekaźnik wielofunkcyjny steruje pompą krótkiego obiegu (zabezpieczenie niskotemperaturowe kotła). Przekaźnik wielofunkcyjny 2 steruje pompą cyrkulacyjną CWU. Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH Przykład 2. Zestaw FH00026, sterowanie kotłem z palnikiem dwustopniowym. Obieg grzewczy 2 zaprogramowany do ochrony niskotemperaturowej kotła z wykorzystaniem zaworu trzydrogowego. Przekaźnik wielofunkcyjny 2 steruje pompą cyrkulacyjną CWU. Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH Przykład 3. Zestaw FH00026, sterowanie kotłem z palnikiem dwustopniowym. Sprzęgło hydrauliczne oddziela obieg kotła od odbiorników ciepła. Przekaźnik wielofunkcyjny steruje pompą obiegową kotła. Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH

183 AUTOMATYKA POGODOWA Automatyka pogodowa Zestawy automatyki pogodowej 4. Zestaw FH00026 Przykład 4. Zestaw FH00026, sterowanie kotłem z palnikiem dwustopniowym. Sprzęgło hydrauliczne oddziela obieg kotła od odbiorników ciepła. Obieg grzewczy 2 zaprogramowany do ochrony niskotemperaturowej kotła z wykorzystaniem zaworu trzydrogowego. Przekaźnik wielofunkcyjny 2 steruje pompą cyrkulacyjną CWU. Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH Przykład 5. Zestaw FH00026, sterowanie kotłem z palnikiem dwustopniowym. Obieg grzewczy 2 zaprogramowany do sterowania obiegiem basenowym (wymagany jest dodatkowy czujnik temp. wody basenowej VF lub KF - pomiar temp. np. w wymienniku płytowym). Przekaźnik wielofunkcyjny steruje pompą krótkiego obiegu (zabezpieczenie niskotemperaturowe kotła). Przekaźnik wielofunkcyjny 2 steruje pompą cyrkulacyjną CWU. Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH

184 AUTOMATYKA POGODOWA Automatyka pogodowa Zestawy automatyki pogodowej 5. Zestaw FH00027 Powyższy zestaw ma zastosowanie w rozbudowie standardowych układów grzewczych o dodatkowe obiegi. Łącząc ze sobą kilka zestawów FH00027 można tworzyć rozbudowane systemy grzewcze, w którym maksymalna ilość obiegów wynosi 5. Do przesyłu danych między regulatorami wykorzystuje się protokół komunikacyjny CAN BUS. W zestawie znajduje się regulator pogodowy sterujący standardowo: 2 obiegami grzewczymi z podmieszaniem Uwaga: Regulator wymaga montażu w skrzynce naściennej WAG. Wykorzystanie skrzynki naściennej znacznie ułatwia montaż regulatora, ponieważ jest ona wyposażona we wszystkie zaciski prądowe wysokonapięciowe (np. do podłączenia: pomp, siłowników mieszaczy) i niskonapięciowe (np. czujnikowe). L.p. kod zestawu kod elem. składowych Nazwa Opis Szt. Cena jednostkowa katalogowa netto zł Przykład. Zestaw FH00027, sterowanie 2 obiegami z podmieszaniem. Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH Cena łączna netto zł E8.24 Regulator pogodowy sterujący pracą do 2 obiegów grzewczych 530,00 530,00 2 FH Komplet kostek do reg. E8.2 20,00 20, VF Czujnik przylgowy mieszacza 2 69,00 38,00 Razem 788,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77,00 77, BM8 Cyfrowy moduł pokojowy 750,00 750, Skrzynka naścienna WAG do E8 756,00 756,00 Przykład 2. Zestaw FH00027, sterowanie: obieg grzewczy zaprogramowany do przygotowania CWU (niezależny dodatkowy obieg CWU w systemie) obiegiem z podmieszaniem oraz. przekaźnik wielofunkcyjny steruje pompą cyrkulacyjną CWU. Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH

185 AUTOMATYKA POGODOWA Automatyka pogodowa Zestawy automatyki pogodowej 6. Zestaw FH00029 L.p. kod zestawu kod elem. składowych W zestawie znajdują się regulatory sterujące standardowo: Kaskadą dwóch kotłów z palnikami dwustopniowymi (możliwość rozbudowy kaskady do 8 kotłów z wykorzystaniem dodatkowych regulatorów Lago BASIC 020R) 2 obiegami grzewczymi z podmieszaniem obiegiem ciepłej wody użytkowej (zasobnik CWU) Zabezpieczeniem niskotemperaturowym kotłów na powrocie poprzez zawory trzydrogowe lub pompy krótkiego obiegu. Uwaga: Menadżer kaskady wymaga montażu w skrzynce naściennej WAG3. Wykorzystanie skrzynki naściennej znacznie ułatwia montaż regulatora, ponieważ jest ona wyposażona we wszystkie zaciski prądowe wysokonapięciowe (np. pomp, siłowników mieszaczy) i niskonapięciowe (np. czujnikowe). Regulatory kotłowe Lago wymagają montażu w pulpicie elektrycznym kotłów. Nazwa Opis Szt. Cena jednostkowa katalogowa netto zł Cena łączna netto zł E Menadżer kaskady, sterowanie pracą 2 obiegów grzewczych i obiegu CWU 665,00 748, Komplet kostek do reg. E8 44,00 44, Lago BASIC Regulator kotła (montaż w kotle) 020R 2 980,00 960, Komplet kostek do reg. Lago 020R 2 06,00 22,00 5 FH AF Czujnik zewnętrzny 50,00 50, KF Czujnik kotła 2 52,00 04, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kaskady) 5 69,00 345, SPF Czujnik zasobnika CWU 64,00 64,00 Razem 4 627,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77,00 77, BM8 Cyfrowy moduł pokojowy 750,00 750, KFS Czujnik zanurzeniowy kω PTC 52,00 52, VFAS Czujnik przylgowy kω PTC 69,00 69, Skrzynka naścienna WAG3 do E umożliwia łatwą zabudowę regulatora oraz podłączenie elektryczne czujników i urządzeń wykonawczych (pompy, mieszacze) 839,00 839,00 Przykład. Zestaw FH00029, sterowanie kaskadą 2 kotłów z palnikami dwustopniowymi, obiegiem przygotowania CWU i 2 obiegami z podmieszaniem. Przekaźnik wielofunkcyjny 4 steruje pompą cyrkulacyjną CWU. Sprzęgło hydrauliczne oddziela obieg pierwotny kotłów od odbiorników ciepła, do ochrony niskotemperaturowej kotłów zastosowano zawory trzydrogowe. Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH Przykład 2. Zestaw FH00029, sterowanie kaskadą 2 kotłów z palnikami dwustopniowymi, obiegiem przygotowania CWU i 2 obiegami z podmieszaniem. Przekaźnik wielofunkcyjny 4 steruje pompą cyrkulacyjną CWU. Do ochrony niskotemperaturowej kotłów zastosowano zawory trzydrogowe. Uwaga: Z uwagi na zwiększone wydajności pomp kotłowych w poniższym rozwiązaniu należy zastosować obejście B łączące kolektor zasilający i powrotny. Należy pamiętać, że w skrajnych warunkach może dojść do zamknięcia wszystkich obiegów z mieszaczami, wówczas odpowiednio dobrana średnica obejścia powinna zapewnić pracę pomp kotłowych w zakresie ich charakterystyki. Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH

186 AUTOMATYKA POGODOWA Automatyka pogodowa Zestawy automatyki pogodowej 6. Zestaw FH00029 Przykład 3. Zestaw FH00029, sterowanie kaskadą 2 kotłów z palnikami dwustopniowymi, obiegiem przygotowania CWU i 2 obiegami z podmieszaniem. Przekaźnik wielofunkcyjny 4 steruje pompą cyrkulacyjną CWU. Sprzęgło hydrauliczne oddziela obieg pierwotny kotłów od odbiorników ciepła, pełniąc jednocześnie funkcję ochrony niskotemperaturowej kotłów dzięki zwiększonej wydajności pomp kotłowych. Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH Przykład 4. Zestaw FH00029, sterowanie kaskadą 2 kotłów z palnikami dwustopniowymi, obiegiem przygotowania CWU i 2 obiegami z podmieszaniem. Przekaźnik wielofunkcyjny 4 steruje pompą cyrkulacyjną CWU. Do ochrony niskotemperaturowej kotłów wykorzystano pompy krótkiego obiegu. Uwaga: W obiegach kotłowych zastosowano zawory klapowe K, umożliwiają one odseparowanie od układu nie pracującego kotła. Siłowniki klapowe ze sterowaniem 3-punktowym wymagają zastosowania dodatkowych przekaźników pośredniczących, ponieważ regulator Lago BASIC przystosowany jest standardowo do sterowania pompą kotłową. Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH

187 AUTOMATYKA POGODOWA Automatyka pogodowa Zestawy automatyki pogodowej 7. Zestaw FH00037 L.p. kod zestawu kod elem. składowych W zestawie znajduje się regulator sterujący standardowo: Kaskadą 2 kotłów wiszących lub 2 kotłów jednostopniowych (brak możliwości rozbudowy kaskady o kolejne kotły) 2 obiegami grzewczymi z podmieszaniem obiegiem ciepłej wody użytkowej (zasobnik CWU) Uwaga: Menadżer kaskady wymaga montażu w skrzynce naściennej WAG. Wykorzystanie skrzynki naściennej znacznie ułatwia montaż regulatora, ponieważ jest ona wyposażona we wszystkie zaciski prądowe wysokonapięciowe (np. pomp, siłowników mieszaczy) i niskonapięciowe (np. czujnikowe). Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH Nazwa Opis Szt. Cena jednostkowa katalogowa netto zł Cena łączna netto zł E Regulator pogodowy sterujący pracą 2 kotłów wiszących w kaskadzie, 2 obiegów grzewczych i obiegu 624,00 624,00 CWU Komplet kostek do reg. E8 44,00 44,00 3 FH AF Czujnik zewnętrzny 50,00 50, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania) 4 69,00 276, SPF Czujnik zasobnika CWU 64,00 64,00 Razem 2 58,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77,00 77, BM8 Cyfrowy moduł pokojowy 750,00 750, Skrzynka naścienna WAG do E8 756,00 756,00 Przykład. Zestaw FH00037, sterowanie kaskadą 2 kotłów wiszących, obiegiem przygotowania CWU i 2 obiegami z podmieszaniem. Przekaźnik wielofunkcyjny 2 steruje pompą cyrkulacyjną CWU. Sprzęgło hydrauliczne oddziela obieg pierwotny kotłów od odbiorników ciepła. Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH Przykład 2. Zestaw FH00037, sterowanie kaskadą 2 kotłów stojących typu Econcept , obiegiem przygotowania CWU i 2 obiegami z podmieszaniem. Przekaźnik wielofunkcyjny steruje pompą cyrkulacyjną CWU. Sprzęgło hydrauliczne oddziela obieg pierwotny kotłów od odbiorników ciepła. Kotły wyposażone są standardowo w kolektor zasilający i powrotny. Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH Przykład 3. Zestaw FH00037, sterowanie kaskadą 2 kotłów jednostopniowych, obiegiem przygotowania CWU i 2 obiegami z podmieszaniem. Przekaźnik wielofunkcyjny steruje pompą kotła, przekaźnik wielofunkcyjny 2 steruje pompą kotła 2. Sprzęgło hydrauliczne oddziela obieg pierwotny kotłów od odbiorników ciepła. Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH

188 AUTOMATYKA POGODOWA Automatyka pogodowa Zestawy automatyki pogodowej 8. Zestaw FH00030 W zestawie znajduje się regulator sterujący standardowo: Kaskadą 4 kotłów wiszących (brak możliwości rozbudowy kaskady o kolejne kotły) obiegiem grzewczym pompowym (bezpośrednim) obiegiem grzewczym z podmieszaniem obiegiem ciepłej wody użytkowej (zasobnik CWU) Uwaga: Menadżer kaskady wymaga montażu w skrzynce naściennej WAG2. Wykorzystanie skrzynki naściennej znacznie ułatwia montaż regulatora, ponieważ jest ona wyposażona we wszystkie zaciski prądowe wysokonapięciowe (np. pomp, siłowników mieszaczy) i niskonapięciowe (np. czujnikowe). Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH L.p. kod zestawu kod elem. składowych E8.440 Nazwa Opis Szt. Menadżer kaskady 4 kotłów wiszących, sterowanie pracą 2 obiegów grzewczych i obiegu CWU Cena jednostkowa katalogowa netto zł Cena łączna netto zł 748,00 748, Komplet kostek do reg. E8 44,00 44,00 3 FH AF Czujnik zewnętrzny 50,00 50, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, zasilania kaskady) 2 69,00 38, SPF Czujnik zasobnika CWU 64,00 64,00 Akcesoria opcjonalne Razem 2 44, FBR2 Czujnik temperatury pomieszczenia 77,00 77, BM8 Cyfrowy moduł pokojowy 720,00 720, Skrzynka naścienna WAG2 do E8.440 umożliwia łatwą zabudowę regulatora oraz podłączenie elektryczne czujników i urządzeń wykonawczych (pompy, mieszacze) 756,00 756,00 Przykład. Zestaw FH00030, sterowanie kaskadą 4 kotłów wiszących, obiegiem przygotowania CWU, obiegiem bezpośrednim i obiegiem z podmieszaniem. Sprzęgło hydrauliczne oddziela obieg pierwotny kotłów od odbiorników ciepła. Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH Przykład 2. Zestaw FH00030, sterowanie kaskadą 4 kotłów stojących typu Econcept , obiegiem przygotowania CWU, obiegiem bezpośrednim i obiegiem z podmieszaniem. Sprzęgło hydrauliczne oddziela obieg pierwotny kotłów od odbiorników ciepła. Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH

189 AUTOMATYKA POGODOWA Automatyka pogodowa Zestawy automatyki pogodowej 9. Zestaw FH00039 W zestawie znajduje się regulator sterujący standardowo: Kaskadą kotłów ECONCEPT 5-0 sygnałem 0-0V 2 obiegami grzewczymi z podmieszaniem obiegiem ciepłej wody użytkowej (zasobnik CWU) Uwaga: Menadżer kaskady wymaga montażu w skrzynce naściennej WAG3. Wykorzystanie skrzynki naściennej znacznie ułatwia montaż regulatora, ponieważ jest ona wyposażona we wszystkie zaciski prądowe wysokonapięciowe (np. pomp, siłowników mieszaczy) i niskonapięciowe (np. czujnikowe). Uwaga: Istnieje możliwość rozbudowy układu o dodatkowe obiegi grzewcze (do 5) z wykorzystaniem zestawów FH L.p. kod kod elem. Cena jednostkowa katalogowa netto zł Nazwa Opis Szt. zestawu składowych Cena łączna netto zł E Menadżer kaskady, sterowanie pracą 2 obiegów grzewczych 748,00 748,00 i obiegu CWU Komplet kostek do reg. E8 44,00 44,00 3 FH AF Czujnik zewnętrzny 50,00 50, VF Czujnik przylgowy zasilania (np. mieszacza, powrotu, 3 69,00 207,00 zasilania kaskady) SPF Czujnik zasobnika CWU 64,00 64,00 Razem 2 23,00 Akcesoria opcjonalne FBR2 Czujnik temperatury pomieszczenia 77,00 77, BM8 Cyfrowy moduł pokojowy 720,00 720, KFS Czujnik zanurzeniowy kω PTC 52,00 52, VFAS Czujnik przylgowy kω PTC 69,00 69, Skrzynka naścienna WAG3 do E umożliwia łatwą zabudowę regulatora oraz podłączenie elektryczne czujników i urządzeń wykonawczych (pompy, mieszacze) 839,00 839,00 Przykład. Zestaw FH Sterowanie kotłami typu ECONCEPT 5-0 pojedynczo lub w układzie kaskadowy do 5 kotłów sygnałem 0-0V. Kotły komunikują się między sobą 89

190 AUTOMATYKA POGODOWA Automatyka solarna Zestawy automatyki solarnej. Zestaw FH00043 W zestawie znajduje się regulator różnicowy temperatury sterujący różnymi konfiguracjami układów solarnych. Poniżej przedstawiono kilka przykładowych zastosowań LAGO SD3. Uwaga: Regulator umieszczony jest standardowo w skrzynce naściennej co znaczenie ułatwia jego montaż. W skrzynce naściennej umieszczone są wszystkie zaciski prądowe wysokonapięciowe i niskonapięciowe. kod elem. L.p. kod zestawu Nazwa Opis Szt. składowych - LagoSD3 Regulator solarny Lago SD3 2 FH KLF000 Czujnik kolektora Lago SD 3 - SPF000 Czujnik temperatury c.w.u. Lago SD Cena jednostkowa katalogowa netto zł Cena łączna netto zł 90,00 90,00 Razem 90,00 Akcesoria opcjonalne KLF000 Czujnik kolektora Lago SD 4,00 4, SPF000 Czujnik temperatury c.w.u. Lago SD 25,00 25, VF000 Czujnik przylgowy temperatury Lago SD 90,00 90,00 Przykłady zastosowań Poniżej przedstawiono kilka możliwych zastosowań regulatora Lago SD3. Uwaga: Zestaw FH00043 zawiera dwa czujniki kolektora KLF000 i CWU SPF000, do realizacji niektórych przykładów należy uwzględnić więcej czujników (patrz akcesoria opcjonalne). Przykład Przykład 2 Przykład 3 Przykład 4 Przykład 5 Przykład 6 Przykład 7 Przykład 8 90

191 DADO ZONE - ZESTAW HYDRAULICZNY DADO ZONE - kompletny zestaw hydrauliczny - NOWOŚĆ! DADO ZONE DADO ZONE jest zestawem hydraulicznym do zasilania (w zależności od konfiguracji) bezpośrednich lub niskotemperaturowych obiegów grzewczych lub ewentualnie obiegu ciepłej wody użytkowej. Zestaw ten może być wyposażony w automatykę sterującą wszystkimi niezbędnymi podzespołami. Automatyka sterująca DADO ZONE może komunikować się z kotłami FERROLI tzw. protokołem komunikacyjnym OPENTHERM. Kompletny zestaw hydrauliczny wyposażony w: - sprzęgło hydrauliczne z automatycznym odpowietrznikiem - akcesoria dla obiegu bezpośredniego (grzejnikowego) - akcesoria dla obiegu niskotemperaturowego (np. ogrzewania podłogowego) - okablowaną automatykę pogodową dla każdego obiegu Wersja podtynkowa oraz natynkowa. Nr katalogowy Opis Cena netto zł 0WARA00A 0WARB00A DADO ZONE Kompletny zestaw hydrauliczny wyposażony w: - sprzęgło hydrauliczne z automatycznym odpowietrznikiem - akcesoria dla obiegu bezpośredniego (grzejnikowego) - akcesoria dla obiegu niskotemperaturowego (np. ogrzewania podłogowego) - okablowaną automatykę pogodową dla każdego obiegu WERSJA PODTYNKOWA 3 700,00 WERSJA NATYNKOWA Wkrótce dostępna 0WAR00A Zestaw rozszerzający do DADO ZONE: - akcesoria dla 2 obiegu bezpośredniego (grzejnikowego) lub pompa ładująca c.w.u. 575,00 0WAR030A Zestaw rozszerzający do DADO ZONE: - akcesoria dla 2 obiegu niskotemperaturowego (np. ogrzewania podłogowego) 988,00 WERSJA PODTYNKOWA WERSJA NATYNKOWA Przykładowy schemat układu zrealizowanego na bazie zestawu hydraulicznego DADO ZONE 9

192 GRZEJNIKI ALUMINIOWE 92

193 Grzejniki aluminiowe Spis treści Typ Strona POL. Grzejniki aluminiowe trzywylotowe 94 POL./80 Grzejniki aluminiowe trzywylotowe 95 Akcesoria do grzejników 96 93

194 GRZEJNIKI ALUMINIOWE Grzejniki aluminiowe POL. - trzywylotowe grzejniki aluminiowe Nowoczesne grzejniki aluminiowe POL. są odlewane ciśnieniowo ze specjalnego stopu aluminium, o wysokiej odporności na korozję, dzięki czemu są one niezwykle trwałe. Dodatkową zaletą jest ich niska waga co ułatwia instalację. Specjalnie konstrukcja zapewnia wydajną emisję ciepła przy niskiej inercji termicznej, co oznacza minimalizację czasu w którym osiągają zadaną temperaturę. Estetyczne i eleganckie grzejniki POL. doskonale komponują się w każdym pomieszczeniu. Kontrolować aby woda wypełniająca obieg miała ph miedzy 7-8. Odległość od ściany min. 30 mm, od podłogi 20 mm. W przypadku montażu we wnęce zapewnić minimum 00 mm wolnej przestrzeni nad grzejnikiem. Zalecane jest aby każdy grzejnik wyposażyć w zawór odpowietrzający. Szeroka gama wymiarów pozwala dokładnie dopasować grzejniki do wymagań instalacji. Produkowany w Polsce. Maksymalne ciśnienie pracy wynosi 6 bar 08 głębokość wysokość rozstaw szer. pojemność ciężar eksponent stała Moc przyłączy wody EN442 KOD CENA MODEL Δt=50ºK netto zł mm mm mm mm litry kg n Km wat/elem. ( element) POL ,0 43, ,3,04,2927 0,565 88, ,00 POL ,0 58, ,37,39,3096 0,693 6, ZPB0P5A0A 45,00 POL ,0 68, ,44,53,3220 0, , ,00 POL ,0 88, ,53,93,3466 0, , ,00 Uchwyty montażowe do grzejników 28,00 LICZBA ELEMENTÓW SZEROKOŚĆ ZESTAWU L

195 GRZEJNIKI ALUMINIOWE Grzejniki aluminiowe POL./80 - trzywylotowe grzejniki aluminiowe Nowoczesne grzejniki aluminiowe POL./80 są odlewane ciśnieniowo ze specjalnego stopu aluminium, o wysokiej odporności na korozję, dzięki czemu są one niezwykle trwałe. Dodatkową zaletą jest ich niska waga co ułatwia instalację. Specjalnie konstrukcja zapewnia wydajną emisję ciepła przy niskiej inercji termicznej, co oznacza minimalizację czasu w którym osiągają zadaną temperaturę. Estetyczne i eleganckie grzejniki POL./80 doskonale komponują się w każdym pomieszczeniu. Kontrolować aby woda wypełniająca obieg miała ph miedzy 7-8. Odległość od ściany min. 30 mm, od podłogi 20 mm. W przypadku montażu we wnęce zapewnić minimum 00 mm wolnej przestrzeni nad grzejnikiem. Zalecane jest aby każdy grzejnik wyposażyć w zawór odpowietrzający. Szeroka gama wymiarów pozwala dokładnie dopasować grzejniki do wymagań instalacji. Produkowany w Polsce. Maksymalne ciśnienie pracy wynosi 6 bar 08 głębokość wysokość rozstaw szer. pojemność ciężar eksponent stała Moc przyłączy wody EN442 KOD CENA MODEL Δt=50ºK netto zł mm mm mm mm litry kg n Km wat/elem. ( element) POL.5/ ,0 58, ,35,30,3074 0, ,7 ZPB0P5AA 45,00 Uchwyty montażowe do grzejników 28,00 LICZBA ELEMENTÓW SZEROKOŚĆ ZESTAWU L

196 GRZEJNIKI ALUMINIOWE Komplet korków grzejnikowych redukcyjnych x /2 Opakowanie zawiera komplet dla jednego grzejnika, w jego skład wchodzą: - korek grzejnikowy redukcyjny lewy "x/2" 2 szt. - korek grzejnikowy redukcyjny prawy "x/2" 2 szt. - uszczelka korka teflonowana 4 szt. - odpowietrznik ręczny /2" szt. - kluczyk do odpowietrznika szt. - korek zaślepiający /2" szt. Parametry pracy: - maks. ciśnienie,6 Mpa - maks. temperatura 00 C Nazwa KOD NETTO ZŁ Komplet korków grzejnikowych redukcyjnych x /2 KOR.KPL.KO 6,00 Uchwyty montażowe do grzejników Nazwa KOD NETTO ZŁ Uchwyty montażowe do grzejników ZZBZP5AZA 28,00 Klucz do skręcania grzejników Klucz składa się z dwóch elementów co ułatwia jego transport i przechowywanie. Nazwa KOD NETTO ZŁ Klucz do skręcania grzejników CHI.UNI.PO 20,00 96

197 KLIMATYZACJA 97

198 KLIMATYZACJA Klimatyzacja Spis treści Strona GENIUS INVERTER Monosplit 200 CHARM INVERTER Monosplit 202 FLEX INVERTER Multisplit 204 NCS PC0 INVERTER Kasetonowe 207 Zasada działania. Cechą charakterystyczną urządzenia chłodzącego typu INVERTER jest system kontroli wydajności sprężarki poprzez regulację jej prędkości obrotowej. Prędkość ta jest regulowana płynnie poprzez falownik w zależności od warunków zewnętrznych oraz zapotrzebowania. Dzięki temu uzyskujemy: - szybkość reakcji na zmieniające się warunki otoczenia dającą zmniejszenie zużycia energii elektrycznej do 30% w stosunku do urządzeń pracujących w systemie ON/OFF - szybkie i dynamiczne zwiększenie prędkości obrotowej sprężarki powoduje skrócenie czasu osiągnięcia maksymalnej wydajności. Czas ten osiągany jest średnio /3 szybciej niż w zwykłych urządzeniach typu Split. 98

199 KLIMATYZACJA Opis funkcji klimatyzatorów Zdalne sterownie (pilot) kontrolujące wszystkie funkcje klimatyzatora Filtry podstawowe do samodzielnego czyszczenia Filtry elektrostatyczne z węglem aktywnym dostarczane w wyposażeniu urządzenia Funkcja SWING regulacja strumienia powietrza - skrzydełko Timer bazowy włącz/wyłącz Timer dzienny włącz/wyłącz Funkcja autodiagnostyki automatycznej podczas każdego włączenia klimatyzatora Zachowanie programu i przywrócenie automatyczne w przypadku spadku lub zaniku napięcia Tryb AUTO; w funkcji Cool/Heat na podstawie temperatury otoczenia lub zadanej, utrzymuje temperaturę w pomieszczeniu Tryb DRY; szybkie osuszanie przy chłodzeniu Tryb FAN; praca jednostki wewnętrznej w funkcji wentylacji (bez grzania i chłodzenia) Automatyczna regulacja szybkości wentylatora Tryb nocny SLEEP; podwyższa komfort użytkowania w nocy poprzez autoregulację szybkości pracy wentylatora i nastawionej temperatury Tryb TURBO; działanie z maksymalną wydajnością dla jak najszybszego osiągnięcia zadanej temperatury Pompa skroplin kondensatu na zewnątrz jednostki Klasa wydajności Energetycznej wg normy 2002/3/CE. Klasy od A (większa wydajność) do G (niższa) Freon ekologiczny R40A wg Protokołu z Montrealu, nie uszkadza strefy ozonowej ponieważ pozbawiony jest HCFC Freon ekologiczny R407C wg Protokołu z Montrealu, nie uszkadza strefy ozonowej ponieważ pozbawiony jest HCFC Tryb redukcji ilości energii elektrycznej potrzebnej do pracy urządzenia Technologia INVERTER ze stałą pracą sprężarki (DC) Sprężarka pracująca w sposób ciągły w tym urządzeniu gwarantuje wydajność elektromechaniczną od 30% wyższą niż systemy stosowane w INVERTERACH tradycyjnych (AC) Produkty opisane tym symbolem mają certyfikaty EUROVENT Produkty kompatybilne z ROHS zgodnie z dyrektywą EC 2002/95 99

200 KLIMATYZACJA GENIUS PC0 INVERTER - monosplit naścienny z pompą ciepła - ekologiczny freon R40A - klasa wydajności A - jednostka wewnętrzna o atrakcyjnym i nowoczesnym desinge - tryb automatyczny, funkcja Turbo - jednostka zewnętrzna jest wyposażona w wyciszającą obudowę zasłaniającą przyłączenia rur oraz odprowadzenie skroplin - grill z łatwym i szybkim dostępem do filtra węglowego oraz antybakteryjnego, co ułatwia ich czyszczenie - automatyczne przywrócenie nastaw w przypadku spadku napięcia - tryb działania nocnego - jednostka zewnętrzna jest zabezpieczona antykorozyjnie Model moc chłodnicza moc grzewcza pobór mocy elektrycznej jednostka wewnętrzna jednostka zewnętrzna Kod CENA netto ) (2) ) ciężar ciężar Wat Wat kw kg kg nr zł , AF32F+2BF32F 4 48, , A2F32F+2B2F32F 4 728,00 temperatura powietrza zewnętrznego = 35 C B.S. temperatura powietrza otoczenia = 27 C B.S. / 9 C B.U. pompa ciepła powietrza zewnętrznego = 7 C BS / 6 o C B.U. temperatura powietrza otoczenia = 20 C B.S. (B.S. temperatura wg termometru suchego / B.U. temperatura wg termometru mokrego) Jednostka wewnętrzna Jednostka zewnętrzna **punkty w programie GRZEJ DO DECHY Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 200

201 KLIMATYZACJA GENIUS INVERTER 9 2 Nominalna wydajność chłodnicza () znamionowa W max W Całkowity pobór mocy przy chłodzeniu znamionowa W Funkcja osuszania l/h,2,2 Nominalna moc cieplna (2) znamionowa W max W Całkowity pobór mocy przy ogrzewaniu W Klasa efektywności energetycznej zgodnie z dyrektywami 2002/3/CE chłodzenie grzanie Czynnik chłodniczy R40A R40A Zasilanie V/faz/Hz 230//50 230//50 Natężenie przepływu powietrza jednostki wewnętrznej max m 3 /h Ciśnienie akustyczne jedn. wewnętrznej (3) max/śr/min db(a) 38/34/30 40/37/32 Ciężar netto jedn. wew. kg Ciśnienie akustyczne jedn. zewnętrznej (3) db(a) Ciężar netto jedn. zewn. kg Przyłącza instalacji cieczy cal /4 /4 Przyłącza instalacji gazu cal 3/8 3/8 () Temperatura powietrza zewnętrznego = 35 C B.S. - Temperatura powietrza otoczenia = 27 C.B.S. /9 C B.U. (2) Temperatura zewnętrzna = 7 C B.S. - Temperatura powietrza otoczenia = 20 C B.S. (3) Ciśnienie akustyczne zmierzone w odległości m: jedn. zewn. w polu swobodnym, jedn. wew. w otoczeniu 00 m3 z czasem pogłosu 0,5 sekundy. B.S. temperatura wg termometru suchego B.U. temperatura wg termometru mokrego 20

202 KLIMATYZACJA CHARM INVERTER - monosplit naścienny z pompą ciepła - ekologiczny freon R40A - klasa wydajności A - jednostka wewnętrzna o atrakcyjnym i nowoczesnym desinge - duży wyświetlacz wskazujący temperaturę umieszczony na brzegu urządzenia - jednostka zewnętrzna jest wyposażona w wyciszającą obudowę zasłaniającą przyłączenia rur oraz odprowadzenie skroplin - grill z łatwym i szybkim dostępem do filtra, co ułatwia jego czyszczenie - automatyczne przywrócenie nastaw w przypadku spadku napięcia - tryb działania nocnego - jednostka zewnętrzna jest zabezpieczona antykorozyjnie Model moc chłodnicza moc grzewcza pobór mocy elektrycznej jednostka wewnętrzna jednostka zewnętrzna Kod CENA netto ) (2) ) ciężar ciężar Wat Wat kw kg kg nr zł , AF02F+2BF02F 4 9, , A2F02F+2B2F02F 4 378, , A3F02F+2B3F02F 6 026,00 temperatura powietrza zewnętrznego = 35 C B.S. temperatura powietrza otoczenia = 27 C B.S. / 9 C B.U. pompa ciepła powietrza zewnętrznego = 7 C BS / 6 o C B.U. temperatura powietrza otoczenia = 20 C B.S. (B.S. temperatura wg termometru suchego / B.U. temperatura wg termometru mokrego) Jednostka wewnętrzna MODEL A mm B mm C mm Jednostka zewnętrzna MODEL A mm B mm C mm **punkty w programie GRZEJ DO DECHY Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 202

203 KLIMATYZACJA CHARM INVERTER Nominalna wydajność chłodnicza () znamionowa W max W Całkowity pobór mocy przy chłodzeniu znamionowa W Funkcja osuszania l/h 0,8,2,2 Nominalna moc cieplna (2) znamionowa W max W Całkowity pobór mocy przy ogrzewaniu W Klasa efektywności energetycznej zgodnie z dyrektywami 2002/3/CE chłodzenie grzanie Czynnik chłodniczy R40A R40A R40A Zasilanie V/faz/Hz 230//50 230//50 230//50 Natężenie przepływu powietrza jednostki wewnętrznej max m 3 /h Ciśnienie akustyczne jedn. wewnętrznej (3) max/śr/min db(a) 35/3/27 37/33/28 45/43/4 Ciężar netto jedn. wew. kg Ciśnienie akustyczne jedn. zewnętrznej (3) db(a) Ciężar netto jedn. zewn. kg Przyłącza instalacji cieczy cal /4 /4 /4 Przyłącza instalacji gazu cal 3/8 3/8 /2 () Temperatura powietrza zewnętrznego = 35 C B.S. - Temperatura powietrza otoczenia = 27 C.B.S. /9 C B.U. (2) Temperatura zewnętrzna = 7 C B.S. - Temperatura powietrza otoczenia = 20 C B.S. (3) Ciśnienie akustyczne zmierzone w odległości m: jedn. zewn. w polu swobodnym, jedn. wew. w otoczeniu 00 m3 z czasem pogłosu 0,5 sekundy. B.S. temperatura wg termometru suchego B.U. temperatura wg termometru mokrego 203

204 KLIMATYZACJA FLEX INVERTER - multisplit z pompą ciepła - ekologiczny freon R40A - jednostka zewnętrzna wyposażona w podwójny kompresor rotacyjny - jednostka zewnętrzna powlekana zabezpieczona antykorozyjnie - grill z łatwym i szybkim dostępem do filtra, co ułatwia jego czyszczenie - automatyczne przywrócenie nastaw w przypadku spadku napięcia - tryb działania nocnego - jednostka zewnętrzna jest wyposażona w wyciszającą obudowę zasłaniającą przyłączenia rur oraz odprowadzenie skroplin - od dwóch do czterech jednostek wewnętrznych Model moc chłodnicza moc grzewcza pobór mocy elektrycznej jednostka wewnętrzna jednostka zewnętrzna Kod CENA netto FLEX () (2) () ciężar ciężar INVERTER Wat Wat kw kg kg nr zł JEDNOSTKI ZEWNĘTRZNE FLEX , BB7302F 4 400,00 FLEX , BB8302F 6 00,00 FLEX , BB9302F 7 300,00 FLEX , BBA302F 7 850,00 JEDNOSTKI WEWNĘTRZNE CHARM FLEX A7F02F 000,00 CHARM FLEX A8F02F 30,00 CHARM FLEX A9F02F 280,00 CHARM FLEX AAF02F 480,00 GENIUS FLEX A8F32F 235,00 GENIUS FLEX A9F32F 494,00 temperatura powietrza zewnętrznego = 35 C B.S. temperatura powietrza otoczenia = 27 C B.S. / 9 C B.U. pompa ciepła powietrza zewnętrznego = 7 C BS / 6 o C B.U. temperatura powietrza otoczenia = 20 C B.S. (B.S. temperatura wg termometru suchego / B.U. temperatura wg termometru mokrego) Jednostka wewnętrzna CHARM MODEL A mm B mm C mm Jednostka wewnętrzna GENIUS Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 204

205 KLIMATYZACJA Jednostka zewnętrzna FLEX MODEL A mm B mm Możliwe kombinacje instalacji Jednostka zewnętrzna Maksymalna ilość jednostek Liczba jednostek Optymalna kombinacja Możliwe kombinacje , 7+9, 9+9 / , Jednostka zewnętrzna Maksymalna ilość jednostek Liczba jednostek Optymalna kombinacja Możliwe kombinacje 2 2+2, 7+8, 9+8, 2+8 / , , 7+9+9, 7+9+2, 7+2+2, 9+9+9, 9+9+2, 9+2+2, 7+7+8, 7+9+8, 9+9+8, 7+2+8, 9+2+8, Jednostka zewnętrzna Maksymalna ilość jednostek Liczba jednostek Optymalna kombinacja Możliwe kombinacje , 7+9+9, 7+9+2, , 9+9+2, , , , , , , , , , , , , , , , , , ,

206 KLIMATYZACJA Dane techniczne dla jednostki zewnętrznej FLEX Wydajność chłodnicza () max W nom. W min. W Całkowity pobór mocy przy chłodzeniu znamionowa W EER* znamionowa W/W 3,33 3,2 3,2 3,23 Moc cieplna (2) max W nom. W min. W Całkowity pobór mocy przy ogrzewaniu W COP* W/W 3,22 3,62 3,62 3,63 Klasa efektywności energetycznej chłodzenie zgodnie z dyrektywami 2002/3/CE grzanie Czynnik chłodniczy R40A R40A R40A R40A Zasilanie V/faz/Hz 230//50 230//50 230//50 230//50 Natężenie przepływu powietrza jednostki zewnętrznej max m 3 /h Ciśnienie akustyczne jedn. zewnętrznej (3) db(a) Ciężar netto jedn. zewn. kg Przyłącza instalacji cieczy cal /4 - /4 /4 - /4 /4 - /4 - /4 /4 - /4 - /4 - /4 Przyłącza instalacji gazu cal 3/8-3/8 3/8 - /2 3/8-3/8-3/8 3/8-3/8-3/8-3/8 Dane techniczne dla jednostki wewnętrznej CHARM Wydajność chłodnicza () W Moc cieplna (2) W Zasilanie V/faz/Hz 230//50 230//50 230//50 230//50 Natężenie przepływu powietrza jednostki wewnętrznej max m 3 /h Ciśnienie akustyczne jedn. wewnętrznej (3) max/śr/min db(a) 37/33/29 38/34/30 40/36/32 46/43/38 Ciężar netto jedn. wew. kg 2 3 Przyłącza instalacji cieczy cal /4 /4 /4 /4 Przyłącza instalacji gazu cal 3/8 3/8 /2 /2 GENIUS 9 2 Wydajność chłodnicza () W Moc cieplna (2) W Zasilanie V/faz/Hz 230//50 230//50 Natężenie przepływu powietrza jednostki wewnętrznej max m 3 /h Ciśnienie akustyczne jedn. wewnętrznej (3) max/śr/min db(a) 38/34/30 40/37/32 Ciężar netto jedn. wew. kg Przyłącza instalacji cieczy cal /4 /4 Przyłącza instalacji gazu cal 3/8 /2 206

207 KLIMATYZACJA 00 pkt.** NCS PC0 INVERTER - monosplit kasetonowy z pompą ciepła - ekologiczny freon R40A - jednostka wewnętrzna o atrakcyjnym i nowoczesnym desinge - wyposażony w technologię INVERTER o stałej pracy sprężarki - jednostka zewnętrzna jest wyposażona w wyciszającą obudowę zasłaniającą przyłączenia rur oraz odprowadzenie skroplin - grill z łatwym i szybkim dostępem do filtra, co ułatwia jego czyszczenie - automatyczne przywrócenie nastaw w przypadku spadku napięcia - tryb działania nocnego - jednostka zewnętrzna jest zabezpieczona antykorozyjnie Model moc chłodnicza Moc grzewcza pobór mocy elektrycznej jednostka wewnętrzna jednostka zewnętrzna Kod Cena netto NCS PC0 ) (2) ) ciężar ciężar Wat Wat kw kg kg nr zł ,7 25,0 36 2B3Q02F + 2A9F02F + 20Z0266F 7 33, ,49 36,5 5 2B4Q02F + 2A9G02F + 20Z0267F 0 299, ,50 44,5 28 2B7T02F + 2A9H02F + 20Z0267F 7 499, ,40 44,5 28 2B7T0BF + 2A9H02F + 20Z0267F 9 053, ,60 44,5 28 2BKT02F + 2A9I02F + 20Z0267F 20 74, ,70 44,5 28 2BKT0BF + 2A9I02F + 20Z0267F , ,60 44,5 28 2B8T02F + 2A9J02F + 20Z0267F 2 872, ,70 44,5 28 2B8T0BF + 2A9J02F + 20Z0267F ,00 MODEL A mm B mm C mm D mm E mm MODEL L mm H mm D mm **punkty w programie GRZEJ DO DECHY Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 207

208 KLIMATYZACJA NCS PC0 INV Nominalna wydajność chłodnicza () W Minimalna wydajność chłodnicza W Całkowity pobór mocy przy chłodzeniu () kw,7 2,49 3,50 3,40 4,60 4,70 5,60 5,70 Minimalny pobór mocy przy chłodzeniu kw 0,44 0,63,02,3,43,53,28,58 Nominalna moc cieplna (3) W Minimalna moc cieplna W Całkowity pobór mocy przy ogrzewaniu (3) kw,93 2, 3,80 4,00 4,60 4,70 5,20 5,50 Minimalny pobór mocy przy ogrzewaniu kw 0,72 0,84 0,90 0,90,2,20,42,50 Klasa efektywności energetycznej chłodzenie C C C C D E E E zgodnie z dyrektywami 2002/3/CE grzanie abcdefg Abcdefg abcdefg abcdefg abcdefg abcdefg abcdefg abcdefg Czynnik chłodniczy R40A R40A R40A R40A R40A R40A R40A R40A Zasilanie V/faz/Hz 230//50 230//50 230//50 400/3/50 230//50 400/3/50 230/3/50 400/3/50 Natężenie przepływu powietrza jednostki wewnętrznej (2) m 3 /h Ciśnienie akustyczne jedn. wewnętrznej max./śr./ min. db(a) 47/45/42 47/45/42 53/5/48 53/5/48 53/5/48 Ciężar netto jedn. wew. z grilem kg 25,0 36,5 44,5 44,5 44,5 Ciśnienie akustyczne jedn. zewnętrznej (3) db(a) Ciężar netto jedn. zewn. (3) kg Przyłącza instalacji cieczy cal /2 5/8 3/4 3/4 3/4 Przyłącza instalacji gazu cal /4 3/8 /2 /2 /2 Maksymalna długość rur

209 WENTYLACJA Wentylacja Spis treści Strona UT-REC Rekuperator z wymiennikiem krzyżowym 209 UT-REC Rekuperator z wymiennikiem obrotowym

210 WENTYLACJA Wentylacja - REKUPERATOR Z WYMIENNIKIEM KRZYŻOWYM UT-REC centrala wentylacyjna z wymiennikiem krzyżowym do odzysku ciepła z powietrza wentylacyjnego - cicha praca, centrala wytłumiona jest od wewnątrz izolacją akustyczną - możliwość rozbudowy o dodatkowe wyposażenie - małe gabaryty pozwalające na montaż w każdym pomieszczeniu - sterownik z możliwością pracy w zależności od temperatury wewnątrz pomieszczenia - filtr tkaninowy w standardzie - urządzenie zasilane 230 [V] UT REC Rekuperator z wymiennikiem krzyżowym Model Wydajność powietrza [m3/h] Kod Cena zł UT-REC ZEUB633 Na zapytanie UT-REC ZEUB634 Na zapytanie KONFIGURACJA 03 KONFIGURACJA 04 KONFIGURACJA 0 KONFIGURACJA 02 POWIETRZE WEWNĘTRZNE ZUŻYTE POWIETRZE ZEWNĘTRZNE ŚWIEŻE Wentylacja - REKUPERATOR Z WYMIENNIKIEM OBROTOWYM UT-REC R Centrala wentylacyjna z wymiennikiem obrotowym do odzysku ciepła z powietrza wentylacyjnego - cicha praca, centrala wytłumiona jest od wewnątrz izolacją akustyczną - możliwość rozbudowy o dodatkowe wyposażenie - małe gabaryty pozwalające na montaż w każdym pomieszczeniu - sterownik z możliwością pracy w zależności od temperatury wewnątrz pomieszczenia - najwyższe sprawności w zakresie wymienników rekuperacyjnych - możliwość pracy w systemie bez odzysku ciepła w okresie letnim - filtr tkaninowy w standardzie - urządzenie zasilane 230 [V] UT-REC R Rekuperator z wymiennikiem obrotowym Model Wydajność powietrza [m3/h] Kod cena zł UT-REC R ZEUB709 Na zapytanie UT-REC R ZEUB70 Na zapytanie POWIETRZE WEWNĘTRZNE ZUŻYTE POWIETRZE ZEWNĘTRZNE ŚWIEŻE **punkty w programie GRZEJ DO DECHY Urządzenia na zamówienie Gwarancja wg warunków zawartych w kartach gwarancyjnych wyrobów. 20

211 SZKOLENIA SERWISOWE 2

212 Szkolenia serwisowe Plan szkoleń serwisowych. Plan szkoleń dostępny na stronach Wymagane uprawnienia i dokumenty. Dla urządzeń klimatyzacyjnych wymagamy uprawnień energetycznych tzw. SEP do kv w wersji eksploatacyjnej. Dla kotłów grzewczych dodatkowo uprawnienia energetyczne gazowe do 5 kpa w wersji eksploatacyjnej. Zapisy. Zapisy przyjmujemy pod numerem Tel. (32) , lub em szkolenia@ferroli.com.pl Termin i zakres szkolenia potwierdzamy telefonicznie u bezpośrednich zainteresowanych. Program szkolenia. Szkolenie z zakresu urządzeń klimatyzacyjnych obejmuje teorię i zajęcia praktyczne dotyczące klimatyzatorów typu Split. Szkolenie z zakresu urządzeń grzewczych obejmuje, kotły z palnikami atmosferycznymi, kotły kondensacyjne, kotły przygotowane do współpracy z palnikami nadmuchowymi oraz palniki olejowe. Uprawnienia po odbyciu szkoleń. Na podstawie dostarczonych aktualnych uprawnień SEP i gazowych, wydajemy certyfikat upoważniający do montażu, pierwszych uruchomień, przeglądów przedłużających okres gwarancyjny i napraw pogwarancyjnych naszych urządzeń grzewczych. Klimatyzacja obsługiwana jest przez uprawnionego serwisanta, od momentu zamontowania do skończenia okresu gwarancyjnego. 22

213 KOTŁY PRZEMYSŁOWE KOTŁY WODNE PREXTHERM T 3G Kocioł wodny Moc: kw Ciśnienie 6; 8; 0 bar kw KOTŁY WODNE WYSOKOTEMPERATUROWE PREX AS Kocioł wodny wysokotemperaturowy Moc: kw Ciśnienie wody przegrzanej: 4,9;,7; 4,8 bar PREX AS 3G Kocioł wodny wysokotemperaturowy trójciągowy Moc: kw kw KOTŁY PAROWE VAPOPREX LVP Kocioł parowy niskociśnieniowy Moc: kw Ciśnienie pary: 0,98 bar Produkcja pary: kg/h VAPOPREX HVP Kocioł parowy wysokociśnieniowy Moc: kw Ciśnienie pary:,7; 4,5 bar Produkcja pary: kg/h VAPOPREX 3GF Kocioł parowy wysokociśnieniowy trójciągowy Moc: kw Ciśnienie pary:,7; 5 bar Produkcja pary:,6-28 t/h VAPOPREX 3GN Kocioł parowy wysokociśnieniowy trójciągowy Moc: kw Ciśnienie pary:,7; 5 bar Produkcja pary:,6-28 t/h kw KOTŁY Z ORGANICZNYM CZYNNIKIEM GRZEWCZYM (DIATERMICZNE) ELICOIL NO Kocioł z organicznym nośnikiem ciepła, wraz z generatorem pary zasilanym olejem diatermicznym Moc: kw Maksymalna temperatura oleju: 320 o C ELICOIL FHF Kocioł z organicznym nośnikiem ciepła Moc: kw Maksymalna temperatura oleju: 320 o C kw

214 KLIMATYZACJA I WENTYLACJA PRZEMYSŁOWA 24

215 KLIMAKONWEKTORY KANAŁOWE 25

216 26
