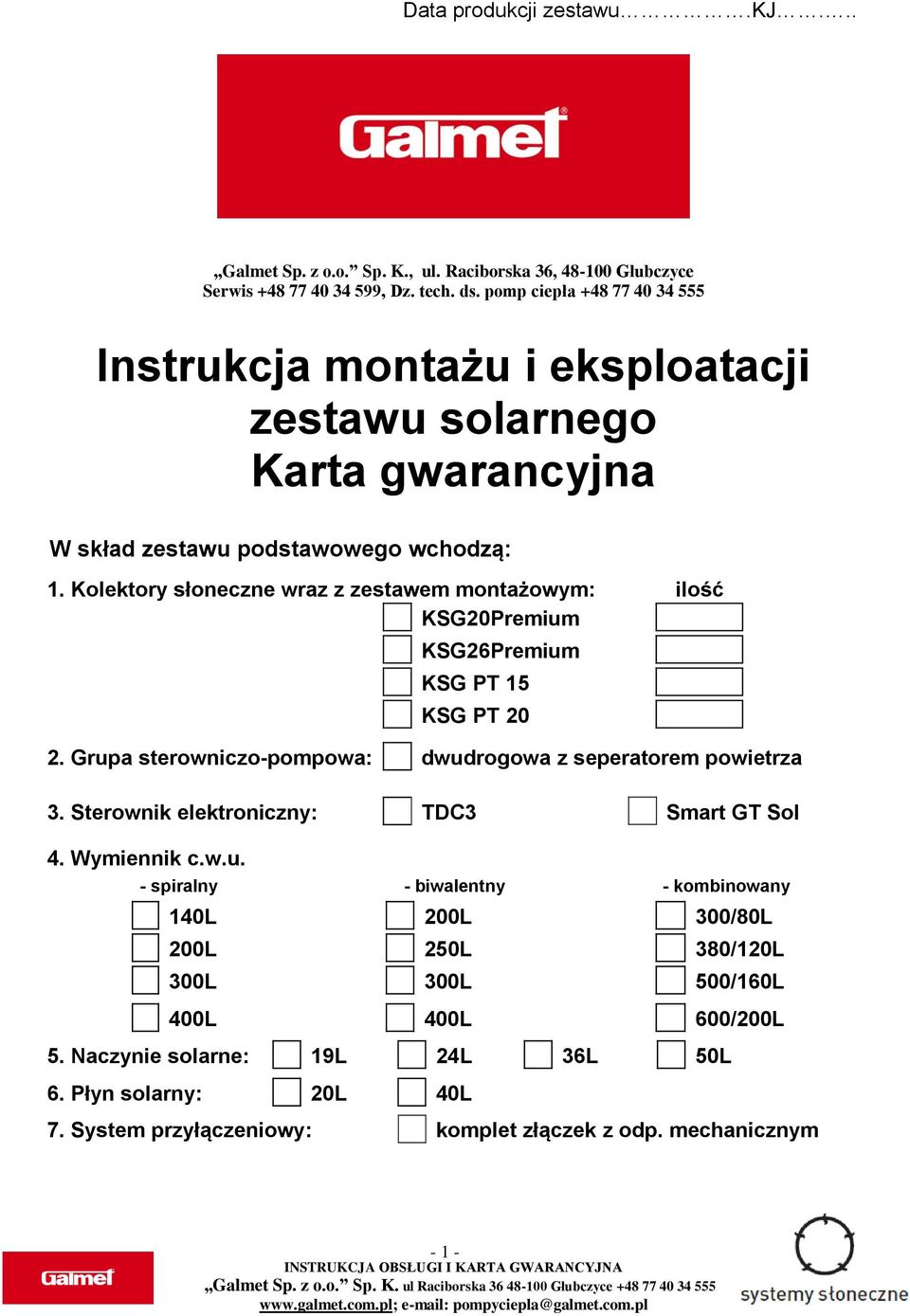

1 Data produkcji zestawu.kj... Galmet Sp. z o.o. Sp. K., ul. Raciborska 36, Głubczyce Serwis , Dz. tech. ds. pomp ciepła Instrukcja montażu i eksploatacji zestawu solarnego Karta gwarancyjna W skład zestawu podstawowego wchodzą: 1. Kolektory słoneczne wraz z zestawem montażowym: ilość KSG20Premium KSG26Premium KSG PT 15 KSG PT Grupa sterowniczo-pompowa: dwudrogowa z seperatorem powietrza 3. Sterownik elektroniczny: TDC3 Smart GT Sol 4. Wymiennik c.w.u. - spiralny - biwalentny - kombinowany 140L 200L 300/80L 200L 250L 380/120L 300L 300L 500/160L 400L 400L 600/200L 5. Naczynie solarne: 19L 24L 36L 50L 6. Płyn solarny: 20L 40L 7. System przyłączeniowy: komplet złączek z odp. mechanicznym - 1 -

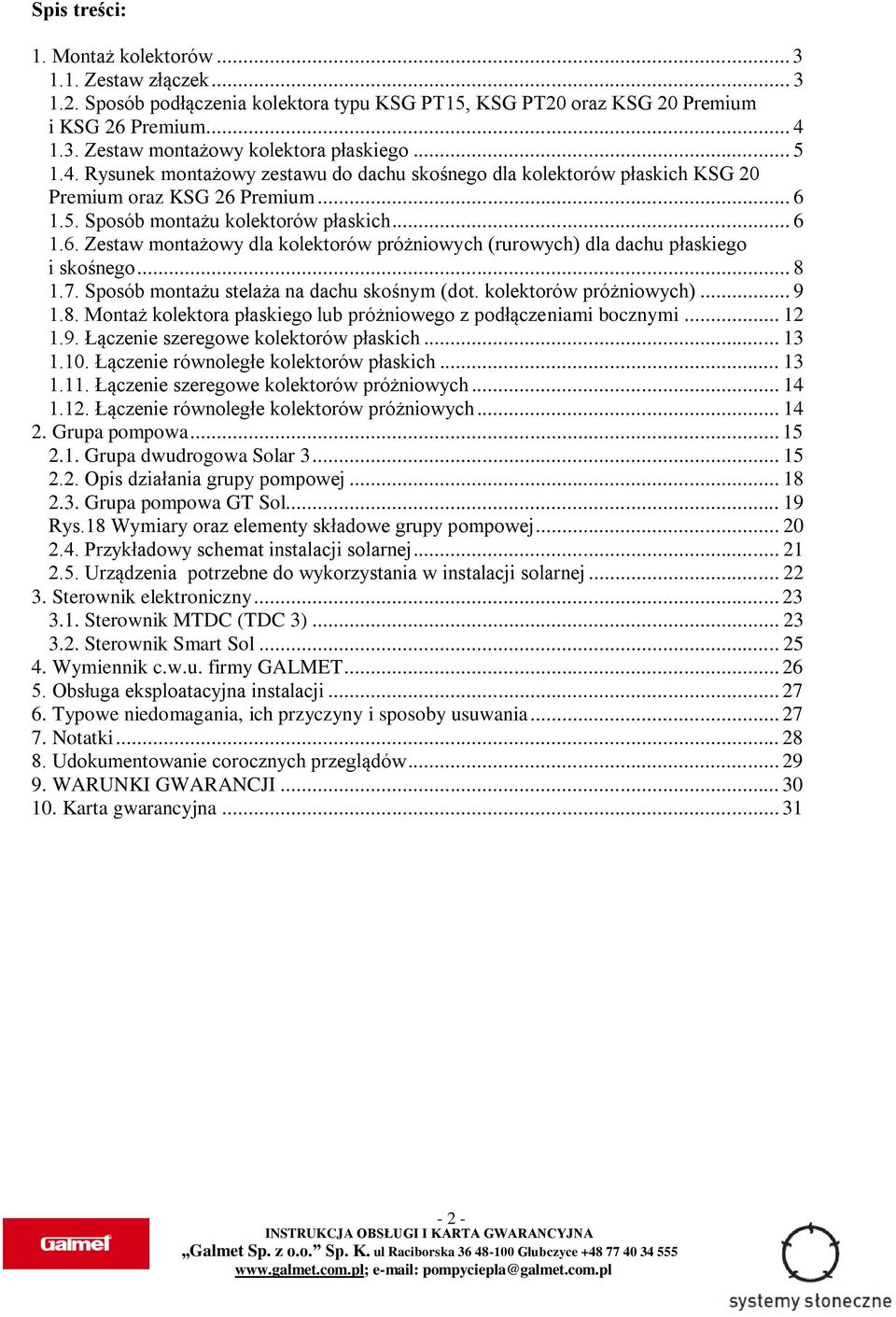

2 Spis treści: 1. Montaż kolektorów Zestaw złączek Sposób podłączenia kolektora typu KSG PT15, KSG PT20 oraz KSG 20 Premium i KSG 26 Premium Zestaw montażowy kolektora płaskiego Rysunek montażowy zestawu do dachu skośnego dla kolektorów płaskich KSG 20 Premium oraz KSG 26 Premium Sposób montażu kolektorów płaskich Zestaw montażowy dla kolektorów próżniowych (rurowych) dla dachu płaskiego i skośnego Sposób montażu stelaża na dachu skośnym (dot. kolektorów próżniowych) Montaż kolektora płaskiego lub próżniowego z podłączeniami bocznymi Łączenie szeregowe kolektorów płaskich Łączenie równoległe kolektorów płaskich Łączenie szeregowe kolektorów próżniowych Łączenie równoległe kolektorów próżniowych Grupa pompowa Grupa dwudrogowa Solar Opis działania grupy pompowej Grupa pompowa GT Sol Rys.18 Wymiary oraz elementy składowe grupy pompowej Przykładowy schemat instalacji solarnej Urządzenia potrzebne do wykorzystania w instalacji solarnej Sterownik elektroniczny Sterownik MTDC (TDC 3) Sterownik Smart Sol Wymiennik c.w.u. firmy GALMET Obsługa eksploatacyjna instalacji Typowe niedomagania, ich przyczyny i sposoby usuwania Notatki Udokumentowanie corocznych przeglądów WARUNKI GWARANCJI Karta gwarancyjna

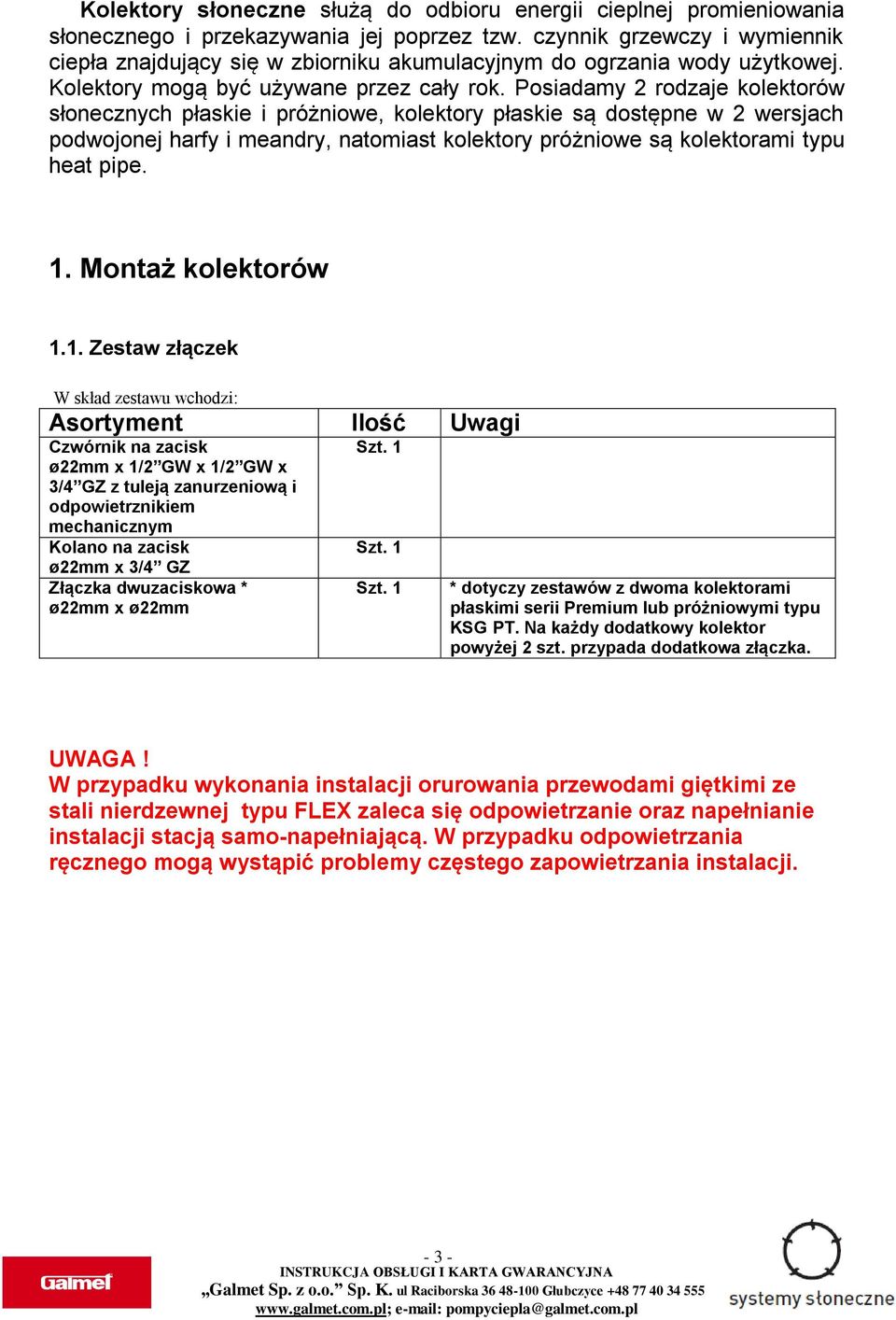

3 Kolektory słoneczne służą do odbioru energii cieplnej promieniowania słonecznego i przekazywania jej poprzez tzw. czynnik grzewczy i wymiennik ciepła znajdujący się w zbiorniku akumulacyjnym do ogrzania wody użytkowej. Kolektory mogą być używane przez cały rok. Posiadamy 2 rodzaje kolektorów słonecznych płaskie i próżniowe, kolektory płaskie są dostępne w 2 wersjach podwojonej harfy i meandry, natomiast kolektory próżniowe są kolektorami typu heat pipe. 1. Montaż kolektorów 1.1. Zestaw złączek W skład zestawu wchodzi: Asortyment Ilość Uwagi Czwórnik na zacisk ø22mm x 1/2 GW x 1/2 GW x 3/4 GZ z tuleją zanurzeniową i odpowietrznikiem mechanicznym Kolano na zacisk ø22mm x 3/4 GZ Złączka dwuzaciskowa * ø22mm x ø22mm Szt. 1 Szt. 1 Szt. 1 * dotyczy zestawów z dwoma kolektorami płaskimi serii Premium lub próżniowymi typu KSG PT. Na każdy dodatkowy kolektor powyżej 2 szt. przypada dodatkowa złączka. UWAGA! W przypadku wykonania instalacji orurowania przewodami giętkimi ze stali nierdzewnej typu FLEX zaleca się odpowietrzanie oraz napełnianie instalacji stacją samo-napełniającą. W przypadku odpowietrzania ręcznego mogą wystąpić problemy częstego zapowietrzania instalacji

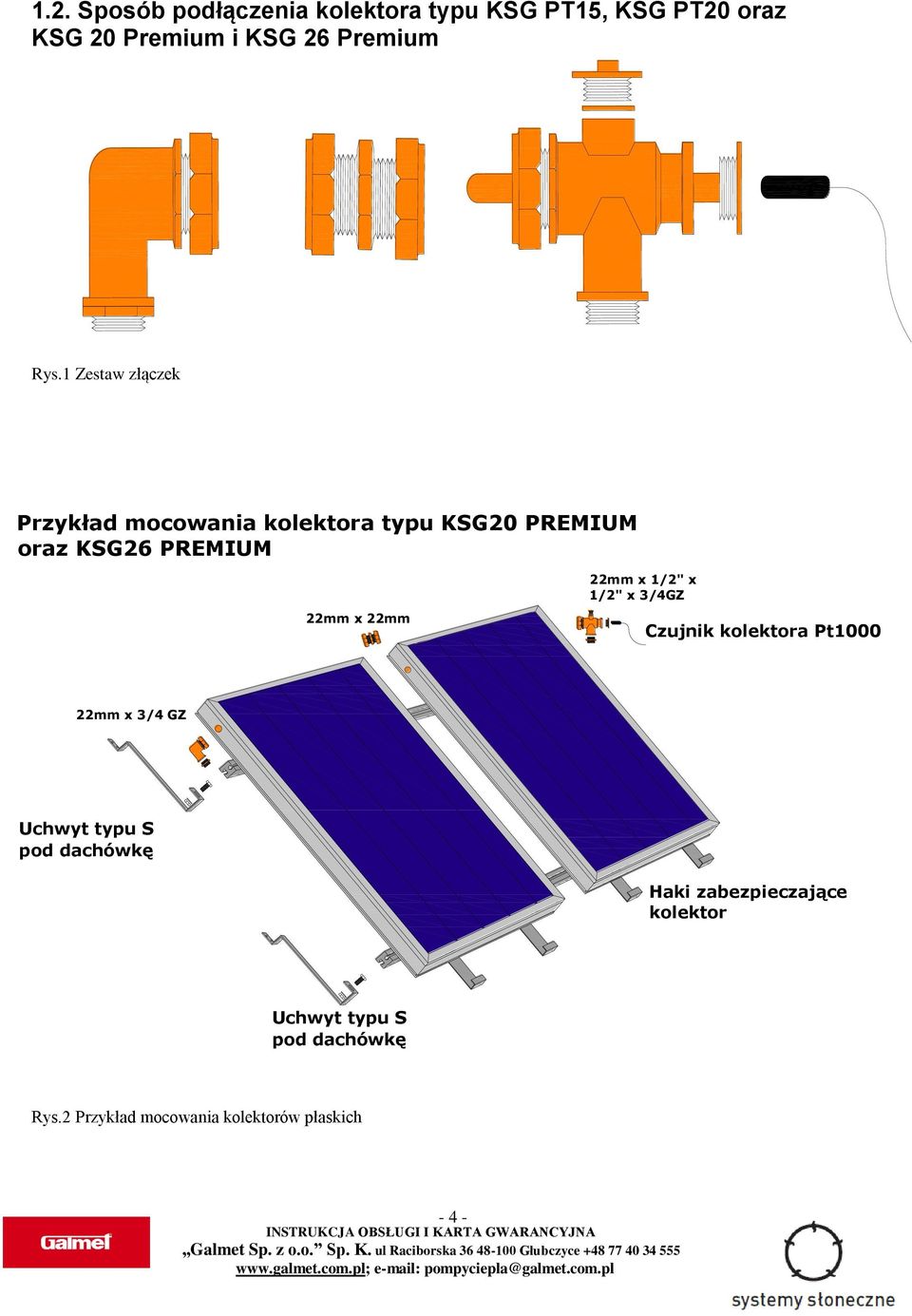

4 1.2. Sposób podłączenia kolektora typu KSG PT15, KSG PT20 oraz KSG 20 Premium i KSG 26 Premium Rys.1 Zestaw złączek Przykład mocowania kolektora typu KSG20 PREMIUM oraz KSG26 PREMIUM 22mm x 22mm 22mm x 1/2" x 1/2" x 3/4GZ Czujnik kolektora Pt mm x 3/4 GZ Uchwyt typu S pod dachówkę Haki zabezpieczające kolektor Uchwyt typu S pod dachówkę Rys.2 Przykład mocowania kolektorów płaskich - 4 -

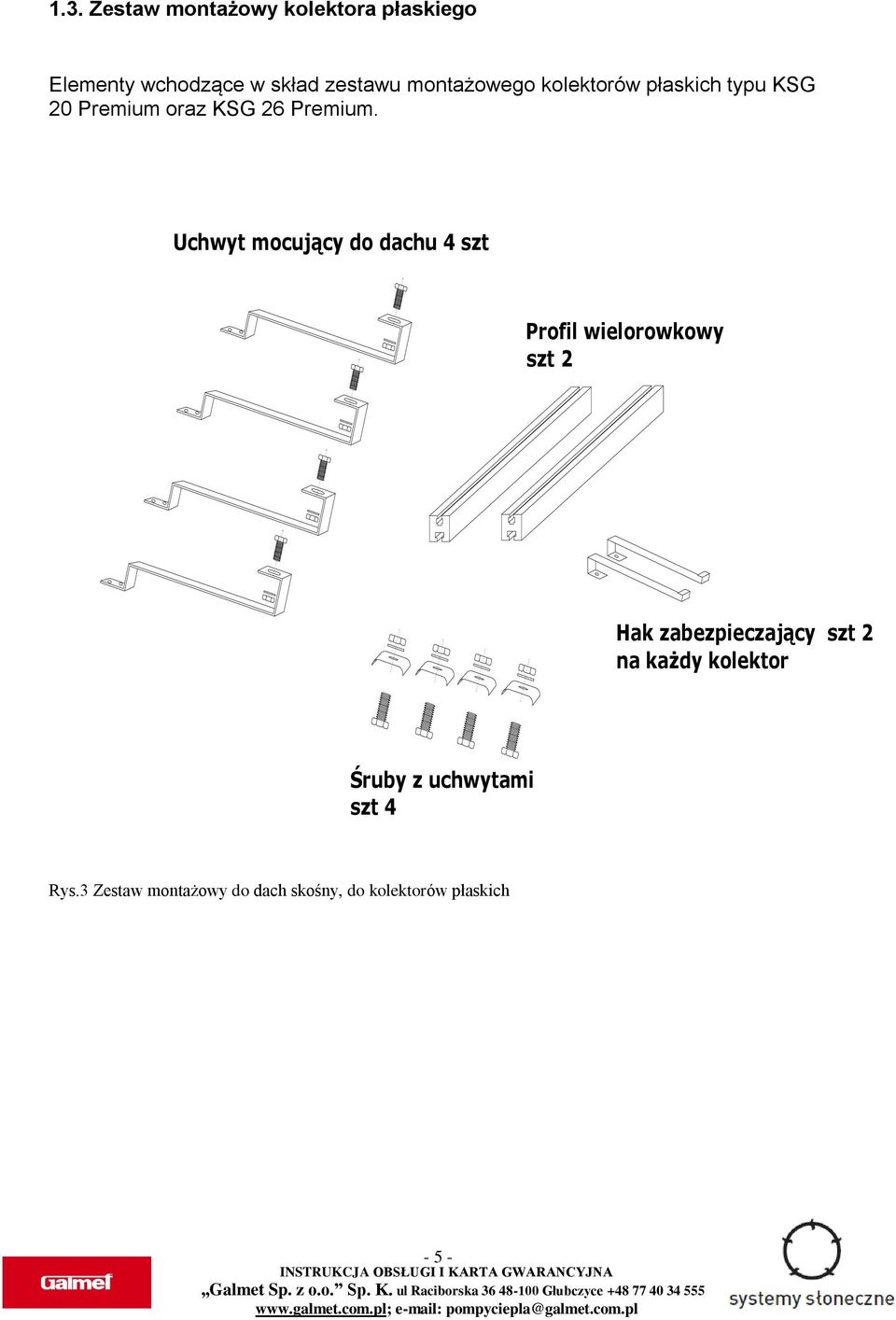

5 1.3. Zestaw montażowy kolektora płaskiego Elementy wchodzące w skład zestawu montażowego kolektorów płaskich typu KSG 20 Premium oraz KSG 26 Premium. Uchwyt mocujący do dachu 4 szt Profil wielorowkowy szt 2 Hak zabezpieczający szt 2 na każdy kolektor Śruby z uchwytami szt 4 Rys.3 Zestaw montażowy do dach skośny, do kolektorów płaskich - 5 -

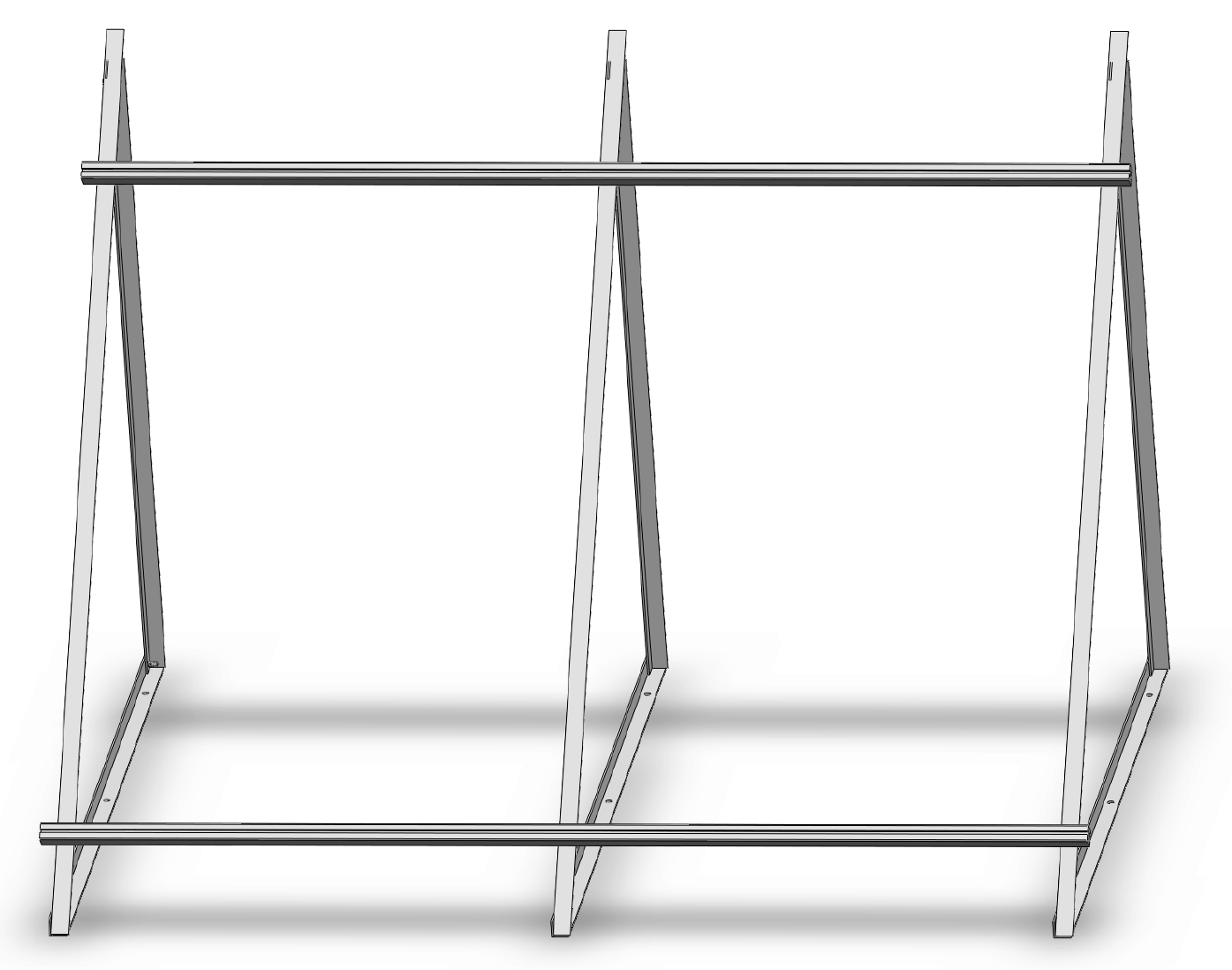

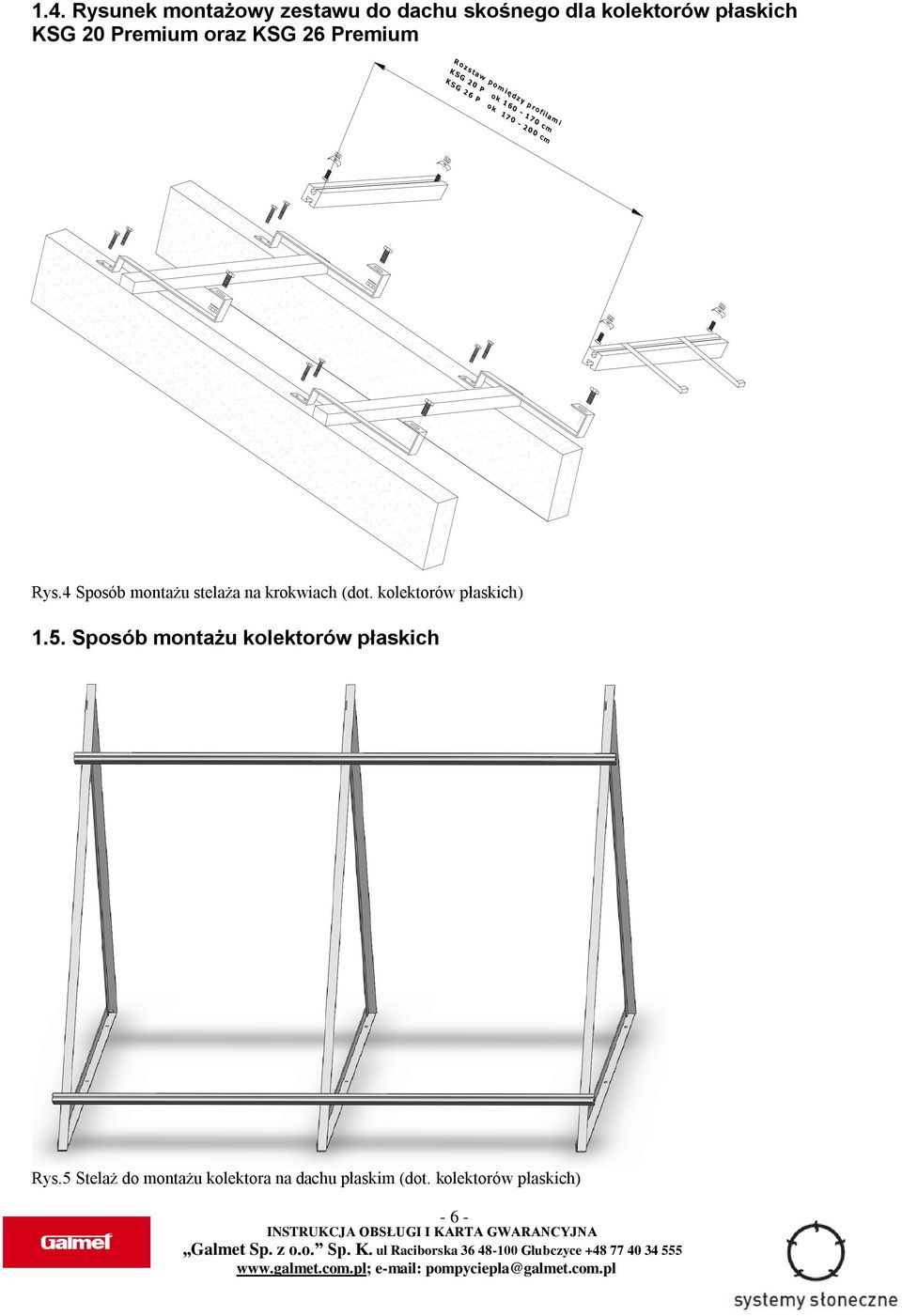

6 1.4. Rysunek montażowy zestawu do dachu skośnego dla kolektorów płaskich KSG 20 Premium oraz KSG 26 Premium R o z s ta w p o m ię d z y p r o fila m i K S G 2 0 P o k c m K S G 2 6 P o k c m Rys.4 Sposób montażu stelaża na krokwiach (dot. kolektorów płaskich) 1.5. Sposób montażu kolektorów płaskich Rys.5 Stelaż do montażu kolektora na dachu płaskim (dot. kolektorów płaskich) - 6 -

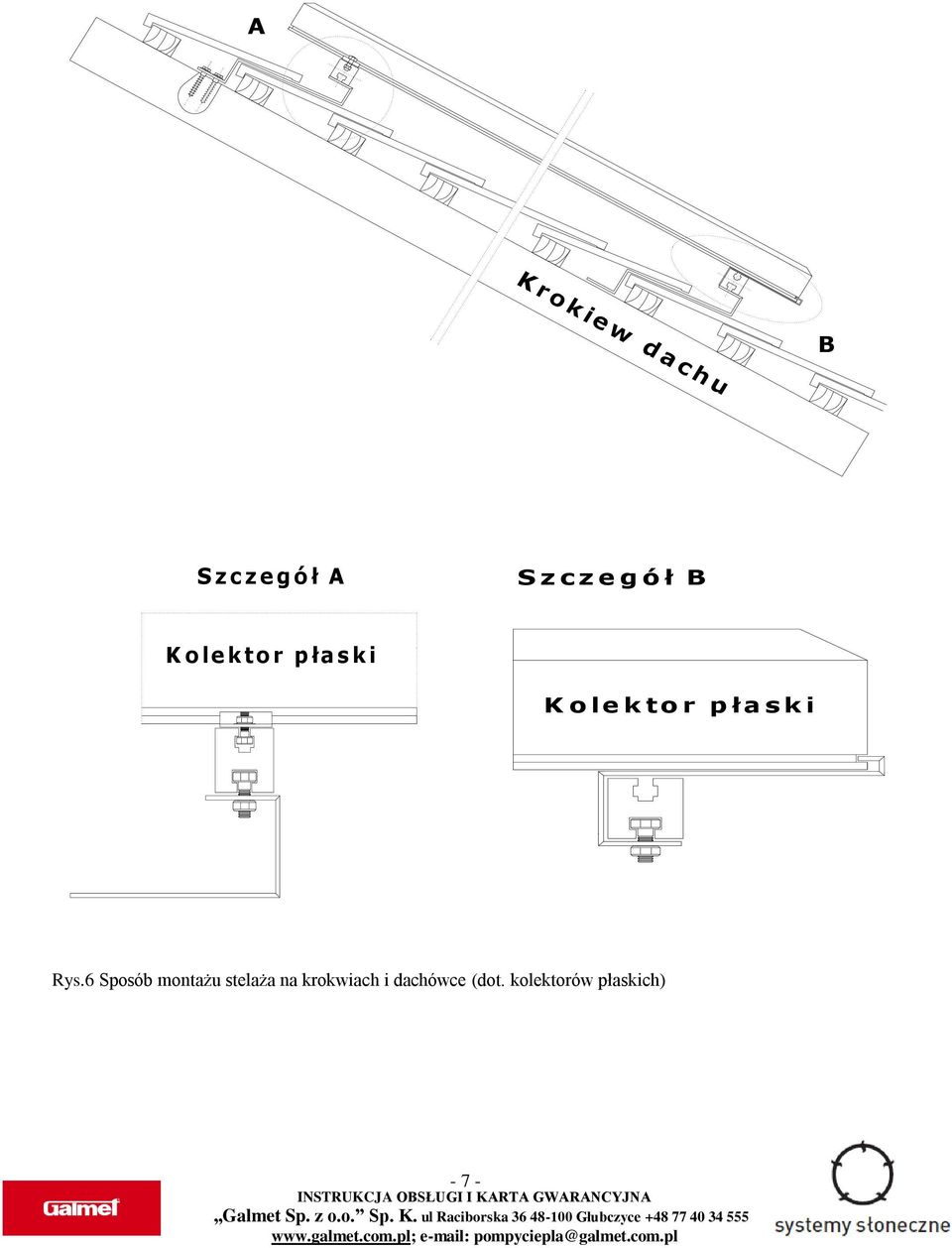

7 A K ro k ie w d a c h u B S z c z e g ó ł A S z c z e g ó ł B K o le k to r p ła s k i K o le k to r p ła s k i Rys.6 Sposób montażu stelaża na krokwiach i dachówce (dot. kolektorów płaskich) - 7 -

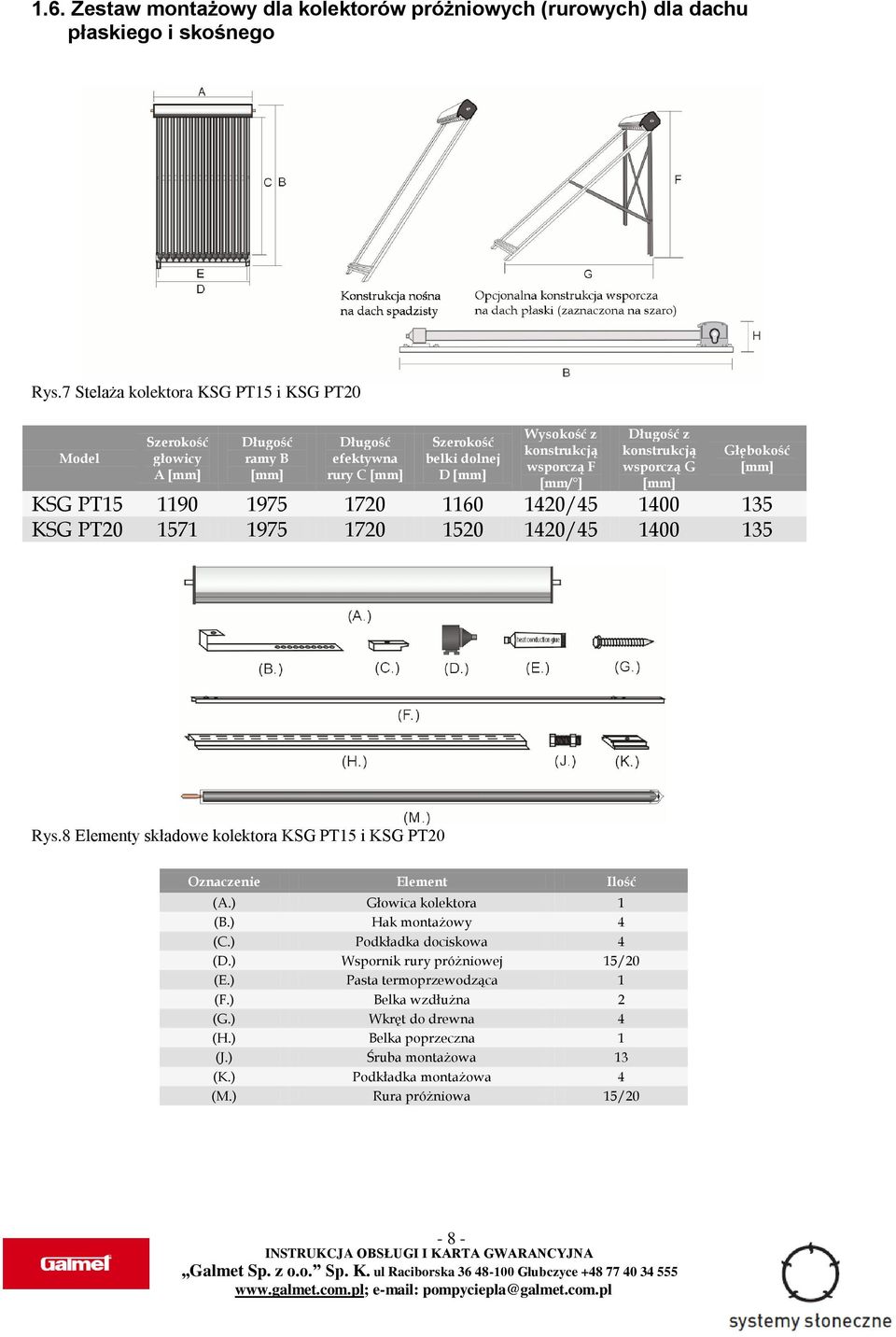

8 1.6. Zestaw montażowy dla kolektorów próżniowych (rurowych) dla dachu płaskiego i skośnego Rys.7 Stelaża kolektora KSG PT15 i KSG PT20 Model Szerokość głowicy A [mm] Długość ramy B [mm] Długość efektywna rury C [mm] Szerokość belki dolnej D [mm] Wysokość z konstrukcją wsporczą F [mm/ ] Długość z konstrukcją wsporczą G [mm] Głębokość [mm] KSG PT / KSG PT / Rys.8 Elementy składowe kolektora KSG PT15 i KSG PT20 Oznaczenie Element Ilość (A.) Głowica kolektora 1 (B.) Hak montażowy 4 (C.) Podkładka dociskowa 4 (D.) Wspornik rury próżniowej 15/20 (E.) Pasta termoprzewodząca 1 (F.) Belka wzdłużna 2 (G.) Wkręt do drewna 4 (H.) Belka poprzeczna 1 (J.) Śruba montażowa 13 (K.) Podkładka montażowa 4 (M.) Rura próżniowa 15/20-8 -

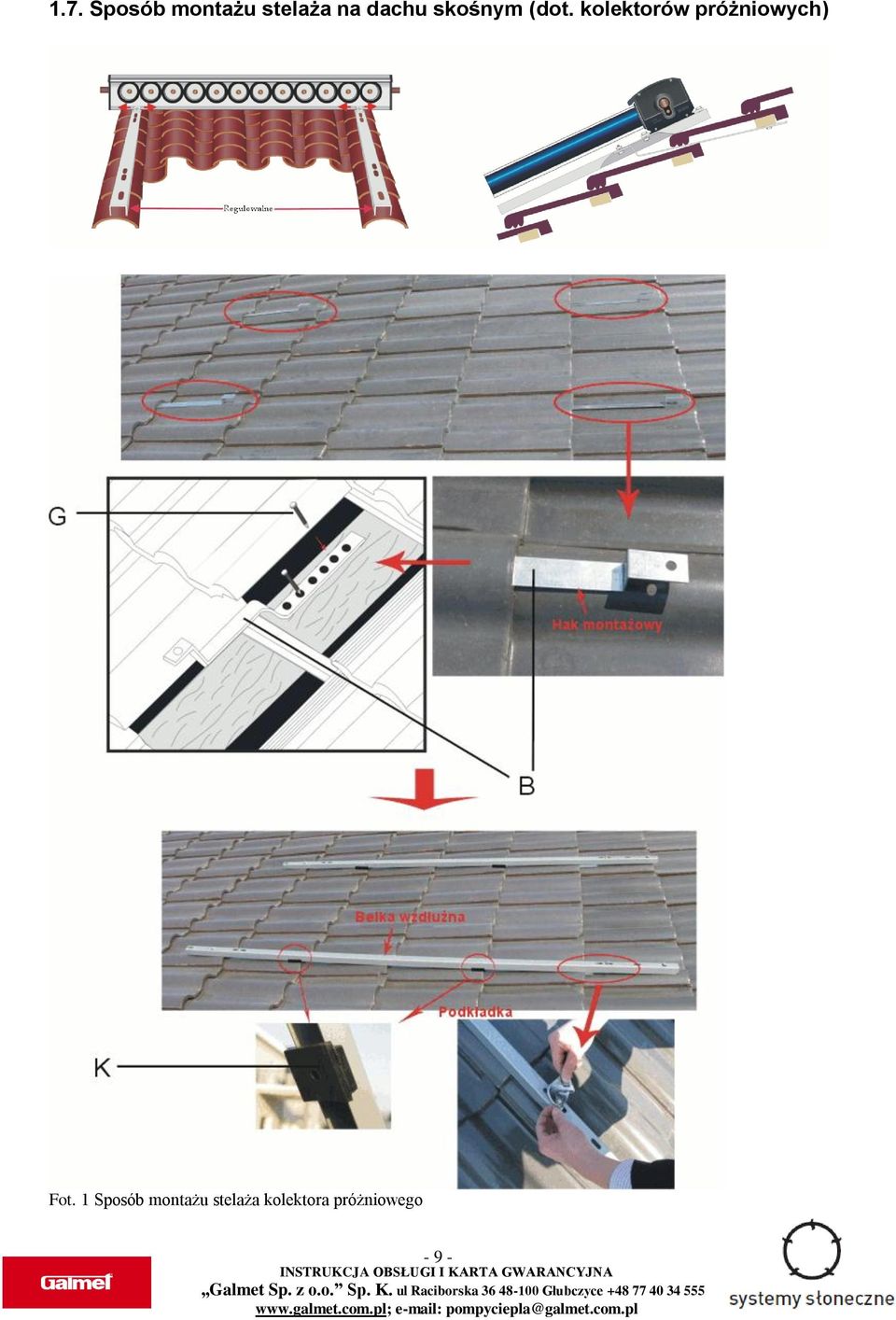

9 1.7. Sposób montażu stelaża na dachu skośnym (dot. kolektorów próżniowych) Fot. 1 Sposób montażu stelaża kolektora próżniowego - 9 -

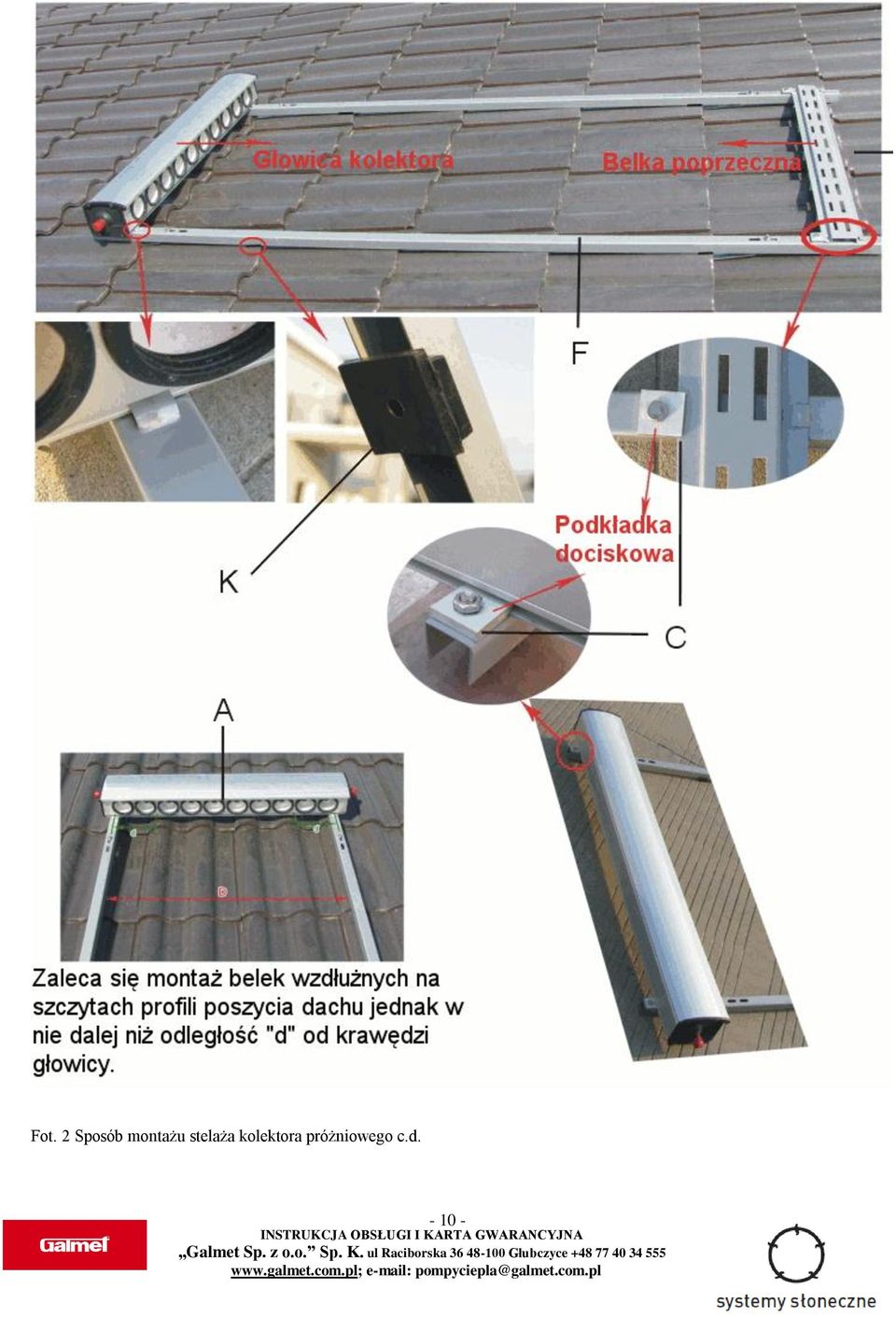

10 Fot. 2 Sposób montażu stelaża kolektora próżniowego c.d

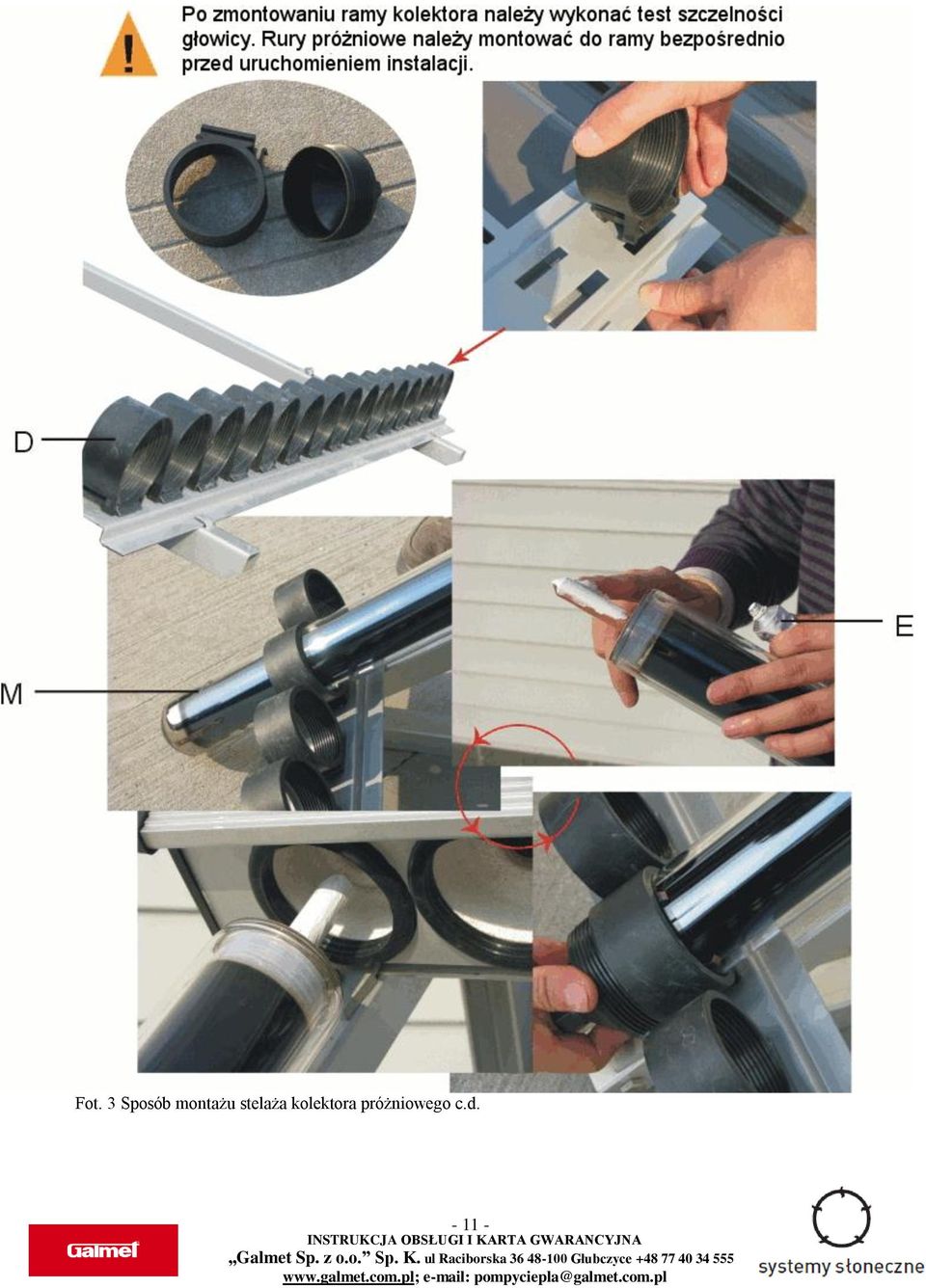

11 Fot. 3 Sposób montażu stelaża kolektora próżniowego c.d

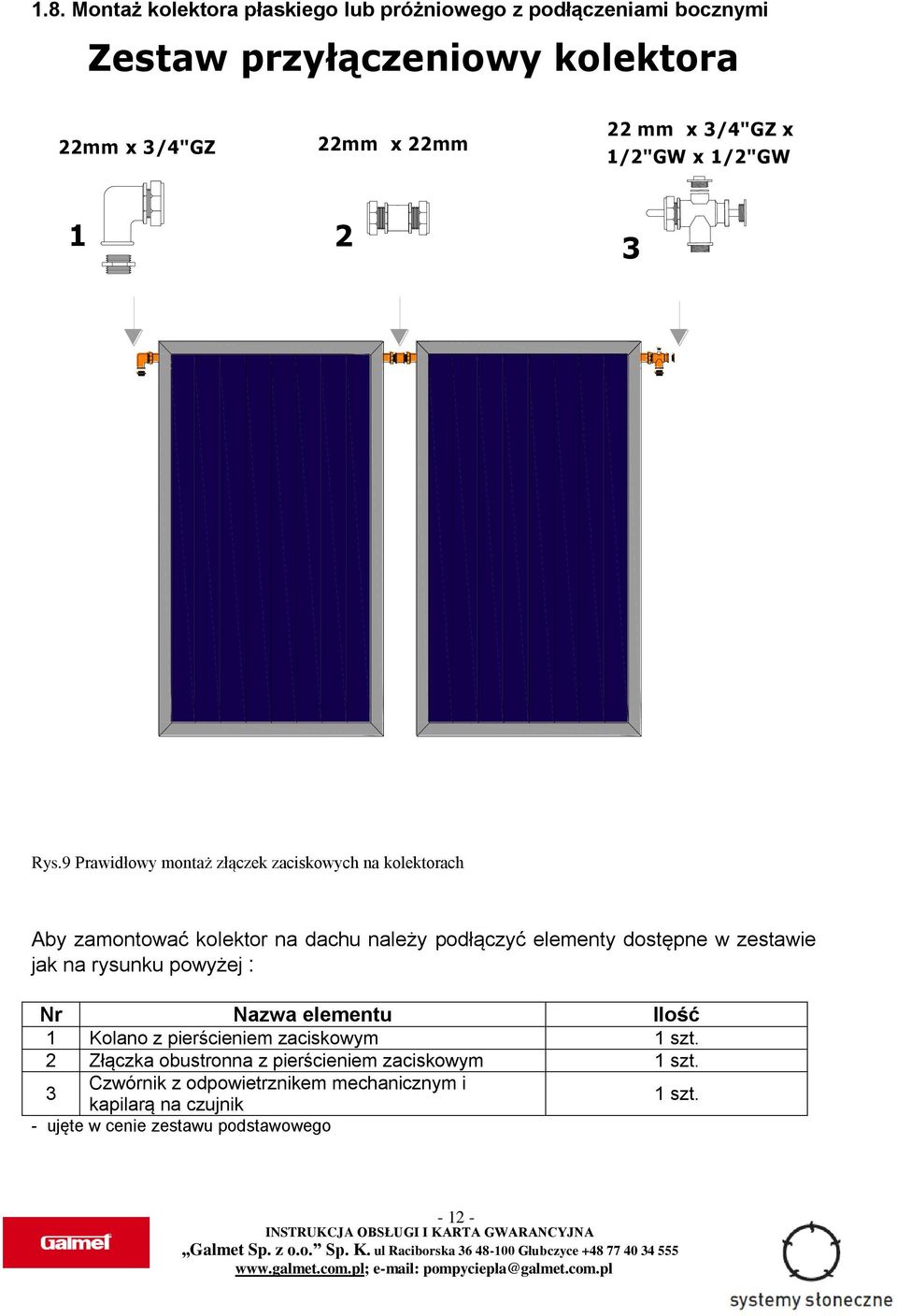

12 1.8. Montaż kolektora płaskiego lub próżniowego z podłączeniami bocznymi Zestaw przyłączeniowy kolektora 22mm x 3/4"GZ 22mm x 22mm 22 mm x 3/4"GZ x 1/2"GW x 1/2"GW Rys.9 Prawidłowy montaż złączek zaciskowych na kolektorach Aby zamontować kolektor na dachu należy podłączyć elementy dostępne w zestawie jak na rysunku powyżej : Nr Nazwa elementu Ilość 1 Kolano z pierścieniem zaciskowym 1 szt. 2 Złączka obustronna z pierścieniem zaciskowym 1 szt. 3 Czwórnik z odpowietrznikem mechanicznym i kapilarą na czujnik 1 szt. - ujęte w cenie zestawu podstawowego

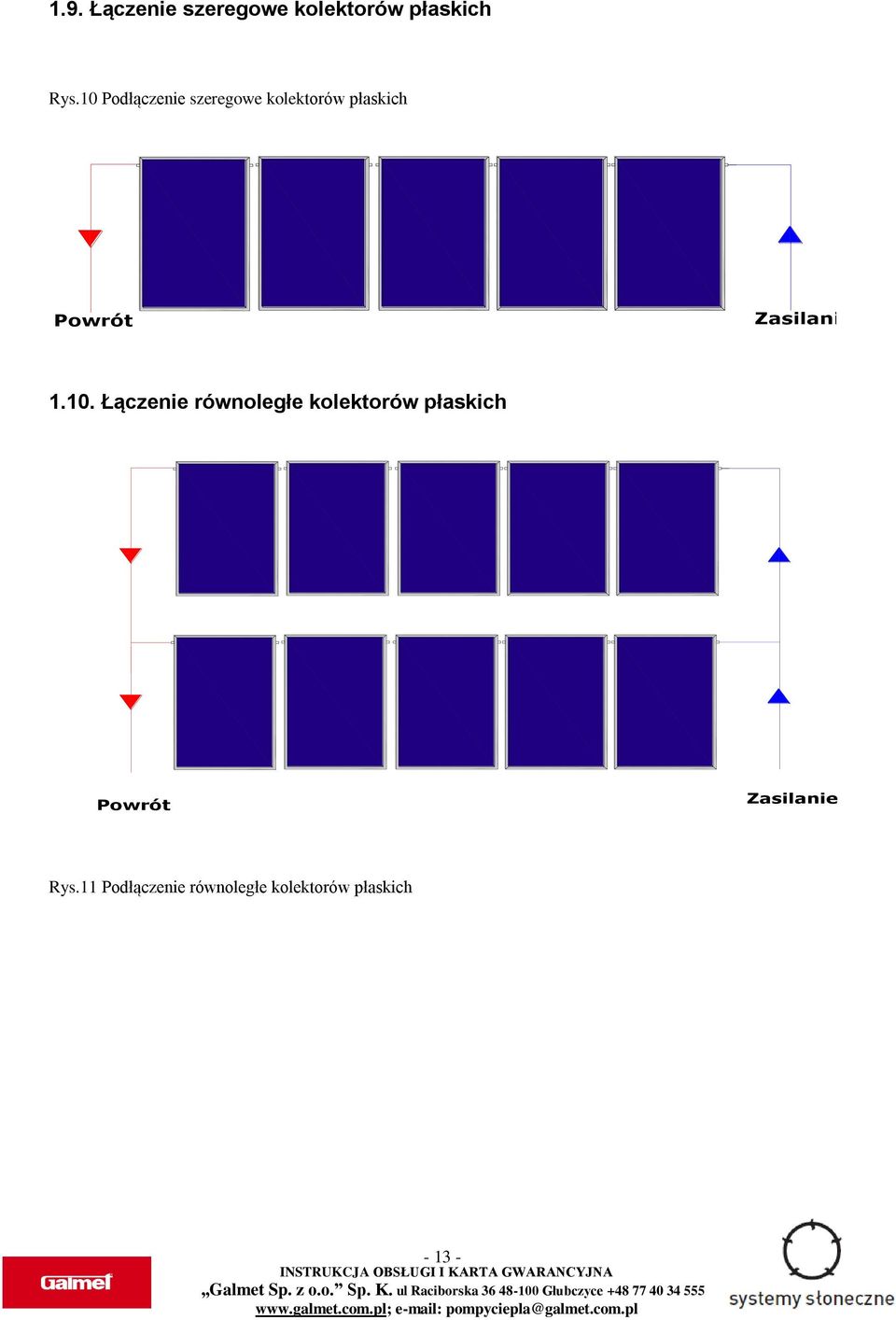

13 1.9. Łączenie szeregowe kolektorów płaskich Rys.10 Podłączenie szeregowe kolektorów płaskich Powrót Zasilanie Łączenie równoległe kolektorów płaskich Powrót Zasilanie Rys.11 Podłączenie równoległe kolektorów płaskich

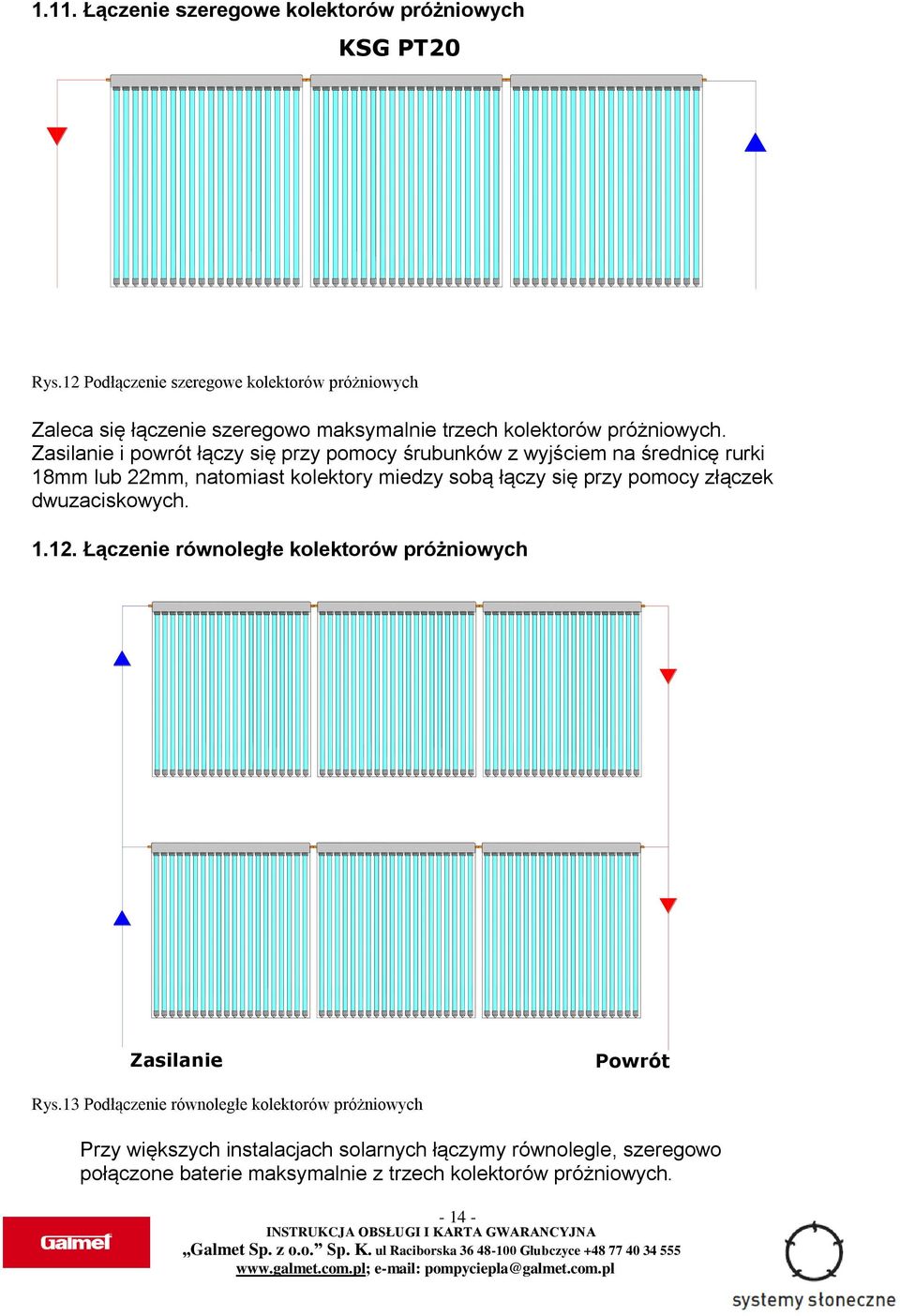

14 1.11. Łączenie szeregowe kolektorów próżniowych KSG PT20 Rys.12 Podłączenie szeregowe kolektorów próżniowych Zaleca się łączenie szeregowo maksymalnie trzech kolektorów próżniowych. Zasilanie i powrót łączy się przy pomocy śrubunków z wyjściem na średnicę rurki 18mm lub 22mm, natomiast kolektory miedzy sobą łączy się przy pomocy złączek dwuzaciskowych Łączenie równoległe kolektorów próżniowych Zasilanie Powrót Rys.13 Podłączenie równoległe kolektorów próżniowych Przy większych instalacjach solarnych łączymy równolegle, szeregowo połączone baterie maksymalnie z trzech kolektorów próżniowych

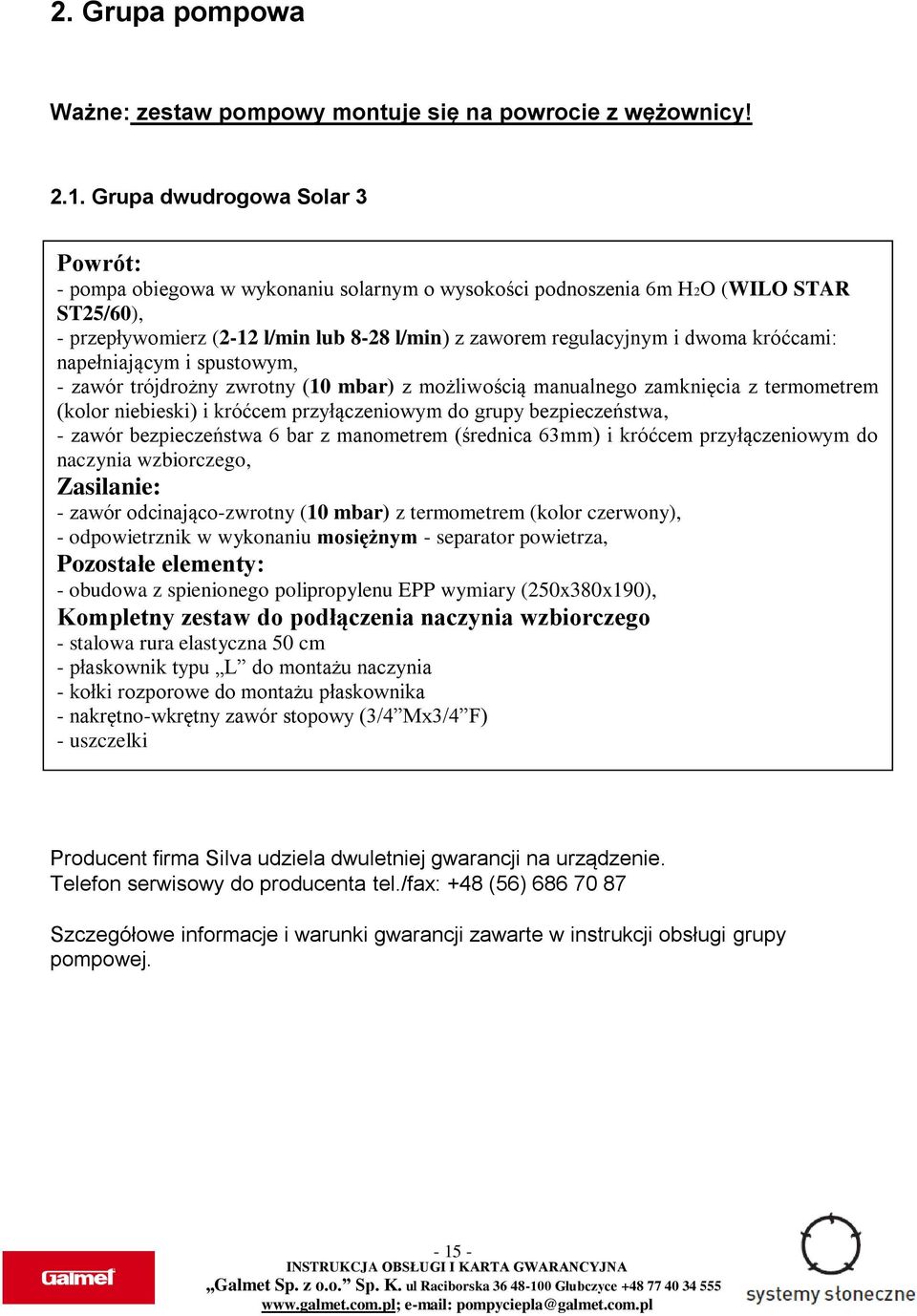

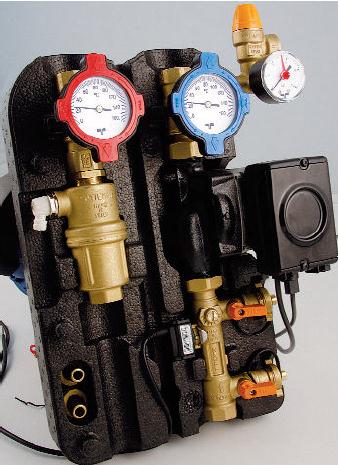

15 2. Grupa pompowa Ważne: zestaw pompowy montuje się na powrocie z wężownicy! 2.1. Grupa dwudrogowa Solar 3 Powrót: - pompa obiegowa w wykonaniu solarnym o wysokości podnoszenia 6m H2O (WILO STAR ST25/60), - przepływomierz (2-12 l/min lub 8-28 l/min) z zaworem regulacyjnym i dwoma króćcami: napełniającym i spustowym, - zawór trójdrożny zwrotny (10 mbar) z możliwością manualnego zamknięcia z termometrem (kolor niebieski) i króćcem przyłączeniowym do grupy bezpieczeństwa, - zawór bezpieczeństwa 6 bar z manometrem (średnica 63mm) i króćcem przyłączeniowym do naczynia wzbiorczego, Zasilanie: - zawór odcinająco-zwrotny (10 mbar) z termometrem (kolor czerwony), - odpowietrznik w wykonaniu mosiężnym - separator powietrza, Pozostałe elementy: - obudowa z spienionego polipropylenu EPP wymiary (250x380x190), Kompletny zestaw do podłączenia naczynia wzbiorczego - stalowa rura elastyczna 50 cm - płaskownik typu L do montażu naczynia - kołki rozporowe do montażu płaskownika - nakrętno-wkrętny zawór stopowy (3/4 Mx3/4 F) - uszczelki Producent firma Silva udziela dwuletniej gwarancji na urządzenie. Telefon serwisowy do producenta tel./fax: +48 (56) Szczegółowe informacje i warunki gwarancji zawarte w instrukcji obsługi grupy pompowej

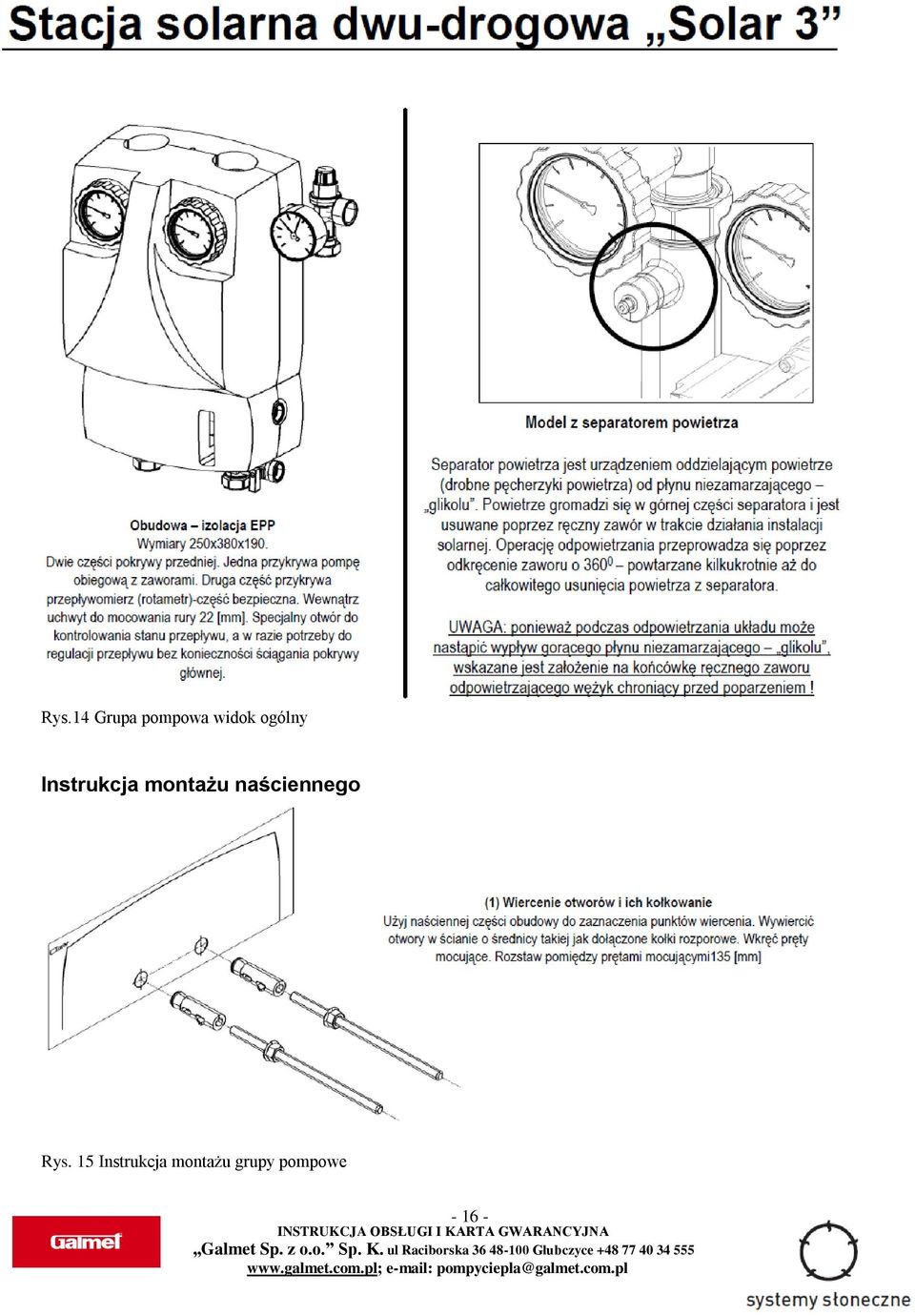

16 Rys.14 Grupa pompowa widok ogólny Instrukcja montażu naściennego Rys. 15 Instrukcja montażu grupy pompowe

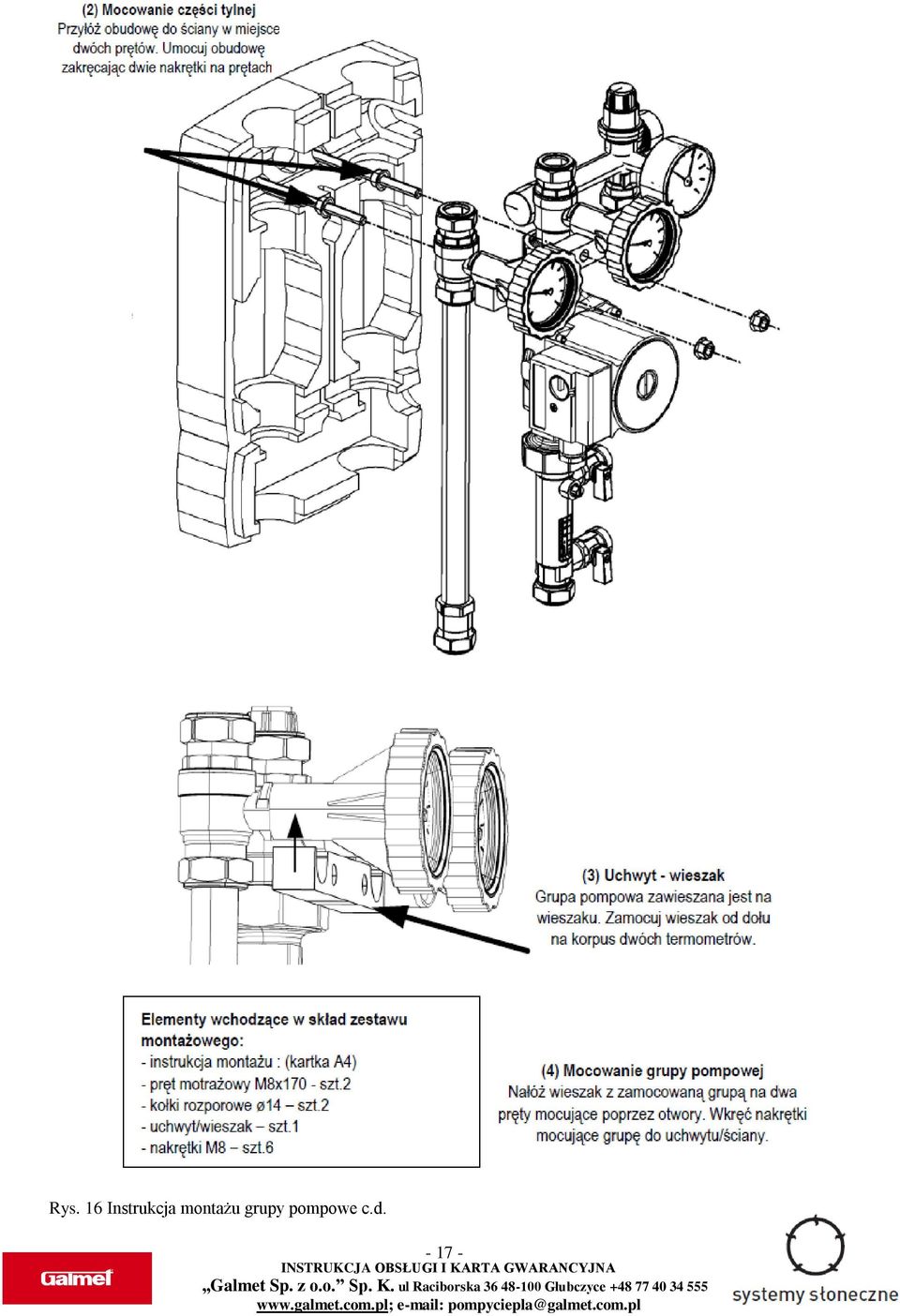

17 Rys. 16 Instrukcja montażu grupy pompowe c.d

18 2.2. Opis działania grupy pompowej W grupach sterowniczo-pompowych zamontowany jest zawór kulowy ze zintegrowanym zaworem stopowym, który zapobiega cyrkulacji samoczynnej (przy wyłączonej pompie). Na bocznym króćcu zaworu kulowego zamontowana jest grupa bezpieczeństwa, na którą składają się zawór bezpieczeństwa, kurek napełniająco-opróżniający oraz króciec do przyłączenia naczynia wzbiorczego. Na króćcu wylotowym zaworu bezpieczeństwa można zamocować przewód odprowadzający zrzut do zbiornika wyłapującego. Zamontowana na pionie powrotnym modułu (między zaworem kulowym a miernikiem przepływu) pompa cyrkulacyjna jest przystosowana do montażu w instalacjach solarnych. Miernik przepływu daje możliwość precyzyjnego ustawienia jego wartości, uzależnionej od liczby użytych kolektorów, względnie od wyposażenia samej instalacji. Miernik posiada funkcję całkowitego odcięcia. Po użyciu tej funkcji i po zamknięciu zaworu kulowego można łatwo wymontować pompę cyrkulacyjną. Dołączony do zestawów osprzęt mocujący umożliwia szybki i łatwy montaż armatury na ścianie. Poszczególne elementy łupiny izolacyjnej mogą być montowane także na zbiorniku c.w.u jeśli zbiornik posiada uchwyty montażowe. Rys. 17 Grupa pompowa

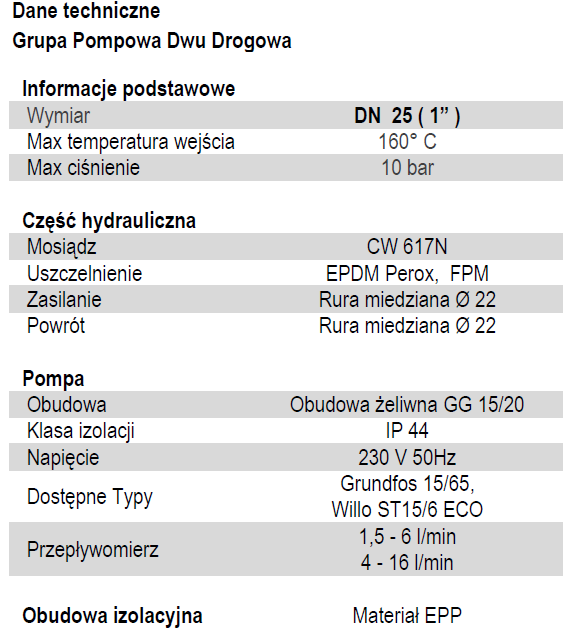

19 2.3. Grupa pompowa GT Sol Solarna grupa pompowa służy do wymuszenia obiegu (cyrkulacji) płynu ciepłego nośnego pomiędzy polem kolektorów, a wymiennikiem ciepła (np. wymiennik płytowy, rurowy, wężownica w podgrzewaczu lub buforze etc.). Solarną grupę pompową należy stosować tylko w systemach hydraulicznych zamkniętych z ciśnieniem maksymalnym 6 bar. Grupa pompowa wyposażona jest w manometr ciśnieniowy oraz zawór bezpieczeństwa do 6 bar. Stosowanie grupy pompowej do innych instalacji jest nie zgodne z wytycznymi producenta i przeznaczeniem urządzenia. Fot. 4 Grupa pompowa GT Sol

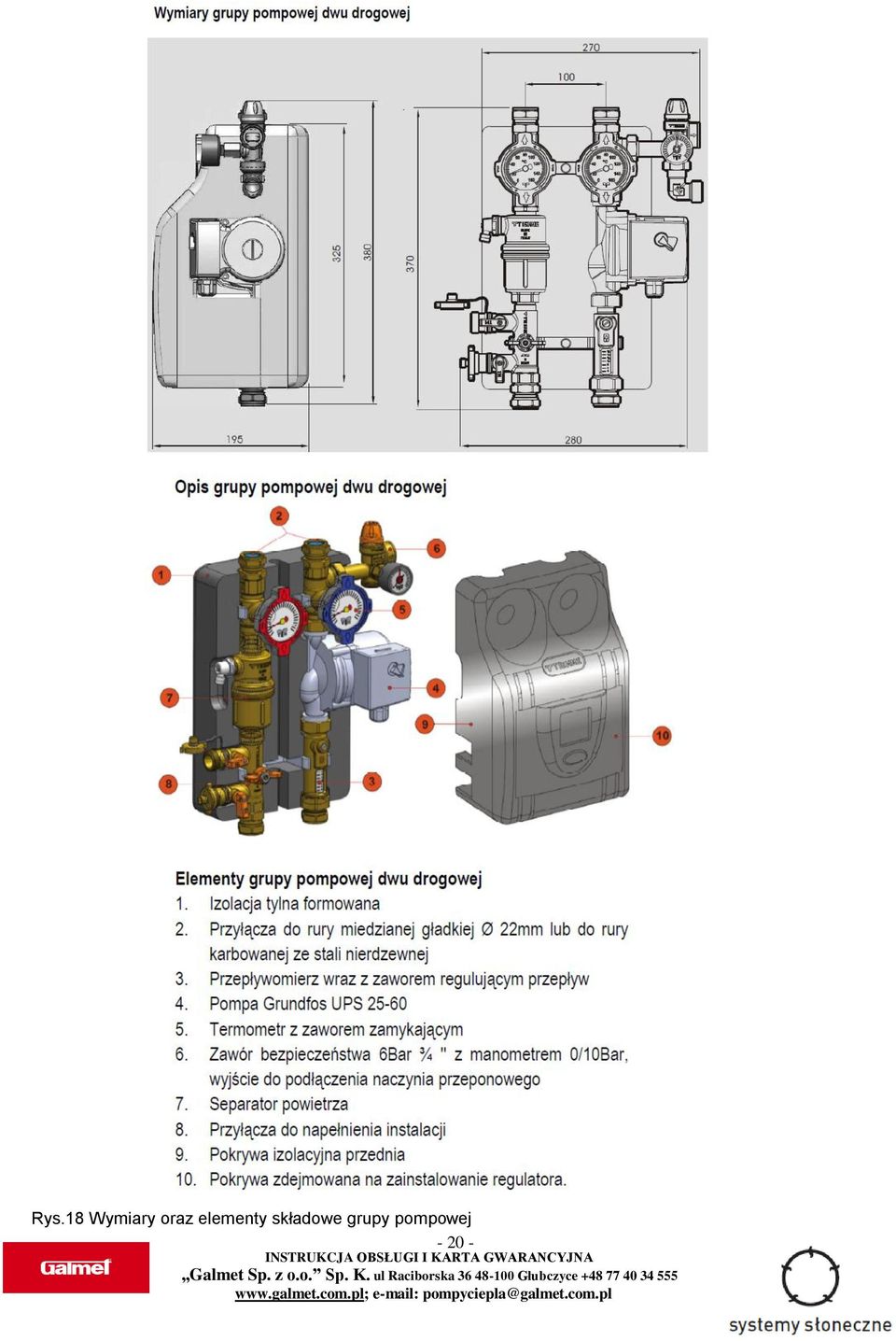

20 Rys.18 Wymiary oraz elementy składowe grupy pompowej

21 2.4. Przykładowy schemat instalacji solarnej Rys.19 Przykładowy schemat instalacji solarnej

22 2.5. Urządzenia potrzebne do wykorzystania w instalacji solarnej Pompa uzupełniająca służy do ręcznego lub automatycznego uzupełniania czynnika solarnego w instalacji, z zewnętrznego zbiornika. Urządzenie to może być używane stacjonarnie lub przenośnie

23 3. Sterownik elektroniczny 3.1. Sterownik MTDC (TDC 3) Regulator MTDC (TDC 3) umożliwia efektywne użytkowanie i kontrolę funkcji państwa urządzeń solarnych. Urządzenie to zapewnia łatwą obsługę oraz wysoką funkcjonalność. Poszczególne przyciski są przyporządkowane do wprowadzania danych serwisowych oraz odczytywania parametrów pracy. W menu regulatora obok haseł przy wartościach pomiarowych i serwisowych są dostępne informacje pomocnicze lub poglądowe grafiki. Regulator TDC 3 do układów solarnych może być zastosowany do różnych wariantów 8 hydraulicznych. Ważne cechy MTDC (TDC 3): Fot. 5 Sterownik TDC3 - przedstawianie grafiki i tekstów w oświetlonym wyświetlaczu, - proste wywoływanie aktualnych wartości pomiarowych, - ocenianie i nadzorowanie urządzenia między innymi przez statystykę graficzną, - obszerne menu określania parametrów pracy z objaśnieniami, - możliwość uaktywnienia blokady menu przed niezamierzonymi zmianami ustawień, - ustawienia na wybrane uprzednio wartości lub ustawienia fabryczne, - opcjonalnie dostępne są funkcje dodatkowe: ciepłomierz (licznik pozyskanej energii słonecznej), przyłącze USB, przyłącze komputerowe RS485, karty pamięci -MMC do rejestrowania długości czasu, meldowanie alarmowe itp. Dane techniczne regulatora: Napięcie sieciowe 230VAC +/- 10 % Częstotliwość Hz Pobór mocy 2 VA

24 Moc przyłączeniowa: przekaźnik elektroniczny (płynna regulacja) R1 min. 20W... maks. 120W przekaźnik elektromechaniczny R2 460 VA dla AC1 / 185W Bezpiecznik wewnętrzny 2A, 250 V Rodzaj zabezpieczenia IP40 Klasa zabezpieczenia II Wejścia czujników temperatury 3 x Pt 1000 Zakres pomiarowy - 40 C do 300 C Dopuszczalne warunki otoczenia : Temperatura otoczenia: przy pracy regulatora 0 C do 40 C przy transporcie/składowaniu 0 C do 60 C Wilgotność powietrza: przy pracy regulatora maksymalnie 85 % względnej wilgotności przy 25 C przy transporcie /składowaniu niedopuszczalne żadne zawilgocenie i wykroplenie wilgoci Pozostałe dane i wymiary: Wykonanie obudowy 2-częściowe, tworzywo ABS Możliwości zamontowania montaż ścienny, opcjonalnie montaż tablicy sterowniczej Wymiary łącznie 163mm x 110 mm x 52 mm Wymiary wbudowania wycięcia 157mmx 106mm x 31 mm Wskazanie pełnograficzny wyświetlacz 128 x 64 pikseli Dioda świetlna wielokolorowa Obsługa 4 wyprowadzone przyciski Czujniki temperatury: które powinny spełniać następujące parametry (nie zawarte w zakresie dostawy) Czujnik kolektora Pt1000, np. czujnik zanurzeniowy TT/S2 do 180 0C Czujnik zbiornika c.w.u. Pt1000, np. czujnik zanurzeniowy TT/P4 do 95 0C Czujnik montowany na rury Pt1000, np. czujnik na rury TR/P4 do 95 0C Przewody elektryczne do przedłużania czujnika temperatury (minimalne wymagania): 2 x 0,75 mm2 przedłużane maksymalnie do 30 m Producent firma Silva udziela dwuletniej gwarancji na urządzenie. Telefon serwisowy do producenta tel./fax: +48 (56) Szczegółowe informacje i warunki gwarancji zawarte w instrukcji obsługi sterownika

25 3.2. Sterownik Smart Sol Cechy sterownika: - obsługa 9 schematów hydraulicznych - kolorowy wyświetlacz - jedyny taki na rynku polskim - 4 wejścia pomiarowe dla czujników - innowacyjna koncepcja obsługi i wizualizacji - kompleksowe działanie ochronne i monitorowanie funkcji - zaciski sprężynowe - atrakcyjny i elegancki wygląd - produkcja niemiecka Dane techniczne regulatora: Fot. 6 Sterownik Smart Sol Sposób montażu Mocowanie na ścianie Obudowa Tworzywo sztuczne, wieloelementowe Stopień ochrony IP 20 Wymiary: szerokość x wysokość x głębokość [mm] 115 x 173 x 46 Ciężar [g] 370 Temperatura przechowywania/ pracy [ C] 0-40, bez kondensacji Obsługa za pośrednictwem obrotowego kodera i przycisków Wyświetlanie informacji Kolorowy wyświetlacz TFT 47 x 35 mm z podświetlaniem Podłączenie do zasilania elektrycznego Wersja 3 zaciski sprężynowe PE, N i L Napięcie robocze [VAC] 230 ±10% Częstotliwość sieci [Hz] 50 ±1% Własne zużycie energii typ. [W] 1,74 Pobór mocy maks. [W] 3,5 Zabezpieczenie urządzenia Bezpiecznik czuły Typ 5 x 20 mm, T2A/250V Napięcie udarowe pomiarowe [V]

26 4. Wymiennik c.w.u. firmy GALMET 4.1. Wymienniki biwalentne z dwoma wężownicami spiralnymi do kolektorów słonecznych typ SGW(S)B o poj litrów. Fot.7 Zbiornik SGW(S)B Rys. 20 Schemat wymiennika

27 5. Obsługa eksploatacyjna instalacji Instalacja solarna przewidziana jest do pracy całorocznej w systemie automatycznym. Okresowa kontrola i przeglądy. Dwa razy w roku: 1. ciśnienie robocze na manometrze grupy solarnej 2. poprawność działania układu sterowania systemu 3. stan izolacji termicznej, szczególnie w części narażonej na działanie czynników atmosferycznych 4. wymagana wartość przepływu w instalacji solarnej 5. organoleptyczne stwierdzenie ewentualnych wycieków medium grzewczego 6. stężenie glikolu. W przypadku stężenia mniejszego niż minimalne należy uzupełnić lubwymienić medium grzewcze. Zalecana wymiana raz na 5 lat lub według zaleceń producenta mieszanki glikolowej. Raz na 18 miesięcy: 7. wymiana anody magnezowej w zasobniku CWU. * Zaleca się odpłatne coroczne sprawdzenie instalacji przez uprawnionego instalatora. * Galmet nie ponosi odpowiedzialności za błędny dobór elementów instalacji solarnych wykonanych przez hurtownie, instalatora, użytkownika itp.. W razie awarii zbiornika, układu / systemu, w którym jest zamontowany należy niezwłocznie powiadomić serwis producenta nr tel Galmet nie ponosi odpowiedzialności i nie zwraca kosztów interwencji obcych serwisów, działających bez wcześniejszego uzgodnienia z Galmet. 6. Typowe niedomagania, ich przyczyny i sposoby usuwania Przy słonecznym dniu, temperatura wody w podgrzewaczu nie wzrasta, (instalacja solarna nie grzeje) Typowe niedomagania pracy instalacji solarnej Przyczyny Sposoby usuwania Pompa kolektorów nie pracuje Brak wyświetlanej temperatury na panelu sterownika Sterownik poprawnie wyświetla temperatury, dioda pracy pompy pulsuje W czasie pracy instalacji solarnej występuje duża różnica pomiędzy temperaturą kolektorów a temperaturą wody w podgrzewaczu (powyżej 20 C) Wyświetlana temperatura kolektorów wysoka Zbyt mały przepływ Brak zasilania, wyłączony sterownik Brak napięcia zasilającego pompę, awaria sterownika Pompa kolektorów zablokowana, awaria silnika pompy Zła regulacja przepływu Zapowietrzenie instalacji Sprawdzić zasilanie, włączyć sterownik Sprawdzić połączenie pomiędzy sterownikiem a pompą wymienić sterownik Sprawdzić po odkręceniu śruby odpowietrzania pompy, wymienić pompę (serwis) Wyregulować przepływ zgodnie z zaleceniami Odpowietrzyć instalację wg instrukcji Częste włączanie i wyłączanie pompy kolektorów Znaczne wahania ciśnienia w instalacji solarnej Systematyczne obniżanie się ciśnienia w instalacji Pozorna mała wydajność cieplna kolektora słonecznego Zbyt duży przepływ Nieprawidłow a nastawa sterownika Zła regulacja przepływu Zbyt wysoka nastawa różnicy temperatur Nieprawidłowe ciśnienie w naczyniu przeponowym Nieszczelność instalacji Awaryjne wyrzucenie płynu w trakcie wrzenia Nieszczelność zaworu powietrza naczynia przeponowego Duży rozbiór wody w czasie podgrzewania Intensywne wynoszenie ciepła przez obieg cyrkulacji Wynoszenie ciepła do układu CO (podgrzewacze z dwoma wymiennikami) Wyregulować przepływ Skorygować nastawę sterownika zgodnie z zaleceniami Sprawdzić i skorygować ciśnienie w naczyniu Zlokalizować i usunąć wyciek płynu Uzupełnić płyn Sprawdzić i podnieść ciśnienie w naczyniu do wymaganego Zbyt mała powierzchnia kolektorów Ograniczyć czas pracy cyrkulacji do wymaganego minimum Wyeliminować możliwość grawitacyjnego wynoszenia ciepła

28 7. Notatki Data pieczątka i podpis osoby wykonującej uruchomienia instalacji

29 8. Udokumentowanie corocznych przeglądów (warunkujących utrzymanie 10-letniej gwarancji na zachowanie parametrów technicznych kolektorów): Przeglądy 12 m-cy Ciśnienie w instalacji Stan glikolu (temp. krzepnięcia) Stan elementów automatyki Ogólny stan instalacji Data, podpis i pieczątka wykonującego przegląd 24 m-ce 36 m-cy 48 m-cy 60 m-cy Zaleca się wymianę glikolu 72 m-ce 84 m-ce 96 m-cy 108 m-cy 120 m-cy Zaleca się wymianę glikolu

30 9. WARUNKI GWARANCJI 1. Gwarancji na zachowanie parametrów technicznych dla kolektorów próżniowych (KSG PT 10, KSG PT20, KSG PT 30) oraz kolektorów płaskich ( KSG 20 Premium, KSG 26 Premium) wynosi 10 lat pod warunkiem dokonania montażu zgodnie z instrukcją obsługi przez uprawnionego, przeszkolonego instalatora oraz płatnego przeglądu po każdym kolejnym roku użytkowania. Gwarancja obejmuje wszystkie wady powstałe z winy producenta. 2. Wady ujawnione w okresie gwarancji będą usuwane do 14 dni roboczych od daty zgłoszenia reklamacji. 3. Montaż kolektorów należy wykonać zgodnie z obowiązującym prawem budowlanym w danym państwie oraz wg zaleceń producenta zawartych w niniejszej instrukcji oraz instrukcjach obsługi wszystkich elementów składowych zestawu. 4. Warunkiem utrzymania gwarancji jest zachowanie dowodu zakupu oraz posiadanie wypełnionej karty gwarancyjnej. 5. Reklamacje należy zgłaszać bezpośrednio u Producenta. 6. Zastosowany płyn solarny musi odpowiadać parametrom zalecanym przez Producenta, a jego jakość musi być kontrolowana co rok i poświadczona wpisem w karcie gwarancyjnej. 7. Gwarancja nie obejmuje: a) niewłaściwej pracy urządzenia wynikającej z błędnie dobranych parametrów instalacji, ustawień sterownika, niewłaściwego odpowietrzenia układu; b) uszkodzeń powstałych z winy użytkownika; c) produktów, w których stwierdzono ingerencję osób nieupoważnionych, polegającą na przeróbkach, samodzielnej naprawie, zmianach konstrukcyjnych; d) uszkodzeń powstałych wskutek niewłaściwej instalacji i montażu; e) uszkodzeń wynikających z użytkowania niezgodnego z ogólnie przyjętymi zasadami tego typu urządzeń, niezgodnie z przeznaczeniem i zaleceniami Producenta. 8. Kolektory należy użytkować zgodnie wytycznymi producenta i ogólnie przyjętymi zasadami użytkowania tego typu wyrobów, ze szczególnym uwzględnieniem warunków opisanych poniżej: a) kolektory powinny być zainstalowane w kierunku południowym, pod kątem stopni; b) przed napełnieniem instalacji należy przykryć powierzchnie absorbera, aby uniknąć nadmiernego przegrzewania instalacji. c) napełnianie i odpowietrzanie zaleca się wykonywać na chłodnej instalacji solarnej tj. rano lub wieczorem. d) instalację należy kontrolować i odpowietrzać nie rzadziej niż raz do roku; e) wymianę płynu solarnego należy przeprowadzać po wcześniejszym sprawdzeniu temperatury krzepnięcia (np. refraktometrem) 9. W przypadku nieuzasadnionej reklamacji, użytkownik ponosi koszty związane z transportem, dojazdem serwisanta oraz przeglądem instalacji. 10. Gwarancja udzielana jest na terytorium Rzeczpospolitej Polskiej
