1 Wykorzystanie energii odnawialnej poprzez zastosowanie instalacji solarnych i pomp ciepła, celem poprawy środowiska naturalnego gminy Myszyniec SZCZEGÓŁOWY OPIS WYMAGANYCH PARAMETRÓW TECHNICZNYCH ZAMÓWIENIA A. INSTALACJE SOLARNE Przedmiotem zamówienia są instalacje solarne w domach mieszkalnych jednorodzinnych położonych w Gminie Myszyniec. Instalacje solarne pracować będą wyłącznie na potrzeby ciepłej wody użytkowej istniejących budynków. Obecnie źródłem ciepłej wody w budynkach objętych projektem są istniejące kotły na paliwo stałe oraz kotły olejowe. W okresie letnim, gdy nie pracują kotły, w około 50% budynków podgrzewanie wody odbywa się w zasobnikach wyposażonych w grzałkę elektryczną. Projekt zakłada montaż 394 kolektorów słonecznych na potrzeby ciepłej wody użytkowej instalowanych na dachach lub ścianach szczytowych budynków mieszkańców gminy w miejscowościach: Białusny Lasek, Charciabałda, Cięćk, Drężek, Gadomskie, Krysiaki, Myszyniec, Myszyniec-Koryta, Myszyniec Stary, Niedźwiedź, Olszyny, Pełty, Świdwiborek, Wolkowe, Wydmusy, Wykrot, Zalesie, Zdunek oraz w budynku Plebanii (Myszyniec). W zależności od możliwości technicznych (montaż na dachu lub fasadzie budynku) zostaną zamontowane kolektory płaskie lub próżniowe. Zamontowane kolektory słoneczne muszą posiadać certyfikat Solar Keymark lub równoważny, natomiast pozostałe zainstalowane urządzenia, instalacje zasilające i sterownicze muszą posiadać oznaczenia B lub CE ewentualnie posiadać deklarację zgodności lub certyfikaty zgodności z dokumentem odniesienia (kryteria techniczne w odniesieniu do wyrobów podlegających certyfikacji na Znak Bezpieczeństwa, PN lub Aprobata Techniczna). Przewidziano 25 typów pakietów solarnych (dla mieszkańców gminy Myszyniec) wymienionych w tabeli poniżej, dobranych na podstawie ustaleń z Użytkownikiem instalacji, oparte na kolektorach słonecznych płaskich lub próżniowych oraz na zbiornikach z jedną lub dwiema wężownicami. Przy doborze pakietu solarnego brano również pod uwagę usytuowanie budynku względem stron świat oraz możliwości montażu kolektorów słonecznych na połaci dachowej lub fasadzie budynku. W przypadkach, gdy usytuowanie budynku względem stron świata było niekorzystne, lub brakowało miejsca na dachu zaprojektowano kolektory próżniowe. Strona 1 z 10

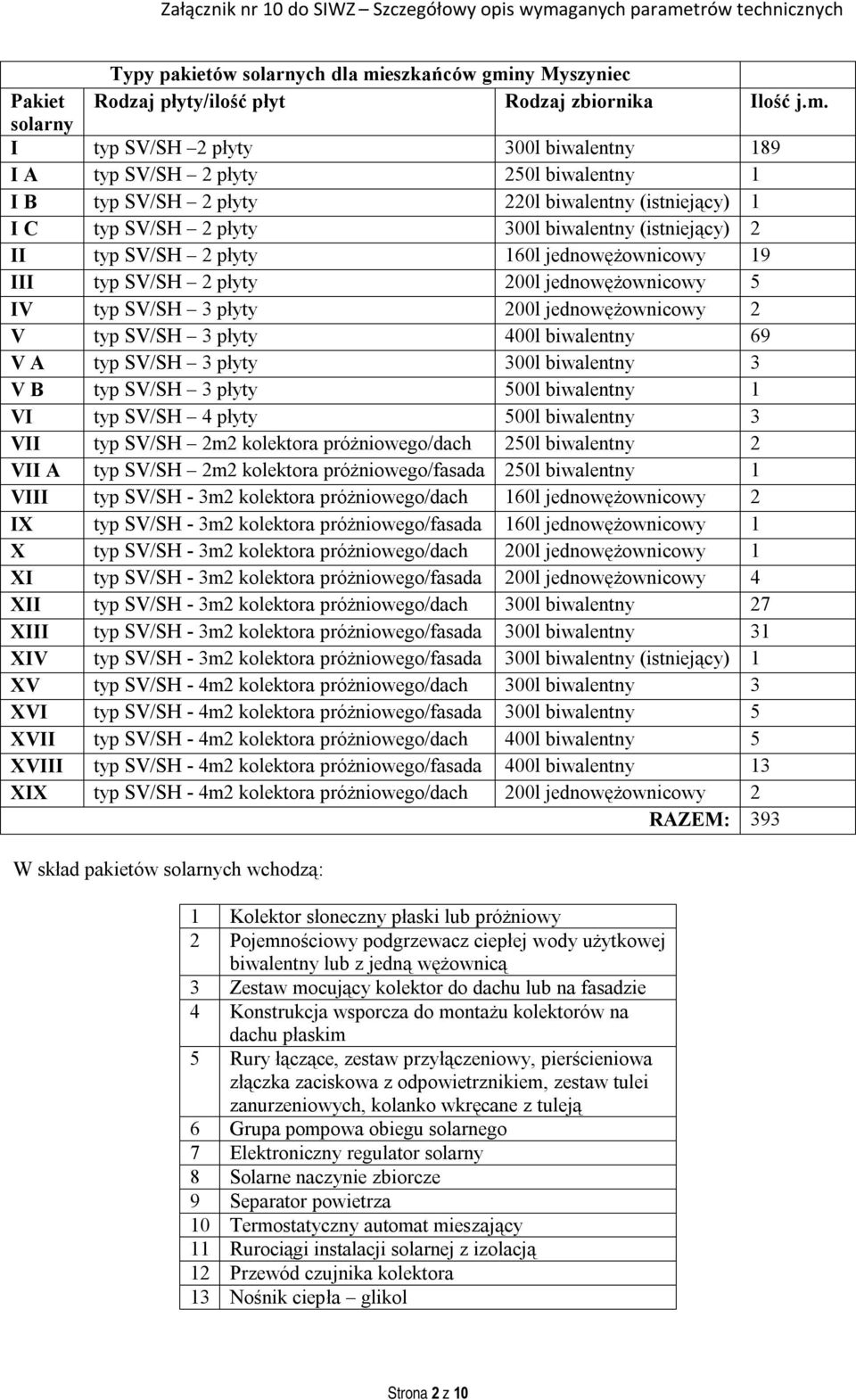

2 Typy pakietów solarnych dla mieszkańców gminy Myszyniec Pakiet Rodzaj płyty/ilość płyt Rodzaj zbiornika Ilość j.m. solarny I typ SV/SH 2 płyty 300l biwalentny 189 I A typ SV/SH 2 płyty 250l biwalentny 1 I B typ SV/SH 2 płyty 220l biwalentny (istniejący) 1 I C typ SV/SH 2 płyty 300l biwalentny (istniejący) 2 II typ SV/SH 2 płyty 160l jednowężownicowy 19 III typ SV/SH 2 płyty 200l jednowężownicowy 5 IV typ SV/SH 3 płyty 200l jednowężownicowy 2 V typ SV/SH 3 płyty 400l biwalentny 69 V A typ SV/SH 3 płyty 300l biwalentny 3 V B typ SV/SH 3 płyty 500l biwalentny 1 VI typ SV/SH 4 płyty 500l biwalentny 3 VII typ SV/SH 2m2 kolektora próżniowego/dach 250l biwalentny 2 VII A typ SV/SH 2m2 kolektora próżniowego/fasada 250l biwalentny 1 VIII typ SV/SH - 3m2 kolektora próżniowego/dach 160l jednowężownicowy 2 IX typ SV/SH - 3m2 kolektora próżniowego/fasada 160l jednowężownicowy 1 X typ SV/SH - 3m2 kolektora próżniowego/dach 200l jednowężownicowy 1 XI typ SV/SH - 3m2 kolektora próżniowego/fasada 200l jednowężownicowy 4 XII typ SV/SH - 3m2 kolektora próżniowego/dach 300l biwalentny 27 XIII typ SV/SH - 3m2 kolektora próżniowego/fasada 300l biwalentny 31 XIV typ SV/SH - 3m2 kolektora próżniowego/fasada 300l biwalentny (istniejący) 1 XV typ SV/SH - 4m2 kolektora próżniowego/dach 300l biwalentny 3 XVI typ SV/SH - 4m2 kolektora próżniowego/fasada 300l biwalentny 5 XVII typ SV/SH - 4m2 kolektora próżniowego/dach 400l biwalentny 5 XVIII typ SV/SH - 4m2 kolektora próżniowego/fasada 400l biwalentny 13 XIX typ SV/SH - 4m2 kolektora próżniowego/dach 200l jednowężownicowy 2 RAZEM: 393 W skład pakietów solarnych wchodzą: 1 Kolektor słoneczny płaski lub próżniowy 2 Pojemnościowy podgrzewacz ciepłej wody użytkowej biwalentny lub z jedną wężownicą 3 Zestaw mocujący kolektor do dachu lub na fasadzie 4 Konstrukcja wsporcza do montażu kolektorów na dachu płaskim 5 Rury łączące, zestaw przyłączeniowy, pierścieniowa złączka zaciskowa z odpowietrznikiem, zestaw tulei zanurzeniowych, kolanko wkręcane z tuleją 6 Grupa pompowa obiegu solarnego 7 Elektroniczny regulator solarny 8 Solarne naczynie zbiorcze 9 Separator powietrza 10 Termostatyczny automat mieszający 11 Rurociągi instalacji solarnej z izolacją 12 Przewód czujnika kolektora 13 Nośnik ciepła glikol Strona 2 z 10

3 W zależności od zapotrzebowania na ciepłą wodę użytkową i ustaleń z użytkownikiem występują następujące rodzaje kolektorów słonecznych: płaskie kolektory cieczowe pionowe SV lub poziome SH; próżniowe kolektory pionowe SV lub poziome SH o powierzchni 2m 2 lub o powierzchni 3m 2 Ilość kolektorów płaskich lub powierzchnia kolektorów próżniowych została dobrana indywidualnie dla każdego użytkownika instalacji, na podstawie zapotrzebowania na ciepłą wodę użytkową. Kolektory umieszczone będą na połaciach dachów lub na fasadach budynków za pomocą zestawów mocujących, w zależności od rodzaju pokrycia dachu lub rodzaju ściany zewnętrznej budynku. W przypadku kąta nachylenia dachu mniejszego od 30º lub dachu płaskiego, przewidziano dodatkowo konstrukcje wsporcze umożliwiające zamontowanie kolektorów słonecznych pod kątem ok. 45º w stosunku do poziomu. Konstrukcja wsporcza powinna być odporna na korozję bez konieczności stosowania powłok i farb zabezpieczających. Wymagane parametry techniczne kolektorów: 1. Kolektor płaski Podstawowe min. parametry kolektorów słonecznych: Opis wymagań Typ kolektora Materiał obudowy kolektora Wielkość wymagana powierzchnia apertury pojedynczego kolektora Materiał absorbera i przejmowanie ciepła Rodzaj połączenia absorbera z kanałem czynnika Konstrukcja rur absorbera Szkło solarne Połączenie wzajemne kolektorów w polach Sprawność optyczna i parametry cieplne Parametry wymagane Płaski (poziomy lub pionowy) Rama kolektora wykonana z jednego profilu aluminium o sztywnej konstrukcji min 2,3 m 2 Aluminium lub miedź z powłoką wysokoselektywną np. SolTitan, BlueTec Spawanie laserowo Pojedyncza rura ułożona w sposób meandrowy. Odległość między sąsiednimi odcinkami rury max 95 [mm]. Szkło bezpieczne z powłoką antyrefleksyjną Przepuszczalność solarna = min 96,6% Obecność powłoki antyrefleksyjnej oraz przepuszczalność solarna potwierdzona przez niezależną, akredytowaną jednostkę badawczą w sprawozdaniu z badań osiągów kolektorów słonecznych wg EN Za pomocą łączników bocznych, bez połączeń ponad górną krawędzią kolektora, umożliwiające kompensację naprężeń termicznych. Strona 3 z 10

4 odniesione do powierzchni apertury - sprawność optyczna - współczynnik strat a1 - współczynnik strat a2 Max dopuszczalna temperatura pracy (temp. stagnacji) przy GS = 1000 [W/m 2 ] i dt = 30[ C] Max dopuszczalna masa pojedynczego kolektora (opróżnionego) min 83,3% max 3,66 [W/m 2 K] max 0,017 [W/m 2 K 2 ] min 206 C max 41,3 kg - wodny roztwór glikolu propylenowego o zawartości Płyn solarny (nośnik ciepła) wody do 58 % Moc użyteczna kolektora odniesiona do Dla T m - T a = 0 K -> min 830 W/m 2 powierzchni apertury kolektora przy Dla T m - T a = 10 K -> min 793 W/m 2 natężeniu promieniowania 1000 W/m 2 oraz Dla T m - T a = 30 K -> min 706 W/m 2 różnicy temperatury (T m - T a ) Dla T m - T a = 50 K -> min. 606 W/m 2 wg PN-EN Dla T m - T a = 70 K -> min 493 W/m 2 Wymagany certyfikat Solar Keymark Powyższe parametry proponowanych kolektorów (moc użyteczna, sprawność, współczynniki a1, a2) potwierdzone w postaci załącznika z badań do certyfikatu Solar Keymark. 2. Kolektor próżniowy 2 m 2 Podstawowe min. parametry kolektorów słonecznych: Opis wymagań Typ Materiał obudowy kolektora Wielkość wymagana powierzchnia czynna (apertury) absorbera Materiał absorbera i przejmowanie ciepła Konstrukcja kolektora Zwartość kolektora Współczynniki strat ciepła odniesione do powierzchni apertury Parametry wymagane Rurowo próżniowy Szkło boro-krzemowe gr. ścianki min.1,5mm (oparty o zasadę Heatpipe) min 2 m 2 Listwa miedziana z powłoką z tlenku tytanu umieszczona w rurze próżniowej, rura miedziana z solarnym nośnikiem ciepła przyspawana indukcyjnie do listwy absorbera umieszczona także w rurze próżniowej Konstrukcja rurki cieplnej Heat - pipe - jednorodnej pod względem średnicy wewnętrznej umożliwiająca położenie kolektora bezpośrednio na dachu płaskim lub zamontowanie pionowo na elewacji budynku Wartość stosunku czynnej powierzchni absorbera do całkowitej powierzchni kolektora*) pomnożona przez 100%, z > 65% *) iloczyn wysokości i szerokości kolektora - liniowe a1 max 1,45 W/m 2 K - proporcjonalne a2 max 0,0051 W/m 2 K 2 Strona 4 z 10

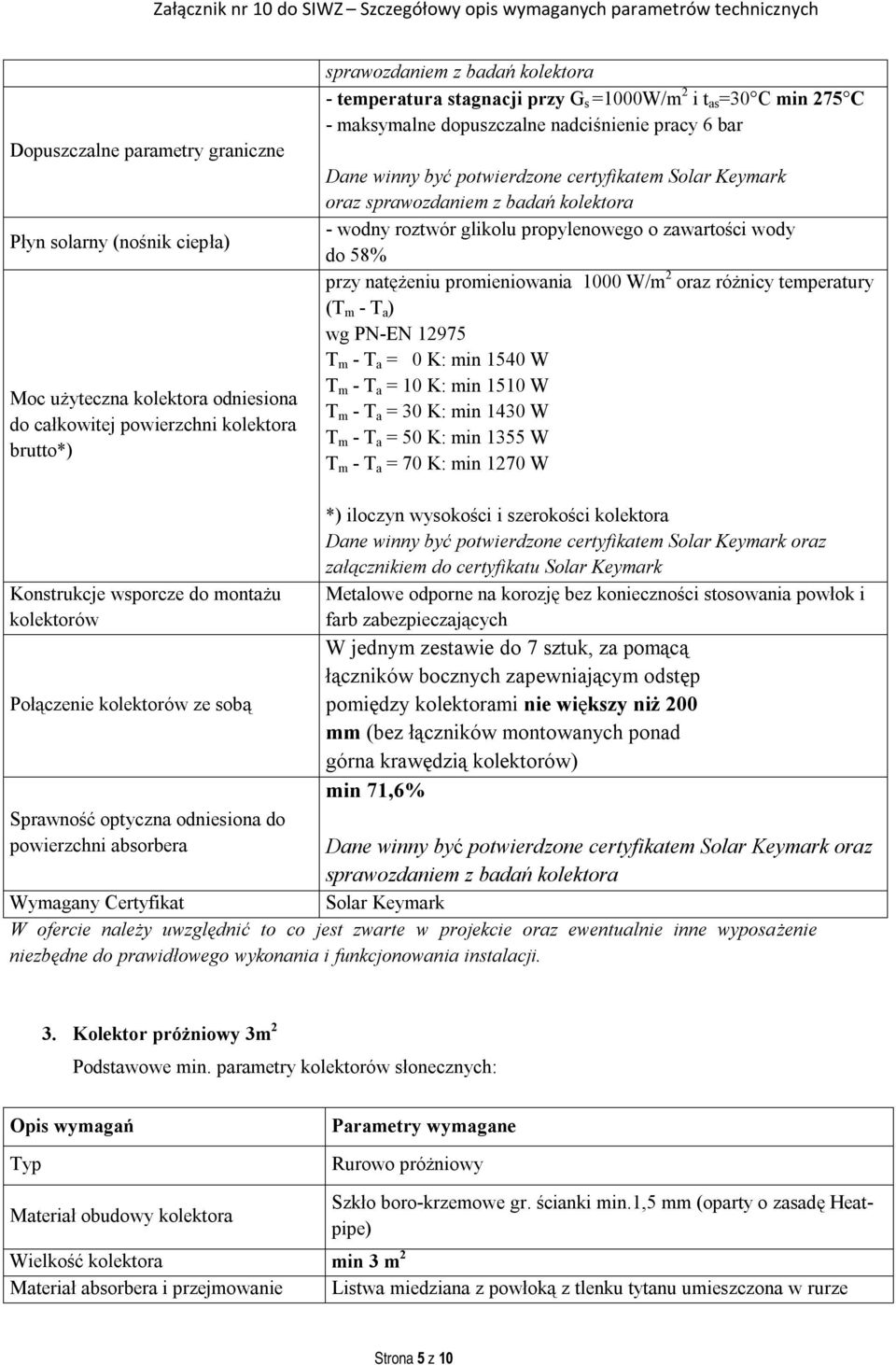

5 Dopuszczalne parametry graniczne Płyn solarny (nośnik ciepła) Moc użyteczna kolektora odniesiona do całkowitej powierzchni kolektora brutto*) sprawozdaniem z badań kolektora - temperatura stagnacji przy G s =1000W/m 2 i t as =30 C min 275 C - maksymalne dopuszczalne nadciśnienie pracy 6 bar Dane winny być potwierdzone certyfikatem Solar Keymark oraz sprawozdaniem z badań kolektora - wodny roztwór glikolu propylenowego o zawartości wody do 58% przy natężeniu promieniowania 1000 W/m 2 oraz różnicy temperatury (T m - T a ) wg PN-EN T m - T a = 0 K: min 1540 W T m - T a = 10 K: min 1510 W T m - T a = 30 K: min 1430 W T m - T a = 50 K: min 1355 W T m - T a = 70 K: min 1270 W Konstrukcje wsporcze do montażu kolektorów Połączenie kolektorów ze sobą *) iloczyn wysokości i szerokości kolektora załącznikiem do certyfikatu Solar Keymark Metalowe odporne na korozję bez konieczności stosowania powłok i farb zabezpieczających W jednym zestawie do 7 sztuk, za pomącą łączników bocznych zapewniającym odstęp pomiędzy kolektorami nie większy niż 200 mm (bez łączników montowanych ponad górna krawędzią kolektorów) min 71,6% Sprawność optyczna odniesiona do powierzchni absorbera sprawozdaniem z badań kolektora Wymagany Certyfikat Solar Keymark W ofercie należy uwzględnić to co jest zwarte w projekcie oraz ewentualnie inne wyposażenie niezbędne do prawidłowego wykonania i funkcjonowania instalacji. 3. Kolektor próżniowy 3m 2 Podstawowe min. parametry kolektorów słonecznych: Opis wymagań Typ Parametry wymagane Rurowo próżniowy Materiał obudowy kolektora Szkło boro-krzemowe gr. ścianki min.1,5 mm (oparty o zasadę Heatpipe) Wielkość kolektora min 3 m 2 Materiał absorbera i przejmowanie Listwa miedziana z powłoką z tlenku tytanu umieszczona w rurze Strona 5 z 10

6 ciepła Konstrukcja kolektora Zwartość kolektora Współczynniki strat ciepła odniesione do powierzchni absorbera Dopuszczalne parametry graniczne Płyn solarny (nośnik ciepła) Moc użyteczna kolektora odniesiona do całkowitej powierzchni kolektora brutto*) próżniowej, rura miedziana z solarnym nośnikiem ciepła przyspawana indukcyjnie do listwy absorbera umieszczona także w rurze próżniowej Konstrukcja rurki cieplnej Heat pipe - jednorodnej pod względem średnicy wewnętrznej umożliwiająca położenie kolektora bezpośrednio na dachu płaskim lub zamontowanie pionowo na elewacji budynku Wartość stosunku czynnej powierzchni absorbera do całkowitej powierzchni kolektora*) pomnożona przez 100%, z>65% *) iloczyn wysokości i szerokości kolektora - liniowe a1 max 1,40 W/m 2 K - proporcjonalne a2 max 0,0083 W/m 2 K 2 sprawozdaniem z badań kolektora - temperatura stagnacji: min 275 C przy G s =1000 W/m 2, T as =30 C - maksymalne dopuszczalne nadciśnienie pracy 6 bar sprawozdaniem z badań kolektora. wodny roztwór glikolu propylenowego o zawartości wody do 58% Przy natężeniu promieniowania 1000 W/m 2 oraz różnicy temperatury (T m -T a ) wg PN-EN T m - T a = 10 K: min 2300 W T m - T a = 30 K: min 2190 W T m - T a = 50 K: min 2070 W Konstrukcje wsporcze do montażu kolektorów Połączenie kolektorów ze sobą Sprawność optyczna odniesiona do powierzchni absorbera Wymagany Certyfikat *) iloczyn wysokości i szerokości kolektora sprawozdaniem z badań kolektora Metalowe odporne na korozję bez konieczności stosowania powłok i farb zabezpieczających W jednym zestawie do 5 sztuk, za pomącą łączników bocznych zapewniającym odstęp pomiędzy kolektorami nie większy niż 110 mm (bez łączników montowanych ponad górna krawędzią kolektorów) min 77,6% sprawozdaniem z badań kolektora Solar Keymark W ofercie należy uwzględnić to co jest zawarte w projekcie oraz ewentualnie inne wyposażenie niezbędne do prawidłowego wykonania i funkcjonowania instalacji. Strona 6 z 10

7 4. Grupa pompowa i sterownik Grupa pompowa wchodząca w skład pakietu solarnego wyposażona jest w następujące elementy: 1. Pompę obiegową zmiennoobrotową 2. Rotametr 3. Zawór bezpieczeństwa (6 bar) 4. Manometr 5. 2 termometry 6. 2 zawory kulowe z zaworami zwrotnymi klapowymi 7. Izolację cieplną 8. Armaturę do napełniania (w celu płukania, napełniania i opróżniania instalacji solarnych z pierścieniowymi złączkami zaciskowymi, Ø22mm) Max wydajność tłoczenia 1,4 m 3 /h Max wysokość tłoczenia 5,8m Zasilanie 230V Max ciśnienie robocze 6 bar Max temp. robocza 120 C Za prawidłową pracę instalacji solarnej odpowiada sterownik wchodzący w skład pakietu solarnego, współpracujący z: - pompą obiegową; - czujnikiem temperatury cieczy w kolektorze; - czujnikiem temperatury wody w podgrzewaczu. Sterownik powinien spełniać następujące wymagania: sterowanie obiegiem płynu solarnego w kolektorach słonecznych; regulacja temperatury c.w.u w zasobniku obsługa min 1 pompy solarnej; obsługa pompy recyrkulacyjnej między dwoma zasobnikami; chłodzenie kolektora; chłodzenie odwrócone (tylko kolektor płaski); bilans energetyczny instalacji solarnej; funkcja antyzamrożeniowa; modulacja pracą pompy obiegowej; funkcja okresowego działania dla niekorzystnie usytuowanego czujnika temp. kolektora; współpraca z regulatorem kotłowym (komunikacja po KM BUS). 5. Regulator solarny Zamawiający zastrzega aby zaoferowane regulatory solarne spełniały następujące wymagania: obsługa min 1 pompy solarnej; obsługa pompy recyrkulacyjnej między dwoma zasobnikami; chłodzenie kolektora; Strona 7 z 10

8 chłodzenie odwrócone (tylko kolektor płaski); bilans energetyczny instalacji solarnej; funkcja antyzamrożeniowa; modulacja pracą pompy obiegowej; funkcja okresowego działania dla niekorzystnie usytuowanego czujnika temp. kolektora; współpraca z regulatorem kotłowym (komunikacja po KM BUS). 6. Zbiorniki Podstawowe minimalne parametry podgrzewaczy pojemnościowych: Biwalentne pionowe podgrzewacze pojemnościowe wykonane ze stali, z emaliowaną powłoką o pojemnościach: 250 l, 300 l, 400 l, 500 l, z króćcem do podłączenia grzałki elektrycznej, anodą magnezową i wbudowanym termometrem. Wymaga się zastosowania podgrzewaczy ocieplonych za pomocą twardej pianki PUR (współczynnik przenikalności λ=0,023 W/mK) o grubości co najmniej 50 mm w płaszczu z tkaniny typu skay lub płaszczu z tworzywa sztucznego. Maksymalna temperatura wody użytkowej w zbiorniku 100 C. Wymagane ciśnienie wężownicy 1,6 MPa, wymagane ciśnienie zbiornika 1,0 MPa. W przypadkach, gdy użytkownicy chcieli zachować istniejące zasobniki wody zaprojektowano podgrzewacze z jedną wężownicą o pojemnościach 160l lub 200l, połączone szeregowo z istniejącym zasobnikiem. Podgrzewacze pojemnościowe pionowe z jedną wężownicą wykonane ze stali, z emaliowaną powłoką o pojemnościach: 160l, 200l, z króćcem do podłączenia grzałki elektrycznej, anodą magnezową i wbudowanym termometrem. Wymaga się zastosowania podgrzewaczy ocieplonych za pomocą twardej pianki PUR (współczynnik przenikalności λ=0,023 W/mK) o grubości co najmniej 50 mm w płaszczu z tkaniny typu skay lub płaszczu z tworzywa sztucznego. Maksymalna temperatura wody użytkowej w zbiorniku 100 C. Wymagane ciśnienie wężownicy 1,6 MPa, wymagane max ciśnienie robocze zbiornika 1,0 MPa. B. POMPA CIEPŁA I INSTALACJE CENTRALNEGO OGRZEWANIA W ramach projektu mają zostać zamontowane 2 pompy ciepła i wymienione 2 instalacje c.o. Technologia i instalacja pompy ciepła wraz z modernizacją instalacji c.o. zostanie zamontowana w budynku przedszkola (Zespół Szkół w Myszyńcu) oraz budynku plebani Parafii pw. Trójcy Przenajświętszej w Myszyńcu. Pompa ciepła w budynku przedszkola będzie miała moc znamionową 28,8 kw, natomiast w budynku Plebanii 42,8 kw. Pompy ciepła zastąpią w całości konwencjonalne źródło ciepła. Zamawiający zastrzega aby zaoferowane pompy ciepła spełniały następujące wymagania: Strona 8 z 10

9 przy pracy w układzie solanka/woda przy parametrach 0 C/35 C (DIN EN 14511) współczynnik COP wynosił minimum 4,6; poziom mocy akustycznej przy parametrach 0 C/35 C (DIN EN ISO ) wynosił maksimum 44 db (A); zastosowane pompy ciepła dla zapewnienia standaryzacji obsługi technicznej muszą pochodzić od tego samego producenta oraz muszą być zaopatrzone w taką samą automatykę pogodową; regulatory pomp ciepła dla optymalizacji zużycia energii muszą posiadać funkcję sterowania elektronicznym zaworem rozprężnym oraz umożliwiać diagnostykę pracy pompy ciepła; nie dopuszcza się, jako rozwiązań równoważnych, układów pomp ciepła o mocy grzewczej sumarycznie równej lub wyższej od mocy założonej w projekcie technicznym. C. INSTALACJE FOTOWOLTAICZNE W zakresie rzeczowym projektu jest również montaż 7 sztuk instalacji fotowoltaicznych wykorzystujących energię słoneczną do produkcji energii elektrycznej instalowanych na dachach obiektów użyteczności publicznej. Instalacje fotowoltaiczne zostaną zamontowane w budynku przedszkola (instalacja o mocy 3,8 kw, 18 sztuk ogniw fotowoltaicznych + instalacja), budynku dydaktycznym Szkoły Podstawowej (dwie instalacje o łącznej mocy 7,6 kw, 36 ogniw fotowoltaicznych + instalacja) oraz budynku administracyjno-żywieniowym (instalacja o mocy 3,8 kw, 18 sztuk ogniw fotowoltaicznych + instalacja). Instalacja zamontowana na budynkach przedszkola oraz budynku administracyjnożywieniowego będzie wykorzystywała energię słoneczną do produkcji energii elektrycznej na potrzeby tych budynków. Instalacja zamontowana na budynku dydaktycznym będzie wykorzystywała energię słoneczną do produkcji energii elektrycznej na potrzeby zasilania oświetlenia terenu Regionalnego Centrum Kultury Kurpiowskiej, które zlokalizowane jest w sąsiedztwie. Instalacje fotowoltaiczne w budynkach należących do Parafii pw. Trójcy Przenajświętszej w Myszyńcu zlokalizowane będą w budynku gospodarczym przy Plebanii (instalacja o mocy 3,8 kw, 18 sztuk ogniw fotowoltaicznych + instalacja) i w budynku Katolickiej Poradni Rodzinnej (instalacja o mocy 3,8 kw, 18 sztuk ogniw fotowoltaicznych + instalacja). Obie instalacje będą produkowały energię elektryczną na potrzeby zasilania i oświetlenia obiektów kompleksu sportowo-rekreacyjnego Kurpiowska Kraina położonego w sąsiedztwie. Instalacje fotowoltaiczne w budynku Zespołu Szkół Powiatowych to dwie instalacje na potrzeby zasilania Zespołu Szkół Powiatowych (2 instalacje o mocy 3,8 kw każda, 18 sztuk ogniw fotowoltaicznych każda + 2 instalacje). Zestawienie budynków, na których będą instalacje fotowoltaiczne: Strona 9 z 10

10 1. Instalacja fotowoltaiczna na budynku dydaktycznym Zespołu Szkół w Myszyńcu dla obiektów Regionalnego Centrum Kultury Kurpiowskiej 2. Instalacja fotowoltaiczna na budynku Zespołu Szkół Powiatowych w Myszyńcu instalacja 1 3. Instalacja fotowoltaiczna na budynku Zespołu Szkół Powiatowych w Myszyńcu instalacja 2 4. Instalacja fotowoltaiczna na budynku administracyjno-żywieniowym Zespołu Szkół w Myszyńcu 5. Instalacja fotowoltaiczna na budynku przedszkola Zespołu Szkół Miejskich w Myszyńcu 6. Instalacja fotowoltaiczna na budynku gospodarczym przy Plebanii w Myszyńcu dla obiektów kompleksu Kurpiowska Kraina 7. Instalacja fotowoltaiczna na budynku Katolickiej Poradni Rodzinnej w Myszyńcu dla obiektów kompleksu Kurpiowska Kraina D. WYMAGANIA ZWIĄZANE ZE WSKAŹNIKAMI REALIZACJI CELÓW PROJEKTU Wykonawca zobowiązany będzie wykazać uzyskanie następujących wskaźników: 1) Moc zainstalowania energii cieplnej (energia słoneczna) kw 2) Moc zainstalowania energii cieplnej (energia geotermiczna) - 71,60 kw 3) Moc zainstalowania energii elektrycznej (energia słoneczna) - 30,4 kw Pkt. 1)-3) źródło informacji o wskaźniku protokół odbiory końcowego inwestycji 4) Ilość zaoszczędzonej energii elektrycznej w wyniku realizacji projektów - 26,60 MWh/rok Źródło informacji o wskaźniku Protokół z odczytu (pomiaru) ilości wyprodukowanej energii elektrycznej (OZE) w instalacjach fotowoltaicznych z atestowanego licznika energii stanowiącego element instalacji wykonany rok po odbiorze końcowym inwestycji. 5) Ilość zaoszczędzonej energii pierwotnej w wyniku realizacji projektów ,80 GJ/rok Źródło informacji o wskaźniku Protokół z odczytu (pomiaru) ilości wyprodukowanej energii cieplnej (OZE) w instalacjach solarnych oraz instalacjach pomp ciepła z liczników wytworzonej energii cieplnej stanowiących element instalacji wykonany rok po odbiorze końcowym inwestycji. Strona 10 z 10
