1 energia odnawialna systemy słoneczne pompy ciepła Produkujemy w Polsce

2 na sprawność kolektora Najnowocześniejsze solary w Polsce > Kolektory słoneczne płaskie Cu Miedziane - KSG21 Premium GT i KSG27 Premium GT Al Aluminiowe - KSG21 GT i KSG27 GT Do montażu bezpośrednio na dachu (płaskim albo skośnym) lub na stelażu, na dowolnym podłożu. 10 lat 82,9 sprawność optyczna procent do ogrzewania c.w.u. Wszystkie produkowane przez nas kolektory płaskie posiadają certyfikat Solar Keymark Certyfikat Solar Keymark gwarantuje najwyższą jakość i sprawność urządzeń. Hartowana szyba pryzmatyczna z warstwą antyrefleksyjną o przepuszczalności promieni słonecznych aż 96% (przy kolektorach z rodziny KSG Premium GT). Wysoki współczynnik absorbcji promieni słonecznych wynoszący ponad 95%. Wysoka sprawność optyczna 82,9% w kolektorach KSG 21 Premium GT i KSG21 GT zwiększono liczbę rurek absorbera, układ posiada formę podwójnej harfy. Najwyższa jakość izolacji ocieplenie dna kolektora zapewnia najwyższej klasy prasowana wełna solarna. Opatentowany profil podwójnej ścianki, gięty z jednego elementu. specyfikacja j. m. KSG21 Premium GT KSG27 Premium GT KSG21 GT KSG27 GT numer katalogowy budowa kolektora płaski płaski płaski płaski powierzchnia brutto kolektora m² 2,1 2,7 2,1 2,7 powierzchnia (czynna) apertury m² 1,94 2,57 1,94 2,57 sprawność optyczna % 82,9 79,5 82,9 80,7 długość mm szerokość mm wysokość mm waga netto kg 36,5 46,5 31,8 41,5 cena katalogowa netto PLN 1 339, , , ,00 cena katalogowa brutto PLN 1 646, , , ,25 Szczegółowy opis zawarty jest w karcie gwarancyjnej. OZE 2

3 Zestaw solarny to ekologia, czystość i oszczędność > Cu Kompletne zestawy solarne z kolektorami miedzianymi i wymiennikiem c.w.u. > PREMIUM STANDARD dla 2-3 osób 1 2 kolektory płaskie KSG21 Premium GT. Wymiennik biwalentny 200 l typ SGW(S)B. 4,2 m 2 powierzchni absorbera brutto. Ponad 3,8 m 2 powierzchni absorbera netto. W każdym zestawie także grupa podstawowa x KSG21 Premium GT, wymiennik c.w.u. 200 l w folii PVC (szary), naczynie solarne 18 l 6 999, , x KSG21 Premium GT, wymiennik c.w.u. 200 l w tworzywie PVC (biały), naczynie solarne 18 l 6 999, , zestaw montażowy do dachu pochyłego z pokryciem dachówką 389,00 478, zestaw montażowy do dachu pochyłego z pokryciem blachą, papą, gontem 389,00 478, zestaw montażowy na dach płaski 599,00 736,77 > Zestaw solarny PREMIUM dla 2-3 osób 1 - powierzchnia kolektorów brutto 4,2 m x KSG21 Premium GT, wymiennik c.w.u. 250 l w folii PVC (szary), naczynie solarne 18 l 7 349, , x KSG21 Premium GT, wymiennik c.w.u. 250 l w tworzywie PVC (biały), naczynie solarne 18 l 7 349, , zestaw montażowy do dachu pochyłego z pokryciem dachówką 389,00 478, zestaw montażowy do dachu pochyłego z pokryciem blachą, papą, gontem 389,00 478, zestaw montażowy na dach płaski 599,00 736,77 > Zestaw solarny PREMIUM PLUS dla 3-5 osób 1 - powierzchnia kolektorów brutto 6,3 m x KSG21 Premium GT, wymiennik c.w.u. 300 l w folii PVC (szary), naczynie solarne 24 l 8 419, , x KSG21 Premium GT, wymiennik c.w.u. 300 l w tworzywie PVC (biały), naczynie solarne 24 l 8 419, , zestaw montażowy do dachu pochyłego z pokryciem dachówką 619,00 761, zestaw montażowy do dachu pochyłego z pokryciem blachą, papą, gontem 619,00 761, zestaw montażowy na dach płaski 859, ,57 > Zestaw solarny PREMIUM MAXI dla 4-6 osób 1 - powierzchnia kolektorów brutto 8,4 m x KSG21 Premium GT, wymiennik c.w.u. 400 l w folii PVC (szary), naczynie solarne 36 l , , x KSG21 Premium GT, wymiennik c.w.u. 400 l w tworzywie PVC (biały), naczynie solarne 36 l , , zestaw montażowy do dachu pochyłego z pokryciem dachówką 849, , zestaw montażowy do dachu pochyłego z pokryciem blachą, papą, gontem 849, , zestaw montażowy na dach płaski 1 189, ,47 > Zestaw solarny PREMIUM MAXI PLUS dla 5-7 osób 1 - powierzchnia kolektorów brutto 10,5 m x KSG21 Premium GT, wymiennik c.w.u. 500 l w folii PVC (szary), naczynie solarne 50 l , , zestaw montażowy do dachu pochyłego z pokryciem dachówką 1 079, , zestaw montażowy do dachu pochyłego z pokryciem blachą, papą, gontem 1 079, , zestaw montażowy na dach płaski 1 499, ,77 W skład zestawu wchodzi również: pojemnik glikolu o pojemności 20 l komplet przyłączeniowy kolektorów z instalacją elektroniczna, dwudrogowa grupa pompowa z separatorem powietrza zestaw podłączeniowy naczynia solarnego 2 moduł sterujący STDC Według średniego zapotrzebowania dobowego na c.w.u. 2) Dotyczy naczyń solarnych o pojemności do 24 l włącznie. OZE 3

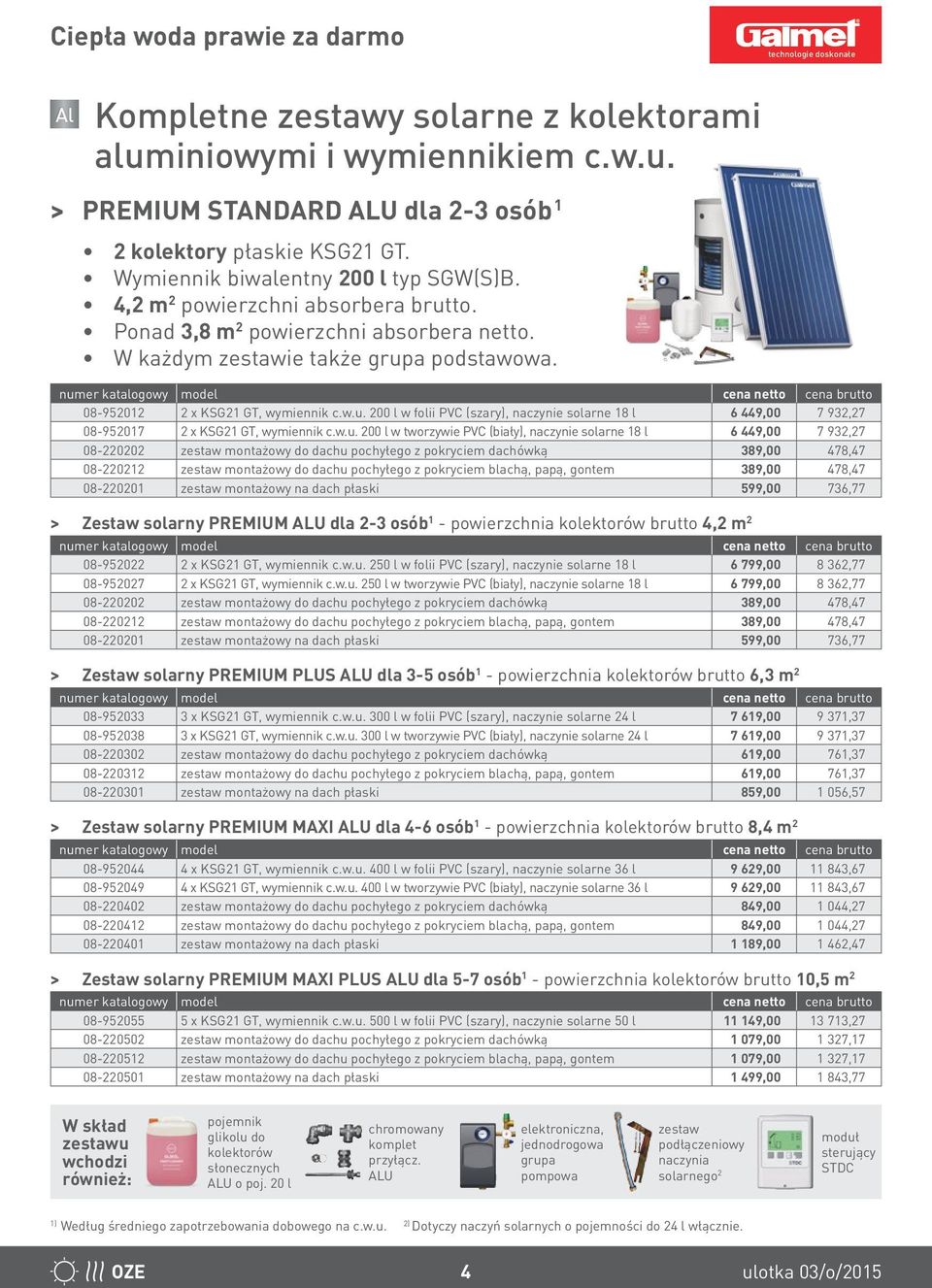

4 Ciepła woda prawie za darmo > Al Kompletne zestawy solarne z kolektorami aluminiowymi i wymiennikiem c.w.u. > PREMIUM STANDARD ALU dla 2-3 osób 1 2 kolektory płaskie KSG21 GT. Wymiennik biwalentny 200 l typ SGW(S)B. 4,2 m 2 powierzchni absorbera brutto. Ponad 3,8 m 2 powierzchni absorbera netto. W każdym zestawie także grupa podstawowa x KSG21 GT, wymiennik c.w.u. 200 l w folii PVC (szary), naczynie solarne 18 l 6 449, , x KSG21 GT, wymiennik c.w.u. 200 l w tworzywie PVC (biały), naczynie solarne 18 l 6 449, , zestaw montażowy do dachu pochyłego z pokryciem dachówką 389,00 478, zestaw montażowy do dachu pochyłego z pokryciem blachą, papą, gontem 389,00 478, zestaw montażowy na dach płaski 599,00 736,77 > Zestaw solarny PREMIUM ALU dla 2-3 osób 1 - powierzchnia kolektorów brutto 4,2 m x KSG21 GT, wymiennik c.w.u. 250 l w folii PVC (szary), naczynie solarne 18 l 6 799, , x KSG21 GT, wymiennik c.w.u. 250 l w tworzywie PVC (biały), naczynie solarne 18 l 6 799, , zestaw montażowy do dachu pochyłego z pokryciem dachówką 389,00 478, zestaw montażowy do dachu pochyłego z pokryciem blachą, papą, gontem 389,00 478, zestaw montażowy na dach płaski 599,00 736,77 > Zestaw solarny PREMIUM PLUS ALU dla 3-5 osób 1 - powierzchnia kolektorów brutto 6,3 m x KSG21 GT, wymiennik c.w.u. 300 l w folii PVC (szary), naczynie solarne 24 l 7 619, , x KSG21 GT, wymiennik c.w.u. 300 l w tworzywie PVC (biały), naczynie solarne 24 l 7 619, , zestaw montażowy do dachu pochyłego z pokryciem dachówką 619,00 761, zestaw montażowy do dachu pochyłego z pokryciem blachą, papą, gontem 619,00 761, zestaw montażowy na dach płaski 859, ,57 > Zestaw solarny PREMIUM MAXI ALU dla 4-6 osób 1 - powierzchnia kolektorów brutto 8,4 m x KSG21 GT, wymiennik c.w.u. 400 l w folii PVC (szary), naczynie solarne 36 l 9 629, , x KSG21 GT, wymiennik c.w.u. 400 l w tworzywie PVC (biały), naczynie solarne 36 l 9 629, , zestaw montażowy do dachu pochyłego z pokryciem dachówką 849, , zestaw montażowy do dachu pochyłego z pokryciem blachą, papą, gontem 849, , zestaw montażowy na dach płaski 1 189, ,47 > Zestaw solarny PREMIUM MAXI PLUS ALU dla 5-7 osób 1 - powierzchnia kolektorów brutto 10,5 m x KSG21 GT, wymiennik c.w.u. 500 l w folii PVC (szary), naczynie solarne 50 l , , zestaw montażowy do dachu pochyłego z pokryciem dachówką 1 079, , zestaw montażowy do dachu pochyłego z pokryciem blachą, papą, gontem 1 079, , zestaw montażowy na dach płaski 1 499, ,77 W skład zestawu wchodzi również: pojemnik glikolu do kolektorów słonecznych ALU o poj. 20 l chromowany komplet przyłącz. ALU elektroniczna, jednodrogowa grupa pompowa zestaw podłączeniowy naczynia solarnego 2 moduł sterujący STDC Według średniego zapotrzebowania dobowego na c.w.u. 2) Dotyczy naczyń solarnych o pojemności do 24 l włącznie. OZE 4

5 na sprawność kolektora Najtańsze źródło ciepła w domu > Kolektory słoneczne próżniowe-rurowe Typ KSG PT (heat pipe) Do montażu bezpośrednio na dachu (płaskim albo skośnym) lub na stelażu, na dowolnym podłożu. 5 lat 67,9 sprawność optyczna procent do ogrzewania c.w.u. Kolektory posiadają certyfikat Solar Keymark Certyfikat Solar Keymark gwarantuje najwyższą jakość i sprawność urządzeń. Pozyskiwanie energii słonecznej nawet w pochmurne dni. Kolektory absorbują promienie słoneczne nawet przy ostrym kącie ich padania. specyfikacja j. m. KSG PT 15 KSG PT 20 numer katalogowy budowa kolektora rurowy rurowy powierzchnia brutto kolektora m² 2,350 3,103 powierzchnia (czynna) apertury m² 1,407 1,876 sprawność optyczna % 67,9 67,9 długość mm szerokość mm wysokość mm waga netto kg 49,6 64,4 cena katalogowa netto PLN 2 149, ,00 cena katalogowa brutto PLN 2 643, ,27 > Zestaw solarny LUXURY TUBE dla 3-4 osób 1 - powierzchnia kolektorów brutto 4,7 m x KSG PT15 (30 rur), wymiennik c.w.u. 200 l w folii PVC (szary), naczynie solarne 18 l 9 299, , x KSG PT15 (30 rur), wymiennik c.w.u. 200 l w tworzywie (biały), naczynie solarne 18 l 9 299, , zestaw montażowy do dachu pochyłego z pokryciem dachówką (do 1 kol.) 119,00 146, zestaw montażowy do dachu pochyłego z pokryciem blachą, papą, gontem (do 1 kol.) 119,00 146, zestaw montażowy na dach płaski (do 1 kol.) 149,00 183,27 > Zestaw solarny LUXURY TUBE PLUS dla 3-4 osób 1 - powierzchnia kolektorów brutto 6,2 m x KSG PT15 (30 rur), wymiennik c.w.u. 300 l w folii PVC (szary), naczynie solarne 24 l , , x KSG PT15 (30 rur), wymiennik c.w.u. 300 l w tworzywie (biały), naczynie solarne 24 l , , zestaw montażowy do dachu pochyłego z pokryciem dachówką (do 1 kol.) 119,00 146, zestaw montażowy do dachu pochyłego z pokryciem blachą, papą, gontem (do 1 kol.) 119,00 146, zestaw montażowy na dach płaski (do 1 kol.) 159,00 195,57 W skład zestawu wchodzi również: pojemnik glikolu o pojemności 20 l komplet przyłączeniowy kolektorów z instalacją elektroniczna, dwudrogowa grupa pompowa z separatorem powietrza zestaw podłączeniowy naczynia solarnego 2 moduł sterujący STDC Według średniego zapotrzebowania dobowego na c.w.u. 2) Dotyczy naczyń solarnych o pojemności do 24 l włącznie. OZE 5

6 Energia słońca w Twoim domu > Zestawy fotowoltaiczne ON-GRID (przyłączone do sieci) 10 lat na moduł fotowoltaiczny * Nowoczesnym sposobem pozyskiwania energii ze słońca są panele fotowoltaiczne, których działanie polega na bezpośredniej konwersji promieniowania słonecznego w energię elektryczną. nazwa części j. m. 1,56 kwp 2,86 kwp 3,64 kwp 4,68 kwp 6,24 kwp 9,88 kwp nr katalogowy moduł fotowoltaiczny szt inwerter* - 1 szt. / 1-faz. 1 szt. / 1-faz. 1 szt. / 1-faz. 1 szt. / 3-faz. 1 szt. / 3-faz. 1 szt. / 3-faz. okablowanie mb konektory szt minimalna pow. modułów pod zabudowę m² 10,2 17,0 23,8 30,6 40,8 68 masa modułów kg szacunkowa produkcja energii el. na rok kwh cena katalogowa netto ** PLN , , , , , ,00 cena katalogowa brutto ** PLN , , , , , ,63 > Propozycja wykorzystania zestawu: Zestaw Energy flow GT: Fotowoltaika + pompa ciepła Spectra Zestaw Energy flow GT to połączenie zestawu fotowoltaicznego z pompą ciepła nowej generacji Spectra o pojemności 200 l. Dzięki takiemu rozwiązaniu otrzymujemy ciepłą wodę głównie z odnawialnych źródeł energii. Moduły fotowoltaiczne produkują prąd na potrzeby budynku, zmniejszając tym samym zużycie energii z sieci. Pompa ciepła zasilana jest więc z PV lub sieci. zestaw Energy flow GT cena kat. netto cena kat. brutto zestaw fotowoltaiczny ON-GRID o mocy 1,56 kw (nr kat ) + pompa ciepła Spectra 200 l , ,87 Przykład podłączenia zestawu fotowoltaicznego ON-GRID W ofercie posiadamy także zestawy OFF-GRID (nieprzyłączone do sieci). Systemy montażowe na indywidualne zapytanie Klienta. Okablowanie Konektory System montażowy Moduł fotowoltaiczny ISO 9001; ISO 14001; OHSAS Inwerter *) Pozostałe elementy wg producenta; szczegółowy opis zawarty jest w karcie gwarancyjnej. **) Ceny są uzależnione od aktualnego kursu walut. OZE 6

7 Twoja prywatna elektrownia > Autonomiczny zestaw fotowoltaiczny do podgrzewania wody 10 lat na moduł fotowoltaiczny * Energia elektryczna wytwarzana przez zestaw modułów fotowoltaicznych jest konwertowana na energię cieplną, podgrzewającą wodę w zbiorniku. Dzięki zastosowaniu Inteligentnego Sterownika Grzałek (ISG), praca systemu jest w pełni zautomatyzowana i zoptymalizowana. ISG znajduje Punkt Mocy Maksymalnej (Maximum Power Point) modułów fotowoltaicznych i dopasowuje do niego rezystancję zespołu grzejnego. W efekcie, system charakteryzuje się znacznie wyższą wydajnością w porównaniu do układów bez ISG. > Na autonomiczny zestaw fotowoltaiczny składają się: 4-10 sztuk modułów fotowoltaicznych o wymiarach 983 x 1670 x 45 mm (± 2 mm), Inteligentny Sterownik Grzałek (ISG), zespół grzejny o regulowanej mocy do 2,5kW (6/4 ), okablowanie. > Zalety systemu: system autonomiczny nie wymaga podłączenia do sieci elektroenergetycznej, prosty montaż brak elementów hydraulicznych między modułami a zbiornikiem, certyfikowane moduły gwarancja sprawności do 25 lat pracy, wysoka wydajność poprzez zastosowanie Inteligentnego Sterownika Grzałek (ISG), szeroki zakres pracy wartość natężenia promieniowania od 0 do 1500 W/m². zestaw modułów fotowoltaicznych grzałka Inteligentny Sterownik Grzałek (ISG) okablowanie PV > Autonomiczne zestawy fotowoltaiczne nr kat. model moc znamionowa cena netto cena brutto zestaw z 4 panelami fotowoltaicznymi, ISG, zespołem grzejnym o regulowanej mocy, okablowaniem zestaw z 6 panelami fotowoltaicznymi, ISG, zespołem grzejnym o regulowanej mocy, okablowaniem zestaw z 8 panelami fotowoltaicznymi, ISG, zespołem grzejnym o regulowanej mocy, okablowaniem zestaw z 10 panelami fotowoltaicznymi, ISG, zespołem grzejnym o regulowanej mocy, okablowaniem grzałka o mocy 1 kw K 6/4" grzałka o mocy 1,5 kw K 6/4" grzałka o mocy 2 kw K 6/4" grzałka o mocy 2,5 kw K 6/4" 8 049, , , , , , , ,17 W skład zestawu nie wchodzi system montażowy (systemy montażowe na indywidualne zapytanie klienta). OZE 7

8 NOWOŚĆ > Pompa ciepła Spectra w systemie powietrze woda A Klasa energetyczna 60 miesięcy na pompę ciepła 3,8 współczynnik COP wg normy PN-EN ) 2,7 współczynnik COP wg normy PN-EN ) nowoczesny sterownik dotykowy montaż wewnątrz budynku do ogrzewania c.w.u. chłodzenie pomieszczenia w lecie Moc grzewcza: 1,88 kw. 3) Inteligentny sterownik z możliwością współpracy z instalacja solarną (po dokupieniu czujnika kolektorów). Możliwość ustawienia czasu pracy pompy ciepła. Regulator umożliwia sterowanie pompą cyrkulacyjną. Pompa ciepła jest wyposażona standardowo w grzałkę elektryczną 2 kw. Zbiornik o pojemności 200 l wyposażony w wężownicę do podłączenia dodatkowego źródła ciepła (np. solary, kocioł). Możliwość podłączenia dedykowanego regulatora umożliwiającego sterowanie pompą ciepła z dowolnego miejsca w budynku (opcja). 4) charakterystyka j. m. Spectra 200 l z 1 wężownicą numer katalogowy napięcie zasilania V~ 230 temperaturowy zakres pracy ºC maksymalna temp. c.w.u. ºC 55 waga netto kg 125 przepływ powietrza m³/h 350 poziom mocy akustycznej db 58 wymiary (wys. x szer. x gł.) mm 1490 x 660 x 670 cena kat. netto PLN 7 390,00 cena kat. brutto PLN 9 089,70 Roczne oszczędności wynikające z użytkowania pompy ciepła w porównaniu do grzałki elektrycznej sięgają około 1000 PLN (2000 kwh), przy założeniu że zużycie wody wyniesie 200 l/dzień. Na szczelność zasobnika c.w.u.; pozostałe podzespoły 24 m-ce. Szczegóły w karcie gwarancyjnej. 2) Wg normy PN-EN 255-3: Przy nagrzewaniu wody z 15 C do 45 C przy temperaturze wlotowej powietrza 15 C. 3) Wg normy PN-EN 16147: Przy nagrzewaniu wody z 10 C do 55 C przy temperaturze wlotowej powietrza 15 C, cykl L, temperatura referencyjna > 52,5 C. 4) Nie ujęty w cenie podstawowej, cena 899,00 zł netto. OZE 8

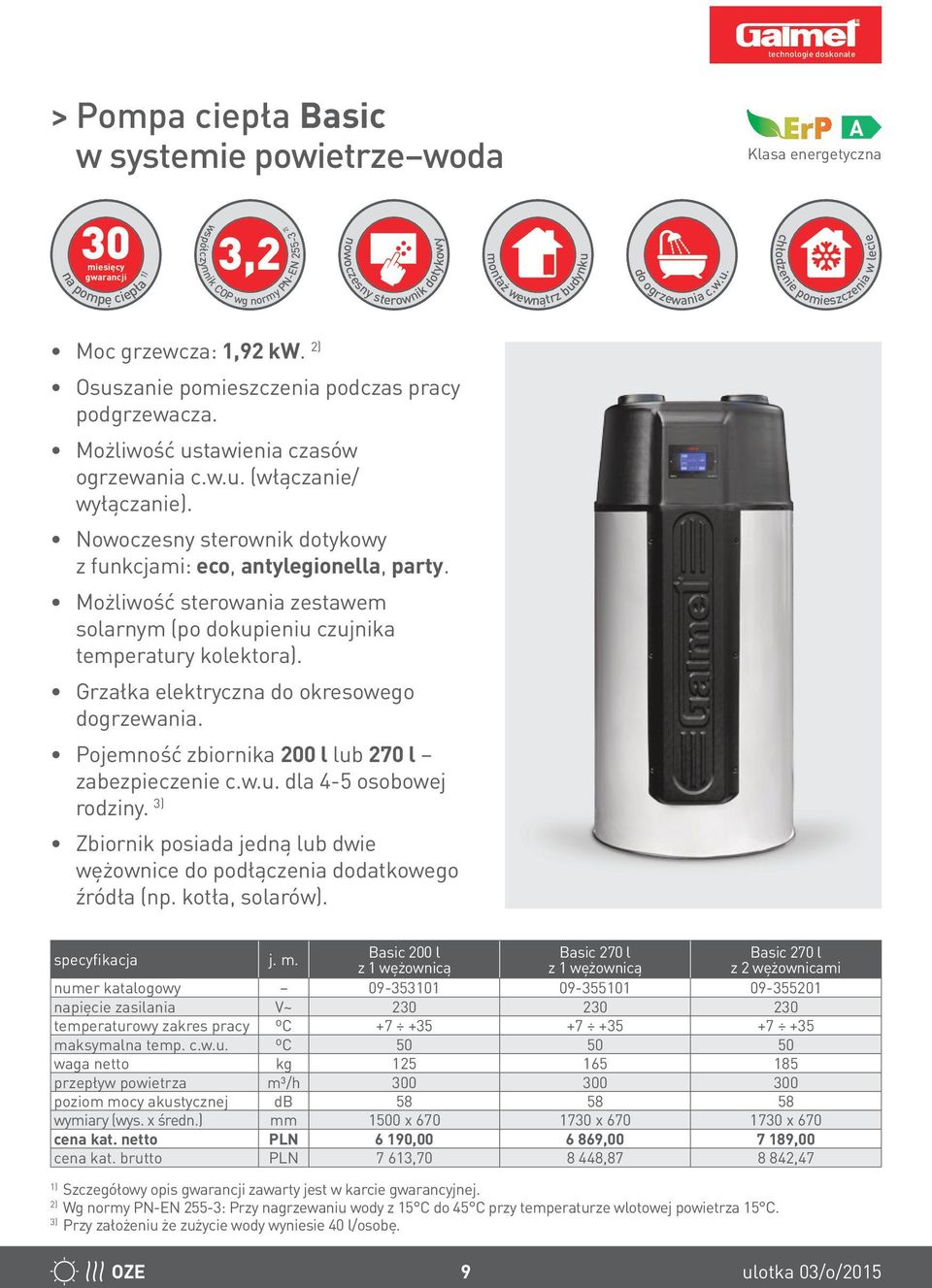

9 > Pompa ciepła Basic w systemie powietrze woda A Klasa energetyczna 30 miesięcy na pompę ciepła 3,2 współczynnik COP wg normy PN-EN ) nowoczesny sterownik dotykowy montaż wewnątrz budynku do ogrzewania c.w.u. chłodzenie pomieszczenia w lecie Moc grzewcza: 1,92 kw. 2) Osuszanie pomieszczenia podczas pracy podgrzewacza. Możliwość ustawienia czasów ogrzewania c.w.u. (włączanie/ wyłączanie). Nowoczesny sterownik dotykowy z funkcjami: eco, antylegionella, party. Możliwość sterowania zestawem solarnym (po dokupieniu czujnika temperatury kolektora). Grzałka elektryczna do okresowego dogrzewania. Pojemność zbiornika 200 l lub 270 l zabezpieczenie c.w.u. dla 4-5 osobowej rodziny. 3) Zbiornik posiada jedną lub dwie wężownice do podłączenia dodatkowego źródła (np. kotła, solarów). specyfikacja j. m. Basic 200 l z 1 wężownicą Basic 270 l z 1 wężownicą Basic 270 l z 2 wężownicami numer katalogowy napięcie zasilania V~ temperaturowy zakres pracy ºC maksymalna temp. c.w.u. ºC waga netto kg przepływ powietrza m³/h poziom mocy akustycznej db wymiary (wys. x średn.) mm 1500 x x x 670 cena kat. netto PLN 6 190, , ,00 cena kat. brutto PLN 7 613, , ,47 Szczegółowy opis zawarty jest w karcie gwarancyjnej. 2) Wg normy PN-EN 255-3: Przy nagrzewaniu wody z 15 C do 45 C przy temperaturze wlotowej powietrza 15 C. 3) Przy założeniu że zużycie wody wyniesie 40 l/osobę. OZE 9

10 W zestawie niższa cena oraz dodatkowe 12 miesięcy po dokonaniu rejestracji! > Przykładowy schemat instalacji grzewczej c.o. i c.w.u. z zastosowaniem pompy ciepła i innych urządzeń produkowanych przez GALMET Zestaw z pompą ciepła z podgrzewaczem c.w.u. Basic i kotłem c.o. EKO-GT KWPD 16 kw (nr kat. zestawu SG ) Założenia projektowe: pow. grzewcza do 160 m 2 ilość osób: 3-4 grzejniki konwektorowe grupa bezpieczeństwa naczynie wyrównawcze sterownik kotła EKO-GT KWPD 17 kw czujnik pogodowy 4 Ceny zestawów instalacji grzewczych c.o. i c.w.u. z zastosowaniem urządzeń produkowanych przez Galmet nr kat. zestawu SG SG SG SG SG produkt / nr kat. produktu Zestaw solarny Premium Plus ALU / Kocioł c.o. EKO-GT KWPD 25 kw / /11 Zbiornik kombinowany 380/120 l / Zestaw Premium Maxi bez zbiornika / Kocioł c.o. EKO-GT KWP 17 kw / /11 Zestaw solarny Premium Standard ALU / Kocioł c.o. GT KWR 22 kw / Kocioł c.o. EKO-GT KWPD 17 kw / /11 Pompa ciepła Basic / Pompa ciepła AirMax 2 9 kw / Wymiennik Maxi Plus 400 l / Zbiornik buforowy 380 l / Kocioł c.o. EKO-GT KPP 12 kw / Galmet Sp. z o.o. Sp. K. PL Głubczyce, ul. Raciborska 36 dział solarów: tel solary@galmet.com.pl dział pomp ciepła: tel pompy@galmet.com.pl dział sprzedaży: tel fax Eko-kocioł c.o. typ EKO-GT KWPD 17 kw c.w.u. z.w.u. 1 pomieszczenie gospodarcze (np. pralnia, garaż) cena kat. netto produktów kanały powietrzne Pompa ciepła z podgrzewaczem c.w.u. Basic cena kat. netto zestawu Dystrybutor zasilanie pompy ciepła z zewnątrz 2ºC 7ºC cena kat. brutto zestawu , , , , , , , , , , , , , , ,27 Ulotka nie jest ofertą w rozumieniu KC i ma charakter wyłącznie informacyjny. Szczegóły w katalogu i instrukcji obsługi. Galmet. Druk: listopad 2015 OZE 10
