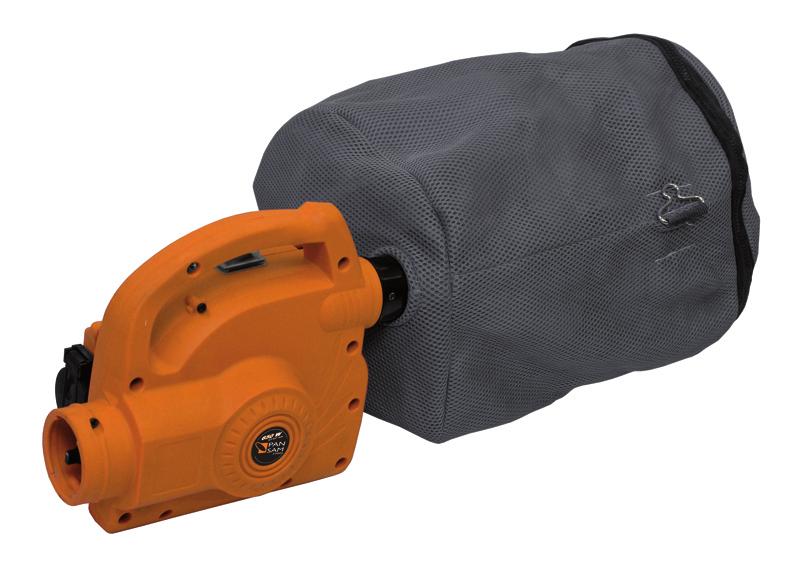

1 INSTRUKCJA OBS UGI Odkurzacz przenoœny Model: A Przeczytaj Instrukcjê Aktualna dla egzemplarzy zakupionych po: 01 styczeñ r Zbiornik odkurzacza W³¹cznik Gniazdo przy³¹czeniowe 240V Króciec przy³¹czeniowy 1.Deklaracja Zgodnoœci WE (EC) 2.Przeznaczenie odkurzacza 3. Ograniczenia u ycia 4. Dane techniczne 5. Bezpieczeñstwo pracy 6. Przygotowanie do pracy 7. Pod³¹czenie do sieci 8. W³¹czanie urz¹dzenia 9. U ytkowanie urz¹dzenia SPIS TREŒCI: 10. Bie ¹ce czynnoœci obs³ugowe 11. Czêœci zamienne i akcesoria dodatkowe 12. Samodzielne usuwanie usterek 13. Kompletacja urz¹dzenia, uwagi koñcowe 14. Informacja dla u ytkowników o pozbywaniu siê zu ytego sprzêtu 15. Rysunek z³o eniowy 16. Karta Gwarancyjna Podczas pracy urz¹dzeniem zaleca siê zawsze przestrzegaæ podstawowych zasad bezpieczeñstwa pracy, w celu unikniêcia wybuchu po aru, pora enia pr¹dem elektrycznym lub obra enia mechanicznego. Przed przyst¹pieniem do eksploatacji, prosimy uprzejmie o zapoznanie siê z treœci¹ Instrukcji Obs³ugi. Prosimy o zachowanie Instrukcji. Rygorystyczne przestrzeganie wskazówek i zaleceñ zawartych w Instrukcji Obs³ugi wp³ynie na przed³u enie ywotnoœci Pañstwa urz¹dzenia. Odkurzacz przenoœny: model A str - 1 -

2 1. DEKLARACJA ZGODNOŒCI WE dla partii: DEDRA-EXIM Sp. z o.o Pruszków ul. 3 Maja 8 deklaruje z pe³n¹ odpowiedzialnoœci¹, e maszyna:odkurzacz przenoœny A Funkcja: Patrz Instrukcja Obs³ugi Rok produkcji: 2013 do której odnosi siê niniejsza deklaracja spe³nia wymagania Dyrektyw WE (EC): 2004/108/EC w sprawie zbli enia przepisów pañstw cz³onkowskich dotycz¹cych kompatybilnoœci elektromagnetycznej (Electromagnetic compatibility) co potwierdzono certyfikatem nr. E8N wydanym przez TÜV SÜD RIDLERSTRASSE MUNCHEN GERMANY 2006/95/EC o zharmonizowaniu przepisów pañstw cz³onkowskich odnosz¹cych siê do sprzêtu elektrycznego przeznaczonego do stosowania w okreœlonych zakresach napiêcia (Low voltage) co potwierdzono certyfikatem nr. N wydanym przez TÜV SÜD RIDLERSTRASSE MUNCHEN GERMANY oraz wymagania zasadnicze w RP: Dz. U.2007 nr 82 poz. 556 Dz. U.2007 nr 155 poz Ustawa z dnia r. o kompatybilnoœci elektromagnetycznej Rozporz¹dzenie Ministra Gospodarki z dnia r. w sprawie zasadniczych wymagañ dla sprzêtu elektrycznego Zastosowane normy zharmonizowane: EN /A1:2004 ; EN /A13:2008 ; EN 62233:2008 ; EN :2006 ; EN /A1:2001 ; EN :2006 ; EN /+A2: Pruszków Deklaracja zgodnoœci WE traci swoj¹ wa noœæ, je eli maszyna zostanie zmieniona, przebudowana lub jest u ytkowana niezgodnie z Instrukcj¹ Obs³ugi. Osoba upowa niona do sporz¹dzania deklaracji zgodnoœci: Kierownik dzia³u technicznego i serwisu: Grzegorz Ratyñski- DEDRA EXIM Sp. z o.o Pruszków ul. 3 Maja 8 2. Przeznaczenie odkurzacza Dyrektor Techniczny mgr in Waldemar abudzki Odkurzacz workowy Pansam model A jest urz¹dzeniem przeznaczonym do pracy na sucho, do usuwania urobku powsta³ego podczas szlifowania powierzchni gipsowych w pomieszczeniach. 3. Ograniczenia u ycia Odkurzacz przenoœny mo e byæ u ytkowany tylko zgodnie z zamieszczonymi poni ej Dopuszczalnymi warunkami pracy. Zabrania siê u ywania odkurzacza do sprz¹tania cieczy, gazów r¹cych i cia³ lotnych tworz¹cych z powietrzem atmosferycznym mieszaniny wybuchowe. W konstrukcji i budowie odkurzacza nie przewidziano jego zastosowania do celów profesjonalnych/zarobkowych. Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynnoœci obs³ugowe nie opisane w Instrukcji Obs³ugi bêd¹ traktowane za bezprawne i powoduj¹ natychmiastow¹ utratê Praw Gwarancyjnych. U ytkowanie elektronarzêdzia niezgodne z przeznaczeniem lub Instrukcj¹ Obs³ugi spowoduje natychmiastow¹ utratê Praw Gwarancyjnych. 4. Dane Techniczne Silnik elektryczny komutatorowy, jednofazowy Napiêcie sieci, czêstotliwoœæ sieci 220/240 V, 50 Hz Moc znamionowa silnika 650 W Przep³yw powietrza 53 l /s Emisja ha³asu LPA 82 - LWA 93 db(a) Podciœnienie 5,6 kpa Filtr worek papierowy Waga netto 2,8 kg Odkurzacz przenoœny: model A str -2-

3 DOPUSZCZALNE WARUNKI PRACY Praca dorywcza S2 20min Urz¹dzenie mo e byæ u ytkowane w pomieszczeniach zamkniêtych 5. Bezpieczeñstwo pracy Prosimy uprzejmie o dok³adne zapoznanie siê z treœci¹ tego rozdzia³u, celem maksymalnego ograniczenia mo liwoœci powstania urazu, b¹dÿ wypadku spowodowanego niew³aœciw¹ obs³ug¹ lub nieznajomoœci¹ Przepisów Bezpieczeñstwa Pracy. 1. Odkurzacz mo e u ytkowaæ osoba, która dok³adnie zapozna³a siê i zrozumia³a treœæ Instrukcji Obs³ugi. 2. Wszelkie regulacje, konserwacje lub czynnoœci obs³ugowe (np. wymiana worka) nale y wykonywaæ przy wyjêtej z gniazdka wtyczce. 3. Odkurzacz nale y w³¹czaæ do sieci zasilaj¹cej jedynie na czas pracy. 4. W czasie pracy nie przeci¹ aæ odkurzacza (wydajniejsza praca w wyznaczonym zakresie mocy). 5. Wszelkie elementy odpowiedzialne za bezpieczeñstwo musz¹ byæ utrzymywane w pe³nej sprawnoœci technicznej. W przypadku ich uszkodzenia nale y niezw³ocznie je naprawiæ lub wymieniæ na nowe. 6. U ywaæ przed³u aczy o odpowiednim przekroju i d³ugoœci przewodu, sprawnych bez adnych uszkodzeñ. 7. Przed pierwszym uruchomieniem sprawdziæ czy napiêcie zasilania odpowiada wartoœci podanej na tabliczce znamionowej. 8.Nale y unikaæ pora enia pr¹dem (unikaæ kontaktu z uziemionymi przedmiotami) 9. Nie ci¹gn¹æ za kabel w czasie wyjmowania wtyczki z gniazdka. 10. Zabronione jest pozostawianie urz¹dzenia na deszczu, b¹dÿ u ytkowanie jej przy dostêpie wilgoci. 11. Nie udostêpniaæ urz¹dzenia dzieciom w charakterze zabawki. 12.Nie korzystaæ z urz¹dzenia w przypadku, gdy kabel zasilaj¹cy lub wtyczka s¹ uszkodzone. 13. Urz¹dzenie nale y przechowywaæ z dala od Ÿróde³ ciep³a (tj. centralne ogrzewanie, piecyk, itp.) w celu unikniêcia odkszta³cenia siê elementów z tworzywa sztucznego. 14. Podczas korzystania z urz¹dzenia, nie zatykaæ wlotu powietrza w przeciwnym razie wydajnoœæ poch³aniania kurzu zmniejszy siê oraz powstanie ryzyko spalenia silnika. 15. Nie wolno zasysaæ tl¹cych siê niedopa³ków, w przeciwnym razie urz¹dzenie mo e zostaæ uszkodzone. 16. Podczas korzystania z odkurzacza nale y zwróciæ uwagê na k³êby w³osów lub inne odpadki aby nie zatka³y wlotu powietrza (w³¹czaj¹c w to przewód) w przeciwnym razie mo e dojœæ do uszkodzenia silnika urz¹dzenia. 17. Podczas pracy nale y nosiæ odpowiedni¹ odzie robocz¹ oraz mieæ zabezpieczone oczy, g³owê (w przypadku d³ugich w³osów-siatka), maskê ochronn¹ Nale y regularni wprowadzaæprzerwy w trakcie pracy: w skutek nadmiernych wibracji emitowanych przez silnik mog¹ wyst¹piæ problemy z uk³adem kr¹ enia w palcach, nadgarstkach lub d³oniach. Mo e równie wyst¹piæ cierpniêcie koñczyn, ³askotanie, ból, k³ucie itp. W przypadku wyst¹pienia jakichkolwiek wymienionych objawów nale y skontaktowaæ siê z lekarzem. 6. Przygotowanie do pracy Monta Przed przyst¹pieniem do monta u urz¹dzenia prosimy upewniæ siê, e wszystkie elementy urz¹dzenia zosta³y dostarczone zgodnie z list¹czêœci i komponentów. Wyj¹æ z opakowania odkurzacz. Kolejnym etapem jest monta worka materia³owego na króæcu. W tym celu nale y rozsun¹æ suwak z dna worka i usztywniony ko³nierz worka wsun¹æ na króciec od odkurzacza. Tera dopiero mo na wsun¹æ popierowy worek na palstikowy króciec od odkurzacza. Nastêpnie nale y zasun¹æ dno worka materia³owego. Przewód elastyczny od strony wiêkszej przy³¹czki nale y w otwór znajduj¹cy siê w pokrywie odkurzacza. Do drugiej strony przewodu elastycznego trzeba do³¹czyæ szlifierkê rêczn¹ do œcian gipsowych. 7. Pod³¹czenie do sieci Przed pod³¹czeniem maszyny upewniæ siê, czy napiêcie zasilania odpowiada wartoœci podanej na tabliczce znamionowej. Instalacja zasilaj¹ca maszynê powinna byæ wykonana przewodem miedzianym o minimalnym przekroju co najmniej 2 1,5 mm, powinna byæ poprowadzona od bezpiecznika dla ochrony osób o wartoœci 10 A i winna spe³niaæ przepisy bezpieczeñstwa. Przewód elektryczny u³o yæ tak, aby w czasie pracy nie by³ nara ony na przeciêcie. Okresowo sprawdzaæ stan techniczny kabla zasilaj¹cego. Nie ci¹gn¹æ za kabel zasilaj¹cy. Odkurzacz przenoœny: model A str -3 -

4 8. W³¹czanie urz¹dzenia (odkurzacz) Odkurzacz wyposa ony jest we w³¹cznik posiadaj¹cy 2 pozycje w³¹czony (oznaczony -I ) oraz wy³¹czony (oznaczony - 0). Zabezpieczony jest on os³on¹ z przeÿroczystej gumy zapewniaj¹cej nie przedostawanie siê py³u do œrodka w³¹cznika. Nale y pamiêtaæ, e przed rozpoczêciem pracy ze szlifierk¹ nale y zawsze najpierw w³¹czyæ odkurzacz. 9. U ytkowanie maszyny. Odkurzacz przystosowany jest do pracy z zewnêtrznymi elektronarzêdziami. Nale y pamiêtaæ o wczeœniejszym od³¹czeniu urz¹dzenia od ród³a zasilania. Dopiero teraz mo na pod³¹czyæ szlifierkê przenoœn¹. Odkurzacz przeznaczony jest do pracy w pomieszczeniach zamkniêtych. Odkurzacz przystosowany jest do pracy z szlifierk¹ przenoœn¹ model A Odkurzacz przed u yciem nale y uzbroiæ w worek papierowy, który ma znajdowaæ siê w worku materia³owym. Zwracamy szczególn¹ uwagê, aby nie pracowaæ urz¹dzeniem podczas szlifowania wilgotnych œcian, gdy grozi to zniszczeniem odkurzacza. Nale y regularni wprowadzaæprzerwy w trakcie pracy: w skutek nadmiernych wibracji emitowanych przez silnik mog¹ wyst¹piæ problemy z uk³adem kr¹ enia w palcach, nadgarstkach lub d³oniach. Mo e równie wyst¹piæ cierpniêcie koñczyn, ³askotanie, ból, k³ucie itp. W przypadku wyst¹pienia jakichkolwiek wymienionych objawów nale y skontaktowaæ siê z lekarzem. 10. Bie ¹ce czynnoœci obs³ugowe Opisane poni ej operacje wykonujemy przy wyjêtej z gniazdka wtyczce Utrzymanie prawid³owej si³y ss¹cej Odkurzacz mo e pracowaæ w trybie pracy dorywczym. Podczas pracy nale y pamiêtaæ, e zraz z zape³nianiem siê worka papierowego urobkiem ze szlifowania si³a zasysania bêdzie mala³a. W zwi¹zku z tym nale y pamiêtaæ o wymianie zape³nionego worka (gdy bêdzie wype³niony do ok. 70%). Po zatrzymaniu silnika nale y rozsun¹æ worek materia³owy i zsun¹æ go tak, aby ods³oniæ w ca³oœci worek przeciwpy³owy. Nastêpnie nale y chwyciæ jedn¹ rêk¹ kruciec wylotowy odkurzacza a drug¹sztywn¹ czêœæ worka papierowego i zsun¹æ go z kruæca (wykonuj¹c ruch obrotowy, zgodny z ruchem wskazówek zegara). Teraz mo na za³o yæ nowy worek papierowy. Ostrze enie: Praca odkurzaczem bez za³o onego worka papierowego bêdzie powodowa³a, e w pomieszczeniu bêdzie zapylenie, co wp³ynie na stan zdrowia operatora- ze wzglêdu na zapylenie. Dodatkowo worek tekstylny nie jest przeznaczony do przechowywania urobku gipsowego, wiêc mo e on przedostawaæ siê poza worek, brudz¹c pomieszczenie. Urz¹dzenie nale y u ywaæ zgodnie z przeznaczeniem. Odkurzanie innych substancji ni py³ (tj. drobne kamienie, kawa³ki drewna, podk³adki, ostre ma³e elementy) mog¹ doprowadziæ do zniszczenia urz¹dzenia. Przed przyst¹pieniem do jakichkolwiek prac konserwacyjno naprawczych nale y urz¹dzenie od³¹czyæ od Ÿród³a zasilania poprzez wyjêcie przewodu zasilaj¹cego z gniazdka sieciowego. Nale y okresowo sprawdzaæstan szczotek wêglowych ( je eli osi¹gn¹ wysokoœæ 5-6mm) nale y je wymieniæ. Urz¹dzenie nale y utrzymywaæ w czystoœci. 11. Czêœci zamienne i akcesoria Do odkurzacza mo na dokupiæszlifierkê do powierzchni gipsowych o mocy 800W (numer katalogowy A140201). Odkurzacz przenoœny: model A str -4 -

5 12. Samodzielne usuwanie usterek PROBLEM Urz¹dzenie nie w³¹cza siê Silnik przegrzewa siê Si³a ssania jest zmniejszona PRZYCZYNA Kabel zasilaj¹cy jest Ÿle pod³¹czony lub uszkodzony W gniazdku nie ma napiêcia sieciowego Uszkodzony w³¹cznik Zapchane otwory wentylacyjne Zatkany przewód elastyczny lub ssawka Przepe³niony worek ROZWI ZANIE Wcisn¹æ g³êbiej wtyczkê do gniazdka, sprawdziæ kabel zasilaj¹cy Sprawdziæ napiêcie w gniazdku, sprawdziæ czy nie zadzia³a³ bezpiecznik Wymieniæ w³¹cznik na nowy Oczyœciæ otwory wentylacyjne Usun¹æ zator Wymieniæ worek z py³em Silnik rusza z trudem Zatarte ³o yska silnika Zanieczyszczony wiatrak silnika Przekazaæ urz¹dzenie do naprawy 13. Kompletacja urz¹dzenia, uwagi koñcowe 1. Odkurzacz, 2. Przewód ss¹cy (1500mm), 3. Worki papierowe - 3 szt, 4. Worek z tkaniny - 1 szt. Uwagi koñcowe: Przy zamawianiu czêœci zamiennych prosimy podaæ numer czêœci - patrz specyfikacja czêœci i rysunek z³o eniowy. Prosimy opisaæ uszkodzon¹ czêœæ, podaj¹c orientacyjny termin zakupu produktu. W okresie gwarancyjnym naprawy dokonywane s¹ na zasadach podanych w Karcie Gwarancyjnej. Reklamowany produkt prosimy przekazaæ do naprawy w miejscu zakupu (sprzedawca zobowi¹zany jest przyj¹æ reklamowany produkt), albo przes³aæ do Serwisu Centralnego DEDRA - EXIM (adres poni ej oraz w Karcie Gwarancyjnej). Uprzejmie prosimy do³¹czyæ kartê gwarancyjn¹ wystawion¹ przez Importera. Bez tego dokumentu naprawa bêdzie traktowana jako pogwarancyjna. Po okresie gwarancyjnym naprawy wykonuje Serwis Centralny. Uszkodzony produkt nale y przes³aæ do Serwisu (koszty wysy³ki pokrywa u ytkownik). Dedra-Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno technicznych oraz kompletacyjnych bez uprzedniego powiadamiania Wyprodukowano dla: DEDRA - EXIM Sp. z o.o PRUSZKÓW ul. 3 Maja 8 Tel. (22) ; fax (22) info@dedra.com.pl Serwis: wew. 129,165; serwis@dedra.com.pl Wszelkie prawa zastrze one. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukcji Obs³ugi we fragmentach albo w ca³oœci bez zgody DEDRA-EXIM zabronione Odkurzacz przenoœny: model A str -5 -

6 14. Informacja dla u ytkowników o pozbywaniu siê urz¹dzeñ elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub do³¹czonej do nich dokumentacji informuje, e niesprawnych urz¹dzeñ elektrycznych lub elektronicznych nie mo na wyrzucaæ razem z odpadami bytowymi. Prawid³owe postêpowanie w razie koniecznoœci utylizacji, powtórnego u ycia lub odzysku podzespo³ów polega na przekazaniu urz¹dzenia do wyspecjalizowanego punktu zbiórki, gdzie bêdzie przyjête bezp³atnie. Informacji o lokalizacji miejsc zbiórki zu ytego sprzêtu udzielaj¹ w³adze lokalne np. na swoich stronach internetowych. Prawid³owa utylizacja urz¹dzenia umo liwia zachowanie cennych zasobów i unikniêcie negatywnego wp³ywu na zdrowie i œrodowisko, które mo e byæ zagro one przez nieodpowiednie postêpowanie z odpadami. Nieprawid³owa utylizacja odpadów zagro ona jest karami przewidzianymi w odpowiednich przepisach lokalnych. U ytkownicy w krajach Unii Europejskiej W razie koniecznoœci pozbycia siê urz¹dzeñ elektrycznych lub elektronicznych, prosimy skontaktowaæ siê z najbli szym punktem sprzeda y lub z dostawc¹, którzy udziel¹ dodatkowych informacji. Pozbywanie siê odpadów w krajach poza Uni¹ Europejsk¹ Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia siê niniejszego produktu prosimy skontaktowaæ siê z lokalnymi w³adzami lub ze sprzedawc¹ celem uzyskania informacji o prawid³owym sposobie postêpowania. 15. Rysunek z³o eniowy Odkurzacz przenoœny: model A str -6 -

7 DEDRA EXIM Sp. z o.o Pruszków ul. 3 Maja 8 tel: (+48 / 22) fax: (+48 / 22) http: //www. dedra.pl info@dedra.pl Karta Gwarancyjna Pieczêæ sprzedawcy Data i podpis... Nr katalogowy: A Nazwa: Odkurzacz przenoœny... Numer seryjny:... Gwarancja na sprzedany towar nie wy³¹cza, nie ogranicza ani nie zawiesza uprawnieñ kupuj¹cego wynikaj¹cych z niezgodnoœci towaru z umow¹. WARUNKI GWARANCJI 1. Gwarantujemy sprawne dzia³anie produktu, zgodnie z warunkami techniczno - u ytkowymi opisanymi w Instrukcji Obs³ugi. Udzielamy gwarancji na okres 12 miesiêcy licz¹c od daty zakupu uwidocznionej w niniejszym dokumencie. Gwarancja obowi¹zuje na ca³ym terenie Rzeczypospolitej Polskiej. Reklamacja winna byæ zg³oszona pisemnie w okresie trwania gwarancji. 2. Obowi¹zki gwaranta wykonuje punkt sprzeda y. 3. Niniejsz¹ gwarancj¹ objête s¹ usterki spowodowane wadliwymi materia³ami, nieprawid³owym monta em, b³êdami wykonania. 4. Usterki ujawnione w okresie gwarancyjnym bêd¹ usuniête przez DEDRA-EXIM w terminie ustalonym przez strony. 5. Produkt winien byæ dostarczony do punktu sprzeda y. Warunkiem rozpatrzenia reklamacji jest przedstawienie: - prawid³owo wype³nionej Karty Gwarancyjnej, - dowód zakupu (ewentualnie jego kopia) z dat¹ sprzeda y jak w Karcie Gwarancyjnej, 6. Gwarancja nie obejmuje usterek powsta³ych w wyniku: - u ytkowania niezgodnego z przeznaczeniem i zaleceniami Instrukcji Obs³ugi, - u ytkowania urz¹dzenia dla majsterkowiczów do celów profesjonalnych - przeci¹ enia urz¹dzenia, prowadz¹cego do uszkodzenia silnika lub elementów przek³adni mechanicznej, - dokonywania napraw przez osoby nieupowa nione, - dokonywania modyfikacji w konstrukcji, - uszkodzeñ mechanicznych, fizycznych, chemicznych, spowodowanych si³ami i czynnikami zewnêtrznymi, - uszkodzeñ bêd¹cych nastêpstwem: monta u niew³aœciwych czêœci lub osprzêtu, stosowania niew³aœciwych smarów, olejów, œrodków konserwuj¹cych 7. Gwarancji nie podlegaj¹ czêœci ulegaj¹ce naturalnemu zu yciu w czasie eksploatacji: bezpieczniki termiczne, szczotki elektrografitowe, paski klinowe, uchwyty narzêdziowe, akumulatory, koñcówki robocze elektronarzêdzi (pi³y tarczowe, wiert³a, frezy, itp..). 8. Tabliczka znamionowa urz¹dzenia powinna byæ czytelna. Reklamowany egzemplarz nale y dok³adnie zabezpieczyæ przed uszkodzeniami w transporcie. Na ile to mo liwe dostarczyæ w oryginalnym opakowaniu. Oœwiadczenie Nabywcy Warunki gwarancji s¹ mi znane, co potwierdzam w³asnorêcznym podpisem: data i miejsce podpis kupuj¹cego Odkurzacz przenoœny: model A str -7 -
