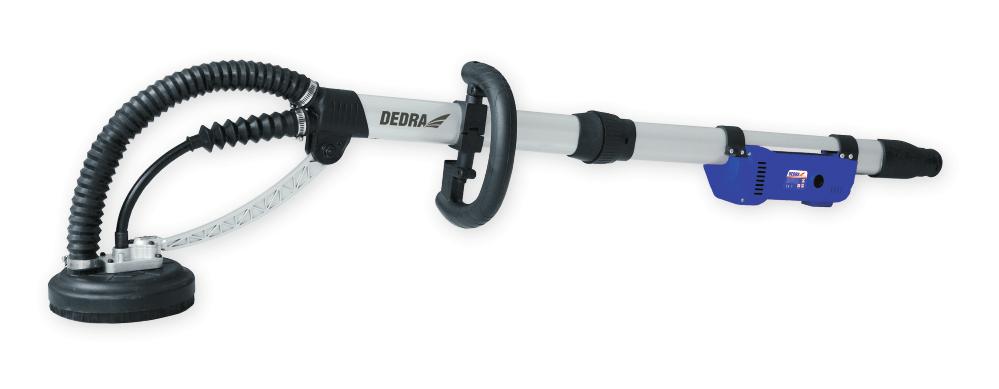

1 Szlifierka wysiêgnikowa do betonu Model: DED7752 INSTRUKCJA OBS UGI Z Kart¹ Gwarancyjn¹ Aktualna dla egzemplarzy zakupionych po: Fot. 1 1.Deklaracja Zgodnoœci WE (EC) 2. Przeznaczenie maszyny 3. Ograniczenia u ycia 4. Dane techniczne 5. Bezpieczeñstwo pracy 6. Przygotowanie do pracy 7. Pod³¹czenie do sieci 8. W³¹czanie maszyny 9. U ytkowanie maszyny SPIS TREŒCI: 10. Bie ¹ce czynnoœci obs³ugowe 11. Zalecane akcesoria i czêœci zamienne 12. Samodzielne usuwanie usterek 13. Uwagi koñcowe kompletacja maszyny 14. Informacja dla u ytkowników o pozbywaniu siê zu ytego sprzêtu 15. Rysunek z³o eniowy i wykaz czêœci 16. Karta Gwarancyjna Podczas pracy urz¹dzeniem elektrycznym zaleca siê zawsze przestrzegaæ podstawowych zasad bezpieczeñstwa pracy, w celu unikniêcia wybuchu po aru, pora enia pr¹dem elektrycznym lub obra enia mechanicznego. Przed przyst¹pieniem do eksploatacji urz¹dzenia prosimy uprzejmie o zapoznanie siê z treœci¹ Instrukcji Obs³ugi. Prosimy o zachowanie Instrukcji. Rygorystyczne przestrzeganie wskazówek i zaleceñ zawartych w Instrukcji Obs³ugi wp³ynie na przed³u enie ywotnoœci Pañstwa szlifierki. Szlifierka wysiêgnikowa do betonu - model DED7752 strona: 1

2 1. DEKLARACJA ZGODNOŒCI WE (EC) dla partii DEDRA- EXIM Sp. z o.o Pruszków ul. 3-go Maja 8 deklaruje z pe³n¹ odpowiedzialnoœci¹, e maszyna: Maszyna: Szlifierka wysiêgnikowa do betonu Nr. katalogowy: DED7752 Rok produkcij: 2011 do której odnosi siê niniejsza deklaracja spe³nia wymagania Dyrektyw WE (EC): 2006/95/EC 2004/108/EC 2006/42/EC o zharmonizowaniu przepisów pañstw cz³onkowskich odnosz¹cych siê do sprzêtu elektrycznego przeznaczonego do stosowania w okreœlonych zakresach napiêcia (Low voltage) N8M w sprawie zbli enia przepisów pañstw cz³onkowskich dotycz¹cych kompatybilnoœci elektromagnetycznej (Electromagnetic compatibility) co potwierdzono certyfikatem nr. E8N wydanym przez TÜV SÜD Product Service GmbH,Ridlestrasse 65, D München, Niemcy w sprawie zbli enia przepisów pañstw cz³onkowskich dotycz¹cych maszyn (Machinery safety) co potwierdzono certyfikatem nr. M8A wydanym przez TÜV SÜD Product Service GmbH, Ridlestrasse 65, D München, Niemcy oraz wymagania zasadnicze w RP: Dz. U nr 155 poz Rozporz¹dzenie Ministra Gospodarki z dnia r. w sprawie zasadniczych wymagañ dla sprzêtu elektrycznego Dz. U.2007 nr 82 poz. 556 Ustawa z dnia r. o kompatybilnoœci elektromagnetycznej Dz. U.2008 nr 199 poz Rozporz¹dzenie Ministra Gospodarki z dnia r. w sprawie zasadniczych wymagañ dla maszyn Zastosowane normy zharmonizowane: EN :2009; EN /A1:2009; EN /A2:2008; EN /A2:2009; EN :2008 EN /A11: Pruszków Deklaracja zgodnoœci WE (EC) traci swoj¹ wa noœæ, je eli maszyna zostanie zmieniona lub przebudowana, lub jest u ytkowana niezgodnie z Instrukcj¹ Obs³ugi. Osoba upowa niona do sporz¹dzania deklaracji zgodnoœci: Grzegorz Ratyñski- DEDRA EXIM Sp. z o.o., ul.3 Maja 8, Pruszków Dyrektor Techniczny mgr in Waldemar abudzki 2. Przeznaczenie maszyny Szlifierka wysiêgnikowa model DED7752 jest produktem zaprojektowanym do szlifowania powierzchni betonowych, powierzchni pokrytych tynkiem, farbami oraz ich wyg³adzania. W konstrukcji szlifierki zastosowano system odpylaj¹cy. Pod³¹czenie szlifierki do odkurzacza typu przemys³owego, pozwala w czasie pracy znacznie ograniczyæ rozprzestrzenianie siê urobku. Odkurzacz nie stanowi wyposa enia maszyny. Szlifierka jest wyposa ona w wysiêgnik, pozwalaj¹cy operatorowi na prowadzenie prac zwi¹zanych ze szlifowaniem powierzchni œcian i sufitów w zasiêgu do 3,0-3,5 m. Ruchoma ( uchylna) g³owica maszyny pozwala na operowanie wysiêgnikiem na dowolnej powierzchni œciany, sufitu czy nawet pod³ogi. Szlifowane powierzchnie musz¹ byæ suche. 3. Ograniczenia u ycia Szlifierka wysiêgnikowa model DED7752 mo e byæ u ytkowana tylko zgodnie z zamieszczonymi w dalszej treœci Dopuszczalnymi warunkami pracy. Nie pracowaæ szlifierk¹ wysiêgnikow¹ bez jej pod³¹czenia do systemu odprowadzania urobku. Stosowaæ jako system odprowadzania urobku odkurzacze przemys³owe. Nie stosowaæ odkurzaczy domowych z powodu mo liwoœci ich zniszczenia drobinami urobku. W konstrukcji i budowie szlifierki nie przewidziano zastosowañ urz¹dzenia do celów profesjonalnych / zarobkowych Szlifierka przeznaczona jest dla majsterkowiczów lub do u ytku domowego. Obrabiane powierzchnie powinny byæ suche, bez wystaj¹cych elementów ( gwoÿdzie, œruby i wszelkie inne obce detale zabudowy mog¹ uszkodziæ tarczê œciern¹ - robocz¹. Szlifierka wysiêgnikowa do betonu - model DED7752 strona: 2

3 Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, i czynnoœci obs³ugowe nie opisane w Instrukcji Obs³ugi bêd¹ traktowane za bezprawne i powoduj¹ natychmiastow¹ utratê Praw Gwarancyjnych. U ytkowanie niezgodnie z przeznaczeniem b¹dÿ z Instrukcj¹ Obs³ugi oraz przekraczanie dopuszczalnych parametrów pracy spowoduje utratê Praw Gwarancyjnych. Szlifierka mo e byæ u ytkowana tylko w pomieszczeniach zamkniêtych o sprawnie dzia³aj¹cej wentylacji. Nie u ytkowaæ elektronarzêdzia w warunkach wilgoci. DOPUSZCZALNE WARUNKI PRACY S2 30 min - praca ci¹g³a maksymalny czas pracy pod obci¹ eniem 30 min (pracowaæ w suchych pomieszczeniach) 4. Dane techniczne Szlifierka wysiêgnikowa z przegubow¹ g³owic¹ - DED7752 Silnik elektryczny jednofazowy komutatorowy Napiêcie pracy 230 V 50 Hz Moc znamionowa silnika 1010 W Elektronarzêdzie klasy II Masa netto 4,8kg Prêdkoœæ obrotowa g³owicy obr/min Œrednica kr¹ ka œciernego mm D³ugoœæ ca³kowita szlifierki 1400 mm Poziom drgañ zmierzony na rêkojeœci 2 1,5m/s 5. Bezpieczeñstwo pracy Prosimy uprzejmie o dok³adne zapoznanie siê z treœci¹ tego rozdzia³u celem maksymalnego ograniczenia mo liwoœci powstania urazu, b¹dÿ wypadku spowodowanego niew³aœciw¹ obs³ug¹, lub nieznajomoœci¹ Przepisów Bezpieczeñstwa Pracy. 1. Maszynê mo e u ytkowaæ osoba, która dok³adnie zapozna³a siê i zrozumia³a treœæ Instrukcji Obs³ugi 2. W czasie pracy nale y stosowaæ œrodki ochrony osobistej: okulary ochronne,maskê przeciwpy³ow¹ i odzie robocz¹. 3. Wszelkie regulacje, konserwacje lub czynnoœci obs³ugowe (np. wymiana tarczy) nale y wykonywaæ przy wyjêtej z gniazdka wtyczce. 4. Nie przebywaæ w p³aszczyÿnie wirowania tarczy. 5. Narzêdzie, w które wyposa ono maszynê posiada bardzo ostre krawêdzie skrawaj¹ce, a w czasie pracy wiruje z bardzo du ¹ prêdkoœci¹, stwarzaj¹c ryzyko zranienia palców i d³oni. 6. Maszynê nale y w³¹czaæ do sieci zasilaj¹cej jedynie na czas pracy. Po w³¹czeniu zasilania w miejscu pracy nie mog¹ przebywaæ osoby nie powo³ane. Maszyna jest szczególnie niebezpieczna dla dzieci, dlatego nale y do³o yæ szczególnej troski, by urz¹dzenie by³o absolutnie niedostêpne dla dzieci. 7. Nie zbli aæ r¹k do wiruj¹cej g³owicy. Wszelkie czynnoœci wykonywaæ po ca³kowitym zatrzymaniu maszyny. 8. W czasie pracy nie przeci¹ aæ maszyny - stosowaæ jedynie niezbêdny do prawid³owego szlifowania nacisk na maszynê. 9. Wszelkie os³ony tarczy, wszelkie elementy odpowiedzialne za bezpieczeñstwo musz¹ byæ utrzymywane w pe³nej sprawnoœci technicznej. W przypadku ich uszkodzenia nale y niezw³ocznie je naprawiæ lub wymieniæ. Zabroniona jest praca z niesprawnymi albo uszkodzonymi elementami systemu bezpieczeñstwa. U ytkowanie maszyny ze zdemontowanymi elementami ochrony mechanicznej jest zabronione. 10. Ka dorazowo przed rozpoczêciem pracy, sprawdzaæ stan techniczny tarczy. W przypadku wykrycia zu ycia lub rozerwania nie uruchamiaæ maszyny - wymieniæ narzêdzie robocze na nowe. 11. Nie nale y pracowaæ zu ytym narzêdziem. 12. Zabronione jest obrabianie elementów innych ni zgodne z przeznaczeniem maszyny. Stosowaæ siê do Ograniczeñ u ycia. 14. Zabronione jest u ywanie tarcz, które nie odpowiadaj¹ parametrom technicznym podanym w Instrukcji Obs³ugi. 15. Przed rozpoczêciem pracy ka dorazowo upewniaæ siê czy tarcza nie wchodzi w kontakt z elementami sta³ymi maszyny. W razie potrzeby dokonaæ dodatkowych czynnoœci zwi¹zanych z zamocowaniem tarczy. 16. Przed pierwszym uruchomieniem sprawdziæ czy napiêcie zasilania odpowiada podanej na tabliczce znamionowej wartoœci. 17. Nie u ytkowaæ elektronarzêdzia w pobli u pojemników z ³atwopalnymi cieczami lub gazami. 18. Nie podnosiæ szlifierki ci¹gn¹c za kabel zasilaj¹cy i nie ci¹gn¹æ za kabel wyjmuj¹c wtyczkê z gniazdka. 19. Zabronione jest pozostawiane maszyny na deszczu b¹dÿ u ytkowanie jej przy dostêpie wilgoci. 20. Po zakoñczeniu pracy od³¹czyæ wtyczkê z gniazdka. Nie pozostawiaæ maszyny pod³¹czonej do sieci bez dozoru. Szlifierka wysiêgnikowa do betonu - model DED7752 strona: 3

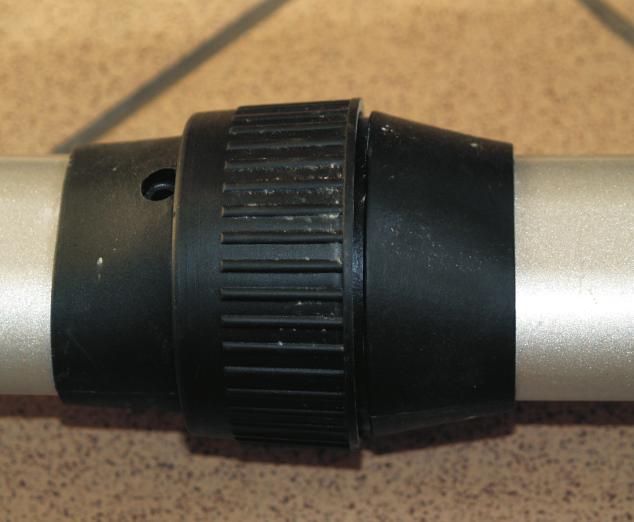

4 6. Przygotowanie do pracy Szlifierka wysiêgnikowa DED7752 wymaga jedynie pod³¹czenia maszyny do odkurzacza przemys³owego. W tylnej czêœci wysiêgnika maszyny jest króciec przy³¹czeniowy przeznaczony do po³¹czenia przewodu ss¹cego odkurzacza przemys³owego. Poluzowaæ nakrêtkê króæca, wsun¹æ koñcówkê wê a i zacisn¹æ poluzowan¹ wczeœniej nakrêtk¹. Pod³¹czyæ do sieci obie maszyny. Szlifierka jest gotowa do pracy. 7. Pod³¹czenie do sieci Przed pod³¹czeniem maszyny upewniæ siê, czy napiêcie zasilania odpowiada podanej na tabliczce znamionowej wartoœci. Instalacja zasilaj¹ca maszynê powinna byæ wykonana przewodem miedzianym o minimalnym przekroju co 2 najmniej 1,5 mm, powinna byæ poprowadzona od bezpiecznika o wartoœci 10 A i musi spe³niaæ warunki przepisów bezpieczeñstwa u ytkowania. W przypadku korzystania z przed³u aczy nale y zwróciæ uwagê by przekrój y³y by³ co najmniej taki jak podano wy ej. W czasie pracy przewód nale y tak u³o yæ by nie by³ nara ony na przeciêcie. Nie u ywaæ uszkodzonych przed³u aczy. Okresowo nale y sprawdzaæ stan techniczny kabla zasilaj¹cego i przed³u acza. 8. W³¹czanie maszyny Przed w³¹czeniem maszyny, ka dorazowo nale y sprawdzaæ czy wszelkie elementy odpowiedzialne za bezpieczeñstwo pracy s¹ sprawne. Ka dorazowo nale y sprawdziæ stan zu ycia kr¹ ków œciernych. Nie pracowaæ zu ytymi lub niesprawnymi. Maszynê nale y uruchamiaæ w pozycji poziomej bez obci¹ enia (bez styku z obrabian¹ powierzchni¹). Nie przestrzeganie powy szej uwagi powoduje szybsze zu ycie linki napêdowej. Wy³¹cznik maszyny znajduje siê od góry na obudowie zespo³u napêdowego. Przycisk oznakowany ON s³u y do w³¹czania maszyny, przycisk oznakowany OFF s³u y do jej zatrzymania. W spodniej czêœci obudowy zespo³u napêdowego znajduje siê pokrêt³o regulacji prêdkoœci obrotowej. Pozwala ono operatorowi p³ynnie regulowaæ prêdkoœæ obrotow¹ wrzeciona maszyny w zakresie obr/min. Nie pozostawiaæ maszyny na biegu ja³owym. Nie pozostawiaæ maszyny pod³¹czonej do sieci bez dozoru. Po zakoñczeniu pracy obowi¹zkowo wyj¹æ wtyczkê z gniazdka. Nie przeci¹ aæ maszyny, nie pracowaæ d³u ej ci¹gle ni 30 min. Po tym czasie pracy maszynê nale y pozostawiæ do ostudzenia 9. U ytkowanie maszyny Nigdy nie nale y uruchamiaæ maszyny w momencie kontaktu tarczy œciernej z obrabian¹ powierzchni¹ Uruchomiæ odkurzacz przemys³owy. Dobraæ prêdkoœæ obrotow¹ wrzeciona szlifierki ustawiaj¹c pokrêt³em regulacji odpowiedni¹ prêdkoœæ. W³¹czyæ przy³¹czon¹ do odkurzacza szlifierkê wysiêgnikow¹ naciskaj¹c przycisk w³¹cznika ON. Pozwoliæ by maszyna osi¹gnê³a pe³ne zadane obroty. Docisn¹æ lekko g³owicê maszyny do obrabianej powierzchni i p³ynnymi ruchami rozpocz¹æ szlifowanie parokrotnie przechodz¹c przez ten sam punkt na obrabianej powierzchni. Wymieniaæ tarczê kiedy jest zu yta. Ka da wymiana tarczy œciernej musi byæ dokonana przy od³¹czonej wtyczce szlifierki od gniazdka zasilaj¹cego.w zale noœci od rodzaju pracy wykoñczeniowej, czy zgrubnej, zdzierania tynku nale y dobraæ odpowiednia tarczê. Szlifierka wysiêgnikowa do betonu - model DED7752 strona: 4

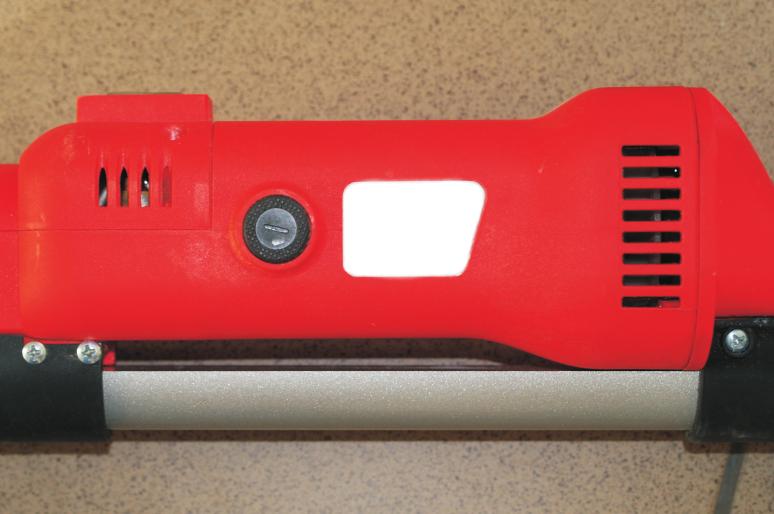

5 W czasie pracy dociskaæ lekko szlifierkê do obrabianej powierzchni. Tylko wtedy nastêpuje prawid³owe odprowadzanie drobin urobku do odkurzacza. Przekrzywienie g³owicy lub jej lekkie uniesienie natychmiast spowoduje wydostawanie siê py³u gipsowego do pomieszczenia, a nie poch³oniêcie go przez system odprowadzania urobku. W czasie pracy nale y stosowaæ okulary ochronne i maseczkê przeciwpy³ow¹. Koñcz¹c szlifowanie zawsze najpierw od³¹czyæ szlifierkê naciskaj¹c przycisk wy³¹cznika oznaczony OFF, a dopiero po jej wy³¹czeniu od³¹czyæ odkurzacz. UWAGA!!! Podczas eksploatacji szlifierki wysiêgnikowej nale y wzi¹æ pod uwagê fakt, e istniej¹ w jej kompletacji czêœci zu ywaj¹ce siê w czasie eksploatacji. Szczotki elektrografitowe oraz linka napêdowa szlifierki s¹ takimi elementami podlegaj¹cymi naturalnemu zu yciu i nie podlegaj¹ roszczeniom z tytu³u gwarancji. Po pewnym czasie u ytkowania, w znacz¹cy sposób uzale nionym od czêstotliwoœci i intensywnoœci prac szlifierskich (uzale nionym tak e od sprawnoœci systemu odprowadzania urobku oraz w³aœciwego i regularnego prowadzenia czynnoœci obs³ugowych i dba³oœci o czystoœæ sprzêtu) wymienione elementy mog¹ ulec zu yciu - wyeksploatowanie szczotek oraz zerwanie linki napêdowej. 10. Bie ¹ce czynnoœci obs³ugowe UWAGA! Wszystkie czynnoœci obs³ugowe nale y prowadziæ przy wyjêtej z gniazdka wtyczce Okresowo weryfikowaæ stan techniczny maszyny. Sprawdzaæ przed ka dym rozpoczêciem pracy, czy kr¹ ek œcierny nie jest wyeksploatowany. Zawsze pracowaæ sprawnymi. Dbaæ o czystoœæ maszyny, szczególn¹ uwagê poœwiêcaj¹c na oczyszczenie otworów wlotowych powietrza do silnika (bardzo wa ne). Czynnoœæ t¹ najlepiej wykonaæ przedmuchuj¹c szlifierkê sprê onym powietrzem. Kontrolowaæ stan szczotek elektrografitowych. W przypadku stwierdzenia, e s¹ krótsze ni 5 mm nale y je bezwzglêdnie wymieniæ na nowe. Wymiana szczotek W celu kontroli stanu zu ycia szczotek elektrografitowych oraz w celu ich wymiany, nale y odkrêciæ zaœlepkê szczotkotrzymacza (patrz zdjêcie) i wyj¹æ szczotkê z gniazda. Osadziæ now¹ szczotkê w szczotkotrzymaczu i zakrêciæ zaœlepkê szczotkotrzymacza. Z drug¹ szczotk¹ post¹piæ analogicznie. Znajduje siê ona symetryczne po przeciwnej stronie komutatora w stosunku do pierwszej. Wymianê szczotek lub ich kontrolê zu ycia wykorzystaæ ka dorazowo do oczyszczenia szlifierki. Nanieœæ smar np. T 4 na ko³o odbiorcze i uzêbion¹ czêœæ wa³ka wirnika. Fot. 2 Zaœlepka szczotkotrzymacza Wymiana linki napêdowej W zwi¹zku z trudn¹ wymian¹ linki zalecamy odes³anie szlifierki do serwisu celem jej wymiany. W celu wymiany linki napêdowej nale y wykonaæ nastêpuj¹ce czynnoœci (w nawiasie numer zdjêcia). Odkrêciæ opaskê zaciskow¹ (1,2), poci¹gn¹æ za obie czêœci szlifierki tak aby je roz³o yæ na dwie czêœci (3), wymieniæ uszkodzona linkê oraz z powrotem z³¹czyæ obie czêœci maszyny i zakrêciæ opaskê zaciskow¹. Wymianê linki wykorzystaæ do nasmarowania linki i wnêtrza pancerza (po jego uprzednim wyczyszczeniu) smarem np. T4. Szlifierkê nale y przechowywaæ oczyszczon¹ z py³u gipsowego w miejscu suchym, zabezpieczonym przed dostêpem wilgoci. Nie pozostawiaæ maszyny pod³¹czonej do sieci bez dozoru. Po zakoñczeniu pracy obowi¹zkowo od³¹czaæ wtyczkê z gniazdka. Maszynê pod³¹czaæ do sieci jedynie na czas pracy. Szlifierka wysiêgnikowa do betonu - model DED7752 strona: 5

6 Fot. 3 Fot. 4 Fot. 5 Wymiana tarczy: Aby wymieniæ tarczê nale y odkrêciæ œrubê w lewo u ywaj¹c klucza ampulowego 6, zdj¹æ tarczê, za³o yæ now¹ a nastêpnie dokrêciæ tarczê œrub¹ z powrotem. Fot. 6 Szlifierka wysiêgnikowa do betonu - model DED7752 strona: 6

7 12. Samodzielne usuwanie usterek PROBLEM PRZYCZYNA ROZWI ZANIE Maszyna nie dzia³a Kabel zasilaj¹cy jest Ÿle pod³¹czony Wcisn¹æ g³êbiej wtyczkê do gniazdka, lub uszkodzony sprawdziæ kabel zasilaj¹cy W gniazdku nie ma napiêcia Sprawdziæ napiêcie w gniazdku, spraw - dziæ, czy nie zadzia³a³ bezpiecznik. Uszkodzony w³¹cznik Wymieniæ w³¹cznik na nowy Silnik nie ma mocy, rusza z trudem Zu yte szczotki. Wymieniæ na nowe. Czuæ zapach palonej izolacji Silnik wymaga naprawy Silnik dzia³a, tarcza siê nie obraca Zerwana linka napêdowa Wymieniæ linkê na sprawn¹ Silnik przegrzewa siê Zapchane otwory wentylacyjne Przedmuchaæ sprê onym powietrzem Efektywnoœæ szlifowania bardzo ma³a Zu yty kr¹ ek œcierny Wymieniæ na nowy 13. Kompletacja maszyny, uwagi koñcowe Kompletacja: 1. Szlifierka wysiêgnikowa 2. Klucz ampulowy 3. Komplet szczotek elektrografitowych 4. Torba 5. Tarcza 6. Przewód elastyczny 4m UWAGI: Przy zamawianiu czêœci zamiennych prosimy podaæ numer seryjny maszyny umieszczony na jej obudowie. Prosimy opisaæ uszkodzon¹ czêœæ, podaj¹c numer czêœci z rys z³o eniowego oraz orientacyjny termin zakupu szlifierki. W okresie gwarancyjnym naprawy dokonywane s¹ na zasadach podanych w Karcie Gwarancyjnej. Reklamowany produkt prosimy przekazaæ do naprawy w miejscu zakupu(sprzedawca zobowi¹zany jest przyj¹æ reklamowany produkt),albo przes³aæ do Serwisu Centralnego DEDRA - EXIM. Adres podany poni ej, oraz w Karcie Gwarancyjnej. Prosimy uprzejmie do³¹czyæ kartê gwarancyjn¹ wystawion¹ przez Importera. Bez tego dokumentu naprawa bêdzie traktowana jako pogwarancyjna. Po okresie gwarancyjnym naprawy wykonuje Serwis Centralny. Uszkodzony produkt nale y przes³aæ do Serwisu (koszty wysy³ki pokrywa u ytkownik). IMPORTER: DEDRA - EXIM Sp. z o.o PRUSZKÓW ul. 3 Maja 8 Tel. (22) serwis wew. 125 lub 129; fax (22) info@dedra.com.pl lub serwis@dedra.com.pl. Wszelkie prawa zastrze one. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukcji Obs³ugi we fragmentach albo w ca³oœci bez zgody DEDRA-EXIM zabronione Szlifierka wysiêgnikowa do betonu - model DED7752 strona: 7

8 14. Informacja dla u ytkowników o pozbywaniu siê urz¹dzeñ elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub do³¹czonej do nich dokumentacji informuje, e niesprawnych urz¹dzeñ elektrycznych lub elektronicznych nie mo na wyrzucaæ razem z odpadami bytowymi. Prawid³owe postêpowanie w razie koniecznoœci utylizacji, powtórnego u ycia lub odzysku podzespo³ów polega na przekazaniu urz¹dzenia do wyspecjalizowanego punktu zbiórki, gdzie bêdzie przyjête bezp³atnie. Informacji o lokalizacji miejsc zbiórki zu ytego sprzêtu udzielaj¹ w³adze lokalne np. na swoich stronach internetowych. Prawid³owa utylizacja urz¹dzenia umo liwia zachowanie cennych zasobów i unikniêcie negatywnego wp³ywu na zdrowie i œrodowisko, które mo e byæ zagro one przez nieodpowiednie postêpowanie z odpadami. Nieprawid³owa utylizacja odpadów zagro ona jest karami przewidzianymi w odpowiednich przepisach lokalnych. U ytkownicy w krajach Unii Europejskiej W razie koniecznoœci pozbycia siê urz¹dzeñ elektrycznych lub elektronicznych, prosimy skontaktowaæ siê z najbli szym punktem sprzeda y lub z dostawc¹, którzy udziel¹ dodatkowych informacji. Pozbywanie siê odpadów w krajach poza Uni¹ Europejsk¹ Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia siê niniejszego produktu prosimy skontaktowaæ siê z lokalnymi w³adzami lub ze sprzedawc¹ celem uzyskania informacji o prawid³owym sposobie postêpowania. Niniejsze elektronarzêdzie spe³nia wymagania Dyrektywy 2002/95/WE RoHS ze zmianami 2005/618/EC; 2005/717/EC; 2005/747/EC oraz 2006/310/EC o ograniczeniu u ycia niebezpiecznych substancji w sprzêcie elektrycznym i elektronicznym. Podstawa prawna: Rozporz¹dzenie Ministra Gospodarki i Pracy z dnia 6 paÿdziernika 2004 w sprawie szczegó³owych wymagañ dotycz¹cych ograniczenia wykorzystywania w sprzêcie elektronicznym i elektrycznym niektórych substancji mog¹cych negatywnie oddzia³ywaæ na œrodowisko ( Dz. U.229 poz z dnia 21 paÿdziernika 2004) Szlifierka wysiêgnikowa do betonu - model DED7752 strona: 8

9 Szlifierka wysiêgnikowa do betonu - model DED7752 strona: 9

10 15. Wykaz czêœci rysunku z³o eniowego Nr. na Nr. na rysunku Nazwa czêœci rysunku Nazwa czêœci 1 Przewód zasilaj¹cy 52 Stalowa kulka O3 2 Tuleja œlizgowa 53 Klatka 3 Zaœlepka szczotkotrzymacza 54 Pokrywa klatki 4 Szczotka elektrografitowa 55 Wa³ O6 5 Szczotkotrzymacz 56 o ysko 6 Obudowa silnika 57 Spinka 7 Stojan 58 Zespó³ suwaków 8 Wkrêt ST4.1 x Nakrêtka M5 9 Przek³adka plastikowa 60 Wkrêt ST3.0 x o ysko Pokrywa suwaka 11 Przek³adka izolacyjna 62 Suwak 12 Wirnik 63 Œruba M5 x 8 13 o ysko 608 (RS) 64 Prêt O14 14 Wkrêt ST3.9 x Sta³a obsada 15 Przejœciówka 66 Wa³ O6 x o ysko HK Wyk³adzina 17 Pierœcieñ zabezpieczaj¹cy 68 Rurka aluminiowa 18 Przek³adnia 69 Szpilka 19 Wa³ napêdowy 70 Œruba M8 x Klucz 71 Obejma dolna 21 o ysko HK Nakrêtka M8 22 Pokrywa przednia 73 Podk³adka 23 Wkrêt ST3.9 x Uchwyt 24 Wa³ O6 x Obejma górna 25 Zacisk 76 Œruba M8 x Wkrêt ST3.5 X Brok 27 Kondensator 78 Œruba M8 x Rezystor 79 Zatrzask 29 Os³ona 80 Obejma 30 Regulator prêdkoœci obrotowej 81 Os³ona górna pancerza 31 Os³ona tylna 82 Ramiê g³owicy 32 Wkrêt ST3.9 x Œruba M4 x W³¹cznik 84 Ko³ek O5 x Os³ona w³¹cznika (czarna) 85 Gumowa tulejka 35 Os³ona w³¹cznika (przezroczysta) 86 Sprê yna 36 Zacisk odkurzacza 87 W¹ O11 x Lewa czêœæ kruæca 88 Pancerz elastyczny linki 38 Prawa czêœæ kruæca 89 Podk³adka sprê ysta 39 Rurka aluminiowa 90 Obudowa przek³adni 40 Obrêcz mocuj¹ca 91 Œruba M4 x Obrêcz mocuj¹ca przednia 92 Ko³ek O4 42 Tuleja 93 Przek³adnia 43 Œruba M5 x Pierœcieñ sprê ynuj¹cy 44 Kszta³tka 95 o ysko kulkowe Wk³adka elastyczna 96 Podk³adka sprê ysta wa³u O45 46 Zabudowa tylna 97 Wa³ 47 Przewód O 11 x Os³ona przeciwpy³owa 48 Miêkka tuleja 99 Szczotka 49 Pierœcieñ sprê ynuj¹cy O Tarcza 50 o ysko HK Podk³adka 51 Pierœcieñ sprê ynuj¹cy O6 102 Œruba M8 x 25 Szlifierka wysiêgnikowa do betonu - model DED7752 strona: 10

11 DEDRA EXIM Sp. z o.o Pruszków ul. 3 Maja 8 tel: (+48 / 22) fax: (+48 / 22) http: //www. dedra.pl info@dedra.pl Pieczêæ sprzedawcy Karta Gwarancyjna Nr katalogowy: DED7752 Nazwa: Szlifierka wysiêgnikowa... Data i podpis... Numer seryjny: PL... Gwarancja na sprzedany towar nie wy³¹cza, nie ogranicza ani nie zawiesza uprawnieñ kupuj¹cego wynikaj¹cych z niezgodnoœci towaru z umow¹. WARUNKI GWARANCJI 1. Gwarantujemy sprawne dzia³anie produktu, zgodnie z warunkami techniczno - u ytkowymi opisanymi w Instrukcji Obs³ugi. Udzielamy gwarancji na okres 12 miesiêcy licz¹c od daty zakupu uwidocznionej w niniejszym dokumencie. Gwarancja obowi¹zuje na ca³ym terenie Rzeczypospolitej Polskiej. Reklamacja winna byæ zg³oszona pisemnie w okresie trwania gwarancji. 2. Obowi¹zki gwaranta wykonuje punkt sprzeda y. 3. Niniejsz¹ gwarancj¹ objête s¹ usterki spowodowane wadliwymi materia³ami, nieprawid³owym monta em, b³êdami wykonania. 4. Usterki ujawnione w okresie gwarancyjnym bêd¹ usuniête przez DEDRA-EXIM w terminie ustalonym przez strony. 5. Produkt winien byæ dostarczony do punktu sprzeda y. Warunkiem rozpatrzenia reklamacji jest przedstawienie: - prawid³owo wype³nionej Karty Gwarancyjnej, - dowód zakupu (ewentualnie jego kopia) z dat¹ sprzeda y jak w Karcie Gwarancyjnej, 6. Gwarancja nie obejmuje usterek powsta³ych w wyniku: - u ytkowania niezgodnego z przeznaczeniem i zaleceniami Instrukcji Obs³ugi, - u ytkowania urz¹dzenia dla majsterkowiczów do celów profesjonalnych - przeci¹ enia urz¹dzenia, prowadz¹cego do uszkodzenia silnika lub elementów przek³adni mechanicznej i elementów przeniesienia napêdu - dokonywania napraw przez osoby nieupowa nione, - dokonywania modyfikacji w konstrukcji, - uszkodzeñ mechanicznych, fizycznych, chemicznych, spowodowanych si³ami i czynnikami zewnêtrznymi, - uszkodzeñ bêd¹cych nastêpstwem: monta u niew³aœciwych czêœci lub osprzêtu, stosowania niew³aœciwych smarów, olejów, œrodków konserwuj¹cych 7. Gwarancji nie podlegaj¹ czêœci ulegaj¹ce naturalnemu zu yciu w czasie eksploatacji: bezpieczniki termiczne, szczotki elektrografitowe, paski klinowe, linki napêdowe, uchwyty narzêdziowe,akumulatory, koñcówki robocze elektronarzêdzi (pi³y tarczowe, wiert³a, frezy,itp.) 8. Tabliczka znamionowa urz¹dzenia powinna byæ czytelna. Reklamowany egzemplarz nale y dok³adnie zabezpieczyæ przed uszkodzeniami w transporcie. Na ile to mo liwe dostarczyæ w oryginalnym opakowaniu. Oœwiadczenie Nabywcy Warunki gwarancji s¹ mi znane, co potwierdzam w³asnorêcznym podpisem: data i miejsce podpis kupuj¹cego Szlifierka wysiêgnikowa do betonu - model DED7752 strona: 11

12 Podpis wykonuj¹cego naprawê Data wykonania naprawy Data zg³oszenia do naprawy DEDRA EXIM Sp. z o.o Pruszków ul. 3 Maja 8 tel: (+48 / 22) fax: (+48 / 22) http: //www. dedra.pl info@dedra.pl ADNOTACJE O DOKONANYCH NAPRAWACH Zakres naprawy, opis czynnoœci naprawczych Szlifierka wysiêgnikowa do betonu - model DED7752 strona: 12
