1 RZECZPOSPOLITA POLSKA (1^ EGZEMPLARZ ARCHIWALNY OPIS OCHRONNY WZORU UŻYTKOWEGO (9,PL < 1> (21) Numer zgłoszenia: Urząd Patentowy (22) Data zgłoszenia: Rzeczypospolitej Polskiej (13) Y1 (51) Int.CI. A47B 91/00 ( ) (54) Noga stołu konferencyjnego (43) Zgłoszenie ogłoszono: BUP 13/06 (73) Uprawniony z prawa ochronnego: Błaszak Marek, Poznań, PL Błaszak Roman, Poznań, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 11/07 (72) Twórca(y) wzoru użytkowego: Marek Błaszak, Poznań, PL Roman Błaszak, Poznań, PL CM 00 co CD

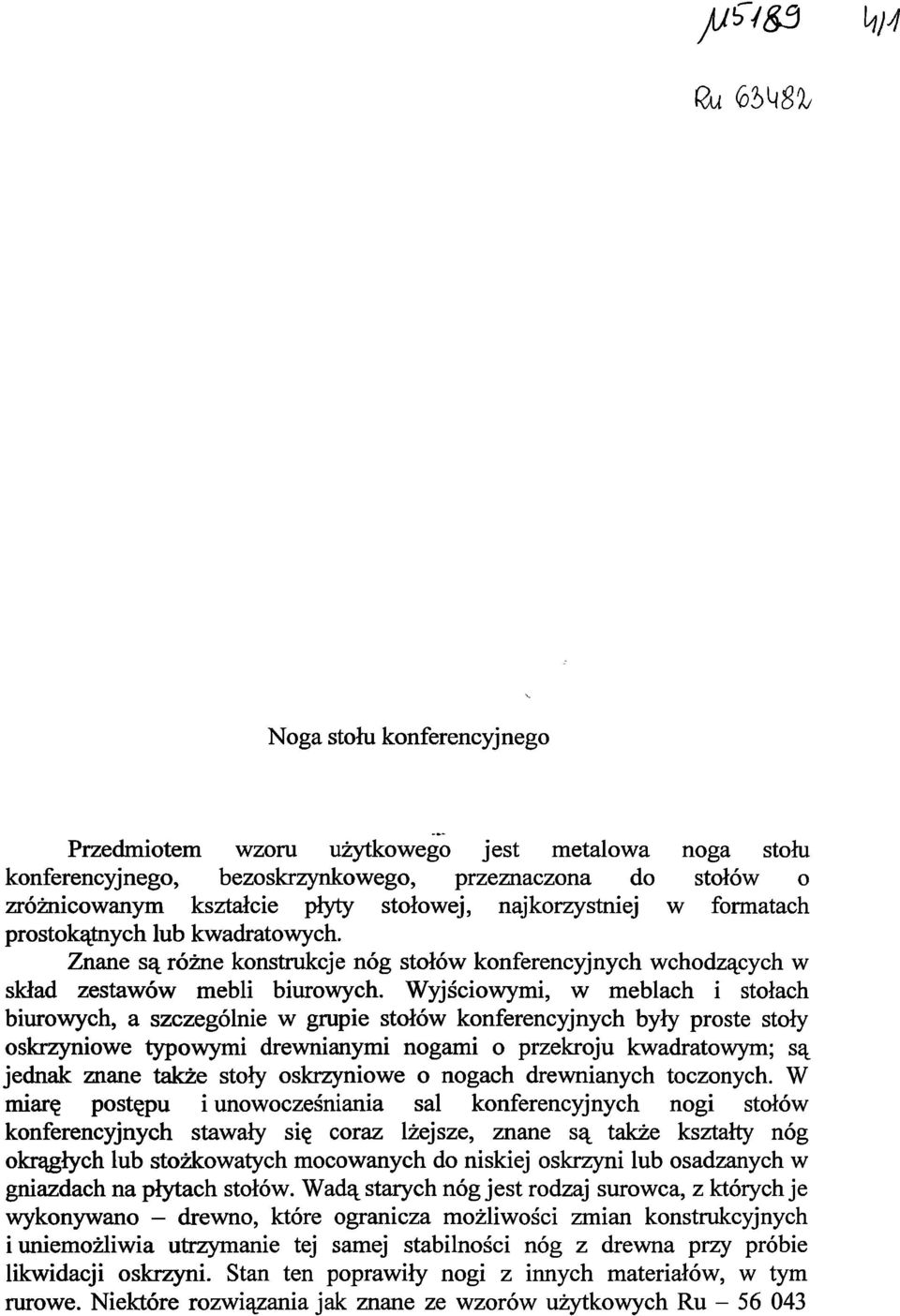

2 JU&&S Qu ms% Noga stołu konferencyjnego Przedmiotem wzoru użytkowego jest metalowa noga stołu konferencyjnego, bezoskrzynkowego, przeznaczona do stołów o zróżnicowanym kształcie płyty stołowej, najkorzystniej w formatach prostokątnych lub kwadratowych. Znane są różne konstrukcje nóg stołów konferencyjnych wchodzących w skład zestawów mebli biurowych. Wyjściowymi, w meblach i stołach biurowych, a szczególnie w grupie stołów konferencyjnych były proste stoły oskrzyniowe typowymi drewnianymi nogami o przekroju kwadratowym; są jednak znane także stoły oskrzyniowe o nogach drewnianych toczonych. W miarę postępu i unowocześniania sal konferencyjnych nogi stołów konferencyjnych stawały się coraz lżejsze, znane są także kształty nóg okrągłych lub stożkowatych mocowanych do niskiej oskrzyni lub osadzanych w gniazdach na płytach stołów. Wadą starych nóg jest rodzaj surowca, z których je wykonywano - drewno, które ogranicza możliwości zmian konstrukcyjnych i uniemożliwia utrzymanie tej samej stabilności nóg z drewna przy próbie likwidacji oskrzyni. Stan ten poprawiły nogi z innych materiałów, w tym rurowe. Niektóre rozwiązania jak znane ze wzorów użytkowych Ru

3 2 i Ru dotyczą regulacji długości nóg i ich zakończeń lub ułatwienie w demontażu. Rozwiązanie tego problemu, zwłaszcza bez utraty stabilności stołu, z poprawą estetyki, z umożliwieniem łatwego demontażu, z ułatwieniem transportu oraz ze zmniejszeniem zapotrzebowania powierzchni magazynowej stwarza wzór według projektu. Istotą wzoru według projektu jest noga stołu wykonana jako metalowa rura o przekroju trójkątnym wygięta z arkusza blachy przez przeciąganie, z zawinięciem do wewnątrz krawędzi tworzących szczyt trójkąta. Zawinięte do wewnątrz krawędzie są usztywnione i ściśnięte nakładką, a na zewnątrz tworzą rynienkę na dekoracyjną listwę zakrywającą połączenie. Rurowa noga ma na górze płytę z okrągłymi otworami mocowania nogi do płyty stołu oraz otworami szczelinowymi na wypusty górnej krawędzi rury - dla połączenia spawem obu elementów. Podobnie, za pomocą spawu, jest połączone z rurą nogi dno, na którym znajduje się stopka ze śrubową regulacją poziomu. Rozłączne złączenie nasadką obu zawiniętych krawędzi stożka pozwala na dowolne dołączanie listwy ozdobnej - przez obejmy lub kedrowo w postaci wałka w taśmie. Noga stołu konferencyjnego przez wykonanie w postaci rury i rozłącznego mocowania pod płytą stołu ułatwia demontaż, przestawienie i transport. Noga według wzoru poprawia też estetykę wyrobu, systemu oraz zestawu mebli biurowych przez nowość konstrukcji i inny od tradycyjnych wygląd nóg. Przedmiot wzoru jest pokazany na rysunku, na którym fig. 1 przedstawia nogę stołu konferencyjnego w widoku czołowym, fig. 2 przedstawia nogę stołu konferencyjnego w widoku bocznym, z uwidocznionym dodatkowo umiejscowieniem - w dnie nogi - stopki ze śrubą regulacji poziomu, fig. 3 przedstawia widok płytki górnej z okrągłymi otworami mocowania do płyty stołu i otworami szczelinowymi, a fig. 4 przedstawia widok z góry rury nogi, z wypustkami łączenia z płytą mocowania. Nogę 1 stanowi zwinięta w trójkąt rura 2 z płytą 3 mocowania i ozdobną listwą 4, przy czym na dnie 7 znajduje się stopka 5 ze śrubą 6 regulacji poziomu. Górna płyta 3 ma okrągłe otwory 9 mocowania do płyty stołu oraz otwory szczelinowe 8 na występy ii górnej krawędzi rury 2. Zawinięte do wewnątrz krawędzie i2 są ściśnięte nasadka 10. Noga według wzoru jest mocowana do płyty rozłącznie parami lub gwieździście, z listwą ozdobną na zewnątrz. /Roman Błaszak/ /Marek Błaszak/

4 Zastrzeżenia ochronne 1. Noga stołu konferencyjnego przystosowana do bezpośredniego połączenia z płytą stołu za pomocą umocowanej na jej górnych krawędziach płyty oraz mającą u dołu śrubową stopkę regulacji poziomu, znamienna tym, że stanowi j\ metalowa rura 121 o przekroju trójkąta, którego wierzchołek jest zwrócony na zewnątrz. 2. Noga stołu według zastrz. 1, znamienna tym, że wierzchołek rury 121 tworzy z zawiniętych do wewnątrz krawędzi 712/ rynienkę na listwę /4A 3. Noga stołu według zastrz. 1, znamienna tym, że krawędzie 712/ rury [2/ są ściśnięte nakładka 710/. /RomanAttaszak/ /Mą^ek Błaszak/

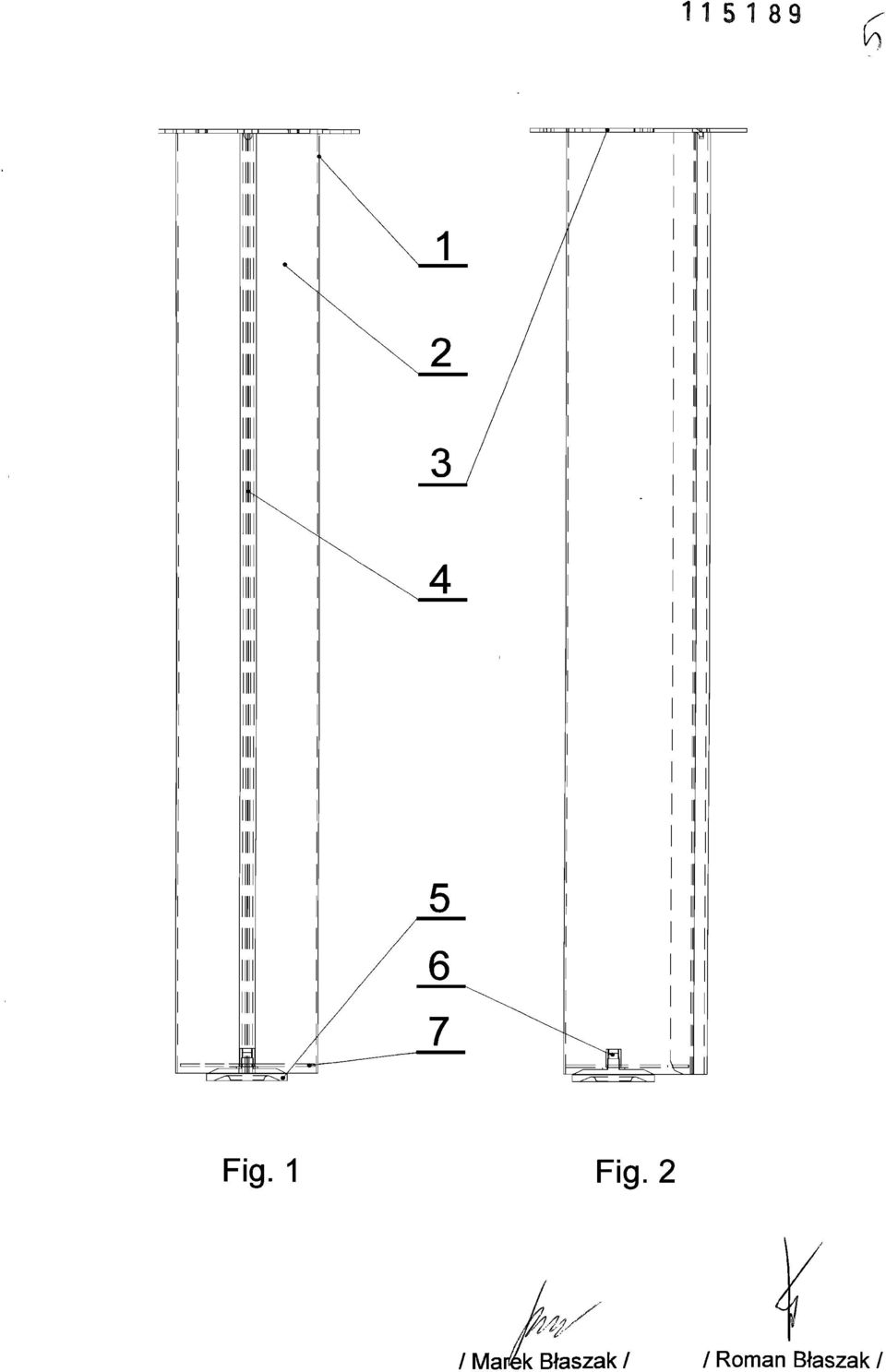

5 h Fig. 1 Fig. 2 ^ I Manek Błaszak/ / Roman Błaszak / Ą

6 Fig. 3 Fig. 4 kłh/ / Marik Błaszak / / Roman Błaszak /
