1 KOMO Sp. z o.o., Strona 1 z 5 Piec wolnostojący Invicta - IWAKI Wyprodukowany we Francji żeliwny piec wolnostojący wyposażony w system spalania wtórnego. Korpus pieca ma ozdobne żłobienia, które nadają mu nowoczesny wygląd, a także dodatkowo zwiększają powierzchnię wymiany ciepła. Charakterystyka: Numer katalogowy: Materiał: żeliwo, kolor antracytowy Kraj produkcji: Francja Moc nominalna: 7 kw Regulacja mocy: 2,5-10,5 kw Wydajność: 78% Spalanie wydłużone*: 8 godzin Powierzchnia grzewcza: m 2 (dla pomieszczeń o wys. 2,5m) Emisja CO: 0,07% Kształt szyby: płaska Wizja ognia: z przodu System czystej szyby (kurtyna powietrzna) System spalania wtórnego Załadunek drewna: z przodu Zalecana długość polan: 25 cm Maksymalna długość polan: 34 w pozycji poziomej, 40 cm w poz. pionowej Minimalna odległość od materiałów palnych: 40 cm z tyłu, 50 cm po bokach Minimalna odległość od materiałów niepalnych: 15 cm Podłączenie wylotu spalin: od góry lub z tyłu Średnica wylotu spalin: 150 mm Temperatura spalin: 318 C Wymiary zewn. (wys./szer./gł.): 850 x 372 x 394 mm Wymiary drzwi (wys./szer.): 639 x 360 mm Wizja ognia (wys./szer.): 374 x 186 mm Waga: 118 kg Flamme verte: 7 gwiazdek Norma: EN BlmSchV, CE

2 KOMO Sp. z o.o., Strona 2 z 5 DEFINICJE Moc nominalna Nominalna moc grzewcza to średnia ilość ciepła wytwarzana po załadowaniu odpowiedniej ilości drewna, przy normalnej (średniej) prędkości palenia. Moc nominalna jest otrzymywana przy ciśnieniu w kominie 12 Pa oraz załadunku1,5 kg twardego drewna w postaci 2 rozciętych polan, dokładanych co minut na 3 cm warstwę żaru, z przepustnicą prędkości spalania ustawioną w pozycji Moc Nominalna. Zaletą tego sposobu palenia jest lepsza wydajność i sprzyjanie ochronie środowiska. Spalanie wydłużone Urządzenie może także funkcjonować w trybie spalania wydłużonego, które uzyskujemy przy załadunku 1 2 polan twardego, niepociętego drewna, o dużej średnicy, przy ciśnieniu w kominie 6 Pa oraz ustawieniu przepustnicy prędkości spalania w pozycji Spalanie wydłużone. Ten tryb pracy umożliwia utrzymanie się żaru, bez dokładania drewna, do 8 godzin. Regulacja mocy Możliwość dostosowania mocy grzewczej do wymogów pomieszczenia, za pośrednictwem przepustnicy prędkości palenia, usytuowanej na fasadzie pieca. Moc nominalną uzyskujemy, gdy przepustnica jest otwarta (dopływ powietrza do spalania), zaś minimalną (tzw. opcja spalania wydłużonego ) - przy przepustnicy zamkniętej. Powierzchnia grzewcza To liczba metrów kwadratowych, które można ogrzać za pieca kominkowego. Jest ona zależna od lokalizacji domu (ukształtowanie terenu, sąsiedztwo, ekspozycja na wiatr, itp.), współczynnika przenikalności cieplnej ścian, okien i dachu oraz układu pomieszczeń. Podawane wskaźniki dotyczą pomieszczeń o standardowej wysokości 2,5 m. Regulacja powietrza wtórnego Regulowany przepływ powietrza wtórnego: umożliwia dopalenie pozostałości pyłu i węglowodoru, dzięki czemu uzyskujemy czystsze spalanie, wyższą wydajność oraz niższą emisję zanieczyszczeń. Aby uzyskać czyste spalanie oraz sprawne funkcjonowanie urządzenia przepustnica powietrza wtórnego powinna być na wpół otwarta. Przepustnica ta jest stosowana, gdy podciśnienie w kanale dymowym jest większe lub niższe od zalecanych norm (przy zbyt wysokim należy przymknąć przepustnicę powietrza wtórnego). Po dokonaniu stosownej regulacji ciągu, do dalszej zmiany mocy należy używać wyłącznie przepustnicy prędkości palenia. System spalania wtórnego Polega na wdmuchiwaniu przez tylną część urządzenia dodatkowego świeżego powietrza, które jest wstępnie ogrzewane w przestrzeni pomiędzy żeliwną płytą tylną a ścianą tylną pieca, po czym kierowane do komory paleniska, w której rozpoczyna się spalanie wtórne węglowodoru i pyłów powstałych w wyniku spalania drewna. Proces ten zapewnia całkowite spalanie, zwiększa wydajność cieplną urządzenia, co z kolei ogranicza zużycie drewna oraz redukuje do minimum emisję zanieczyszczeń do atmosfery. Powietrze wtórne dodatkowo chroni szybę przed dymem oraz odkładaniem się sadzy. System czystej szyby (kurtyna powietrzna) Strumień powietrza jest kierowany na wewnętrzną stronę szyby kominkowej, co zapobiega osadzaniu się sadzy. Jednakże ważnym warunkiem utrzymania szyby w czystości jest sprawność komina oraz stosowanie suchego drewna (wilgotność poniżej 20%) twardych drzew liściastych.

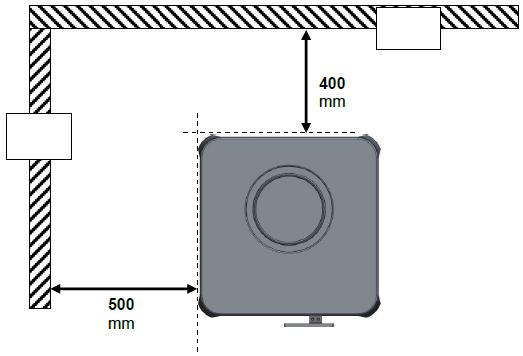

3 KOMO Sp. z o.o., Strona 3 z 5 ODLEGŁOŚCI MONTAŻOWE Należy zachować odległość minimum 40 cm pomiędzy piecem a ścianą tylną oraz 50 cm pomiędzy bokami urządzenia a ścianami bocznymi lub jakimikolwiek innymi materiałami palnymi. Jeśli ściany są wykonane z lub pokryte materiałami niepalnymi, odpornymi na temperaturę co najmniej 200 o C, wówczas odległości te można zmniejszyć do 15 cm. Nie należy stawiać urządzenia bezpośrednio na podłożu z materiałów palnych lub takich, które mogą ulec zniszczeniu pod wpływem wysokich temperatur. Zaleca się umieszczenie urządzenia na środku blachy o wymiarach 1 x 1 m, wykonanej ze stali inox lub na podłożu z innego materiału odpornego na wysokie temperatury. Widok z góry Ściana tylna Ściana boczna REGULACJA DRZWI Aby zwiększyć siłę docisku drzwi usuń jedną lub więcej podkładek. Aby zmniejszyć siłę docisku drzwi dodaj jedną lub więcej podkładek. Podkładki do regulacji siły docisku drzwi

4 KOMO Sp. z o.o., Strona 4 z 5 REGULACJA PRĘDKOŚCI PALENIA Uwaga! Do zmiany ustawień regulatorów, które mogą być bardzo gorące, należy zawsze używać dostarczonej z urządzeniem tzw. zimnej rączki lub rękawicy odpornej na wysokie temperatury. Regulacja prędkości palenia znajduje się na fasadzie urządzenia i jest wykorzystywana do zmiany tempa pracy urządzenia pomiędzy prędkością nominalną" i "spalaniem wydłużonym" (patrz schemat poniżej). Regulacja powietrza wtórnego Moc nominalna Rozpalanie Pozycja spalanie wydłużone jest uzyskiwana przez przesunięcie regulatora maksymalnie w lewo

5 KOMO Sp. z o.o., Strona 5 z 5 Bez względu na wybrany tryb pracy (moc nominalna lub spalanie powolne), należy każdorazowo upewnić się, czy ładunek drewna rozpalił się oraz czy płomień się utrzymuje. W przeciwnym razie "regulator prędkości palenia" należy ustawić w pozycji rozpalanie, do czasu uzyskania zadowalającego spalania drewna. W fazie spalania frakcji lotnych, należy bezwzględnie unikać pracy urządzenia bez ognia, gdyż dochodzi wówczas do znacznego zabrudzenia sadzą zarówno samego urządzenia, jak i przewodu odprowadzającego spaliny, a także zwiększa się ryzyko wytworzenia i przedostania do atmosfery substancji szkodliwych dla środowiska oraz zdrowia. Spalanie wtórne aktywowane = Urządzenie "ciepłe i czyste" Spalanie bez płomienia = Urządzenie "zimne i brudne" Schemat obrazujący ogólną zasadę (nie przedstawia konkretnego urządzenia) Czysta szyba Brudna szyba Powietrze do spalania wtórnego Powietrze pierwotne Warstwa żaru
