1 /8 RIS 1000 Centrale rekuperacyjne z wymiennikiem krzyżowym SALDA RIS RIS 1000 WERSJA PODWIESZANA (P)

2 /8 RIS 1000 Opis Centrale rekuperacyjne RIS mają wysokosprawne krzyżowe wymienniki ciepła. Ich podstawowym zadaniem jest wentylacja domów i innych pomieszczeń ogrzewanych. Wszystkimi wersjami można sterować poprzez piloty zdalnego sterowania Stouch i Flex. Wymiennik krzyżowy wykonany w całości z aluminium. Energooszczędne i ciche wentylatory AC. Wydajność wymiennika krzyżowego do 50%. Nagrzewnica elektryczna lub wodna (opcja). Regulacja przepływu powietrza. Regulacja temperatury powietrza nawiewanego. Ochrona wymiennika ciepła przed zamarzaniem. Niski poziom hałasu. Izolacja akustyczna ścian: 30 mm. Obudowa: malowana proszkowo RAL Łatwy montaż.

8-11-2015 3/8 RIS 1000 Dane techniczne Wersja z nagrzewnicą elektryczną RIS 1000 PE 3.

moc/prąd [kw/a] 0,303/1,32 - prędkość wentylatora [min -1 ] 2250 - nawiew - moc/prąd [kw/a] 0,322/1,40 - prędkość wentylatora [min -1 ] 2250 Klasa ochrony silnika

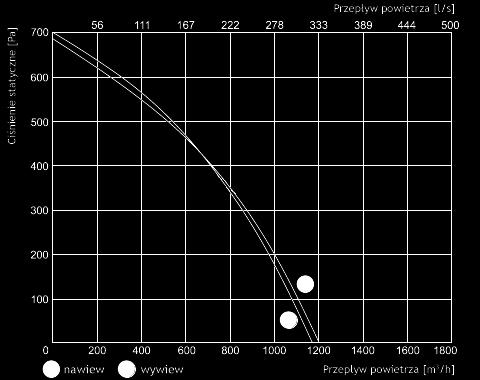

3 /8 RIS 1000 Dane techniczne Wersja z nagrzewnicą elektryczną RIS 1000 PE 3.0 Wydajność/spręż [m³/h]/[pa] 1000/200 Nagrzewnica - faza, napięcie [50Hz/V] ~3, moc [kw] 6,0 Wentylatory - faza, napięcie [50Hz/V] ~1, wywiew - moc/prąd [kw/a] 0,303/1,32 - prędkość wentylatora [min -1 ] nawiew - moc/prąd [kw/a] 0,322/1,40 - prędkość wentylatora [min -1 ] 2250 Klasa ochrony silnika IP-44 Sprawność cieplna 50% Maks. zużycie energii [kw/a] 6,63/11,40 Sterowanie automatyczne Klasa filtra wywiewnego Klasa filtra nawiewnego zintegrowane M5 M5 Izolacja cieplna [mm] 30 Waga [kg] 113,0 Zgodność z ERP + Eksploatacja w pomieszczeniu

4 /8 RIS 1000 Wersja z nagrzewnicą wodną RIS 1000 PW 3.0 Wydajność/spręż [m³/h]/[pa] 1000/200 Nagrzewnica AVS 315 Wentylatory - faza, napięcie [50Hz/V] ~1, wywiew - moc/prąd [kw/a] 0,286/1,25 - prędkość wentylatora [min -1 ] nawiew - moc/prąd [kw/a] 0,312/1,36 - prędkość wentylatora [min -1 ] 2250 Klasa ochrony silnika IP-44 Sprawność cieplna 50% Maks. zużycie energii [kw/a] 0,60/2,63 Sterowanie automatyczne Klasa filtra wywiewnego Klasa filtra nawiewnego zintegrowane M5 M5 Izolacja cieplna [mm] 30 Waga [kg] 113,0 Zgodność z ERP + Eksploatacja w pomieszczeniu

5 /8 RIS 1000 Charakterystyka akustyczna Całkowite Lwa db(a) Lwa, db(a) 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Wlot Wylot Do otoczenia Pomiar przy 935 m³/h, 90 Pa Zakres temperatur przepływu powietrza od -20 C do +40 C Sprawność cieplna RIS 1000 PE została zmierzona przy 1000m³/h (warunki wewn. +20 C 60%, warunki zewn. -20 C 90%). Sprawność cieplna RIS 1000 PW została zmierzona przy 1000m³/h (warunki wewn. +20 C 60%, warunki zewn. -20 C 90%). Wydajność/spręż - wartości mierzone w punkcie pracy. Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN i/lub ISO 3744 w odległości 1 m od urządzenia.

6 /8 RIS 1000 Wymiary W W1 W2 W3 H H1 H2 H3 E L S Ø D 495 mm 230 mm 230 mm 800 mm 943 mm 206 mm 216 mm 93 mm 1124 mm 1500 mm 890 mm 315 mm

8-11-2015 7/8 RIS 1000 Schematy funkcyjne Wersja z nagrzewnicą elektryczną - widok od strony klapy serwisowej A - powietrze zewnętrzne B - powietrze nawiewane C - powietrze

nawiewanego IF - filtr wyciągu powietrza TJ - czujnik temperatury powietrza nawiewanego TL - czujnik temperatury powietrza zewnętrznego TE - czujnik temperatury powietrza

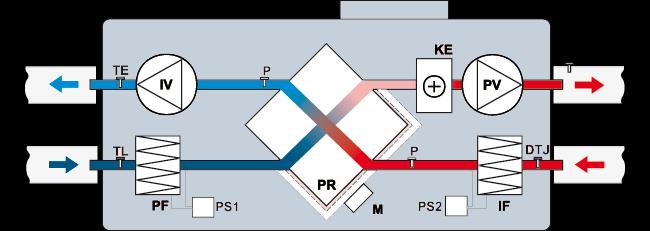

7 /8 RIS 1000 Schematy funkcyjne Wersja z nagrzewnicą elektryczną - widok od strony klapy serwisowej A - powietrze zewnętrzne B - powietrze nawiewane C - powietrze wywiewane D - powietrze odprowadzane na zewnątrz IV - wentylator wywiewu PV - wentylator nawiewu PR - krzyżowy wymiennik ciepła KE - nagrzewnica elektryczna PF - filtr powietrza nawiewanego IF - filtr wyciągu powietrza TJ - czujnik temperatury powietrza nawiewanego TL - czujnik temperatury powietrza zewnętrznego TE - czujnik temperatury powietrza wywiewanego DTJ - czujnik temperatury i wilgotności M - siłownik przepustnicy by-pass PS1 - przełącznik różnicowo-ciśnieniowy nawiewny PS2 - przełącznik różnicowo-ciśnieniowy wywiewny P - presostat

8-11-2015 8/8 RIS 1000 Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej A - powietrze zewnętrzne B - powietrze nawiewane C - powietrze wywiewane D - powietrze odprowadzane na zewnątrz

czujnik temperatury powietrza nawiewanego TL - czujnik temperatury powietrza zewnętrznego TE - czujnik temperatury powietrza wywiewanego DTJ - czujnik temperatury i wilgotności M - siłownik

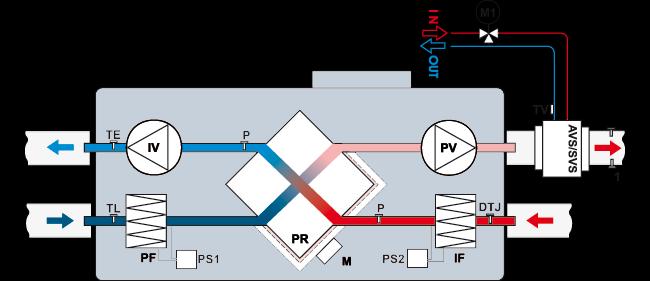

8 /8 RIS 1000 Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej A - powietrze zewnętrzne B - powietrze nawiewane C - powietrze wywiewane D - powietrze odprowadzane na zewnątrz AVS/SVS - nagrzewnica montowana na kanale (opcja) IV - wentylator wywiewu PV - wentylator nawiewu PR - krzyżowy wymiennik ciepła PF - filtr powietrza nawiewanego IF - filtr wyciągu powietrza TJ - czujnik temperatury powietrza nawiewanego TL - czujnik temperatury powietrza zewnętrznego TE - czujnik temperatury powietrza wywiewanego DTJ - czujnik temperatury i wilgotności M - siłownik przepustnicy by-pass M1 - dodatkowy zawór mieszający i siłownik (opcja) PS1 - przełącznik różnicowo-ciśnieniowy nawiewny PS2 - przełącznik różnicowo-ciśnieniowy wywiewny TV - czujnik przeciwzamrożeniowy (opcja) T1 - termostat przeciwzamrożeniowy (opcja) P - presostat
