PROJEKT BUDOWLANY PLACU ZABAW (W RAMACH PROGRAMU MEN RADOSNA SZKOŁA )

Transkrypt

1 USŁUGI PROJEKTOWE ARCH. WOJCIECH POMIERSKI WEJHEROWO, UL. SOBIESKIEGO 273 C, TEL./FAX (0-) , OBIEKT: PROJEKT BUDOWLANY PLACU ZABAW (W RAMACH PROGRAMU MEN RADOSNA SZKOŁA ) ADRES: ul. Nanicka Wejherowo działka nr /2, obr. 9 INWESTOR: Zespół Szkół nr 3 ul. Nanicka Wejherowo PROJEKTANT : mgr inż. arch. Wojciech Pomierski upr. nr 1/TO/93 OPRACOWAŁ : mgr inż. arch. Krzysztof Kołodziejski lipiec 2013 Egz. nr 1 1

2 ZAWARTOŚĆ OPRACOWANIA I. OPIS DO PROJEKTU BUDOWLANEGO II. INFORMACJA BIOZ III. CZĘŚĆ RYSUNKOWA NR RYS. NAZWA RYSUNKU SKALA 1. PROJEKT ZAGOSPODAROWANIA TERENU 1:00 2. PLAN SYTUACYJNY 1:10 3 LOKALIZACJA URZĄDZEŃ ZABAWOWYCH 1:10 4. OGRODZENIE, RZUT 1:100. ELEMENTY OGRODZENIA 1:0. OGRODZENIE STOPY FUNDAMENTOWE 1:20 7. PRZEKRÓJ PRZEZ NAWIERZCHNIE (A-A) 1:20. ZESTAWIENIE URZĄDZEŃ 1:100 2

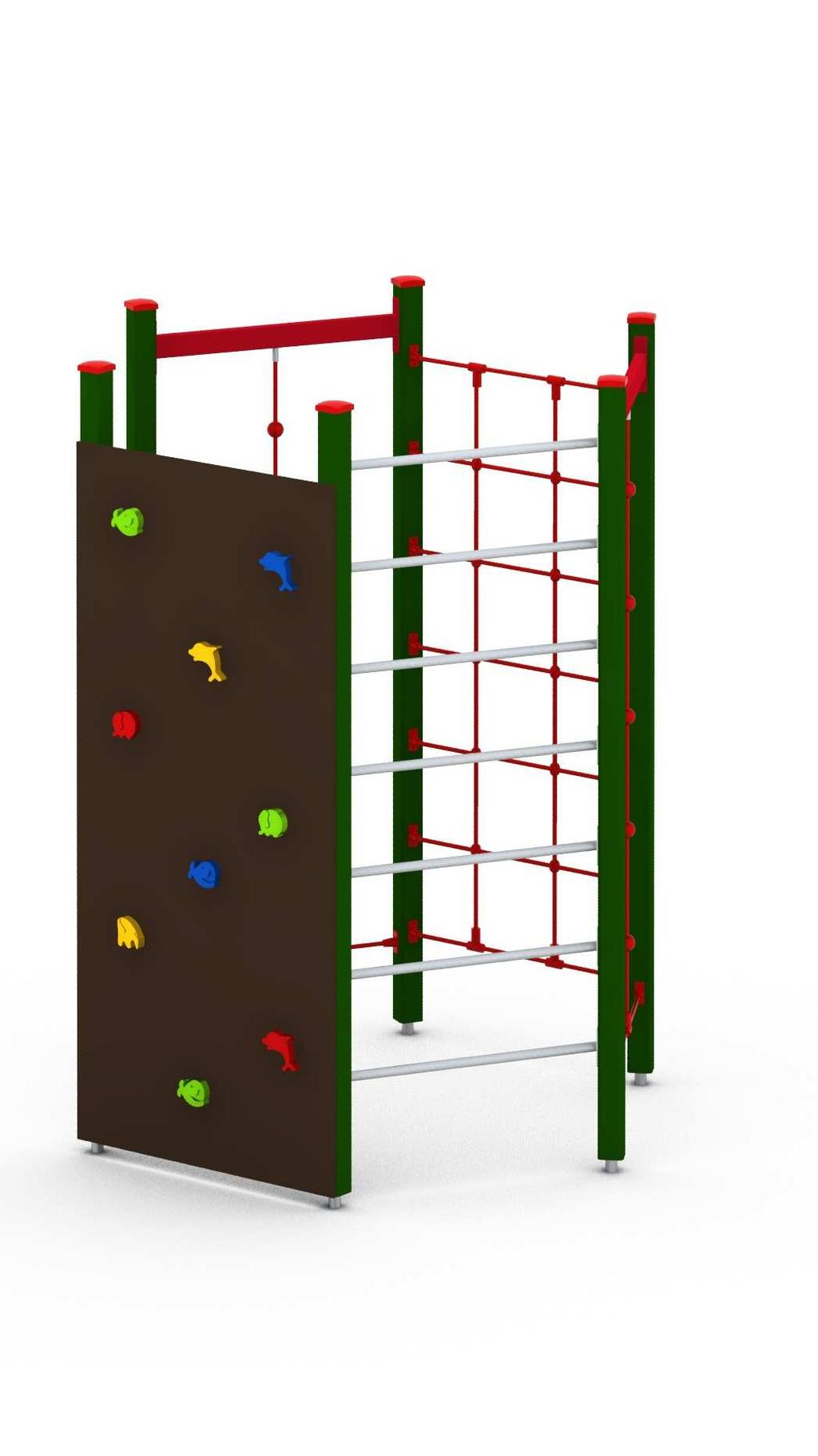

3 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO PLACU ZABAW 1. Inwestor: Zespół Szkół nr 3 w Wejherowie, ul. Nanicka Materiały wyjściowe: - mapa do celów projektowych w skali 1:00, -zbiór obowiązujących przepisów i norm (w tym norm z serii PN-EN 117:2009), - wizja w terenie, - wytyczne Zamawiającego oraz wytyczne Ministerstwa Edukacji dot. programu Radosna Szkoła, - dane z miejscowego planu zagospodarowania przestrzennego 3. Zakres opracowania. Zakres opracowania obejmuje projekt zagospodarowania części działki nr /2, obr. 9 znajdującej się na terenie Zespołu Szkół nr 3 w Wejherowie, w związku z planowaną budową placu zabaw w ramach programu Ministerstwa Edukacji Narodowej Radosna Szkoła. Zakres opracowania obejmuje również projekt budowlany zawierający: - lokalizację urządzeń zabawowych, - wyposażenie placu zabaw w urządzenia zabawowe, - projekt nawierzchni amortyzującej, - lokalizację elementów małej architektury (ławki, kosze na śmieci, tablica informacyjna z regulaminem) oraz ogrodzenia, 4. Istniejące zagospodarowanie terenu. Teren, na którym projektuje się plac stanowi część terenów szkolnych, od strony wschodniej przylega do pasa drogowego drogi miejskiej z istniejącym parkingiem rowerowym, a od strony północnej do terenów zabudowy mieszkaniowej. W bezpośrednim sąsiedztwie projektowanego placu, od strony zachodniej znajduje się parterowy budynek zawierający pomieszczenia dydaktyczne dla dzieci młodszych.. Rozwiązania projektowe..1. Projekt zagospodarowania działki. W ramach planowanego przedsięwzięcia planuje się wydzielenie i wygrodzenie terenu o powierzchni 0,9 m 2, która zostanie zagospodarowana na szkolny plac zabaw. Teren placu projektuje się ze spadkiem ok. 1%. Lokalizacja placu zabaw zapewnia jego nasłonecznienie przynajmniej 4 godziny, liczone w dniach równonocy (21 marca i 21 września) w godzinach od do Odległość projektowanego placu od miejsca gromadzenia odpadów stałych oraz parkingów dla samochodów osobowych jest większa niż 10 metrów. Plac zabaw został podzielony na strefy o zróżnicowanych nawierzchniach zgodnie z wytycznymi do programu Ministerstwa Edukacji Narodowej Radosna Szkoła. Bilans powierzchni terenu: Powierzchnia nawierzchni bezpiecznej w kolorze pomarańczowym RAL 2011 Tieforange: 242,0 m 2 Powierzchnia nawierzchni komunikacyjnej w kolorze niebieskim RAL 003 Saphirblau,7 m 2 Powierzchnia zieleni: 20,2 m 2 Powierzchnia terenu placu zabaw łącznie: 0,9 m 2.2. Elementy zagospodarowania. Zaprojektowano plac zabaw dla dzieci wyposażony w sześć urządzeń zabawowych dla dzieci. Ponadto projektuje się ustawienie 4 ławek, 4 koszy na śmieci i tablicy regulaminowej. Planuje się również wykonanie stalowego ogrodzenia panelowego od strony zachodniej i południowej oraz podwyższenie istniejącego ogrodzenia od strony wschodniej..2.1.urządzenia zabawowe dla dzieci. 3

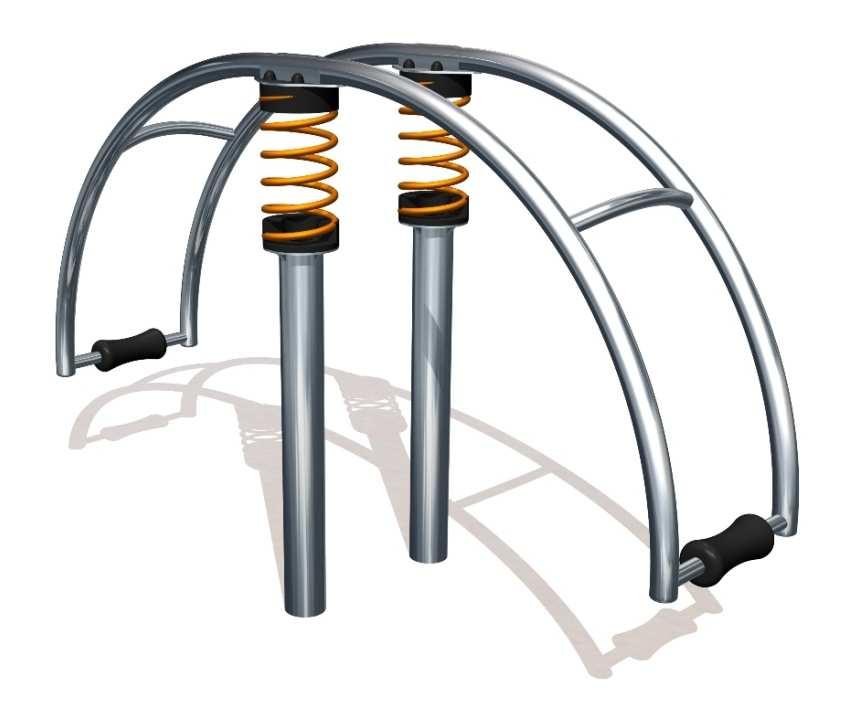

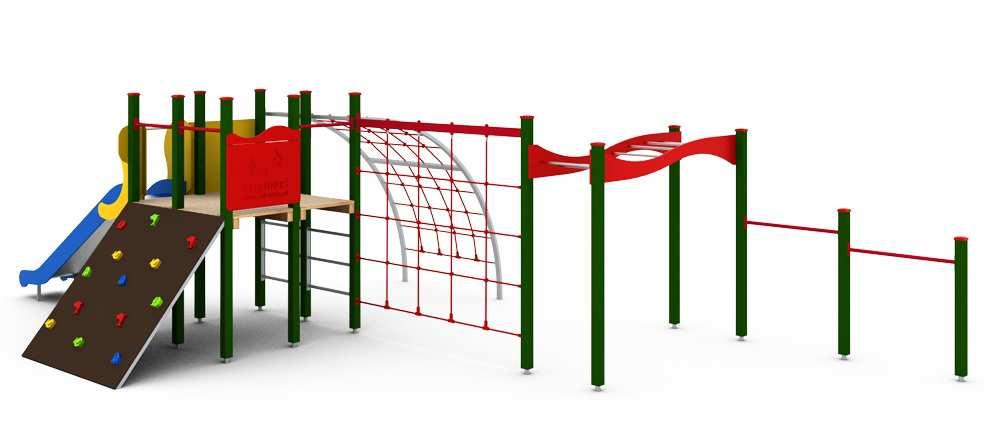

4 Projektuje się zastosowanie urządzeń gotowych, dostarczanych na miejsce montażu w całości lub w elementach wraz z niezbędnymi elementami łączącymi (śruby, wkręty, podkładki, nakładki) i elementami posadowienia ( prefabrykaty betonowe do fundamentowania, kotwy). Zaprojektowano sześć rodzajów urządzeń zabawowych o konstrukcji stalowej i drewnianej: 1) Huśtawka równoważna stojąca - wymiary urządzenia: dł. 2,3 m, szer. 0,7 m, wys. 1,7 m - strefa bezpieczeństwa:,3 x 3,71 m - wysokość upadku 1,0 m Materiały: Konstrukcja urządzenia wykonana jest z elementów stalowych. Słupki nośne, średnica 12mm, ze stali galwanizowanej. Sprężyny wykonano ze stali ocynkowanej lakierowanej proszkowoj. Oparcia dla nóg z tworzywa sztucznego. Ramię z rury ze stali nierdzewnej. Połączenia za pomocą śrub ze stali nierdzewnej okrytych nasadkami z tworzywa sztucznego. 2) Sześciokąt wielofunkcyjny - wymiary urządzenia: dł. 2,21 m, szer. 1,91 m, wys. 2,7 m - strefa bezpieczeństwa:,1 x,21 m - wysokość upadku 2,0 m Materiały: 4

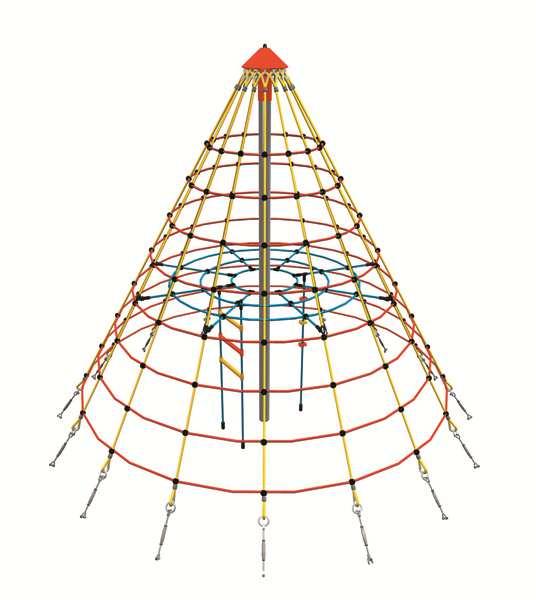

5 - nogi konstrukcyjne drewno sosnowe klejone 90x90mm malowane farbami impregnacyjnodekoracyjnymi; - lina wspinaczkowa lina polipropylenowa na oplocie stalowym z plastikowymi kulkami ułatwiającymi podciąganie; -ścianka wspinaczkowa - sklejka wodoodporna, przymocowana do nóg zestawu; do sklejki mocowane sa uchwyty alpinistyczne z tworzywa sztucznego; - drabinka pionowa rury stalowe ocynkowane i malowane proszkowo; - zestaw do podciągania oraz zestaw do przewrotów rury stalowe ocynkowane i malowane proszkowo, - pionowa przeplotnia z lin konstrukcja nośna z profilu stalowego, ocynkowanego, malowanego proszkowo; liny polipropylenowe na oplocie stalowym połączone ze sobą poprzez plastikowe łączniki; - zabezpieczenia rurki stalowe, ocynkowane oraz malowane proszkowo; - śruby: ocynkowane, zaślepki z tworzywa sztucznego; 3) Linarium - gabaryty urządzenia: średnica 3,92 m, wysokość 3,0 m - strefa bezpieczeństwa: średnica,40 m - wysokość upadku: 1,20m MATERIAŁY: - słup konstrukcyjny rura stalowa ocynkowana, lakierowana proszkowo, - przeplotnia z lin liny polipropylenowe na oplocie stalowym połączone ze sobą poprzez plastikowe łączniki; - szczeble drewniane poprzeczki, wykonane z lakierowanych belek; - - zabezpieczenia elementy stalowe, ocynkowane oraz malowane proszkowo; - - śruby: ocynkowane, zaślepki z tworzywa sztucznego; 4) Zestaw zabawowy składający się z elementów: - drabinka pionowa - drabinka pozioma - przeplotnia pionowa - przeplotnia łukowa - ścianka wspinaczkowa wys. 13cm - wieża duża bez dachu, podest wys. 13cm - zestaw do przewrotów - zjeżdżalnia wys. 13cm - - wymiary urządzenia: szer.,17 m, długość 9,1 m, wys. 2,4 m - strefa bezpieczeństwa: 13,0 m x,7 m

6 - wysokość upadku 2,20 m Materiały: - nogi konstrukcyjne drewno sosnowe klejone, 90x90 mm malowane farbami impregnacyjno-dekoracyjnymi; - osłony boczne HDPE lub sklejka wodoodporna gr. 1 mm; - podesty - deski impregnowane gr. 3 mm; - pionowa przeplotnia z lin konstrukcja nośna z drewna klejonego oraz z profilu stalowego, ocynkowanego, malowanego proszkowo; liny polipropylenowe na oplocie stalowym połączone ze sobą poprzez plastikowe łączniki; - przeplotnia łukowa konstrukcja nośna z profilu stalowego, ocynkowanego; liny polipropylenowe na oplocie stalowym połączone ze sobą poprzez plastikowe łączniki; - zabezpieczenia rurki stalowe ocynkowane oraz malowane proszkowo; drabinka pozioma konstrukcja nośna z drewna klejonego, konstrukcja pozioma z płyt HDPE oraz rurek ze stali nierdzewnej; - linarium łukowe konstrukcja nośna z profilu stalowego, ocynkowanego; liny polipropylenowe na oplocie stalowym połączone ze sobą poprzez plastikowe łączniki; - ścianka wspinaczkowa - sklejka wodoodporna, oparta na profilu stalowym, ocynkowanym, do sklejki mocowane są uchwyty alpinistyczne z tworzywa sztucznego; - zjeżdżalnia prosta - burty z HDPE, ślizg z blachy nierdzewnej 2 mm; - śruby: ocynkowane, zaślepki z tworzywa; ) Huśtawka wagowa typu krab - wymiary: szer. 2,29 m, długość: 2,9 m, wysokość: 0,4 m - strefa bezpieczeństwa: 4,29 m x 4,9 m - wysokość upadku 0,9 m Materiały: - konstrukcja oraz ramiona i uchwyty z rur stalowych cynkowanych, malowanych proszkowo - siedziska gumowe z wkładem aluminiowym

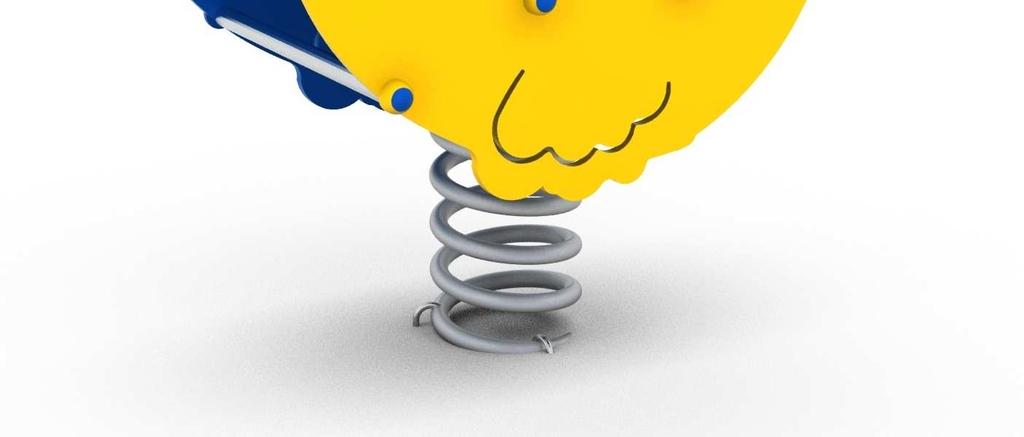

7 - sprzęgło tłumiące ruch: przegub stalowo-gumowy - wbudowany mechanizm antywstrząsowy - śruby oraz inne elementy osłonięte nasadkami z tworzywa sztucznego ) Huśtawka spężynowa Wymiary urządzenia: szerokość 0,49 m, długość 0,7 m, wysokość 0,3 m Wysokość upadku 0,2 m Materiały: całość wykonana z HDPE; uchwyty oraz podpory na nogi: z tworzywa sztucznego, sprężyna o zwojach zgodnie z PN-EN 117-1; śruby ocynkowane, zaślepki z tworzywa sztucznego. Uwaga: Wokół urządzeń zabawowych należy zapewnić wolną od innych urządzeń strefę bezpieczeństwa zgodnie z zaleceniami producenta. Wszystkie urządzenia muszą posiadać niezbędne atesty i certyfikaty bezpieczeństwa oraz spełniać normy z serii PN-EN :2009. Warunki gruntowe sprawdzić w trakcie realizacji. Poziom posadowienia urządzeń zgodnie dostosować do wymogów producenta i normy PN-EN 117-1: Pozostałe elementy małej architektury. 1) Ławki. Projektuje się lokalizację 4 ławek o wymiarach około 4 cm (szer.) x 10 cm (długość) x 70 cm (wysokość z oparciem). Produkt gotowy o konstrukcji stalowej lakierowanej z siedziskiem i oparciem z listew drewnianych. Elementy drewniane wykończone i zabezpieczone przed wpływami atmosferycznymi przez producenta. Kolorystyka: elementy drewniane w kolorze brązowym, elementy stalowe grafitowe. 2) Kosze na śmieci. 7

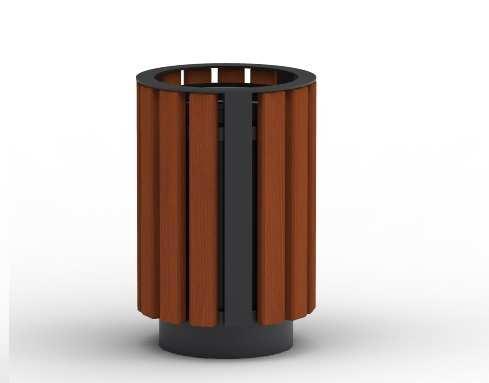

8 Na terenie placu zlokalizowano cztery okrągłe kosze na śmieci o pojemności 3 l. Wymiary: średnica 40 cm, wysokość 0 cm Materiały: obudowa: listwy z drewna iglastego pokryte lakierobejcą, elementy stalowe lakierowane, pojemnik z popielniczką: stal lakierowana, podstawa: stal lakierowana. 3)Tablica regulaminowa. Projektuje się lokalizację jednej tablicy regulaminowej z regulaminem korzystania z placu zabaw. Wymiary: (dł. x szer. x wys.) 120 cm x cm x 20 cm Powierzchnia ekspozycyjna 100 x 100 cm Materiały: - konstrukcja: profile stalowe zamknięte o przekroju prostokątnym, lakierowane na kolor grafitowy, - tablica: płyta PCV lub laminat HPL, odporny na warunki atmosferyczne. - Wzór graficzny tablicy jak poniżej: Regulamin powinien zawierać zasady i warunki korzystania z placu zabaw, nr tel. do dyrektora szkoły lub do osoby przez niego upoważnionej, a ponadto numery tel. alarmowych i dodatkową informację o treści: Szkolny plac zabaw wyposażony w ramach programu rządowego RADOSNA SZKOŁA. Uwaga: Wszystkie zastosowane urządzenia muszą posiadać odpowiednie atesty i certyfikaty.

9 Poziom posadowienia urządzeń dostosować do wymogów producenta. Warunki gruntowe sprawdzić w trakcie realizacji..3. Ogrodzenie Ogrodzenie stalowe panelowe. Od strony zachodniej i południowej placu zabaw zaprojektowano ogrodzenie metalowe składające się z systemowych słupków stalowych i przęseł z siatki zgrzewanej (panele o oczkach 0 x 200 mm) w kolorze zielonym. Materiały: - fundamenty żelbetowe z betonu C- 1/20 40 x 40 x 0 cm - słupki systemowe lakierowane w kolorze zielonym z rury prostokątnej 0 x 40 x 2 mm z zaślepkami z tworzywa sztucznego, - przęsła (panele o oczkach 0 x 200 mm) z siatki zgrzewanej lakierowane na kolor zielony, mocowane do słupków za pomocą łączników systemowych. - wysokość ogrodzenia 190 cm Ogrodzenie istniejące - przebudowa. Zakłada się podwyższenie istniejącego ogrodzenia od strony wschodniej do wysokości 1,9 m poprzez przedłużenie istniejących słupków stalowych (poprzez spawanie) wraz z przęsłami panelowymi (wg opisu w p..3.1) Ogrodzenie drewniane. Od strony północnej wzdłuż istniejącego ogrodzenia betonowego projektuje się dodatkowe drewniane ogrodzenie ażurowe, które ma stanowić konstrukcję dla nasadzanej zieleni pnącej. Materiały: - fundamenty żelbetowe z betonu C- 1/20 40 x 40 x 0 cm - słupki drewniane 70 x 70 mm, wys. 190 cm, impregnowane - przęsła drewniane ażurowe o wymiarach ok. 10 x 10 cm z podziałem wewnętrznych listew w układzie siatki kwadratowej, - wysokość ogrodzenia 1 cm..4.nawierzchnie Podbudowa nawierzchni syntetycznych. Zaprojektowano przepuszczalną dla wód opadowych podbudowę mineralną o następującej budowie: - kruszywo łamane 0-4 mm 3 cm - kruszywo łamane 0-32 mm 1 cm - piasek zagęszczony 20 cm - grunt rodzimy Wokół nawierzchni amortyzującej placu zabaw należy wykonać obrzeże z krawężników z granulatu gumowego o wymiarach 100 x x 2 cm. Krawężniki należy posadowić na ławach betonowych gr. 10 cm Nawierzchnia syntetyczna. Zaprojektowano bezspoinową dwuwarstwową nawierzchnię syntetyczną z nakładką EPDM, wylewaną na mokro w miejscu przeznaczenia. Nawierzchnia wykonywana jest dwuwarstwowo: - dolna warstwa SBR z granulatu gumowego mieszana z odpowiednią konsystencją kleju poliuretanowego wg specyfikacji producenta, warstwa po wyłożeniu nie jest zagęszczana. - górna warstwa EPDM z kolorowego granulatu EPDM z odpowiednią konsystencją kleju poliuretanowego wg specyfikacji producenta, po wyłożeniu jest zagęszczana. Zastosowana nawierzchnia musi posiadać stosowne atesty i certyfikaty, w tym być zgodna z normą PN-EN 1177, ISO 9001:2001, ISO oraz posiadać udokumentowane wyniki badań oraz atesty potwierdzające brak szkodliwości podłoża dla użytkowników. Wykonawca powinien również okazać kartę techniczną produktu potwierdzającą parametry nawierzchni oraz dostarczyć gwarancję na 3 miesięcy potwierdzoną przez producenta lub jego przedstawiciela. Nawierzchnia musi być odporna na działanie warunków atmosferycznych oraz na ścieranie. 9

10 Powierzchnia nawierzchni ma zapobiegać poślizgnięciom. Grubość nawierzchni należy dostosować do maksymalnej wysokości upadku z urządzenia, pod którym się ta nawierzchnia znajduje. W związku z tym wykonawca nawierzchni musi dysponować badaniami dotyczącymi krytycznej wysokości upadku wg normy PN-EN Orientacyjna grubość nawierzchni amortyzującej dla wymaganej wysokości swobodnego upadku (HIC) wynosi: - grubość nawierzchni 40mm 1.m (HIC) - grubość nawierzchni 0mm 1.9m - grubość nawierzchni 0mm 2.3m - grubość nawierzchni 100mm 2.m - grubość nawierzchni 120mm 2.m - grubość nawierzchni 130mm 3.1m Zgodnie z wytycznymi do programu Radosna Szkoła minimalna grubość nawierzchni bezpiecznej musi być dostosowana do maksymalnego upadku z 1,m Nawierzchnia trawiasta. Na części placu zabaw przewiduje się wykonanie nawierzchni trawiastej. Powierzchnia projektowanej nawierzchni trawiastej wynosi: 20,2 m 2 Należy ją wykonać na terenie wyniesionym i pozbawionym zagłębień. Nawierzchnia powinna być wyprofilowana ze spadkiem, ułatwiającym powierzchniowy odpływ wody. Przed założeniem trawnika należy odpowiednio przygotować teren (usunięcie kamieni, śmieci, korzeni, ewentualnie pozostałości betonu, itp.). Po przekopaniu terenu na głębokość szpadla, należy zastosować warstwę ziemi urodzajnej o grubości 10 cm. Następnie teren pod ułożenie darni z rolki lub zasiew trawy należy wyrównać, zgodnie z rzędnymi określonymi w projekcie... Niwelacja terenu Projekt dostosowany jest do istniejącego ukształtowania terenu. Maksymalne spadki wynoszą ok. 1,0%. Najwyższa rzędna nawierzchni placu zabaw +- 0,00 = 23,9 m n.p.m... Zieleń. Projektowaną zieleń stanowią trawniki (wg p..4.3) oraz nasadzenia zielenią pnącą gatunku winobluszcz trójklapowy (Parthenocissus tricuspidata). Nasadzenia te będą zlokalizowane w części północnej, wzdłuż projektowanego drewnianego ogrodzenia ażurowego. Przewiduje się wycinkę jednego drzewa kolidującego z projektowanym zagospodarowaniem placu, pozostałe drzewa pozostają bez zmian. Opracował: arch. Wojciech Pomierski 10

11 OŚWIADCZENIE PROJEKTANTA Zgodnie z wymogami art.20 ust.4 Ustawy Prawo Budowlane z 4 lipca 1994 r. (tekst jednolity DzU nr 10 z 2000 r., poz. 112 z późn. zmianami) oświadczam, że projekt budowlany: placu zabaw zlokalizowanego na terenie Zespołu Szkół nr 3 w Wejherowie przy ul. Nanickiej 22 na działce nr /2, obr. 9, sporządzony został zgodnie z obowiązującymi przepisami, normami budowlanymi oraz zasadami wiedzy technicznej. projektant: podpis: mgr inż. arch. Wojciech Pomierski nr upr.: 1/TO/93 11

12 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA OBIEKT: PLAC ZABAW ADRES: ul. Nanicka Wejherowo działka nr /2, obr. 9 INWESTOR: Zespół Szkół nr 3 ul. Nanicka Wejherowo OPRACOWAŁ: mgr inż. arch. Wojciech Pomierski upr. nr 1/TO/93 LIPIEC

13 Informacja B I O Z 1. ZAKRES I KOLEJNOŚĆ REALIZACJI ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO a) Roboty związane z urządzeniem zaplecza i placu budowy: - ogrodzenie placu budowy, - oświetlenie i oznakowanie placu budowy, - zapewnienie pomieszczeń higieniczno-sanitarnych i socjalnych dla pracowników, - rozmieszczenie sprzętu ratunkowego oraz sprzętu pierwszej pomocy, - urządzenie miejsc składowania materiałów budowlanych, - urządzenie miejsca dla sprzętu zmechanizowanego. b) Roboty ziemne -niwelacja terenu, - usunięcie istniejących roślin i darni - korytowanie i zagęszczenie gruntu c) Roboty budowlano-montażowe - ułożenie obrzeży gumowych na ławach betonowych - wykonanie warstw podbudowy oraz nawierzchni amortyzującej - wykonanie stóp fundamentowych urządzeń zabawowych i innych urządzeń, - montaż urządzeń zabawowych oraz pozostałych elementów małej architektury i ogrodzenia, - wykonanie trawników Roboty należy wykonać zgodnie ze sztuką budowlaną i pod nadzorem osoby uprawnionej. 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH - brak 3. ELEMENTY ZAGOSPODAROWANIA DZIAŁKI, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI nie występują. 4. ZAGROŻENIA W CZASIE WYKONYWANIA ROBÓT BUDOWLANYCH: - zagrożenia przy przenoszeniu wielkogabarytowych elementów urządzeń zabawowych oraz fundamentowych prefabrykatów betonowych, - zagrożenie porażeniem prądem podczas używania elektronarzędzi, - zagrożenia wynikające z pracy ze sprzętem zmechanizowanym,. SPOSÓB PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW I ZAPOBIEGANIA NIEBEZPIECZEŃSTWOM - kierownik budowy zobowiązany jest do wykonania projektu organizacji placu budowy i harmonogramu realizacji prac budowlano-montażowych, -roboty budowlane powinny być przeprowadzone pod nadzorem wykwalifikowanej kadry technicznej, a prowadzenie prac szczególnie niebezpiecznych pod ciągłym nadzorem uprawnionych osób, - należy stosować środki ochrony indywidualnej: kombinezony robocze, hełmy ochronne, obuwie ochronne i rękawice -przed przystąpieniem do robót budowlanych należy przeprowadzić wstępne szkolenie dla pracowników -należy zapewnić stały dostęp pracowników do telefonu alarmowego, apteczki oraz urządzeń przeciwpożarowych (gaśnice, węże gaśnicze, hydranty, koce gaśnicze) - należy wykonać i oznakować drogi umożliwiające ewakuację, komunikację i dojazd wozu straży pożarnej lub karetki pogotowia.. ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH. Teren prowadzenia robót powinien być wydzielony i wyraźnie oznakowany. Na terenie powinien być urządzony punkt pierwszej pomocy obsługiwany przez wyszkolonych w tym zakresie pracowników. W miejscach niebezpiecznych należy umieścić znaki informujące o rodzaju zagrożenia oraz stosować inne środki zabezpieczające przed skutkami zagrożeń. W miejscu występowania uzbrojenia podziemnego wykopy należy prowadzić ręcznie. Wykopy należy zabezpieczyć barierami ochronnymi. Wyznaczyć drogi przewidziane dla poruszania się pieszych i pojazdów w trakcie prowadzenia robót. Należy zapewnić środki ochrony indywidualnej dla pracowników dostosowane do rodzaju zagrożenia. Roboty należy prowadzić zgodnie z obowiązującymi przepisami. Każdorazowo przy rozpoczynaniu robót na danym stanowisku pracownicy mogą przystępować do pracy po uprzednim sprawdzeniu zabezpieczenia miejsca robót przez osobę kierującą robotami. Materiały rozbiórkowe powinny zostać posegregowane i przekazane na odpowiednie składowiska. 7. PRZEPISY ZWIĄZANE Z OPRACOWANIEM. 1. Rozporządzenie MPiPS z dn r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129, poz. 44) z późniejszymi zmianami. 2. Rozporządzenie Min. Infrastruktury z dn r. w sprawie bezpieczeństwa i higieny pracy przy podczas wykonywania robót budowlanych. (Dz. U. z 2003 r. Nr 47, poz. 401). 3. Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. Dz. U. Nr 120/2003 poz. 112 w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Opracował: arch. Wojciech Pomierski 13

14 Bi /2 24,1 22,1 23,1 k va ga100 23,9 22,07 ch.pł.bet zakres opracowania 22,9 21,32 kd10 g3 2eANN va 23,10 22, /1 i eann va kost.bet. enn 23,0 23,10 23,93 23,10 eann k eann + 0, eANN eann va 24,32 w k 24,37 23,23 24,33 24,30 21, kost.bet. 24,19 24,10 22,9 22,2 21,2 23,9 k 24,02 2 C 23,31 k 23,74 22,723,1 24,40 21,2 kd, ks 200-0, ,0 23,1 23, 23,3 21,1 19,9 23,32 k k 23, zasypana 23,1 23,1 23,2 k k 23,1 22,40 21,29 zasypana 23,7 23,7 23,73 23,0 k zasypana 23,7 23,74 23,1 23,2 23,29 21,2 zasypana 23,3 23,7 23,72 23,72 23,74 22, kl Bi k± 0,00 zasypana = 23,9 m n.p.m. 23,11 k 23, 23,1 23,92 20,7 23,1 24,07 24,21 24,09 Ba 24,19 24,29 24,14 24,27 24,24 24,3 24,09 24,07 ks10 24, ,13 23,7 i 23,2 24,04 23,3 24,0 23,7 24,0 24,1 7/14 24,11 dr 24,39 t ch.pł.bet ch.pł.bet 24,13 ks200 2eANN 24,10 24,37 23,0 k 23,9 23,7 7/13 t m h 49/1 23,7 22,7 23,42 23,2 23,4 20,2 23,4 23,72 ch.pł.bet 23,73 23,7 23,7 23, 23, 23,07 enn ch.pł.bet enn t 23, t 23,1 23,73 24,01 23, wa100 w2 B 23,39 22,77 Bi B m2 23,2 22,7 m 20,2 ks200 23,40 20, wa100 20,4 ks10 23,1 23,41 23,2 23, t ul. Wczasowa OZNACZENIA granice działek ławka nawierzchnia syntetyczna trawnik, istniejące drzewa drzewo do wycinki wejście na teren placu zabaw istniejące ogrodzenie stalowe do rozbudowy projektowane ogrodzenie z paneli drewnianych projektowane ogrodzenie stalowe OBIEKT SZKOLNY PLAC ZABAW W RAMACH PROGRAMU "RADOSNA SZKOŁA" ADRES ZESPÓŁ SZKÓŁ NR 3 WEJHEROWO, UL. NANICKA 22 DZIAŁKI NR /2, OBR. 9 AUTORZY mgr inż. arch. Wojciech Pomierski mgr inż. arch. Krzysztof Kołodziejski upr. nr 1/TO/93 NAZWA RYS. DATA PROJEKT ZAGOSPODAROWANIA VII 2013 TERENU SKALA 1:00 NR RYS. 1

15 dz. nr 2 dz. nr dz. nr 0 ogrodzenie z paneli stalowych na słupach stalowych, h=10cm krawężnik gumowy x 2cm WEJŚCIE 10 7 ogrodzenie z paneli drewnianych na słupach drewnianych, h=10cm 1 0 HIC = 100 cm 2 HIC = 20 cm istniejące ogrodzenie betonowe h=10cm - 0,17 krawężnik gumowy x 2cm 1% krawężnik gumowy x 2cm - 0,07 = 23,2 m n.p.m. 2% dz. nr /2 ± 0,00 = 23,9 m n.p.m. 9 HIC = 2 cm krawężnik gumowy x 2cm istn. ogrodzenie z paneli stalowych na słupach stalowych, h=122cm nadbudowa do h=10 cm dz. nr 7/13 N 0 22 ogrodzenie z paneli stalowych na słupach stalowych, h=10cm HIC = 140 cm ,07 dz. nr 7/ ,07 1% ISTNIEJĄCE BUDYNKI HIC = 220 cm ,13 krawężnik gumowy x 2cm + 0,11 1% + 0,11 OZNACZENIA A + 0, krawężnik gumowy x 2cm A GRANICE DZIAŁEK NAWIERZCHNIA EPDM, POMARAŃCZOWA (RAL 2011) NAWIERZCHNIA EPDM, NIEBIESKA (RAL 003) dz. nr / ,1 krawężnik gumowy x 2cm HIC = 9 cm NAWIERZCHNIA TRAWIASTA ISTNIEJĄCE DRZEWA DRZEWO DO WYCINKI φ cm na wysokości 110 cm PNIE ŚCIĘTYCH DRZEW - DO USUNIĘCIA OGRODZENIE ISTNIEJĄCE, PROJEKTOWANA NADBUDOWA ogrodzenie z paneli stalowych na słupach stalowych, h=10cm 1 OGRODZENIE PROJEKTOWANE (WG RYS. NR 4, i ) URZĄDZENIA (WG RYS. NR ) OBIEKT SZKOLNY PLAC ZABAW W RAMACH PROGRAMU "RADOSNA SZKOŁA" NAWIERZCHNIA POMARAŃCZOWA (RAL 2011): 242 m2 NAWIERZCHNIA NIEBIESKA (RAL 003): 4,1 m2 NAWIERZCHNIA TRAWIASTA: 203,9 m2 KOSTKA CHODNIKOWA: 13,9 m2 POWIERZCHNIA TERENU PLACU ZABAW ŁĄCZNIE: 0,9 m2 ADRES ZESPÓŁ SZKÓŁ NR 3 WEJHEROWO, UL. NANICKA 22 DZIAŁKI NR /2, OBR. 9 AUTORZY NAZWA RYS. mgr inż. arch. Wojciech Pomierski mgr inż. arch. Krzysztof Kołodziejski DATA upr. nr 1/TO/93 SKALA NR RYS. PLAN SYTUACYJNY VII :10 2

16 HIC = 100 cm strefa bezpieczeństwa strefa bezpieczeństwa HIC = 2 cm 37 N 21 2 HIC = 20 cm 1 WEJŚCIE furtka 7 strefa bezpieczeństwa HIC = 140 cm ISTNIEJĄCE BUDYNKI HIC = 220 cm strefa bezpieczeństwa HIC = 9 cm OZNACZENIA ISTNIEJĄCE DRZEWA OGRODZENIE ISTNIEJĄCE, PROJEKTOWANA NADBUDOWA OGRODZENIE PROJEKTOWANE (WG RYS. NR 4, i ) 1 URZĄDZENIA (WG RYS. NR ) OBIEKT SZKOLNY PLAC ZABAW W RAMACH PROGRAMU "RADOSNA SZKOŁA" ADRES ZESPÓŁ SZKÓŁ NR 3 WEJHEROWO, UL. NANICKA 22 DZIAŁKI NR /2, OBR. 9 AUTORZY mgr inż. arch. Wojciech Pomierski mgr inż. arch. Krzysztof Kołodziejski upr. nr 1/TO/93 NAZWA RYS. LOKALIZACJA URZĄDZEŃ ZABAWOWYCH DATA VII 2013 SKALA 1:10 NR RYS. 3

17 słupki systemowe, stalowe 0x40x2mm S1 x S stopy fundamentowe 40x40x0cm słupki drewniane 70x70mm stopy fundamentowe 40x40x0cm N stopa fundamentowa 0x40x0cm słupki stalowe 0x0x3mm furtka systemowa skrzydło 100cm ISTNIEJĄCE BUDYNKI stopy fundamentowe 40x40x0cm istniejące ogrodzenie z paneli stalowych na słupach stalowych, h=122cm nadbudowa do h=10 cm słupki systemowe, stalowe 0x40x2mm słupki systemowe, stalowe stopy fundamentowe 40x40x0cm 0x40x2mm stopy fundamentowe 40x40x0cm OBIEKT SZKOLNY PLAC ZABAW W RAMACH PROGRAMU "RADOSNA SZKOŁA" ADRES ZESPÓŁ SZKÓŁ NR 3 WEJHEROWO, UL. NANICKA 22 DZIAŁKI NR /2, OBR. 9 AUTORZY mgr inż. arch. Wojciech Pomierski mgr inż. arch. Krzysztof Kołodziejski upr. nr 1/TO/93 NAZWA RYS. OGRODZENIE, RZUT DATA VII 2013 SKALA 1:10 NR RYS. 4

18 dospawany słupek φ0mm I I projektowana nadbudowa ogrodzenia z paneli stalowych do wysokości 10cm istniejące ogrodzenie z paneli stalowych na słupach stalowych SCHEMAT ISTNIEJĄCEGO OGRODZENIA NA GRANICY Z DZIAŁKAMI NR 7/13 i 7/14 istniejący cokół betonowy PRZEKRÓJ II-II SCHEMAT PROJEKTOWANEGO OGRODZENIA DREWNIANEGO OD STRONY GRANICY Z DZIAŁKĄ NR SCHEMAT PROJEKTOWANEGO OGRODZENIA STALOWEGO II II III III panele drewniane, h=10cm 14 1 słupki srewniane 70x70mm panele systemowe, stalowe, h=14cm stopy fundamentowe 40x40x0cm 190 słupki systemowe, stalowe 0x40x2mm stopy fundamentowe 40x40x0cm PRZEKRÓJ II-II PRZEKRÓJ III-III OBIEKT ADRES ZESPÓŁ SZKÓŁ NR 3 WEJHEROWO, UL. NANICKA 22 DZIAŁKI NR /2, OBR. 9 AUTORZY NAZWA RYS. SZKOLNY PLAC ZABAW W RAMACH PROGRAMU "RADOSNA SZKOŁA" mgr inż. arch. Wojciech Pomierski mgr inż. arch. Krzysztof Kołodziejski ELEMENTY OGRODZENIA DATA VII 2013 upr. nr 1/TO/93 SKALA 1:0 NR RYS.

19 STOPA FUNDAMENTOWA OGRODZENIA Z PANELI DREWNIANYCH STOPA FUNDAMENTOWA OGRODZENIA SYSTEMOWEGO Z PANELI STALOWYCH słupek drewniany 70x70 kotwa stalowa ocynkowana 1 φ co 20 cm #12 2 szt słupek stalowy systemowy 0x40x2mm l=20 cm 1 φ co 20 cm #12 2 szt #12 l=177 cm beton C/10, gr. 10cm beton C/10, gr. 10cm Beton C1/20 Stal zbrojeniowa RB00W Strzemiona St0S słupek drewniany 70x słupek stalowy systemowy 0x40x2mm l=20 cm OBIEKT ADRES SZKOLNY PLAC ZABAW W RAMACH PROGRAMU "RADOSNA SZKOŁA" ZESPÓŁ SZKÓŁ NR 3 WEJHEROWO, UL. NANICKA 22 DZIAŁKI NR /2, OBR. 9 AUTORZY mgr inż. arch. Wojciech Pomierski upr. nr 1/TO/93 mgr inż. arch. Krzysztof Kołodziejski NAZWA RYS. DATA SKALA NR RYS. VII 2013 OGRODZENIE, 1:20 STOPY FUNDAMENTOWE
