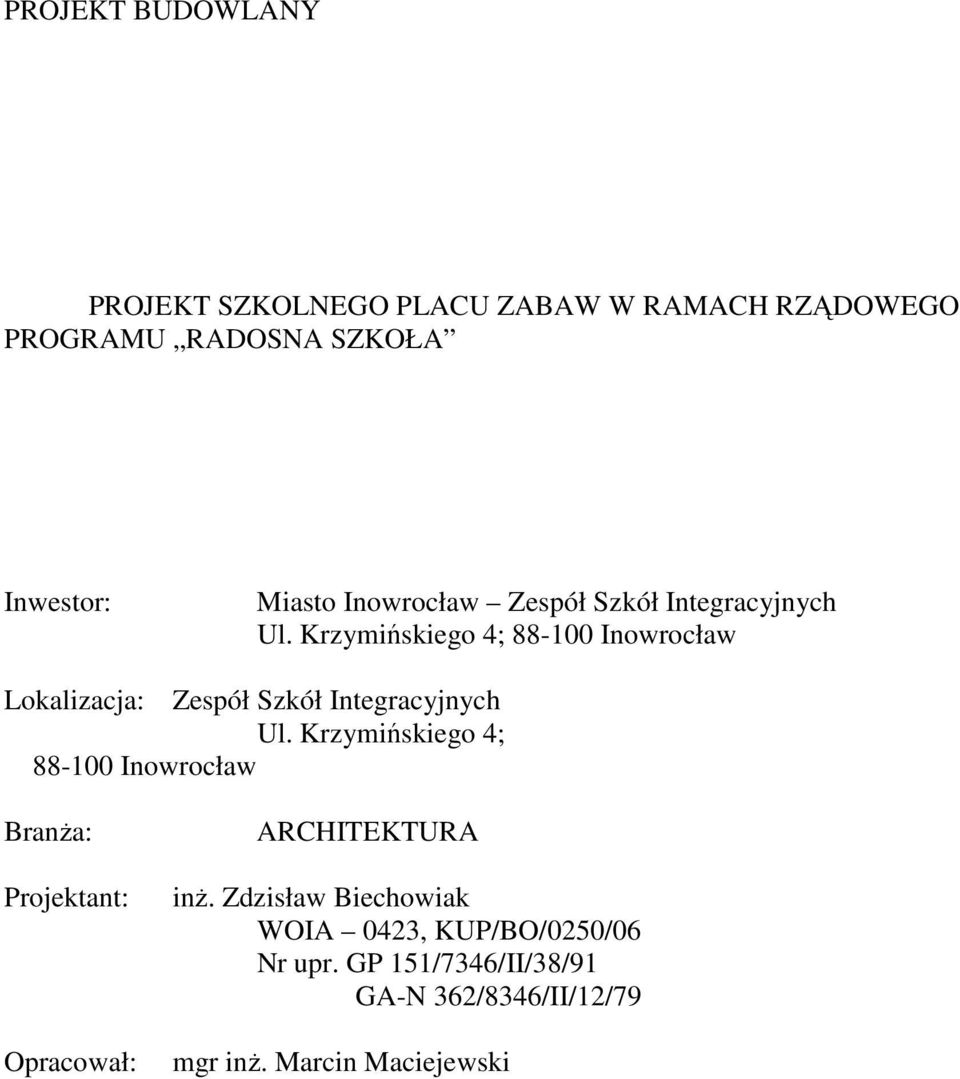

1 PROJEKT BUDOWLANY PROJEKT SZKOLNEGO PLACU ZABAW W RAMACH RZĄDOWEGO PROGRAMU RADOSNA SZKOŁA Inwestor: Miasto Inowrocław Zespół Szkół Integracyjnych Ul. Krzymińskiego 4; Inowrocław Lokalizacja: Zespół Szkół Integracyjnych Ul. Krzymińskiego 4; Inowrocław BranŜa: Projektant: Opracował: ARCHITEKTURA inŝ. Zdzisław Biechowiak WOIA 0423, KUP/BO/0250/06 Nr upr. GP 151/7346/II/38/91 GA-N 362/8346/II/12/79 mgr inŝ. Marcin Maciejewski

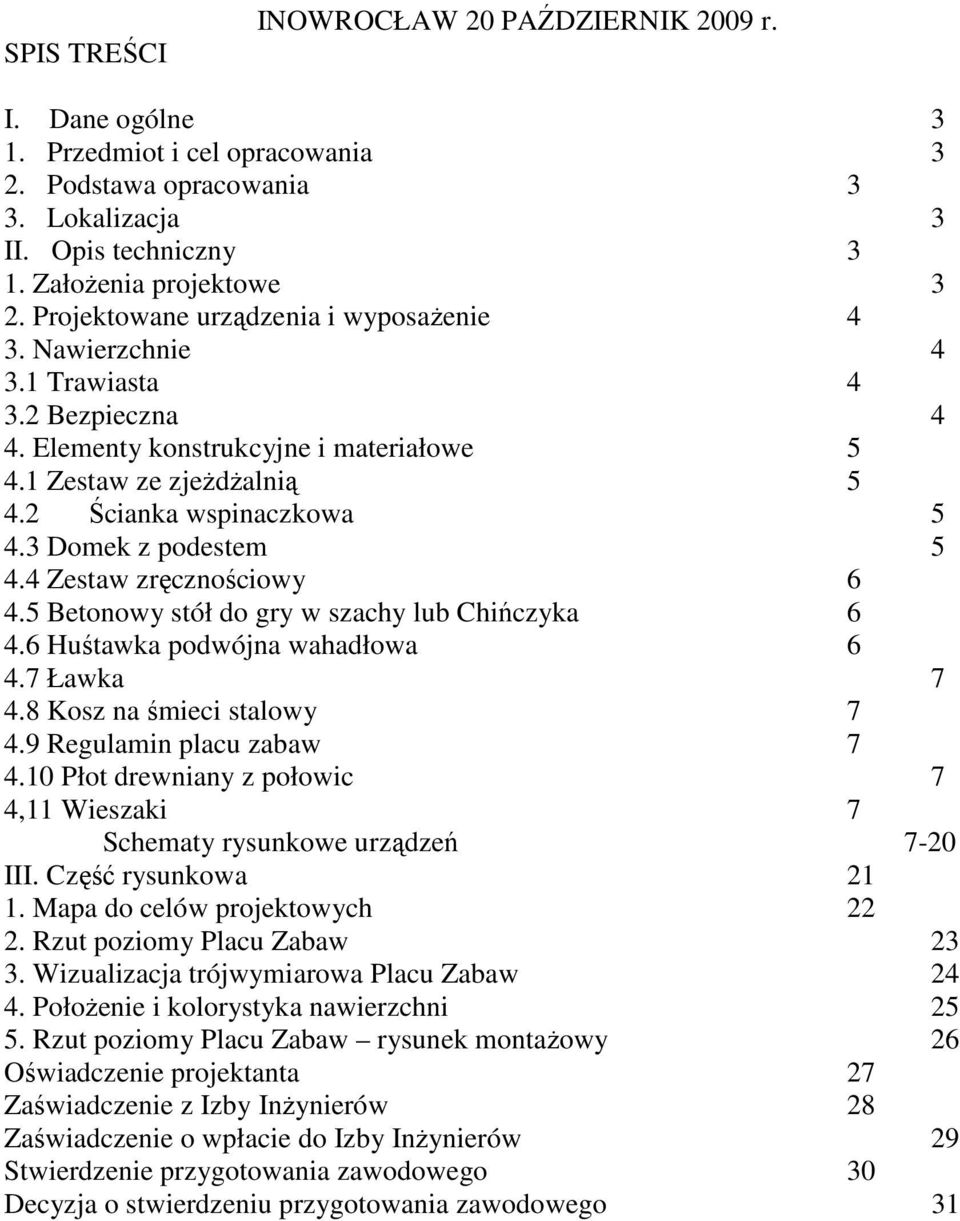

2 SPIS TREŚCI INOWROCŁAW 20 PAŹDZIERNIK 2009 r. I. Dane ogólne 3 1. Przedmiot i cel opracowania 3 2. Podstawa opracowania 3 3. Lokalizacja 3 II. Opis techniczny 3 1. ZałoŜenia projektowe 3 2. Projektowane urządzenia i wyposaŝenie 4 3. Nawierzchnie Trawiasta Bezpieczna 4 4. Elementy konstrukcyjne i materiałowe Zestaw ze zjeŝdŝalnią Ścianka wspinaczkowa Domek z podestem Zestaw zręcznościowy Betonowy stół do gry w szachy lub Chińczyka Huśtawka podwójna wahadłowa Ławka Kosz na śmieci stalowy Regulamin placu zabaw Płot drewniany z połowic 7 4,11 Wieszaki 7 Schematy rysunkowe urządzeń 7-20 III. Część rysunkowa Mapa do celów projektowych Rzut poziomy Placu Zabaw Wizualizacja trójwymiarowa Placu Zabaw PołoŜenie i kolorystyka nawierzchni Rzut poziomy Placu Zabaw rysunek montaŝowy 26 Oświadczenie projektanta 27 Zaświadczenie z Izby InŜynierów 28 Zaświadczenie o wpłacie do Izby InŜynierów 29 Stwierdzenie przygotowania zawodowego 30 Decyzja o stwierdzeniu przygotowania zawodowego 31

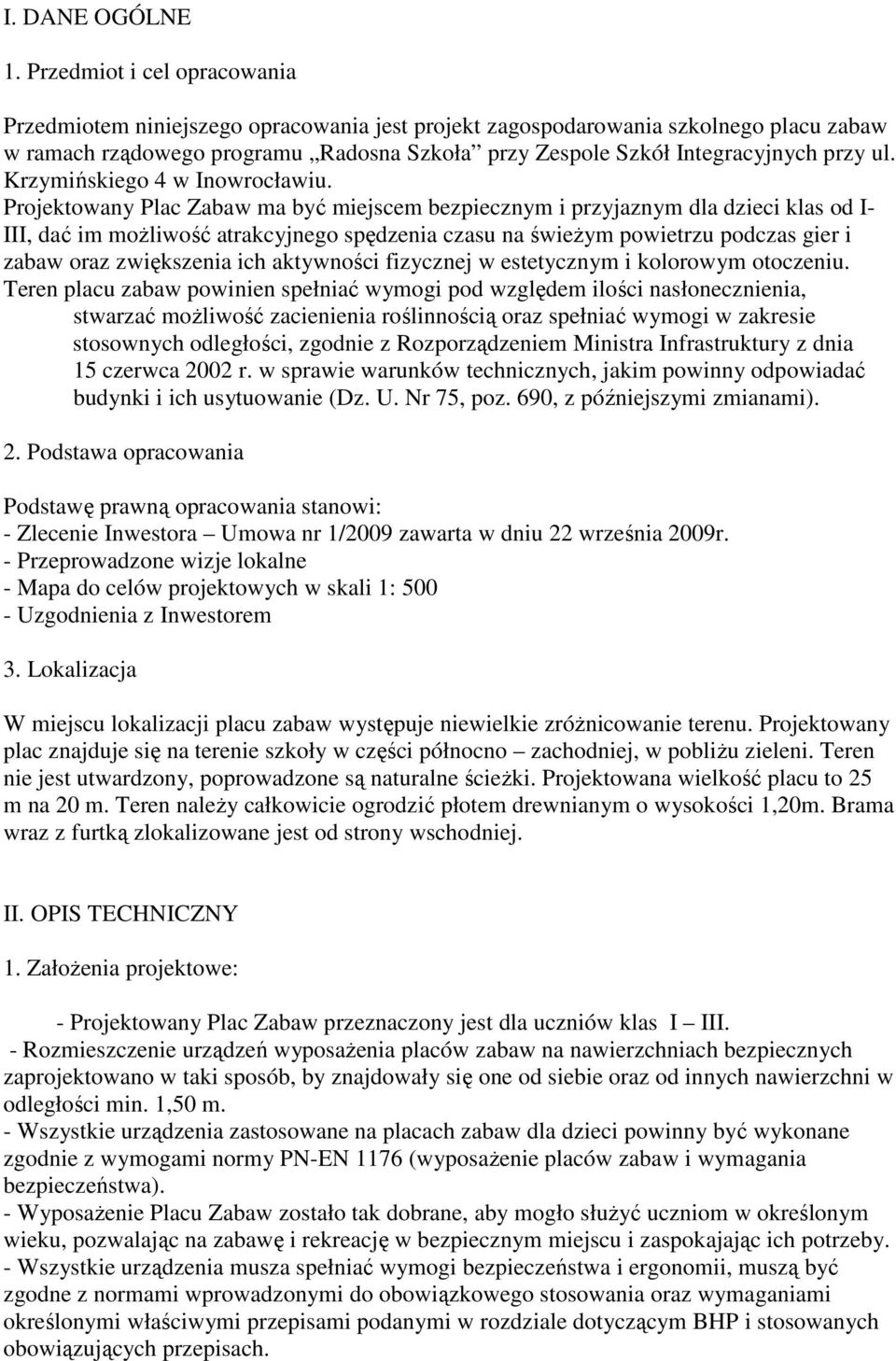

3 I. DANE OGÓLNE 1. Przedmiot i cel opracowania Przedmiotem niniejszego opracowania jest projekt zagospodarowania szkolnego placu zabaw w ramach rządowego programu Radosna Szkoła przy Zespole Szkół Integracyjnych przy ul. Krzymińskiego 4 w Inowrocławiu. Projektowany Plac Zabaw ma być miejscem bezpiecznym i przyjaznym dla dzieci klas od I- III, dać im moŝliwość atrakcyjnego spędzenia czasu na świeŝym powietrzu podczas gier i zabaw oraz zwiększenia ich aktywności fizycznej w estetycznym i kolorowym otoczeniu. Teren placu zabaw powinien spełniać wymogi pod względem ilości nasłonecznienia, stwarzać moŝliwość zacienienia roślinnością oraz spełniać wymogi w zakresie stosownych odległości, zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 15 czerwca 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późniejszymi zmianami). 2. Podstawa opracowania Podstawę prawną opracowania stanowi: - Zlecenie Inwestora Umowa nr 1/2009 zawarta w dniu 22 września 2009r. - Przeprowadzone wizje lokalne - Mapa do celów projektowych w skali 1: Uzgodnienia z Inwestorem 3. Lokalizacja W miejscu lokalizacji placu zabaw występuje niewielkie zróŝnicowanie terenu. Projektowany plac znajduje się na terenie szkoły w części północno zachodniej, w pobliŝu zieleni. Teren nie jest utwardzony, poprowadzone są naturalne ścieŝki. Projektowana wielkość placu to 25 m na 20 m. Teren naleŝy całkowicie ogrodzić płotem drewnianym o wysokości 1,20m. Brama wraz z furtką zlokalizowane jest od strony wschodniej. II. OPIS TECHNICZNY 1. ZałoŜenia projektowe: - Projektowany Plac Zabaw przeznaczony jest dla uczniów klas I III. - Rozmieszczenie urządzeń wyposaŝenia placów zabaw na nawierzchniach bezpiecznych zaprojektowano w taki sposób, by znajdowały się one od siebie oraz od innych nawierzchni w odległości min. 1,50 m. - Wszystkie urządzenia zastosowane na placach zabaw dla dzieci powinny być wykonane zgodnie z wymogami normy PN-EN 1176 (wyposaŝenie placów zabaw i wymagania bezpieczeństwa). - WyposaŜenie Placu Zabaw zostało tak dobrane, aby mogło słuŝyć uczniom w określonym wieku, pozwalając na zabawę i rekreację w bezpiecznym miejscu i zaspokajając ich potrzeby. - Wszystkie urządzenia musza spełniać wymogi bezpieczeństwa i ergonomii, muszą być zgodne z normami wprowadzonymi do obowiązkowego stosowania oraz wymaganiami określonymi właściwymi przepisami podanymi w rozdziale dotyczącym BHP i stosowanych obowiązujących przepisach.

4 - Elementy wyposaŝenia placów zabaw dla dzieci młodszych na terenach przyszkolnych projektuje się w konwencji naturalnej, z materiałów drewnianych (okrąglaki, bale) oraz wykonanych z lin sizalowych, bądź łańcuchów i drąŝków metalowych. 2. Projektowane urządzenia i wyposaŝenie: Na Placu Zabaw zaprojektowano następujące urządzenia: * Zestaw ze zjeŝdŝalnią; * Domen z podestem; * Ścianka wspinaczkowa; * Zestaw zręcznościowy; * Betonowy stół do gry w szachy lub Chińczyka; * Huśtawka podwójna wahadłowa; WyposaŜenie dodatkowe takie, jak: * Ławki * Kosze na śmieci stalowe * Tablica informacyjna z regulaminem Ogrodzenie terenu zabaw: NaleŜy ogrodzić teren placu zabaw z wykorzystaniem płotu drewnianego z połowic o wysokości 1,20 m mocowanego za pomocą dwóch słupków. WyposaŜenie placów zabaw w nawierzchnie takie jak: * nawierzchnia bezpieczna (piankowa) kolor pomarańczowy paleta barw PANTONE: 152 C; RAL: 2011 Tieforange * nawierzchnia typu tartan (lub inna syntetyczna) kolor niebieski paleta barw PANTONE: 540 C; RAL: 5003 Saphirblau 3. Nawierzchnie: 3.1 Trawiasta * Projektuje się wyłoŝenie części powierzchni placu nawierzchnią trawiastą. NaleŜy ją zlokalizować na terenie wyniesionym i pozbawionym lokalnych zagłębień terenu. Nawierzchnia powinna być wyprofilowana ze spadkiem od 1 3 %, ułatwiającym powierzchniowy odpływ wody. * Przed załoŝeniem trawnika naleŝy odpowiednio przygotować teren (usunięcie kamieni, śmieci, korzeni itp.). * Po przekopaniu terenu na głębokość szpadla (w przypadku mało urodzajnej ziemi), naleŝy zastosować 10 centymetrową warstwę kompostu, mieszając go z ziemią. Następnie teren pod ułoŝenie darni z rolki lub zasiew trawy naleŝy ograniczyć obrzeŝem oraz wyrównać. * PodłoŜe naleŝy przygotować najlepiej na 3 do 5 tygodni przed załoŝeniem trawnika i w tym czasie systematycznie go odchwaszczać. W celu skrócenia tego okresu moŝna zastosować środki chwastobójcze. * Zakupu darni lub nasion pod zasiew naleŝy dokonać w ilości większej o 5% niŝ wynika to z obliczeń powierzchni trawiastej. 3.2 Bezpieczna

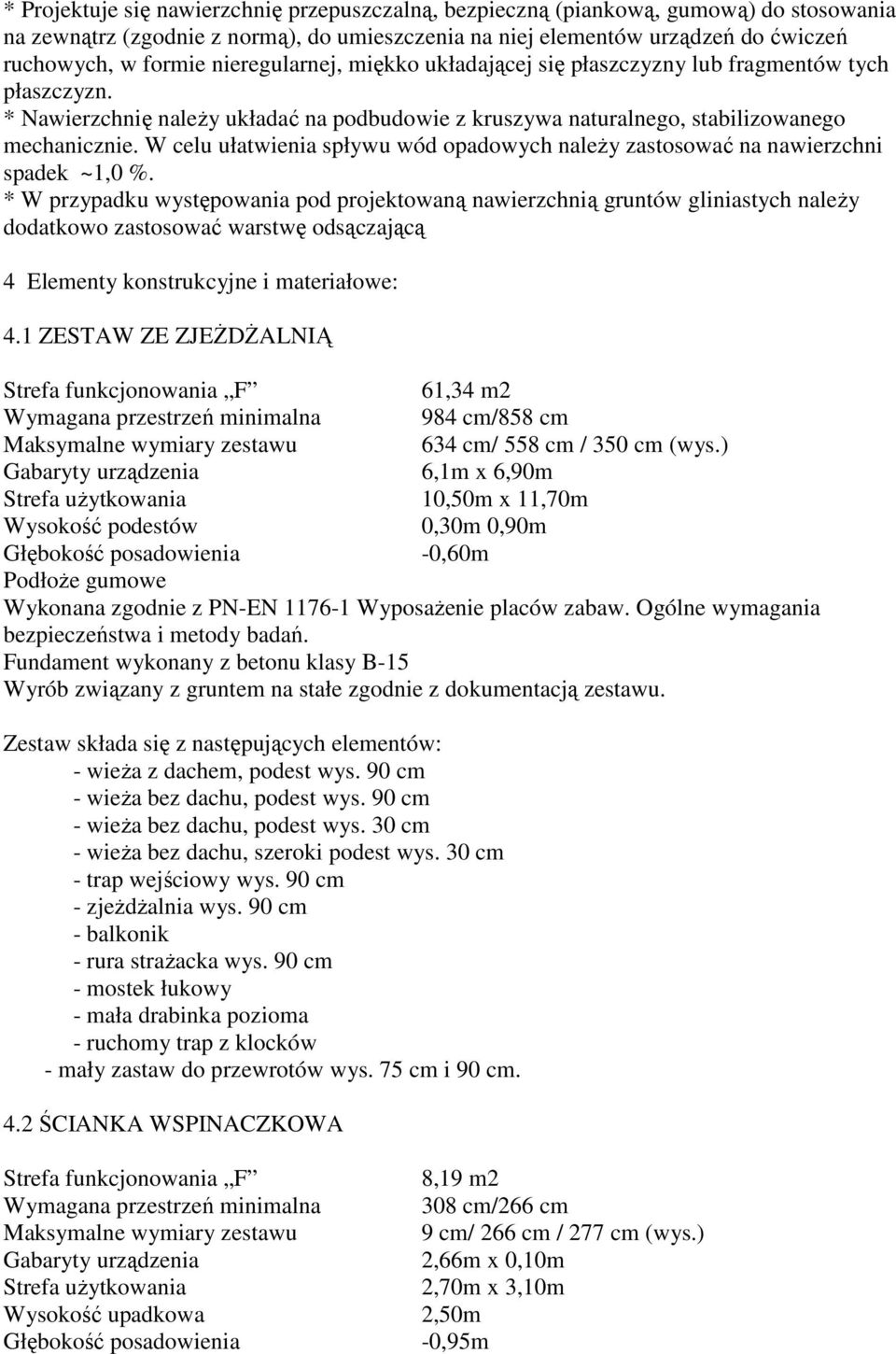

5 * Projektuje się nawierzchnię przepuszczalną, bezpieczną (piankową, gumową) do stosowania na zewnątrz (zgodnie z normą), do umieszczenia na niej elementów urządzeń do ćwiczeń ruchowych, w formie nieregularnej, miękko układającej się płaszczyzny lub fragmentów tych płaszczyzn. * Nawierzchnię naleŝy układać na podbudowie z kruszywa naturalnego, stabilizowanego mechanicznie. W celu ułatwienia spływu wód opadowych naleŝy zastosować na nawierzchni spadek ~1,0 %. * W przypadku występowania pod projektowaną nawierzchnią gruntów gliniastych naleŝy dodatkowo zastosować warstwę odsączającą 4 Elementy konstrukcyjne i materiałowe: 4.1 ZESTAW ZE ZJEśDśALNIĄ 61,34 m2 Wymagana przestrzeń minimalna 984 cm/858 cm 634 cm/ 558 cm / 350 cm (wys.) Gabaryty urządzenia 6,1m x 6,90m Strefa uŝytkowania 10,50m x 11,70m Wysokość podestów 0,30m 0,90m -0,60m PodłoŜe gumowe Zestaw składa się z następujących elementów: - wieŝa z dachem, podest wys. 90 cm - wieŝa bez dachu, podest wys. 90 cm - wieŝa bez dachu, podest wys. 30 cm - wieŝa bez dachu, szeroki podest wys. 30 cm - trap wejściowy wys. 90 cm - zjeŝdŝalnia wys. 90 cm - balkonik - rura straŝacka wys. 90 cm - mostek łukowy - mała drabinka pozioma - ruchomy trap z klocków - mały zastaw do przewrotów wys. 75 cm i 90 cm. 4.2 ŚCIANKA WSPINACZKOWA Wymagana przestrzeń minimalna Gabaryty urządzenia 2,66m x 0,10m Strefa uŝytkowania 2,70m x 3,10m Wysokość upadkowa 2,50m -0,95m 8,19 m2 308 cm/266 cm 9 cm/ 266 cm / 277 cm (wys.)

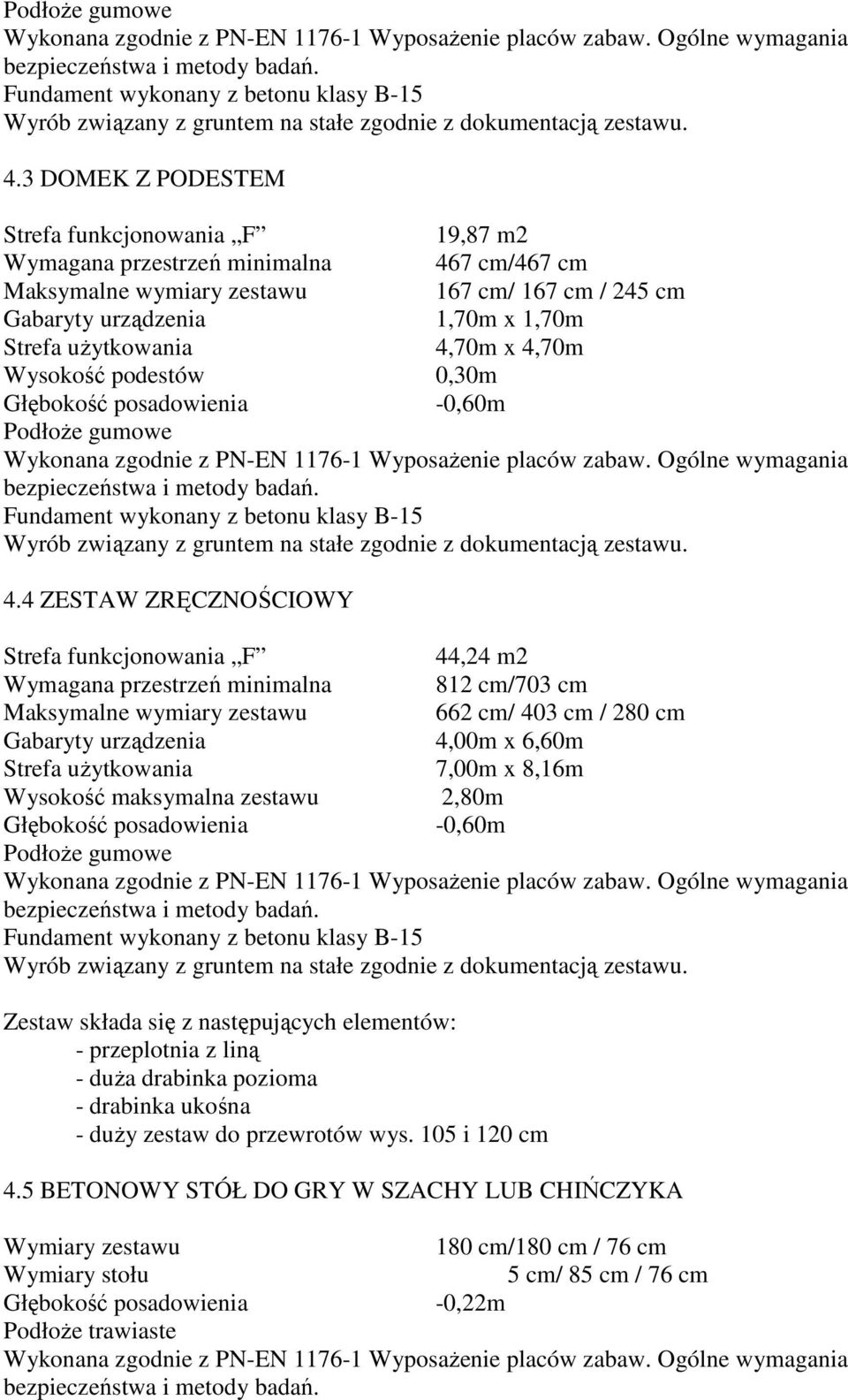

6 PodłoŜe gumowe 4.3 DOMEK Z PODESTEM 19,87 m2 Wymagana przestrzeń minimalna 467 cm/467 cm 167 cm/ 167 cm / 245 cm Gabaryty urządzenia 1,70m x 1,70m Strefa uŝytkowania 4,70m x 4,70m Wysokość podestów 0,30m -0,60m PodłoŜe gumowe 4.4 ZESTAW ZRĘCZNOŚCIOWY 44,24 m2 Wymagana przestrzeń minimalna 812 cm/703 cm 662 cm/ 403 cm / 280 cm Gabaryty urządzenia 4,00m x 6,60m Strefa uŝytkowania 7,00m x 8,16m Wysokość maksymalna zestawu 2,80m -0,60m PodłoŜe gumowe Zestaw składa się z następujących elementów: - przeplotnia z liną - duŝa drabinka pozioma - drabinka ukośna - duŝy zestaw do przewrotów wys. 105 i 120 cm 4.5 BETONOWY STÓŁ DO GRY W SZACHY LUB CHIŃCZYKA Wymiary zestawu 180 cm/180 cm / 76 cm Wymiary stołu 5 cm/ 85 cm / 76 cm -0,22m PodłoŜe trawiaste

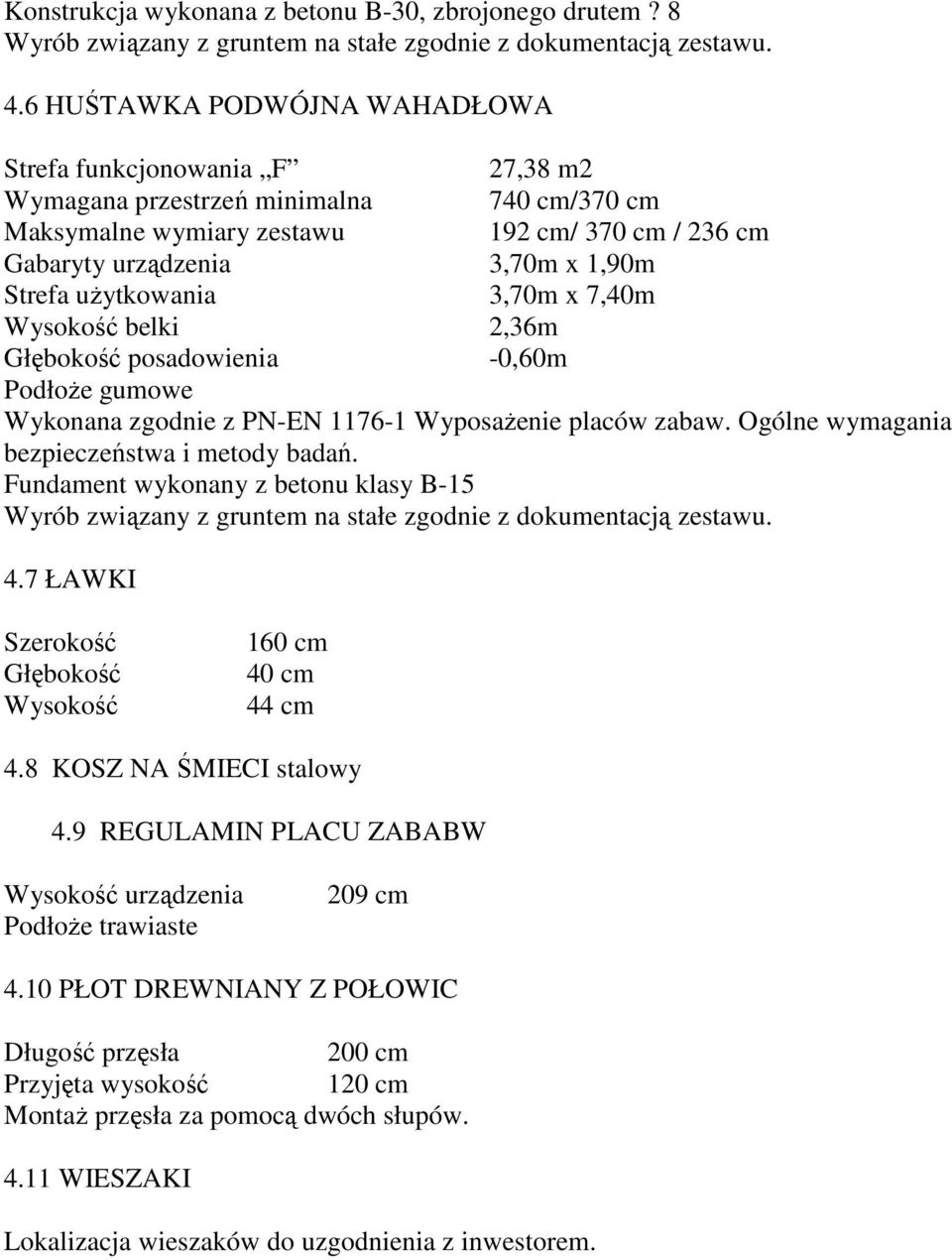

7 Konstrukcja wykonana z betonu B-30, zbrojonego drutem? HUŚTAWKA PODWÓJNA WAHADŁOWA 27,38 m2 Wymagana przestrzeń minimalna 740 cm/370 cm 192 cm/ 370 cm / 236 cm Gabaryty urządzenia 3,70m x 1,90m Strefa uŝytkowania 3,70m x 7,40m Wysokość belki 2,36m -0,60m PodłoŜe gumowe 4.7 ŁAWKI Szerokość Głębokość Wysokość 160 cm 40 cm 44 cm 4.8 KOSZ NA ŚMIECI stalowy 4.9 REGULAMIN PLACU ZABABW Wysokość urządzenia PodłoŜe trawiaste 209 cm 4.10 PŁOT DREWNIANY Z POŁOWIC Długość przęsła 200 cm Przyjęta wysokość 120 cm MontaŜ przęsła za pomocą dwóch słupów WIESZAKI Lokalizacja wieszaków do uzgodnienia z inwestorem.

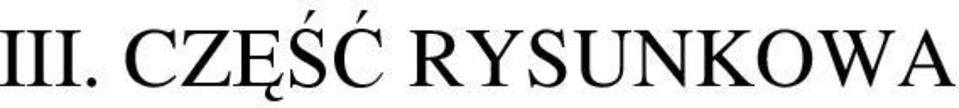

8 III. CZĘŚĆ RYSUNKOWA
