2 Szanowni Państwo Dziękujemy Państwu za wybór kotła retortowego EKO KOMFORT A, zaprojektowanego według najnowszych standardów obowiązujących w technice grzewczej. W celu zrozumienia zasad poprawnej i ekonomicznej eksploatacji kotła oraz dla Państwa wygody i bezpieczeństwa, należy dokładne przeczytać niniejszą instrukcję obsługi i instalacji kotła. Aby kocioł mógł pracować prawidłowo i służyć niezawodnie przez długie lata prosimy o dostosowanie się do podanych informacji i zasad. wer

3 Szanowni użytkownicy kotła. Dla Państwa bezpieczeństwa i komfortu użytkowania kotła, prosimy o odesłanie PRAWIDŁOWO WYPEŁNIONEJ (UZUPEŁNIONE WSZYSTKIE WPISY I PIECZĄTKI) ostatniej kopii Karty gwarancyjnej i poświadczenia o jakości kompletności kotła (ostatnia strona niniejszej Instrukcji Obsługi i Instalacji) na adres: HKS LAZAR Czesław, Marcin i Janusz Lazar Spółka Jawna ul. Wodzisławska 15 b Jastrzębie Zdrój tel. 032/ Odesłanie karty gwarancyjnej pozwoli nam zarejestrować Państwa w naszej bazie użytkowników kotłów EKO-KOMFORT A oraz zapewnić szybką i rzetelną obsługę serwisową. WAŻNE!!! INFORMUJEMY, ŻE NIE ODESŁANIE LUB ODESŁANIE NIEPRAWIDŁOWO WYPEŁNIONEJ KARTY GWARANCYJNEJ I POŚWIADCZENIA O JAKOŚCI I KOMPLETNOŚCI KOTŁA W TERMINIE: DO DWÓCH TYGODNI OD DATY INSTALACJI KOTŁA LECZ NIE DŁUŻSZYM NIŻ SZEŚĆ MIESIĘCY OD DATY ZAKUPU, SKUTKUJE UTRATĄ GWARANCJI NA WYMIENNIK I WSZYSTKIE PODZESPOŁY KOTŁA. UTRATA GWARANCJI SPOWODUJE OPÓŹNIENIE W WYKONANIU NAPRAW ORAZ KONIECZNOŚĆ POKRYCIA PRZEZ UŻYTKOWNIKA KOTŁA KOSZTÓW WSZYSTKICH NAPRAW WRAZ Z KOSZTAMI DOJAZDU SERWISANTA. ZWRACAMY RÓWNIEŻ UWAGĘ NA KONIECZNOŚĆ WYKONYWANIA ROCZNYCH PRZEGLĄDÓW GWARANCYJNYCH I DOKUMENTOWANIA ICH ORAZ NAPRAW GWARANCYJNYCH ODSYŁANIEM NA NASZ ADRES WYPEŁNIONYCH KUPONÓW SERWISOWYCH. Dziękujemy za zrozumienie. Z wyrazami szacunku, Marcin Lazar 3

4 Spis treści: Zakres zastosowania oraz zalety kotła. 2. Dane techniczne kotła EKO-KOMFORT. 3. Opis kotła Konstrukcja kotła Armatura zabezpieczająca i regulacyjna RECALART 3.3. Wyposażenie kotła. 4. Umiejscowienie i instalacja kotła w kotłowni Przepisy i normy Możliwości umiejscowienia kotła Rozruch kotła instrukcja dla firmy serwisowej Czynności kontrolne przed rozruchem Rozruch kotła 6. Instrukcja obsługi kotła dla użytkownika Rozpalanie kotła i przejście do pracy automatycznej Wygaszanie kotła Konserwacja kotła oraz postępowanie w razie awarii Uwagi szczególne Instrukcja likwidacji kotła po upływie czasu jego żywotności. 8. Warunki gwarancji i odpowiedzialności za wady wyrobu. 9. Zalecany schemat podłączenia kotła do systemu grzewczego. 10. Możliwe awarie i sposoby ich naprawy. 11. Deklaracje i świadectwo na znak bezpieczeństwa ekologicznego. 12. Schematy elektryczne. Karty gwarancyjne i poświadczenia o jakości i kompletności kotła

5 1. Zakres zastosowania oraz zalety kotła. Kocioł EKO KOMFORT to kocioł grzewczy przeznaczony jest do spalania paliw stałych w sposób automatyczny. Szeroki zakres mocy od kw pozwala na ogrzewanie domków jednolub wielorodzinnych, mniejszych ośrodków wypoczynkowych, warsztatów itp. Zalety kotła: Nowoczesny, unikatowy stalowy wymiennik; - Nowoczesny sterownik pogodowy; - Możliwość spalania biomasy w postaci granulatu z trocin (pelety). - Mechaniczne doprowadzenie paliwa; - Prosta, szybka obsługa i konserwacja; - Automatyczna praca kotła sterowana termostatem pokojowym (opcja); - Wysoka sprawność - Nowoczesny katalizator zbudowany z wermikulitu. - Niski poziom substancji szkodliwych w spalinach uzyskany poprzez zastosowanie katalizatorów ceramicznych; - Możliwość przygotowania c.w.u. 2. Dane techniczne kotła EKO KOMFORT A. Tab. nr 1. Wymiary i parametry techniczne kotła EKO-KOMFORT A. Parametr Sprawność Masa Objętość wodna Średnica wylotu spalin Pojemność zasobnika Pojemność popielnika Rozmiary: szerokość x głębokość x wysokość Długość żmijki SI % kg dm3 mm dm3 dm3 mm mm Palnik Wentylator (model) Motoreduktor Maks. ciśnienie robocze wody Maks. ciśnienie próbne wody Zalecana temperatura robocza wody grzewczej Przybliżony czas spalania przy mocy nominalnej (węgiel) ,8 86, x x x x1110 x1520 x1340 x1490 x /S75 85/S75 85/S75 85/S WBS6a WBS6a WBS5a WBS3a + WBS6a Nord/Siti Nord/Siti Nord/Siti Nord/Siti 1,1 2,2 2,2 2,2 2, x840 x /S75 25 WBS6a Nord/Siti 1,1 bar bar 3,0 C h

6 Przybliżony czas spalania przy mocy nominalnej (biomasa) Min. temperatura wody powracającej do kotła Maks. dopuszczalny poziom medium grzewczego Zawór bezpieczeństwa Poziom hałasu Ciąg kominowy Przyłącza kotła - woda grzewcza - woda powracająca Napięcie przyłączeniowe Pobór energii elektrycznej h C m bar db mbar 2,0 poniżej 65 db (A) 0,1 0,2 Js Js G 5/4 G 5/4 1 PEN ~ 50 Hz 230 V TN S W (wentylator + motoreduktor) Izolacja elektryczna Klasa kotła Wymiar otworu załadowczego cm IP 20 Węgiel kamienny 1 (sprawność do 87,3 %) Węgiel brunatny 2 (sprawność do 84,3 %) Pelety 1 (sprawność do 84 %) 55 x 72 Tab. nr 2. Parametry cieplno techniczne kotła EKO-KOMFORT A 18 kw. Parametr SI węgiel węgiel kamienny brunatny Moc maksymalna kw Zakres regulacji mocy kw 5,4-18 5,4-18 Zużycie paliwa przy mocy maksymalnej kg/h ok. 3 ok. 4 Temperatura spalin C Przepływ spalin w czopuchu - przy mocy nominalnej g /s przy mocy minimalnej g /s 6 10 Ustawienia podawania* (podawanie/postój) - przy mocy nominalnej s 5 / 25 5 / 16 - przy mocy minimalnej s 5 / 70 5 / 50 Tab. nr 3. Parametry cieplno techniczne kotła EKO-KOMFORT A 25 kw. Parametr SI węgiel węgiel kamienny brunatny Moc maksymalna kw Zakres regulacji mocy kw Zużycie paliwa przy mocy maksymalnej kg/h ok.4 ok. 5,5 Temperatura spalin C pelety 18 5,4-18 ok. 4, / 11 5 / 35 pelety ok. 6,

7 Przepływ spalin w czopuchu - przy mocy nominalnej - przy mocy minimalnej Ustawienia podawania* (podawanie/postój) - przy mocy nominalnej - przy mocy minimalnej g /s g /s s s 5 / 16 5 / 45 5 / 10 5 / 35 5/6 5 / 25 Tab. nr 4. Parametry cieplno techniczne kotła EKO-KOMFORT A 38 kw. Parametr SI węgiel węgiel kamienny brunatny Moc maksymalna kw Zakres regulacji mocy kw Zużycie paliwa przy mocy maksymalnej kg/h ok. 6 ok. 8,2 Temperatura spalin C Przepływ spalin w czopuchu - przy mocy nominalnej g /s przy mocy minimalnej g /s Ustawienia podawania* (podawanie/postój) - przy mocy nominalnej s 5 / 23 5 / 15 - przy mocy minimalnej s 5 / 65 5 / 50 Tab. nr 5. Parametry cieplno techniczne kotła EKO-KOMFORT A 50 kw. Parametr SI węgiel węgiel kamienny brunatny Moc maksymalna kw Zakres regulacji mocy kw Zużycie paliwa przy mocy maksymalnej kg/h ok. 8 ok. 10 Temperatura spalin C Przepływ spalin w czopuchu - przy mocy nominalnej g /s przy mocy minimalnej g /s Ustawienia podawania* (podawanie/postój) - przy mocy nominalnej s 5 / 16 5 / 10 - przy mocy minimalnej s 5 / 50 5 / 35 Tab. nr 6. Parametry cieplno techniczne kotła EKO-KOMFORT A 75 kw. Parametr SI węgiel węgiel kamienny brunatny Moc maksymalna kw Zakres regulacji mocy kw Zużycie paliwa przy mocy maksymalnej kg/h ok. 12 ok. 16 Temperatura spalin C Przepływ spalin w czopuchu 7 pelety ok / 10 5 / 35 pelety ok /6 5 / 25 pelety ok

8 - przy mocy nominalnej - przy mocy minimalnej Ustawienia podawania* (podawanie/postój) - przy mocy nominalnej - przy mocy minimalnej g /s g /s s s 5 / 14 5 / 42 5/8 5 / 28 5/5 5 / 20 Badania wykonano dla węgla sortymentu groszek (Qai=28023 kj/kg) oraz pelet drzewnych (Qai=16462 kj/kg) * - Podane ustawienia są ustawieniami orientacyjnymi i dlatego każdy kocioł należy ustawić indywidualnie w zależności od potrzeb konkretnego obiektu ogrzewanego oraz składu jakościowego paliwa. Parametry paliwa: Węgiel Tab. nr 8. Polecane węgle. Paliwo Rodzaj paliwa Węgiel kamienny Węgiel brunatny EKO- Groszek Groszek Granulacja [mm] Wartość opałowa [MJ.kg-1] Granulacja 5-25 mm polecana wartość opałowa: > 15 MJ/kg zapopielenie maks. 15 % wilgotność maks. 20 %!! objętość związków ulatniających się % temperatura deformacji popiołu żarem > 1150 C niskie spiekanie małe pęcznienie PELETY Wartość opałowa Gęstość Wilgotność Zawartość popiołu Długość Średnica Fines Skład Ö-Norm 18 MJ/kg 1,12 kg/dm2 max. 10,0 % max. 0,5 % max. 5 x średnica 8 mm max. 2,3 % drewno DIN-Norm 18 MJ/kg 1,0-1,4 kg/dm2 max. 12,0 % max. 1,5 % max. 50 mm 8 mm drewno DINplus 18 MJ/kg 1,12 kg/dm2 max. 10,0 % max. 0,5 % max. 5 x średnica 8 mm max. 2,3 % drewno UWAGA!! WILGOTNOŚĆ PALIWA NIE MOŻE PRZEKRACZAĆ ZALECANYCH WARTOŚCI. PALIWO WILGOTNE POWODUJE ZNACZNE OBNIŻENIE MOCY KOTŁA (NAWET DO 50%) ORAZ KILKUKROTNIE OBNIŻA ŻYWOTNOŚĆ ELEMENTÓW MECHANICZNYCH, KTÓRE MAJĄ BEZPOŚREDNI KONTAKT Z MOKRYM PALIWEM. ZASTOSOWANIE PALIWA ZŁEJ JAKOŚCI LUB PALIWA WILGOTNEGO POWODUJE UTRATĘ GWARANCJI NA ELEMENTY NARAŻONE NA ODDZIAŁYWANIE PALIWA. 8

9 3. Opis kotła Konstrukcja kotła. Kocioł EKO KOMFORT A posiada nowoczesny wymiennik stalowy. W jego centralnej części znajduje się unikatowy katalizator spalin zbudowany z wermikulitu. Pod wymiennikiem kotła znajduje się palni retortowy: okrągły ruszt, kolano zwane retortą oraz stalowa komora mieszacza powietrza. We wnętrzu retorty doprowadzającej paliwo znajdują się otwory regulujące ciśnienie powietrza potrzebnego do spalania, uniemożliwiając przeniknięcie płomienia do podajnika podczas procesu spalania. Pod komorą spalania umieszczony jest dwudzielny popielnik. Nad palnikiem we wnętrzu wymiennika znajduje się katalizator ceramiczny. Obok kotła znajduje się zasobnik paliwowy, na dnie którego umieszczony jest podajnik ślimakowy. Pojemność popielnika jest dostosowana do pojemności zasobnika paliwa, tzn. po spaleniu pełnego zasobnika paliwa popielnik powinien całkowicie zapełnić się popiołem. Za zasobnikiem paliwa znajduje się zbiornik wodny urządzenia do awaryjnego gaszenia (przy opalaniu węglem sortymentu groszek) lub miejsce do montażu zaworu termostatycznego (wymagane przy opalaniu pelletami) urządzenia zabezpieczające w razie przedostania żaru do zasobnika. Wentylator dostarczający powietrze do spalania jest umieszczony przed zasobnikiem paliwa i podłączony jest do mieszacza. Ręczną nastawą klapy dławiącej na wentylatorze reguluje się ilość powietrza do spalania. Wlot i wylot wody grzewczej znajduje się w tylnej części kotła. Z tyłu kotła usytuowany jest czopuch spalinowy odprowadzający spaliny do komina. Wymiennik kotła zaizolowany jest wełną mineralną, która obniża straty ciepła podczas spalania. Obudowa stalowa jest chroniona wysokiej jakości, wytrzymałą farbą proszkową. Rys. nr 1. Wymiary kotła EKO - KOMFORT. Widok z przodu Widok z tyłu 9

10 Widok z góry 18 kw 25 kw 38 kw 50 kw 75 kw A B C D E F G H I J K L M Rys. nr 2. Opis schematyczny kotła EKO-KOMFORT kocioł EKO-KOMFORT; 2 drzwi komory spalania; 3 wentylator nadmuchowy; 4 rura podajnika, w której pracuje podajnik ślimakowy; 5 regulowana podpora zasobnika paliwa; 6 motoreduktor napędzający podajnik ślimakowy; 7 zawleczka podajnika ślimakowego; 8 skrzynka regulatora; 9 reset termostatu bezpieczeństwa STB (pod plastikową nakrętką); 10 klapa opróżniania zasobnika z paliwa; 11 zasobnik paliwa; 12 klapa zasobnika; 13 panel sterownika; 14 króciec wody grzewczej; 15 wylot spalin; 16 króciec wody powrotnej; 17 10

11 zbiornik awaryjnego gaszenia (wersja na węgiel groszek) lub dodatkowo montowany zawór termostatyczny (wersja na pelety); 18 górna klapa obudowy (pod nią znajduje się górna klapa wyczystki); 19 maskownica Armatura zabezpieczająca, regulacyjna i wyposażenie dodatkowe. Termostat bezpieczeństwa zabezpiecza system grzewczy przed przegrzaniem. Producent ustawia temperaturę termostatu na 95 0C, tzn. wyżej od maksymalnej możliwej do ustawienia temperatury na termostacie kotłowym. Po wyłączeniu nadmuchu kotła przez termostat bezpieczeństwa, (na regulatorze wyświetla się alarm) odblokowanie musi być przeprowadzone ręcznie (po odkręceniu czarnej plastikowej nakrętki należy wcisnąć przycisk reset 9). Po zadziałaniu termostatu bezpieczeństwa pompa obiegowa nadal pracuje. W razie powtarzającego się wyłączania przez termostat bezpieczeństwa, należy kocioł wyłączyć i stwierdzić przyczynę ciągłego przegrzewania się kotła. Sprawdzić prawidłowe położenie kapilary termostatu lub prawidłowe ustawienia parametrów sterownika RECALART. Zawleczka dn 5 mm znajdująca się na końcu wału podajnika ślimakowego. Ewentualne zablokowanie podajnika ślimakowego powoduje ścięcie zawleczki zabezpieczając silnik przed spaleniem. Czujnik temperatury na osłonie podajnika ślimakowego w przypadku cofnięcia płomienia (żaru) do podajnika przekazuje sygnał na regulator kotła, który z kolei wyłącza wentylator powietrza do spalania i wymusza pracę podajnika, aby usunąć żar poza podajnik. Zabezpieczenie to działa wyłącznie wtedy kiedy kocioł jest zasilany energią elektryczną Bezpiecznik parafinowy (przy opalaniu węglem sortymentu groszek) znajduje się w zasobniku paliwa w pobliżu podajnika ślimakowego. Jest częścią składową urządzenia do awaryjnego ugaszania. Zabezpiecza kocioł przed przepaleniem się paliwa do zasobnika paliwa, np. podczas wyłączenia prądu na dłuższy okres. Zawór termostatyczny (wymagany przy opalaniu pelletami) jest to zabezpieczenie zamienne do bezpiecznika parafinowego. Zawór termostatyczny jest podłączony do sieci wodociągowej. Czujnik temperatury zaworu termostatycznego znajduje się na rurze podajnika. W przypadku przedostania się żaru do zasobnika paliwa zawór otwiera się i do zasobnika paliwa wlewa się woda wodociągowa. Zabezpieczenie to działa bezprądowo. Wyłącznik krańcowy (wymagany przy opalaniu pelletami) Montowany na pokrywie zasobnika paliwa przez uprawnionego instalatora. Zapobiega przedostaniu się żaru do zasobnika paliwa. W przypadku nie domkniętych drzwi zasobnika paliwa wyłącza wentylator nadmuchowy i podajnik ślimakowy pompa obiegowa pracuje nadal. Termostat pomieszczeniowy z możliwością programowania (np. Euroster 2000) pokojowy termostat cyfrowy z możliwością programowania używany do automatycznej regulacji ogrzewania domków jednorodzinnych lub mieszkań. Pompa obiegowa pracuje po osiągnięciu przez kocioł nastawionej temperatury. Zawirowacze - jeżeli podczas pomiaru przy mocy nominalnej temperatura spalin przekroczy C zaleca się montaż zawirowaczy. Po zdjęciu górnej klapy wyczystki umieszcza się je w płomieniówkach. Obniżają one temperaturę spalin podnosząc sprawność urządzenia. Rura nierdzewna katalizatora pionowo ustawiana nad palnikiem rura ze stali nierdzewnej, zalecana dla pellet i węgla brunatnego. System czyszczenia wymiennika umieszczone w płomieniówkach spirale poruszane za pomocą dźwigni umieszczonej z boku kotła. Spełniają one również zadanie zawirowaczy RECALART Szczegóły instalacji i obsługi sterownika znajdują się w załączonej instrukcji obsługi. 11

12 Pogodowy regulator kotła umożliwia nastawę: stałej temperatury wody na wyjściu z kotła / krzywej grzania / temperatury pomieszczenia; temperatury komfortowej i obniżonej godzinowo na cały tydzień automatycznej pracy podajnika paliwa i wentylatora; parametrów czasu pracy podawania, postoju i podtrzymania; ręcznego sterowania podajnika i wentylatora; automatycznej pracy c.w.u. (komfortowej i obniżonej godzinowo na cały tydzień) PARAMERTY TECHNICZNE: Napięcie zasilania : 230VAC, 50Hz Pobór mocy (bez odbiorników) : 4.5 VA Maksymalne parametry wyjść sterujących : 1 A / 230VAC / 200VA (5) Maksymalna moc grzałki : 1000 VA Dokładność pomiaru temperatury : ±2.5 C Minimalny zakres pomiarowy (KTY81-210) : C (6) Maksymalna temperatura czujnika KTY : +150 C Maksymalna temperatura czujnika Płomienia : + 70 C Temperatura pracy urządzenia : C Temperatura przechowywania : C Maksymalna wilgotność otoczenia : 95% inne: środowisko pracy nie może zawierać oparów agresywnych środków chemicznych takich jak np. opary kwasów i zasad, wyświetlacz LCD nie może być bezpośrednio narażany na promieniowanie słoneczne (trwale uszkadza wyświetlacz) Wyposażenie kotła. Standardowe: Instrukcja Obsługi i Instalacji popielnik (dwuczęściowy) 1 szt. hak, szczotka po 1 szt. zawleczki podajnika ślimakowego - 2 szt; bezpiecznik parafinowy 1 szt. deflektor ceramiczny Na życzenie: zawór termiczny gaszenia awaryjnego (wymagany przy opalaniu peletami) wyłącznik krańcowy zasobnika paliwa (wymagany przy opalaniu peletami) termostat pokojowy pompa obiegowa; czterodrogowy mieszacz z siłownikiem; trzydrogowy zawór mieszający TV45; zasobnikowy podgrzewacz c.w.u. zawirowacze rura katalizatora ze stali nierdzewnej system czyszczenia wymiennika 12

13 4. Umiejscowienie i instalacja kotła w kotłowni Przepisy i normy. Kocioł spalający paliwo stałe musi być zainstalowany zgodnie z obowiązującymi przepisami przez uprawnioną do tego firmę instalacyjną. Rozruch kotła musi być przeprowadzony przez autoryzowany serwis producenta legitymujący się odpowiednim zaświadczeniem. Firma wykonująca pierwszy rozruch odpowiada za odbiór prawidłowo wykonanej instalacji kotła oraz zobowiązuje się do jego napraw gwarancyjnych i pogwarancyjnych. Jakakolwiek manipulacja w części elektrycznej kotła lub podłączenie dalszych urządzeń sterowniczych grozi utratą gwarancji. Fakt zakończenia instalacji kotła, poprawności montażu i przeprowadzenia próby grzewczej muszą być odnotowane w Karcie gwarancyjnej kotła. Instalacja centralnego ogrzewania powinna być wykonana według projektu: instalacji grzewczej - Przy instalacji kotła i przy jego eksploatacji ważne jest zachowanie bezpiecznej odległości od substancji łatwopalnych. Kocioł jest dopuszczony do eksploatacji w układach ogrzewania systemu otwartego. b) sieci elektrycznej - Kocioł jest przeznaczony do przyłączenia napięcia 230V/50Hz c) komina - Przyłączenie kotła do komina może być przeprowadzone tylko za pozwoleniem zakładu kominiarskiego i musi spełniać wszystkie punkty odpowiednich norm. Komin musi składać się z kilku warstw, jeżeli składa się tylko z jednej, zalecana jest specjalna wkładka z rur stalowych lub ceramicznych. Wymagany ciąg kominowy 0,1 0,2 mbar. Ciąg kominowy a) powinien być sprawdzony i wpisany do karty gwarancyjnej. UWAGA! Zbyt duży ciąg kominowy powoduje obniżenie sprawności kotła, przegrzewanie komina i podwyższone zużycie paliwa. W kotłach EKO KOMFORT A ciąg kominowy można ograniczyć przez przymknięcie zainstalowanego szybra w czopuchu kotła. d) pod względem przepisów przeciwpożarowych systemu do ogrzewania c.w.u Możliwości umiejscowienia kotła. Umiejscowienie kotła w odniesieni do przepisów przeciwpożarowych: 1. Umieszczenie na niepalnym podłożu. kocioł postawić na niepalną, izolującą cieplnie podkładkę, która z każdej strony kotła powinna być większa od podstawy kotła o 20 mm; jeżeli kocioł umieszczony jest w piwnicy, zalecamy postawić go na podmurówce o wysokości co najmniej 50 mm. Kocioł musi stać pionowo. 2. Bezpieczna odległość od materiałów łatwopalnych. podczas instalacji i eksploatacji kotła należy dotrzymywać bezpieczną odległość 200 mm od materiałów łatwopalnych; dla materiałów łatwopalnych o stopniu palności C3, które szybko i łatwo się palą nawet po usunięciu źródła zapalenia (np. papier, tektura, karton, drewno, tworzywa sztuczne, ) odległość rośnie dwukrotnie, tzn. do 400 mm; jeżeli stopień palności nie jest znany, bezpieczną odległość również należy podwoić. 13

14 Tab. nr 10. Stopnie palności mas i materiałów budowlanych. Stopień palności mas budowlanych i produktów Masy budowlane i produkty A nie palące się piaskowiec, beton, cegły, tynk przeciwpożarowy, zaprawa murarska, płytki ceramiczne, granit B trudno palące się C1 trudno palące się deski drewniano-cementowe, włókno szklane,izolacja mineralna bukowe drzewo, dębowe drzewo, sklejki C2 średnio palące się C3 łatwo palące się sosnowe, modrzewiowe i świerkowe drzewo, korek, deski z drzewa tartego, gumowe pokrycia podłóg sklejka asfaltowa, masy celuloidowe, poliuretan, polistyren, polietylen, plastik, PCV min. 100 mm min. 400 mm Umiejscowienie kotła pod względem przestrzeni potrzebnej do obsługi kotła przed kotłem musi być pozostawiona wolna przestrzeń minimum mm minimalna odległość między tylną częścią kotła a ścianą powinna wynosić 400 mm od strony zasobnika paliwa powinna być minimum 1000 mm, aby ułatwić dostęp do wyjęcia podajnika ślimakowego minimalna odległość od lewej bocznej ściany to 100 mm nad kotłem pozostawić co najmniej 450 mm w celu łatwego czyszczenia płaszczyzny wymiany ciepła wymiennika. Umieszczenie kotła blisko sieci elektrycznej: kocioł powinien być umieszczony tak, aby wtyczka (230V/50Hz) była zawsze dostępna. min mm min mm Rys. nr 4. Umiejscowienie kotła EKO-KOMFORT A w kotłowni pod względem przestrzeni potrzebnej do obsługi. Przechowywanie paliwa: niedozwolone jest przechowywanie węgla obok kotła w odległości mniejszej niż 400 mm producent poleca dotrzymywać odległość między kotłem i paliwem minimum 1000 mm, lub umieścić paliwo w innym pomieszczeniu. Efektywne spalanie zapewni paliwo suche. 14 WILGOTNOŚĆ PALIWA NIE MOŻE

15 PRZEKRACZAĆ WARTOŚCI WYMAGANYCH. PALIWO WILGOTNE POWODUJE ZNACZNE OBNIŻENIE MOCY KOTŁA (NAWET DO 50%) ORAZ KILKUKROTNIE OBNIŻA ŻYWOTNOŚĆ ELEMENTÓW MECHANICZNYCH, KTÓRE MAJĄ BEZPOŚRENI KOTAKT Z MOKRYM PALIWEM. ZASTOSOWANIE PALIWA ZŁEJ JAKOŚCI LUB PALIWA WILGOTNEGO POWODUJE UTRATĘ GWARANCJI NA ELEMENTY NARAŻONE NA ODDZIAŁYWANIE PALIWA. Kocioł musi być umieszczony w pomieszczeniu z dostatecznym nawiewem powietrza. Instalacja rur systemu grzewczego, ewentualnie podłączenie do wężownicy podgrzewacza musi być przeprowadzone przez osobę upoważnioną. UWAGA: Instalacja c.o. podłączona do kotła musi być wyposażona w kurek spustowy, który musi znajdować się w najniższym punkcie i jak najbliżej kotła. 5. Rozruch kotła instrukcja dla firmy serwisowej. Rozruch kotła może być przeprowadzony tylko przez autoryzowany serwis producenta Czynności kontrolne przed rozruchem. Przed rozruchem kotła należy sprawdzić: a) czy system c.o. napełniony jest wodą Woda do systemu grzewczego musi być przezroczysta i bezbarwna, bez domieszek takich substancji jak olej, rozpuszczalniki czy inne agresywne substancje chemiczne. Woda nie może być twarda (z solami wapnia). Jeżeli nie spełnia warunków odpowiednio niskiej twardości, należy ją chemicznie dostosować. Nawet kilkukrotne ogrzanie wody nie zapobiega osadzaniu się kamienia kotłowego na ścianach wymiennika. 1 mm kamienia wodnego obniża wymianę ciepła z grzejnika do pomieszczenia o ok. 10 %. Systemy grzewcze załączone w układzie otwartym mają połączenie wody grzewczej z atmosferą. W sezonie grzewczym woda w zbiorniku pobiera tlen, który podwyższa jej działanie korozyjne i jednocześnie dochodzi do dużego parowania wody. Do dopełnienia systemu c.o. wodą należy użyć wody odpowiednio przygotowanej (bez soli mineralnych, z odpowiednim PH). System grzewczy należy dokładnie wypłukać, żeby usunąć wszystkie nieczystości osadzone w rurach. W czasie sezonu grzewczego należy utrzymywać stałą objętość wody w systemie i uważać na to, by system grzewczy był odpowietrzany. Woda z kotła nie powinna być nigdy wypuszczana za wyjątkiem przypadków niezbędnych takich jak naprawa itp. Wypuszczanie wody i jej ponowne napełnianie podnosi niebezpieczeństwo korozji i tworzenie kamienia wodnego. Jeżeli musimy dopełnić wodę w instalacji, dopełniamy ją wyłącznie do kotła wychłodzonego, by nie doszło do uszkodzenia wymiennika. W przypadku uszkodzenia kotła poprzez dolanie wody do rozpalonego kotła, uszkodzenie nie będzie uwzględniane w ramach gwarancji. 15

16 b) szczelność systemu grzewczego c) położenie pokrywy komory spalania należy odkręcić górną pokrywę kotła, następnie sprawdzić czy pokrywa komory spalania ułożona jest centralnie i czy szczelnie zakrywa komorę spalania d) szczelność górnej pokrywy kotła w trakcie rozpalania należy zdjąć obudowę i sprawdzić czy z pod pokrywy nie wydobywa się dym, ewentualne nieszczelności należy uszczelnić e) szczelność drzwiczek w trakcie rozpalania należy sprawdzić czy wokół drzwiczek nie wydobywa się dym, w razie konieczności należy wyregulować drzwi na zawiasach f) szczelność klapy zasobnika w trakcie rozpalania należy sprawdzić czy wokół klapy nie wydobywa się dym, w razie konieczności należy wyregulować klapę na zawiasach i na zamknięciu g) poprawność podłączenia do komina h) szczelność mieszacza powietrza Kontrola szczelności komory mieszania powietrza przeprowadza się poprzez włączenie wentylatora w trybie pracy ręcznej regulatora poprzez przycisk na regulatorze. Cała objętość powietrza musi płynąć do komory spalania w retorcie i okrągłym ruszcie. Podczas kontroli należy dokładnie sprawdzić powierzchnie styczne elementów: wentylatora wokół otworu do czyszczenia komory mieszania powietrza okrągły ruszt z mieszaczem. Jeżeli pojawią się nieszczelności, należy ruszt wyjąć, usunąć z powierzchni stycznych kit kotłowy, nanieść odpowiednią ilość nowego kitu i ruszt ponownie wsunąć do mieszacza. Ponownie przeprowadzić kontrolę. i) podłączenie do sieci elektrycznej Wtyczki są podłączane tak, by kołek uziemienia był na górze, a faza była podłączona do lewego otworu. Zakończenie montażu i przeprowadzenie próby grzewczej musi być zanotowane w Karcie Gwarancyjnej Rozruch kotła. 1. Napełnić wodą urządzenie gaszenia awaryjnego (przy opalaniu węglem sortymentu groszek). 2. Sprawdzić poprawność podłączenia zaworu termicznego oraz wyłącznika krańcowego zasobnika paliwa (przy opalaniu pelletami). 3. Rozpalić paliwo w kotle (przy opalaniu pelletami kocioł rozpalić na eko-groszku). 4. Ogrzać kocioł do odpowiedniej temperatury roboczej. Zalecana temperatura wody grzewczej na wyjściu wynosi minimum 65 C. 5. Skontrolować ponownie szczelność kotła. 6. Przeprowadzić próbę grzewczą według norm (patrz Karta Gwarancyjna) 7. Zaznajomić użytkownika z obsługą. 8. Zanotować dane w Karcie Gwarancyjnej. 16

17 6. Instrukcja obsługi kotła dla użytkownika Rozpalenie kotła i przejście do pracy automatycznej. Sprawdzić czy w instalacji c.o. znajduje się odpowiednia ilość wody. Napełnić wodą zbiornik gaszenia awaryjnego (przy opalaniu węglem eko-groszkiem). Sprawdzić poprawność podłączenia zaworu termostatycznego STS (przy opalaniu peletami). Napełnić zasobnik paliwa paliwem. Włączyć sterownik kotła. Następnie przejść do trybu pracy ręcznej i załączyć podajnik ślimakowy. Po około 5-8 minutach paliwo pojawi się w retorcie podajnik zatrzymać, kiedy paliwo będzie na poziomie rusztu żeliwnego (bez utworzenia się kopczyka). Na paliwo położyć suchy papier, a na górę drobne, suche szczapy drzewa lub dobrej jakości rozpałkę do rozpalania grilla (w postaci stałej kostek, deseczek). Podpalić papier i po rozpaleniu drewna lub rozpałki do grilla załączyć wentylator w celu dostarczenia powietrza do spalania (natężenie nadmuchu regulować ręcznie klapą nastawną na wentylatorze. Po zapaleniu się paliwa w retorcie przejść do trybu pracy automatycznej. Sposób palenia w trybie automatycznym (nastawy użytkownika) zobowiązana jest przekazać firma instalacyjno-serwisowa wykonująca pierwsze uruchomienie kotła. Szczegóły pracy sterownika w dołączonej instrukcji RECALART Podstawowej i Pogodowej. Należy systematycznie dopełniać zbiornik paliwem, tak aby nigdy go nie zabrakło! Klapa zasobnika paliwa musi być bezwzględnie zamknięta w trakcie pracy kotła. Jeżeli temperatura spalin przy mocy nominalnej jest niższa od temperatury otoczenia należy podwyższyć pokrywę komory spalania tak aby utworzyła się pod nią szczelina. Należy wykonać kolejny pomiar. 6.2.Wygaszanie kotła. Przejść do ręcznego trybu pracy. Załączyć jedynie podajnik ślimakowy, aby żar został wypchnięty z retorty na ruszt a później do popielnika. Przy pomocy pogrzebacza można przy zachowaniu szczególnej ostrożności zrzucać z płyty palnika żar do popielnika. Po całkowitym usunięciu żaru z retorty i rusztu palnika nałożyć na palnik płytę ochronną w celu zamknięcie dopływu powietrza i wyeliminowania niebezpieczeństwa ponownego zapalenia się paliwa. Usunąć żar z popielnika do żaroodpornego pojemnika z pokrywą. Wyłączyć kocioł. Po kilkunastu - kilkudziesięciu minutach skontrolować czy nie doszło do ponownego zapalenia paliwa! Jeśli postój kotła będzie trwał dłużej niż 2 dni i zawsze po zakończeniu sezonu grzewczego 17

18 należy wyjąć paliwo z kotła, rury podajnika i zasobnika paliwa oraz pozostawić kocioł oraz zasobnik paliwa z uchylonymi drzwiami i pokrywą. Po sezonie grzewczym lub podczas dłuższego nie korzystania z kotła należy cały kocioł wyczyścić Konserwacja kotła oraz postępowania w razie awarii. Pojemności zasobnika i popielnika są do siebie dostosowane. Przy tej konstrukcji kotła paliwo jest całkowicie spalone wtedy, kiedy dosięga krawędzi retorty. Popiół opada do popielnika. Komora spalania czyści się sama, a podczas przeciętnego spalania popielnik wystarczy opróżniać co drugi dzień (konieczne założenie rękawic ochronnych). Czasami kawałek nie spalonego węgla może utknąć między brzegiem retorty a ścianą kotła. Wówczas należy go usunąć przy pomocy pogrzebacza. Podczas ciągłej pracy kotła poleca się raz w miesiącu wyczyścić płaszczyznę wymiany ciepła korpusu kotła. Czyszczenie kotła może odbywać się jedynie kiedy kocioł jest wygaszony. Minimum 1 godzinę przed czyszczeniem należy kocioł wyłączyć na wyłączniku głównym. Zanieczyszczanie płaszczyzn wymiany ciepła, co powoduje obniżenie sprawności kotła. Nie należy również zapominać o czyszczeniu mieszacza. Jego zanieczyszczenie pogarsza krążenie powietrza do spalania do dysz palnika. W celu wyczyszczenia wymiennika należy zdjąć górną klapę obudowy, następnie odkręcić górną klapę wymiennika oraz wyjąć z kotła górną klapę komory spalania, do której przymocowany jest deflektor. Wymiennik czyścimy dołączoną szczotką. Zaleca się wyczyścić z zewnątrz silnik i wentylator. Użytkownikowi nie wolno zdejmować pokrywy z wentylatora. Czynność tą może przeprowadzić tylko pracownik firmy serwisowej. Czyszczenie powinno się przeprowadzać suchą szczotką. Podczas tych czynności kocioł musi być odłączony od zasilania elektrycznego. Nad palnikiem kotła znajduje się wermikulitowy deflektor. W trakcie czyszczenia należy kontrolować jego stan. Jeżeli pojawią się w paliwie kawałki kamieni, metali lub drewna może dojść do zablokowania podajnika ślimakowego. W kotle EKO-KOMFORT silnik jest połączony ze ślimakiem za pomocą przekładni. Zawleczka w płaszczyźnie prostopadłej do osi ślimaka łączy ślimak (pręt) z przekładnią (pierścień, w którym znajduje się ślimak) chroniąc motor przed przeciążeniem. Jeżeli dojdzie do zablokowania ślimaka zawleczka zostaje ścięta (silnik pracuje nadal, a ślimak stoi). Należy kontrolować pracę motoreduktora, szczególną uwagę należy zwracać na stan uszczelnień, ewentualne wycieki, poziom hałasu i jego ewentualny wzrost, równomierność biegu, stan połączeń śrubowych i powierzchni. Silnika nie należy dotykać nieochronionymi rękoma, gdyż jego temperatura może osiągnąć 75 a nawet 100 0C. 18

19 UWAGA: Przed przystąpieniem poniższych czynności należy wyłączyć kocioł z zasilania elektrycznego! W celu usunięcia przyczyny zerwania zawleczki można spróbować wykonać 2-3 obroty ślimakiem w kierunku przeciwnym do ruchu wskazówek zegara przy pomocy klucza 19 (chwytając końcówkę ślimaka). Jeśli dochodzi do ponownych zerwań zawleczki należy kocioł wyłączyć, wysypać paliwo ze zbiornika (poprzez klapę (10) i usunąć przeszkodę. Oś ślimakową należy za pomocą klucza 19 ustawić do takiej pozycji, aby do otworu na osi ślimakowej i pierścieniu przekładni można było włożyć nową zawleczkę. Należy stale kontrolować stan uszczelek, a w przypadku ich zużycia wymienić. Ponieważ w komorze spalania podczas pracy wentylatora powstaje nadciśnienie, należy dbać o dokładną szczelność kotła (wszystkie drzwi oraz otwór czyszczenia mieszacza, pokrywa zasobnika paliwa, itp.). Szczelność zasobnika paliwa jest zapewniona przede wszystkim dokładnym zamknięciem jego pokrywy za pomocą elementu aretacyjnego i nieuszkodzoną gumową uszczelką. O ile pojawią się nieszczelności, należy uwolnić 2 śruby M10, opuścić zapadkę i powtórnie przymocować ją śrubami patrz Rys. nr 8. Przeprowadzić kontrolę szczelności. Jeżeli kocioł nie pracuje dłużej niż 2 dni (np. po sezonie grzewczym) powinien bezwzględnie zostać oczyszczony, a zasobnik paliwa oraz mechanizm podający opróżniony z paliwa. WILGOTNOŚĆ PALIWA NIE MOŻE PRZEKRACZAĆ 20%. PALIWO WILGOTNE POWODUJE ZNACZNE OBNIŻENIE MOCY KOTŁA (NAWET DO 50%) ORAZ KILKUKROTNIE OBNIŻA ŻYWOTNOŚĆ ELEMENTÓW MECHANICZNYCH, KTÓRE MAJĄ BEZPOŚRENI KOTAKT Z MOKRYM PALIWEM. W przypadku zadziałania zabezpieczenia awaryjnego gaszenia (zbiornik z wodą lub zawór termiczny) należy przed ponownym uruchomieniem kotła usunąć z zasobnika paliwa wilgotne paliwo, wymienić bezpiecznik parafinowy na nowy, dopełnić zbiornik wody do ugaszenia i przeprowadzić rozpalenie kotła. Gumowa uszczelka Pokrywa zasobnika Zapadka Element aretacyjny Zasobnik paliwa 2 x śruba M10 Rys. nr 6. Aretacja pokrywy zasobnika paliwa. UWAGI OGÓLNE: Kocioł mogą obsługiwać tylko osoby dorosłe zaznajomione z powyższą Instrukcją Obsługi. Zabrania się przebywania w pobliżu kotła dzieci bez obecności dorosłych. 19

20 Jeżeli dojdzie do przedostania się łatwopalnych gazów czy oparów do kotłowni lub podczas prac, w czasie których podwyższone jest ryzyko powstania pożaru lub wybuchu (klejenie, lakierowanie itp.), kocioł należy przed rozpoczęciem tych prac wyłączyć. W czasie pracy kotła temperatura wody grzewczej nie powinna przekraczać 90 0C. Przy przegrzaniu kotła należy otworzyć wszystkie dotąd zamknięte odbiorniki ciepła (kaloryfery, bojlery) i wyłaczyć wentylator, otworzyć drzwi załadunkowe (2) szyber wylotu spalin w czopuchu, aby zimne powietrze ochłodziło kocioł. Uzupełnienie wody w instalacji kotła należy przeprowadzić tylko wtedy, gdy kocioł nie pracuje i jest zimny. Wody w kotle i instalacji nie należy wymieniać, o ile nie wymaga tego naprawa lub przebudowa instalacji. Wypuszczenie wody zwiększa ryzyko wystąpienia korozji i powstania kamienia kotłowego. Podczas dokładania paliwa do komory spalania przed rozpaleniem kotła należy wizualnie skontrolować ilość paliwa w retorcie, w żadnym wypadku nie wolno tego robić wkładając rękę do środka komory spalania grozi niebezpieczeństwo wypadku spowodowanego obracającym się ślimakiem. Do rozpalenia kotła EKO-KOMFORT nie wolno używać cieczy łatwopalnych. Płomień można wizualnie kontrolować odchyleniem górnych drzwiczek. Trzeba jednak pamiętać, że podczas tej czynności istnieje podwyższone niebezpieczeństwo przedostania się iskier do kotłowni. Po przeprowadzeniu kontroli wizualnej płomienia drzwiczki należy od razu szczelnie zamknąć. Podczas eksploatacji kotła EKO-KOMFORT nie wolno kotła w jakikolwiek sposób przegrzać. Na kocioł lub w jego bliskim otoczeniu nie wolno kłaść przedmiotów łatwopalnych. Podczas wybierania popiołu z kotła nie mogą się znajdywać w odległości minimum 1500 mm od kotła materiały łatwopalne. Popiół należy przekładać do naczyń żaroodpornych z pokrywą. Podczas pracy kotła przy niższej temperaturze aniżeli 65 C, może dojść do roszenia wymiennika i tym samym do korozji w wyniku niskiej temperatury, która skraca żywotność wymiennika. Dlatego temperatura podczas eksploatacji kotła musi wynosić minimum 65 C. Po zakończeniu sezonu grzewczego kocioł oraz przewód dymny należy dokładnie wyczyścić. Kotłownia powinna być utrzymywana w stanie czystym i suchym. Wyjąć paliwo z kotła i zasobnika paliwa oraz pozostawić kocioł oraz zasobnik paliwa z uchylonymi drzwiami, pokrywami. Jakakolwiek manipulacja z częścią elektryczną lub ingerencja w konstrukcję kotła jest zabroniona pod groźbą utraty gwarancji Uwagi szczególne Uwagi szczególne przy spalaniu pelet Należy bezwzględnie przestrzegać niniejszej instrukcji. Konstrukcja kotła jest fabrycznie przystosowana do spalania pelet. Kocioł powinien zostać dodatkowo wyposażony w zawór termiczny WATS oraz wyłącznik krańcowy. 20

21 Zalecane jest, aby wentylator podawał taką ilość powietrza, aby nie następowało rozdmuchiwanie i unoszenie pelet w komorze paleniskowej. Zwykle do spalania pelet potrzebna jest mniejsza dawka powietrza niż w przypadku eko-groszku. Opalając kocioł peletami możemy spodziewać się małej ilości powstającego po spaleniu popiołu. Podczas spalania pelet czas podtrzymania powinien wynosić około minut, natomiast czas podawania paliwa w stanie podtrzymania sekund. Takie ustawienia zabezpieczają kocioł przed cofaniem żaru do podajnika. Należy raz w tygodniu mechanicznie przy pomocy haka czyścić rusz palnika retortowego. W przypadku pelet złej jakości może powstawać żużel, w takim przypadku palnik należy czyścić częściej. Uwagi szczególne przy spalaniu węgla Należy bezwzględnie przestrzegać niniejszej instrukcji. Konstrukcja kotła jest fabrycznie przystosowana do spalania węgla kamiennego groszku. Zalecane jest, aby wentylator podawał taką ilość powietrza, aby nie następowało rozdmuchiwanie i unoszenie paliwa w komorze paleniskowej. Zwykle do spalania węgla potrzebna jest większa dawka powietrza niż w przypadku pelet. Podczas spalania węgla czas podtrzymania powinien wynosić około minut, natomiast czas podawania paliwa w stanie podtrzymania 5-10 sekund. Takie ustawienia zabezpieczają kocioł przed cofaniem żaru do podajnika. Należy raz w tygodniu mechanicznie przy pomocy haka czyścić rusz palnika retortowego. W przypadku paliwa złej jakości może powstawać żużel, w takim przypadku palnik należy czyścić częściej. 7. Instrukcja likwidacji kotła po upływie czasu jego żywotności. Ze względu na to, że elementy kotła składają się z różnych materiałów, można je oddawać do punktu skupu surowców wtórnych, zapewniającego odpowiednią utylizację stali, tworzyw sztucznych, itp. 8. Warunki gwarancji i odpowiedzialności za wady wyrobu. 1. Firma HKS LAZAR udziela na terenie Rzeczypospolitej Polskiej: - 24-miesięcznej gwarancji na kocioł od daty rozruchu kotła, maksymalnie jednak 30 miesięcy od daty sprzedaży. - 5 letniej gwarancji na szczelność stalowego wymiennika kotła, maksymalnie jednak 66 miesięcy od daty sprzedaży. 21

22 2. Instalację kotła do systemu grzewczego może przeprowadzić instalator posiadający ogólne uprawnienia instalacyjne (konieczny jest jego wpis i pieczątka do Karty Gwarancyjnej). 3. Rozruch zerowy (punkt 5) oraz wszelkie naprawy i czynności przekraczające zakres czynności użytkownika opisany w Instrukcji Obsługi może przeprowadzić tylko autoryzowany serwis HKS LAZAR. 4. Firma wykonująca rozruch zerowy zobowiązana jest do zapewnienia serwisu gwarancyjnego i pogwarancyjnego. 5. Kocioł nie jest objęty gwarancją, jeżeli nie została odesłana do producenta ostatnia strona Karty Gwarancyjnej lub/i gdy w Karcie Gwarancyjnej brakuje numeru kotła, daty zakupu, pieczątek sprzedawcy i instalatora z podpisami oraz danych użytkownika (imię, nazwisko i adres) i jego podpisu oraz wpisów z pomiaru ciągu kominowego i temperatury spalin. 6. Producent nie ponosi odpowiedzialności za usterki spowodowane: obsługą i eksploatacją niezgodną z Instrukcją Obsługi Zastosowanie złej jakości paliwa lub paliwa wilgotnego. przyłączeniem kotła do zamkniętego systemu grzewczego (zgodnie z ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 12 kwietnia 2002 r.) 7. Użytkownik jest zobowiązany do zwrotu kosztów wezwania Serwisu w przypadku: nieuzasadnionego wezwania Serwisu naprawy uszkodzenia wynikającego z winy Użytkownika braku możliwości dokonania naprawy z powodów niezależnych od Serwisu (np. brak paliwa, brak ciągu kominowego, brak prądu nieszczelności w instalacji c.o.) 8. Gwarancja traci ważność, gdy: nie zostanie przeprowadzony obowiązkowy, roczny, odpłatny przegląd serwisowy przez autoryzowany serwis HKS LAZAR (z wpisem do Dodatku do Karty Gwarancyjnej o odesłaniem wypełnionego kuponu serwisowego) naprawy dokonywane są przez nie uprawnione osoby nie zostanie zamontowane zabezpieczenie termiczne kotła (zawór mieszający czterodrogowy z siłownikiem i czujnikiem powrotu lub zawór TV45). paliwo nie spełnia wymagań określonych w punkcie 2 niniejszej instrukcji. jeżeli kocioł zostanie przyłączony do zamkniętego systemu grzewczego (zgodnie z ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 12 kwietnia 2002 r.) użytkownik odmówi lub uniemożliwi pracowniom HKS LAZAR przeprowadzenie ekspertyzy wykonania oraz stanu technicznego kotłowni i układów C.O., C.W.U. 9. KAŻDA INFORMACJA O WADACH MUSI BYĆ PRZEKAZANA ZARAZ PO ICH WYKRYCIU, ZAWSZE W FORMIE PISEMNEJ DO PUNKTU, W KTÓRYM KOCIOŁ ZOSTAŁ ZAKUPIONY. 10. Użytkownikowi w trakcie trwania gwarancji przysługuje prawo do: bezpłatnych napraw (oprócz czynności użytkownika opisanych w Instrukcji Obsługi) 22

23 wymiany urządzenia na nowe po stwierdzeniu przez Autoryzowany Serwis HKS LAZAR braku możliwości naprawy 11. Gwarancji nie podlegają elementy katalizatora kotła, uszczelki, płyty izolacji termicznej, powłoka malarska, podajnik ślimakowy, zawleczka oraz korek parafinowy. 12. Kocioł musi być regularnie kontrolowany i czyszczony patrz rozdział Uszkodzenia mechaniczne kotła nie będą uwzględniane w ramach gwarancji. 14. Producent kotła nie ponosi odpowiedzialności za niewłaściwie dobraną moc kotła. 15. Zabrania się sprawdzania szczelności kotła przy pomocy sprężonego powietrza. Szkody powstałe w wyniku niedotrzymania powyższych warunków nie mogą być przedmiotem roszczeń gwarancyjnych. Jeżeli kocioł pracuje według zasad przedstawionych w niniejszej Instrukcji obsługi i instalacji kotła, nie wymaga ingerencji firmy serwisowej. Poświadczenie o jakości i kompletności kotła EKO-KOMFORT A służy po wypełnieniu firmą serwisową jako Karta Gwarancyjna. Producent ma prawo do ewentualnych zmian w konstrukcji kotła w ramach modernizacji wyrobu, które to zmiany nie muszą być uwzględnione w niniejszej Instrukcji. 16.Naprawa nie obejmuje czynności przewidzianych w instrukcji, do których wykonania zobowiązany jest użytkownik we własnym zakresie, a w szczególności: rozpalanie kotła, czyszczenie kotła, naprawa zerwanego sprzęgła, programowanie nastaw opisanych w instrukcjach regulatora: użytkownika i podstawową. 16.Do karty gwarancyjnej dodano kupony serwisowe. Są one używane w dwóch przypadkach: a) wypełniony kupon serwisowy należy odesłać po przeprowadzonym przeglądzie rocznym, nieodesłanie go skutkuje utratą gwarancji, b) wypełniony kupon serwisowy należy odesłać po przeprowadzeniu naprawy gwarancyjnej, nieodesłanie kuponu skutkuje nieuznaniem reklamacji. 9. Zalecany schemat podłączenia kotła do systemu grzewczego. Do osiągnięcia optymalnych warunków eksploatacji system grzewczy musi być wyposażony w zabezpieczenie termiczne przed powrotem zbyt zimnej wody z instalacji np. mieszający zawór czterodrogowy z siłownikiem i czujnikiem powrotu lub zawór TV45. W poniższym przykładzie nie zainstalowano pompy na pierwotnym układzie kotłowym (pomiędzy kotłem a zaworem mieszającym). Aby taki układ pracował poprawnie należy przestrzegać poniższych obostrzeń: maksymalna odległość zaworu mieszającego od króćca wody grzewczej to 0,5 m, wysokość montażu zaworu zaworu mieszającego wysokości króćca wody grzewczej minimalna średnica rur pomiędzy zaworem mieszającym a kotłem to 35 mm (5/4 ``) dla kw i 42 mm (6/4``) dla kw, maksymalnie jedno kolano pomiędzy zaworem mieszającym a króćcem wody grzewczej, maksymalnie dwa kolana pomiędzy zaworem mieszającym a króćcem wody wody powrotnej. Nie przestrzeganie ww. uwag może zakłócić pracę układu. W takiej sytuacji należy zamontować pompę na pierwotnym układzie pompowym. Rys. nr 7. Przykładowe podłączenie kotła do systemu grzewczego i zasobnika c.w.u. 23

24 POD RYGOREM UTRATY GWARANCJI KONIECZNE JEST ZAMONTOWANIE ZABEZPIECZENIE TERMICZNE KOTŁA(ZAWÓR MIESZAJĄCY CZTERODROGOWY Z SIŁOWNIKIEM I CZUJNIKIEM POWROTU LUB ZAWÓR TV45) W CELU ZABEZPIECZENIA KOTŁA PRZED KOROZJĄ SPOWODOWANĄ POWROTEM WODY Z INSTALACJI C.O. PONIŻEJ TEMPERATURY PUNKTU ROSY. 10. Możliwe awarie i sposoby ich naprawy. AWARIA PRZYCZYNA NAPRAWA Po załączeniu do sieci sterownik nie reaguje Brak zasilania na zaciskach N lub L Sprawdzić połączenie na zaciskach modułu wykonawczego Sprawdzić połączenia taśmy 10pin i taśmy 16pin Nie odpowiednie połączenie tasiemek wyświetlacza z modułem Częściowe wyświetlanie ikon na wyświetlaczu lub nie działa przycisk Przegrzanie wyświetlacza,brak izolacji od strony kotła Wymiana wyświetlacza,doizolowanie Wskazanie temperatury powroto np. 230 st.c Brak czujnika powrotu,słabo lub za mocno dokręcony (zcięty przewód) Podłączyć prawidłowo czujnik 24

25 Termostat STB wyłącza wentylator przy temperaturze niższej niż 90 st.c Awaria STB Wymiana na nowy Podajnik nie włącza się po mimo sygnalizacji jego załączenia Utrata pojemności kondensatora Nie załączony wyłącznik ON/OF (wersjia EKOPERFEKT) Uszkodzony silnik Zarwanie zawleczki ślimaka Wymiana kondensatora Załączyć wyłącznik na ON Wentylator nie włącza się po mimo sygnalizacji jego załączenia Przerwa napięcia na termostacie STB Uszkodzony wentylator Wcisnąć bezpiecznik STB Wymiana Jednocześnie nie działa wentylator i podajnik po mimo sygnalizacji załączenia Żle ustawiony wyłącznik krańcowy Zepsuty wyłącznik krańcowy (wersjia PELLET) Wyregulować krańcówkę Wymiana na nowy Błędne wskazania regulatora lub anormalne działanie Uszkodzony któryś z czujników Zła wartość napięcia zasilającego Nieodpowiednie połączenie modułu z panelem Uszkodzenie w programie Wymiana Zabezpieczenie listwą napięciową Sprawdzić połączenia tasiemek Pompy CO i CWU nie załączają się po mimo sygnalizacji ich załączenia Złe połączenia elektryczne Nie ustawione parametry użytkownika (czasy grzania) Sprawdzić połączenia Nastawa czasów Siłownik zaworu czterodrogowego nie działa po mimo sygnalizacji jego działania (zamykanie-otwieranie) Nie ustawiony tryb POGODOWY Żle dobrany czas otwarcia Złe podpięcie przewodów do sterownika (odwrotne) Ustawić odpowiednio sterowanie Ustawić w odpowiednim parametrze czas Sprawdzenie połączeń Przegrzewanie kotła Zanieczyszczenie wymiennika Złe ustawione parametry Żle wykonana instalacja CO Zanieczyszczony przewód kominowy Za mały przekrój komina Za mocno otwarta przesłona wentylatora Zamknięty szyber czopucha Wyczyścić Dopasowanie parametrów do kotła Poprawienie instalacji Wyczyścić Zwiększyć przewód Przymknąć przysłonę Żle wykonana instalacja CO Zbyt duży ciąg kominowy Poprawienie instalacji Założyć szyber na czopuch lub zawirowacze wersja EKOKOMFORT Dobrać odpowiedni kocioł (KW) Skorygowanie parametrów Zmiana paliwa (odpowiednia kaloryczność i wilgotność) Wyczyścić Nie osiąganie zadanej temperatury Żle dobrany kocioł do obiektu Złe ustawione parametry Nie odpowiednia jakość paliwa Zanieczyszczona komora spalania zatkane przewody powietrzne Wymiana silnika Założenie nowej śruby M5 kl 8.8 Wymiana Otworzyć szyber Wyciek oleju z przekładni Rozszczelnienie przekładni Wymiana przekładni Wydobywanie się dymu z zasobnika Nie szczelna klapa zasobnika Uszkodzona uszczelka Żle wykonana wentylacja w kotłowni Zły komin oraz słaby ciąg kominowy Za nisko spalające się paliwo w retorcie Regulacja klapy Wymiana uszczelki Poprawienie wentylacji Zwiększyć ciąg kominowy Dopasowanie ustawień sterownika Uszkodzenie deflektora żeliwnego Zbyt mocno otwarta przesłona wentylatora Za wysokie spalanie paliwa na retorcie Uszkodzenie mechaniczne przy czyszczeniu Ustawić odpowiednio przesłonę Nie wypoziomowany kocioł Zanieczyszczona korona palnika Wypoziomować kocioł Wyczyścić koronkę Paliwo przesypuje lub niedopale się z jednej strony retorty 25 Zmiana ustawień podawania paliwa Wymiana

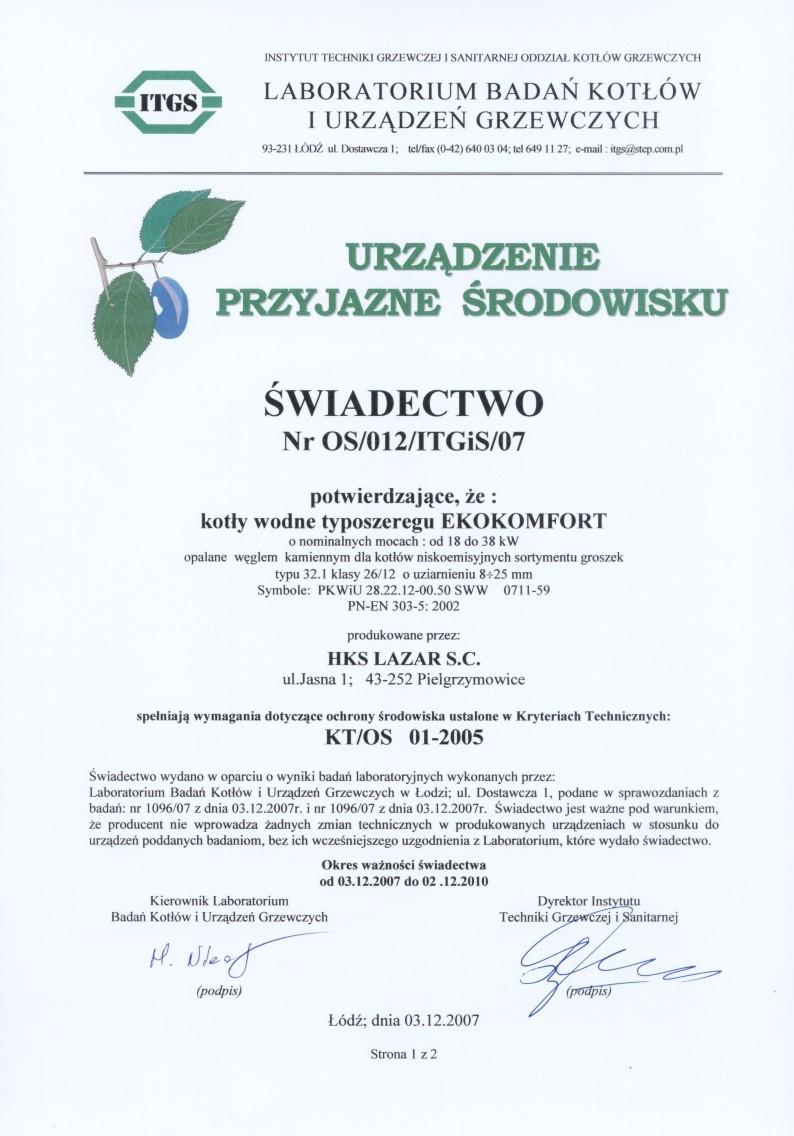

26 11.Świadectwa, deklaracje. 26

27 27

28 DEKLARACJA ZGODNOŚCI Deklarujemy zgodność naszego urządzenia automatyczny kocioł centralnego ogrzewania EKOKOMFORT A o mocach od 18 do 50 kw z normą PN-EN Część 5: Kotły grzewcze na paliwa stałe z ręcznym i automatycznym zasypem paliwa o mocy nominalnej do 300 kw Terminologia, wymagania, badania i oznakowanie. Potwierdzeniem tego jest znak umieszczony na urządzeniu. Badania wykonano w Instytucie Techniki Grzewczej i Sanitarnej oddział Łódź. Notyfikacja Komisji Europejskiej nr

29 12. Schematy elektryczne. 29
