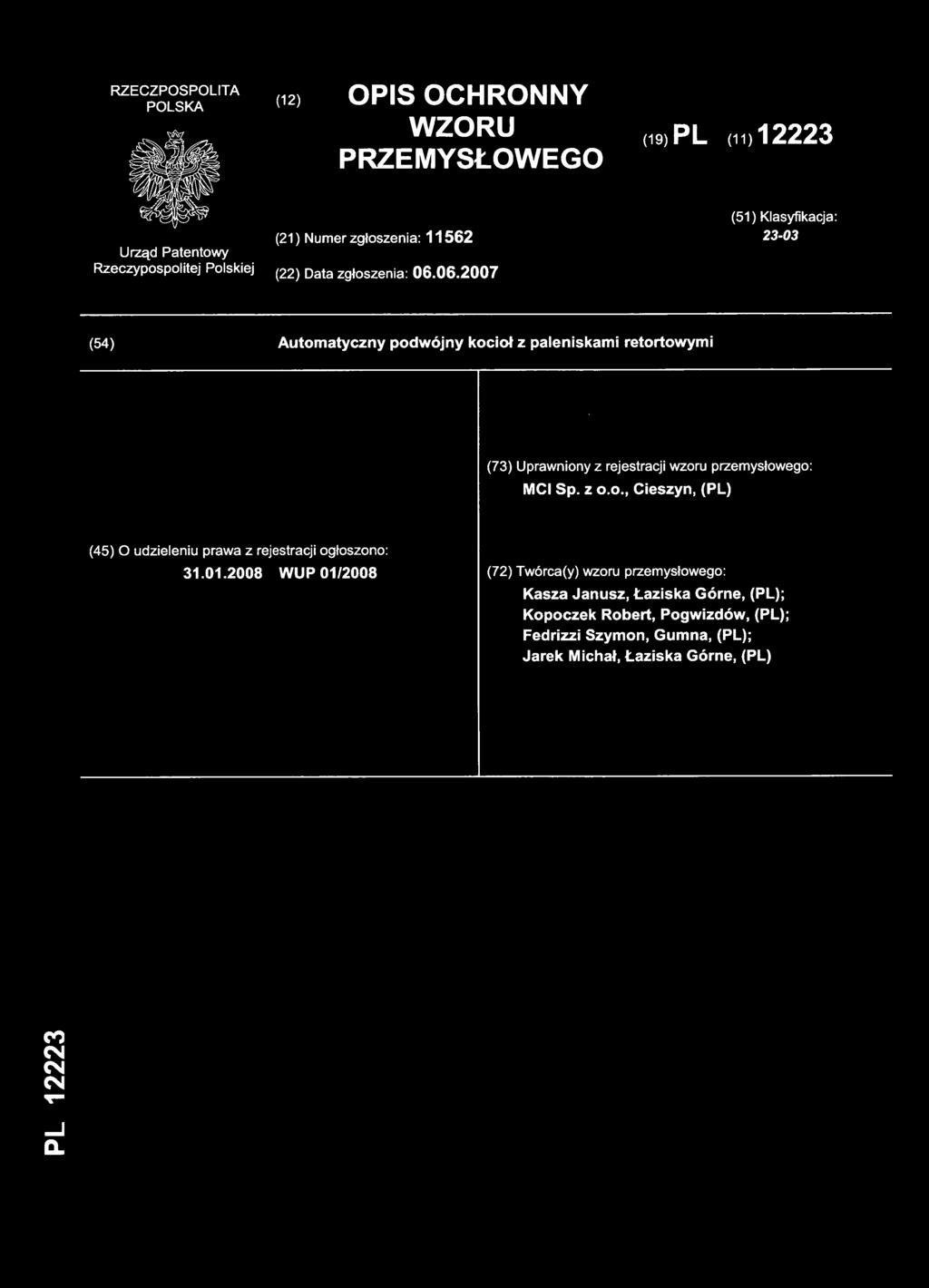

1 (12) OPI S OCHRONN Y WZORU PRZEMYSŁOWEGO (19) PL (11 ) (21) Numer zgłoszenia: (51) Klasyfikacja: (22) Data zgłoszenia: (54) Automatyczn y podwójn y kocio ł z paleniskam i retortowym i (73) Uprawniony z rejestracji wzoru przemysłowego : MCI Sp. z o.o., Cieszyn, (PL ) (45) O udzieleniu prawa z rejestracji ogłoszono: WU P 01/200 8 (72) Twórca(y) wzoru przemysłowego : Kasza Janusz, Łaziska Górne, (PL) ; Kopoczek Robert, Pogwizdów, (PL) ; Fedrizzi Szymon, Gumna, (PL) ; Jarek Michał, Łaziska Górne, (PL )

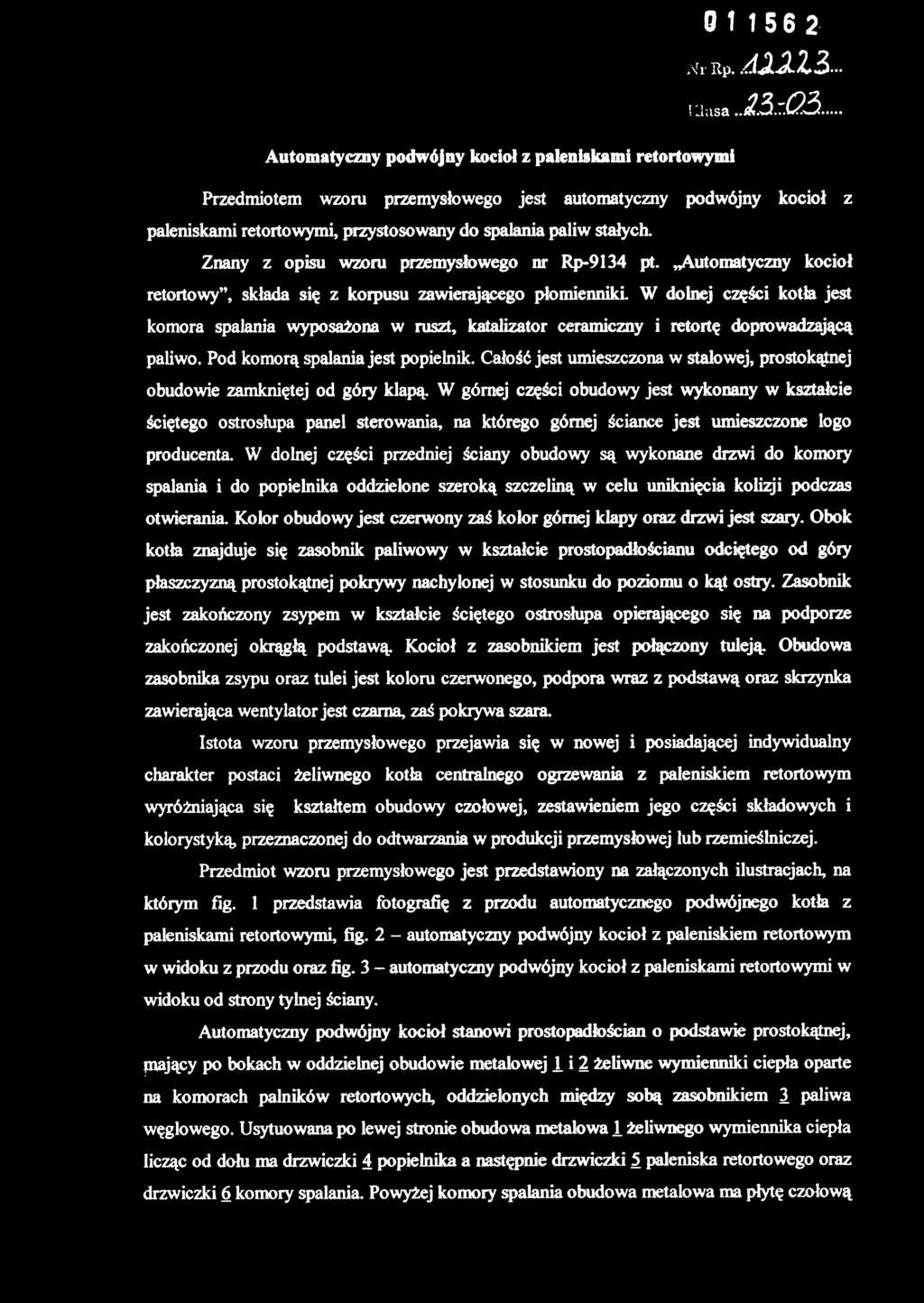

2 Automatyczny podwójny kocioł z paleniskami retortowymi Przedmiotem wzoru przemysłowego jest automatyczny podwójny kocioł z paleniskami retortowymi, przystosowany do spalania paliw stałych. Znany z opisu wzoru przemysłowego nr Rp-9134 pt. Automatyczny kocioł retortowy", składa się z korpusu zawierającego płomienniki. W dolnej części kotła jest komora spalania wyposażona w ruszt, katalizator ceramiczny i retortę doprowadzającą paliwo. Pod komorą spalania jest popielnik. Całość jest umieszczona w stalowej, prostokątnej obudowie zamkniętej od góry klapą. W górnej części obudowy jest wykonany w kształcie ściętego ostrosłupa panel sterowania, na którego górnej ściance jest umieszczone logo producenta. W dolnej części przedniej ściany obudowy są wykonane drzwi do komory spalania i do popielnika oddzielone szeroką szczeliną w celu uniknięcia kolizji podczas otwierania. Kolor obudowy jest czerwony zaś kolor górnej klapy oraz drzwi jest szary. Obok kotła znajduje się zasobnik paliwowy w kształcie prostopadłościanu odciętego od góry płaszczyzną prostokątnej pokrywy nachylonej w stosunku do poziomu o kąt ostry. Zasobnik jest zakończony zsypem w kształcie ściętego ostrosłupa opierającego się na podporze zakończonej okrągłą podstawą. Kocioł z zasobnikiem jest połączony tuleją. Obudowa zasobnika zsypu oraz tulei jest koloru czerwonego, podpora wraz z podstawą oraz skrzynka zawierająca wentylator jest czarna, zaś pokrywa szara. Istota wzoru przemysłowego przejawia się w nowej i posiadającej indywidualny charakter postaci żeliwnego kotła centralnego ogrzewania z paleniskiem retortowym wyróżniająca się kształtem obudowy czołowej, zestawieniem jego części składowych i kolorystyką, przeznaczonej do odtwarzania w produkcji przemysłowej lub rzemieślniczej. Przedmiot wzoru przemysłowego jest przedstawiony na załączonych ilustracjach, na którym fig. 1 przedstawia fotografię z przodu automatycznego podwójnego kotła z paleniskami retortowymi, fig. 2 - automatyczny podwójny kocioł z paleniskiem retortowym w widoku z przodu oraz fig. 3 - automatyczny podwójny kocioł z paleniskami retortowymi w widoku od strony tylnej ściany. Automatyczny podwójny kocioł stanowi prostopadłościan o podstawie prostokątnej, mający po bokach w oddzielnej obudowie metalowej 1 i 2 żeliwne wymienniki ciepła oparte na komorach palników retortowych, oddzielonych między sobą zasobnikiem 3 paliwa węglowego. Usytuowana po lewej stronie obudowa metalowa 1 żeliwnego wymiennika ciepła licząc od dołu ma drzwiczki 4 popielnika a następnie drzwiczki 5 paleniska retortowego oraz drzwiczki 6 komory spalania. Powyżej komory spalania obudowa metalowa ma płytę czołową

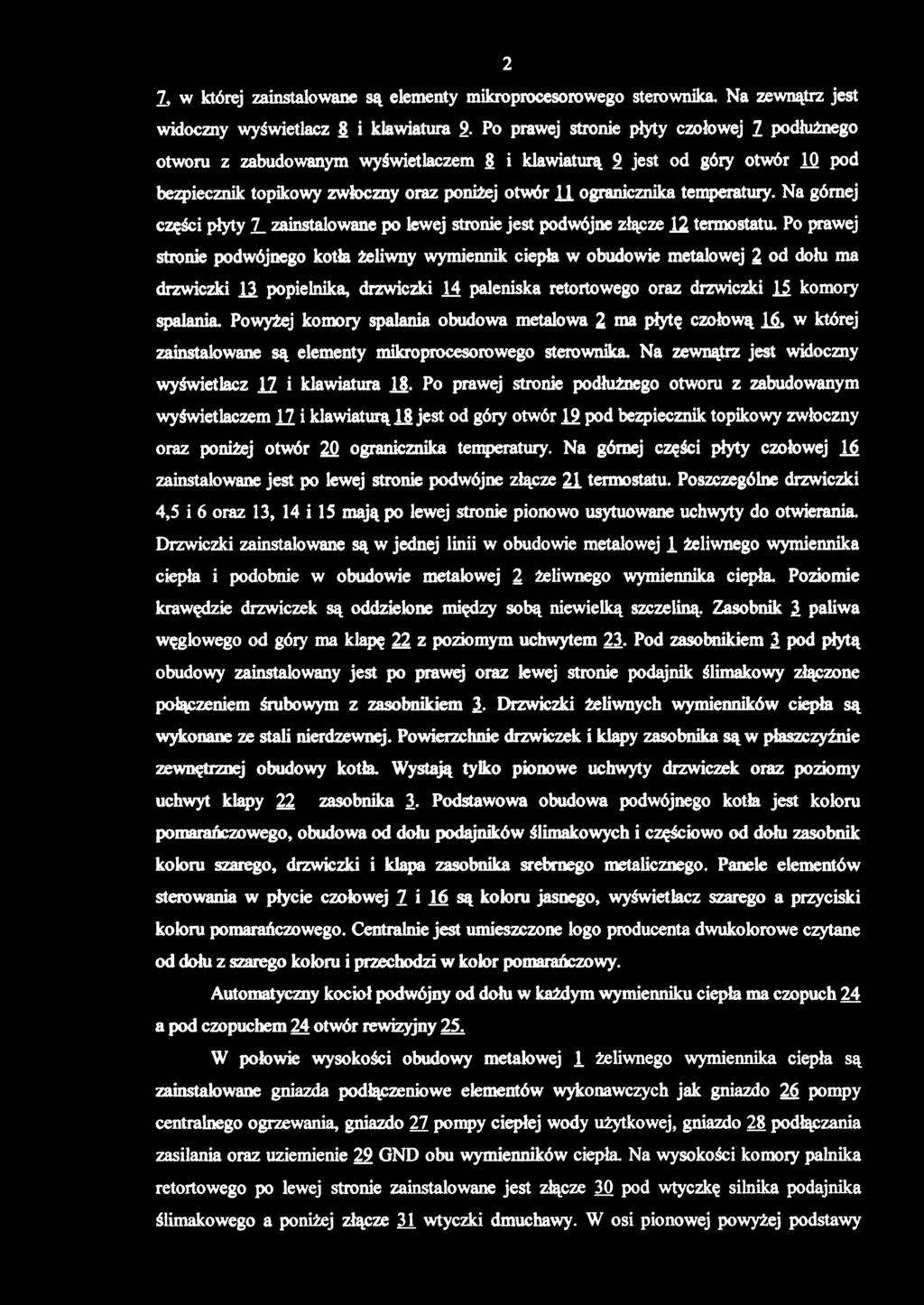

3 7, w której zainstalowane są elementy mikroprocesorowego sterownika. Na zewnątrz jest widoczny wyświetlacz 8 i klawiatura 2- Po prawej stronie płyty czołowej 2 podłużnego otworu z zabudowanym wyświetlaczem & i klawiaturą 2 jest od góry otwór 10 pod bezpiecznik topikowy zwłoczny oraz poniżej otwór 11 ogranicznika temperatury. Na górnej części płyty 7_ zainstalowane po lewej stronie jest podwójne złącze 12 termostatu. Po prawej stronie podwójnego kotła żeliwny wymiennik ciepła w obudowie metalowej 2 od dołu ma drzwiczki 12 popielnika, drzwiczki 14 paleniska retortowego oraz drzwiczki li komory spalania. Powyżej komory spalania obudowa metalowa 2 ma płytę czołową w której zainstalowane są elementy mikroprocesorowego sterownika. Na zewnątrz jest widoczny wyświetlacz 12 i klawiatura 1. Po prawej stronie podłużnego otworu z zabudowanym wyświetlaczem 12 i klawiaturą Ifi jest od góry otwór 12 pod bezpiecznik topikowy zwłoczny oraz poniżej otwór 20. ogranicznika temperatury. Na górnej części płyty czołowej 1 zainstalowane jest po lewej stronie podwójne złącze 21 termostatu. Poszczególne drzwiczki 4,5 i 6 oraz 13, 14 i 15 mają po lewej stronie pionowo usytuowane uchwyty do otwierania. Drzwiczki zainstalowane są w jednej linii w obudowie metalowej 1 żeliwnego wymiennika ciepła i podobnie w obudowie metalowej 2 żeliwnego wymiennika ciepła. Poziomie krawędzie drzwiczek są oddzielone między sobą niewielką szczeliną. Zasobnik 2 paliwa węglowego od góry ma klapę 22 z poziomym uchwytem 23. Pod zasobnikiem 2 pod płytą obudowy zainstalowany jest po prawej oraz lewej stronie podajnik ślimakowy złączone połączeniem śrubowym z zasobnikiem 2. Drzwiczki żeliwnych wymienników ciepła są wykonane ze stali nierdzewnej. Powierzchnie drzwiczek i klapy zasobnika są w płaszczyźnie zewnętrznej obudowy kotła. Wystają tylko pionowe uchwyty drzwiczek oraz poziomy uchwyt klapy 22 zasobnika 2- Podstawowa obudowa podwójnego kotła jest koloru pomarańczowego, obudowa od dołu podajników ślimakowych i częściowo od dołu zasobnik koloru szarego, drzwiczki i klapa zasobnika srebrnego metalicznego. Panele elementów sterowania w płycie czołowej 7 i 16 są koloru jasnego, wyświetlacz szarego a przyciski koloru pomarańczowego. Centralnie jest umieszczone logo producenta dwukolorowe czytane od dołu z szarego kobra i przechodzi w kolor pomarańczowy. Automatyczny kocioł podwójny od dołu w każdym wymienniku ciepła ma czopuch 24 a pod czopuchem 24 otwór rewizyjny 25. W połowie wysokości obudowy metalowej 1 żeliwnego wymiennika ciepła są zainstalowane gniazda podłączeniowe elementów wykonawczych jak gniazdo 26 pompy centralnego ogrzewania, gniazdo 27 pompy ciepłej wody użytkowej, gniazdo 28 podłączania zasilania oraz uziemienie 29 GND obu wymienników ciepła. Na wysokości komory palnika retortowego po lewej strome zainstalowane jest złącze 30 pod wtyczkę silnika podajnika ślimakowego a poniżej złącze 21 wtyczki dmuchawy. W osi pionowej powyżej podstawy

4 komory palnika retortowego jest zainstalowany krociec 32 powrotu wody obiegowej, podkowy dolnej płaszczowego wymiennika ciepła a powyżej połączenie 22 pomiędzy króćcem podkowy górnej płaszczowego wymiennika ciepła oraz żeliwnego wymiennika ciepła. Poniżej podkowy dolnej jest po prawej krociec 34 zaworu spustowego wody obiegowej. W połowie wysokości obudowy metalowej 2 żeliwnego wymiennika ciepła jest zainstalowane gniazdo 35 podłączeniowe pompy centralnego ogrzewania, gniazdo 36 pompy ciepłej wody użytkowej, gniazdo 32 podłączenia zasilania oraz uziemienia 22 GND obu wymienników ciepła. Na wysokości komory palnika retortowego po prawej stronie zainstalowane jest złącze 38 pod wtyczkę silnika podajnika ślimakowego a poniżej złącze 39 wtyczki dmuchawy. W osi pionowej powyżej podstawy komory palnika retortowego jest zainstalowany krociec 40 powrotu wody obiegowej, podkowy dolnej płaszczowego wymiennika ciepła a powyżej połączenie 41 pomiędzy króćcem podkowy górnej płaszczowego wymiennika ciepła oraz żeliwnego wymiennika ciepła. Poniżej podkowy dolnej jest po lewej stronie krociec 42 zaworu spustowego wody obiegowej. Od góry w obudowie metalowej 1 zabudowany jest symetrycznie krociec 43 zasilania oraz podobnie w obudowie metalowej 2 krociec zasilania 44. Cechy istotne wzoru przemysłowego Automatyczny podwójny kocioł z palnikami retortowymi mający w obudowie metalowej żeliwne wymienniki ciepła oparte na komorach palników retortowych, wyróżnia się tym, że w oddzielnej obudowie metalowej wymienniki ciepła umieszczone są po bokach zasobnika węgla usytuowanego centralnie pośrodku automatycznego podwójnego kotła. Automatyczny podwójny kocioł wyróżnia się także tym, że w obudowie metalowej drzwiczki popielnika paleniska retortowego oraz komory spalania są zainstalowane w jednej linii i powierzchnie drzwiczek są w płaszczyźnie zewnętrznej obudowy metalowej kotła. Automatyczny podwójny kocioł, wyróżnia się tym, że zasobnik paliwa węglowego od góry ma klapę z poziomym uchwytem. Automatyczny podwójny kocioł, wyróżnia się tym, że podstawowa metalowa obudowa z przodu ma kolor pomarańczowy, obudowa od dołu podajników ślimakowych i częściowo od dołu zasobnik kolor szary, drzwiczki i klapa zasobnika srebrzysto-metalowy panele elementów sterowania w płaszczyźnie czołowej są koloru jasnego, wyświetlacz szarego a przyciski klawiatury koloru pomarańczowego. Centralnie jest usytuowane logo producenta czytane od dołu z szarego koloru.

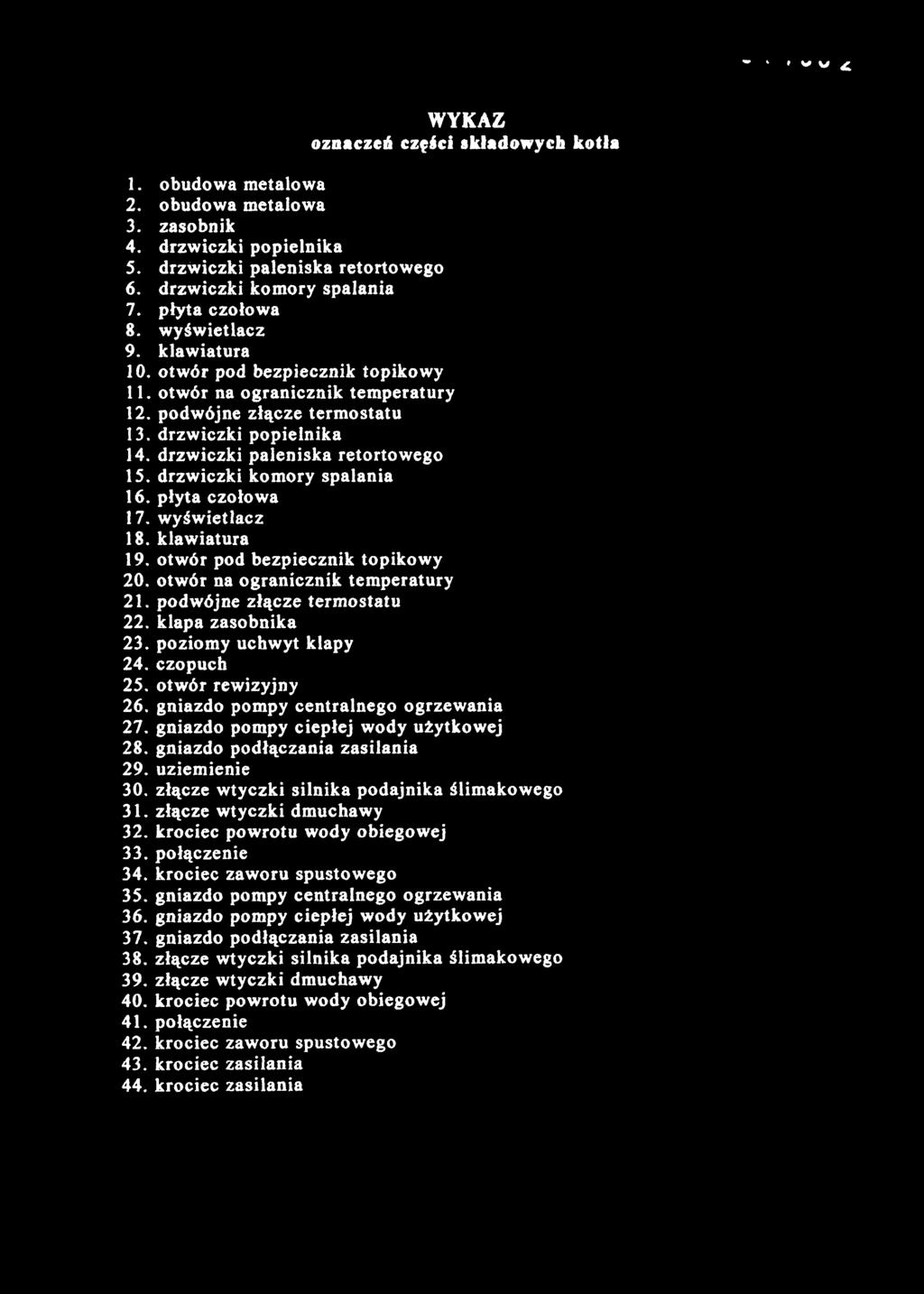

5 WYKAZ oznaczeń częśc i składowyc h kotł a 1. obudowa metalowa 2. obudowa metalowa 3. zasobnik 4. drzwiczki popielnika 5. drzwiczki paleniska retortowego 6. drzwiczki komory spalania 7. płyta czołowa 8. wyświetlacz 9. klawiatura 10. otwór pod bezpiecznik topikowy 11. otwór na ogranicznik temperatury 12. podwójne złącze termostatu 13. drzwiczki popielnika 14. drzwiczki paleniska retortowego 15. drzwiczki komory spalania 16. płyta czołowa 17. wyświetlacz 18. klawiatura 19. otwór pod bezpiecznik topikowy 20. otwór na ogranicznik temperatury 21. podwójne złącze termostatu 22. klapa zasobnika 23. poziomy uchwyt klapy 24.czopuch 25. otwór rewizyjny 26. gniazdo pompy centralnego ogrzewania 27. gniazdo pompy ciepłej wody użytkowej 28. gniazdo podłączania zasilania 29. uziemienie 30. złącze wtyczki silnika podajnika ślimakowego 31. złącze wtyczki dmuchawy 32. krociec powrotu wody obiegowej 33. połączenie 34. krociec zaworu spustowego 35. gniazdo pompy centralnego ogrzewania 36. gniazdo pompy ciepłej wody użytkowej 37. gniazdo podłączania zasilania 38. złącze wtyczki silnika podajnika ślimakowego 39. złącze wtyczki dmuchawy 40. krociec powrotu wody obiegowej 41. połączenie 42. krociec zaworu spustowego 43. krociec zasilania 44. krociec zasilania

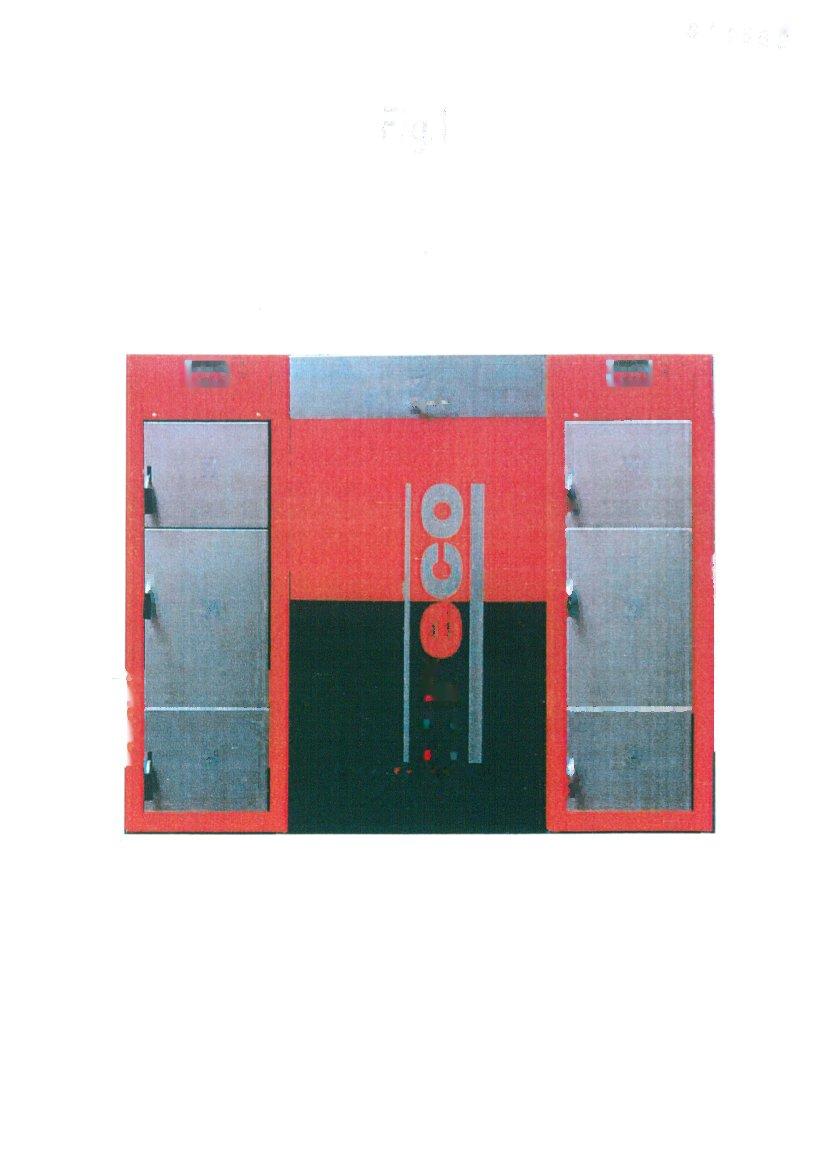

6 Fig.1

7 Fig.2

8 Fig.3
