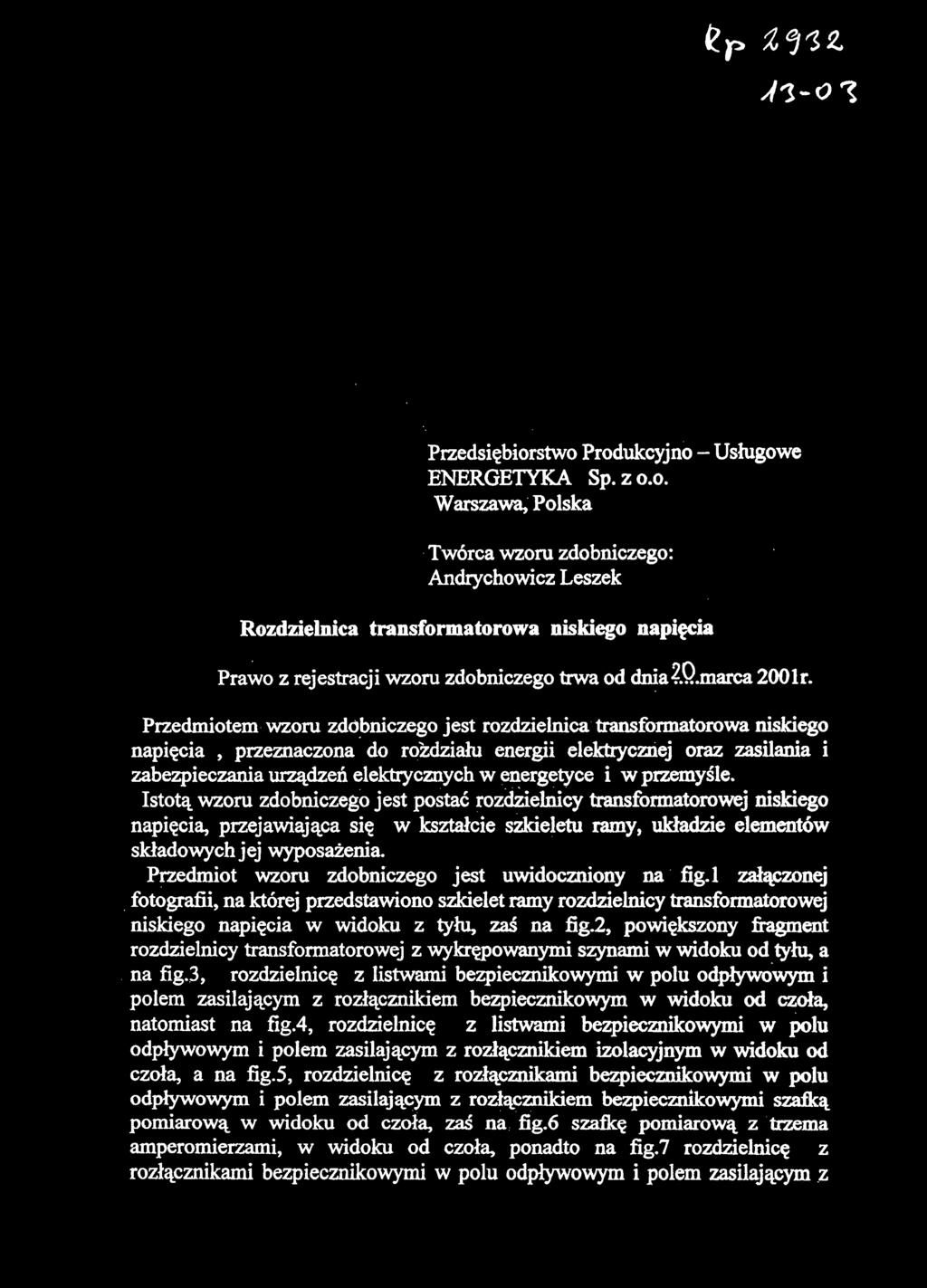

2 Przedsiębiorstwo Produkcyjno - Usługowe ENERGETYKA Sp.zo.o. Warszawa, Polska Twórca wzoru zdobniczego: Andrychowicz Leszek Rozdzielnica transformatorow a niskieg o napięci a Prawo z rejestracji wzoru zdobniczego trwa od dnia?.q. marca 2001r. Przedmiotem wzoru zdobniczego jest rozdzielnica transformatorowa niskiego napięcia, przeznaczona do rozdziału energii elektrycznej oraz zasilania i zabezpieczania urządzeń elektrycznych w energetyce i w przemyśle. Istotą wzoru zdobniczego jest postać rozdzielnicy transformatorowej niskiego napięcia, przejawiająca się w kształcie szkieletu ramy, układzie elementów składowych jej wyposażenia. Przedmiot wzoru zdobniczego jest uwidoczniony na fig.l załączonej fotografii, na której przedstawiono szkielet ramy rozdzielnicy transformatorowej niskiego napięcia w widoku z tyłu, zaś na fig.2, powiększony fragment rozdzielnicy transformatorowej z wykrępowanymi szynami w widoku odtyłu,a na fig.3, rozdzielnicę z listwami bezpiecznikowymi w polu odpływowym i polem zasilającym z rozłącznikiem bezpiecznikowym w widoku od czoła, natomiast na fig.4, rozdzielnicę z listwami bezpiecznikowymi w polu odpływowym i polem zasilającym z rozłącznikiem izolacyjnym w widoku od czoła, a na fig.5, rozdzielnicę z rozłącznikami bezpiecznikowymi w polu odpływowym i polem zasilającym z rozłącznikiem bezpiecznikowymi szafką pomiarową w widoku od czoła, zaś na fig.6 szafkę pomiarową z trzema amperomierzami, w widoku od czoła, ponadto na fig.7 rozdzielnicę z rozłącznikami bezpiecznikowymi w polu odpływowym i polem zasilającym z

3 rozłącznikiem izolacyjnym oraz szafką pomiarową w widoku od czoła, zaś na fig.8 szafkę pomiarową z jednym amperomierzem, w widoku od czoła, a na fig.9 szafkę pomiarową i licznikową z trzema amperomierzami, w widoku od czoła, natomiast na fig. 10 szafkę pomiarową i licznikową z jednym amperomierzem, w widoku od czoła, a na fig.l 1 tablicę licznikową dla jednego licznika w widoku od czoła, zaś na fig. 12 tablicę licznikową dla dwóch liczników w widoku od czoła, ponadto na fig. 13 skrzynkę licznikową w widoku od czoła, a na fig. 14 trzecią odmianę rozdzielnicy z rozłącznikami bezpiecznikowymi w polu odpływowym w widoku od czoła, zaś na fig. 15, czwartą odmianę rozdzielnicy z listwami bezpiecznikowymi w widoku od czoła. Pokazana na fig. 1 i fig.2 fotografii rozdzielnica ma ramę szkieletową, której składowe elementy mocowane są za pomocą połączeń śrubowych, złożoną z profili o dużej sztywności, wewnątrz której są usytuowane pola odpływowe, zaś na ramie szkieletowej umieszczone jest pole zasilające. Pionowe profile, stanowią słupki w kształcie ceownika i szerokości większej od pozostałych profili, zamknięte od góry profilem poziomym w postaci listwy w kształcie ceownika i szerokości większej od pozostałych profili, które osadzone są na stopkach, z otworami mocującymi do podłoża, w postaci kątownika, połączonych śrubowo, w obszarze których umieszczony jest poziomy profil w postaci listwy rozpierającej w kształcie ceownika z wywiniętym brzegiem w którym na długości wykonane są otwory do mocowania kabli, wraz z uchwytami kablowymi. Nad listwą rozpierającą na jednym słupku zamocowany jest śrubowo płaskownik miedziany, służący do uziemienia rozdzielnicy, a nad nim poziomo jest zamocowana w postaci płaskownika, na izolatorach, szyna miedziana z zaciskami przewodów zerujących pola odpływowego i połączona z nim pionowo usytuowana szyna miedziana w postaci płaskownika, zakończona zaciskiem przewodu zerującego rozdzielnicy, a nad nim profil poziomy w postaci listwy o kształcie ceownika z wywiniętymi brzegami zamocowany śrubowo w słupkach, ograniczający od dołu pole odpływowe, w którym jednym końcem zamocowane są śrubowo dwa kątowniki profili pionowych w postaci kątowników, zamocowanych śrubowo na swej długości w górnym profilu poziomym ze wzmocnieniem poziomymi kątownikami zamocowanymi śrubowo w górnym profilu poziomym i służące do mocowania elementów pola zasilającego. Pomiędzy górnym profilem poziomym a profilem ograniczającym od dołu pola odpływowe umieszczone są w ostępach dwa poziome profile w postaci listew o kształcie ceownika z otworami do mocowania listew rozłącznikowych bezpiecznikowych lub listew bezpiecznikowych, wyposażonych w zaciski do bezpośredniego przyłączenia żył kabli, oraz trzy szyny odpływowe wykonane z płaskownika miedzianego po jednej dla każdej z faz trójfazowej rozdzielnicy, usytuowane poziomo, do których podłączone są śrubowo jednym zaciskiem rozłączniki bezpiecznikowe, bądź bezpieczniki. Do szyn usytuowanych poziomo, podłączone są śrubowo, odpowiednio wykrępowane szyny pionowe wykonane z płaskownika miedzianego, połączone

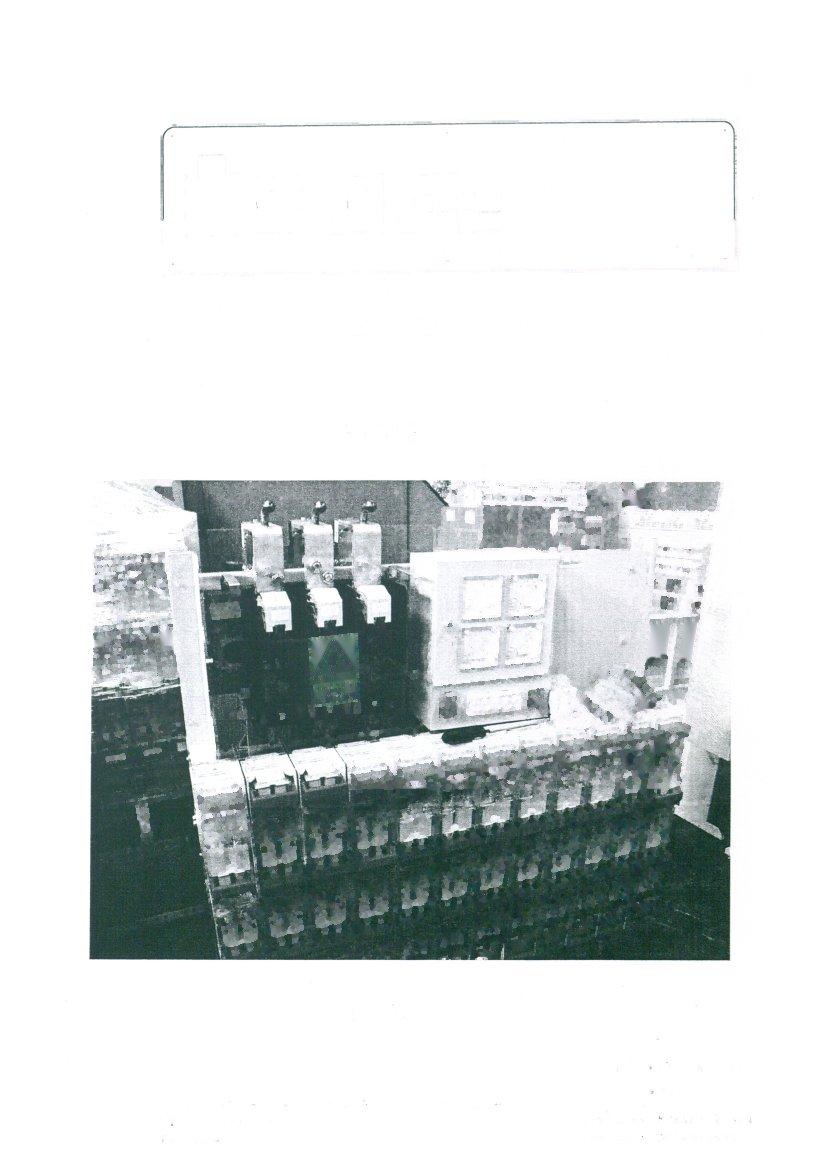

4 z polem zasilającym, umieszczonym na ramie szkieletowej, przy czym wszystkie profile szkieletu ramy, mają zaokrąglone naroża i poryte są powłoką lakierniczą. Na fig.l i fig.2 fotografii oraz fig.3 rysunku pokazana rozdzielnica, ma pole zasilające złożone z bezpiecznikowego rozłącznika mocy oraz umieszczonej obok listwy z gniazda instalacyjnego i zabezpieczenia gniazda instalacyjnego. Pierwsza odmiana rozdzielnicy pokazana na fig.l, fig.2 fotografii i fig.4 rysunku ma pole zasilające złożone z rozłącznika izolacyjnego oraz umieszczonej obok listwy z gniazda instalacyjnego i zabezpieczenia gniazda instalacyjnego. Druga odmiana rozdzielnicy pokazana na fig.l, fig.2, fig.5 fotografii i fig.6 rysunku, ma pole zasilające złożone z rozłącznika głównego albo wyłącznika oraz bezpiecznikowego rozłącznika mocy, obudowane w szafce oraz z szafki pomiarowej, która wyposażona jest w osłonę, w drzwiczkach której są umieszczone zamek mechaniczny pod klucz oraz woltomierz 1 i trzy amperomierze 2 w obudowach w kształcie czworoboku, zaś pod nimi w osobnej listwie umieszczone są gniazdo instalacyjne 3, zabezpieczenie obwodu woltomierza 5, zabezpieczenie gniazda instalacyjnego 6 i zabezpieczenie obwodu oświetlenia stacji 7 oraz przełącznik woltomierza 4. Trzecia odmiana rozdzielnicy pokazana na fig.l, fig.2 fotografii i fig.6 oraz fig.7 rysunku ma pole zasilające złożone z rozłącznika izolacyjnego, obudowanego w szafce oraz szafki pomiarowej, która wyposażona jest w osłonę, w drzwiczkach której są umieszczone zamek mechaniczny pod klucz oraz woltomierz l i trzy amperomierze 2 w obudowach w kształcie czworoboku, zaś pod nimi w osobnej listwie umieszczone są gniazdo instalacyjne 3, zabezpieczenie obwodu woltomierza 5, zabezpieczenie gniazda instalacyjnego 6 i zabezpieczenie obwodu oświetlenia stacji 7_oraz przełącznik woltomierza 4. Czwarta rozdzielnica pokazana na fig.l, fig.2 fotografii oraz fig.8 rysunku szafka pomiarowa, wyposażona jest w osłonę, w drzwiczkach której są umieszczone zamek mechaniczny pod klucz oraz woltomierz 1 i amperomierz 2 w obudowach w kształcie czworoboku, zaś pod nimi umieszczone są przełącznik woltomierza 4_ i przełącznik amperomierza 5, natomiast w osobnej listwie pod nimi umieszczone są gniazdo instalacyjne 3, zabezpieczenie obwodu woltomierza 6, zabezpieczenie gniazda instalacyjnego 7 i zabezpieczenie obwodu oświetlenia stacji 8. Pokazana nafig.9 rysunku szafką pomiarowa i licznikowa jest odmianą szafki pomiarowej, pokazanej na fig.6 rysunku i wyposażona jest w osłonę, w drzwiczkach której są umieszczone zamek mechaniczny pod klucz oraz woltomierz i i trzy amperomierze 2 w obudowach w kształcie czworoboku, zaś pod nimi w osobnej listwie umieszczone są gniazdo instalacyjne 3, zabezpieczenie obwodu woltomierza 5, zabezpieczenie gniazda instalacyjnego 6, zabezpieczenie obwodu oświetlenia stacji 7, lampki sygnalizujące obecność

5 napięcia w obwodzie licznika energii 8, wyłącznik instalacyjny w obwodzie licznika energii 9 oraz przełącznik woltomierza 4. Pokazana na fig. 10 rysunku szafką pomiarowa i licznikowa jest odmianą szafki pomiarowej, pokazanej na fig.7 rysunku i wyposażona jest w osłonę, w drzwiczkach której są umieszczone zamek mechaniczny pod klucz oraz woltomierz i i amperomierz 2 w obudowach w kształcie czworoboku, zaś pod nimi przełącznik woltomierza 4 i przełącznik amperomierza 5, natomiast w osobnej listwie pod nimi umieszczone są gniazdo instalacyjne 3, zabezpieczenie obwodu woltomierza 6 zabezpieczenie gniazda instalacyjnego 7, zabezpieczenie obwodu oświetlenia stacji 8 oraz lampki sygnalizujące obecność napięcia w obwodzie licznika energii 9, oraz wyłącznik instalacyjny w obwodzie licznika energii 10. Druga, trzecia i czwarta odmiana rozdzielnicy obok szafki pomiarowej i licznikowej na ramie szkieletowej w innym rozwiązaniu ma umieszczoną jedną albo dwie tablice licznikowe Ą do wmontowania licznika energii elektrycznej, osadzoną trwale na płycie B przymocowanej do ramy szkieletowej, jak uwidoczniono na fig. 11 i fig. 12 załączonego rysunku. Piąta odmiana rozdzielnicy pokazana na fig. 11,fig.12 ifig.13 rysunku pole zasilające złożone jest z rozłącznika izolacyjnego, obudowanego w szafce na ramie szkieletowej ma umieszczone jedną lub dwie tablice licznikowe Ą, do wmontowania licznika energii elektrycznej, osadzone trwale na płycie B przymocowanej do ramy szkieletowej, pod którymi jest umieszczona skrzynka licznikowa, zawierająca gniazdo instalacyjne i, zabezpieczenie obwodu licznika energii 2, zabezpieczenie gniazda instalacyjnego 3, zabezpieczenie obwodu oświetlenia stacji 4, lampki sygnalizujące obecność napięcia w obwodzie licznika energii 5 i wyłącznik instalacyjny w obwodzie licznika 6. W rozdzielnicy, pierwszej, drugiej, trzeciej, czwartej i piątej odmiany rozdzielnicy pole odpływowe wyposażone jest w rozłączniki bezpiecznikowe, rozłączane jednobiegunowo, wyposażone w zaciski do bezpośredniego przyłączenia żył kablowych, jak uwidoczniono nafig.14 załączonej fotografii, albo pole odpływowe wyposażone jest w listwy bezpiecznikowe wyposażone w zaciski do bezpośredniego przyłączenia żył kablowych, jak uwidoczniono na fig. 15 załączonej fotografii. Zastrzeżenia ochronne 1. Rozdzielnica transformatorowa niskiego napięcia, zawierająca rozłącznik główny lub wyłącznik, bezpiecznikowy rozłącznik mocy, rozłącznik mocy, listwowy rozłącznik bezpiecznikowy, szyny zbiorcze i połączeniowe oraz osłony i profile izolacyjno - ochronne elementów znajdujących się pod napięciem, umocowane w ramie, znamienna tym, że ma ramę szkieletową,

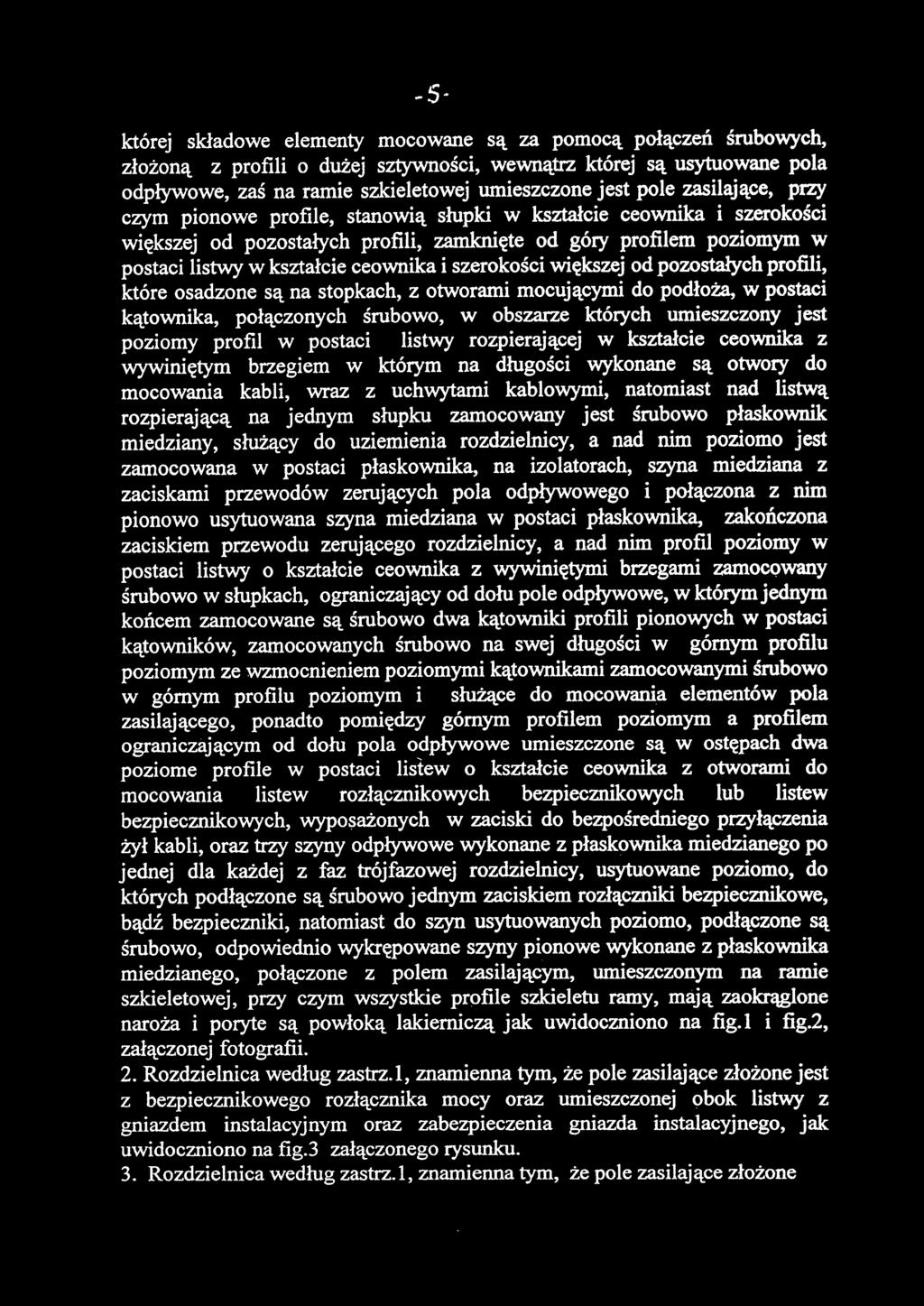

6 której składowe elementy mocowane są za pomocą połączeń śrubowych, złożoną z profili o dużej sztywności, wewnątrz której są usytuowane pola odpływowe, zaś na ramie szkieletowej umieszczone jest pole zasilające, przy czym pionowe profile, stanowią słupki w kształcie ceownika i szerokości większej od pozostałych profili, zamknięte od góry profilem poziomym w postaci listwy w kształcie ceownika i szerokości większej od pozostałych profili, które osadzone są na stopkach, z otworami mocującymi do podłoża, w postaci kątownika, połączonych śrubowo, w obszarze których umieszczony jest poziomy profil w postaci listwy rozpierającej w kształcie ceownika z wywiniętym brzegiem w którym na długości wykonane są otwory do mocowania kabli, wraz z uchwytami kablowymi, natomiast nad listwą rozpierającą na jednym słupku zamocowany jest śrubowo płaskownik miedziany, służący do uziemienia rozdzielnicy, a nad nim poziomo jest zamocowana w postaci płaskownika, na izolatorach, szyna miedziana z zaciskami przewodów zerujących pola odpływowego i połączona z nim pionowo usytuowana szyna miedziana w postaci płaskownika, zakończona zaciskiem przewodu zerującego rozdzielnicy, a nad nim profil poziomy w postaci listwy o kształcie ceownika z wywiniętymi brzegami zamocowany śrubowo w słupkach, ograniczający od dołu pole odpływowe, w którym jednym końcem zamocowane są śrubowo dwa kątowniki profili pionowych w postaci kątowników, zamocowanych śrubowo na swej długości w górnym profilu poziomym ze wzmocnieniem poziomymi kątownikami zamocowanymi śrubowo w górnym profilu poziomym i służące do mocowania elementów pola zasilającego, ponadto pomiędzy górnym profilem poziomym a profilem ograniczającym od dołu pola odpływowe umieszczone są w ostępach dwa poziome profile w postaci listew o kształcie ceownika z otworami do mocowania listew rozłącznikowych bezpiecznikowych lub listew bezpiecznikowych, wyposażonych w zaciski do bezpośredniego przyłączenia żył kabli, oraz trzy szyny odpływowe wykonane z płaskownika miedzianego po jednej dla każdej z faz trójfazowej rozdzielnicy, usytuowane poziomo, do których podłączone są śrubowo jednym zaciskiem rozłączniki bezpiecznikowe, bądź bezpieczniki, natomiast do szyn usytuowanych poziomo, podłączone są śrubowo, odpowiednio wykrępowane szyny pionowe wykonane z płaskownika miedzianego, połączone z polem zasilającym, umieszczonym na ramie szkieletowej, przy czym wszystkie profile szkieletu ramy, mają zaokrąglone naroża i poryte są powłoką lakierniczą jak uwidoczniono na fig.l i fig.2, załączonej fotografii. 2. Rozdzielnica według zastrz.l, znamienna tym, że pole zasilające złożone jest z bezpiecznikowego rozłącznika mocy oraz umieszczonej obok listwy z gniazdem instalacyjnym oraz zabezpieczenia gniazda instalacyjnego, jak uwidoczniono na fig.3 załączonego rysunku. 3. Rozdzielnic a według zastrz.l, znamienna tym, ż e pole zasilające złożone

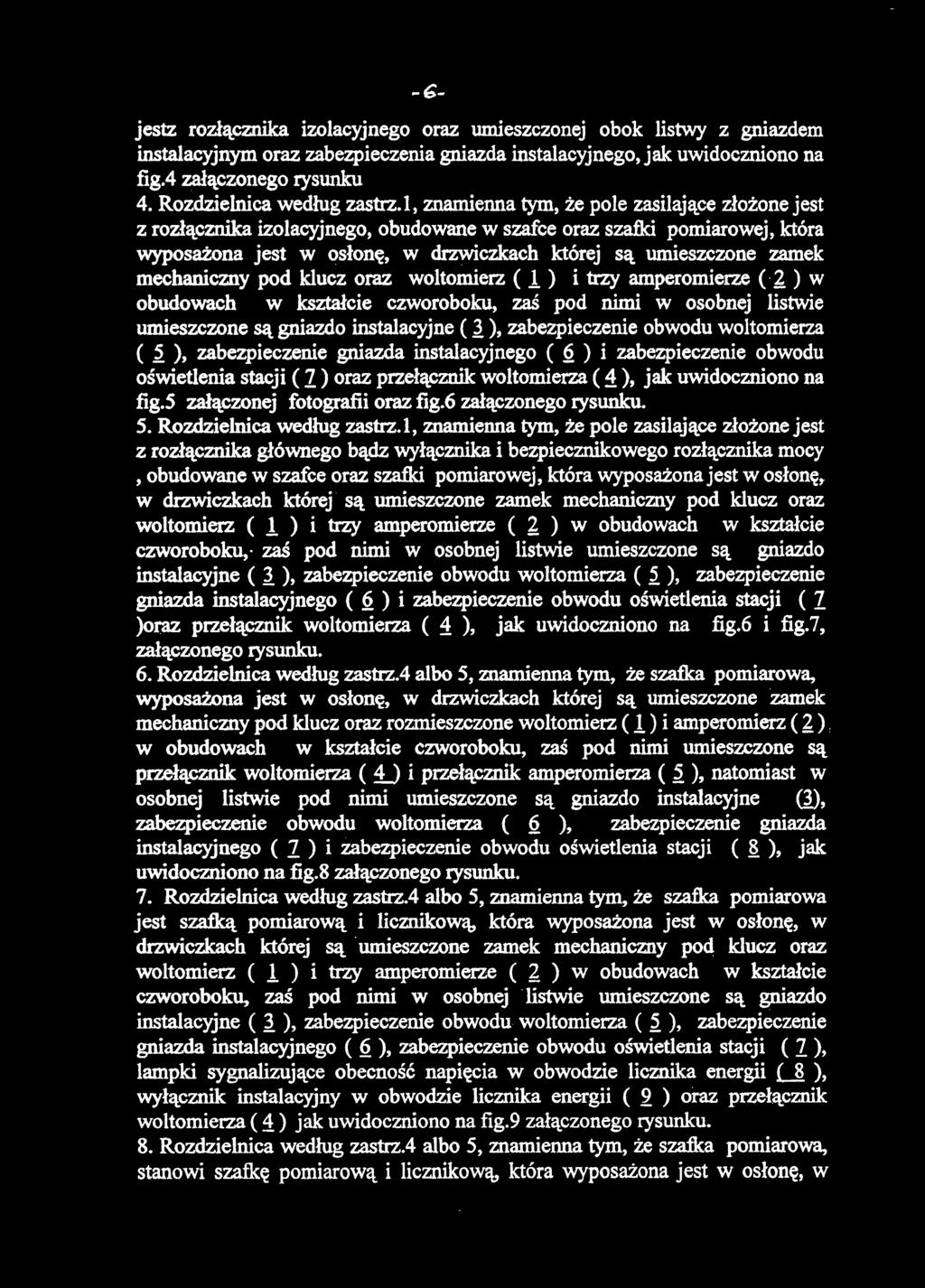

7 jestz rozłącznika izolacyjnego oraz umieszczonej obok listwy z gniazdem instalacyjnym oraz zabezpieczenia gniazda instalacyjnego, jak uwidoczniono na fig.4 załączonego rysunku 4. Rozdzielnica według zastrz.l, znamienna tym, że pole zasilające złożone jest z rozłącznika izolacyjnego, obudowane w szafce oraz szafki pomiarowej, która wyposażona jest w osłonę, w drzwiczkach której są umieszczone zamek mechaniczny pod klucz oraz woltomierz ( 1) i trzy amperomierze ( 2 ) w obudowach w kształcie czworoboku, zaś pod nimi w osobnej listwie umieszczone są gniazdo instalacyjne (3 ), zabezpieczenie obwodu woltomierza ( 5 ), zabezpieczenie gniazda instalacyjnego ( 6 ) i zabezpieczenie obwodu oświetlenia stacji (1_) oraz przełącznik woltomierza (4 ), jak uwidoczniono na fig.5 załączonej fotografii oraz fig.6 załączonego rysunku. 5. Rozdzielnica według zastrz.l, znamienna tym, że pole zasilające złożone jest z rozłącznika głównego bądz wyłącznika i bezpiecznikowego rozłącznika mocy, obudowane w szafce oraz szafki pomiarowej, która wyposażona jest w osłonę, w drzwiczkach której są umieszczone zamek mechaniczny pod klucz oraz woltomierz ( I ) i trzy amperomierze ( 2 ) w obudowach w kształcie czworoboku,- zaś pod nimi w osobnej listwie umieszczone są gniazdo instalacyjne ( 3 ), zabezpieczenie obwodu woltomierza ( 5 ), zabezpieczenie gniazda instalacyjnego ( 6 ) i zabezpieczenie obwodu oświetlenia stacji ( 7 )oraz przełącznik woltomierza ( 4 ), jak uwidoczniono na fig.6 i fig.7, załączonego rysunku. 6. Rozdzielnica według zastrz.4 albo 5, znamienna tym, że szafka pomiarowa, wyposażona jest w osłonę, w drzwiczkach której są umieszczone zamek mechaniczny pod klucz oraz rozmieszczone woltomierz ( i) i amperomierz ( 2) w obudowach w kształcie czworoboku, zaś pod nimi umieszczone są przełącznik woltomierza ( 4_) i przełącznik amperomierza ( 5 ), natomiast w osobnej listwie pod nimi umieszczone są gniazdo instalacyjne (3), zabezpieczenie obwodu woltomierza ( 6 ), zabezpieczenie gniazda instalacyjnego ( 7 ) i zabezpieczenie obwodu oświetlenia stacji ( 8 ), jak uwidoczniono na fig.8 załączonego rysunku. 7. Rozdzielnica według zastrz.4 albo 5, znamienna tym, że szafka pomiarowa jest szafką pomiarową i licznikową, która wyposażona jest w osłonę, w drzwiczkach której są umieszczone zamek mechaniczny pod klucz oraz woltomierz ( I ) i trzy amperomierze ( 2 ) w obudowach w kształcie czworoboku, zaś pod nimi w osobnej listwie umieszczone są gniazdo instalacyjne ( 3 ), zabezpieczenie obwodu woltomierza ( 5 ), zabezpieczenie gniazda instalacyjnego ( 6 ), zabezpieczenie obwodu oświetlenia stacji ( 7 ), lampki sygnalizujące obecność napięcia w obwodzie licznika energii (_8 ), wyłącznik instalacyjny w obwodzie licznika energii ( 9 ) oraz przełącznik woltomierza ( 4 ) jak uwidoczniono na fig.9 załączonego rysunku. 8. Rozdzielnica według zastrz.4 albo 5, znamienna tym, że szafka pomiarowa, stanowi szafkę pomiarową i licznikową, która wyposażona jest w osłonę, w

8 drzwiczkach której są umieszczone zamek mechaniczny pod klucz oraz woltomierz (I) i amperomierz ( 2 ) w obudowach w kształcie czworoboku, zaś pod nimi przełącznik woltomierza ( 4 ) i przełącznik amperomierza ( 5 ), natomiast w osobnej listwie pod nimi umieszczone są gniazdo instalacyjne ( 3 ), zabezpieczenie obwodu woltomierza (6) zabezpieczenie gniazda instalacyjnego ( 7 ), zabezpieczenie obwodu oświetlenia stacji ( 8 ) oraz lampki sygnalizujące obecność napięcia w obwodzie licznika energii ( 9 ), i wyłącznik instalacyjny w obwodzie licznika energii ( 10 ), jak uwidoczniono na fig. 10 załączonego rysunku. 9. Rozdzielnica według zastrz. 7 albo 8, znamienna tym, że obok szafki pomiarowej i licznikowej na ramie szkieletowej ma umieszczoną jedną albo dwie tablice licznikowe ( Ą ) do wmontowania licznika energii elektrycznej, osadzoną trwale na płycie ( B ) przymocowanej do ramy szkieletowej, jak uwidoczniono na fig. 11 i fig. 12 załączonego rysunku. 10. Rozdzielnica według zastrz. 1, znamienna tym, że pole zasilające złożone z rozłącznika izolacyjnego, obudowanego w szafce na ramie szkieletowej ma umieszczone jedną lub dwie tablice licznikowe ( A), do wmontowania licznika energii elektrycznej, osadzone trwale na płycie ( B ) przymocowanej do ramy szkieletowej, pod którymi jest umieszczona skrzynka licznikowa, zawierająca gniazdo instalacyjne ( 1 ), zabezpieczenie obwodu licznika energii ( 2 ), zabezpieczenie gniazda instalacyjnego ( 3 ), zabezpieczenie obwodu oświetlenia stacji ( 4 ), lampki sygnalizujące obecność napięcia w obwodzie licznika energii ( 5 ) i wyłącznik instalacyjny w obwodzie licznika ( 6 ), jak uwidoczniono na fig. 11,fig.12 ifig.13 załączonego rysunku. 11. Rozdzielnica według zastrz. 1, znamienna tym, że pole odpływowe wyposażone jest w rozłączniki bezpiecznikowe, rozłączane jednobiegunowo, wyposażone w zaciski do bezpośredniego przyłączenia żył kablowych, jak uwidoczniono nafig.14 załączonej fotografii. 12. Rozdzielnica według zastrz. 1, znamienna tym, że pole odpływowe wyposażone jest w listwy bezpiecznikowe wyposażone w zaciski do bezpośredniego przyłączenia żył kablowych, jak uwidoczniono na fig. 15 załączonej fotografii.
