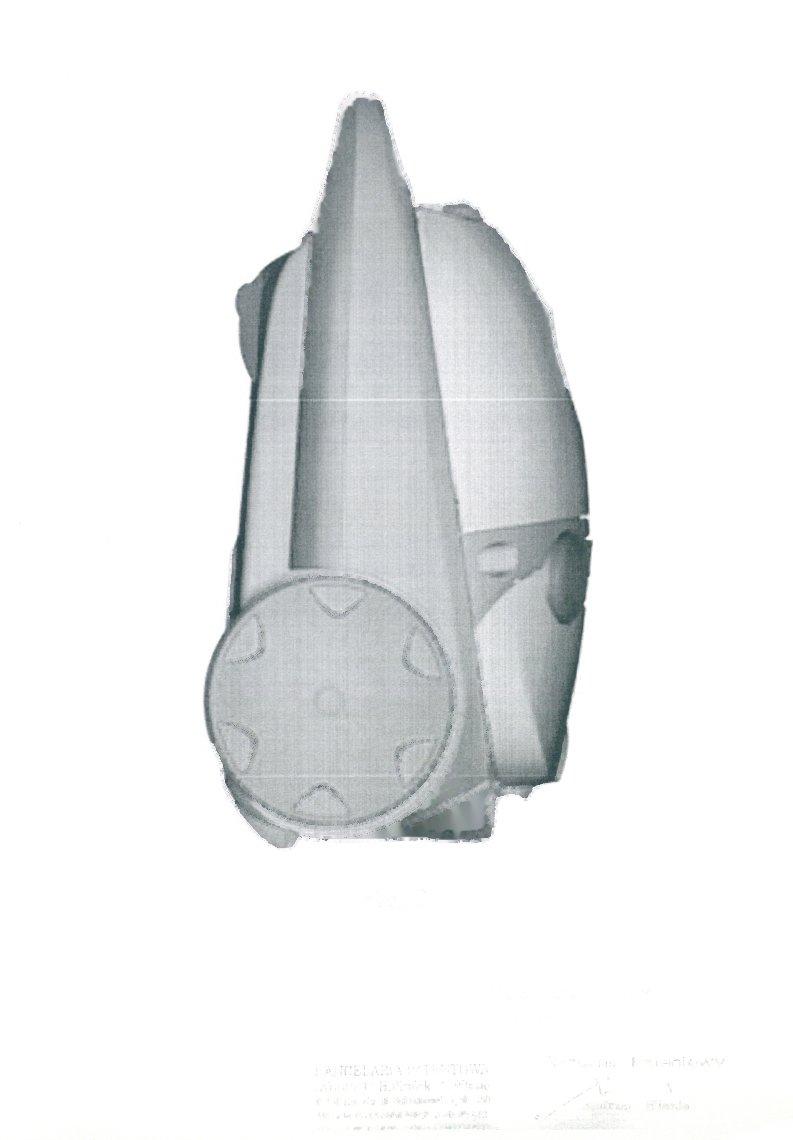

2 Zelmer Rzeszów, Polska Odkurzacz Prawo rejestracji wzoru zdobniczego trwa od 20 kwietnia 2001 r. Przedmiotem wzoru zdobniczego jest odkurzacz do użytku w gospodarstwie domowym.. Istotę wzoru stanowi nowa postać odkurzacza przejawiająca się w jego kształcie zewnętrznym. Przedmiot wzoru pokazano w załączonym materiale ilustracyjnym, na którym fig. 1 - przedstawia odkurzacz w widoku od jego lewego boku, fig. 2 - odkurzacz w widoku od jego prawego boku, fig. 3 odkurzacz w widoku od jego przedniej strony, fig. 4 - odkurzacz w widoku od jego tylnej strony, fig. 5 - odkurzacz w widoku od jego górnej strony, fig. 6 - odkurzacz w widoku od jego dolnej strony, fig. 7 - odkurzacz w widoku perspektywicznym od jego prawego boku, od przodu i od jego górnej strony. Odkurzacz według wzoru jest symetryczną bryłą zbudowaną na bazie prostopadłościanu o zbliżonym do prostokąta w przekroju poprzecznym, a górne krawędzie i narożniki biyły odkurzacza są zaokrąglone. Bryła odkurzacza ma pionową, wzdłużną płaszczyznę symetrii, a mniej więcej w 1/3 długości bryła odkurzacza jest podzielona na przednią i tyl-

3 ną część, które są rozgraniczone linią podziału biegnącą dookoła górnej i obu bocznych powierzchni bryły odkurzacza. W widoku z góry przednia i tylna część bryły odkurzacza jest oddzielona wąskim paskiem o innym odcieniu, który od strony przedniej części biegnie linią prostą, a od strony tylnej części biegnie linią zbliżoną do fali. W lewej części paska jest lekko wystający element w kształcie wypukłej czaszy, który wpasowany jest częściowo w pasek, a częściowo w tylną część bryły odkurzacza, a poniżej wypukłego elementu w powierzchni paska jest pionowe wgłębienie. Tylna część bryły odkurzacza w widoku od góry ma kontur zbliżony do prostokąta, którego boczne krawędzie łączą się z tylną krawędzią łagodnym łukiem, a kontur przedniej części bryły odkurzacza ma kształt zbliżony do paraboli, której wierzchołek jest wcięty łagodnym łukiem. Na powierzchni przedniej części bryły odkurzacza w osi leżącej w płaszczyźnie symetrii jest wgłębienie o powierzchni stożkowej, wewnątrz którego jest pionowe wgłębienie o kształcie odcinka rurowego o wewnętrznej powierzchni walcowej. W widoku z tyłu bryła odkurzacza ma kontur zbliżony do prostokąta, a górna krawędź ma postać łagodnego łuku opadającego na boczne krawędzie. Na powierzchni tylnej ścianki bryły odkurzacza, w lewej jej części, jest zaznaczony prostokąt, wewnątrz którego są cztery rzędy otworów w jego górnej strefie. Ponad prostokątem jest wąska strefa o innym odcieniu, z półkolistym wgłębieniem z osią w płaszczyźnie symetrii bryły odkurzacza. Po prawej stronie prostokąta z otworami jest zaznaczony mały prostokąt. W dolnej części tylnej ścianki są rozmieszczone symetrycznie dwa podłużne występy. W widoku z boku bryły odkurzacza boczne ścianki, o innym odcieniu w stosunku do górnej części bryły odkurzacza, mają postać zwężającego się stopniowo pasa, przebiegającego łagodnie od tylnej ścianki do przedniej części bryły odkurzacza, gdzie pas przechodzi we fragment torusa i wraz z przednią ścianką tworzy przelotowy otwór, dostosowany do przeciętnego rozmiaru dłoni dorosłego człowieka. Pas wraz z tylną ścianką bryły odkurzacza tworzy poziomą półkę. W tylnej strefie bocznych ścianek są wpasowane w pas tylne kółka bryły odkurzacza, mające na obwodzie rozmieszczone trójkątne, płytkie wgłębienia. W widoku od przodu przednia ścianka bryły odkurzacza ma w płaszczyźnie symetrii półeliptyczne wgłębienie ponad pasem. Dolna ścianka ma w przedniej części symetryczną element w kształcie czaszy, w którym jest małe przednie kółko jezdne, przesunięte względem środka elementu. Z lewej strony dolna ścianka ma podłużne gniazdo zawieszakowe. Celem wzoru zdobniczego jest podniesienie walorów estetycznych odkurzacza.

4 Zastrzeżenie ochronne Odkurzacz znamienny tym, że jest symetryczną bryłą zbudowaną na bazie prostopadłościanu o zbliżonym do prostokąta w przekroju poprzecznym, a górne krawędzie i narożniki bryły odkurzacza są zaokrąglone, a bryła odkurzacza ma pionową, wzdłużną płaszczyznę symetrii, a mniej więcej w 1/3 długości bryła odkurzacza jest podzielona na przednią i tylną część, które są rozgraniczone linią podziału biegnącą dookoła górnej i obu bocznych powierzchni bryły odkurzacza, a w widoku z góry przednia i tylna część bryły odkurzacza jest oddzielona wąskim paskiem o innym odcieniu, który od strony przedniej części biegnie linią prostą a od strony tylnej części biegnie linią zbliżoną do fali, przy czym w lewej części paska jest lekko wystający element w kształcie wypukłej czaszy, który wpasowany jest częściowo w pasek, a częściowo w tylną część bryły odkurzacza, a poniżej wypukłego elementu w powierzchni paska jest pionowe wgłębienie, a tylna część bryły odkurzacza w widoku od góry ma kontur zbliżony do prostokąta, którego boczne krawędzie łączą się z tylną krawędzią łagodnym łukiem, a kontur przedniej części bryły odkurzacza ma kształt zbliżony do paraboli, której wierzchołek jest wcięty łagodnym łukiem, a na powierzchni przedniej części bryły odkurzacza, w osi leżącej w płaszczyźnie symetrii jest wgłębienie o powierzchni stożkowej, wewnątrz którego jest pionowe wgłębienie o kształcie odcinka rurowego o wewnętrznej powierzchni walcowej, a w widoku z tyłu bryła odkurzacza ma kontur zbliżony do prostokąta, a górna krawędź ma pcstać łagodnego łuku opadającego na boczne krawędzie, a na powierzchni tylnej ścianki bryły odkurzacza, w lewej jej części, jest zaznaczony prostokąt, wewnątrz którego są cztery rzędy otworów w jego górnej strefie, a ponad prostokątem jest wąska strefa o innym odcieniu, z półkolistym wgłębieniem z osią w płaszczyźnie symetrii bryły odkurzacza, a po prawej stronie prostokąta z otworami jest zaznaczony mały prostokąt, a w dolnej części tylnej ścianki są rozmieszczone symetrycznie dwa podłużne występy, a w widoku z boku bryły odkurzacza boczne ścianki, o innym odcieniu w stosunku do górnej części bryły odkurzacza, mają postać zwężającego się stopniowo pasa, przebiegającego łagodnie od tylnej ścianki do przedniej części bryły odkurzacza, gdzie pas przechodzi we fragment torusa i wraz z przednią ścianką tworzy przelotowy otwór, dostosowany do przeciętnego rozmiaru dłoni dorosłego człowieka, a pas wraz z tylną ścianką bryły odkurzacza tworzy poziomą półkę, a w tylnej strefie bocznych ścianek są wpasowane w pas tylne kółka bryły odkurzacza, mające na obwodzie rozmieszczone trójkątne, płytkie wgłębienia, a w widoku od przodu przednia ścianka bryły odkurzacza ma w płaszczyźnie symetrii półeliptyczne wgłębienie ponad pasem, a dolna ścianka ma w przedniej części symetrycznie położony wypu-

5 kły element w kształcie czaszy, w którym jest małe przednie kółko jezdne, przesunięte względem środka elementu, a z lewej strony dolna ścianka ma podłużne gniazdo zawieszakowe tak, jak to pokazano na załączonym materiale ilustracyjnym fig. 1 do fig. 7. Zgłaszający: Pełnomocnik: Zelmer
