1 JEDNOSTKA PROJEKTOWA: Biuro Projeków i Obsługi Inwesycji ul. Polna 5B, Opacz Kolonia, Michałowice Egz. nr.: E STADIUM: NAZWA INWESTYCJI: TYTUŁ OPRACOWANIA: SPECJALNOŚĆ: LOKALIZACJA: NR. EWID. DZIAŁKI INWESTOR: PROJEKT WYKONWCZY Remon sacji gazowej w m. Juszkowo BUDOWLANO KONSTRUKCYJNA wojewódzwo: pomorskie powia: gdański gmina: Pruszcz Gdański obręb: Juszkowo ( ) 354/4 Operaor Gazociągów Przesyłowych GAZ-SYSTEM S. A. ul. Mszczonowska 4, Warszawa Oddział w Gdańsku ul. Wałowa 47, Gdańsk Opracowanie nr: 205/06/03/0 Rew.: 02 Michałowice, grudzień 205 Projek ISO 900 : 2000 współfinansowany przez UNIĘ EUROPEJSKĄ ze środków Europejskiego Funduszu Rozwoju Regionalnego NIP: Kono bankowe: PKO BP nr REGON:

2 Srona 2 Imię i nazwisko Branża Nr uprawnień Podpis / Daa Opracował: mgr inż. Barłomiej Figurski saniarna Projekował: inż. Adam Sado konsrukcyjna MAZ/0046/POOK/ TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

3 Srona 3 TABELA REWIZJI Rewizja Treść zmiany Daa Podpis wydającego 0 Wydanie pierwsze Wydanie drugie TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

4 Srona 4 ZAWARTOŚĆ OPRACOWANIA Lp. Nazwa Nr dokumenu / rysunku A. OPIS TECHNICZNY 0 Opis echniczny 205/06/03/0 B. RYSUNKI 0 Plan zagospodarowania erenu z umiejscowieniem odworzeń isniejącego zagospodarowania erenu 205/06/03/0/B Pomos filroseparaorów 205/06/03/0/B Podpora kurka DN /06/03/0/B Podpora kurka DN /06/03/0/B Podpora kurka DN50 205/06/03/0/B-5.00 TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

5 Srona 5 A. OPIS TECHNICZNY TABELA REWIZJI Rewizja Treść zmiany Daa Podpis wydającego 0 Wydanie pierwsze Wydanie drugie TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

6 Srona 6 Spis reści Wsęp Cel inwesycji Przedmio i zakres opracowania Inwesor Jednoska projekowa Podsawy opracowania Dane wejściowe Lokalizacja sacji San prawny Rodzaj gazu procesowego Przepusowość sacji Ciśnienie gazu San isniejący Uwagi, wnioski i zalecenia dla robó ziemnych: Rozwiązania projekowe Zagospodarowanie erenu Rozwiązanie wysokościowe Konsrukcja nawierzchni Teren nieuwardzony Pomieszczenia wewnęrze Podes Podpory Fundameny Oznakowanie obieku Emisja hałasu i wibracji Wpływ na oaczającą przyrodę Gospodarka odpadami Odpady monażowe Zesawienie aspeków środowiskowych Wyyczne BHP i P.Poż Dodakowe uwagi TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

7 Srona 7 Wsęp. Cel inwesycji Przedmioem inwesycji remon sacji gazowej wysokiego ciśnienia Juszkowo w m. Juszkowo..2 Przedmio i zakres opracowania Przedmioem opracowania jes projek wykonawczy budowlano konsrukcyjny remonu sacji gazowej wysokiego ciśnienia Juszkowo o przepusowości Qn = m 3 /h w wybranym zakresie oraz odworzenie nawierzchni na erenie objęym remonem. Niniejsze opracowanie zawiera zagadnienia związane remonem wybranych elemenów sacji i obejmuje nasępujące elemeny sacji: zespół zaporowo upusowy wysokiego ciśnienia (wejściowy), orurowanie od ZZU w/c do zespołu filroseparaorów (część podziemna), układ filroseparaorów (od orurowania podziemnego do isniejącego podziemnego kolekora wloowego, kurki kulowe na wlocie i wylocie podgrzewaczy D2 i D2A w ilości 4 sz., kurek kulowy na wlocie do ciągu redukcyjnego CII w ilości sz., insalacja zimnej wody użykowej w pomieszczeniu AKP i kołowni. Przewiduje się demonaż nasępujących elemenów sacji:.3 Inwesor Zespół odwadniacza w/c, Operaor Gazociągów Przesyłowych GAZ-SYSTEM S.A. ul. Mszczonowska 4, WARSZAWA. Oddział w Gdańsku ul. Wałowa GDAŃSK.4 Jednoska projekowa TECHCOM Projek s.c. Biuro Projeków i Obsługi Inwesycji ul. Polna 5B, Opacz Kolonia, MICHAŁOWICE.5 Podsawy opracowania Umowa z Inwesorem, Opis Przedmiou Zamówienia, Założenia echniczne doyczące remonu sacji, Insrukcja OGP GAZ-SYSTEM S.A. w zakresie projekowania gazociągów przesyłowych, sacji gazowych, sysemów ochrony przeciwkorozyjnej gazociągów TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

8 Srona 8 przesyłowych wysokiego ciśnienia, skrzyżowań gazociągów z przeszkodami erenowymi oraz w zakresie pozyskiwania i przechowywania danych przesrzennych Operaora Gazociągów Przesyłowych GAZ-SYSTEM S.A. PE-DY-I02. Procedura idenyfikacja i ocena aspeków środowiskowych OGP GAZ-SYSTEM S.A. PE-EF-P0, Informacje dla podwykonawców o zagrożeniach wysępujących w OGP GAZ- SYSTEM S.A., Procedura wykonywania prac niebezpiecznych innych niż wykonywanych na urządzeniach, insalacjach i sieciach gazowych należących do sysemu przesyłowego eksploaowanego przez OGP GAZ-SYSTEM S. A. PH-HB-P07, Wyyczne OGP GAZ-SYSTEM S. A. sieć przesyłowa gazu ziemnego Srefy zagrożone wybuchem Urządzenia, sysemy ochronne i pracownicy w przesrzeniach zagrożonych wybuchem PE-KD-W02, Normy zakładowe obowiązujące w PGNiG S.A., oraz Sandardy Techniczne obowiązujące w OGP Gaz-Sysem S. A., Przepisy, normy i normaywy echniczne w ym: PN-EN 990:2004 Eurokod - Podsawy projekowania konsrukcji PN-EN 99--:2004 Eurokod : Oddziaływania na konsrukcje -- Część -: Oddziaływania ogólne -- Ciężar objęościowy, ciężar własny, obciążenia użykowe w budynkach PN-EN 99--4:200 Eurokod : Oddziaływania na konsrukcje -- Część -4: Oddziaływania ogólne -- Oddziaływania wiaru PN-EN 99--3:2005 Eurokod -- Oddziaływania na konsrukcje -- Część -3: Oddziaływania ogólne -- Obciążenie śniegiem PN-EN 993--:2006 Eurokod 3: Projekowanie konsrukcji salowych -- Część -: Reguły ogólne i reguły dla budynków PN-EN :2006 Eurokod 3: Projekowanie konsrukcji salowych -- Część -8: Projekowanie węzłów PN-EN :2007 Eurokod 3: Projekowanie konsrukcji salowych -- Część - 0: Dobór sali ze względu na odporność na kruche pękanie i ciągliwość międzywarswową PN-EN :2007 Eurokod 3 -- Projekowanie konsrukcji salowych -- Część - 4: Reguły ogólne -- Reguły uzupełniające dla konsrukcji ze sali nierdzewnych PN-EN :2008 Eurokod 3 -- Projekowanie konsrukcji salowych -- Część - 5: Blachownice PN-EN 993--:2008 Eurokod 3 -- Projekowanie konsrukcji salowych -- Część - : Konsrukcje cięgnowe PN-EN :2008 Eurokod 3 -- Projekowanie konsrukcji salowych -- Część - 7: Konsrukcje płyowe PN-EN :2008 Eurokod 3 -- Projekowanie konsrukcji salowych -- Część - 2: Reguły dodakowe rozszerzające zakres sosowania EN 993 o gaunki sali wysokiej wyrzymałości do S 700 włącznie PN-EN :2009 Eurokod 3 -- Projekowanie konsrukcji salowych -- Część - 6: Wyrzymałość i saeczność konsrukcji powłokowych PN-EN 992--:2008 Eurokod 2 -- Projekowanie konsrukcji z beonu -- Część -: Reguły ogólne i reguły dla budynków TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

9 Srona 9 PN-EN 997-:2008 Eurokod 7 -- Projekowanie geoechniczne -- Część : Zasady ogólne 2 Dane wejściowe 2. Lokalizacja sacji dz. nr ewid.: 354/4, obręb: Juszkowo ( ) gmina: Pruszcz Gdański powia: gdański wojewódzwo: pomorskie 2.2 San prawny Własność GAZ-SYSTEM S.A. 2.3 Rodzaj gazu procesowego Gaz ziemny wysokomeanowy - E wg PN-C Paramery gazu: ciężar właściwy 0,73 kg/m3 gęsość względem powierza 0,57 ciepło spalania 39,65 MJ/ m3 warość opałowa 35,65 MJ/ m3 emp. samozapalenia 650 C klasa emperaurowa T wg PN-E-089 klasa wybuchowości IIA wg PN-E-089 dolna granica wybuchowości: o objęościowa 4,9 % o wagowa 33 g/m 3 górna granica wybuchowości: o objęościowa 5,4 % o wagowa 00 g/ m Przepusowość sacji Q nom = m 3 /h, 2.5 Ciśnienie gazu MOP 5,5 MPa. 3 San isniejący Zespół zaporowo upusowy wloowy wysokiego ciśnienia (do wymiany): o Po zakończeniu prac remonowych isniejące zagospodarowanie erenu w obrębie prac przywrócić do sanu isniejącego. TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

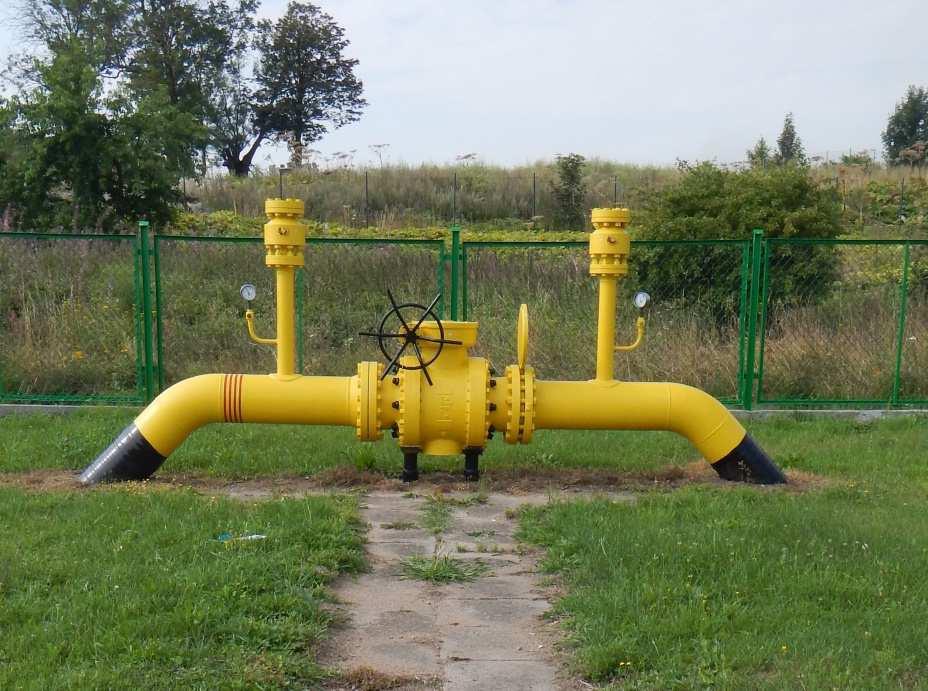

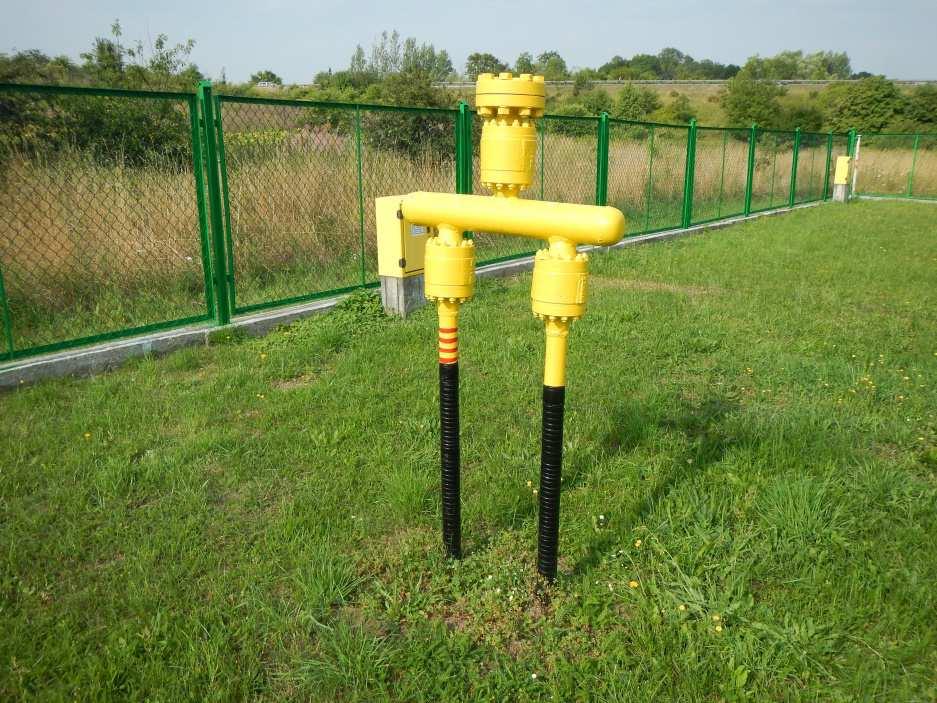

10 Srona 0 Gazociąg od ZZU w/c do filroseparaorów DN300 PN63 (do wymiany) o Po zakończeniu prac remonowych isniejące zagospodarowanie erenu w obrębie prac przywrócić do sanu isniejącego. Zespół odwadniacza (do likwidacji): o Po zakończeniu prac remonowych isniejące zagospodarowanie erenu w obrębie prac przywrócić do sanu isniejącego. TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

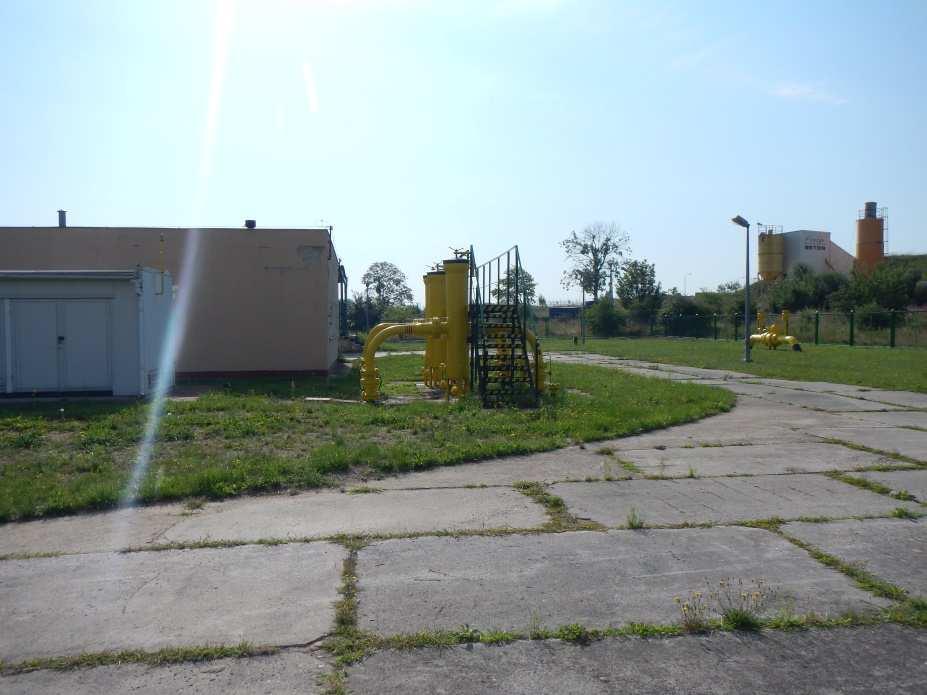

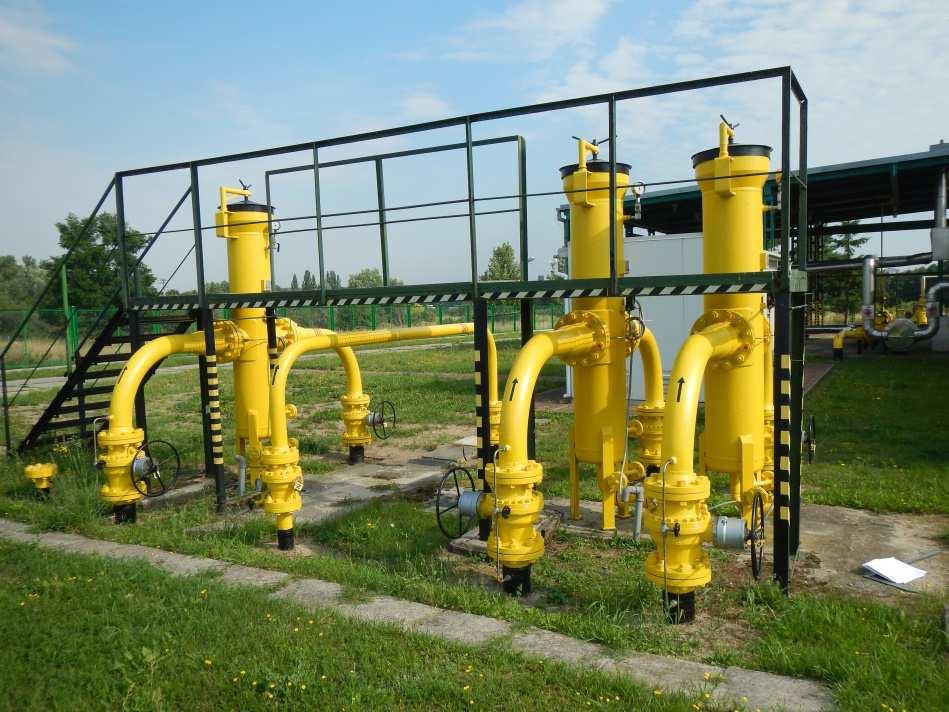

11 Srona Zespół filroseparaorów (do wymiany): o Zaprojekować nowy pomos o Zaprojekować nowe fundameny o Po zakończeniu prac remonowych isniejące zagospodarowanie erenu w obrębie prac przywrócić do sanu isniejącego. TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

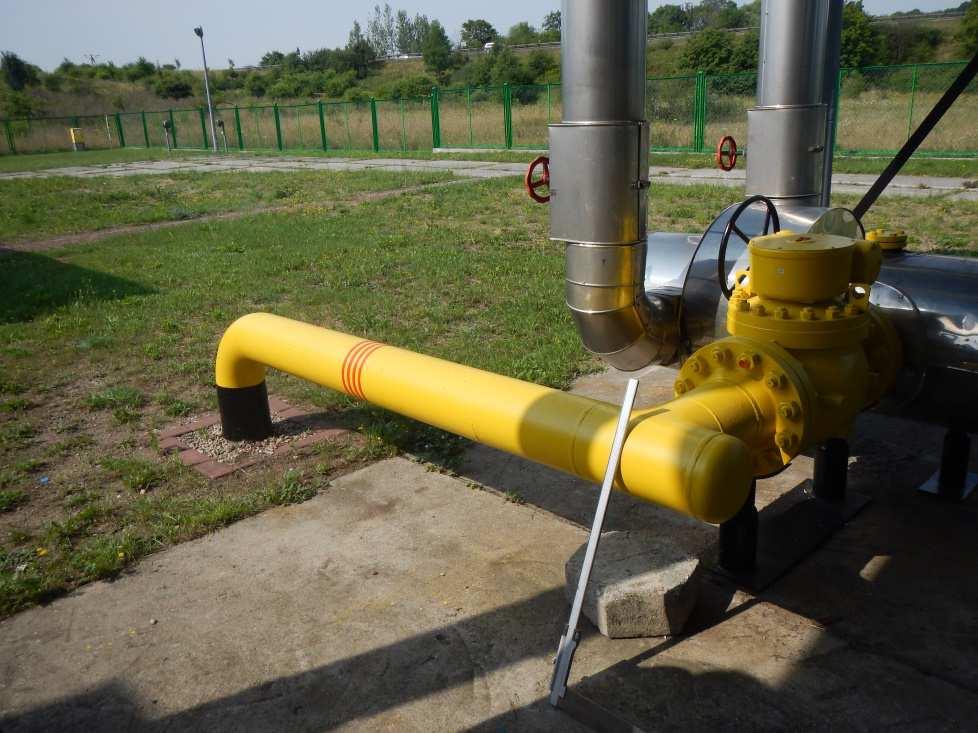

12 Srona 2 Zespół podgrzewaczy o Uszkodzenia/ubyki posadzek powsałe podczas remonu należy doprowadzić do sanu pierwonego Podgrzewacz D2 kurek D Podgrzewacz D2 kurek D3 TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

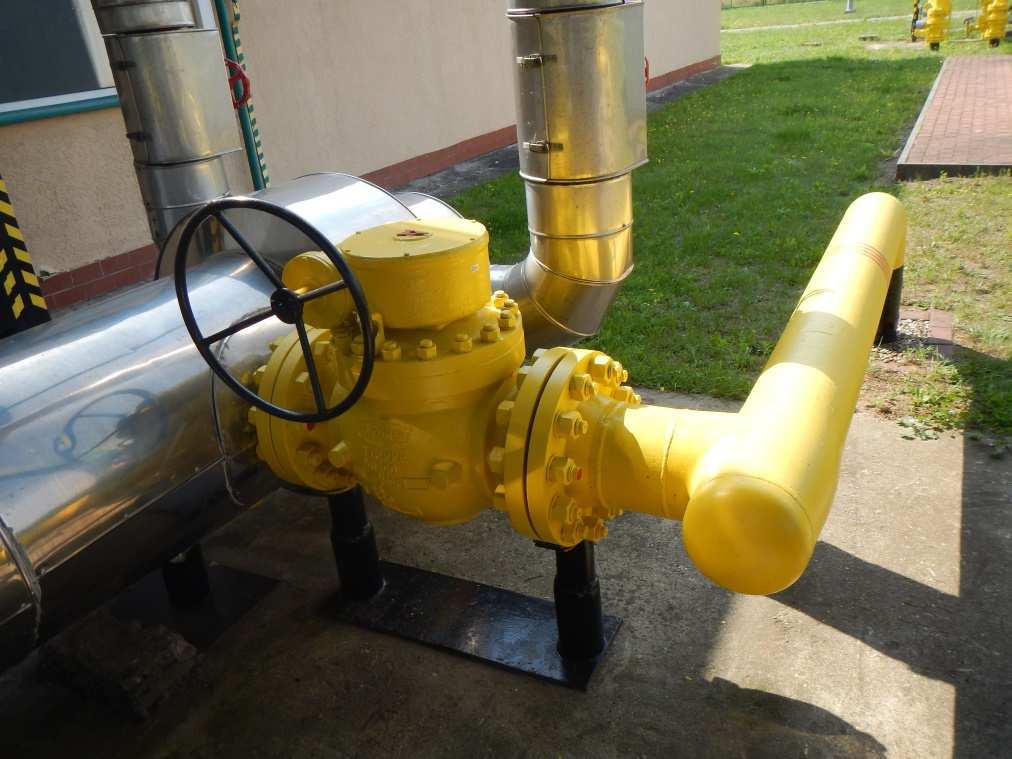

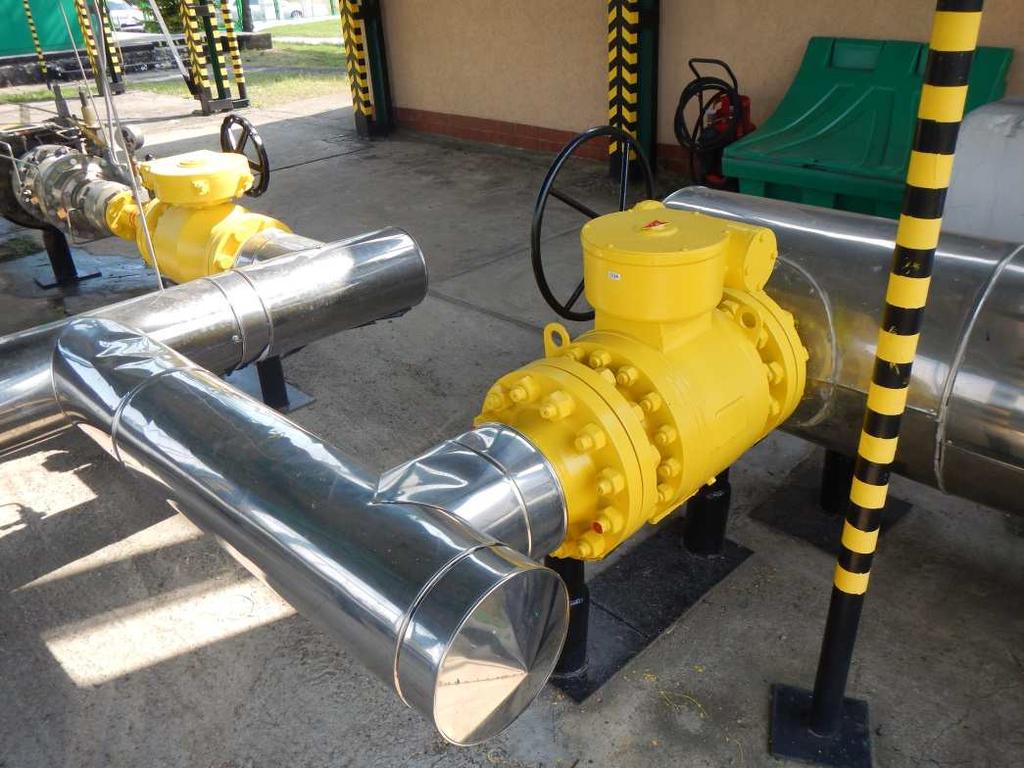

13 Srona 3 Podgrzewacz D2A kurek DA Podgrzewacz D2A kurek D3A TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

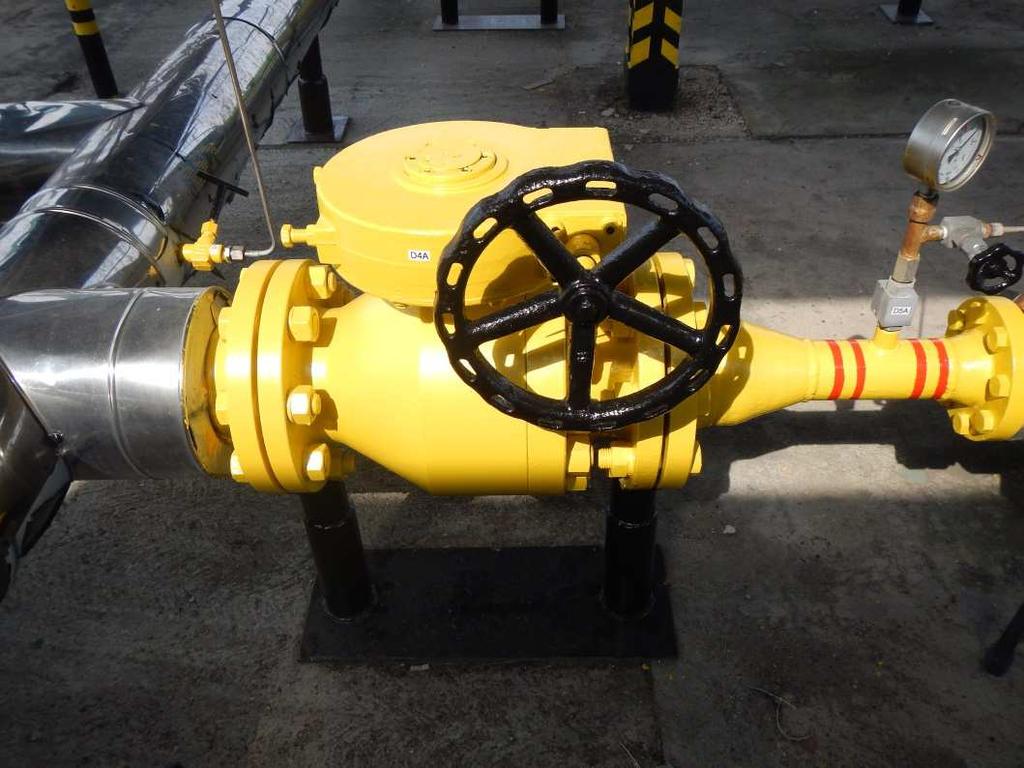

14 Srona 4 Ciąg redukcyjny CII: o Uszkodzenia/ubyki posadzek powsałe podczas remonu należy doprowadzić do sanu pierwonego Ciąg redukcyjny CII kurek D4A Remon insalacji zimnej wody użykowej: o Uszkodzenia/ubyki ścian i posadzek powsałe podczas remonu należy doprowadzić do sanu pierwonego. TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

15 Srona 5 4 Uwagi, wnioski i zalecenia dla robó ziemnych: Osanią warswę w wykopie (~0.50m) należy zdejmować w emperaurach dodanich i bez opadów amosferycznych. Naychmias po wykonaniu wykopu do projekowanej rzędnej dno wykopu pod ławy należy zabezpieczyć poprzez wylanie warswy beonu wyrównawczego C8/0 gr. 0.0m. Nie pozosawiać wykopu niezabezpieczonego (nie zasypanego) na dłużej niż jes o konieczne na wykonanie fundamenów. W przypadku przegłębienia wykopu, dno wypełnić warswą beonu C8/0, Zasypanie ławy fundamenowej należy wykonać z pospółki lub z piasku sabilizowanego cemenem w ilości 00kg/m3 z zagęszczeniem do I S >0.95 (I D >0.7), Projekowany obiek należy do pierwszej kaegorii geoechnicznej i posadowiony będzie w prosych warunkach grunowych. 5 Rozwiązania projekowe 5. Zagospodarowanie erenu Na erenie sacji isnieje droga wewnęrzna z pły MON, chodniki z pły chodnikowych oraz chodniki z koski brukowej. Po zakończeniu prac remonowych isniejące zagospodarowanie erenu w obrębie prac przywrócić do sanu isniejącego. Uszkodzenia/ubyki ścian i posadzek powsałe podczas remonu należy doprowadzić do sanu pierwonego. 5.. Rozwiązanie wysokościowe Odwarzane zagospodarowania erenu nawiązać wysokościowo do isniejącego zagospodarowania. Odwodnienie projekowanego erenu odbywa się powierzchniowo - spadki podłużne i poprzeczne ukszałować ak, aby zapewnić sprawny spływ wody opadowej zgodnie z isniejącymi na sacji spadkami Konsrukcja nawierzchni Konsrukcja nawierzchni zjazdu: Isniejące płyy MON (w przypadku uszkodzenia płyy należy płyę wymieć na nową) 3 cm podsypka cemenowo piaskowa :4 TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

16 Srona 6 25 cm podbudowa z kruszywa nauralnego sabilizowanego mechanicznie (podbudowa zasadnicza z łucznia 0/63 mm zaklinowanego klińcem 4/20 mm) Podłoże grunowe doprowadzone do grupy nośności G Konsrukcja nawierzchni chodnika: 6 cm beonowa koska brukowa HOLLAND szara 3 cm podsypka cemenowo piaskowa :4 0 cm podbudowa z kruszywa nauralnego sabilizowanego mechanicznie (podbudowa zasadnicza z łucznia 0/63 mm zaklinowanego klińcem 4/20 mm) Podłoże grunowe doprowadzone do grupy nośności G Konsrukcja nawierzchni chodnika w oporach z obrzeża beonowego 8x30 cm. Wymagania echniczne beonowa koska brukowa powinna odpowiadać wymaganiom pod względem wyglądu zewnęrznego, kszału, wymiarów, nasiąkliwości, odporności na działanie mrozu, ścieralności oraz wyrzymałości na ściskanie normie PN-EN 338:2005 Beonowe koski brukowe Wymagania i meody badań, PN-EN 339:2005 Beonowe płyy brukowe. Wymagania i meody badań. oraz Warunkom Technicznym Zamawiającego nr Nawierzchnię z koski należy spoinować piaskiem; krawężniki beonowe wg PN-EN 340:2004 Krawężniki beonowe. Wymagania i meody badań ; kruszywo nauralne wg PN-EN 3242+A:200 Kruszywa do niezwiązanych i hydraulicznie związanych maeriałów sosowanych w obiekach budowlanych i w budownicwie drogowym. Zalecenia dla wykonawcy robó drogowych Przed przysąpieniem do właściwych robó ziemnych należy zdjąć warswę humusu am, gdzie wysępuje i spryzmować wzdłuż rasy w celu późniejszego ponownego wbudowania. Po zdjęciu humusu należy przysąpić do wykonywania robó ziemnych związanych z budową dróg wewnęrznych i chodników. W rakcie robó ziemnych pod projekowaną konsrukcją należy usunąć wszyskie wysępujące am gruny organiczne i zasąpić je grunem niewysadzinowym. (wg. PN-S-02205:998). TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

17 Srona 7 Należy zapewnić minimalne warości wskaźnika zagęszczenia Is dla wymienianego grunu: o górna warswa o grubości 20 cm o Is min.,00; o na głębokość od 20 do 50 cm od powierzchni robó ziemnych o Is min 0,97. W przypadku wysępowania grunów nieprzydanych, jako podłoże należy gruny akie usunąć i zasąpić grunem niewysadzinowym (wg. PN-S-02205:998) lub na roboczo zmienić echnologię robó Teren nieuwardzony Wolny eren sacji zosanie zabezpieczony geowłókniną i pokryy co najmniej 0 cm warswą kamienia o odpowiedniej granulacji (6-32 mm). Spadki erenu wykoać ak, aby zapewnić oprowadzenie wody zgodnie z isnijacymi na erenie sacji spadkami. 5.2 Pomieszczenia wewnęrze Uszkodzenia/ubyki ścian i posadzek powsałe podczas remonu należy doprowadzić do sanu pierwonego. 5.3 Podes Zaprojekowano podes ze sali S235 J0 zabezpieczony w echnologii ocynku ogniowego min 00µm. Poręcze, schody, wsporniki oraz obrys plaformy należy pomalować na żóło czarne pasy. Zdemonowane na czas remonu okablowania sygnalizacyjne, podczas ponownego monażu należy umieścić w nowych rurkach osłonowych odpornych na UV, naomias puszki przyłączeniowe wymieć na Exe. Trasy kablowe wykonać wg projeku wykonawczego AKP i elekryka. 5.4 Podpory Salowe konsrukcje wsporcze dla podpór na rurociągach należy wykonać wg rysunków konsrukcji salowych ze sali S235 J0 zabezpieczone w echnologii ocynku ogniowego min 00µm. 5.5 Fundameny Elemeny zespołów należy posadowić na sopach prosokąnych wg rysunków. Sopy należy wykonać zgodnie z rysunkami w części echnologicznej jako monoli z beonu C25/30 (klasa ekspozycji XC4).. Sopy należy wykonywać na podbudowie z beonu C8/0 o miąższości minimalnej 0 cm. Zabezpieczenie anykorozyjne części podziemnych poprzez smarowane preparaami biumicznymi (np. Abizol, Dysperbi). Dopuszcza się zasosowanie prefabrykowanych pły ze sężonego beony. W przypadku dokonanie zmiany należy wykonać obliczenia sayczne oraz dokonać weryfikacji rysunków monażowych. TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

18 Srona 8 Mocowanie urządzeń echnologicznych do fundamenu na ocynkowane kowy wklejane chemicznie (np. Hii) o średnicy i rozsawie wg zaleceń dosawcy. 5.6 Oznakowanie obieku Na ogrodzeniu zewnęrznym, obok furki wejściowej, zamonowana na sałe ablica informacyjna o obiekcie. Tablica wykonana z worzywa kompozyowego ypu Dibond + folia samoprzylepna; echnologia wykonania ablicy powinna zabezpieczyć ją przed szkodliwym działaniem czynników amosferycznych i promieni UV. Rozmiar ablicy 60 x 40 cm. Projek graficzny ablicy powinien odpowiadać wymaganiom Księgi Idenyfikacji Wizualnej GAZ- SYSTEM S.A. Przy głównych drzwiach wejściowych do konenerów, na wysokości wzroku zamonowany na sałe szyld informacyjny o przeznaczeniu budynku. Szyld wykonany z worzywa kompozyowego ypu Dibond + folia samoprzylepna; Technologia wykonania szyldu powinna zabezpieczyć go przed szkodliwym działaniem czynników amosferycznych i promieni UV. Rozmiar szyldu ok. 40x20 cm. Projek graficzny ablicy powinien odpowiadać wymaganiom Księgi Idenyfikacji Wizualnej GAZ-SYSTEM S.A. 6 Emisja hałasu i wibracji W rakcie budowy wysąpią zakłócenia akusyczne, kóre rudne są do wyeliminowania. Przekroczenie w czasie budowy poziomu dźwięków A w środowisku jes przejściowe, a ich uciążliwość związana z konkreną fazą robó budowlanych. Emisja hałasu w fazie budowy jes okresowa, ze względu na króki czas jej wysępowania nie podlega ograniczeniom ujęym w akach prawnych. Aby zminimalizować uciążliwości związane z przebudową sacji należy: przed przysąpieniem do prac poinformować lokalną ludność o możliwości wysąpienie zakłóceń akusycznych, roboy budowlane wykonywać nowoczesnym parkiem maszyn, wszelkie roboy wykonywać w porze dziennej. Podczas eksploaacji nie przewiduje się wysępowania źródeł emisji hałasu oraz wibracji, kóre przekraczały by polskie normy. Podczas ewenualnej likwidacji inwesycji przewidywane są analogiczne zakłócenia akusyczne jak na eapie budowy. 7 Wpływ na oaczającą przyrodę Projekowany obiek nie będzie miał znaczącego wpływu na oaczającą go przyrodę. Wszyskie mogące poencjalnie wysępować srefy oddziaływania nie będą wykraczać poza eren sacji. Planowana inwesycja będzie realizowana poza erenami objęymi siecią NATURA 2000 i obszarami poencjalnymi. Przedmioowe przedsięwzięcie nie będzie eż negaywnie oddziaływać na e obszary. Inwesycja nie oddziałuje ransgranicznie na środowisko TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

19 Srona 9 Jes o przedsięwzięcie, w przypadku kórego przy zasosowaniu najnowszych rozwiązań echnologicznych i zabezpieczeń, nie isniej ryzyko wysąpienia poważnej awarii. 8 Gospodarka odpadami Podczas prowadzenia prac budowlano-monażowych przewiduje się powsawanie odpadów monażowych wynikających z zasosowanej echnologii prac oraz posępowanie z nimi zgodnie z: Usawą z dnia 27 kwienia 200 r. Prawo ochrony środowiska (Dz.U. 200 nr 62 poz. 627) Rozporządzeniem Minisra Środowiska z dnia 9 grudnia 204 r. w sprawie kaalogu odpadów (Dz.U. 204 poz. 923) 8. Odpady monażowe Podczas prowadzenia prac budowlano-monażowych przewiduje się powsawanie odpadów w posaci: Lp. Kod odpadu Rodzaj odpadu Ilość Odpad niebezpieczny końcówki salowe druu spawalniczego ok. 0,05 Mg Nie gruz budowlany ok. 0,50 Mg Nie złom salowy (kawałki kszałowników, rur, druu, blachy ip.) ok. 0,70 Mg Nie kable ok. 0,03 Mg Nie odpady z ekury ok. 0,08 Mg Nie opakowania z worzyw szucznych ok. 0,05 Mg Nie sorbeny, maeriały filracyjne, kaniny do wycierania (np. szmay, ścierki) i ubrania ochronne ok. 0,03 Mg Nie Zgodnie z obowiązującymi przepisami wykonawca prac nie jes zobowiązany do uzyskania decyzji Sarosy umożliwiającą wywarzanie powyższych odpadów na erenie budowy. W zakresie gospodarowania odpadami wykonawca zobowiązany jes do: magazynowania odpadów w sposób selekywny, w specjalnie wyodrębnionych i przysosowanych do ego celu miejscach (pojemnikach), oznakowanych i zabezpieczonych przed dosępem osób posronnych, zawarcia umów w celu przekazania odpadów, wyłącznie z odbiorcami posiadającymi sosowne zezwolenia, uprawnionymi do ich usuwania, wykorzysywania i uylizacji, wyboru właściwej echnologii prac ak aby maksymalnie wykorzysać surowce wórne. 8.2 Zesawienie aspeków środowiskowych Podczas realizacji prac należy pamięać o sporządzeniu i akualizowaniu zesawienia aspeków środowiskowych wysępujących podczas realizacji zadań inwesycyjnych i TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

20 Srona 20 remonowych. Zesawienie o powinno zawierać szczegółowy wykaz aspeków środowiskowych, kóre mogą wysąpić podczas wykonywania prac wraz z opisem ich moniorowania oraz wykaz powsałych dokumenów (np. decyzja środowiskowa, decyzja wodno-prawna, decyzja w zakresie posępowania z wodą po próbach ciśnieniowych, sposób posępowania z powsałymi odpadami, ip.). Zesawienie przedsawiono w załączniku w projekcie echnologii. 9 Wyyczne BHP i P.Poż. Ze względu na specyfikę wykonania prac wszelkie prace gazoniebezpieczne lub niebezpieczne, należy przeprowadzić zgodnie z procedurą P.02.O.02 Prace gazoniebezpieczne lub P.02.O.03 Prace niebezpieczne lub Procedurą Zinegrowanego Sysemu Zarządzania GAZ-SYSTEM S.A. nr PH-HB-P07 Procedura wykonywania prac niebezpiecznych innych niż wykonywanych na urządzeniach, insalacjach i sieciach gazowych należących do sysemu przesyłowego eksploaowanego przez Operaora Gazociągów Przesyłowych GAZ-SYSTEM S.A.. Wszyskie wymagane procedurami dokumeny muszą być zawierdzone przez odpowiednie służby GAZ-SYSTEM S.A. przed rozpoczęciem wykonywania prac. Podczas budowy oraz prac monażowych pracownicy obowiązani są do przesrzegania obowiązujących przepisów BHP i Ppoż. Podczas wykonywania prac sprzęem zmechanizowanym - koparką, dźwigiem, prace akie należy wykonywać ze szczególnym uwzględnieniem bezpiecznej organizacji miejsca wykonywania robó po właściwym wygrodzeniu srefy niebezpiecznej i usaleniu znaków i sygnałów bezpieczeńswa z operaorem sprzęu. Wykonawca zobowiązany jes dososować środki ochrony zbiorowej, obuwie, ubranie robocze oraz i środki indywidualnej adekwanie do zagrożeń mogących powsać podczas wykonywanej pracy objęej zakresem projeku. Operaorzy maszyn i urządzeń są zobowiązani posiadać w miejscu wykonywania prac dokumenację echniczną oraz powierdzenie akualnych przeglądów, pomiarów i badań echnicznych jeśli są wymagane. Należy koniecznie zapoznać pracowników przed rozpoczęciem pracy, za pisemnym poświadczeniem, z karami charakerysyki subsancji i mieszanin swarzających zagrożenie (używanie farb, maeriałów izolacyjnych, ip.). Pracownicy wykonujący pracę muszą posiadać odpowiednie uprawnienia kwalifikacyjne podczas wykonywania prac objęych zakresem niniejszego projeku jeśli są one prawnie wymagane. Wykonawca zapewni bezpieczne dojścia i przejścia do armaury gazowej podczas wykonywania robó. Wykonawca jes zobowiązany zapewnić odpowiednie warunki socjalno-higieniczne na erenie budowy. Za organizację placu budowy odpowiada kierownik budowy. TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

21 Srona 2 Zgodnie z Rozporządzeniem Minisra Infrasrukury z dnia 6 luego 2003 r. w sprawie bezpieczeńswa i higieny pracy podczas wykonywania robó budowlanych (Dz.U ) - kierownik budowy przed rozpoczęciem prac zobowiązany jes do sporządzenia lub zapewnienia sporządzenia planu bezpieczeńswa i ochrony zdrowia planowanej inwesycji (w oparciu o opracowaną informację doyczącą bezpieczeńswa i ochrony zdrowia) uwzględniając specyfikę obieku budowlanego i warunki prowadzenia robó budowlanych wg wymagań szczegółowych przedsawionych w wyycznych. Do obowiązków Kierownika Budowy należy również: sporządzić plan placu budowy wraz z zaznaczeniem ogrodzonego erenu budowy, zaznaczeniem sref niebezpiecznych, składowisk maeriałów i wyrobów budowlanych, pomieszczeń saniarnych, higienicznych, socjalnych, miejsc posojowych dla maszyn i pojazdów, miejsc oznaczyć bądź wyznaczyć osoby odpowiedzialne za oznaczenie erenu budowy za pomocą ablic osrzegawczych lub zapewnić sały nadzór nad erenem budowy. ocenić i udokumenować ryzyka zawodowe wysępującego przy pracach poszczególnych eapach prac budowlanych (prace ziemne, prace przy użyciu sprzęu zmechanizowanego, prace monażowe, prace malarie i izolacyjne ec.), swarzających zagrożenie dla bezpieczeńswa pracowników. pracować harmonogram oraz szczegółowy plan i insrukcje posępowania przy pracach mogących spowodować zagrożenie. zapewnić sały nadzór nad roboami. sporządzić bądź wyznaczyć osobę odpowiedzialną za sporządzanie insrukcji, zawierdzenie u służb Inwesora, wdrożenie i przeprowadzanie prac gazoniebezpiecznych zgodnie z procedurą P.02.O.02 Prace gazoniebezpieczne. sporządzić bądź wyznaczyć osobę odpowiedzialną za sporządzanie insrukcji, zawierdzenie u służb Inwesora, wdrożenie i przeprowadzanie prac niebezpiecznych zgodnie z procedurą P.02.O.03 Prace niebezpieczne. sporządzić bądź wyznaczyć osobę odpowiedzialną za sporządzanie insrukcji, zawierdzenie u służb Inwesora, wdrożenie i przeprowadzanie prac innych zgodnie z Procedurą Zinegrowanego Sysemu Zarządzania GAZ-SYSTEM S.A. nr PH-HB-P07 Procedura wykonywania prac niebezpiecznych innych niż wykonywanych na urządzeniach, insalacjach i sieciach gazowych należących do sysemu przesyłowego eksploaowanego przez Operaora Gazociągów Przesyłowych GAZ-SYSTEM S.A.. określić uprawnienia pracowników do poszczególnych prac. przedsawić Inwesorowi komple dokumenów pozwalających na rozpoczęcie prac. przeszkolić bądź wyznaczyć osoby odpowiedzialne za przeszkolenie pracowników budowy w porozumieniu ze służbami BHP Wykonawcy. Podczas prowadzenia prac gazoniebezpiecznych i niebezpiecznych, osoby funkcyjne przywołane w insrukcjach prac, mają obowiązek prowadzenia pomiarów sężenia meanu w sposób ciągły. W zakresie ochrony przeciwpożarowej należy: plac budowy wyposażyć w odpowiedni sprzę gaśniczy, zabezpieczyć drogi ewakuacyjne, umieścić w widocznych miejscach insrukcje posępowania na wypadek pożaru wraz z wykazem elefonów alarmowych, TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

22 Srona 22 przeprowadzić szkolenia pracowników w zakresie ochrony przeciwpożarowej, przeprowadzić ćwiczenia w zakresie alarmów próbnych w celu sprawdzenia skueczności usanowionych działań na wypadek powsania pożaru, oznakować eren sosując znaki osrzegawcze doyczące ochrony przeciwpożarowej, zgodnie z Polskimi Normami. W naszym przypadku są o: o drogi i wyjścia ewakuacyjne, o miejsca lokalizacji urządzeń przeciwpożarowych i gaśnic, o miejsca składowania maeriałów pożarowo niebezpiecznych, o miejsca zaklasyfikowane jako srefy zagrożenia wybuchem. Używanie owarego ognia, palenie yoniu oraz sosowanie innych czynników mogących zainicjować zapłon maeriałów wysępujących w srefie zagrożenia wybuchem oraz miejscach wysępowania maeriałów pożarowo niebezpiecznych jes zabronione. Prace prowadzić zgodnie w wymaganiami określonymi w Rozporządzeniu Minisra Spraw Wewnęrznych i Adminisracji z dnia 7 czerwca 200 r. w sprawie ochrony przeciwpożarowej budynków, innych obieków budowlanych i erenów (Dz.U ). Wykonaną sację gazową oznaczyć ablicami osrzegawczymi oraz informacyjnymi zgodnie z Rozporządzeniem Minisra Gospodarki z dnia r. oraz akualnymi w momencie oznaczania wyycznymi Inwesora. 0 Dodakowe uwagi ) Prace ziemne prowadzić zgodnie z Rozporządzeniem Minisra Infrasrukury z dnia 6 luego 2003 r. w sprawie bezpieczeńswa i higieny pracy podczas wykonywania robó budowlanych (Dz.U ). 2) Pracownicy wykonujący prace przy zagęszczeniu erenu sopami lub płyami wibracyjnymi powinny posiadać odpowiednie uprawnienia, zgodnie z Rozporządzeniem Minisra Gospodarki z dnia 20 września 200 r. w sprawie bezpieczeńswa i higieny pracy podczas eksploaacji maszyn i innych urządzeń echnicznych do robó ziemnych, budowlanych i drogowych (dz. U ). 3) Zmiany projeku w rakcie wykonawswa robó są dopuszczalne jedynie po uzgodnieniu ich z projekanem przy równoczesnej akcepacji zmian przez Inwesora. 4) Zachować i sosować wymagania zaware w dosarczonych insrukcjach DTR monowanych elemenów, 5) Podczas prac zabrania się używania erenu nad isniejącymi gazociągami, jako dróg do ransporu maeriałów budowlanych oraz ciężkiego sprzęu budowlanego. 6) Oznakowanie i oświelenie erenu robó wykonać wg przepisów BHP. 7) Wykonawca podczas wykonywania robó powinien przesrzegać zasad SESP obowiązującego w OGP Gaz-Sysem S. A. 8) Kierownik budowy oraz osoba wskazana przez niego powinien mieć możliwość ciągłego konaku elefonicznego ze wskazanymi przez inwesora służbami w celu powiadamiania i eliminowania zagrożeń, kóre mogą wysąpić podczas wykonywania prac. TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

23 Srona 23 9) Po wykonaniu prac przewidzianych w projekcie należy sporządzić schemay echnologiczne do wykonanych połączeń, opisać je zgodnie z echnologią wykonywania ych połączeń i wywiesić w miejscu bezpiecznym dla eksploaacji. 0) Wszyskie urządzenia gdzie znajdować się będzie wysokie napięcie muszą być oznakowane pikogramami UWAGA URZĄDZENIE ELEKTRYCZNE. ) Uziomy należy pomalować zgodnie z obowiązującymi normami pasami w kolorze żóło-zielonym. 2) Wszyskie elemeny wysające i swarzające niebezpieczeńswo powsania zagrożenia muszą być pomalowane barwami bezpieczeńswa, zgodnie z normą, pasami w kolorze żóło- czarnym. TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

24 Srona 24 B. RYSUNKI TECHCOM Projek S.C. Michałowice opracowanie nr 205/06/03/0

25

26

27

28 A3 x.5 (594 x 297mm) A B C D E F G B A A-A ( : 5 ) B-B ( : 5 ) C A 3 B El. ( : 0 ) El. 2 ( : 0 ) C-C ( : 0 ) n26 PRZEJŚCIOWY AKSONOMETRIA ( : 5 ) El. 3 ( : 5 ) El. 4 ( : 5 ) El. 6 ( : 0 ) ELEMEN OPIS echcom P R O J E K T S. C. Biuro Projeków i Obsługi Inwesycji ul. Polna 5B, Opacz Kolonia, Michałowice el.: +48 (22) , fax: +48 (22) biuro@echcom-projek.pl Inwesor: Kowa wklejana: Paron z klejem HVU M6x25 + Prę kowy HAS-5.8 M6x25/38 ocynk galwaniczny Operaor Gazociągów Przesyłowych GAZ-SYSTEM S. A. ul. Mszczonowska 4, Warszawa Oddział w Gdańsku ul. Wałowa47, Gdańsk Tyuł opracowania: Nazwa rys.: Opracował: Projekował: Sprawdził: Podpora kurka DN300 PROJEKT WYKONAWCZY Imię i Nazwisko mgr inż. B. Figurski inż. Adam Sado Nr opracowania: Rewizja: Skala: Nr rys.: Arkusz: Specjalność Nr uprawnień Podpis Konsrukc /06/03/02 0 B-3.00 : 5 / KonsrukcṀAZ/0046/POOK/ UWAGA:. WSZYSTKIE NIEOZNACZONE SPOINY WYKONAĆ JAKO PACHWINOWE KLASY "C" NA CAŁYM OBWODZIE PRZYLEGANIA ELEMENTU W GRUBOŚCIACH: rura z rurą a=gr. ścianki cieńszego z łączonych elemenów, blacha lub kszałownik walcowany z rurą: a=gr. ścianki rury lecz nie więcej niż 0,7 gr. blachy lub kszałownika, jednosronne: a=0,7 gr. cieńszego z elemenów, dwusronne: 0,5 gr. cieższego z łączonych elemenów, minimalny wymiar spoin 3mm. 2. PRZED WYKONANIEM ZABEZPIECZENIA ANTYKOROZYJNEGO WSZYSTKIE KRAWĘDZIE SFAZOWAĆ WYGŁADZIĆ).ZABEZPIECZENIE ANTYKOROZYJNE WG OPISU TECHNICZNEGO 3. PRZED WYKONANIEM ZABEZPIECZENIA ANTYKOROZYJNEGO SPRAWDZIĆ PRZYJĘTE ROZSTAWY I ŚREDNICE MOCOWAŃ DLA DOSTARCZONYCH PODPÓR. 4. STAL KONSTRUKCYJNA S235JO OCYNK ŚRUBY, NAKRĘTKI, KOTWY WKLEJANE KL. 8.8(8) 30 n2 PRZEJŚCIOWY 00 0 R TABELA REWIZJI Rew. Opis zmiany Daa Zawierdzony przez 0 Rewizja mgr inż. B. Figurski Fundamen podpory kurka 450x450x200 zaizolowany wg projeku Przejadka z miękkiego PCV 350x500x0 Nakręka sześciokąna wysoka (odmiana 2) - Klasy dokładności B M20 w powłoce: Fe/Zn5 wg PN-EN 4042 Podkładki okrągłe -- Szereg normalny - Klasa dokładności C M2 z powłoką: Fe/Zn5 wg PN-EN 4042 Blacha 350x500x20 z 4 oworami 2mm Dwueownik HE 20 długości 00mm M20x2.5-6g Prę okrągły długości 90mm z gwinem M20x2.5 na długości 35 mm z powłoką Fe/Zn5 wg PN-EN 4042 Żabro z blachy 00x00x6 Blacha 300x300x20 z 4 oworami 2mm Blacha 380x380x0 z 4 oworami 26mm n2 PRZEJŚCIOWY ,000 mm 4 8 ILOŚĆ wg PN-EN-ISO 898- Beon konsrukcyjny C25/30 PCW, nieplasyfikowany 5 wg PN-EN-ISO wg PN-EN-ISO 898- MATERIAŁ HILTI PN-EN ISO 4033: PN-EN ISO 709:2003 wg rysunku PN-EN 0034:996 PN-EN 0060:2006 wg rysunku wg rysunku wg rysunku 350 PROD/NORMA A B C D E F G

29 A B 252 A A B El. ( : 0 ) El. 2 ( : 0 ) n26 PRZEJŚCIOWY n2 PRZEJŚCIOWY El. 3 ( : 5 ) El. 4 ( : 5 ) TABELA REWIZJI Rew. Opis zmiany Daa Zawierdzony przez 0 Rewizja mgr inż. B. Figurski El. 9 ( : 0 ) n2 PRZEJŚCIOWY 30 A B R M20x2.5-6g B A-A ( : 0 ) AKSONOMETRIA ( : 5 ) 400 C C D E F B-B ( : 0 ) C-C ( : 0 ) Przejadka z miękkiego PCV 300x400x0 Blacha 300x400x20 z 4 oworami 2mm Kowa wklejana: Paron z klejem HVU M6x25 + Prę kowy HAS-5.8 M6x25/38 ocynk galwaniczny Nakręka sześciokąna wysoka (odmiana 2) - Klasy dokładności B M20 w powłoce: Fe/Zn5 wg PN-EN 4042 Podkładki okrągłe -- Szereg normalny - Klasa dokładności C M2 z powłoką: Fe/Zn5 wg PN-EN 4042 Dwueownik HE 20 długości 00mm Prę okrągły długości 90mm z gwinem M20x2.5 na długości 35 mm z powłoką Fe/Zn5 wg PN-EN 4042 Żabro z blachy 00x00x6 Blacha 300x300x20 z 4 oworami 2mm Blacha 380x380x0 z 4 oworami 26mm ELEMEN OPIS echcom P R O J E K T S. C. Tyuł opracowania: ,000 mm 4 8 ILOŚĆ PCW, nieplasyfikowany 5.8 wg PN-EN-ISO wg PN-EN-ISO wg PN-EN-ISO 898- MATERIAŁ PROJEKT WYKONAWCZY wg rysunku HILTI PN-EN ISO 4033: PN-EN ISO 709:2003 PN-EN 0034:996 PN-EN 0060:2006 wg rysunku wg rysunku wg rysunku PROD/NORMA D E F A3 x.5 (594 x 297mm) G C UWAGA:. WSZYSTKIE NIEOZNACZONE SPOINY WYKONAĆ JAKO PACHWINOWE KLASY "C" NA CAŁYM OBWODZIE PRZYLEGANIA ELEMENTU W GRUBOŚCIACH: rura z rurą a=gr. ścianki cieńszego z łączonych elemenów, blacha lub kszałownik walcowany z rurą: a=gr. ścianki rury lecz nie więcej niż 0,7 gr. blachy lub kszałownika, jednosronne: a=0,7 gr. cieńszego z elemenów, dwusronne: 0,5 gr. cieższego z łączonych elemenów, minimalny wymiar spoin 3mm. 2. PRZED WYKONANIEM ZABEZPIECZENIA ANTYKOROZYJNEGO WSZYSTKIE KRAWĘDZIE SFAZOWAĆ WYGŁADZIĆ).ZABEZPIECZENIE ANTYKOROZYJNE WG OPISU TECHNICZNEGO 3. PRZED WYKONANIEM ZABEZPIECZENIA ANTYKOROZYJNEGO SPRAWDZIĆ PRZYJĘTE ROZSTAWY I ŚREDNICE MOCOWAŃ DLA DOSTARCZONYCH PODPÓR. 4. STAL KONSTRUKCYJNA S235JO OCYNK ŚRUBY, NAKRĘTKI, KOTWY WKLEJANE KL. 8.8(8) Biuro Projeków i Obsługi Inwesycji ul. Polna 5B, Opacz Kolonia, Michałowice el.: +48 (22) , fax: +48 (22) biuro@echcom-projek.pl Inwesor: Operaor Gazociągów Przesyłowych GAZ-SYSTEM S. A. ul. Mszczonowska 4, Warszawa Oddział w Gdańsku ul. Wałowa47, Gdańsk Nazwa rys.: Opracował: Projekował: Sprawdził: Podpora kurka DN200 Imię i Nazwisko mgr inż. B. Figurski inż. Adam Sado Nr opracowania: Rewizja: Skala: Nr rys.: Arkusz: Specjalność Nr uprawnień Podpis Konsrukc /06/03/02 0 B-4.00 : 0 / KonsrukcṀAZ/0046/POOK/ G

30 A B B A A B El. ( : 0 ) El. 2 ( : 0 ) n26 PRZEJŚCIOWY n2 PRZEJŚCIOWY 00 El. 3 ( : 5 ) El. 4 ( : 5 ) 0 R TABELA REWIZJI Rew. Opis zmiany Daa Zawierdzony przez 0 Rewizja mgr inż. B. Figurski M20x2.5-6g El. 9 ( : 0 ) n2 PRZEJŚCIOWY A B A-A ( : 0 ) AKSONOMETRIA ( : 5 ) 350 C C A3 x.5 (594 x 297mm) D E F G B-B ( : 0 ) C C-C ( : 0 ) UWAGA:. WSZYSTKIE NIEOZNACZONE SPOINY WYKONAĆ JAKO PACHWINOWE KLASY "C" NA CAŁYM OBWODZIE PRZYLEGANIA ELEMENTU W GRUBOŚCIACH: rura z rurą a=gr. ścianki cieńszego z łączonych elemenów, blacha lub kszałownik walcowany z rurą: a=gr. ścianki rury lecz nie więcej niż 0,7 gr. blachy lub kszałownika, jednosronne: a=0,7 gr. cieńszego z elemenów, dwusronne: 0,5 gr. cieższego z łączonych elemenów, minimalny wymiar spoin 3mm. 2. PRZED WYKONANIEM ZABEZPIECZENIA ANTYKOROZYJNEGO WSZYSTKIE KRAWĘDZIE SFAZOWAĆ WYGŁADZIĆ).ZABEZPIECZENIE ANTYKOROZYJNE WG OPISU TECHNICZNEGO 3. PRZED WYKONANIEM ZABEZPIECZENIA ANTYKOROZYJNEGO SPRAWDZIĆ PRZYJĘTE ROZSTAWY I ŚREDNICE MOCOWAŃ DLA DOSTARCZONYCH PODPÓR. 4. STAL KONSTRUKCYJNA S235JO OCYNK ŚRUBY, NAKRĘTKI, KOTWY WKLEJANE KL. 8.8(8) ELEMEN OPIS echcom P R O J E K T S. C. Biuro Projeków i Obsługi Inwesycji ul. Polna 5B, Opacz Kolonia, Michałowice el.: +48 (22) , fax: +48 (22) biuro@echcom-projek.pl Inwesor: Dwueownik HE 20 długości 00mm Operaor Gazociągów Przesyłowych GAZ-SYSTEM S. A. ul. Mszczonowska 4, Warszawa Oddział w Gdańsku ul. Wałowa47, Gdańsk Tyuł opracowania: Nazwa rys.: Opracował: Projekował: Sprawdził: Podpora kurka DN50 PROJEKT WYKONAWCZY Imię i Nazwisko mgr inż. B. Figurski inż. Adam Sado Nr opracowania: Rewizja: Skala: Nr rys.: Arkusz: Specjalność Nr uprawnień Podpis Konsrukc /06/03/02 0 B-5.00 : 0 / KonsrukcṀAZ/0046/POOK/ Blacha 300x350x20 z 4 oworami 2mm Przejadka z miękkiego PCV 300x350x0 Kowa wklejana: Paron z klejem HVU M6x25 + Prę kowy HAS-5.8 M6x25/38 ocynk galwaniczny Nakręka sześciokąna wysoka (odmiana 2) - Klasy dokładności B M20 w powłoce: Fe/Zn5 wg PN-EN 4042 Podkładki okrągłe -- Szereg normalny - Klasa dokładności C M2 z powłoką: Fe/Zn5 wg PN-EN 4042 Prę okrągły długości 90mm z gwinem M20x2.5 na długości 35 mm z powłoką Fe/Zn5 wg PN-EN 4042 Żabro z blachy 00x00x6 Blacha 300x300x20 z 4 oworami 2mm Blacha 380x380x0 z 4 oworami 26mm 200,000 mm ILOŚĆ PCW, nieplasyfikowany 5.8 wg PN-EN-ISO wg PN-EN-ISO wg PN-EN-ISO 898- MATERIAŁ PN-EN 0034:996 wg rysunku HILTI PN-EN ISO 4033: PN-EN ISO 709:2003 PN-EN 0060:2006 wg rysunku wg rysunku wg rysunku PROD/NORMA D E F G
