Metody dynamicznej prezentacji kartograficznej

Transkrypt

1 Czterej pancerni i Paweł J. Kowalski Metody dynamicznej prezentacji kartograficznej wykład 5 ziemniaki slajd 2 z 30 Geoprzedstawienie dynamiczne definicja: Animacja... obrazowo-znakowe przedstawienie Ziemi (jej fragmentu), które w skali czasowej, w sposób poglądowy, uogólniony a jednocześnie wymierny pokazuje obiekty, zjawiska i procesy geograficzne inne określenia: animacja kartograficzna mapa animowana mapa dynamiczna film kartograficzny wizualizacja dynamiczna metoda polegająca na dokonywaniu serii zdjęć rysunków, plam barwnych, kukiełek itp. w poszczególnych fazach ruchu, których wyświetlanie daje na ekranie efekt ożywienia, ruchu ciągłego 2. uruchamianie lalek w teatrze lalkowym 3. ożywienie, ożywianie PM==f f[x, [x,y,y,zz(q),t] (q)] Bolek i Lolek reż. W. Nehrebecki (od 1969) slajd 3 z 30 slajd 4 z 30 Terminologia F i l m rodzaj widowiska, w którym za pomocą odpowiedniej techniki projekcyjnej rzutuje się na ekran pewną serię obrazów, dających widzowi złudzenie ruchu 2. taśma złożona z szeregu następujących po sobie zdjęć fotograficznych 3. sztuka, umiejętność realizowania obrazów; kinematografia mapa animowana mapa (na płaszczyźnie) animacja kartograficzna geoprzedstawienie (prezentacja jednorodna) film kartograficzny geokompozycja (złożona) Star Wars: Epizode IV reż. G. Lucas, prod. USA 1977 slajd 5 z 30 slajd 6 z 30 1

2 Klasyfikacja metod dynamicznej prezentacji... dynamiczny 1. polegający na ruchu, działaniu, ruchliwy, zmienny 2. powstający, poruszany, występujący wskutek działania sił 3. związany z natężeniem (siły dźwięków, tonów) przekształcenia formy skali i generalizacji zasięgu terytorialnego odwzorowania symboliki metody prezentacji zakresu tematycznego przekształcenia treści położenia wielkości cech (atrybutów) pozorne naturalne czas prezentacji niezależny od czasu rzeczywistego pozorne odwzorowanie czasu rzeczywistego naturalne odwzorowanie czasu rzeczywistego slajd 7 z 30 slajd 8 z 30 Przegląd metod 1 Przegląd metod 2 skali Whiterke Przegląd metod 3 skali i generalizacji Przegląd metod 4 skali zasięgu odwzorowania zakresu treści 2

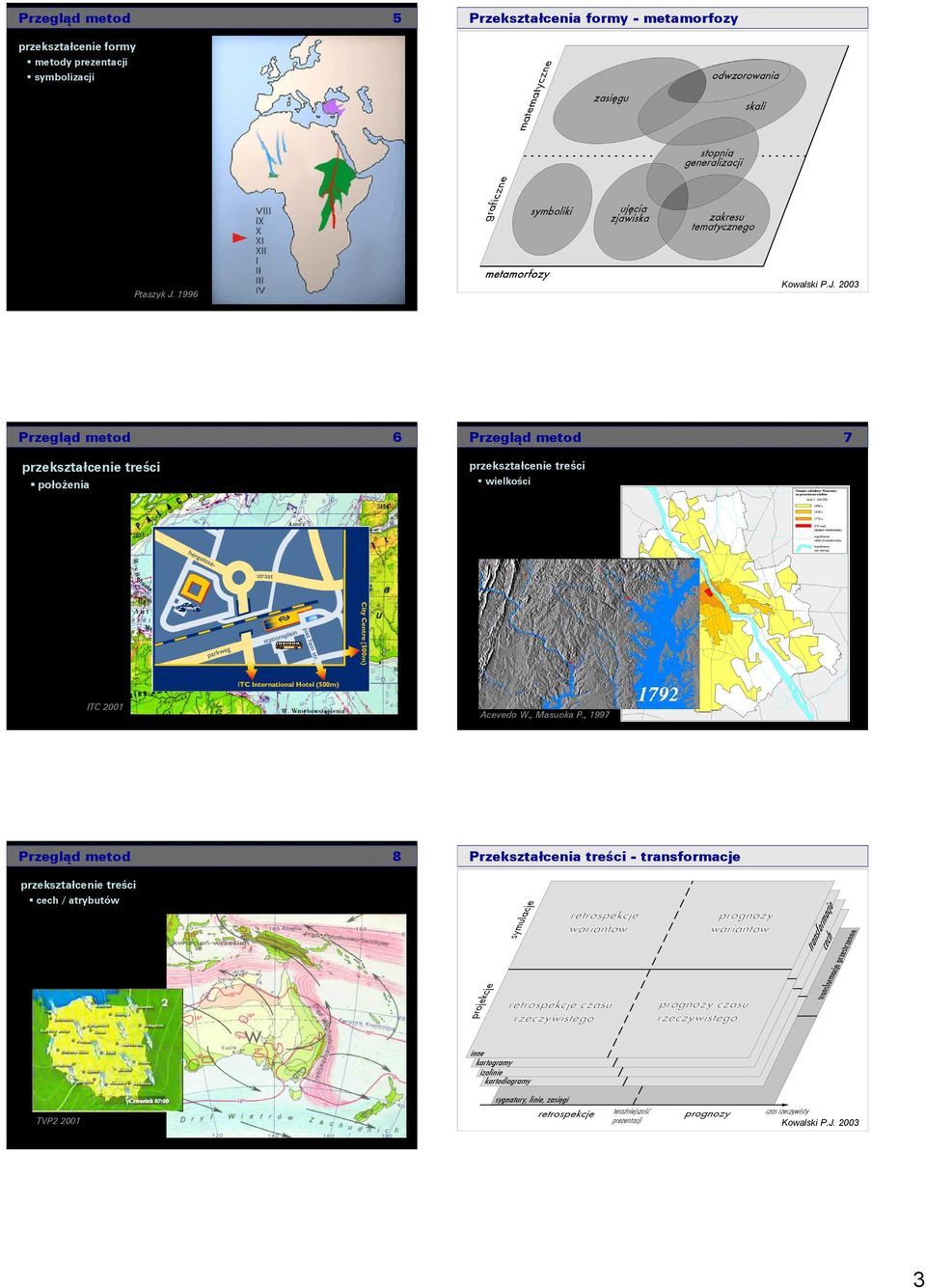

3 Przegląd metod 5 Przekształcenia formy - metamorfozy metody prezentacji symbolizacji Ptaszyk J slajd 14 z 30 Przegląd metod 6 położenia Przegląd metod 7 wielkości ITC 2001 Acevedo W., Masuoka P., 1997 Przegląd metod 8 Przekształcenia treści - transformacje cech / atrybutów TVP slajd 18 z 30 3

4 Redagowanie prezentacji dynamicznej 1 A B C D Redagowanie prezentacji dynamicznej 2 mapa stanów mapa zmian mapa wieloczasowa A B C D mapa stanów mapa zmian slajd 19 z 30 slajd 20 z 30 Dynamiczne zmienne graficzne Generalizacja chronologiczna moment pojawienia się znaku (czas ekspozycji) okres trwania (stabilności) moment zniknięcia znaku t skala czasowa: jednostki pomiaru czasu powtarzalność wystąpienia znaku (cykliczność) tempo (częstotliwość) rytm (sekwencja) t zakres czasowy prezentacji: czas trwania zjawiska zasięg przestrzenny lub rozpiętość tematyczna Pożary Yellowstone parametry względne np. szybkość zmian (położenia lub atrybutów) synchronizacja (uzgodnienie okresów trwania serii czasowych) generalizacja chronologiczna (dynamiczna): uogólnienie wyodrębnienie trendów i typowości slajd 21 z 30 slajd 22 z 30 Legenda geoprzedstawienia dynamicznego objaśnienie znaków pomiar czasu lub opis przekształcenia elementy sterujące Kraak Edsall MacEachren (1997) Etapy redagowania prezentacji dynamicznych 1. Scenariusz odzwierciedlający koncepcję opracowania: treść, zasięg, generalizacja, symbolizacja oraz zmienność tych cech 2. Osnowa przestrzenna geoprzedstawienia: układ współrzędnych prostokątnych, geograficznych jednoznacznie określony zbiór elementów odniesienia 3. Osnowa temporalna geoprzedstawienia: graficzne, tekstowe lub dźwiękowe zobrazowanie upływu czasu 4. Osnowa funkcjonalna prezentacji: aktywne elementy obrazu właściwego elementy legendy lub oddzielne pola sterujące 5. Komentarz: legenda komentarz kartograficzny skala, podziałka i pomiar czasu opis działania poszczególnych funkcji prezentacji slajd 23 z 30 slajd 24 z 30 4

5 Przykład geoprzedstawienia dynamicznego 1 istotne cechy prezentacji: kompozycja złożona łączenie metod prezentacji generalizacja chronologiczna metryczność Przykład geoprzedstawienia dynamicznego 2 istotne cechy prezentacji: prezentacja dynamiczna nienadzorowana interaktywna Buziek G., 1998 Patterson 1998 Ocena metod - pozytywna = odpowiednik statycznej metody prezentacji kartograficznej Ocena metod - negatywna = wypaczenie (?) statycznej metody prezentacji kartograficznej Jaworowski Z Ocena metod do zastanowienia Zakres zastosowań metod dynamicznych analizy przeobrażeń rzeczywistości w aspekcie dokumentacyjnym (monitoring) analizy długookresowe dla celów historycznych ekstrapolowanie zdarzeń w celu symulowania określonych sytuacji lub prognozowania stanów wybranych elementów przestrzeni geograficznej badania własności obrazów kartograficznych np. poprzez animowanie procesów generalizacyjnych, parametrów map tematycznych itd. slajd 30 z 30 5
