1 MINI-KOPARKA 1535/1655 kg

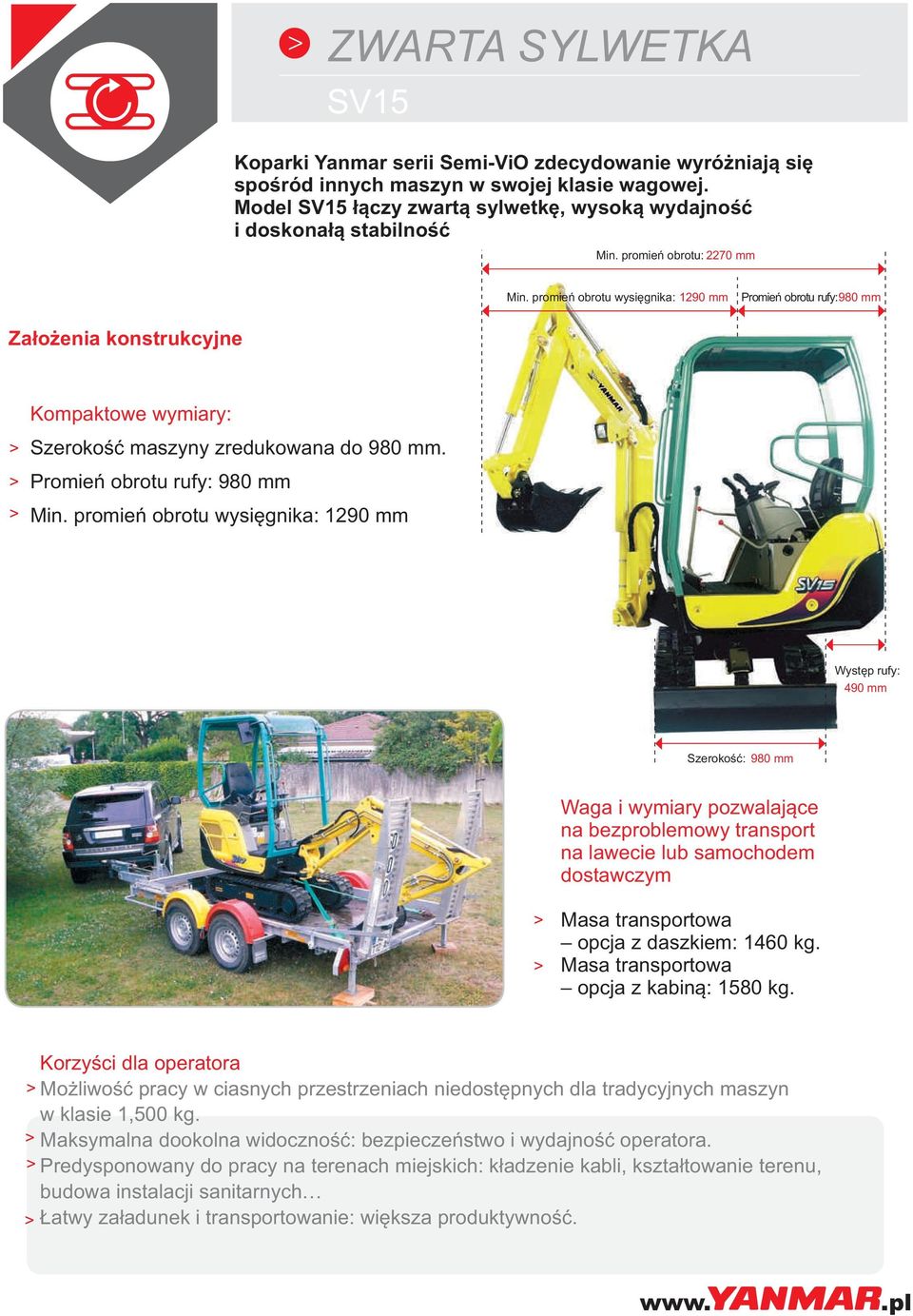

2 ZWARTA SYLWETKA Koparki Yanmar serii Semi-ViO zdecydowanie wyróżniają się spośród innych maszyn w swojej klasie wagowej. Model łączy zwartą sylwetkę, wysoką wydajność i doskonałą stabilność Min. promień obrotu: 2270 mm Min. promień obrotu wysięgnika: 1290 mm Promień obrotu rufy:980 mm Założenia konstrukcyjne Kompaktowe wymiary: Szerokość maszyny zredukowana do 980 mm. Promień obrotu rufy: 980 mm Min. promień obrotu wysięgnika: 1290 mm Występ rufy: 490 mm Szerokość: 980 mm Waga i wymiary pozwalające na bezproblemowy transport na lawecie lub samochodem dostawczym Masa transportowa opcja z daszkiem: 1460 kg. Masa transportowa opcja z kabiną: 1580 kg. Korzyści dla operatora Możliwość pracy w ciasnych przestrzeniach niedostępnych dla tradycyjnych maszyn w klasie 1,500 kg. Maksymalna dookolna widoczność: bezpieczeństwo i wydajność operatora. Predysponowany do pracy na terenach miejskich: kładzenie kabli, kształtowanie terenu, budowa instalacji sanitarnych Łatwy załadunek i transportowanie: większa produktywność.

3 DUŻA WYDAJNOŚĆ Układ hydrauliczny reagujący na obciążenie, pompa tłokowa o zmiennym wydatku Precyzyjne działanie. Równoczesne wykonywanie wielu zadań. Bezpieczeństwo i wydajność, szczególnie w pracach wymagających dokładności. Nowa generacja silników Yanmar serii «TNV» (Totally New Value Zupełnie Nowa Jakość) Usprawnienie i modernizacja silników serii TNE, znanych ze swej reputacji jako jednostek cichych i ekologicznych: Zmniejszona emisja spalin jeszcze bardziej eko. Redukcja hałasu jeszcze bardziej cichy. Usprawniony rozruch (szybciej się rozgrzewa). Silniki serii TNV wykraczają poza najbardziej rygorystyczne przepisy dotyczące emisji spalin. Spełniają wymogi europejskiej normy emisji spalin Stage II Jedno lub dwufunkcyjny dodatkowy obwód (PTO) Udane połączenie silnika z układem hydraulicznym Zmniejszone zużycie paliwa Zwiększona wydajność Mniej spalin Doskonałe właściwości trakcyjne jak na koparkę tej kategorii wagowej Wlew paliwa

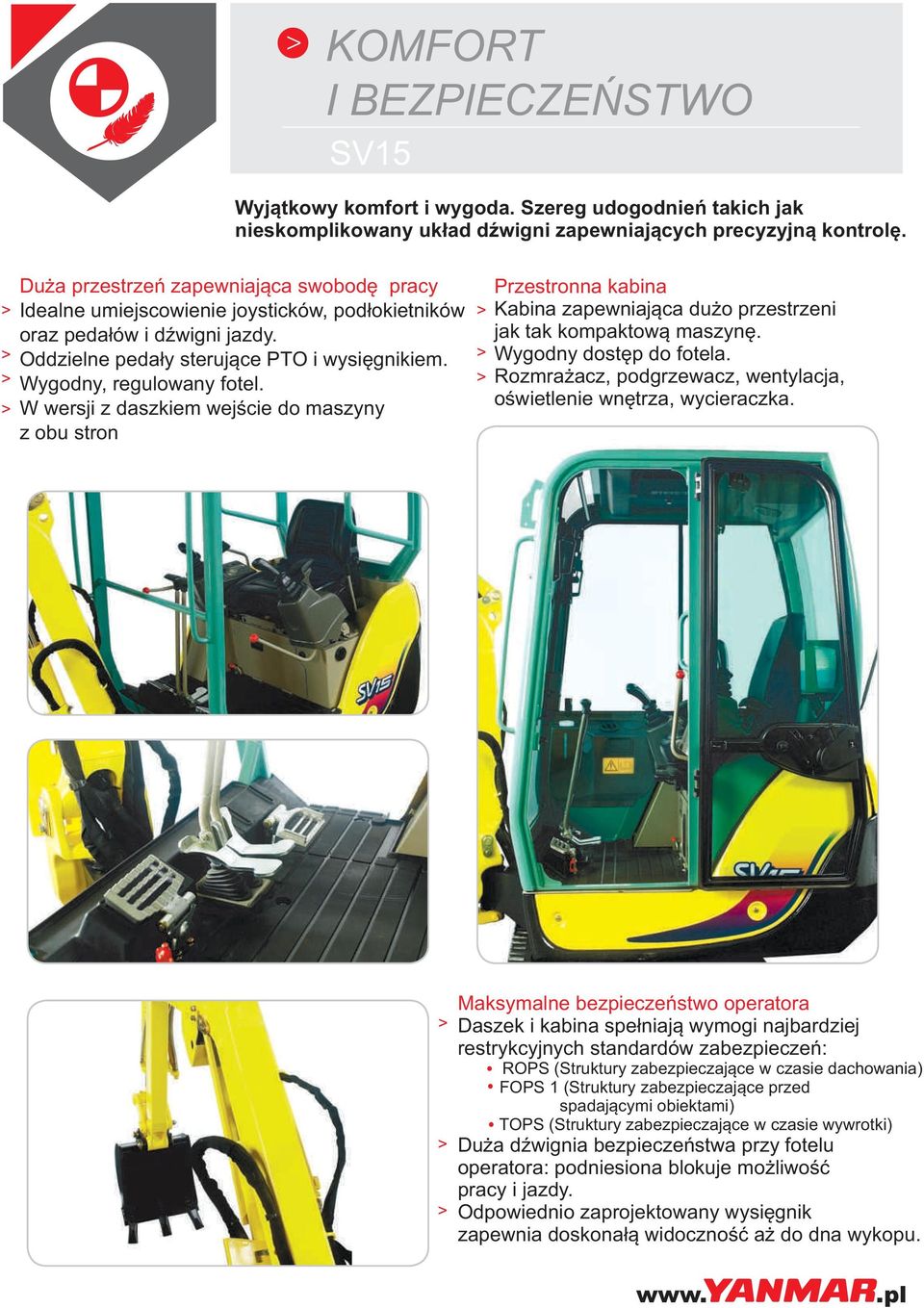

4 KOMFORT I BEZPIECZEŃSTWO Wyjątkowy komfort i wygoda. Szereg udogodnień takich jak nieskomplikowany układ dźwigni zapewniających precyzyjną kontrolę. Duża przestrzeń zapewniająca swobodę pracy Idealne umiejscowienie joysticków, podłokietników oraz pedałów i dźwigni jazdy. Oddzielne pedały sterujące PTO i wysięgnikiem. Wygodny, regulowany fotel. W wersji z daszkiem wejście do maszyny z obu stron Przestronna kabina Kabina zapewniająca dużo przestrzeni jak tak kompaktową maszynę. Wygodny dostęp do fotela. Rozmrażacz, podgrzewacz, wentylacja, oświetlenie wnętrza, wycieraczka. Maksymalne bezpieczeństwo operatora Daszek i kabina spełniają wymogi najbardziej restrykcyjnych standardów zabezpieczeń: ROPS (Struktury zabezpieczające w czasie dachowania) FOPS 1 (Struktury zabezpieczające przed spadającymi obiektami) TOPS (Struktury zabezpieczające w czasie wywrotki) Duża dźwignia bezpieczeństwa przy fotelu operatora: podniesiona blokuje możliwość pracy i jazdy. Odpowiednio zaprojektowany wysięgnik zapewnia doskonałą widoczność aż do dna wykopu.

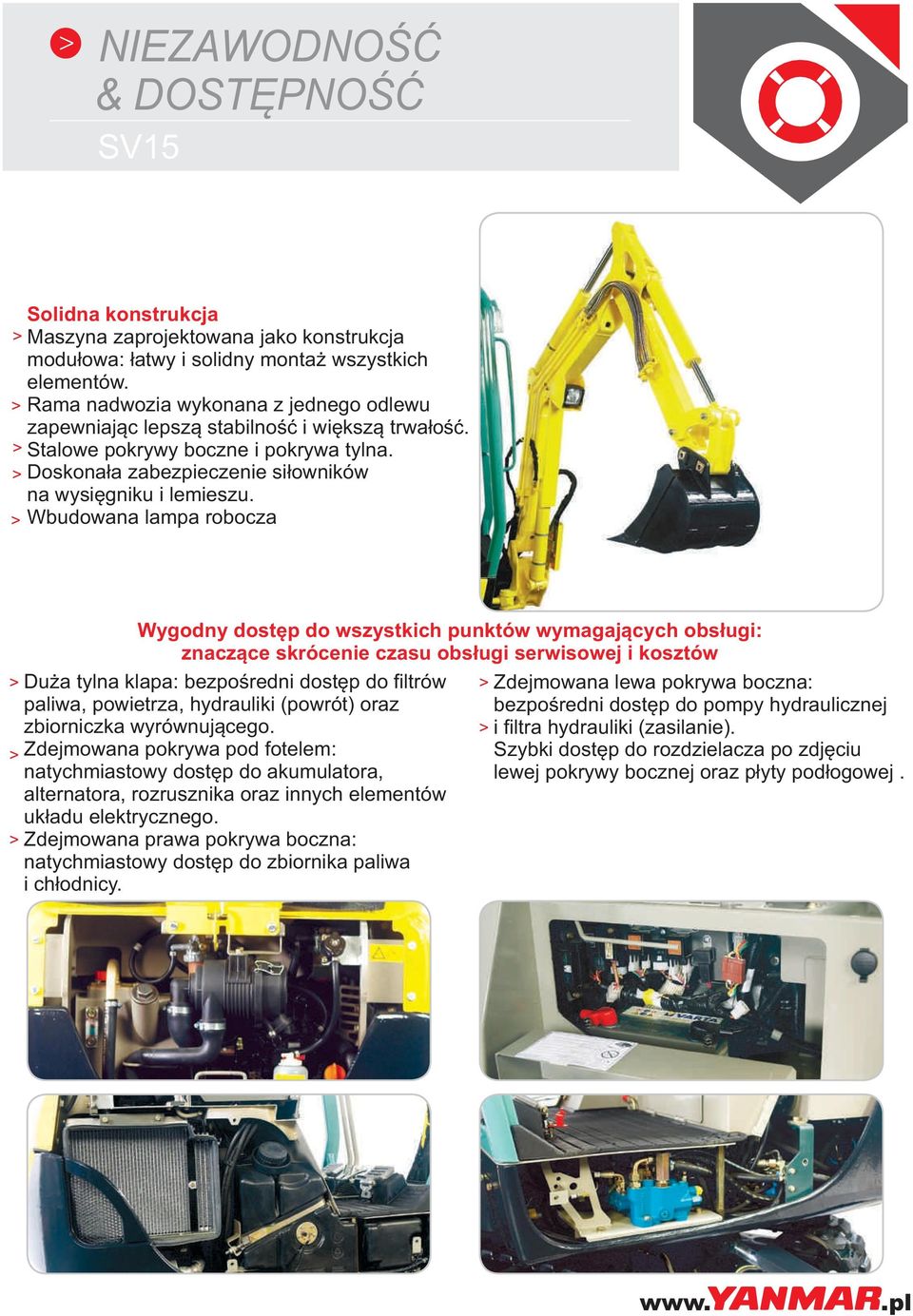

5 NIEZAWODNOŚĆ & DOSTĘPNOŚĆ Solidna konstrukcja Maszyna zaprojektowana jako konstrukcja modułowa: łatwy i solidny montaż wszystkich elementów. Rama nadwozia wykonana z jednego odlewu zapewniając lepszą stabilność i większą trwałość. Stalowe pokrywy boczne i pokrywa tylna. Doskonała zabezpieczenie siłowników na wysięgniku i lemieszu. Wbudowana lampa robocza Wygodny dostęp do wszystkich punktów wymagających obsługi: znaczące skrócenie czasu obsługi serwisowej i kosztów Duża tylna klapa: bezpośredni dostęp do filtrów paliwa, powietrza, hydrauliki (powrót) oraz zbiorniczka wyrównującego. Zdejmowana pokrywa pod fotelem: natychmiastowy dostęp do akumulatora, alternatora, rozrusznika oraz innych elementów układu elektrycznego. Zdejmowana prawa pokrywa boczna: natychmiastowy dostęp do zbiornika paliwa i chłodnicy. Zdejmowana lewa pokrywa boczna: bezpośredni dostęp do pompy hydraulicznej i filtra hydrauliki (zasilanie). Szybki dostęp do rozdzielacza po zdjęciu lewej pokrywy bocznej oraz płyty podłogowej.

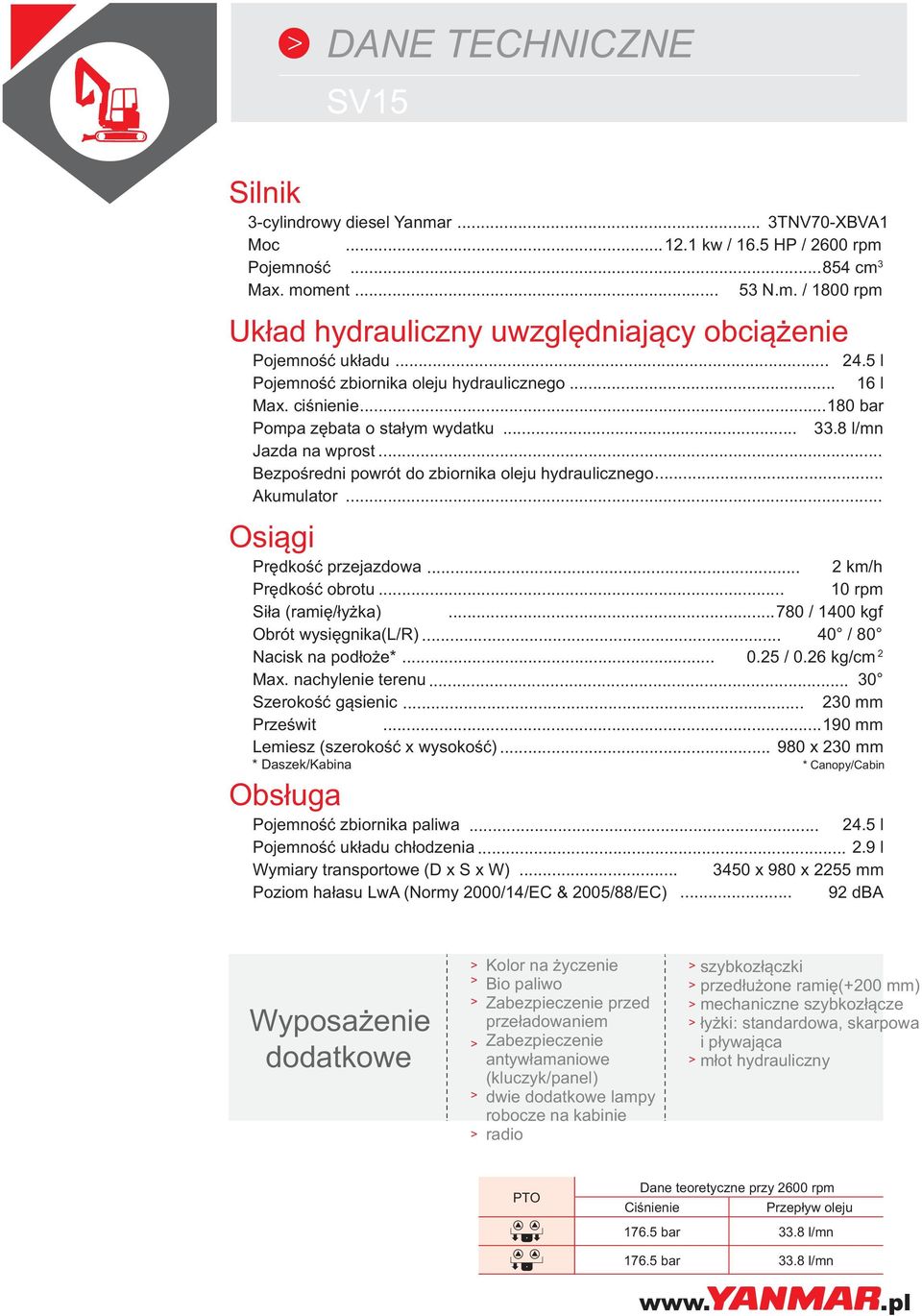

6 DANE TECHNICZNE Silnik 3-cylindrowy diesel Yanmar... 3TNV70-XBVA1 Moc kw / 16.5 HP / 2600 rpm Pojemność cm 3 Max. moment N.m. / 1800 rpm Układ hydrauliczny uwzględniający obciążenie Pojemność układu l Pojemność zbiornika oleju hydraulicznego l Max. ciśnienie bar Pompa zębata o stałym wydatku l/mn Jazda na wprost... Bezpośredni powrót do zbiornika oleju hydraulicznego... Akumulator... Osiągi Prędkość przejazdowa... 2 km/h Prędkość obrotu rpm Siła (ramię/łyżka) / 1400 kgf Obrót wysięgnika(l/r) / 80 Nacisk na podłoże* / 0.26 kg/cm 2 Max. nachylenie terenu Szerokość gąsienic mm Prześwit mm Lemiesz (szerokość x wysokość) x 230 mm * Daszek/Kabina * Canopy/Cabin Obsługa Pojemność zbiornika paliwa l Pojemność układu chłodzenia l Wymiary transportowe (D x S x W) x 980 x 2255 mm Poziom hałasu LwA (Normy 2000/14/EC & 2005/88/EC) dba Wyposażenie dodatkowe Kolor na życzenie Bio paliwo Zabezpieczenie przed przeładowaniem Zabezpieczenie antywłamaniowe (kluczyk/panel) dwie dodatkowe lampy robocze na kabinie radio szybkozłączki przedłużone ramię(+200 mm) mechaniczne szybkozłącze łyżki: standardowa, skarpowa i pływająca młot hydrauliczny PTO Dane teoretyczne przy 2600 rpm Ciśnienie Przepływ oleju bar 33.8 l/mn bar 33.8 l/mn

7 TECHNICAL SPECIFICATIONS Masa robocza +- 2% (Normy EC): 1535/1655 kg (daszek/kabina) Masa transportowa+-2% (Normy EC) : 1460/1580 kg (daszek/kabina) * ( * min. promień obrotu wysięgnika) * * * * * * daszek - kabina * przedłużone ramię * * Zastrzegamy możliwość zmiany danych technicznych. Wymiary podano w mm z założoną standardową łyżką Yanmara. lemiesz podparty A Max 2.5 m 2.0 m 1.5 m B * * * * * * * * * * * * * * * * * * * * * *735 C Urządzenie z daszkiem, gumowymi gąsienicami, bez łyżki. A: Odległość obciążenia od osi obrotu (m). B: Wysokość punktu obrotu łyżki (m). C: Bezpieczna masa ładunku (kg). (+4% z kabiną). lemiesz podniesiony A Max 2.5 m 2.0 m 1.5 m B * * * * * C Ciężar przechyłu, praca przodem Ciężar przechyłu, praca pod kątem 90 Dane zawarte w tabelach reprezentują nośności zgodnie z normą ISO Nie zawierają wagi łyżki i odpowiadają 75% maksymalnego obciążenia przechyłu lub 87% obciążenia układu hydraulicznego. Dane oznaczone gwiazdką oznaczają limit obciążenia układu hydraulicznego.
