Początek. Sprawdź zawartość opakowania. Rzeczywista zawartość opakowania może być inna. *Może występować w zestawie. Płyta instalacyjna CD

Transkrypt

1 Początek 1 Użytkownicy korzystający z kabla USB : Nie należy podłączać kabla USB do chwili, w której zostanie wyświetlony monit na ten temat. Instrukcje dotyczące konfiguracji sieci przewodowej i bezprzewodowej znajdują się za częścią z instrukcjami dotyczącymi złącza USB. 2 Sprawdź zawartość opakowania. Rzeczywista zawartość opakowania może być inna. *Może występować w zestawie Płyta instalacyjna CD Przewód zasilający Przewodnik podstawy Kolorowe kasety drukujące Głowica drukująca Papier fotograficzny 10 X 15 * Kabel USB * HP Photosmart C6300 All-in-One series

2 3 a a. Usuń całą taśmę z przedniej i tylnej części urządzenia. Dostosuj ustawienia wyświetlacza i usuń z niego powłokę ochronną. b b. Otwórz urządzenie i usuń wszystkie materiały pakunkowe z jego wnętrza. 2 HP Photosmart C6300 All-in-One series

3 4 a a. Podłącz przewód zasilający i zasilacz. b b. Naciśnij przycisk HP All-in-One., aby włączyć urządzenie c c. Po wyświetleniu monitu wybierz swój język i kraj/region. HP Photosmart C6300 All-in-One series 3

4 5a a a. Otwórz drzwiczki dostępowe do kaset drukujących z tuszem. Zatrzask wózka b b. Unieś mocno szary zatrzask, jak pokazano na rysunku. c. Usuń głowicę drukującą z opakowania. Nie dotykaj elementów kontaktowych w kolorze miedzi. Nie zarysuj elementów kontaktowych o drukarkę lub inną powierzchnię. c d Kolorowe ikony f e d. Przytrzymaj głowicę drukującą w górze, jak pokazano na rysunku. g e. Opuścić głowicę drukującą do urządzenia tak, aby bloki purpurowy i fioletowy głowicy zrównały się z blokami purpurowym i zielonym na urządzeniu. f f. Powoli opuść zatrzask. 4 HP Photosmart C6300 All-in-One series

5 5b a WAŻNE: Przed zainstalowaniem kaset drukujących z tuszem konieczne jest zakończenie kroku 5a. b a. Usuń plastikowe opakowanie, pociągając za pomarańczową końcówkę. c b. Przekręcaj pomarańczową nasadkę, aż do jej uwolnienia. c c. Obróć kasetę drukującą z tuszem, wsuń ją do odpowiedniej szczeliny, a następnie naciśnij w dół aż do usłyszenia charakterystycznego kliknięcia. d d. Powtórz kroki a, b i c dla wszystkich kaset drukujących z tuszem. e e. Zamknij drzwiczki dostępowe do kaset drukujących z tuszem. Rozpocznie się proces inicjalizacji, który zajmie około 6 minut. Urządzenie będzie wytwarzać hałas. Podczas procesu inicjalizowania urządzenia można przejść do kolejnego kroku: załadowania papieru. HP Photosmart C6300 All-in-One series 5

6 6 a b c d a. Podnieś zasobnik wyjściowy. b. Przesuń prowadnicę c. Włóż zwykły biały d. Opuść zasobnik szerokości papieru w lewo. papier do głównego zasobnika i wyreguluj prowadnice papieru. wyjściowy. 7 a b d a. Unieś pokrywę b. Załaduj papier fotograficzny c. Opuść pokrywę d. Unieś zaczep zasobnika papieru fotograficznego. błyszczącą stroną w dół do zasobnika papieru fotograficznego. Przesuń prowadnice papieru, dopasowując je do papieru fotograficznego. zasobnika papieru fotograficznego. papieru. 8 a. Po załadowaniu papieru naciśnij przycisk OK, a następnie poczekaj kilka minut na wydrukowanie strony wyrównania. b. Po wydrukowaniu strony proces wyrównywania jest zakończony. Naciśnij przycisk OK. 6 HP Photosmart C6300 All-in-One series

7 9 A - USB B - Ethernet C Wybierz tylko JEDEN typ połączenia (A Złącze USB, B Sieć Ethernet/Połączenie przewodowe lub C /Połączenie bezprzewodowe) A - USB Jeśli urządzenie HP All-in-One ma być podłączone bezpośrednio do jednego komputera, zastosuj się do instrukcji z sekcji A. (Nie należy podłączać kabla USB aż do przejścia do sekcji A). Wymagane wyposażenie: kabel USB. B - Ethernet Jeśli drukarka HP All-in-One ma być połączona z siecią za pomocą kabla Ethernet, zastosuj się do instrukcji z sekcji B. Wymagane wyposażenie: router i kabel Ethernet. C Jeśli drukarka HP All-in-One ma być połączona z siecią bezprzewodowo (w standardzie b lub g), zastosuj się do instrukcji z sekcji C. Wymagane wyposażenie: router bezprzewodowy. HP Photosmart C6300 All-in-One series 7

8 A - USB Windows: Mac: a. Włącz komputer, w razie potrzeby zaloguj się, a następnie poczekaj na wyświetlenie pulpitu. Włóż zielony dysk CD i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. WAŻNE : Jeśli ekran startowy nie zostanie wyświetlony, należy kliknąć dwukrotnie ikonę Mój komputer, kliknąć dwukrotnie ikonę dysku CD-ROM z logo HP, a następnie kliknąć dwukrotnie plik setup.exe. WAŻNE : Jeśli kabel USB nie jest dołączony do zestawu, należy go zakupić osobno. a. Podłącz kabel USB do portu z tyłu urządzenia HP All-in-One, a następnie do dowolnego portu USB w komputerze. WAŻNE: Jeśli kabel USB nie jest dołączony do zestawu, należy go zakupić osobno. b. Po wyświetleniu monitu dotyczącego złącza USB podłącz kabel do portu z tyłu urządzenia HP All-in-One, a następnie do dowolnego portu USB w komputerze. c. Aby zakończyć instalację oprogramowania, postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. d. Aby zapoznać się z funkcjami urządzenia All-in-One, przejdź do strony 16. b. Włóż zielony dysk CD. c. Kliknij dwukrotnie ikonę dysku CD HP Photosmart na pulpicie. d. Kliknij dwukrotnie ikonę Instalator HP. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. e. Zakończ instrukcje na ekranie asystenta instalacji. f. Aby zapoznać się z funkcjami urządzenia All-in-One, przejdź do strony HP Photosmart C6300 All-in-One series

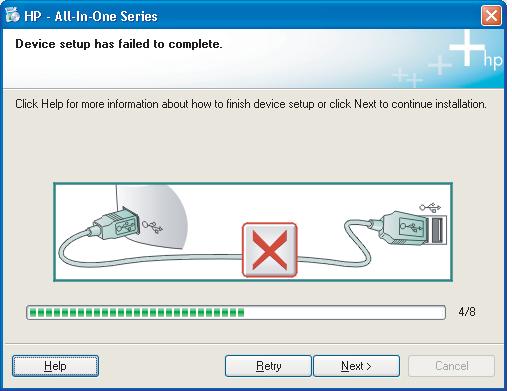

9 Rozwiązywanie problemów dotyczących złącza USB Problem: (Dotyczy tylko systemu Windows) Został wyświetlony ekran kreatora dodawania sprzętu. Działanie: Anuluj wszystkie ekrany. Odłącz kabel USB, a następnie włóż zielony dysk CD z oprogramowaniem urządzenia HP All-in-One. Patrz Sekcja A. Problem: (Dotyczy tylko systemu Windows) Nie został wyświetlony ekran z monitem o podłączenie kabla USB. Działanie: Anuluj wszystkie ekrany. Wyjmij, a następnie włóż ponownie do napędu zielony dysk CD z oprogramowaniem do obsługi urządzenia HP All-in-One. Patrz Sekcja A. Problem: (Dotyczy tylko systemu Windows) Został wyświetlony ekran Nie udało się zakończyć instalacji urządzenia. Działanie: Odłącz urządzenie i podłącz je ponownie. Sprawdź wszystkie połączenia. Upewnij się, że kabel USB jest podłączony do komputera. Nie podłączaj kabla USB do klawiatury lub niezasilanego koncentratora USB. Patrz Sekcja A. HP Photosmart C6300 All-in-One series 9

10 B - Ethernet a. Znajdź kabel sieciowy/kabel Ethernet. b. Usuń żółtą wtyczkę z tyłu urządzenia. c. Podłącz jeden koniec kabla sieciowego/kabla Ethernet do portu Ethernet w tylnej części urządzenia. d. Połącz drugi koniec kabla sieciowego/kabla Ethernet do routera (ale nie do portu sieci Internet). e. Przejdź do sekcji D tego przewodnika po instalacji, aby zainstalować oprogramowanie. Ważne: Komputer i urządzenie HP All-in-One muszą należeć do tej samej aktywnej, działającej sieci. W przypadku korzystania z urządzenia DSL lub modemu przewodowego upewnij się, że kabel sieciowy/kabel Ethernet z urządzenia HP All-in-One nie został podłączony do modemu przewodowego. Podłącz go tylko do routera. 10 HP Photosmart C6300 All-in-One series

11 C a. Znajdź i zapisz ustawienia routera bezprzewodowego: Nazwa sieci (zwana również SSID): Klucz WEP/Hasło WPA (jeśli jest potrzebne): WAŻNE: Do kontynuowania instalacji drukarki w trybie bezprzewodowym konieczne jest zachowanie powyższych informacji. Firma HP udostępnia narzędzie oparte na sieci Web Wireless Network Assistant (Asystent sieci bezprzewodowej) [URL: (wyłącznie w języku angielskim)], które może być pomocne w uzyskiwaniu tej informacji w niektórych systemach. Jeśli narzędzie Wireless Network Assistant nie okaże się pomocne w uzyskaniu informacji o sieci, konieczne będzie sprawdzenie informacji w dokumentacji routera bezprzewodowego, u producenta routera lub osoby, która skonfigurowała sieć bezprzewodową podczas jej tworzenia. b. Naciśnij przycisk Instalowanie na drukarce HP All-in-One. c. Naciskaj przycisk, aż podświetlona zostanie opcja Sieć, a następnie naciśnij przycisk OK. Wyświetlone zostanie menu Sieć. d. Naciskaj przycisk, aż podświetlona zostanie opcja Kreator instalacji sieci bezprzewodowej, a następnie naciśnij przycisk OK. W ciągu kilku chwil na ekranie wyświetlona zostanie lista wykrytych sieci. Jako pierwsza zostanie wyświetlona sieć o najsilniejszym sygnale. HP Photosmart C6300 All-in-One series 11

12 C e. f. Wykonaj jedną z następujących operacji: Naciśnij przycisk, aby podświetlić nazwę sieci (tę, którą zanotowano wcześniej). Jeśli nazwa sieci, którą zanotowano, nie jest wyświetlona na liście, można ją wprowadzić ręcznie. Naciskaj przycisk, aż podświetlona zostanie opcja Wprowadź nową nazwę sieci (SSID), a następnie naciśnij przycisk OK. Następnie przy użyciu wyświetlonej klawiatury wprowadź nazwę sieci. W razie potrzeby użyj wskazówek klawiatury wyświetlonej na ekranie. Jeśli w sieci używane są zabezpieczenia, wyświetlony zostanie monit o klucz WEP i hasło WPA. W przypadku obu wartości rozróżniana jest wielkość liter. Przy pomocy klawiatury wyświetlanej na ekranie wprowadź klucz WEP lub hasło WPA zgodnie z poleceniem. Uwaga : Jeśli router udostępnia 4 klucze WEP, należy się upewnić, że użyty zostanie pierwszy. g. Aby zakończyć instalację sieci, postępuj zgodnie z monitami na ekranie. h. Aby zainstalować oprogramowanie, przejdź do sekcji D tego przewodnika po instalacji. A B C D E F G H I J K L M N O P Q R S T U V W X Y Z abc 123.@! Wskazówki klawiatury wyświetlanej na ekranie: Aby wybrać: Użyj klawiszy strzałek do podświetlenia, a następnie naciśnij przycisk OK. W przypadku popełnienia błędu: Naciśnij przycisk Skasuj. Aby uzyskać małe litery: Wybierz opcję abc. Aby uzyskać liczby: Wybierz opcję 123. Aby uzyskać symbole: Wybierz opcję.@!. Po zakończeniu: Podświetl opcję Zakończone, a następnie naciśnij przycisk OK. CLR Done 12 HP Photosmart C6300 All-in-One series

13 D1 - Ethernet/ Windows: Mac: / a. Włącz komputer, w razie potrzeby zaloguj się, a następnie poczekaj na wyświetlenie pulpitu. b. Włóż dysk CD i postępuj zgodnie z instrukcjami na ekranie, aby zainstalować oprogramowanie. WAŻNE: Jeśli ekran powitalny nie zostanie wyświetlony, kliknij dwukrotnie ikonę Mój komputer, kliknij dwukrotnie ikonę CD-ROM z logo firmy HP, a następnie kliknij dwukrotnie plik setup.exe. c. Na ekranie typu połączenia należy wybrać opcję za pośrednictwem sieci. a. Włącz komputer, w razie potrzeby zaloguj się, a następnie poczekaj na wyświetlenie pulpitu. b. Włóż dysk CD. c. Kliknij dwukrotnie ikonę HP Photosmart CD na pulpicie. d. Kliknij dwukrotnie ikonę Instalator HP. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. e. Zakończ instrukcje na ekranie asystenta instalacji. HP Photosmart C6300 All-in-One series 13

14 D2 - Ethernet/ / Windows: d. Oprogramowanie zapory może zgłaszać ostrzeżenia o próbie dostępu do sieci przez oprogramowanie HP. Należy zezwolić oprogramowaniu HP na stały dostęp do sieci (opcja zawsze ). Następnie kontynuuj instalację oprogramowania HP. Uwaga: Aplikacje antywirusowe i przeciw programom szpiegującym mogą zablokować instalację oprogramowania. Konieczne może okazać się ich wyłączenie. Należy pamiętać, aby włączyć je ponownie po zakończeniu instalacji. D3 - Ethernet/ / Jeśli w sieci znajdują się dodatkowe komputery, na każdym z nich zainstaluj oprogramowanie urządzenia HP All-in-One. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Upewnij się, że wybrano typ połączenia między siecią a urządzeniem HP All-in-One (nie między komputerem a siecią). 14 HP Photosmart C6300 All-in-One series

15 Rozwiązywanie problemów z siecią Problem: Po uruchomieniu kreatora instalacji sieci bezprzewodowej z panelu sterowania urządzenia HP All-in-One nie może ono nawiązać połączenia z siecią. Działanie: Wydrukowanie raportu diagnostycznego może pomóc zdiagnozować problem. Uruchom Test sieci bezprzewodowej z menu Sieć panelu sterowania urządzenia HP All-in-One. Jeżeli nazwę sieci (SSID) wprowadzono ręcznie przy użyciu kreatora instalacji bezprzewodowej, możliwe, że nazwa nie została wprowadzona poprawnie. Uruchom kreatora sieci bezprzewodowej ponownie i upewnij się, że nazwa sieci jest wprowadzona poprawnie. Jeśli używana jest domyślna nazwa sieci (SSID) udostępniona przez producenta routera bezprzewodowego, urządzenie HP All-in-One może próbować nawiązać połączenie z innym bezprzewodowym routerem w okolicy korzystającym z tej samej nazwy sieci. Upewnij się, że nazwa sieci jest unikalna. Sygnał między urządzeniem HP All-in-One a routerem bezprzewodowym może być słaby. Spróbuj umieścić urządzenie HP All-in-One bliżej routera bezprzewodowego i uniknąć między nimi przeszkód, takich jak ściany i duże metalowe szafki. Być może występują interferencje od innych urządzeń uniemożliwiające nawiązanie połączenia przez urządzenie HP All-in-One. Interferencje (włącznie z mikrofalami) może spowodować jakiekolwiek urządzenie bezprzewodowe korzystające z częstotliwości 2,4 GHz. Upewnij się, że takie urządzenia nie są włączone podczas instalacji produktu HP All-in-One. Może zaistnieć potrzeba ponownego uruchomienia routera bezprzewodowego. Wyłącz router bezprzewodowy na 30 sekund, a następnie włącz go ponownie. Następnie uruchom kreatora instalacji sieci bezprzewodowej w urządzeniu HP All-in-One. Problem: Podczas instalacji oprogramowania urządzenia HP All-in-One wyświetlony został komunikat o błędzie Nie znaleziono drukarki. Działanie: Urządzenie HP All-in-One może nie być podłączone do sieci. W przypadku połączenia bezprzewodowego przed kontynuowaniem instalacji oprogramowania upewnij się, że uruchomiono Kreator instalacji sieci bezprzewodowej z panelu sterowania. W przypadku połączenia przewodowego Ethernet sprawdź wszystkie połączenia przewodowe między urządzeniem HP All-in-One, routerem i komputerem. Spróbuj tymczasowo wyłączyć wszystkie uruchomione na komputerze zapory, aplikacje przeciw programom szpiegującym i aplikacje antywirusowe. Problem: Kiedy uruchomiono Kreatora instalacji sieci bezprzewodowej, wyświetlony został komunikat o błędzie Niepoprawny klucz WEP lub Niepoprawne hasło WPA. Działanie: Możliwe, że klucz WEP lub hasło WPA zostały wprowadzone niepoprawnie. W przypadku tych kluczy zabezpieczających uwzględniana jest wielkość liter i klucze te muszą być wpisywane dokładnie. Upewnij się, że nie umieszczono przypadkowo spacji na początku lub końcu ciągu. Jeśli używana jest domyślna nazwa sieci (SSID) udostępniona przez producenta routera bezprzewodowego, urządzenie HP All-in-One może próbować nawiązać połączenie z innym bezprzewodowym routerem w okolicy korzystającym z tej samej nazwy sieci. Upewnij się, że nazwa sieci jest unikalna. HP Photosmart C6300 All-in-One series 15

16 Poznaj funkcje Po zainstalowaniu na komputerze programu HP Photosmart można wypróbować kilka funkcji urządzenia HP All-in-One. Wydrukuj zdjęcie formatu 10 x 15 cm a b c Photo Menu d Create View & Print Save Print Options OK View e f Print Preview: Page 1/2 0 Print Edit OK Done Next 8.5 x 11 paper Settings a. Jeśli nie wykonano tego jeszcze, załaduj papier fotograficzny do zasobnika papieru fotograficznego. b. Włóż kartę pamięci do odpowiedniego złącza kart pamięci w urządzeniu HP All-in-One. c. Po wyświetleniu menu Zdjęcie na kolorowym wyświetlaczu naciśnij przycisk OK, aby wybrać opcję Widok. d. Naciskaj przyciski strzałek, aby wyświetlić wybraną fotografię, a następnie naciśnij przycisk OK, aby wyświetlić wybraną fotografię. e. Naciśnij przycisk Drukuj zdjęcia, aby wyświetlić opcje zdjęć. f. Naciśnij przycisk OK, aby wyświetlić wybraną fotografię. g. Naciśnij przycisk OK, aby wydrukować zdjęcie. Print 2008 Hewlett-Packard Development Company, L.P. Printed in () *CD * *CD * PL *CD *
