INSTRUKCJA MONTAŻU ŁUKU M.B.B. RIF.MBB Nr._
|
|
- Sylwia Klimek
- 6 lat temu
- Przeglądów:
Transkrypt
1 Strona 1 z 5 Zalecenia INSTRUKCJA MONTAŻU ŁUKU M.B.B. RIF.MBB Nr._ W trakcie realizacji prac należy zachować wszelkie wymogi bezpieczeństwa zapewniające bezpieczeństwo osób uczestniczących w pracy, w szczególności należy przestrzegać ogólnych i szczególnych zasad zapobiegania wypadkom. Odbiór materiału DDT dostawy materiału to oficjalny dokument dający montującemu następujące informacje: - Pochodzenie materiału - Numer MBB urządzenia i odniesienie do klienta - Wykaz materiału wysłanego - Liczba opakowań Po otrzymaniu materiału montażysta powinien: - Sprawdzić zgodność ilości urządzeń - Sprawdzić ilość opakowań i stan otrzymanego materiału - Zgłosić dostawcy ewentualne braki opakowań, lub uszkodzenie materiału odnotowując to w DDT Rozładunek i przenoszenie materiału - Należy używać kasku, rękawic i obuwia ochronnego - W razie konieczności należy użyć dźwigu lub wózka widłowego Kolejność instalacji - Sprawdzić wielkość szybu - Przytwierdzić za pomocą haków (brak w zestawie), jeśli ściana wykonana jest ze zbrojonego cementu, wsporniki w odległości nie przekraczającej kotwiczenia 1350 mm. - Zamontować prowadnice - Zamontować łuk zgodnie z poniższymi instrukcjami, od numeru 01 do nr 16 - Zamontować tłok hydrauliczny - Umieścić szafkę a następnie w jej wnętrzu panel sterowania i agregat hydrauliczny - Wprawić w ruch - Zamontować drzwi - Zamontować kabinę zgodnie z instrukcją - Wykonać wszystkie połączenia elektryczne - Przetestować system - W trakcie montażu wykonać testy Mod 7.3/2.2.1 Rev 0

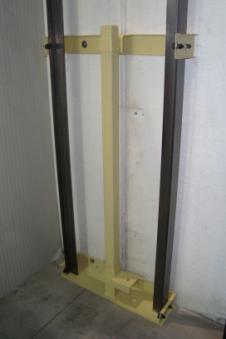

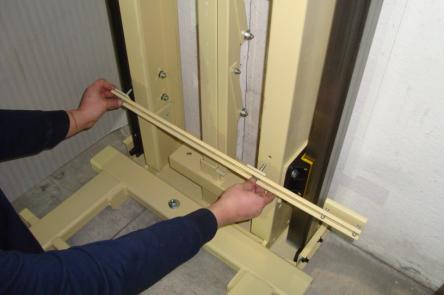

2 Strona 2 z Włożyć płytkę wewnątrz płyty stałej i umieścić wewnątrz kielicha na zamocowaniu (fot 1,2,3) Dokręcić śruby z worka nr 1, na płytce i połączyć palik z dnem podszybia (zdjęcia 4_5_6) Umieścić podstawy łuku w środku prowadnic Włożyć lewy filar łuku do trzonu Przytwierdzić go śrubami z woreczka nr 1 10 Powtórzyć tą samą czynność z prawym filarem Zainstalować poprzeczkę przytwierdzającą na stałe okablowanie górne Powtórzyć z poprzeczką dolną
3 Strona 3 z Zamontować wierzchołek łuku i przytwierdzić go śrubami M12 Połączyć wzmocnienie pod wierzchołkiem łuku i przytwierdzić je śrubami M12 Efekt końcowy
4 Strona 4 z 5 Wykaz śrub i nakrętek dołączonych do dostawy X Wierzchołek łuku Śruba z łbem sześciokątnym 12 x 35 4 Podkładki 12 x 36 8 Podkładki Grover Ø 12 4 Nakrętki M 12 4 X Podstawa Śruba z łbem sześciokątnym 12 x 35 8 Podkładki 12 x Podkładki Grover Ø 12 8 Nakrętki M 12 8 X Wzmocnienie wierzchołka Śruba z łbem sześciokątnym 12 x 25 2 Podkładki 12 x 30 4 Nakrętki M 10 2 X Tłok Śruba z łbem sześciokątnym 12 x 30 2 Podkładki 12 x 30 4 Nakrętki M 10 2 X Docisk do ściany Śruba z łbem sześciokątnym 6 x 30 2 Podkładki 6 x 18 2 Podkładki Grover Ø 6 2 Haki M 6 2 Śruby przytwierdząjące prowadnice M 12 2 Podkładki 12 x 36 2 Podkładki Grover M 12 2 X Mocowanie platformy Śruba z łbem sześciokątnym 8 x 30 8 Podkładki 8 x 24 8 Podkładki Grover Ø 8 8 X Wsporniki poza torem jazdy Śruby przytwierdząjące prowadnice M 10 2 Podkładki 10 x 30 2 X Płyty prowadnic (pomnożyć ilość przez liczbę płyt) Śruba z łbem sześciokątnym 12 x 35 8 Podkładki 12 x Podkładki Grover Ø 12 8 Nakrętki M 12 8 X Przytwierdzenie filaru bezpieczeństwa Pręt gwintowany cm. 12,5 2 Nakretki M 8 4 Nakrętki samozabezpieczające M 8 4 Śruba z łbem sześciokątnym 8 x 50 2 Śruby But 4 x 12 6 Podkładki 4 x 12 6 Podkładki Grover Ø 4 6 X Płyty prowadnic (pomnożyć ilość przez liczbę płyt) Śruby przytwierdząjące prowadnice M 10 2 Podkładki 10 x 30 2 X Wsporniki prowadnic (pomnożyć ilość przez liczbę wsporników) Śruby przytwierdząjące prowadnice M 12 4 Podkładki 12 x 36 4 Podkładki Grover Ø 12 4 Kołki stalowe (wsporniki ścienne) 12 x x liczba śrub X Przytwierdzenie dachu z łukiem Śruba z łbem sześciokątnym 8 x 25 8 Podkładki 8 x Podkładki Grover Ø 8 11 Nakrętki M 8 3
5 Strona 5 z 5
