Roboty konserwacyjne - obiekt: Konserwacja cieku Wałsza. Gmina Pieniężno 2015r - RO Braniewo - zadanie nr 5.

Transkrypt

1 ŻZM i UW RO Braniewo 205 rok na wykonanie konserwacji wód istotnych dla regulacji stosunków wodnych na potrzeby rolnictwa w stosunku do których prawa właścicielskie wykonuje Marszałek Województwa Roboty konserwacyjne - obiekt: Konserwacja cieku Wałsza. Gmina Pieniężno 205r - RO Braniewo - zadanie nr 5. Rodzaj opracowania: uproszczona dokumentacja techniczna, specyfikacja techniczna wykonania i odbioru robót budowlanych

2 ZAKRES OPRACOWANIA Opis kwalifikacyjny. Dane ogólne 2. Charakterystyka obiektu Opis techniczny I. Wiadomości wstępne II. Położenie obiektu III. Charakterystyka obiektu IV. Wymagania dotyczące wykonania robót V. Opis działania związany z kontrolą oraz odbiorem robót VI. VII. Odbiór robót Specyfikacja techniczna wykonania i odbioru robót w zakresie konserwacji rzek. Część tabelaryczna. Przedmiar robót 2. Formularz cenowy 3. Mapy sytuacyjne - 2 szt.

3 OPIS KWALIFIKACYJNY Do dokumentacji na wykonanie konserwacji wód istotnych dla regulacji stosunków wodnych na potrzeby rolnictwa w stosunku do których prawa właścicielskie wykonuje Marszałek Województwa Roboty konserwacyjne - obiekt: Konserwacja cieku Wałsza. Gmina Pieniężno 205r - RO Braniewo - zadanie nr 5. I.Dane ogólne Obiekt: Rzeka Wałsza w km 3+4, , i Adres: Powiat braniewski, Gmina Pieniężno i Płoskinia, Rejonowy Oddział ŻZM i UW Braniewo II. Krótka charakterystyka obiektu - 2-krotne wykoszenie z wygrab, zapory i terenu przyległego do jazu - 0,2 km, 0,42 ha - jednokrotne skarp cieku z wygrabieniem - 5,40 km, 4,20 ha - mechaniczny wykop ( odmulenie wlotu kanału derywacyjnego) m^ - ręczne plantowanie odkładu z obsianiem mieszanką traw m^ - mechaniczne usunięcie łachy poniżej stopnia - 8 m-g - mechaniczne odmulenie cieku warstwą 20 cm wraz z rozplantowaniem urobku o szer. dna do 4,0 m - 4,32 km - zagospodarowanie odkładu - 0,77 ha - wykonanie umocnienia z palisady z kołków dł. 2,0 m na dł. 62 mb - usuniecie zatorów z przewróconych do koryta 27szt. drzew -ISOOmb - inne (sprzątanie skarp z wywozem-826 mb, przerzuty koparki) ROZMIAR RZECZOWY: III. Konserwacja cieku = 8,53 km Konserwacja jazu z zaporą ziemną = 0,2 km Konserwacja stopnia wodnego = szt INSPEKTOR NADZORU Sporządzający : ^ ^V^^^{,^^^ w ^^^ł^rioki tectmicno l'u('o; j w zókrbsie woono-rcidior.icy; Kierownik RO ŻZM i UW ^ - "»Sl>ji!; Y T O K Zatwierdzam : -.A 9,\/ M/V^

4 Opis techniczny Do uproszczonej dokumentacji projektowej Roboty konserwacyjne - obiekt: Konserwacja cieku Walsza. Gmina Pieniężno 205r - RO Braniewo - zadanie nr 5. I. Wiadomości wstępne Niniejsza dokumentacja została opracowana przez pracowników Żuławskiego Zarządu Melioracji i Urządzeń Wodnych Rejonowy Oddział w Braniewie w oparciu o potrzeby w zakresie robót niezbędnych dla właściwego funkcjonowania systemu melioracyjnego i urządzeń osłony przeciwpowodziowej. Zakres i kategorie robót niezbędnych do konserwacji cieku ustalono w wyniku przeglądów urządzeń melioracyjnych i osłony przeciwpowodziowej. II. Położenie obiektu Obiekt położony jest na terenie powiatu braniewskiego w gminie Pieniężno. Dojazd do obiektu jest dostępny drogami utwardzonymi. III. Charakterystyka obiektu Konserwacja cieku naturalnego przewidziana jest w czterech odcinkach rzeki. Pierwszy odcinek znajduje się w miejscowości bornity ( stopień wodny w km 3+4), drugi w mieście Pieniężno w km i km (od jazu do 67m powyżej mostu na drodze wojewódzkiej nr 507). Drugi odcinek w km 4+00 i w km (20 mb poniżej drogi nr 52 i górę rzeki na długości 5400 mb (do granicy lasu ). Trzeci odcinek zlokalizowany jest w km (na długości 300 mb) na tym odcinku znajdują się zatory do usunięcia z przewróconych do koryta drzew w ilości 27 szt. IV. Wymagania dotyczące wykonania robót Roboty konserwacyjne należy rozpocząć na cieku dokonując sprzątania skarp z nieczystości, gałęzi krzaków, pierwszego wykoszenia zapory i terenu przy jazie w km w miejscowości Pieniężno. Wygrabianie porostów należy wykonywać bezpośrednio po wykoszeniu. Należy przystąpić do sprzątania skarp rzeki z wywozem gałęzi i innych nieczystości. W km rzeki przewidziano wykoszenie obu skarp, a w km należy wykosić lewą skarpę cieku. Zezwala się na wykonywanie robót na cieku przed r. Po

5 r wolno wykonywać pozostałe roboty konserwacyjne na pozostałe roboty. Roboty polegające na usunięciu łachy powstałej poniżej stopnia Bornity należy wykonać w okresie ugodnionym z PZW w Elblągu czyli w sierpniu przy niskich stanach wody. Na wlocie kanału derywacyjnego elektrowni wodnej należy usunąć powstałą łachę na długości 70 mb o objętości 350 m^ Na długości 4320mb w km rzekę należy odmulić warstwą 20 cm do km odkładając odkład na prawą stronę skarpy a od do z odłożeniem odkładu na lewą stronę. Odkład prawostronny należy zagospodarować poprzez bronowanie i obsianie powierzchni nasionami traw. Na zakolu rzeki w km przewidziano umocnienie z palisady z kołków dł. 2,0 m zabezpieczonej geowłókniną, skarpę o nachyleniu :,5 darniną o szer. pasa 2.Om na dł. 55 mb. Wytyczenie oraz rzedną wbicia pali ustali inspektor nadzoru bezpośrednio przed wykonywaniem robót umocnieniowych. W km należy udrożnić koryto cieku poprzez usunięcie zatorów z przewróconych drzew przy wykorzystaniu piły motorowej i ciągnika LKT. Drzewa po przepiłowaniu należy przemieścić w istniejące wyrwy i tam pozostawić. Wymagany termin zakończenia robót ustalono do r. W czasie wykonywania robót objętych niniejszą dokumentacją należy bezwzględnie przestrzegać obowiązujące przepisy BHP, zwracać uwagę na istniejące linie energetyczne, telefoniczne, gazowe i wodociągowe. Zabrania się pracy sprzętem mechanicznym/koparki/ w obrębie linii energetycznych, roboty należy wykonać ręcznie. Wskazane jest by roboty konsena/acyjne wykonywać przy niskich stanach wody. V. Opis działania związany z kontrolą oraz odbiorem robót Kontrola jakości robót będzie prowadzona na bieżąco przez kierownika oraz inspektora nadzoru z ramienia inwestora i powinna być potwierdzona odpowiednimi wpisami do dziennika budowy, przekazanego przez inwestora w formie uproszczonej ( dla obiektów nie wymagających pozwolenia na budowę). VI. Odbiór robót Po wykonaniu pełnego zakresu robót kierownik budowy zgłosi obiekt do odbioru końcowego dokonując odpowiedniego wpisu do dziennika budowy oraz zawiadomi na piśmie Zamawiającego o gotowości przedmiotu umowy do odbioru. Zamawiający wyznaczy termin i rozpoczęcie odbioru przedmiotu umowy w ciągu 4 dni od daty zawiadomienia go o zakończeniu robót. Z czynności odbioru zostanie spisany protokół zawierający wszelkie ustalenia dokonane w toku tj. jakość robót, wartość, rozmiar rzeczowy oraz zauważone wady i terminy ich usunięcia. VII. Specyfikacja techniczna wykonania i odbioru robót w zakresie konserwacji rzek.. Określenie przedmiotu zamówienia Przedmiotem zamówienia jest konsena/acja w zakresie utrzymania wód i urządzeń melioracji wodnych podstawowych na terenie działania Rejonowego Oddziału w Braniewie w 205 roku. Wałsza w km 3+4, , i

6 .2. Przedmiot i zakres robót. Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z konserwacją urządzeń wodno- melioracyjnych. - ręczne 2- krotne wykoszenie z wygrabieniem zapory i terenu przyległego do jazu - 0,2 km, 0,42 ha - jednokrotne skarp cieku z wygrabieniem - 5,40 km, 4,20 ha - mechaniczny wykop ( odmulenie wlotu kanału derywacyjnego) m^ - ręczne plantowanie odkładu z obsianiem mieszanką traw m^ - machaniczne usunięcie łachy poniżej stopnia - 8 m-g - mechaniczne odmulenie cieku wraz z rozplantowaniem urobku warstwą 20 cm o szer. dna do 4,0 m - 4,32 km - zagospodarowanie odkładu - 0,77 ha - wykonanie umocnienia z palisady z kołków dł. 2,0 m na dł. 62 mb - usuniecie zatorów z przewróconych do koryta 27szt. drzew mb - inne (sprzątanie skarp z wywozem, przerzuty koparki) mb.3. Ochrona środowiska W trakcie realizacji robót, wykonawca jest zobowiązany znać i stosować się do przepisów zawartych we wszystkich regulacjach prawnych w zakresie ochrony środowiska. W okresie realizacji oraz do czasu zakończenia robót. Wykonawca będzie podejmował wszelkie stosowne kroki, żeby stosować się do wszystkich przepisów i normatywów w zakresie ochrony środowiska zarówno na terenie prowadzonych robót jak i poza jego terenem. Unikać należy działań szkodliwych dla innych jednostek występujących na tym terenie w zakresie zanieczyszczeń, hałasu lub innych czynników powodowanych jego działalnością. Zgodnie z treścią ustawy o ochronie przyrody z dnia r na podstawie art. 8a zgłoszono wykonywanie robot konserwacyjnych przed r. Dotyczy robót wykoszeniowych.4. Warunki bezpieczeństwa pracy Wykonawca dostarczy na teren robót i będzie utrzymywał wyposażenie konieczne dla zapewnienia bezpieczeństwa pracy. Zapewni wyposażenie i odzież wymaganą dla ochrony życia i zdrowia pracowników. Uważa się, że koszty zachowania zgodności ze wspomnianymi wyżej przepisami są wliczone w cenę umowną...5. informacje o terenie budowy. Roboty konserwacyjne urządzeń melioracji podstawowych są robotami zlokalizowanymi na 3 odcinkach. Konserwację rzeki przewidziano na odcinkach graniczących z użytkami rolnymi..6. Nazwy i kody. Kod wg CPV Roboty w zakresie ochrony przeciwpowodziowej

7 2. Wymagania dotyczące właściwości wyrobów budowianych oraz niezbędne wymagania związane z ich przechowywaniem, transportem, warunkami dostawy, składowaniem i kontroią Jakości. Nie dotyczy 3. Wymagania dotyczące sprzętu i maszyn niezbędnych lub zalecanych do wykonania robót zgodnie z założoną jakością. 4. Wymagania dotyczące wykonania robót, a także wymagania specjalne. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową i przedmiarem robót. W czasie konserwacji urządzeń melioracyjnych należy przestrzegać zaleceń osoby sprawującej nadzór nad realizacją przedmiotu umowy, wyznaczonej przez inwestora. Szczegółowy zakres robót określa przedmiar. 4. Wymagane kwalifikacje Wykonawcy Pracownicy Wykonawcy muszą posiadać wszelkie (jeśli są wymagane prawem ) uprawnienia do wykonywania określonych w Specyfikacji Technicznej robót, jak również być przeszkoleni w zakresie BHP obejmującym tego typu prace. 5. Opis działań związanych z kontroią, badaniami oraz odbiorem wykonanych robót budowianych. Nad prawidłowym procesem konserwacji urządzeń melioracyjnych czuwa wyznaczona przez inwestora osoba sprawująca nadzór nad realizacją przedmiotu umowy. Celem kontroli robót będzie takie sterowanie ich przygotowaniem oraz wykonaniem aby osiągnąć założoną jakość wykonania robót. Wykonawca jest odpowiedzialny za pełną kontrolę i jakość wykonywanych robót. 6. Wymagania dotyczące przedmiaru i obmiaru robót. Podstawą do sporządzenia przedmiaru robót był przegląd techniczny jesienny i wiosenny obiektów melioracyjnych oraz ustalone niezbędne roboty wynikające z potrzeby utrzymania obiektu w sprawności technicznej. Obmiar robót będzie określać faktyczny zakres wykonywanych robót w jednostkach ustalonych w przedmiarze robót. Obmiaru wykonanych robót na obiekcie wykona z wykonawcą wyznaczona przez inwestora osoba sprawująca nadzór nad realizacją przedmiotu umowy. 7. Opis sposobu odbioru robót. O gotowości do odbioru robót wykonawca powiadomi zamawiającego pisemnie. Sposób odbioru robót oraz niezbędne dokumenty do tego celu, zamieszczony jest w umowie zawartej pomiędzy wykonawcą a inwestorem. Jakość wykonanych robót będzie oceniona przy odbiorze robót i potwierdzona protokołem odbioru wykonanych robót konserwacyjnych. 8. Opis sposobu rozliczenia robót zamiennych i dodatkowych. Nie przewiduje się wykonania robót zamiennych i dodatkowych w przedmiotowych robotach konserwacyjnych urządzeń melioracyjnych.

8 9. Ustalenia ogólne Rozliczenie za wykonane roboty konserwacyjne między wykonawcą a zamawiającym nastąpi na podstawie protokółu odbioru potwierdzającego wykonanie robót. 0. Obowiązujące przepisy.. Ustawa z dnia 8 lipca 200 roku - Prawo wodne ( Dz. U. z 202r. Nr 239, poz. 45 z późniejszymi zmianami). 2. Ustawa z dnia 6 kwietnia 2004r. - o Ochronie Przyrody ( Dz. U. z 203r. poz. 627 z późniejszymi zmianami). 3. Rozporządzenie Ministra Infrastruktury z dn. 06 luty 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 z 2003r. poz. 40) w specjalności tethnlczno-budoc.lanoj w zakresie wocjno-nieliordcyj:iyrn

9 WAŁSZA -205 PREDMIAR ROBÓT L P- Podstawa Opis jedn. obm. Obmiar KNR RZEKA WAŁSZA - PIENIĘŻNO. Ręczne 2 - krotne wykoszenie porostów gęstych twardych zapory - w obrębie jazu w km = 24 mb ( porost gęsty twardy 50% ) ha KNR 5-0 Ręczne 2 - krotne wykoszenie porostów gęstych ha miękkich ze skarp w km j.w.( porost gęsty miękki - 50%) 3 KNR 5-0 Wygrabianie wykoszonych porostów ze skarp o ha szer.ponad 2.0 m 4 kalk. własna r-g, ciągnik z przyczepą = 6m-g 5 KNR ! 7 i 6 KNR KNR kalk. własna 8 KNR KNR KNR IIIKNR KNR KNNR T KNR i Cykliczne sprzątanie skarp rzeki z wywozem w km = 826 mb. Robocizna = 64 Wykop w rejonie wlotu kanału derywacyjngo elektrowni wykon.koparkami zgamiakowymi 0.25 m3 na odkład w gruncie kat.lll o objęt.do.50 m3/m 70mb X 0 mb X 0,5m =350m3 elem. robót m3 350 Ręczne plantowanie odkładu odkładu m2 800 Obsianie powierzchni odkładu nasionami traw. m2 800 RZEKA WAŁSZA - PELTY - ŁUBIANKA.Ręczne wykoszenie porostów gęstych twardych ze skarp ( porost gęsty twardy 50%) w km pasem szer. 0 m i w km pasem szer 5m (lewa skarpa ). = 5400 mb ha 2. Ręczne wykoszenie porostów gęstych miękkich ze skarp w km jak wyżej ( porost gęsty miękki- 50%) ha 2. Wygrabianie wykoszonych porostów ze skarp o ha 4.2 szer.ponad 2.0 m Odmulenie koparko-odmularkami cieków o m 4320 szer.dna do 4.0 m. Grub.warstwy odmulanej 20 cm w km Rozplantowanie urobku po mechanicznym odmuieniu m 4320 cieków o szer.dna do 4.0 m. Urobek uło żony jednostronnie przy grub.warstwy namułu 20 cm Zagospodarowanie odkładu po robotach ziemnych.siew ha 0.77 bezpośredni w darń metodą tradycyj ną w terenach 0 równej powierzchni. Technologia kołowa -etapowa, w km = 920 mb Wbijanie palisady młotem pneumatycznym przy m 62 śr. 2-4 cm i dług. 2.0 m kołków i słupków w grunt kat.iv i

10 WAŁSZA -205 L P- Podstawa Opis jedn. obm. 5 Wykonanie z geowłókniny przesłony pionowej za element kalk. własna wykonaną palisadą,5m x 62 m ='93 m3 Robocizna = 5 r-g, Gewłóknina = 93 ms rot IR iżkip 9 n-i r\odoty ziemne z przewozem gruniu laczkami na m*' odległość do 30m (kat.gr.lll) t^mp 9 n IZMP MNK Z-U 9 ni KNR KNR ly kalk. własna Wbudowanie dowiezionego gruntu w skarpę m3 55 Damiowanie skarp na płask bez humusu pasem szar. 2 m na dł 55 mb vvat.oz>\ W Km *ł/+duu - 4c5+yuu. usunięcie zatorów poprzez przemieszczenie leżących w korycie orzew w iiosci zr szi oo isiniejącycn w pooiiżu wyrw brzegowych na lewym brzegu rzeki. Ro- UUUI^IlcI ~ *TO l-y,oic^iii\ Lr\ I ~" ID ill^,r Ita opali" oo m2 24 elem. robót nowa = 6 m-g 20 Usunięcie łachy poniżej stopnia Bornity przy użyciu m-g 8 koparki gąsienicowej (wykop z przerzutem) kalk. własna 2 Trzy przerzuty koparki zestawem niskopodwoziowym m-g 2 kalk. własna Obmiar INSPEKTOR NADZORU ZJjjj^^brtfw Szulc lip?=5?ud nr 272/EL/88 do kierowania robolami budowlanymi w specjalności techniczno-budowlanej w zakresie wodno-inoiioracyjnyrn

11 (Nazwa i adres wykonawcy) FORMULARZ CENOWY Konserwacja cieku Wałsza. Gmina Pieniężno -205r RO Braniewo - zadanie nr 5." Załącznik Nr 2 L.p Element robót (pozycja przedmiaru) Jedn. Cena jednostkowa Ilość jednostek Wartość netto Pozycja nr ha 0,2 2 Pozycja nr 2 ha 0,2 3 Pozycja nr 3 ha 0,42 4 Pozycja nr 4 element robót 5 Pozycja nr 5 m^ Pozycja nr 6 m^ Pozycja nr 7 9 m' Pozycja nr 8 ha 2,0 9 Pozycja nr 9 ha 2,0 0 Pozycja nr 0 ha 4,20 Pozycja nr mb Pozycja nr 2 mb Pozycja nr 3 ha 0,77 A 4 Pozycja nr 4 mb 62 5 Pozycja nr 5 element robót 6 Pozycja nr 6 m^ 55 7 Pozycja nr 7 m' 55 8 Pozycja nr 8 m 24 9 Pozycja nr 9 element robót 20 Pozycja nr 20 m-g 8 2 Pozycja nr 2 m-g 2 Razem netto Podatek VAT Cena ofertowa brutto Podpis upełnomocnionego przedstawiciela

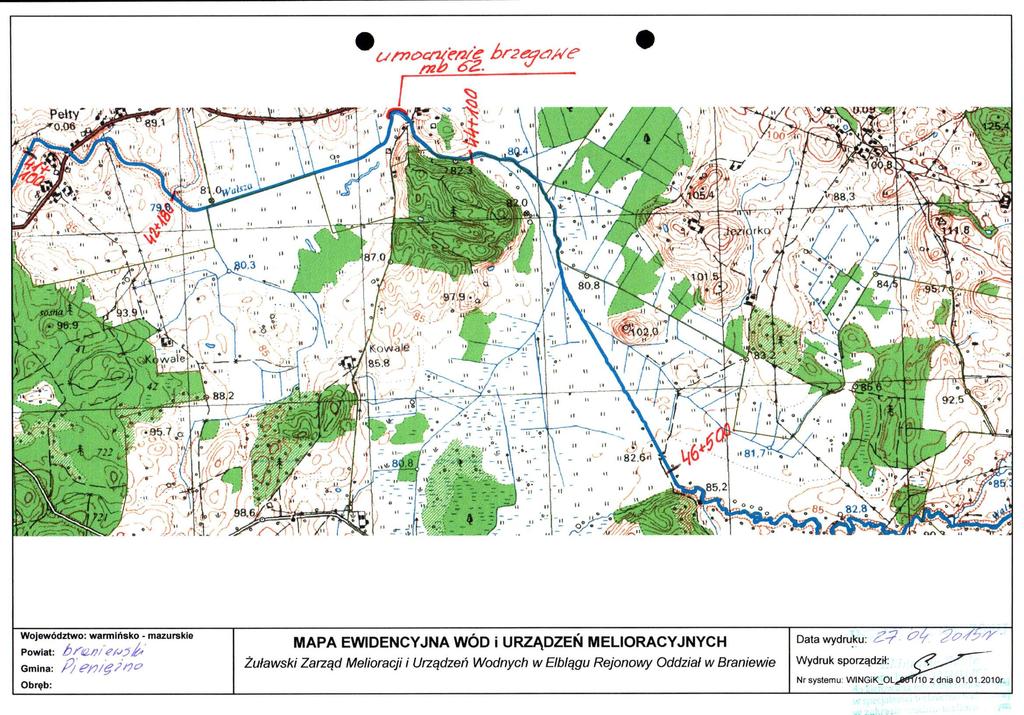

12 I zakres. o^. - ' ' Województwo: warmińsko mazurskie Powiat: /^/A2ż//^'/^J?,^ Gmina: Obręb: Pje/?/( P^c^ MAPA EWIDENCYJNA WÓD i URZĄDZEŃ MELIORACYJNYCH Żuławski Zarząd Melioracji i Urządzeń Wodnych w Elblągu Rejonowy Oddział w Braniewie Data wydruku: ^-f ^ - ^ ^ r Y ^ J ^ ^ Wydruk sporządził: (f^-^-''^^ Nr systemu: WINGiK_OL,ietfT7lO z dnia r.,

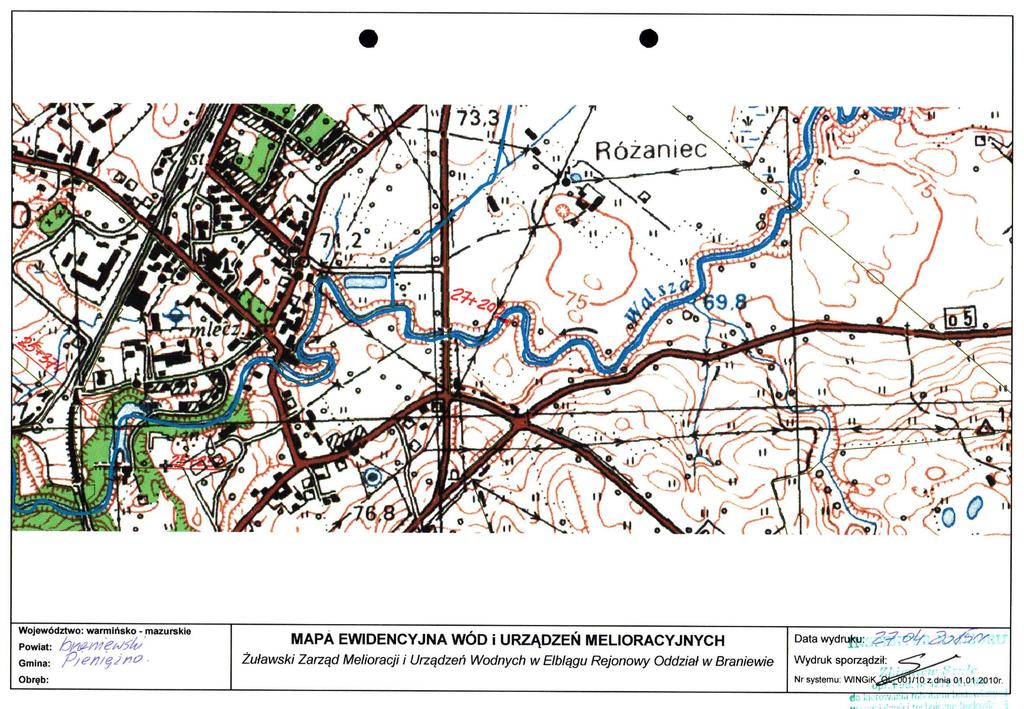

13 ..., i.; (..rl.iiir/no!)iirjov,'k '% Województwo: warmińsko - mazurskie Powiat: bkup-merj$'p Gmina: P/eZ}/ęJnO. MAPA EWIDENCYJNA WOD i URZĄDZEŃ MELIORACYJNYCH Żuławski Zarząd Melioracji i Urządzeń Wodnych w Elblągu Rejonowy Oddział w Braniewie Data wydri^ Wydruk sporządził: Bp-i5p?^/izmi Obręb: Nr systemu: WINGil /02dnia0,0.200r.
