1 ŻZMiUWRO Braniewo 2015 rok Udrożnienie koryt cieków naturalnych i kanałów na terenie powiatu braniewskiego 2015r - RO Braniewo - zadanie nr 1. Rodzaj opracowania: uproszczona dokumentacja techniczna, specyfikacja techniczna wykonania i odbioru robót budowlanych

2 ZAKRES OPRACOWANIA Opis kwalifikacyjny 1. Dane ogólne 2. Charakterystyka obiektu Opis techniczny I. Wiadomości wstępne II. Położenie obiektu III. IV. Charakterystyka obiektu Wymagania dotyczące wykonania robót V. Opis działania związany z kontrolą oraz odbiorem robót VI. VII. Odbiór robót Specyfikacja techniczna wykonania i odbioru robót w zakresie konserwacji kanałów i rzek Część tabelaryczna 1. Przedmiar robót 2. Formularz cenowy 3. Wykaz i lokalizacja tam bobrowych 4. Mapy sytuacyjne - 6 szt.

3 OPIS KWALIFIKACYJNY Udrożnienie koryt cieków naturalnych i kanałów na terenie powiatu braniewskiego 2015r - RO Braniewo - zadanie nr 1. I.Dane ogólne Obiekt: rozbiórka tam bobrowych na ciekach naturalnych i kanałach: Biebrza - 6 szt. Omaza - 4 szt. Gołuba -1 szt. Kwiatkówka -1 szt. Kanał obcych Wód - 2 szt. Miłakówka - 2 szt. Kanał G" -1 szt. Rusewo - 2 szt. Ławia -14 szt. Banówka - 2 szt. Warna - 8 szt. Długobór - 2 szt. Stradyk - 1 szt. Sawity -1 szt. Szarki - 4 szt. Żugienie - 2 szt. Głębock - 4 szt. Młyńska Struga -1 szt. Struga - 4 szt. Tatar - 4 szt. Dzikówka - 5 szt. Razem: 71 szt. tam bobrowych Adres: Powiat braniewski, Rejonowy Oddział ŻZM i UW Braniewo II. Krótka charakterystyka obiektu Tamy bobrowe zlokalizowano na 19 ciekach naturalnych i 2 kanałach. Przewidziano rozebranie 71 szt. tam bobrowych - 62 szt., mechanicznie 9 szt. III. Rozmiar rzeczowy - udrożnienie cieków naturalnych poprzez rozebranie tam bobrowych - 69szt. - udrożnienie kanałów poprzez rozebranie tam bobrowych - 2 szt. Zatwierdzam : Elbląg dnia. Z up. D) CKTORA JerzyS iczesiak Z-CA DY łektora

4 Opis techniczny Do uproszczonej dokumentacji projektowe Udrożnienie koryt cieków naturalnych i kanałów na terenie powiatu braniewskiego 2015r - RO Braniewo - zadanie nr 1. I. Wiadomości wstępne Niniejsza dokumentacja została opracowana przez pracowników Żuławskiego Zarządu Melioracji i Urządzeń Wodnych Rejonowy Oddział w Braniewie w oparciu o potrzeby w zakresie robót niezbędnych dla właściwego funkcjonowania systemu melioracyjnego i urządzeń osłony przeciwpowodziowej. Zakres i kategorie robót niezbędnych do konserwacji cieków i kanałów ustalono w wyniku przeglądów urządzeń melioracyjnych i osłony przeciwpowodziowej, li. Położenie obiektu Obiekty położone są na terenie powiatu braniewskiego. Dojazd do obiektów jest utrudniony. Tamy zlokalizowano na 19 ciekach naturalnych i 2 kanałach. Do większości obiektów brak jest dojazdu. III. Charakterystyka obiektu Tamy powstałe wskutek działalności bobrów powodują podpiętrzenie poziomów wody co skutkuje zalewaniem lub podtoplenlem przyległych gruntów użytkowanych przez rolników oraz erozję skarp cieków. IV. Wymagania dotyczące wykonania robót Przewidziano rozebranie 71 szt. tam bobrowych - 62 szt., mechanicznie 9 szt. Wymagany termin zakończenia robót ustalono do r. W czasie wykonywania robót objętych niniejszą dokumentacją należy bezwzględnie przestrzegać obowiązujące przepisy BHP, zwracać uwagę na istniejące linie energetyczne, telefoniczne, gazowe i wodociągowe. Zabrania się pracy sprzętem mechanicznym/koparki/ w obrębie linii energetycznych, roboty należy wykonać. Wszystkie roboty konserwacyjne należy wykonywać przy niskich stanach wody w ciekach.

5 V. Opis działania związany z kontrolą oraz odbiorem robót Kontrola jakości robót będzie prowadzona na bieżąco przez kierownika oraz inspektora nadzoru z ramienia inwestora i powinna być potwierdzona odpowiednimi wpisami do dziennika budowy, przekazanego przez inwestora w formie uproszczonej (dla obiektów nie wymagających pozwolenia na budowę). VI. Odbiór robót Po wykonaniu pełnego zakresu robót kierownik budowy zgłosi obiekt do odbioru końcowego dokonując odpowiedniego wpisu do dziennika budowy oraz zawiadomi na piśmie Zamawiającego o gotowości przedmiotu umowy do odbioru. Zamawiający wyznaczy termin i rozpoczęcie odbioru przedmiotu umowy w ciągu 14 dni od daty zawiadomienia go o zakończeniu robót. Z czynności odbioru zostanie spisany protokół zawierający wszelkie ustalenia dokonane w toku tj. jakość robót, wartość, rozmiar rzeczowy oraz zauważone wady i terminy ich usunięcia. VII. Specyfikacja techniczna wykonania i odbioru robót w zakresie konserwacji rzek. 1.1 Określenie przedmiotu zamówienia Przedmiotem zamówienia jest konsenwacja w zakresie utrzymania wód i urządzeń melioracji wodnych podstawowych na terenie działania Rejonowego Oddziału w Braniewie w 2015 roku Przedmiot I zakres robót. Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z konserwacją urządzeń wodno- melioracyjnych. Rozbiórkę tam bobrowych należy wykonać - 62 szt. i mechanicznie - szt. 9 przy wykorzystaniu koparko ładowarki. Przy rozbiórce mechanicznej przewidziano wywóz wydobytych gałęzi. Wykonawca powinien dokonywać rozbiórki kliku tam dziennie by zmieścić się w nieprzekraczalnym terminie zakończenia robót do r Ochrona środowiska W trakcie realizacji robót, wykonawca jest zobowiązany znać i stosować się do przepisów zawartych we wszystkich regulacjach prawnych w zakresie ochrony środowiska. W okresie realizacji oraz do czasu zakończenia robót. Wykonawca będzie podejmował wszelkie stosowne kroki, żeby stosować się do wszystkich przepisów i normatywów w zakresie ochrony środowiska zarówno na terenie prowadzonych robót jak i poza jego terenem. Unikać należy działań szkodliwych dla innych jednostek występujących na tym terenie w zakresie zanieczyszczeń, hałasu lub innych czynników powodowanych jego działalnością. Na rozbiórkę tam bobrowych została wydana Decyzja Regionalnego Dyrektora Ochrony Środowiska z nieprzekraczalnym terminem wykonania do r.

6 1.4. Warunki bezpieczeństwa pracy Wykonawca dostarczy na teren robót i będzie utrzymywał wyposażenie konieczne dla zapewnienia bezpieczeństwa pracy. Zapewni wyposażenie i odzież wymaganą dla ochrony życia i zdrowia pracowników. Uważa się, że koszty zachowania zgodności ze wspomnianymi wyżej przepisami są wliczone w cenę umowną Informacje o terenie budowy. Roboty konsenwacyjne urządzeń melioracji podstawowych są robotami zlokalizowanymi na dużym obszarze obejmującymi 19 cieków naturalnych i 2 kanały bez potrzeby posiadania zaplecza budowy, wygrodzenia obiektu, posiadania projektu organizacji ruchu. Są to roboty utrudnione do obiektów, z możliwością poruszania się środkami transportowymi Nazwy I kody. Kod wg CPV Roboty w zakresie ochrony przeciwpowodziowej 2. Wymagania dotyczące właściwości wyrobów budowlanych oraz niezbędne wymagania związane z Ich przechowywaniem, transportem, warunkami dostawy, składowaniem I kontrolą Jakości. Nie dotyczy 3. Wymagania dotyczące sprzętu I maszyn niezbędnych lub zalecanych do wykonania robót zgodnie z założoną Jakością. 4. Wymagania dotyczące wykonania robót, a także wymagania specjalne. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową i przedmiarem robót. W czasie konserwacji urządzeń melioracyjnych należy przestrzegać zaleceń osoby sprawującej nadzór nad realizacją przedmiotu umowy, wyznaczonej przez inwestora. Szczegółowy zakres robót określa przedmiar Ręczne i mechaniczne usuwanie tam bobrowych Wydobyte gałęzie podczas rozbiórki ręcznej należy ułożyć na górnych krawędziach skarp koryta cieku. Mechaniczna rozbiórka polega na wydobyciu i załadunku urobku na przyczepę i wywiezieniu. 4.2 Wymagane kwalifikacje Wykonawcy Pracownicy Wykonawcy muszą posiadać wszelkie (jeśli są wymagane prawem) uprawnienia do wykonywania określonych w Specyfikacji Technicznej robót, jak również być przeszkoleni w zakresie BHP obejmującym tego typu prace. 5. Opis działań związanych z kontrolą, badaniami oraz odbiorem wykonanych robót budowlanych. Nad prawidłowym procesem konserwacji urządzeń melioracyjnych czuwa wyznaczona przez inwestora osoba sprawująca nadzór nad realizacją przedmiotu umowy. Celem kontroli robót będzie takie sterowanie ich przygotowaniem oraz wykonaniem aby osiągnąć założoną jakość wykonania robót. Wykonawca jest odpowiedzialny za pełną kontrolę I jakość wykonywanych robót.

7 6. Wymagania dotyczące przedmiaru I obmiaru robót. Podstawą do sporządzenia przedmiaru robót był przegląd techniczny jesienny i wiosenny obiektów melioracyjnych oraz ustalone niezbędne roboty wynikające z potrzeby utrzymania obiektu w sprawności technicznej. Obmiar robót będzie określać faktyczny zakres wykonywanych robót w jednostkach ustalonych w przedmiarze robót. Obmiaru wykonanych robót na obiekcie wykona z wykonawcą wyznaczona przez inwestora osoba sprawująca nadzór nad realizacją przedmiotu umowy. 7. Opis sposobu odbioru robót. O gotowości do odbioru robót wykonawca powiadomi zamawiającego pisemnie. Sposób odbioru robót oraz niezbędne dokumenty do tego celu, zamieszczony jest w umowie zawartej pomiędzy wykonawcą a inwestorem. Jakość wykonanych robót będzie oceniona przy odbiorze robót i potwierdzona protokołem odbioru wykonanych robót konserwacyjnych. 8. Opis sposobu rozliczenia robót zamiennych I dodatkowych. Nie przewiduje się wykonania robót zamiennych i dodatkowych w przedmiotowych robotach konserwacyjnych urządzeń melioracyjnych. 9. Ustalenia ogólne Rozliczenie za wykonane roboty konserwacyjne między wykonawcą a zamawiającym nastąpi na podstawie protokółu odbioru potwierdzającego wykonanie robót. 10. Obowiązujące przepisy. 1. Ustawa z dnia 18 lipca 2001 roku - Prawo wodne ( Dz. U. z 2012r. Nr 239, poz. 145 z późniejszymi zmianami). 2. Ustawa z dnia 16 kwietnia 2004r. - o Ochronie Przyrody ( Dz. U. z 2013r. poz. 627 z późniejszymi zmianami). 3. Rozporządzenie Ministra Infrastruktury z dn. 06 luty 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 z 2003r. poz. 401)

8 PRZEDMIAR ROBÓT Udrożnienie koryt cieków naturalnych i kanałów na terenie powiatu braniewskiego 2015r - RO Braniewo - zadanie nr 1. L.p. Podstawa wy Ceny Opis robót 1, Js^aiKuiacja iyiecnaniczne rozeoranie lam wiasna DODrowycn na cickacn przy użyciu KopdrKO-iaaowarKi z ZaiauunKicm na srouki iransponu z wywiezienicni na odległość do 2 km. Tamy bobrowe - 9 szt. Do rozbiórki 1 szt. tamy przewidziano: j canosi ka miary Ilość jcanosick robocizna = 6 r-g r-g 54 pila spalinowa = 0,5 m-g m-g 5 koparko-ladowarka = 4 m-g m-g 36 ciągnik z przyczepą = 4 m-g m-g 36 samochód dostawczy m-g m-g 9 2. Kalkulacja własna Ręczna rozbiórka tam bobrowych na ciekach i kanałach zc złożeniem wyuodyiycn gatęzi w siosy na gomcj krawędzi skarp. Tamy bobrowe - 62 szt. Do rozbiórki 1 szt. tamy przewidziano: robocizna = 20 r-g pila spalinowa =0,5 m-g samochód dostawczy = 1 m-g r-g m-g m-g

9 (Nazwa i adres wykonawcy) FORMULARZ CFNOWY Roboty konserwacyjne - obiekt: Udrożnienie koryt cieków naturalnych i kanałów na terenie powiatu braniewskiego 2015r - RO Braniewo - zadanie nr 1. L.p Element robót (pozycja przedmiaru) Jedn. Cena jednostkowa Ilość jednostek Wartość netto r-g 54 m-g 5 1 Pozycja nr 1 m-g m-g 2 Pozycja nr 2 m-g m-g Razem netto Podatek VAT Cena ofertowa brutto m-g 9 r-g ,, dnia Podpis upełnomocnionego przedstawiciela

10 L.p. Nazwa cieku lokalizacja ilość Biebrza 0+ł sposób rozbiórki mechaniczna Gołuba Kanał Obcych Wód Kanał G Lawia Warna 7 Stradyk 8 Szarki mechaniczny ręcz./mech Głębock Omaza 11 Kwiatkówka Miłakówka Rusewo 14 Banówka 16 Długobór 17 Sawity 15 Żugienie 19 Młyńska Strusa 18 Struga 20 Tatar ręcz./mech mech/ręcz. mechaniczny mechaniczny UZIKOWKa mechaniczny mech./ręczn. RAZEM: 71

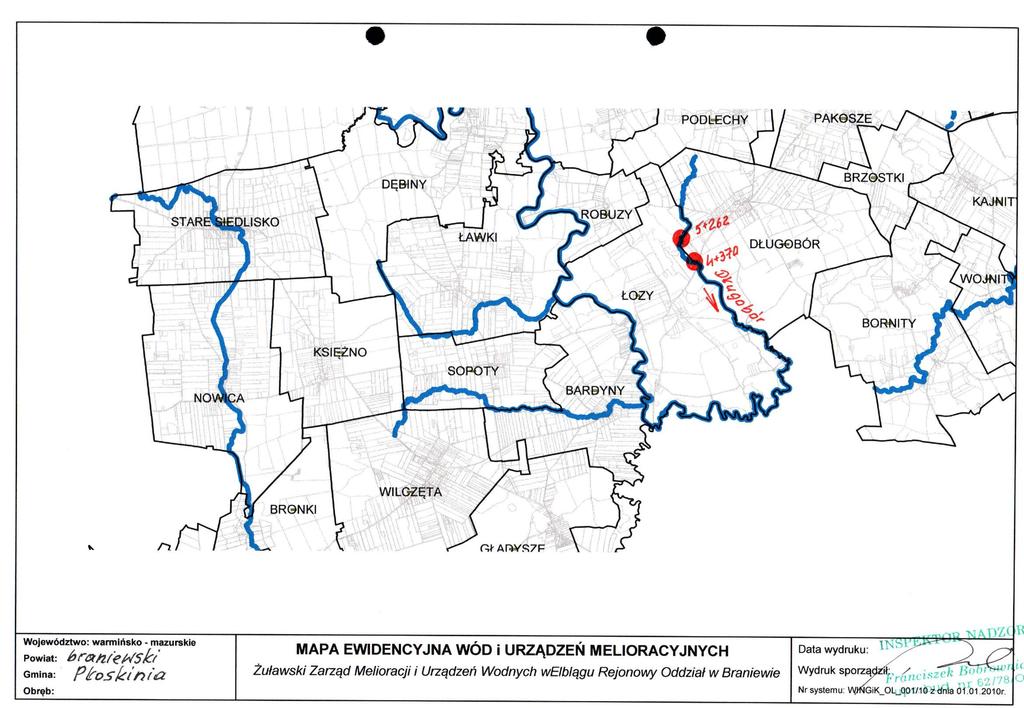

11 Województwo: warmińsko - mazurskie Powiat: Gmina: P^-oskltiia Obręb: MAPA EWIDENCYJNA WOD i URZĄDZEŃ MELIORACYJNYCH Żuławski Zarząd Melioracji i Urządzeń Wodnych welblągu Rejonowy Oddział w Braniewie Data wydruku: TNSFl Wydruk spo,^^.^/,,^.-..a B7iW^^^ Nr systemu: \/\<ińc3ik_ol_001/1ó ż dnia r.

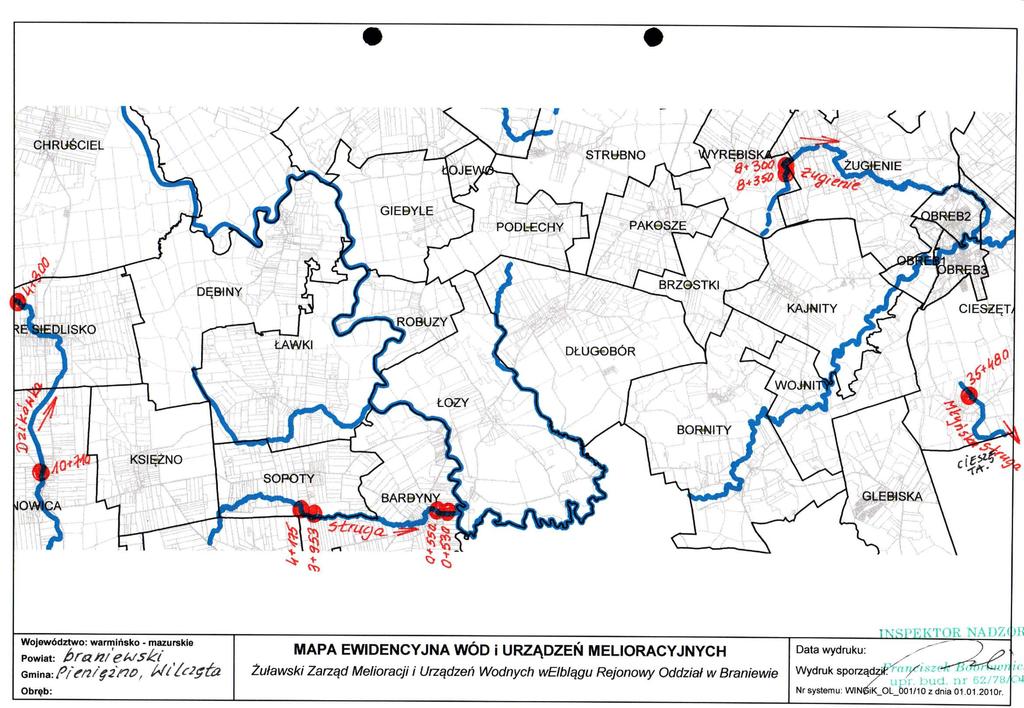

12 Województwo: warmińsko - mazurskie Powiat: Gm\nii:P/^/2/^2r7 >, UP/r2ęĆ2 Obręb: MAPA EWIDENCYJNA WÓD i URZĄDZEŃ MELIORACYJNYCH Żuławski Zarząd Melioracji i Urządzeń Wodnych weiblągu Rejonowy Oddział w Braniewie TNSl-F.KTOR NADZOł Data wydruku: J) yp Wydruk sporządzić'k'-''-'*'^^'**"''! upr. bud. nr S?..'7Bj!p Nr systemu: WINeiK_OL_001/10 z dnia r.

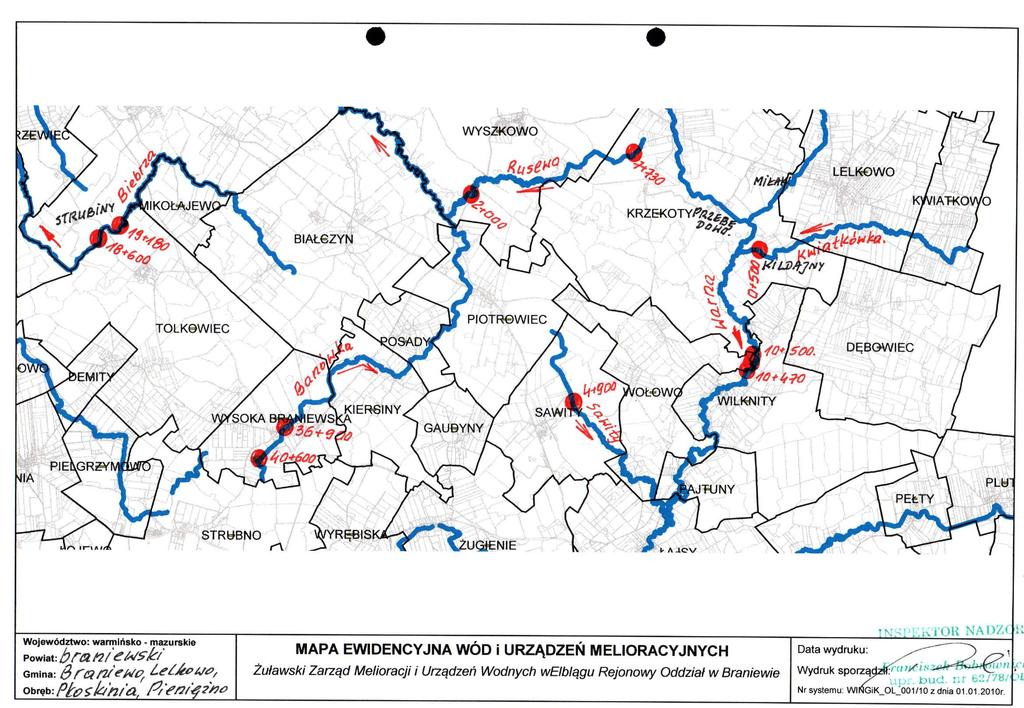

13 Województwo: warmińsko - mazurskie Powiat: braniewski Gmina: Obręb:/g/^$-i6/2/źZ, Pie/3i^2nc MAPA EWIDENCYJNA WOD i URZĄDZEŃ MELIORACYJNYCH Żuławski Zarząd Melioracji i Urządzeń Wodnych welblągu Rejonowy Oddział w Braniewie Data wydruku: f[vn Wydruk sporząc ^ upń bucl. nr 62778/ Nr systemu: WINGiK_OL_001/10 z dnia r.

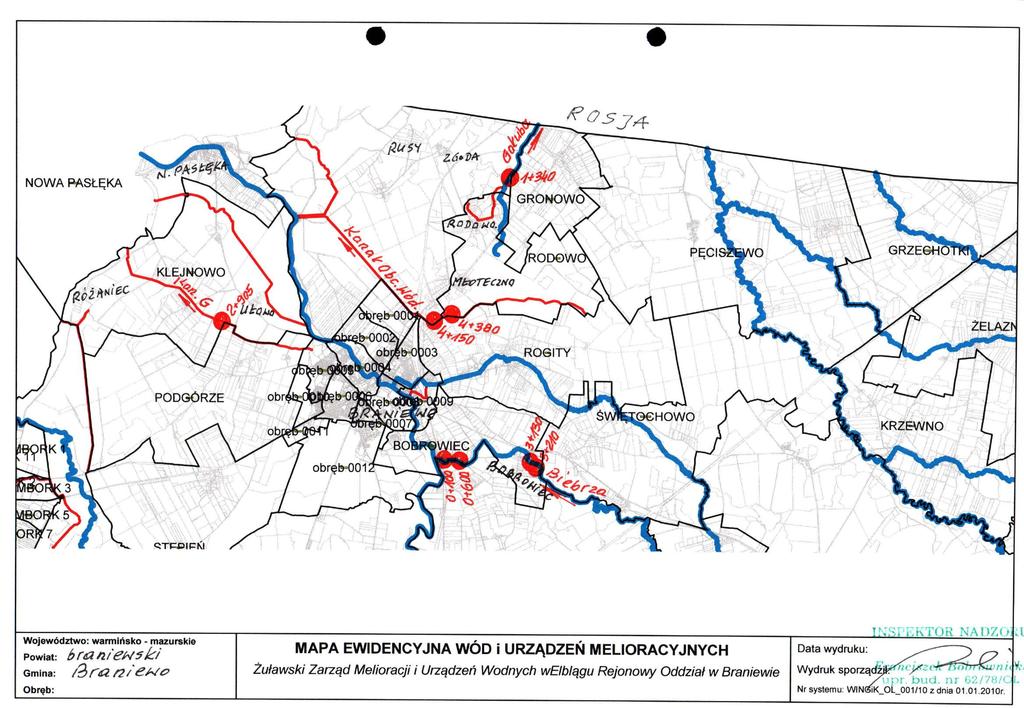

14 Województwo: warmińsko - mazurskie Powiat: braniewski Gmina: /3 SO. /2 iewo Obręb: MAPA EWIDENCYJNA WÓD i URZĄDZEŃ MELIORACYJNYCH Żuławski Zarząd Melioracji i Urządzeń Wodnych welbiągu Rejonowy Oddział w Braniewie Data wydruku: TESrFKTOR NADZO Wydruk sporząc/ij nr/bud. nr G2/78/O L Nr systemu: WIN^K_oL_001/10 z dnia r.

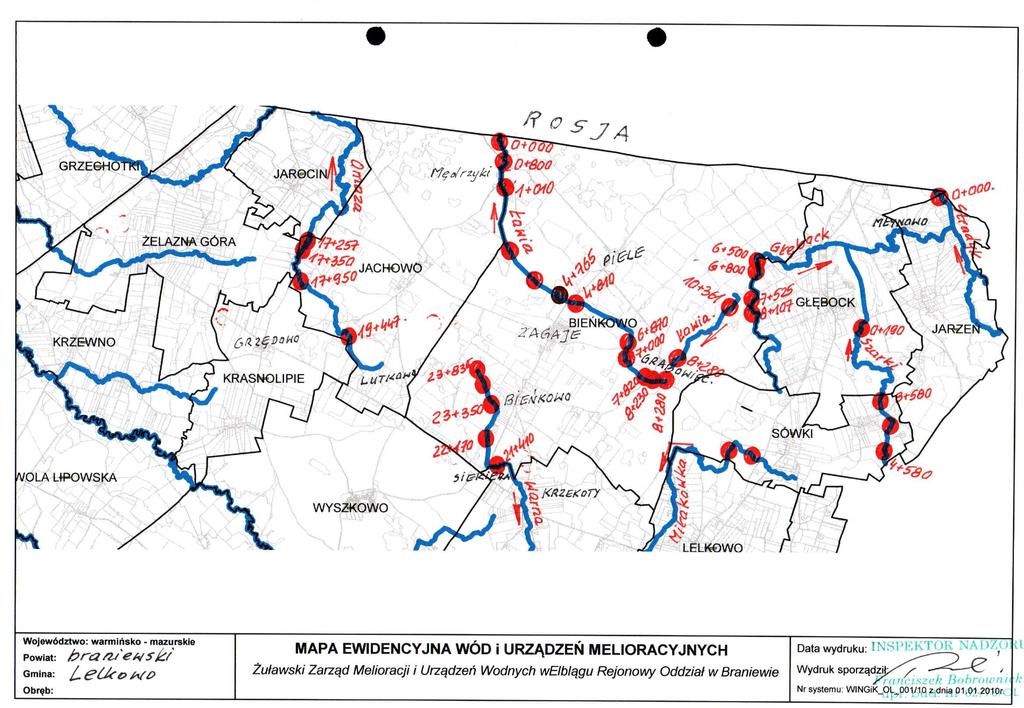

15 Województwo: warmińsko - mazurskie Powiat: Gmina: Obręb: k^ucowo MAPA EWIDENCYJNA WÓD i URZĄDZEŃ MELIORACYJNYCH Żuławski Zarząd Melioracji i Urządzeń Wodnych welblągu Rejonowy Oddział w Braniewie Data wydruku: INSPEKTOR NADZO Wydruk sporządzi}^' X ^ ' X r,' nr is?rk Rr>hro wni Nr systemu: WINGiK_OL_001/10 z dnia rc

16 Województwo: warmińsko - mazurskie Powiat: Gmina: Obręb: MAPA EWIDENCYJNA WÓD I URZĄDZEŃ MELIORACYJNYCH Żuławski Zarząd Melioracji i Urządzeń Wodnych welblągu Rejonowy Oddział w Braniewie Data wydruku: Wydruk sporząd^tnri/fszek fwt T>nrni i. nr 62/78/q>L Nr systemu: WltyGiK_0l;J Td0l)?O^z'dnia r.
