1 1 S t r o n a Varplus² zamiana na VarplusCan Instrukcje

2 2 S t r o n a 1. Varplus² zastąpione VarplusCan Kondensatory VarplusCan HDuty są zamiennikiem Varplus² 1.1 Varplus² dla różnych mocy znamionowych i jego oferta po modernizacji Celem poniższej tabeli jest poinstruowanie użytkownika o zmianach w szafie rozdzielczej Varplus² w wyniku zamiany na VarplusCan. Szczegóły dotyczące płyt montażowych z rysunkami są zawarte w aneksie. Jeśli VarplusCan może być zamontowany bez płyty montażowej, tylko poprzez odpowiednie wywiercenie otworów, to należy kierować się wskazówkami podanymi na rysunkach dotyczących płyt montażowych, w celu odpowiedniego ich nawiercenia. W ramach niniejszego dokumentu można odnaleźć przypadki montażu płyt montażowych: Moduł Varplus² Zamiennik VarplusCan Kod płyt montażowych 1 kondensator 1 kondensator A 2 kondensatory 1 kondensator B1 2 kondensatory 2 kondensatory B2 3 kondensatory 1 kondensator C1 3 kondensatory 2 kondensatory 3 kondensatory 3 kondensatory C3 4 kondensatory 2 kondensatory D2 4 kondensatory 3 kondensatory D3 Uwaga: Należy postępować zgodnie z instrukcją instalacji i równolegle z instrukcją z aneksu tego dokumentu w celu zapewnienia właściwej instalacji, zarządzania temperaturą i innych istotnych parametrów. Instrukcja kondensatorów: Należy dokładnie trzymać się informacji zawartych w instrukcji i używać łączników, kiedy tylko będzie to niezbędne do połączenie dwóch lub więcej kondensatorów. Należy zachować przynajmniej 30mm przestrzeni nad puszką, aby upewnić się, że nie ma zaburzeń mechanizmu bezpieczeństwa VarplusCan.

3 3 S t r o n a Opcja 1: Kiedy kondensatory Varplus² są stosowane samodzielnie Poniższa tabela objaśnia ofertę zamiany z odpowiednimi kondensatorami i płytami montażowymi Numer referencyjny Varplus2 Referencje Varplus² : odpowiedniki VarplusCan Dane techniczne linii 50Hz Dane techniczne linii 60Hz Odpowiedniki referencji VarplusCan ,5kvar 230V 50Hz 3/3kvar 230/240V 60Hz BLRCH027A033B24 A Płyta montażowa kvar 230V 50Hz 6/6,5kvar 230/240V 60Hz BLRCH054A065B24 A ,5kvar 230V 50Hz 9/10kvar 230/240V 60Hz BLRCH083A100B24 A kvar 230V 50Hz 12/13kvar 230/240V 60Hz BLRCH109A130B24 A /5,5kvar 400/415V 50Hz 6/6,25kvar 400/415V 60Hz BLRCH050A060B40 A ,25/6,5kvar 400/415V 50Hz 7,5/8kvar 400/415V 60Hz BLRCH063A075B40 A ,5/7,75kvar 400/415V 50Hz 9/9kvar 400/415V 60Hz BLRCH083A100B40 A /10,75kvar 400/415V 50Hz 12/13kvar 400/415V 60Hz BLRCH104A125B40 A ,5/13,5kvar 400/415V 50Hz 15/16kvar 400/415V 60Hz BLRCH125A150B40 A /15,5kvar 400/415V 50Hz 18/19kvar 400/415V 60Hz BLRCH150A180B40 A /21,5kvar 400/415V 50Hz BLRCH200A240B40 A ,1/7,2kvar 440/480V 50Hz 7,3/8,6kvar 440/480V 60Hz BLRCH075A090B48 A ,6/9kvar 440/480V 50Hz 9,1/10,8kvar 440/480V 60Hz BLRCH088A106B48 A ,8/10,4kvar 440/480V 50Hz 10,5/12,5kvar 440/480V 60Hz BLRCH104A125B48 A /15,5kvar 440/480V 50Hz 15,6/18,6kvar 440/480V 60Hz BLRCH155A186B48 A ,3/17kvar 440/480V 50Hz 17,1/20,4kvar 440/480V 60Hz BLRCH170A204B48 A ,1/22,7kvar 440/480V 50Hz 22,9kvar 440V 60Hz BLRCH227A272B48 A ,7/8kvar 440/480V 50Hz 8/9,6kvar 440/480V 60Hz BLRCH088A106B48 A ,8/14kvar 440/480V 50Hz 14,1/16,8kvar 440/480V 60Hz BLRCH144A173B48 A ,5/11,5kvar 525/550V 50Hz 10,5/14kvar 480/550V 60Hz BLRCH120A144B57 A ,3/13,5kvar 525/550V 50Hz 12,5 /16,5kvar 480/550V 60Hz BLRCH150A180B57 A /16,5kvar 525/550V 50Hz 15/19,5kvar 480/550V 60Hz BLRCH172A206B52 A ,4/18kvar 525/550V 50Hz 16,5/21,5kvar 480/550V 60Hz BLRCH172A206B52 A kvar 690V 50Hz 10/13,3kvar 600/690V 60Hz BLRCH111A133B69 A ,6kvar 690V 50Hz 13,5/17,6kvar 600/690V 60Hz BLRCH200A240B69 A ,6kvar 690V 50Hz 15/20kvar 600/690V 60Hz BLRCH125A150B60 A Tabela T1

4 4 S t r o n a Opcja 2: Kiedy Varplus² jest montowany w sieci o małych zakłóceniach (Gh / Sn <15%) Poniższa tabela objaśnia ofertę zamiany z odpowiednimi kondensatorami i płytami montażowymi Montaż Varplus² : równoważna tabela dla VarplusCan Gh/Sn 15% Napięcie Montaż Kvar Częstotliwość Montaż Varplus2 Płyta Montażowa znamionowe VarplusCan X X BLRCH083A100B24 B X X BLRCH109A130B24 B X X BLRCH109A130B24 C X X BLRCH131A157B24 D X X BLRCH083A100B24 B X X BLRCH109A130B24 B X X BLRCH109A130B24 C X X BLRCH250A300B40 B X X BLRCH300A360B40 B X X BLRCH200A240B40 B X X BLRCH250A300B40 1 X BLRCH200A240B X X X BLRCH250A300B X X X BLRCH300A360B X BLRCH250A300B X X BLRCH300A360B X X BLRCH300A360B40 D X X X BLRCH208A250B40 B X X BLRCH208A250B40 B x X BLRCH250A300B40 B X X BLRCH300A360B40 B X X BLRCH333A400B40 B X X BLRCH208A250B40 1 X BLRCH170A204B X X X BLRCH208A250B X X BLRCH250A300B X X BLRCH250A300B X X BLRCH250A300B40 D x x BLRCH120A144B57 B , X X BLRCH150A180B57 B , X X BLRCH172A206B52 B , X X BLRCH172A206B52 C , X X BLRCH250A300B X BLRCH344A413B52 D2

5 5 S t r o n a , X X BLRCH250A300B X BLRCH154A185B52 D X X BLRCH111A133B69 B , X , X , X X BLRCH200A240B X BLRCH138A165B69 1 X BLRCH300A240B X BLRCH138A165B69 1 X BLRCH250A300B X BLRCH138A165B X BLRCH200A240B69 B2 D , X X BLRCH200A240B69 D , X Tabela T2 2 X BLRCH276A331B X BLRCH111A133B69 D3

6 6 S t r o n a Opcja 3: Kiedy Varplus² jest montowany w sieci o średnich zakłóceniach ( 15% Gh/Sn 25%) Poniższa tabela objaśnia ofertę zamiany z odpowiednimi płytami montażowymi Montaż Varplus² : równoważna tabela dla VarplusCan 15% Gh/Sn 25% Napięcie sieci Kvar Częstotliwość Montaż Varplus2 Montaż VarplusCan Mounting plate X BLRCH200A240B40 B X BLRCH250A300B40 B X BLRCH300A360B40 B X BLRCH250A300B40 + BLRCH200A240B X x BLRCH300A360B40 D , X BLRCH208A250B40 B , X X X X X X X X BLRCH104A125B40 + BLRCH167A200B40 BLRCH104A125B40 + BLRCH125A150B40 BLRCH200A240B40 + BLRCH150A180B40 2 x BLRCH150A180B40 + BLRCH125A150B40 BLRCH208A250B40 + BLRCH250A300B40 BLRCH208A250B40 + BLRCH300A360B40 B2 B2 C , X BLRCH250A300B44 B , X , X BLRCH169A203B44 + BLRCH200A240B44 BLRCH169A203B44 + BLRCH250A300B44 B , X X x BLRCH250A300B , X BLRCH250A300B44 + BLRCH315A378B , X X x BLRCH315A378B44 D2

7 7 S t r o n a X BLRCH180A216B48 B X BLRCH208A250B48 C X x BLRCH144A173B48 B , X BLRCH170A204B48 + BLRCH192A203B , X x BLRCH208A250B X X BLRCH192A230B48 + BLRCH227A272B48 BLRCH258A310B48 + BLRCH288A346B48 D2 D X BLRCH167A200B60 B X x BLRCH125A150B60 B , X x BLRCH167A200B X BLRCH167A200B60 + BLRCH208A250B60 D X x BLRCH167A200B60 D3 Tabela T3

8 8 S t r o n a Opcja 4: Kiedy Varplus² jest montowany w sieci o dużych zakłóceniach ( 25% Gh/Sn 50% ) lub stosowany dławik odstrajający Poniższa tabela objaśnia ofertę zamiany z odpowiednimi płytami montażowymi Montaż Varplus² z dławikiem odstrajającym : równoważna tabela dla VarplusCan Napięcie sieci Częst Rząd dostrojenia Moc stopnia (kvar) Napięcie Kondensatora Moc Kondensatora (kvar) Montaż Varplus2 Montaż VarplusCan Płyta Montażowa 6, X X BLRCH088A106B48 A , ,48 1 X X BLRCH155A186B48 A % (2.7) ,96 2 X X BLRCH315A378B48 B ,536 3 X X BLRCH258A310B , X X X BLRCH315A378B48 6, X X BLRCH088A106B48 A , ,4 1 x X BLRCH104A125B48 A X X BLRCH144A173B48 A , X X BLRCH170A204B48 A 5.7% or 7% (4.2 or 3.8) 16, , X X BLRCH227A272B48 A ,948 2 X X BLRCH170A204B48 B ,176 1 X X X BLRCH170A204B X BLRCH227A272B48 B , X X BLRCH208A250B ,896 3 X X BLRCH227A272B48 C % (2.7) 7, , x X BLRCH088A106B48 A ,576 1 X X BLRCH155A186B48 A , ,8 1 X X BLRCH088A106B48 A , ,5 1 X X BLRCH104A125B48 A % or 7% , X X BLRCH144A173B48 A (4.2 or 3.8) , X X BLRCH170A204B48 A , X X BLRCH227A272B48 A ,948 2 X X BLRCH288A346B48 B ,896 4 X X BLRCH288A346B48 D2 Table T4

9 9 S t r o n a 1.2 Zamiana modułów dla różnych typów mocowań Dla lepszego zrozumienia doposażenia oraz lepszego wykorzystania powyższych tabel, podano szczegółowe modele 3D z nałożonych na siebie obrazów dla każdego typu płyty montażowej Nałożone zdjęcia są podane tylko w celu lepszego zrozumienia celu, a nie dla praktycznego montażu Wszystkie powyższe modele 3D są przedstawione na podstawie najwiekszych puszek I ich montażu, co narzuca 40mm miejsca pomiędzy kondensatorami. Minimum 30mm miejsca z każdej strony, aby zapewnić lepszą wentylacje. Zalecane jest aby użytkownik stosował się do poniższego schematu montażu przy ustalaniu otworu montażowego, aby zapewnić lepsze chłodzenie. Płyty montażowe : Zalecane jest by użytkownik stosował zalecane płyty montazowe z doposażenia Varplus² w VarplusCan. Rysunki do płyt montażowych są dołączone do tego dokumentu. Jeśli jest to niezbędne, to użytkownik może sam dobrać odpowiednie płyty montażowe. Materiał na płyty montażowe: Zalecane jest stosowanie przez użytkownika płyt montażowych o grubości 2.5mm zrobionych z materiały CRCA malowanego proszkowo lub pokrytego cynkiem.

10 10 S t r o n a Typ montażu A Zamiana Varplus² na VarplusCan 1/1 (rozwiązanie zapewnione dla kondensatorów o maks. śr. 116mm i o maks. wys. 245 mm) Varplus² VarplusCan Nałożone VarplusCan Widok z przodu CAN & Varplus² Widok z góry CAN& Varplus² Nałożony

11 11 S t r o n a Typ Montażu B1 Zamiana modułów Varplus² na VarplusCan 2 / 1 (rozwiązanie zapewnione dla kondensatorów o maks. śr. 116mm i o maks. wys. 245 mm) Varplus² 2 jednostki Nałożone z 1 puszką Rozwiązanie z 1 puszki VarplusCan HDuty Widok z przodu VarplusCan & Varplus² Widok z góry VarplusCan & Varplus² nałożone Rysunek Płyty Montażowej (Uwaga: Kondensatory muszą być montowane w otwór montażowy B )

12 12 S t r o n a Typ Montażu B2 Zamiana modułów Varplus² na VarplusCan 2 / 2 (rozwiązanie zapewnione dla kondensatorów o maks. śr. 116mm i o maks. wys. 245 mm) Varplus² of 2 jednostki Nałożone z 2 puszek Rozwiązanie z 2 puszek VarplusCan Widok z przodu CAN & Varplus² Widok z góry CAN & Varplus² nałożone Rysunek Płyty Montażowej (Uwaga: Kondensatory muszą być montowane w otwór montażowy B )

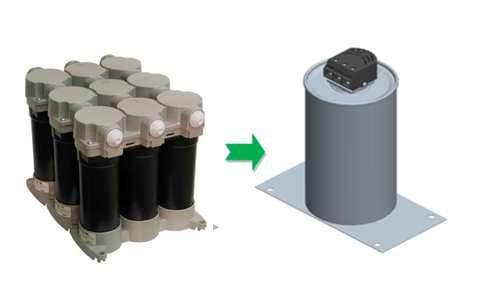

13 13 S t r o n a Typ Montażu C1: Zamiana modułów Varplus² na VarplusCan 3 / 1 (rozwiązanie zapewnione dla kondensatorów o maks. śr. 116mm i o maks. wys. 245 mm) Varplus² 3 jednostki Rozwiązanie z VarplusCan HDuty Rysunek Płyty Montażowej (Uwaga: Kondensatory muszą być montowane w otwór montażowy B )

14 14 S t r o n a Typ Montażu : Zamiana modułów Varplus² na VarplusCan 3 / 2 (rozwiązanie zapewnione dla kondensatorów o maks. śr. 116mm i o maks. wys. 245 mm) Varplus² 3 jednostki Nałożone z 2 puszkami Rozwiązanie z 2 puszek VarplusCan HDuty Widok przedni CAN & Varplus² Widok z góry CAN& Varplus² nałożone Rysunek Płyty Montażowej (Uwaga: Kondensatory muszą być montowane w otwór montażowy B )

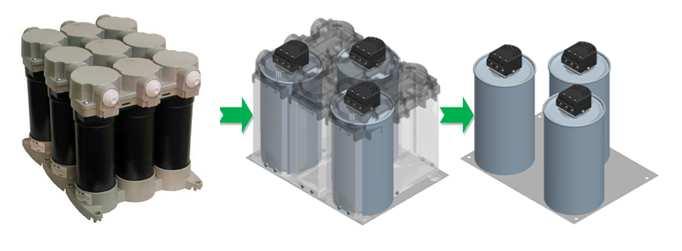

15 15 S t r o n a Typ Montażu C3 : Zamiana modułów Varplus² na VarplusCan 3 / 3 (rozwiązanie zapewnione dla kondensatorów o maks. śr. 116mm i o maks. wys. 245 mm) Varplus² 3 jednostki Nałożone z 3 puszek Rozwiązanie z 3 puszek VarplusCan Widok z przodu CAN & Varplus² Widok z góry CAN & Varplus² Superimposed Rysunek Płyty Montażowej (Uwaga: Kondensatory muszą być montowane w otwór montażowy B )

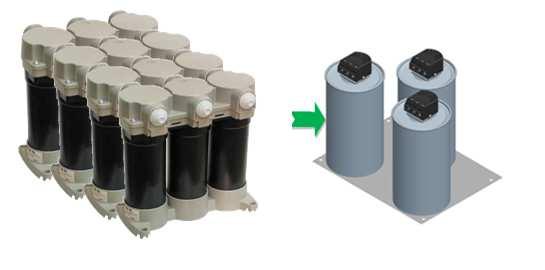

16 16 S t r o n a Typ Montażu D2: Zamiana modułów Varplus² na VarplusCan 4 / 2 (rozwiązanie zapewnione dla kondensatorów o maks. śr. 116mm i o maks. wys. 245 mm) Varplus² 4 jednostki Rozwiązanie z 2 puszek VarplusCan HDuty Rysunek Płyty Montażowej (Uwaga: Kondensatory muszą być montowane w otwór montażowy B )

17 17 S t r o n a Typ Montażu D3: Zamiana modułów Varplus² na VarplusCan 4 / 3 (rozwiązanie zapewnione dla kondensatorów o maks. śr. 116mm i o maks. wys. 245 mm) Varplus² 3 jednostki Rozwiązanie z 3 puszek VarplusCan HDuty Rysunek Płyty Montażowej (Uwaga: Kondensatory muszą być montowane w otwór montażowy B )

18 18 S t r o n a Aneks I Wytyczne instalowania Kondensatorów VarplusCan Użytkownik może zapoznać się z instrukcją przeznaczoną do tego produktu, a także z kilkoma istotnymi rzeczami, na które należy zwrócić uwagę przy wyborze VarplusCan zamiast VarplusBox Compact. Montaż Zarówno montaż pionowy jak I poziomy mogą być wykonane z Kondensatorami VarplusCan HDuty. W celu dodatkowego wsparcia puszki przy montażu większej średnicy (116 mm I więcej) należy zastosować wsporniki, tak, jak pokazano na rysunku. Kondensator powinien być uziemiony w dolnej części. Kondensator powinien być zamontowany w suchym miejscu z dala od źródeł ciepła oraz mocno zakurzonego otoczenia Należy zapewnić właściwą wentylację Moment dokręcania śrub zaciskowych do łączenia kabli: 2.5Nm Moment dokręcania nakrętek sześciokątnych do montażu : 10Nm Instalacja Instalacja wewnątrz budynku powinna mieć zapewnioną prawidłową wentylację. Temperatura otoczenia kondensatorów nie może przekraczać 35 C w ciągu roku, 45 C w ciągu 24 godzin i maksymalnie 55 C (zgodnie z normą IEC dla -25/D kategorii temperatury) W celu lepszej cyrkulacji powietrza należy zachować odstęp minimum 30mm pomiędzy kondensatorami i minimum 30mm pomiędzy kondensatorami a obudową panelu. Odstęp pomiędzy fazami powinien wynosić 30mm. Należy zachować minimum 30mm lukę nad kondensatorem. Gdy kondensatory są połączone równolegle z innymi kondensatorami, to wówczas w celu ograniczenia prądu rozruchowego należy użyć stycznika kondensatorów lub cewki indukcyjnej połączonej szeregowo. Należy się upewnić, że nie ma siły przyłożonej do rozłącznika PSD (Pressure Sensitive Disconnector), która miałaby wpływ na jego działanie, w razie konieczności pracy. Połączenia Elektryczne Użytkownikowi zaleca się stosowanie kabli o wytrzymałości temperaturowej 90 C

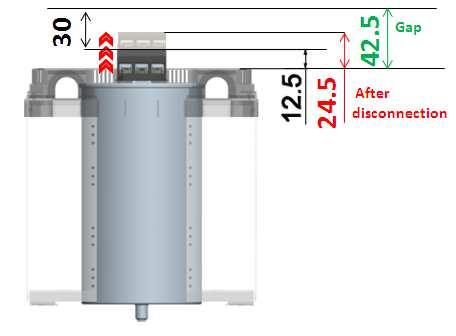

19 19 S t r o n a Należy użyć elastycznych przewodów oraz zapoznać się z tablicą zamieszczoną poniżej aby poprawnie dobrać kable. Do podłączenia należy usunąć jedynie 10mm izolacji przewodu. Włożyć łącznik do zacisku Clamptite. Upewnić się, że kable są w nienaruszonym stanie I nie wychodzą z zacisku.. Użyj pistoletu pneumatycznego (ze wskaźnikiem momentu obrotowego), aby dokręcić śrubę z górnej części osłony zacisków. (jeśli średnica jest mniejsza niż 6mm używać 90 na zaciskach Clamptite. Moment obrotowy utrzymać na poziomie 2.5Nm Upewnić się, że przewód elastyczny jest dobrany zgodnie z podana tabelą. W przypadku korzystania z wkrętaków ich średnica nie może być większa niż 6mm(Phillips - typ grotu wkrętaka z nacięciem krzyżowym) i zastosować moment 90 0 na zacisk Clamptite. Aby zapewnić właściwą szczelność i uniknąć luzów, należy używać odpowiedniego śrubokrętu. kvar rating Cable Size in mm 2 230V/240V 400 to 480 V >600V Al Cu Al Cu Al Cu Nie powinno się łączyć równolegle kondensatorów na ich zaciskach, tak jak pokazano na rysunku poniżej. Upewnij się, że łączenie równoległe zrobione jest na styczniku i od niego idą dwa odseparowane kable na zaciski kondensatorów ( patrz rysunek po prawej stronie) Niniejsza instrukcja ma zastosowanie dla wszystkich typów zacisków w VarplusCan

20 20 S t r o n a Wentylacja Kondensatory, styczniki, bezpieczniki I połączenia elektryczne generują straty ciepła (około 2,5W/kvar łącznie lub 8W/kvar w połączeniu szeregowym cewek). Należy podjąć szczególne środki ostrożności, aby nie przekraczać wartości temperatur kategorii -25 C/D wokół kondensatorów, które znajdują się wewnątrz kabiny (patrz Instrukcja Instalacji ). Przepływa powietrza wewnątrz kabiny musi zachodzić od dołu do góry. Harmoniczne Użytkownik jest zobowiązany do sprawdzenia zawartości harmonicznych w systemie przed instalacją kondensatora. W przypadku wysokiej zawartości harmonicznych w sieci, konieczne jest użycie specjalnie przystosowanych kondensatorów z dodatkowymi dławikami w celu uniknięcia zjawiska rezonansu (dławiki odstrajające). Zastosowanie nieodpowiednich kondensatorów zmniejszy ich żywotność. Wyłączanie/załączanie I ochrona Do wyłączania i załączania kondensatorów należy używać urządzeń do tego przystosowanych. Po wyłączeniu kondensatora należy odczekać przynajmniej 1 minutę przed ponownym załączeniem, aby kondensator zdążył się rozładować. Okresowa Konserwacja Przy przeprowadzaniu kontroli okresowej, należy stosować się do poniższych zaleceń 1. Wizualne sprawdzić elementy oraz części pod obciążeniem prądowym, a w szczególności szynoprzewody 2. Sprawdzenie szczelności wszystkich połączeń elektrycznych 3. Sprzwdzenie prądu pobieranego przez kondensator 4. Ręczne sprawdzenie działania styczników poprzez wyłączanie APFC (Active Power Factor Correction). 5. Wizualne sprawdzić obecność rdzy I korozji na śrubach, nakrętkach i innych akcesoriach. 6. Wizualnie sprawdzić, czy zachodzi iskrzenie w panelach oraz czy nie ma spalonych elementów. Bezpieczeństwo Wszystkie czynności opisane w niniejszej instrukcji muszą być przeprowadzane zgodnie z normami bezpieczeństwa i pod nadzorem właściwego organu. Aby uzyskać dostęp do zainstalowanych kondensatorów, należy: Wyłączyć zasilanie główne. Wyłączyć zasilanie obwodu sterowania. Pozwolić kondensatorowi rozładować się (1 minuta). Zewrzeć i uziemić zaciski, co da pewność, że kondensator jest całkowicie rozładowany. Uwaga! Nie wolno dotykać zacisków przez rozładowaniem kondensatorów
