Aventa compact Aventa compact plus
|
|
- Henryka Niemiec
- 4 lat temu
- Przeglądów:
Transkrypt

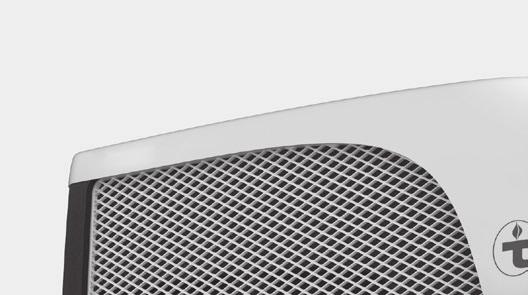

1 Aventa compact Aventa compact plus PL Instrukcja montażu Strona 02
2 Aventa compact / plus Spis treści Stosowane symbole... 2 Dane techniczne... 2 Instrukcja montażu Zakres dostawy... 3 Akcesoria do montażu (opcja)... 3 Przeznaczenie... 4 Wymiary montażowe (wymiary w mm)... 4 Wolna przestrzeń wokół systemu klimatyzacyjnego... 4 Wloty i wyloty powietrza... 4 Odpływy kondensatu... 4 Wybór miejsca... 5 Montaż w wycięciu x... 5 Montaż w nowym wycięciu... 5 Przygotowywanie przyłącza przewodu sieciowego i kabla panelu obsługi... 6 Mocowanie urządzenia... 6 Montaż adapterów do grubości dachu... 7 Wkładanie filtrów do rozdzielacza powietrza... 7 Wkładanie paneli do rozdzielacza powietrza small... 8 Przyłącze elektryczne 230 V... 8 Kontrola działania / uchwyt na pilota... 8 Stosowane symbole Montaż i naprawy urządzenia mogą być wykonywane wyłącznie przez personel specjalistyczny. Symbol wskazuje na możliwe zagrożenia. Wskazówka z informacjami i radami. Urządzenie nie jest ogólnodostępne dla użytkowników końcowych Instrukcję montażu i obsługi można pobrać z naszej strony internetowej. Odpowiednie instrukcje znajdują się pod następującym odsyłaczem: Dane techniczne Ustalone w oparciu o normę EN lub zgodnie z warunkami kontrolnymi firmy Truma. Zasilanie 230 V 240 V, 50 Hz Pobór prądu Aventa compact: Aventa compact plus: Prąd rozruchowy Aventa compact: Aventa compact plus: 2,8 A 4,4 A 20 A (150 ms) 28 A (150 ms) Bezpiecznik urządzenia (230 V) Aventa compact: T 5 A H (zwłoczny) Aventa compact plus: T 6,3 A H (zwłoczny) Moc chłodzenia Aventa compact: 1,7 kw (T35 / T35) Aventa compact plus: 2,2 kw (T35 / T35) Natężenie przepływu powietrza Aventa compact: maks. 370 m³/h Aventa compact plus: maks. m³/h Granice zastosowania +16 C do 40 C Maksymalne skośne położenie podczas pracy 8% Masa z rozdzielaczem powietrza i materiałami do montażu Aventa compact: 27,5 kg Aventa compact plus: 29,5 kg Wymiary (S x W x G) Zewnętrzne: 560 x 265 x 785 mm Wewnętrzne: 523 x 46 x 670 mm (rozdzielacz powietrza) Wewnętrzne: 496 x 46 x 556 mm (rozdzielacz powietrza small) Czynnik chłodniczy Aventa compact: Aventa compact plus: R 407C / 0,38 kg R 407C / 0,47 kg Zawiera fluorowane gazy cieplarniane, objętych protokołem z Kioto. Hermetycznie zamknięte. Potencjał efektu cieplarnianego (GWP) 1774 Ekwiwalent CO2 Aventa compact: Aventa compact plus: 638,6 kg 833,3 kg Zmiany techniczne zastrzeżone! 2
3 Instrukcja montażu Akcesoria do montażu (opcja) Adapter do grubości dachu 10 mm, 1 szt. (nr art ) Rys. 1 Tylko odpowiednio przeszkolony personel specjalistyczny może montować lub naprawiać produkty Truma bądź sprawdzać ich działanie, przestrzegając przy tym instrukcji montażu i obsługi oraz aktualnie obowiązujących zasad techniki. Personel specjalistyczny to osoby, które ze względu na swoje wykształcenie zawodowe i szkolenia, wiedzę, doświadczenie z produktami Truma oraz znajomość odnośnych norm są w stanie prawidłowo wykonać powierzone im prace i zidentyfikować potencjalne zagrożenia. Rama uszczelniająca Aventa (nr art ) zalecana do optymalnego uszczelnienia przy dozbrajaniu pojazdów z wycięciem o wymiarach x mm. Zakres dostawy Jednostka zewnętrzna: 1 Aventa compact / Aventa compact plus 2 kątowniki mocujące 4 śruby M6 x 70, powlekane, z zabezpieczeniem śrub 6 śruby M6 x 12, powlekane, z zabezpieczeniem śrub 1 pierścień podstawy 2 adaptery do grubości dachu (po 10 mm) 1 pilot zdalnego sterowania z uchwytem 2 śruby 2,9 x 16 do uchwytu 2 baterie typu AAA 1 instrukcja obsługi i montażu 1 szablon montażowy 3 zaciski Wago 1 kabel panelu obsługi Rozdzielacz powietrza (zamawiać oddzielnie): 1 kompletnie zmontowany rozdzielacz powietrza lub 1 kompletnie zmontowany rozdzielacz powietrza small Rys. 2 Zestaw ram kompensacyjnych do furgonetek Rys. 3 Zestaw ram adaptacyjnych PSA do furgonetek Rys. 4 Taśma wyrównująca kremowa (nr art ) szara (nr art ) do kompensacji szczeliny do maks. 5 mm pomiędzy rozdzielaczem powietrza a dachem. Rys. 5 l ~ 2,36 m Adapter 12 V do oświetlenia rozdzielacza powietrza, nie w przypadku rozdzielacza powietrza small 1 szt. (nr art ) Rys. 6 3
4 Przeznaczenie 40 Urządzenie zostało skonstruowane do montażu w samochodach i przyczepach kempingowych i jest przewidziane wyłącznie do użytku prywatnego Wymiary montażowe (wymiary w mm) 350 PRZÓD Rys. 10 Rozdzielacz powietrza Rys * PRZÓD Rys. 11 Rozdzielacz powietrza small (380) (350) 523 / 496* 560 Wloty i wyloty powietrza Rys (212) *Rozdzielacz powietrza small Wolna przestrzeń wokół systemu klimatyzacyjnego Wolna przestrzeń dookoła jednostki zewnętrznej musi wynosić 20 mm od przodu i 50 mm po bokach. Od tyłu należy zapewnić co najmniej 20 mm wolnej przestrzeni. Truma zaleca 50 mm wolnej przestrzeni, aby zapewnić swobodny odpływ powietrza wylotowego. Rys. 12 Odpływy kondensatu Kondensat jest odprowadzany przez dach pojazdu Rys. 13 Zmiany techniczne zastrzeżone! Rys. 9 Wolna przestrzeń wokół rozdzielacza powietrza musi zapewnić swobodne wydmuchiwanie powietrza. Odstęp boczny musi wynosić co najmniej 40 mm (nie w przypadku rozdzielacza powietrza small). Należy uwzględnić obszar obrotu klap i drzwi. 4
5 Wybór miejsca Po zamontowaniu dachowego systemu klimatyzacyjnego znajdujący się ewentualnie w pobliżu komin odprowadzający spaliny musi wystawać na co najmniej 10 cm powyżej systemu klimatyzacyjnego. Ewentualnie należy przedłużyć komin odprowadzający spaliny (przestrzegać wymagań producenta). Dach pojazdu (grubość od 25 do 110 mm) musi być płaski i gładki. Istnieją 3 możliwości montażu: Konieczne jest wykonanie nowego wycięcia (350 x 380 mm) Wycięcie istniejącej luki dachowej ( x mm) bez ramy uszczelniającej (wyposażenie dodatkowe) Wycięcie istniejącej luki dachowej ( x mm) z ramą uszczelniającą (wyposażenie dodatkowe). Instrukcja montażu jest dołączona do ramy uszczelniającej. Montaż w wycięciu x Dla optymalnego uszczelnienia zalecamy użycie ramy uszczelniającej (nr art ), dostępnej jako wyposażenie dodatkowe. Montaż z ramą uszczelniającą jest opisany w instrukcji montażu, dołączonej do ramy. Montaż urządzenia w pojazdach z istniejącą luką dachową: wycięcie musi mieć wymiary x mm. Zdemontować istniejącą lukę dachową (w razie potrzeby powiększyć wycięcie). Usunąć pozostałości uszczelki i wyrównać nierówności. Wypełnić otwory na śruby środkiem do uszczelniania karoserii. Należy zawsze przestrzegać następujących punktów: Miejsce montażu urządzenia powinno być jak najmniej odsunięte od środka pojazdu. Sprawdzić, czy nie ma przeszkód utrudniających montaż. Pomiędzy wewnętrzną i zewnętrzną stroną dachu mogą być ułożone przewody elektryczne. Przed rozpoczęciem prac należy całkowicie odłączyć wszystkie źródła napięcia. Nie wolno przekraczać obciążenia dachu (patrz informacje producenta pojazdu). Sprawdzić wewnętrzne miejsce montażu, czy nie ma tam żadnych przeszkód. Wokół wycięcia w dachu, pomiędzy górną i dolną powierzchnią należy zamontować ramę wzmacniającą z drewna (min. 25 mm). Ewentualnie należy usunąć izolację. W razie zastąpienia okna dachowego z wentylacją bezpieczeństwa przez system klimatyzacyjny należy zagwarantować zapewnienie wentylacji bezpieczeństwa w innym odpowiednim miejscu. Kabel panelu obsługi Aby ułatwić późniejszą instalację urządzeń magistrali, przeprowadzić przez podsufitkę dostarczony w opakowaniu kabel panelu obsługi wraz z przewodem sieciowym. Wolny koniec kabla panelu obsługi zamocować w odpowiednim miejscu jako punkt przyłączeniowy, np. w szafce na ubrania. Rys. 14 Dalsze operacje montażowe patrz od punktu Przygotowywanie przyłącza przewodu sieciowego i kabla panelu obsługi. Montaż w nowym wycięciu W pojazdach bez istniejącego wycięcia: wymagane wycięcie 350 x 380 mm. Ułożyć szablon w miejscu montażu w pojeździe, zaznaczyć wycięcie (350 x 380 mm) i wyciąć je. Zaznaczyć 4 otwory (10 mm) do zamocowania kątowników mocujących i wywiercić je przez dach Rys. 15 5
6 Przygotowywanie przyłącza przewodu sieciowego i kabla panelu obsługi Przewidzieć przepust przewodu sieciowego i kabla panelu obsługi do punktu przyłączenia, np. w podsufitce. Ułożyć przewód sieciowy i kabel panelu obsługi do punktu podłączania (ewentualnie przedłużyć przewód dołączonymi zaciskami Wago). Jeżeli oświetlenie rozdzielacza powietrza ma być opcjonalnie zasilane napięciem 12 V, należy teraz podłączyć adapter 12 V, dostępny jako wyposażenie dodatkowe. Instrukcja montażu jest dołączona do adaptera 12 V. PRZÓD Rys. 16 Przetransportować urządzenie w poziomej pozycji na dach i włożyć w wycięcie. Strzałka musi być ustawiona w kierunku jazdy. PRZÓD Rys. 18 Mocowanie urządzenia Przykręcić obydwa kątowniki mocujące (ze strzałką w kierunku jazdy) do urządzenia, używając 4 dołączonych śrub M6 x 70 (z zabezpieczeniem śrub). Moment dokręcania 1,8 Nm W przypadku dachu o grubości powyżej 50 mm należy użyć śrub M6 (długość = grubość dachu + 30 mm) o wytrzymałości na rozciąganie 8.8. Śruby należy zabezpieczyć preparatem o niskiej wytrzymałości (np. Loctite). Rys. 17 Nie umieszczać żadnych dodatkowych środków uszczelniających pomiędzy systemem klimatyzacyjnym i dachem. Jeżeli urządzenie zostało przewrócone lub odchylone od poziomu, przed jego włączeniem należy odczekać 2 godziny. Przesunąć urządzenie w wycięciu do oporu do przodu. Zdjąć folię ochronną z urządzenia. Rys. 19 1,8 Nm 6 W przypadku ponownego użycia śrub (np. po demontażu) ponownie zabezpieczyć śruby preparatem o niskiej wytrzymałości (np. Loctite) lub użyć śrub, dostępnych jako części zamienne.
7 Montaż adapterów do grubości dachu Wsunąć pierścień podstawy (1) i odpowiednie adaptery do grubości dachu (2 lub 2+3, objęte zakresem dostawy) do grubości dachu od 25 do 50 mm do oporu do rozdzielacza powietrza. Przy większej grubości dachu użyć dodatkowych adapterów do grubości dachu 10 mm (patrz wyposażenie). Maksymalna grubość dachu 110 mm. 1,8 Nm mm = mm = mm = Rys. 22 W przypadku ponownego użycia śrub (np. po demontażu) ponownie zabezpieczyć śruby preparatem o niskiej wytrzymałości (np. Loctite) lub użyć śrub, dostępnych jako części zamienne. Wkładanie filtrów do rozdzielacza powietrza Włożyć filtry do paneli i wetknąć do rozdzielacza powietrza. Rys. 20 Rys. 23 Mocowanie rozdzielacza powietrza Podłączyć przewód rozdzielacza powietrza i kabel panelu obsługi do układu sterowania. Rys. 24 Rys. 21 Przykręcić rozdzielacz powietrza (strzałka w kierunku jazdy) do kątowników mocujących, używając 6 śrub M6 x 12 mm. Moment dokręcania 1,8 Nm. Przy zbyt wysokim momencie dokręcania możliwe jest uszkodzenie rozdzielacza powietrza lub zakłócenie jego działania. Do kompensacji szczeliny pomiędzy rozdzielaczem powietrza i dachem można użyć taśmy wyrównującej, dostępnej jako wyposażenie dodatkowe. Rys. 25 7
8 Wkładanie paneli do rozdzielacza powietrza small Rys Rys. 27 Przyłącze elektryczne 230 V Podłączenie elektryczne 230 V wolno wykonywać tylko fachowcom (w Niemczech np. według VDE 0100, część 721 lub IEC ). Zamieszczone tutaj wskazówki nie stanowią zachęty dla laików do wykonania podłączenia elektrycznego, lecz mają służyć jako dodatkowe informacje dla fachowca, któremu zlecone zostanie wykonanie tej pracy! Podłączyć przewód sieciowy, ułożony do punktu podłączania. Wszystkie przewody muszą zostać zabezpieczone obejmami! Do prac konserwacyjnych i napraw pojazd musi być wyposażony w rozłącznik do odłączenia wszystkich biegunów od sieci z odstępem minimalnym pomiędzy stykami 3,5 mm. Kontrola działania / uchwyt na pilota Zamocować uchwyt pilota zdalnego sterowania w wymaganym miejscu. Następnie zgodnie z instrukcją obsługi należy sprawdzić wszystkie funkcje urządzenia. Po zamontowaniu urządzenia monter musi sprawdzić, czy odpływy kondensatu są drożne. Przekazać właścicielowi pojazdu instrukcję obsługi. 8
9
10
11
12 PL W razie wystąpienia zakłóceń skontaktować się z centrum serwisowym Truma lub z jednym z naszych autoryzowanych partnerów serwisowych (patrz Dla przyspieszenia obsługi prosimy przygotować typ i numer seryjny urządzenia (patrz tabliczka znamionowa). Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße Putzbrunn Deutschland Service Telefon +49 (0) Telefax +49 (0) service@truma.com /2019
