Szlifierka stołowa DS 175 W. Art. Nr 50148

Transkrypt

1 Szlifierka stołowa DS 175 W Art. Nr 50148

2 Informacje ogólne Szlifierka stołowa przeznaczona jest do ostrzenia narzedzi skrawających oraz do obróbki niewielkich elementów metalowych. Niniejsza instrukcja zawiera informacje dotyczące urządzenia, zasad bezpiecznej pracy oraz doboru tarcz szlifierskich. Szczegółowe warunki użytkowania Szlifierka stołowa powinna być używana tylko i wyłącznie zgodnie z niniejszą instrukcją, z uwzględnieniem wszystkich zasad bezpieczeństwa i higieny pracy. Do ostrzenia noży, dłut, nożyczek, innych narzędzi skrawających oraz do obróbki niewielkich elementów metalowych. Gwarancja Produkt objęty jest gwarancją producenta, której warunki mogą różnić się w poszczególnych krajach. Bieg okresu gwarancji rozpoczyna się w dniu sprzedaży urządzenia. Dowód zakupu powinien być starannie przechowywany i okazany podczas składania reklamacji. Niniejsza gwarancja nie obejmuje uszkodzeń obudowy oraz wszelkich uszkodzeń wynikających z nieprawidłowego (niezgodnego z instrukcją) użytkowania i konserwacji. W przypadku wystąpienia uszkodzenia należy skontaktować się ze sprzedawcą lub autoryzowanym punktem serwisowym. Producent zastrzega sobie prawo zmian specyfikacji i wyglądu produktu bez uprzedniej informacji. - Upewnij się, że urządzenie nie zostanie uruchomione przez dzieci - Regularnie sprawdzaj wszystkie połączenia śrubowe i elektryczne - Zainstaluj wszystkie osłony dostarczone wraz urządzeniem - Dla zapewnienia bezpiecznej pracy urządzenie należy przykręcić do stanowiska pracy - Nie włączaj urządzenia bez zainstalowanych osłon tarcz szlifierskich - Zawsze wyłączaj urządzenie po zakończonej pracy - Stosuj tylko sprawne i wolne od wad tarcze szlifierskie. Nigdy nie stosuj zdeformowanych i uszkodzonych tarcz. - Nie wkładaj palców między tarcze szlifierską a podstawę 2. - Urządzenie należy włączyć do obwodu z zabezpieczeniem RCD 30mA. - Regularnie sprawdzaj kabel zasilający i wtyczkę, w przypadku uszkodzeń wymień na nowe. - Tarcze szlifierskie przechowuj w suchym miejscu o stałej temperaturze. - Podczas montażu tarcz stosuj części dostarczone wraz z urządzeniem. - Przed montażem tarcz szlifierskich wyłącz urządzenie z sieci. - Chroń urządzenie przed wilgocią i opadami atmosferycznymi - Chroń urządzenie przed przeciążeniami (patrz tabliczka znamionowa) - Płytka regulacyjna A powinna być jak najbliżej tarczy szlifierskiej (nie więcej niż 2 mm). Bezpieczeństwo Szlifierka stołowa zasilana jest energią elektryczną jest urządzeniem wysokoobrotowym. Użytkowanie maszyny niezgodnie z przeznaczeniem i zasadami bezpieczeństwa i higieny pracy może spowodować poważnie obrażenia. Prosimy przestrzegać następujących zasad: - Zawsze pracuj w okularach ochronnych 2

3 Budowa urządzenia 1. Wyłącznik główny 2. Podstawa lewa 3. Tarcza szlifierska lewa 4. Przewód zasilający z wtyczką 5. Wskaźnik kierunku rotacji 6. Osłona 7. tarcza szlifierksa prawa 8. Podstawa prawa Montaż urządzenia Szlifierkę należy przykręcić w łatwo dostępnym miejscu. Do montażu należy wykorzystać otwory w podstawie obudowy (patrz strzałki). Odległość do źródła zasilania nie powinna przekracza cm. Dostępne są adaptery i podstawy do montażu urządzenia na ścianie i podłodze. A. Płytka regulacyjna B. Śruba sześciokątna M4x55 C. Podkładka zabezpieczająca D. Nakrętka M4 E. Osłona F. Śruba ustalająca G. Podkładka H. Śruba sześciokątna M5x20 Regulacja podstawy i odstępu osłony Co pewien czas należy wyregulować odstęp pomiędzy tarczą szlifierską a podstawą oraz pomiędzy tarczą a osłoną. Odstępy te nie powinny przekraczać 2 mm. 9. Adapter do montażu na ścianie 10. Adapter do montażu na podłodze Instalacja osłony przeciwiskrowej Z uwagi na specyfikę pakowania osłona nie jest montowana fabrycznie. Przed włączeniem urządzenia powinna być zamontowana przez użytkownika. Rysunek 3 pokazuje szczegóły instalacji osłony i poszczególne elementy montażowe. 1. Tarcza szlifierska 2. Podstawa 3. Osłona 3

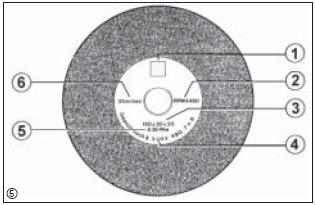

4 Przed rozruchem Napięcie w sieci powinno odpowiadać napięciu podanemu na tabliczce znamionowej. Przed zainstalowaniem tarcz szlifierskich należy sprawdzić ich jakość i stan techniczny. Po zainstalowaniu tarcz na szlifierce należy ponownie sprawdzić ich stan techniczny. Po zainstalowaniu tarcz należy uruchomić szlifierkę na 5 minut bez obciążenia. Podczas pracy należy odsunąć się na bezpieczną odległość. uniwersalny rodzaj tarcz do wielu zastosowań. Tarcze szlifierskie Podczas wymiany tarcz należy upewnić się, że nowe tarcze pasują do niniejszej szlifierki (patrz rys. 5). Średnica otworu, średnica zewnętrzna i szerokości tarczy muszą korespondować z wymiarami tarcz oryginalnych. Informacje te zawarte są na wszystkich rodzajach tarcz dostępnych na rynku. Rozruch Szlifierka stołowa służy do obróbki wstępnej. Nie jest przeznaczona do pracy ciągłej. Nie powinna pracować dłużej niż minut w jednym cyklu. Po każdym cyklu roboczym należy pozwolić ostygnąć tarczom. Należy pamiętać, że obrabiane części metalowe nagrzewają się. Rozmiar obrabianych elementów Obrabiane elementy powinny mieć rozmiar umożliwiający ich pewny chwyt. Wielkość obrabianych elementów powinna korespondować z parametrami (wydajnością) urządzenia. Szlifowanie wierteł Prawa podstawa wyposażona jest w nacięcie do szlifowania wierteł. Po włączeniu urządzenia należy chwycić wiertło oburącz i przycisnąć do podstawy. Następnie szlifować zgodnie z wytycznymi producenta wierteł i zasadami bezpieczeństwa pracy. 1. Dane producenta 2. Dopuszczalna prędkość obrotowa 3. Wielkość nominalna 4. Materiał (kod) 5. Znak jakości 6. Maksymalna prędkość m/s Testowanie tarcz Przed zainstalowaniem tarcz szlifierskich należy sprawdzić ich jakość i stan techniczny. Aby przeprowadzić test należy zawiesić tarczę na strunie lub drucie i uderzyć w nią lekko rękojeścią wkrętaka lub dłuta (drewnianą lub plastikową). Jeżeli dźwięk wydawany przez tarczę nie jest czysty należy przyjąć, że tarcza jest uszkodzona. Dobór tarcz szlifierskich Niniejsze urządzenie jest fabrycznie wyposażone w dwie korundowe tarcze szlifierskie. Z jednej strony zamontowana jest tarcza gruboziarnista, z drugiej strony drobnoziarnista. Większość standardowych prac może być wykonana z użyciem tarcz fabrycznych. Do innych prac: ostrzenia noży, obróbki stali ulepszanych itp. Należy dobrać tarcze zgodnie z tabelą poniżej. Należy pamiętać, że nie istnieje jeden, 4

5 Testowana tarcza powinna także łatwo obracać się na osi. Zabronione jest uderzanie w tarczę młotkiem lub rozwiercanie otworu. Po zainstalowaniu tarczy należy uruchomić szlifierkę na 5 minut bez obciążenia. Podczas pracy należy odsunąć się na bezpieczną odległość. Kontrola zużycia tarcz Podczas użytkowania tarcze zużywają się. Proces ten należy kontrolować i po przekroczeniu minimalnych wartości wymienić tarczę na nową. Dopuszczalne parametry (średnica minimalna), w zależności od średnicy nominalnej podane są w tabeli poniżej: Czyszczenie i konserwacja Zawsze wyłączaj urządzenie po skończonej pracy. Usuń z obudowy opiłki i resztki obrabianych elementów. Tarcze powinny obracać się swobodnie, nie ocierać o obudowę. Dane techniczne Typ: DS 175W Napięcie znamionowe: 1~230V Moc: 450W Obroty biegu jałowego: 2750 min -1 Średnica tarcz: 175 mm Szerokość tarcz: 25 mm Poziom hałasu: <80 db(a) Schemat elektryczny - zasilanie Wymiana tarcz szlifierskich Szczegóły wymiany tarcz przedstawia rys Śruba sześciokątna 2. Nakrętka sześciokątna (z podkładką zabezpieczającą) 3. Pokrywa zewnętrzna 4. Nakrętka sześciokątna (z lewej strony urządzenia z gwintem lewozwojnym należy odkręcać w kierunku zgodnym ze wskazówkami zegara) 5. Kołnierz 6. Tarcza szlifierska 7. Wałek Nie należy zamieniać nakrętek 4. Może to spowodować uszkodzenie gwintu na wałku. 5
